Стопорний пристрій для запобігання захлопування дверного полотна відносно дверної коробки

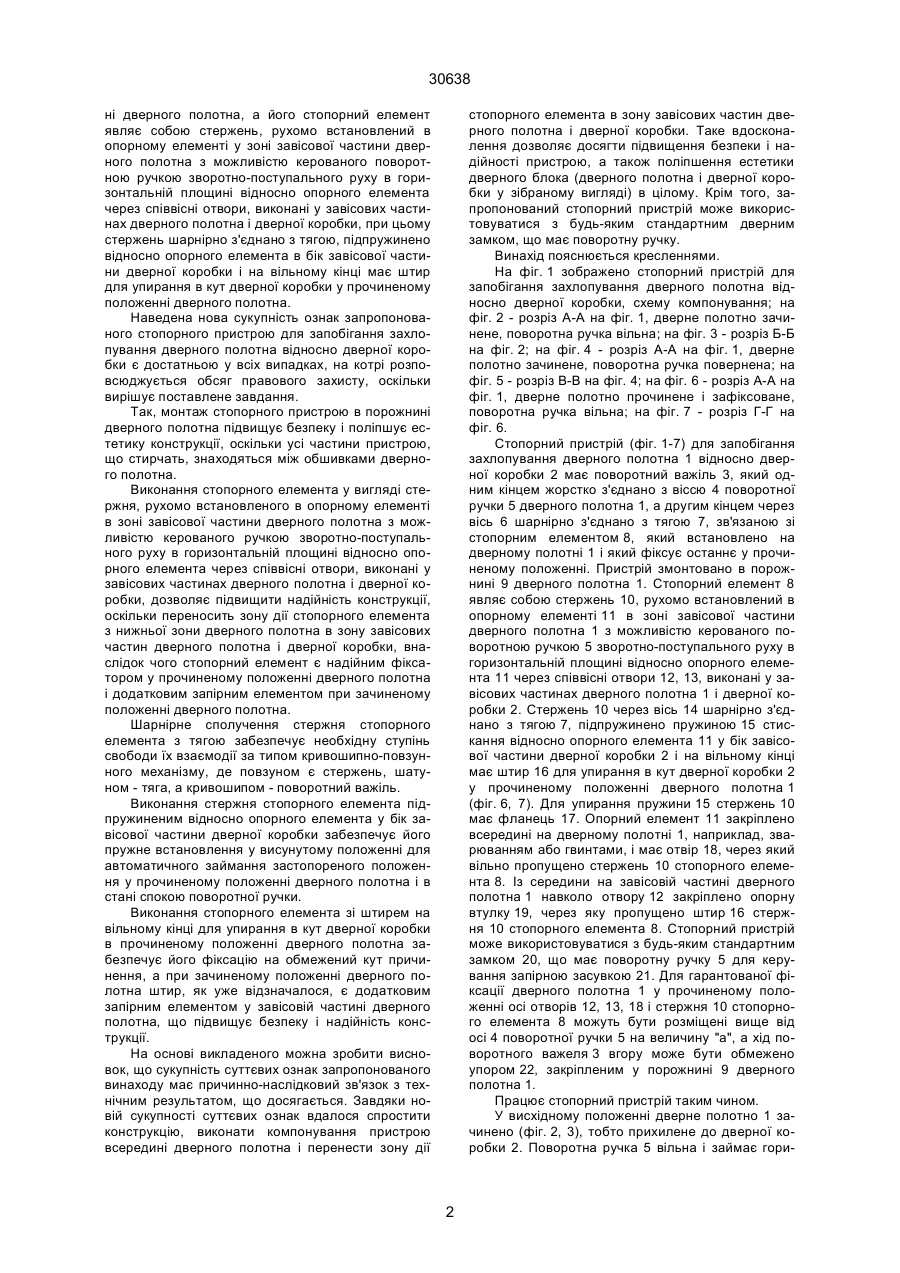

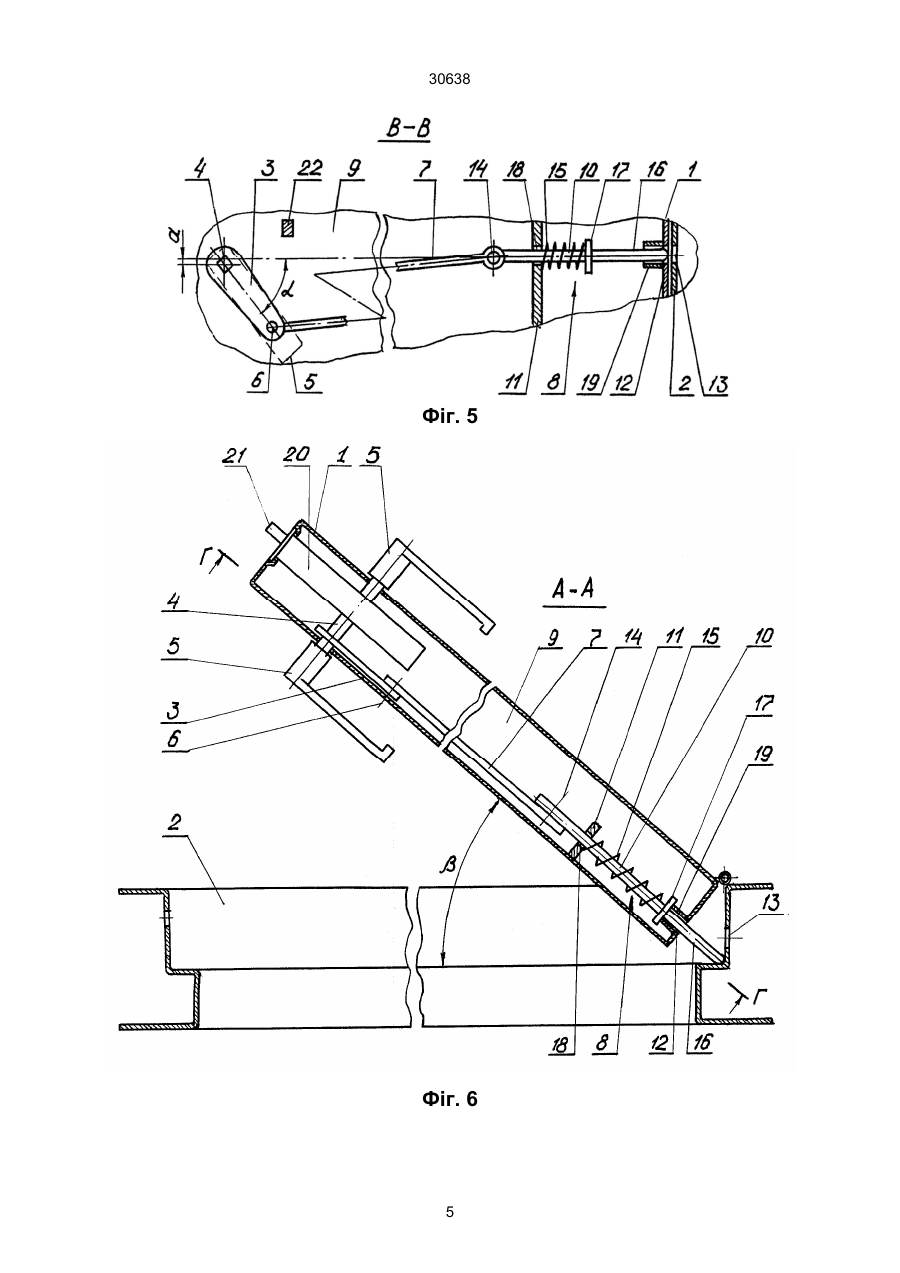

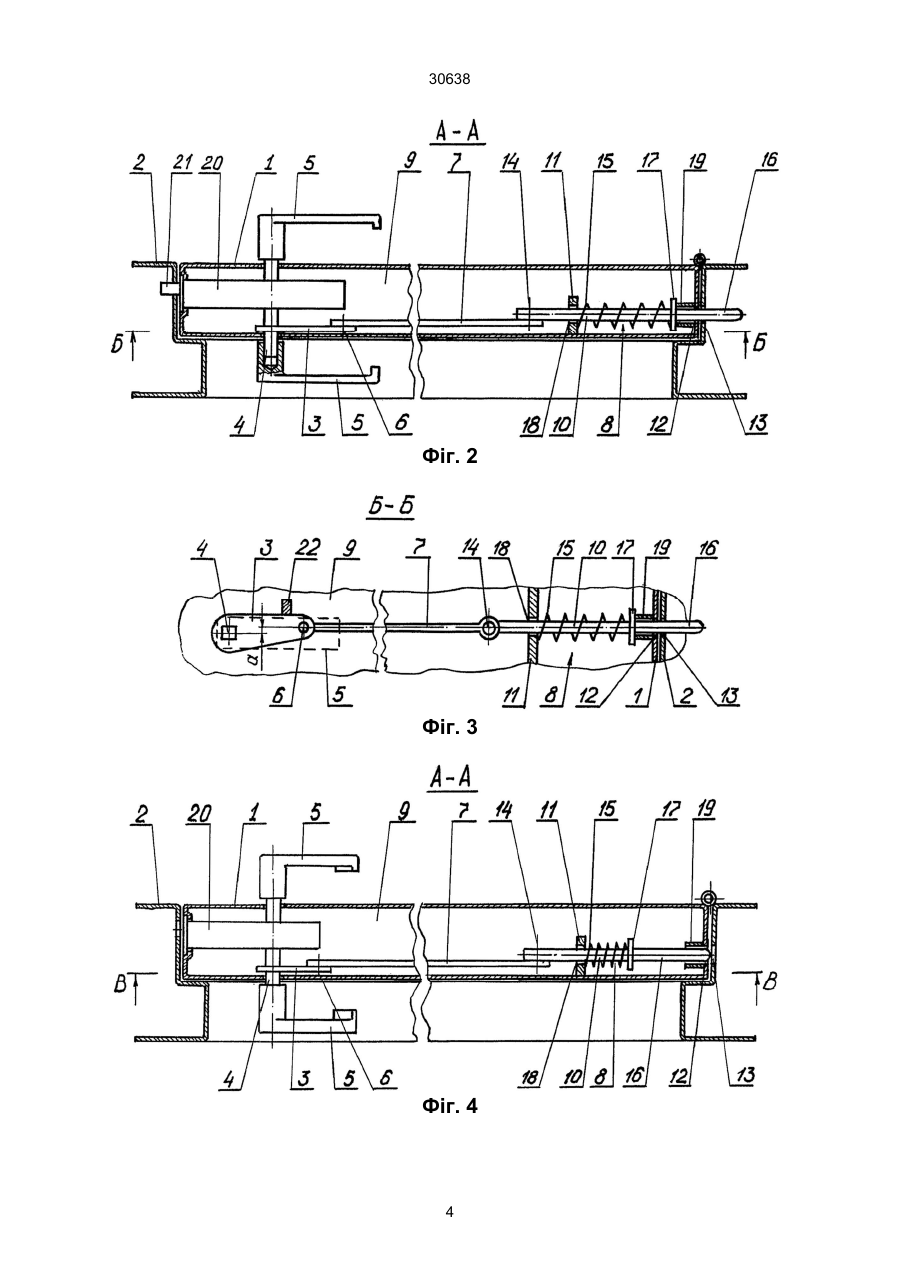

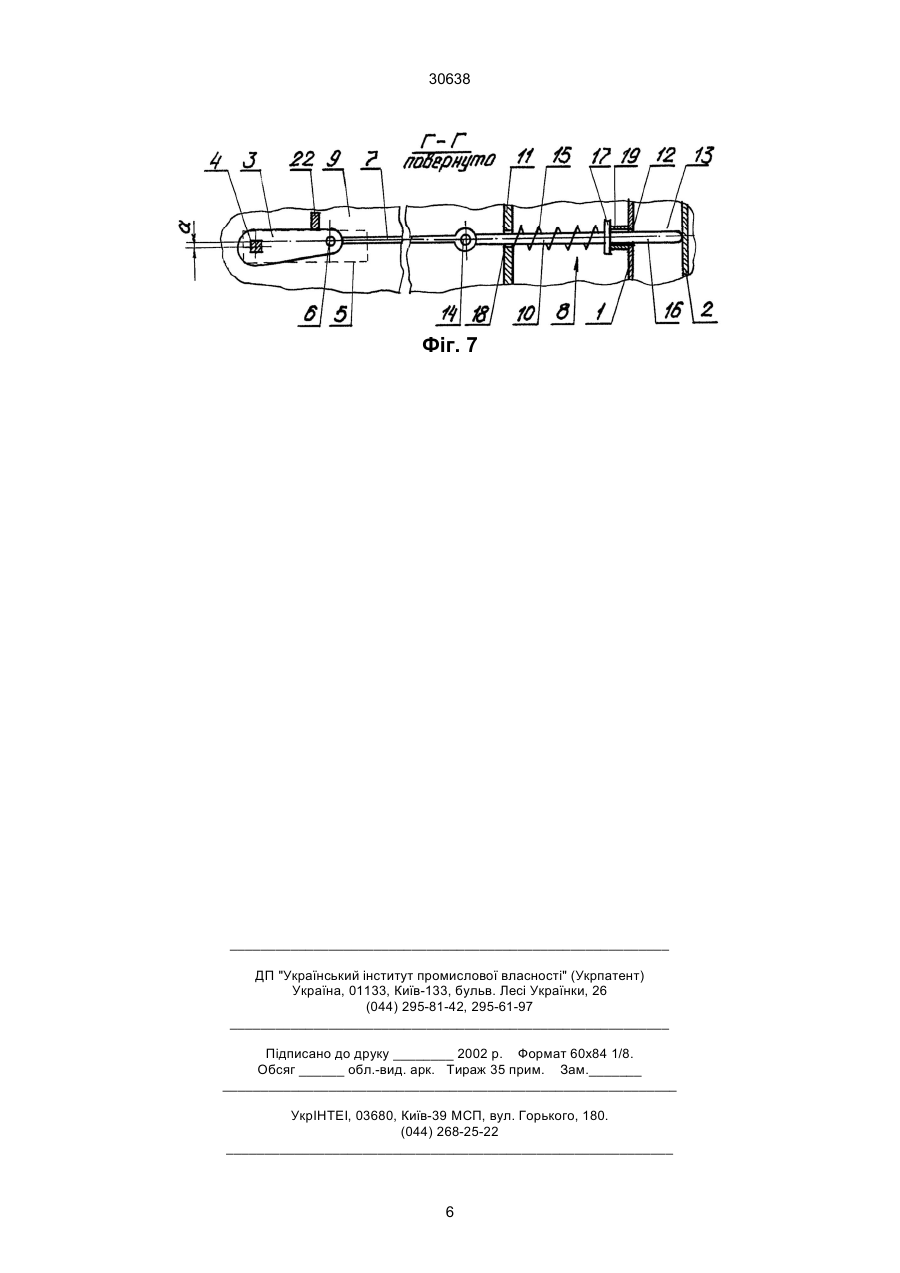

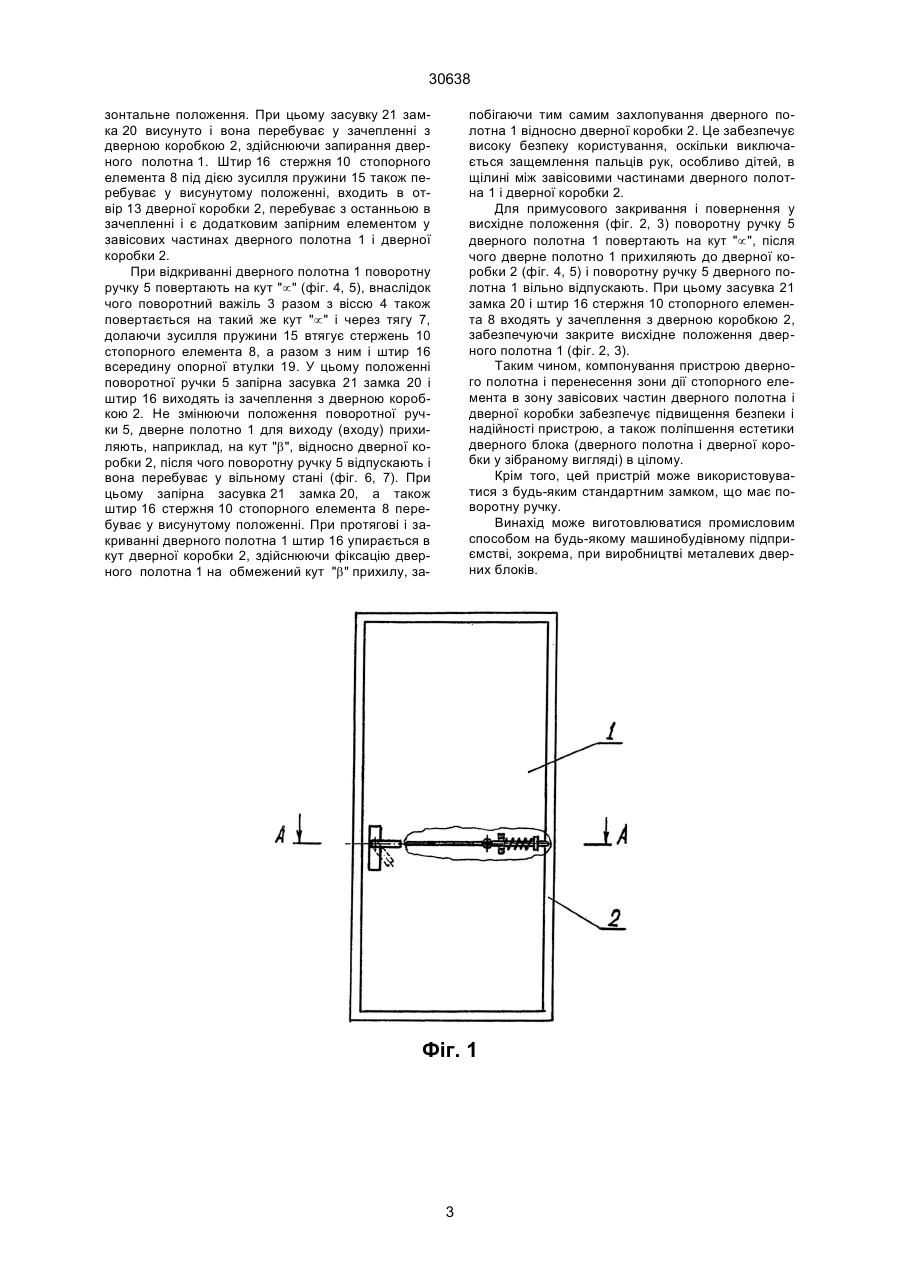

Стопорний пристрій для запобігання захлопування дверного полотна відносно дверної коробки, що має поворотний важіль, який одним кінцем жорстко з'єднано з віссю поворотної ручки дверного полотна, а другим кінцем шарнірно з'єднано з тягою, зв'язаною зі стопорним елементом, котрий 30638 ні дверного полотна, а його стопорний елемент являє собою стержень, рухомо встановлений в опорному елементі у зоні завісової частини дверного полотна з можливістю керованого поворотною ручкою зворотно-поступального руху в горизонтальній площині відносно опорного елемента через співвісні отвори, виконані у завісових частинах дверного полотна і дверної коробки, при цьому стержень шарнірно з'єднано з тягою, підпружинено відносно опорного елемента в бік завісової частини дверної коробки і на вільному кінці має штир для упирання в кут дверної коробки у прочиненому положенні дверного полотна. Наведена нова сукупність ознак запропонованого стопорного пристрою для запобігання захлопування дверного полотна відносно дверної коробки є достатньою у всіх випадках, на котрі розповсюджується обсяг правового захисту, оскільки вирішує поставлене завдання. Так, монтаж стопорного пристрою в порожнині дверного полотна підвищує безпеку і поліпшує естетику конструкції, оскільки усі частини пристрою, що стирчать, знаходяться між обшивками дверного полотна. Виконання стопорного елемента у вигляді стержня, рухомо встановленого в опорному елементі в зоні завісової частини дверного полотна з можливістю керованого ручкою зворотно-поступального руху в горизонтальній площині відносно опорного елемента через співвісні отвори, виконані у завісових частинах дверного полотна і дверної коробки, дозволяє підвищити надійність конструкції, оскільки переносить зону дії стопорного елемента з нижньої зони дверного полотна в зону завісових частин дверного полотна і дверної коробки, внаслідок чого стопорний елемент є надійним фіксатором у прочиненому положенні дверного полотна і додатковим запірним елементом при зачиненому положенні дверного полотна. Шарнірне сполучення стержня стопорного елемента з тягою забезпечує необхідну ступінь свободи їх взаємодії за типом кривошипно-повзунного механізму, де повзуном є стержень, шатуном - тяга, а кривошипом - поворотний важіль. Виконання стержня стопорного елемента підпружиненим відносно опорного елемента у бік завісової частини дверної коробки забезпечує його пружне встановлення у висунутому положенні для автоматичного займання застопореного положення у прочиненому положенні дверного полотна і в стані спокою поворотної ручки. Виконання стопорного елемента зі штирем на вільному кінці для упирання в кут дверної коробки в прочиненому положенні дверного полотна забезпечує його фіксацію на обмежений кут причинення, а при зачиненому положенні дверного полотна штир, як уже відзначалося, є додатковим запірним елементом у завісовій частині дверного полотна, що підвищує безпеку і надійність конструкції. На основі викладеного можна зробити висновок, що сукупність суттєвих ознак запропонованого винаходу має причинно-наслідковий зв'язок з технічним результатом, що досягається. Завдяки новій сукупності суттєвих ознак вдалося спростити конструкцію, виконати компонування пристрою всередині дверного полотна і перенести зону дії стопорного елемента в зону завісових частин дверного полотна і дверної коробки. Таке вдосконалення дозволяє досягти підвищення безпеки і надійності пристрою, а також поліпшення естетики дверного блока (дверного полотна і дверної коробки у зібраному вигляді) в цілому. Крім того, запропонований стопорний пристрій може використовуватися з будь-яким стандартним дверним замком, що має поворотну ручку. Винахід пояснюється кресленнями. На фіг. 1 зображено стопорний пристрій для запобігання захлопування дверного полотна відносно дверної коробки, схему компонування; на фіг. 2 - розріз А-А на фіг. 1, дверне полотно зачинене, поворотна ручка вільна; на фіг. 3 - розріз Б-Б на фіг. 2; на фіг. 4 - розріз А-А на фіг. 1, дверне полотно зачинене, поворотна ручка повернена; на фіг. 5 - розріз В-В на фіг. 4; на фіг. 6 - розріз А-А на фіг. 1, дверне полотно прочинене і зафіксоване, поворотна ручка вільна; на фіг. 7 - розріз Г-Г на фіг. 6. Стопорний пристрій (фіг. 1-7) для запобігання захлопування дверного полотна 1 відносно дверної коробки 2 має поворотний важіль 3, який одним кінцем жорстко з'єднано з віссю 4 поворотної ручки 5 дверного полотна 1, а другим кінцем через вісь 6 шарнірно з'єднано з тягою 7, зв'язаною зі стопорним елементом 8, який встановлено на дверному полотні 1 і який фіксує останнє у прочиненому положенні. Пристрій змонтовано в порожнині 9 дверного полотна 1. Стопорний елемент 8 являє собою стержень 10, рухомо встановлений в опорному елементі 11 в зоні завісової частини дверного полотна 1 з можливістю керованого поворотною ручкою 5 зворотно-поступального руху в горизонтальній площині відносно опорного елемента 11 через співвісні отвори 12, 13, виконані у завісових частинах дверного полотна 1 і дверної коробки 2. Стержень 10 через вісь 14 шарнірно з'єднано з тягою 7, підпружинено пружиною 15 стискання відносно опорного елемента 11 у бік завісової частини дверної коробки 2 і на вільному кінці має штир 16 для упирання в кут дверної коробки 2 у прочиненому положенні дверного полотна 1 (фіг. 6, 7). Для упирання пружини 15 стержень 10 має фланець 17. Опорний елемент 11 закріплено всередині на дверному полотні 1, наприклад, зварюванням або гвинтами, і має отвір 18, через який вільно пропущено стержень 10 стопорного елемента 8. Із середини на завісовій частині дверного полотна 1 навколо отвору 12 закріплено опорну втулку 19, через яку пропущено штир 16 стержня 10 стопорного елемента 8. Стопорний пристрій може використовуватися з будь-яким стандартним замком 20, що має поворотну ручку 5 для керування запірною засувкою 21. Для гарантованої фіксації дверного полотна 1 у прочиненому положенні осі отворів 12, 13, 18 і стержня 10 стопорного елемента 8 можуть бути розміщені вище від осі 4 поворотної ручки 5 на величину "а", а хід поворотного важеля 3 вгору може бути обмежено упором 22, закріпленим у порожнині 9 дверного полотна 1. Працює стопорний пристрій таким чином. У висхідному положенні дверне полотно 1 зачинено (фіг. 2, 3), тобто прихилене до дверної коробки 2. Поворотна ручка 5 вільна і займає гори 2 30638 зонтальне положення. При цьому засувку 21 замка 20 висунуто і вона перебуває у зачепленні з дверною коробкою 2, здійснюючи запирання дверного полотна 1. Штир 16 стержня 10 стопорного елемента 8 під дією зусилля пружини 15 також перебуває у висунутому положенні, входить в отвір 13 дверної коробки 2, перебуває з останньою в зачепленні і є додатковим запірним елементом у завісових частинах дверного полотна 1 і дверної коробки 2. При відкриванні дверного полотна 1 поворотну ручку 5 повертають на кут "µ" (фіг. 4, 5), внаслідок чого поворотний важіль 3 разом з віссю 4 також повертається на такий же кут "µ" і через тягу 7, долаючи зусилля пружини 15 втягує стержень 10 стопорного елемента 8, а разом з ним і штир 16 всередину опорної втулки 19. У цьому положенні поворотної ручки 5 запірна засувка 21 замка 20 і штир 16 виходять із зачеплення з дверною коробкою 2. Не змінюючи положення поворотної ручки 5, дверне полотно 1 для виходу (входу) прихиляють, наприклад, на кут "b", відносно дверної коробки 2, після чого поворотну ручку 5 відпускають і вона перебуває у вільному стані (фіг. 6, 7). При цьому запірна засувка 21 замка 20, а також штир 16 стержня 10 стопорного елемента 8 перебуває у висунутому положенні. При протягові і закриванні дверного полотна 1 штир 16 упирається в кут дверної коробки 2, здійснюючи фіксацію дверного полотна 1 на обмежений кут "b" прихилу, за побігаючи тим самим захлопування дверного полотна 1 відносно дверної коробки 2. Це забезпечує високу безпеку користування, оскільки виключається защемлення пальців рук, особливо дітей, в щілині між завісовими частинами дверного полотна 1 і дверної коробки 2. Для примусового закривання і повернення у висхідне положення (фіг. 2, 3) поворотну ручку 5 дверного полотна 1 повертають на кут "µ", після чого дверне полотно 1 прихиляють до дверної коробки 2 (фіг. 4, 5) і поворотну ручку 5 дверного полотна 1 вільно відпускають. При цьому засувка 21 замка 20 і штир 16 стержня 10 стопорного елемента 8 входять у зачеплення з дверною коробкою 2, забезпечуючи закрите висхідне положення дверного полотна 1 (фіг. 2, 3). Таким чином, компонування пристрою дверного полотна і перенесення зони дії стопорного елемента в зону завісових частин дверного полотна і дверної коробки забезпечує підвищення безпеки і надійності пристрою, а також поліпшення естетики дверного блока (дверного полотна і дверної коробки у зібраному вигляді) в цілому. Крім того, цей пристрій може використовуватися з будь-яким стандартним замком, що має поворотну ручку. Винахід може виготовлюватися промисловим способом на будь-якому машинобудівному підприємстві, зокрема, при виробництві металевих дверних блоків. Фіг. 1 3 30638 Фіг. 2 Фіг. 3 Фіг. 4 4 30638 Фіг. 5 Фіг. 6 5 30638 Фіг. 7 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 6
