Пристрій для герметичного закриття скляних пляшок

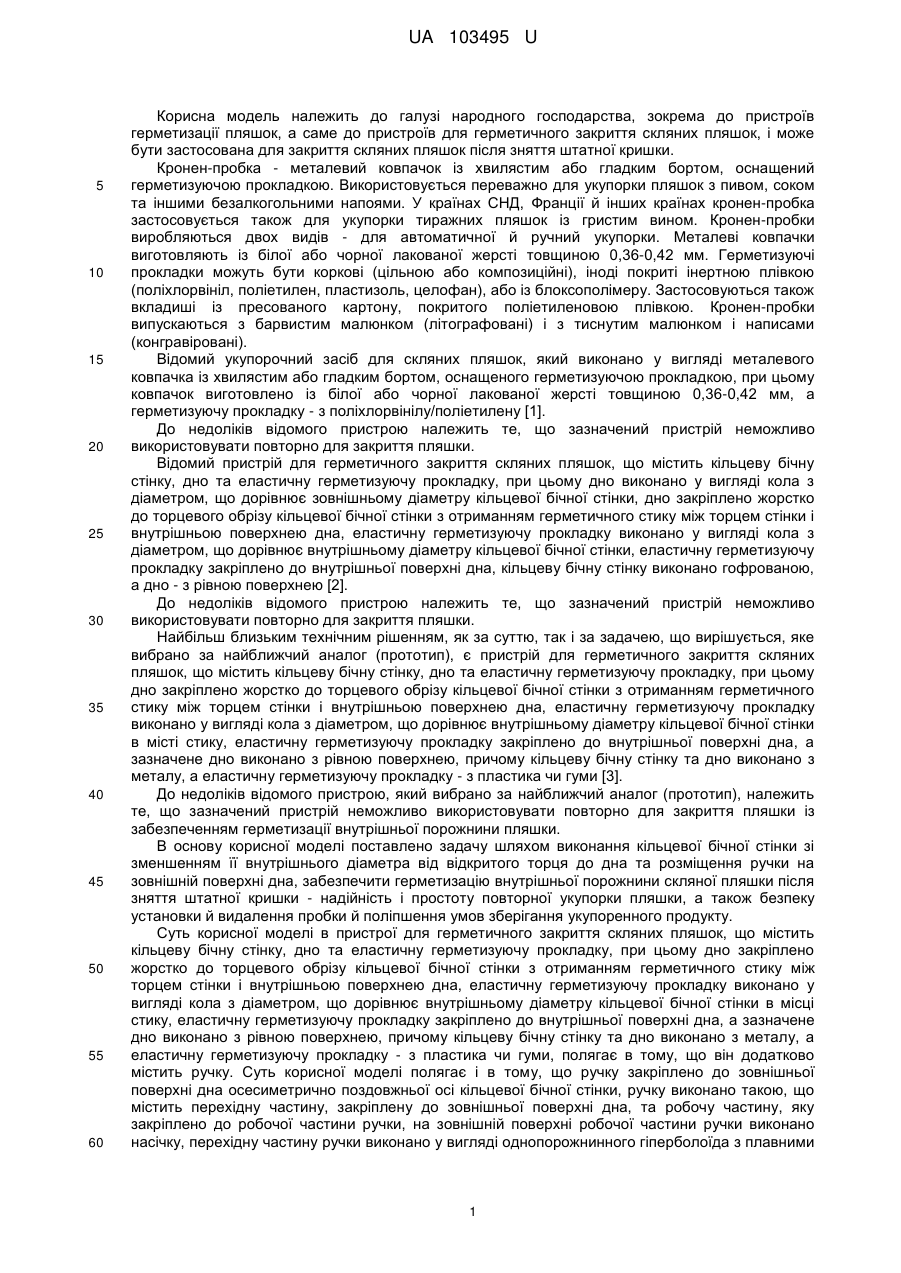

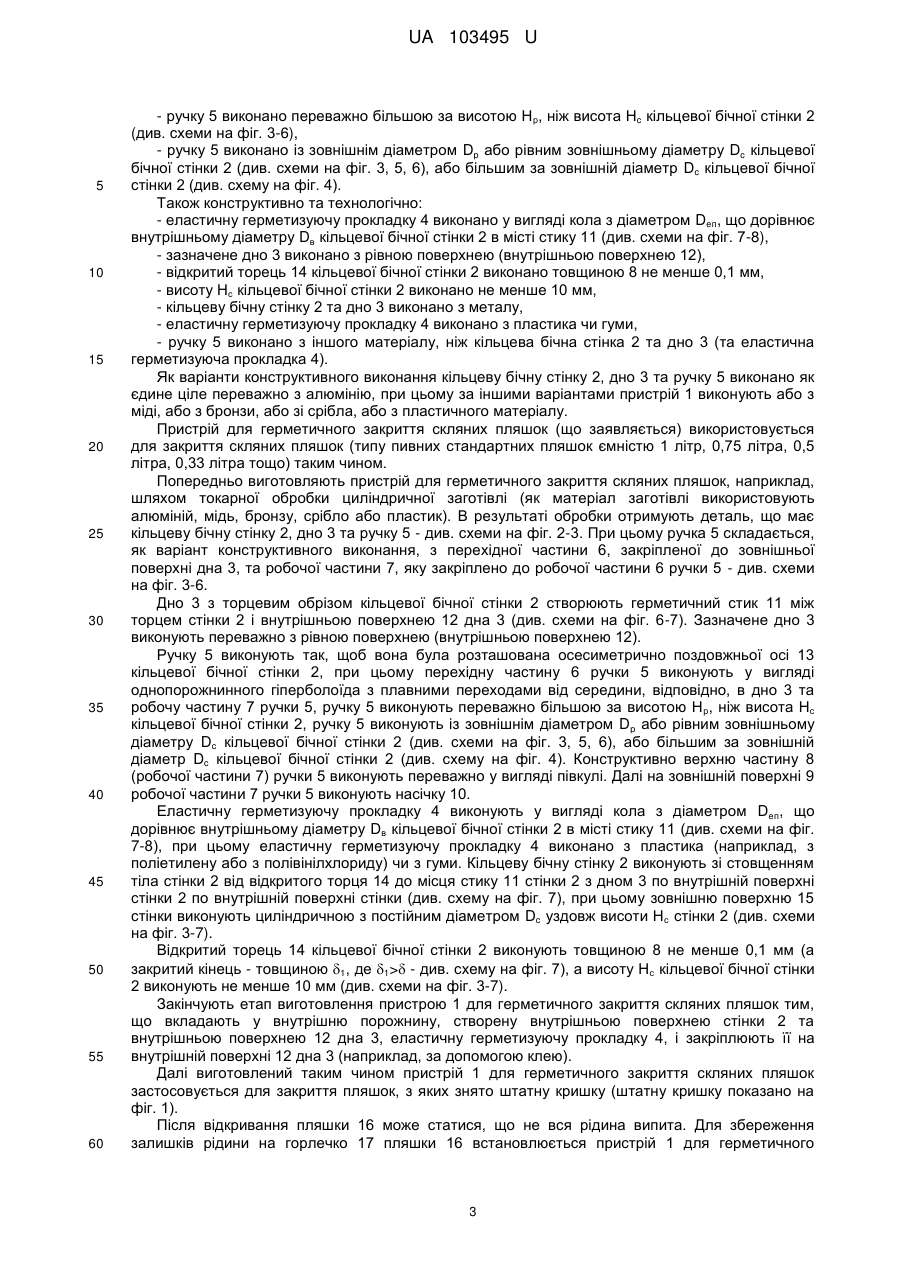

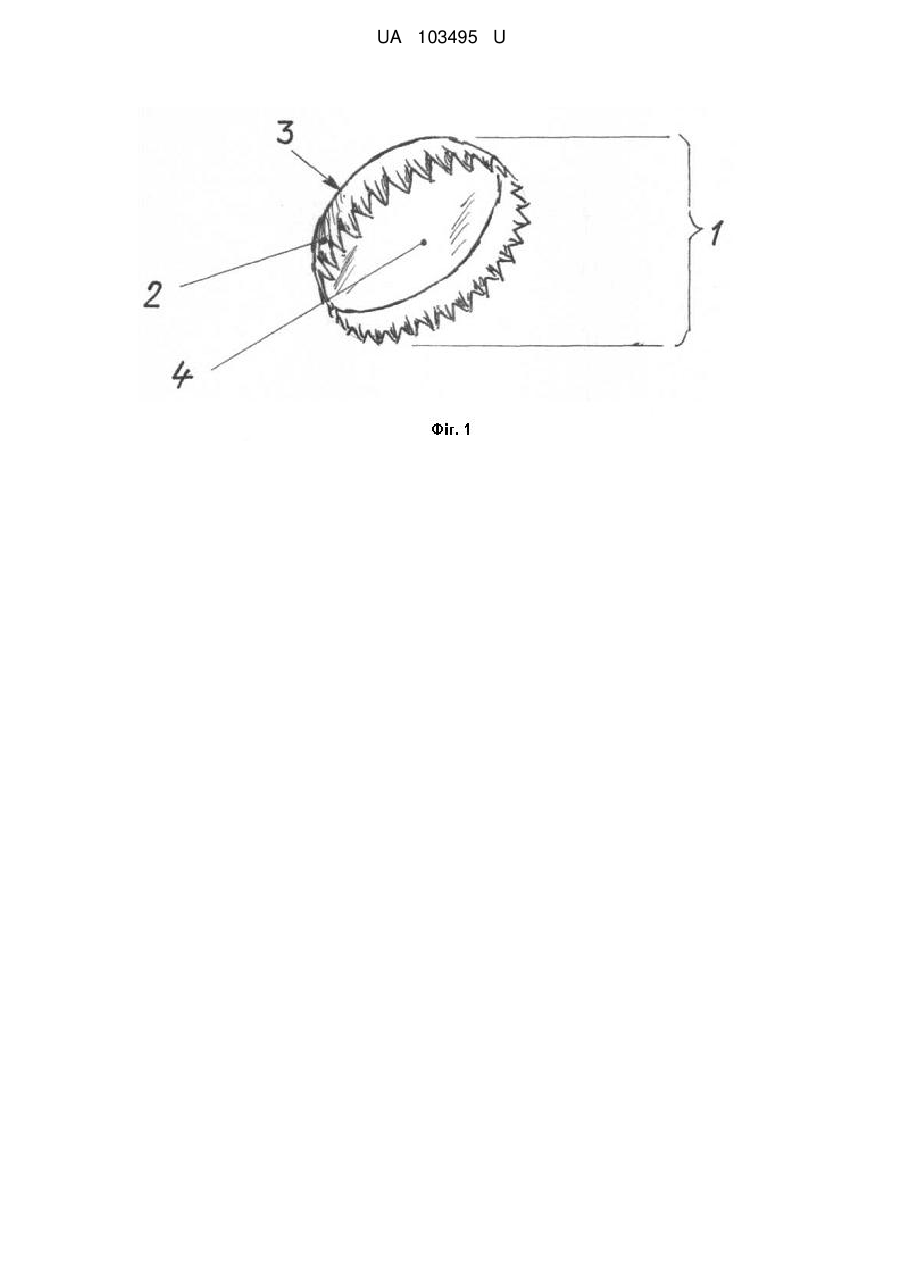

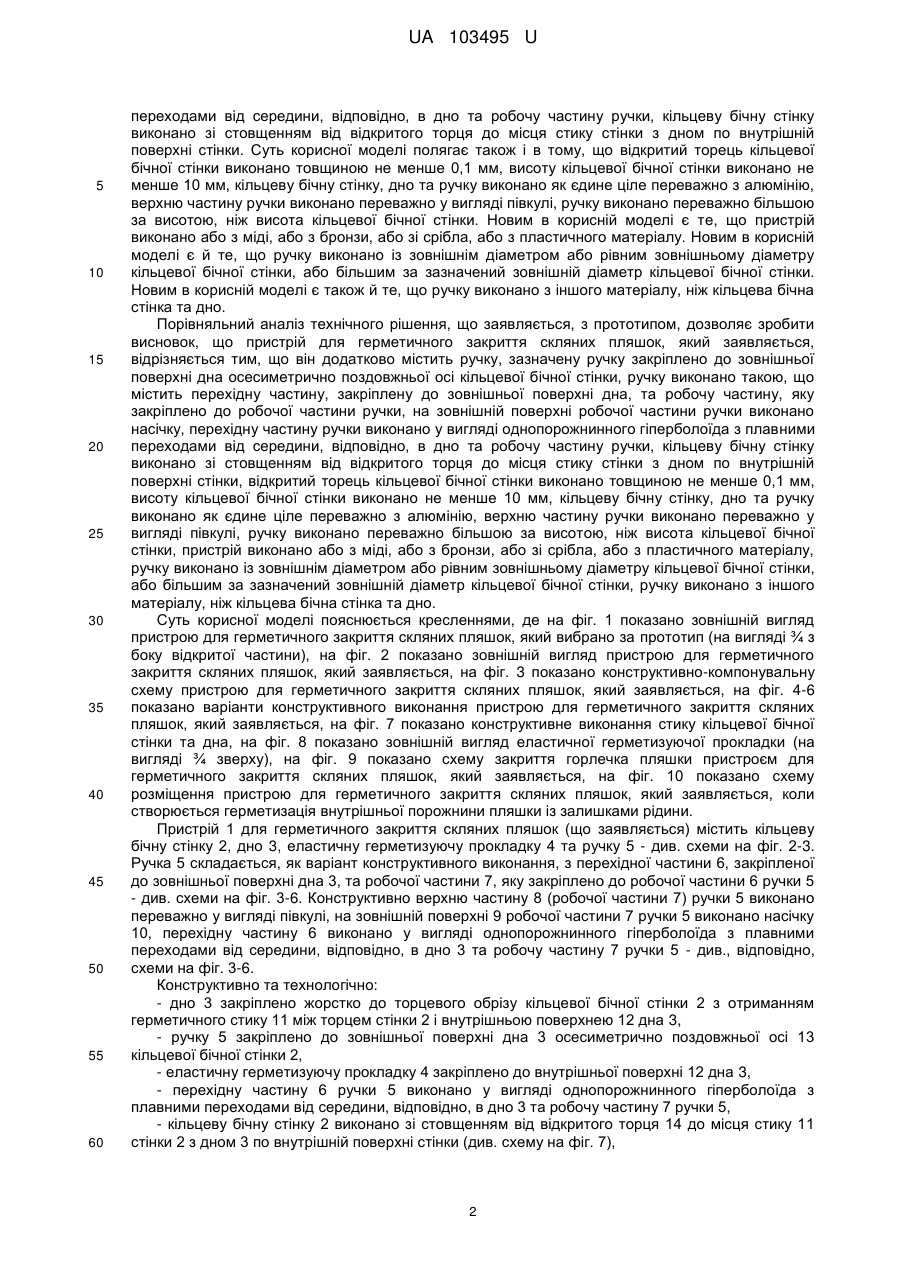

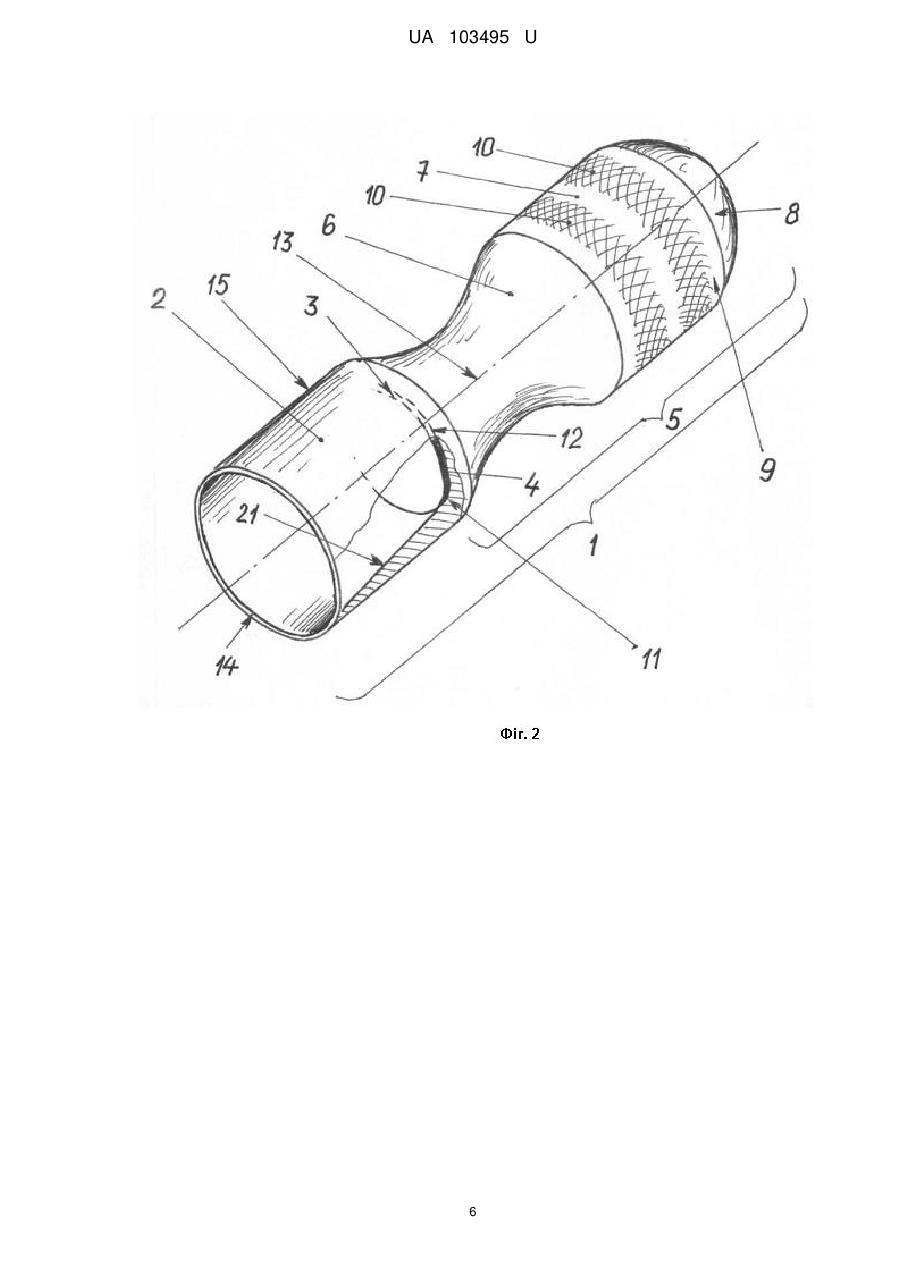

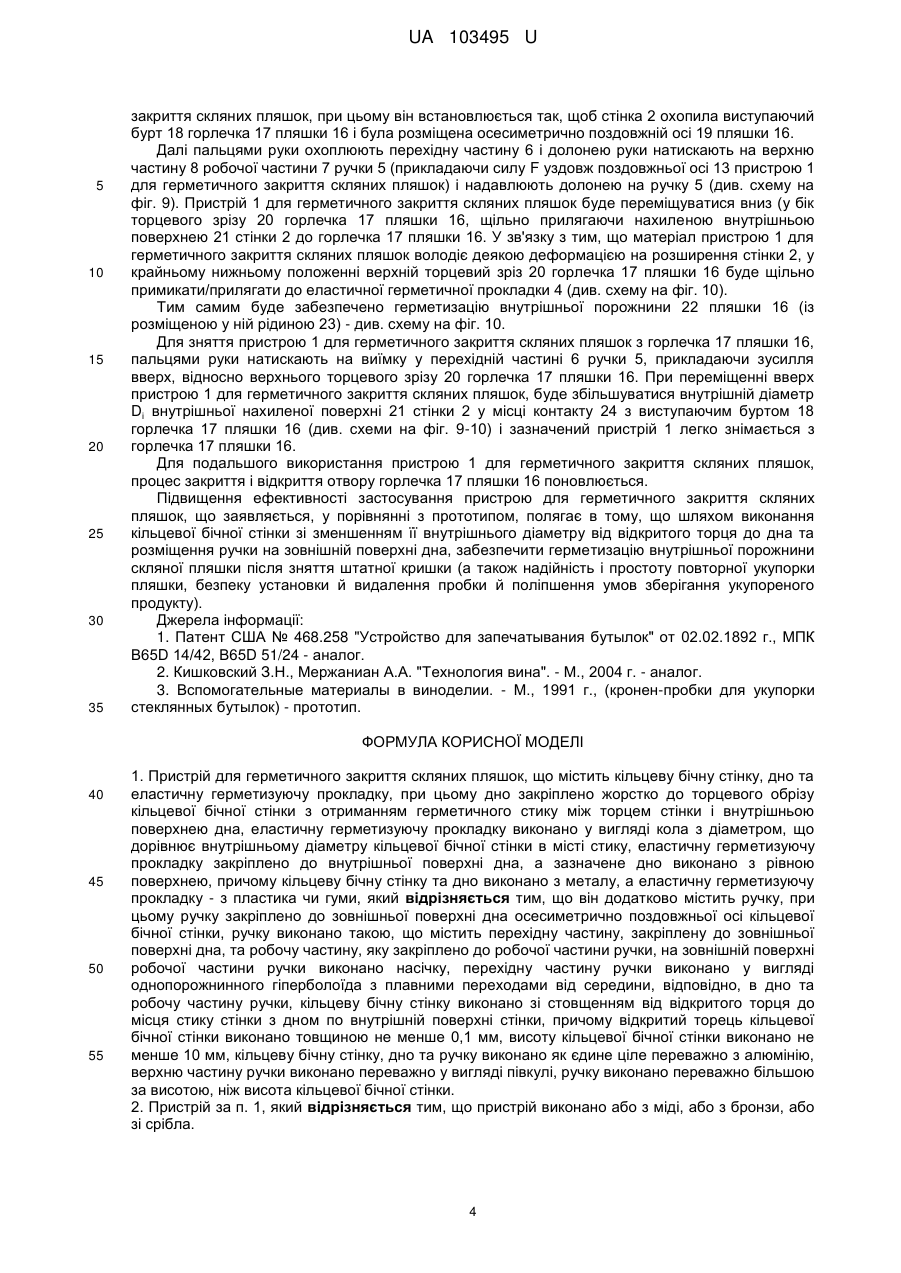

Реферат: Пристрій для герметичного закриття скляних пляшок містить кільцеву бічну стінку, дно та еластичну герметизуючу прокладку, при цьому дно закріплено жорстко до торцевого обрізу кільцевої бічної стінки з отриманням герметичного стику між торцем стінки і внутрішньою поверхнею дна, еластичну герметизуючу прокладку виконано у вигляді кола з діаметром, що дорівнює внутрішньому діаметру кільцевої бічної стінки в місті стику. Він додатково містить ручку, при цьому ручку закріплено до зовнішньої поверхні дна осесиметрично поздовжньої осі кільцевої бічної стінки, ручку виконано такою, що містить перехідну частину, закріплену до зовнішньої поверхні дна, та робочу частину, яку закріплено до робочої частини ручки, на зовнішній поверхні робочої частини ручки виконано насічку, перехідну частину ручки виконано у вигляді однопорожнинного гіперболоїда. UA 103495 U (12) UA 103495 U UA 103495 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі народного господарства, зокрема до пристроїв герметизації пляшок, а саме до пристроїв для герметичного закриття скляних пляшок, і може бути застосована для закриття скляних пляшок після зняття штатної кришки. Кронен-пробка - металевий ковпачок із хвилястим або гладким бортом, оснащений герметизуючою прокладкою. Використовується переважно для укупорки пляшок з пивом, соком та іншими безалкогольними напоями. У країнах СНД, Франції й інших країнах кронен-пробка застосовується також для укупорки тиражних пляшок із гристим вином. Кронен-пробки виробляються двох видів - для автоматичної й ручний укупорки. Металеві ковпачки виготовляють із білої або чорної лакованої жерсті товщиною 0,36-0,42 мм. Герметизуючі прокладки можуть бути коркові (цільною або композиційні), іноді покриті інертною плівкою (поліхлорвініл, поліетилен, пластизоль, целофан), або із блоксополімеру. Застосовуються також вкладиші із пресованого картону, покритого поліетиленовою плівкою. Кронен-пробки випускаються з барвистим малюнком (літографовані) і з тиснутим малюнком і написами (конгравіровані). Відомий укупорочний засіб для скляних пляшок, який виконано у вигляді металевого ковпачка із хвилястим або гладким бортом, оснащеного герметизуючою прокладкою, при цьому ковпачок виготовлено із білої або чорної лакованої жерсті товщиною 0,36-0,42 мм, а герметизуючу прокладку - з поліхлорвінілу/поліетилену [1]. До недоліків відомого пристрою належить те, що зазначений пристрій неможливо використовувати повторно для закриття пляшки. Відомий пристрій для герметичного закриття скляних пляшок, що містить кільцеву бічну стінку, дно та еластичну герметизуючу прокладку, при цьому дно виконано у вигляді кола з діаметром, що дорівнює зовнішньому діаметру кільцевої бічної стінки, дно закріплено жорстко до торцевого обрізу кільцевої бічної стінки з отриманням герметичного стику між торцем стінки і внутрішньою поверхнею дна, еластичну герметизуючу прокладку виконано у вигляді кола з діаметром, що дорівнює внутрішньому діаметру кільцевої бічної стінки, еластичну герметизуючу прокладку закріплено до внутрішньої поверхні дна, кільцеву бічну стінку виконано гофрованою, а дно - з рівною поверхнею [2]. До недоліків відомого пристрою належить те, що зазначений пристрій неможливо використовувати повторно для закриття пляшки. Найбільш близьким технічним рішенням, як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є пристрій для герметичного закриття скляних пляшок, що містить кільцеву бічну стінку, дно та еластичну герметизуючу прокладку, при цьому дно закріплено жорстко до торцевого обрізу кільцевої бічної стінки з отриманням герметичного стику між торцем стінки і внутрішньою поверхнею дна, еластичну герметизуючу прокладку виконано у вигляді кола з діаметром, що дорівнює внутрішньому діаметру кільцевої бічної стінки в місті стику, еластичну герметизуючу прокладку закріплено до внутрішньої поверхні дна, а зазначене дно виконано з рівною поверхнею, причому кільцеву бічну стінку та дно виконано з металу, а еластичну герметизуючу прокладку - з пластика чи гуми [3]. До недоліків відомого пристрою, який вибрано за найближчий аналог (прототип), належить те, що зазначений пристрій неможливо використовувати повторно для закриття пляшки із забезпеченням герметизації внутрішньої порожнини пляшки. В основу корисної моделі поставлено задачу шляхом виконання кільцевої бічної стінки зі зменшенням її внутрішнього діаметра від відкритого торця до дна та розміщення ручки на зовнішній поверхні дна, забезпечити герметизацію внутрішньої порожнини скляної пляшки після зняття штатної кришки - надійність і простоту повторної укупорки пляшки, а також безпеку установки й видалення пробки й поліпшення умов зберігання укупоренного продукту. Суть корисної моделі в пристрої для герметичного закриття скляних пляшок, що містить кільцеву бічну стінку, дно та еластичну герметизуючу прокладку, при цьому дно закріплено жорстко до торцевого обрізу кільцевої бічної стінки з отриманням герметичного стику між торцем стінки і внутрішньою поверхнею дна, еластичну герметизуючу прокладку виконано у вигляді кола з діаметром, що дорівнює внутрішньому діаметру кільцевої бічної стінки в місці стику, еластичну герметизуючу прокладку закріплено до внутрішньої поверхні дна, а зазначене дно виконано з рівною поверхнею, причому кільцеву бічну стінку та дно виконано з металу, а еластичну герметизуючу прокладку - з пластика чи гуми, полягає в тому, що він додатково містить ручку. Суть корисної моделі полягає і в тому, що ручку закріплено до зовнішньої поверхні дна осесиметрично поздовжньої осі кільцевої бічної стінки, ручку виконано такою, що містить перехідну частину, закріплену до зовнішньої поверхні дна, та робочу частину, яку закріплено до робочої частини ручки, на зовнішній поверхні робочої частини ручки виконано насічку, перехідну частину ручки виконано у вигляді однопорожнинного гіперболоїда з плавними 1 UA 103495 U 5 10 15 20 25 30 35 40 45 50 55 60 переходами від середини, відповідно, в дно та робочу частину ручки, кільцеву бічну стінку виконано зі стовщенням від відкритого торця до місця стику стінки з дном по внутрішній поверхні стінки. Суть корисної моделі полягає також і в тому, що відкритий торець кільцевої бічної стінки виконано товщиною не менше 0,1 мм, висоту кільцевої бічної стінки виконано не менше 10 мм, кільцеву бічну стінку, дно та ручку виконано як єдине ціле переважно з алюмінію, верхню частину ручки виконано переважно у вигляді півкулі, ручку виконано переважно більшою за висотою, ніж висота кільцевої бічної стінки. Новим в корисній моделі є те, що пристрій виконано або з міді, або з бронзи, або зі срібла, або з пластичного матеріалу. Новим в корисній моделі є й те, що ручку виконано із зовнішнім діаметром або рівним зовнішньому діаметру кільцевої бічної стінки, або більшим за зазначений зовнішній діаметр кільцевої бічної стінки. Новим в корисній моделі є також й те, що ручку виконано з іншого матеріалу, ніж кільцева бічна стінка та дно. Порівняльний аналіз технічного рішення, що заявляється, з прототипом, дозволяє зробити висновок, що пристрій для герметичного закриття скляних пляшок, який заявляється, відрізняється тим, що він додатково містить ручку, зазначену ручку закріплено до зовнішньої поверхні дна осесиметрично поздовжньої осі кільцевої бічної стінки, ручку виконано такою, що містить перехідну частину, закріплену до зовнішньої поверхні дна, та робочу частину, яку закріплено до робочої частини ручки, на зовнішній поверхні робочої частини ручки виконано насічку, перехідну частину ручки виконано у вигляді однопорожнинного гіперболоїда з плавними переходами від середини, відповідно, в дно та робочу частину ручки, кільцеву бічну стінку виконано зі стовщенням від відкритого торця до місця стику стінки з дном по внутрішній поверхні стінки, відкритий торець кільцевої бічної стінки виконано товщиною не менше 0,1 мм, висоту кільцевої бічної стінки виконано не менше 10 мм, кільцеву бічну стінку, дно та ручку виконано як єдине ціле переважно з алюмінію, верхню частину ручки виконано переважно у вигляді півкулі, ручку виконано переважно більшою за висотою, ніж висота кільцевої бічної стінки, пристрій виконано або з міді, або з бронзи, або зі срібла, або з пластичного матеріалу, ручку виконано із зовнішнім діаметром або рівним зовнішньому діаметру кільцевої бічної стінки, або більшим за зазначений зовнішній діаметр кільцевої бічної стінки, ручку виконано з іншого матеріалу, ніж кільцева бічна стінка та дно. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 показано зовнішній вигляд пристрою для герметичного закриття скляних пляшок, який вибрано за прототип (на вигляді ¾ з боку відкритої частини), на фіг. 2 показано зовнішній вигляд пристрою для герметичного закриття скляних пляшок, який заявляється, на фіг. 3 показано конструктивно-компонувальну схему пристрою для герметичного закриття скляних пляшок, який заявляється, на фіг. 4-6 показано варіанти конструктивного виконання пристрою для герметичного закриття скляних пляшок, який заявляється, на фіг. 7 показано конструктивне виконання стику кільцевої бічної стінки та дна, на фіг. 8 показано зовнішній вигляд еластичної герметизуючої прокладки (на вигляді ¾ зверху), на фіг. 9 показано схему закриття горлечка пляшки пристроєм для герметичного закриття скляних пляшок, який заявляється, на фіг. 10 показано схему розміщення пристрою для герметичного закриття скляних пляшок, який заявляється, коли створюється герметизація внутрішньої порожнини пляшки із залишками рідини. Пристрій 1 для герметичного закриття скляних пляшок (що заявляється) містить кільцеву бічну стінку 2, дно 3, еластичну герметизуючу прокладку 4 та ручку 5 - див. схеми на фіг. 2-3. Ручка 5 складається, як варіант конструктивного виконання, з перехідної частини 6, закріпленої до зовнішньої поверхні дна 3, та робочої частини 7, яку закріплено до робочої частини 6 ручки 5 - див. схеми на фіг. 3-6. Конструктивно верхню частину 8 (робочої частини 7) ручки 5 виконано переважно у вигляді півкулі, на зовнішній поверхні 9 робочої частини 7 ручки 5 виконано насічку 10, перехідну частину 6 виконано у вигляді однопорожнинного гіперболоїда з плавними переходами від середини, відповідно, в дно 3 та робочу частину 7 ручки 5 - див., відповідно, схеми на фіг. 3-6. Конструктивно та технологічно: - дно 3 закріплено жорстко до торцевого обрізу кільцевої бічної стінки 2 з отриманням герметичного стику 11 між торцем стінки 2 і внутрішньою поверхнею 12 дна 3, - ручку 5 закріплено до зовнішньої поверхні дна 3 осесиметрично поздовжньої осі 13 кільцевої бічної стінки 2, - еластичну герметизуючу прокладку 4 закріплено до внутрішньої поверхні 12 дна 3, - перехідну частину 6 ручки 5 виконано у вигляді однопорожнинного гіперболоїда з плавними переходами від середини, відповідно, в дно 3 та робочу частину 7 ручки 5, - кільцеву бічну стінку 2 виконано зі стовщенням від відкритого торця 14 до місця стику 11 стінки 2 з дном 3 по внутрішній поверхні стінки (див. схему на фіг. 7), 2 UA 103495 U 5 10 15 20 25 30 35 40 45 50 55 60 - ручку 5 виконано переважно більшою за висотою Н р, ніж висота Нc кільцевої бічної стінки 2 (див. схеми на фіг. 3-6), - ручку 5 виконано із зовнішнім діаметром Dp або рівним зовнішньому діаметру Dc кільцевої бічної стінки 2 (див. схеми на фіг. 3, 5, 6), або більшим за зовнішній діаметр Dc кільцевої бічної стінки 2 (див. схему на фіг. 4). Також конструктивно та технологічно: - еластичну герметизуючу прокладку 4 виконано у вигляді кола з діаметром Deп, що дорівнює внутрішньому діаметру Dв кільцевої бічної стінки 2 в місті стику 11 (див. схеми на фіг. 7-8), - зазначене дно 3 виконано з рівною поверхнею (внутрішньою поверхнею 12), - відкритий торець 14 кільцевої бічної стінки 2 виконано товщиною 8 не менше 0,1 мм, - висоту Нс кільцевої бічної стінки 2 виконано не менше 10 мм, - кільцеву бічну стінку 2 та дно 3 виконано з металу, - еластичну герметизуючу прокладку 4 виконано з пластика чи гуми, - ручку 5 виконано з іншого матеріалу, ніж кільцева бічна стінка 2 та дно 3 (та еластична герметизуюча прокладка 4). Як варіанти конструктивного виконання кільцеву бічну стінку 2, дно 3 та ручку 5 виконано як єдине ціле переважно з алюмінію, при цьому за іншими варіантами пристрій 1 виконують або з міді, або з бронзи, або зі срібла, або з пластичного матеріалу. Пристрій для герметичного закриття скляних пляшок (що заявляється) використовується для закриття скляних пляшок (типу пивних стандартних пляшок ємністю 1 літр, 0,75 літра, 0,5 літра, 0,33 літра тощо) таким чином. Попередньо виготовляють пристрій для герметичного закриття скляних пляшок, наприклад, шляхом токарної обробки циліндричної заготівлі (як матеріал заготівлі використовують алюміній, мідь, бронзу, срібло або пластик). В результаті обробки отримують деталь, що має кільцеву бічну стінку 2, дно 3 та ручку 5 - див. схеми на фіг. 2-3. При цьому ручка 5 складається, як варіант конструктивного виконання, з перехідної частини 6, закріпленої до зовнішньої поверхні дна 3, та робочої частини 7, яку закріплено до робочої частини 6 ручки 5 - див. схеми на фіг. 3-6. Дно 3 з торцевим обрізом кільцевої бічної стінки 2 створюють герметичний стик 11 між торцем стінки 2 і внутрішньою поверхнею 12 дна 3 (див. схеми на фіг. 6-7). Зазначене дно 3 виконують переважно з рівною поверхнею (внутрішньою поверхнею 12). Ручку 5 виконують так, щоб вона була розташована осесиметрично поздовжньої осі 13 кільцевої бічної стінки 2, при цьому перехідну частину 6 ручки 5 виконують у вигляді однопорожнинного гіперболоїда з плавними переходами від середини, відповідно, в дно 3 та робочу частину 7 ручки5, ручку 5 виконують переважно більшою за висотою Н р, ніж висота Нс кільцевої бічної стінки 2, ручку 5 виконують із зовнішнім діаметром Dp або рівним зовнішньому діаметру Dc кільцевої бічної стінки 2 (див. схеми на фіг. 3, 5, 6), або більшим за зовнішній діаметр Dc кільцевої бічної стінки 2 (див. схему на фіг. 4). Конструктивно верхню частину 8 (робочої частини 7) ручки 5 виконують переважно у вигляді півкулі. Далі на зовнішній поверхні 9 робочої частини 7 ручки 5 виконують насічку 10. Еластичну герметизуючу прокладку 4 виконують у вигляді кола з діаметром Deп, що дорівнює внутрішньому діаметру Dв кільцевої бічної стінки 2 в місті стику 11 (див. схеми на фіг. 7-8), при цьому еластичну герметизуючу прокладку 4 виконано з пластика (наприклад, з поліетилену або з полівінілхлориду) чи з гуми. Кільцеву бічну стінку 2 виконують зі стовщенням тіла стінки 2 від відкритого торця 14 до місця стику 11 стінки 2 з дном 3 по внутрішній поверхні стінки 2 по внутрішній поверхні стінки (див. схему на фіг. 7), при цьому зовнішню поверхню 15 стінки виконують циліндричною з постійним діаметром Dc уздовж висоти Нс стінки 2 (див. схеми на фіг. 3-7). Відкритий торець 14 кільцевої бічної стінки 2 виконують товщиною 8 не менше 0,1 мм (а закритий кінець - товщиною 1, де 1> - див. схему на фіг. 7), а висоту Нс кільцевої бічної стінки 2 виконують не менше 10 мм (див. схеми на фіг. 3-7). Закінчують етап виготовлення пристрою 1 для герметичного закриття скляних пляшок тим, що вкладають у внутрішню порожнину, створену внутрішньою поверхнею стінки 2 та внутрішньою поверхнею 12 дна 3, еластичну герметизуючу прокладку 4, і закріплюють її на внутрішній поверхні 12 дна 3 (наприклад, за допомогою клею). Далі виготовлений таким чином пристрій 1 для герметичного закриття скляних пляшок застосовується для закриття пляшок, з яких знято штатну кришку (штатну кришку показано на фіг. 1). Після відкривання пляшки 16 може статися, що не вся рідина випита. Для збереження залишків рідини на горлечко 17 пляшки 16 встановлюється пристрій 1 для герметичного 3 UA 103495 U 5 10 15 20 25 30 35 закриття скляних пляшок, при цьому він встановлюється так, щоб стінка 2 охопила виступаючий бурт 18 горлечка 17 пляшки 16 і була розміщена осесиметрично поздовжній осі 19 пляшки 16. Далі пальцями руки охоплюють перехідну частину 6 і долонею руки натискають на верхню частину 8 робочої частини 7 ручки 5 (прикладаючи силу F уздовж поздовжньої осі 13 пристрою 1 для герметичного закриття скляних пляшок) і надавлюють долонею на ручку 5 (див. схему на фіг. 9). Пристрій 1 для герметичного закриття скляних пляшок буде переміщуватися вниз (у бік торцевого зрізу 20 горлечка 17 пляшки 16, щільно прилягаючи нахиленою внутрішньою поверхнею 21 стінки 2 до горлечка 17 пляшки 16. У зв'язку з тим, що матеріал пристрою 1 для герметичного закриття скляних пляшок володіє деякою деформацією на розширення стінки 2, у крайньому нижньому положенні верхній торцевий зріз 20 горлечка 17 пляшки 16 буде щільно примикати/прилягати до еластичної герметичної прокладки 4 (див. схему на фіг. 10). Тим самим буде забезпечено герметизацію внутрішньої порожнини 22 пляшки 16 (із розміщеною у ній рідиною 23) - див. схему на фіг. 10. Для зняття пристрою 1 для герметичного закриття скляних пляшок з горлечка 17 пляшки 16, пальцями руки натискають на виїмку у перехідній частині 6 ручки 5, прикладаючи зусилля вверх, відносно верхнього торцевого зрізу 20 горлечка 17 пляшки 16. При переміщенні вверх пристрою 1 для герметичного закриття скляних пляшок, буде збільшуватися внутрішній діаметр Dі внутрішньої нахиленої поверхні 21 стінки 2 у місці контакту 24 з виступаючим буртом 18 горлечка 17 пляшки 16 (див. схеми на фіг. 9-10) і зазначений пристрій 1 легко знімається з горлечка 17 пляшки 16. Для подальшого використання пристрою 1 для герметичного закриття скляних пляшок, процес закриття і відкриття отвору горлечка 17 пляшки 16 поновлюється. Підвищення ефективності застосування пристрою для герметичного закриття скляних пляшок, що заявляється, у порівнянні з прототипом, полягає в тому, що шляхом виконання кільцевої бічної стінки зі зменшенням її внутрішнього діаметру від відкритого торця до дна та розміщення ручки на зовнішній поверхні дна, забезпечити герметизацію внутрішньої порожнини скляної пляшки після зняття штатної кришки (а також надійність і простоту повторної укупорки пляшки, безпеку установки й видалення пробки й поліпшення умов зберігання укупореного продукту). Джерела інформації: 1. Патент США № 468.258 "Устройство для запечатывания бутылок" от 02.02.1892 г., МПК В65D 14/42, В65D 51/24 - аналог. 2. Кишковский З.Н., Мержаниан А.А. "Технология вина". - М., 2004 г. - аналог. 3. Вспомогательные материалы в виноделии. - М., 1991 г., (кронен-пробки для укупорки стеклянных бутылок) - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 50 55 1. Пристрій для герметичного закриття скляних пляшок, що містить кільцеву бічну стінку, дно та еластичну герметизуючу прокладку, при цьому дно закріплено жорстко до торцевого обрізу кільцевої бічної стінки з отриманням герметичного стику між торцем стінки і внутрішньою поверхнею дна, еластичну герметизуючу прокладку виконано у вигляді кола з діаметром, що дорівнює внутрішньому діаметру кільцевої бічної стінки в місті стику, еластичну герметизуючу прокладку закріплено до внутрішньої поверхні дна, а зазначене дно виконано з рівною поверхнею, причому кільцеву бічну стінку та дно виконано з металу, а еластичну герметизуючу прокладку - з пластика чи гуми, який відрізняється тим, що він додатково містить ручку, при цьому ручку закріплено до зовнішньої поверхні дна осесиметрично поздовжньої осі кільцевої бічної стінки, ручку виконано такою, що містить перехідну частину, закріплену до зовнішньої поверхні дна, та робочу частину, яку закріплено до робочої частини ручки, на зовнішній поверхні робочої частини ручки виконано насічку, перехідну частину ручки виконано у вигляді однопорожнинного гіперболоїда з плавними переходами від середини, відповідно, в дно та робочу частину ручки, кільцеву бічну стінку виконано зі стовщенням від відкритого торця до місця стику стінки з дном по внутрішній поверхні стінки, причому відкритий торець кільцевої бічної стінки виконано товщиною не менше 0,1 мм, висоту кільцевої бічної стінки виконано не менше 10 мм, кільцеву бічну стінку, дно та ручку виконано як єдине ціле переважно з алюмінію, верхню частину ручки виконано переважно у вигляді півкулі, ручку виконано переважно більшою за висотою, ніж висота кільцевої бічної стінки. 2. Пристрій за п. 1, який відрізняється тим, що пристрій виконано або з міді, або з бронзи, або зі срібла. 4 UA 103495 U 5 3. Пристрій за п. 1 та п. 2, який відрізняється тим, що пристрій виконано з пластичного матеріалу. 4. Пристрій за п. 1, який відрізняється тим, що ручку виконано із зовнішнім діаметром або рівним зовнішньому діаметру кільцевої бічної стінки, або більшим за зазначений зовнішній діаметр кільцевої бічної стінки. 5. Пристрій за п. 1, який відрізняється тим, що ручку виконано з іншого матеріалу, ніж кільцева бічна стінка та дно. 5 UA 103495 U 6 UA 103495 U 7 UA 103495 U 8 UA 103495 U 9 UA 103495 U 10 UA 103495 U 11 UA 103495 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
