Скляна пробка для закриття пляшок

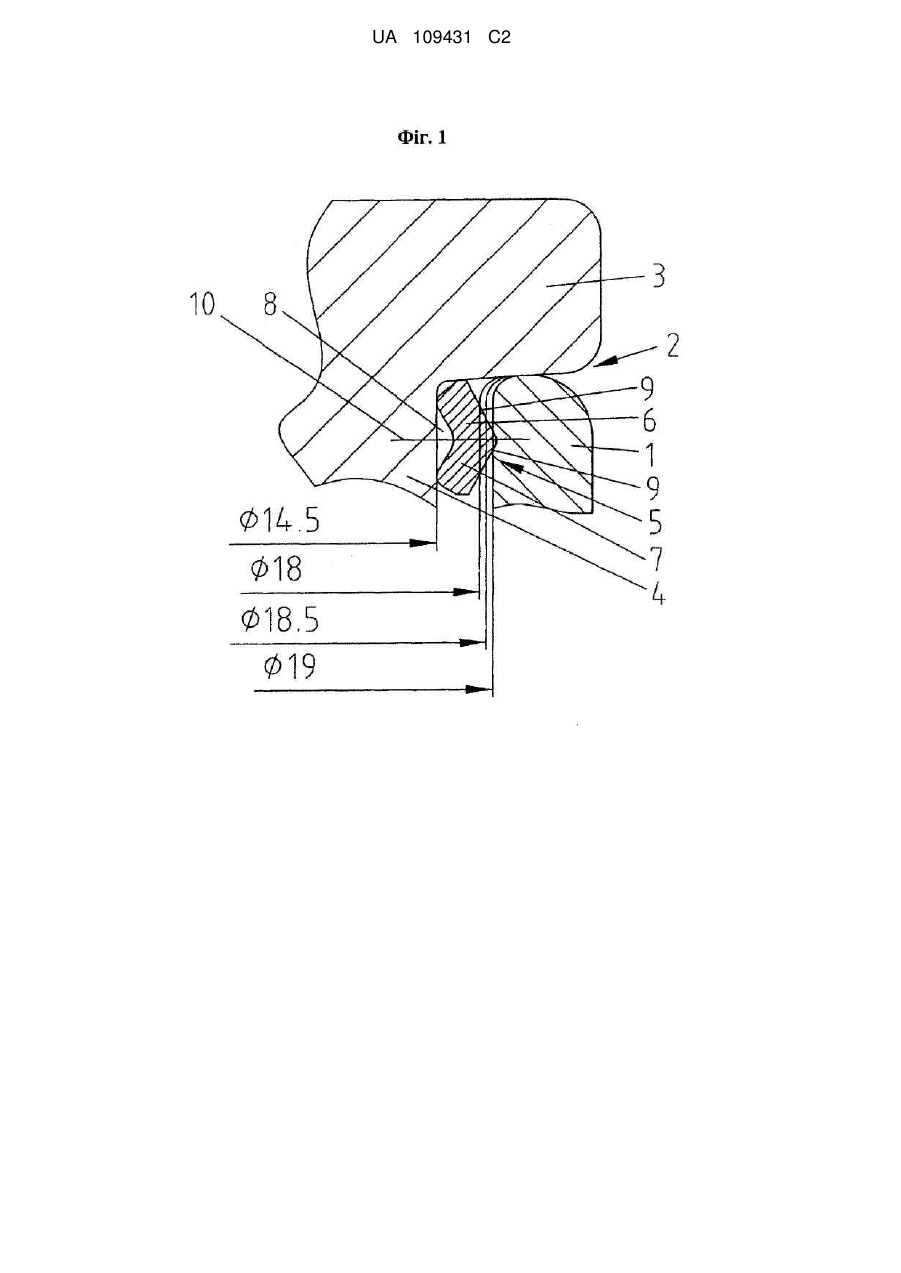

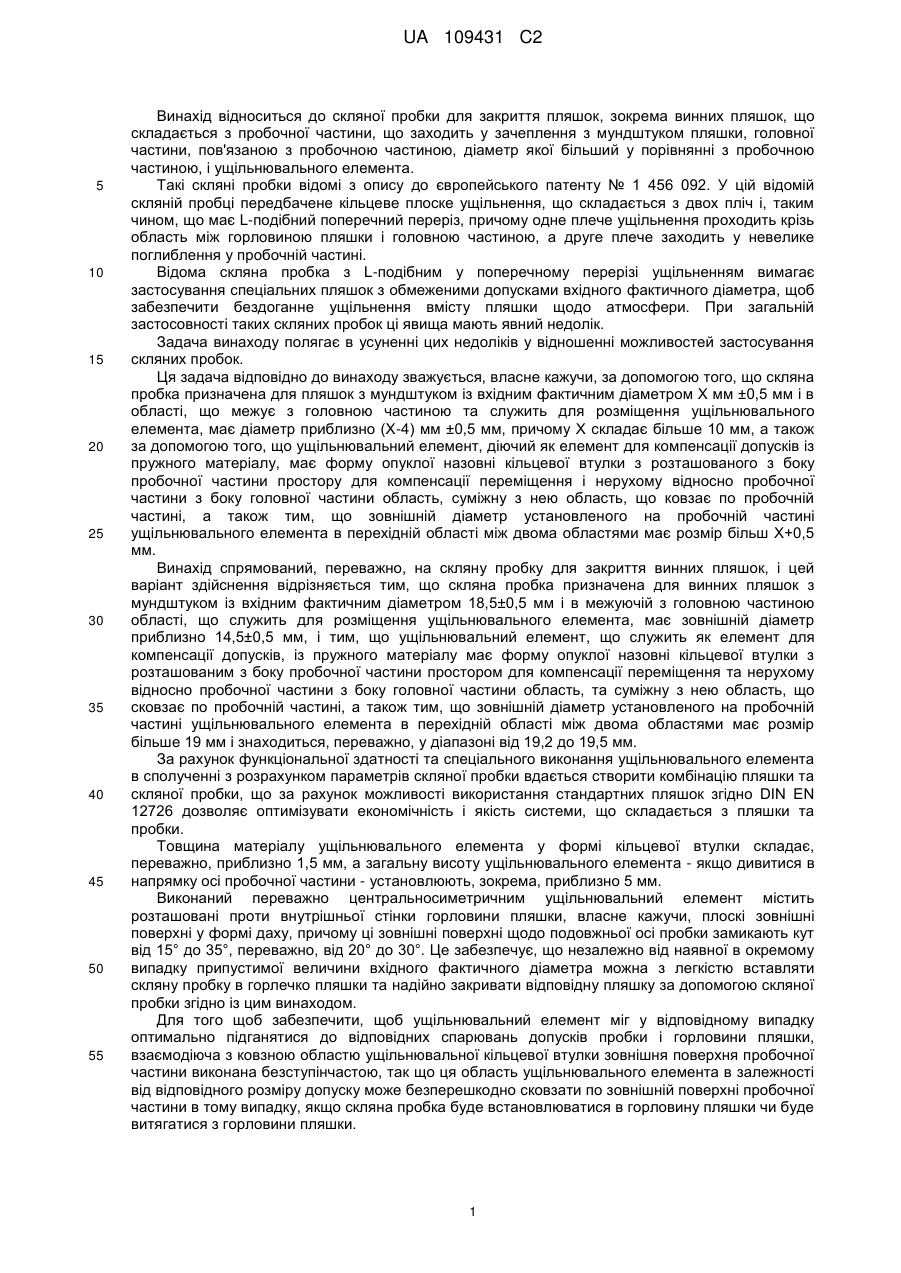

Реферат: Описано скляну пробку для закриття пляшок, що складається з пробочної частини (4), що входить у зачеплення з мундштуком (1) пляшки, суміжної з пробочною частиною (4) головної частини (3) і з ущільнювального елемента, яка відрізняється тим, що скляна пробка призначена для пляшок з мундштуком із вхідним фактичним діаметром Х мм±0,5 мм і в пов'язаній з головною частиною області, що служить для розміщення ущільнювального елемента, має зовнішній діаметр приблизно (Х-4) мм±0,5 мм, причому Х більше 10 мм, і тим, що діючий як елемент для компенсації допуску ущільнювальний елемент, виконаний із пружного матеріалу, має форму опуклої назовні кільцевої втулки з розташованим з боку пробочної частини простором (8) для компенсації переміщення, а також розташовану з боку головної частини і прилягаючу до пробочної частини (4) нерухому область і суміжну до неї область (6), що сковзає по пробочній частині, а також тим, що розмір зовнішнього діаметра, встановленого на пробочній частині ущільнювального елемента в перехідній області між обома областями, складає більше Х+0,5 мм. UA 109431 C2 (12) UA 109431 C2 UA 109431 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід відноситься до скляної пробки для закриття пляшок, зокрема винних пляшок, що складається з пробочної частини, що заходить у зачеплення з мундштуком пляшки, головної частини, пов'язаною з пробочною частиною, діаметр якої більший у порівнянні з пробочною частиною, і ущільнювального елемента. Такі скляні пробки відомі з опису до європейського патенту № 1 456 092. У цій відомій скляній пробці передбачене кільцеве плоске ущільнення, що складається з двох пліч і, таким чином, що має L-подібний поперечний переріз, причому одне плече ущільнення проходить крізь область між горловиною пляшки і головною частиною, а друге плече заходить у невелике поглиблення у пробочній частині. Відома скляна пробка з L-подібним у поперечному перерізі ущільненням вимагає застосування спеціальних пляшок з обмеженими допусками вхідного фактичного діаметра, щоб забезпечити бездоганне ущільнення вмісту пляшки щодо атмосфери. При загальній застосовності таких скляних пробок ці явища мають явний недолік. Задача винаходу полягає в усуненні цих недоліків у відношенні можливостей застосування скляних пробок. Ця задача відповідно до винаходу зважується, власне кажучи, за допомогою того, що скляна пробка призначена для пляшок з мундштуком із вхідним фактичним діаметром X мм ±0,5 мм і в області, що межує з головною частиною та служить для розміщення ущільнювального елемента, має діаметр приблизно (Х-4) мм ±0,5 мм, причому X складає більше 10 мм, а також за допомогою того, що ущільнювальний елемент, діючий як елемент для компенсації допусків із пружного матеріалу, має форму опуклої назовні кільцевої втулки з розташованого з боку пробочної частини простору для компенсації переміщення і нерухому відносно пробочної частини з боку головної частини область, суміжну з нею область, що ковзає по пробочній частині, а також тим, що зовнішній діаметр установленого на пробочній частині ущільнювального елемента в перехідній області між двома областями має розмір більш Х+0,5 мм. Винахід спрямований, переважно, на скляну пробку для закриття винних пляшок, і цей варіант здійснення відрізняється тим, що скляна пробка призначена для винних пляшок з мундштуком із вхідним фактичним діаметром 18,5±0,5 мм і в межуючій з головною частиною області, що служить для розміщення ущільнювального елемента, має зовнішній діаметр приблизно 14,5±0,5 мм, і тим, що ущільнювальний елемент, що служить як елемент для компенсації допусків, із пружного матеріалу має форму опуклої назовні кільцевої втулки з розташованим з боку пробочної частини простором для компенсації переміщення та нерухому відносно пробочної частини з боку головної частини область, та суміжну з нею область, що сковзає по пробочній частині, а також тим, що зовнішній діаметр установленого на пробочній частині ущільнювального елемента в перехідній області між двома областями має розмір більше 19 мм і знаходиться, переважно, у діапазоні від 19,2 до 19,5 мм. За рахунок функціональної здатності та спеціального виконання ущільнювального елемента в сполученні з розрахунком параметрів скляної пробки вдається створити комбінацію пляшки та скляної пробки, що за рахунок можливості використання стандартних пляшок згідно DIN EN 12726 дозволяє оптимізувати економічність і якість системи, що складається з пляшки та пробки. Товщина матеріалу ущільнювального елемента у формі кільцевої втулки складає, переважно, приблизно 1,5 мм, а загальну висоту ущільнювального елемента - якщо дивитися в напрямку осі пробочної частини - установлюють, зокрема, приблизно 5 мм. Виконаний переважно центральносиметричним ущільнювальний елемент містить розташовані проти внутрішньої стінки горловини пляшки, власне кажучи, плоскі зовнішні поверхні у формі даху, причому ці зовнішні поверхні щодо подовжньої осі пробки замикають кут від 15° до 35°, переважно, від 20° до 30°. Це забезпечує, що незалежно від наявної в окремому випадку припустимої величини вхідного фактичного діаметра можна з легкістю вставляти скляну пробку в горлечко пляшки та надійно закривати відповідну пляшку за допомогою скляної пробки згідно із цим винаходом. Для того щоб забезпечити, щоб ущільнювальний елемент міг у відповідному випадку оптимально підганятися до відповідних спарювань допусків пробки і горловини пляшки, взаємодіюча з ковзною областю ущільнювальної кільцевої втулки зовнішня поверхня пробочної частини виконана безступінчастою, так що ця область ущільнювального елемента в залежності від відповідного розміру допуску може безперешкодно сковзати по зовнішній поверхні пробочної частини в тому випадку, якщо скляна пробка буде встановлюватися в горловину пляшки чи буде витягатися з горловини пляшки. 1 UA 109431 C2 5 10 15 20 25 30 35 40 45 50 55 60 Простір для компенсації переміщення, що забезпечує радіальне переміщення в результаті подовження ущільнювальної втулки при введенні в горловину пляшки, утворюється переважно за допомогою поглиблення в матеріалі кільцевої втулки з боку пробочної частини та/або кільцевого паза в пробочній частині. Наступне переважне виконання винаходу відрізняється тим, що головна частина має зовнішню окружну поверхню, що конічно звужується в напрямку пробочної частини, причому максимальний діаметр (Dmax) головної частини відповідає, власне кажучи, щонайменше, зовнішньому діаметру паска пляшки, що розташований на відстані від горловини пляшки, а мінімальний діаметр (Dmin) головної частини, власне кажучи, щонайменше, зовнішньому діаметру мундштука пляшки. Таке нове виконання поліпшує маніпулювання пробкою в порівнянні з пробкою з циліндричною головною частиною за рахунок виконання похилої поверхні у якості притискної поверхні при відкриванні пляшки. За рахунок більшого зовнішнього діаметра головної частини в порівнянні з діаметром мундштука пляшки в області, що розташована на відстані від пробочної частини, забезпечується припасування до внутрішнього діаметра відомих закатних оболонок або усадочних оболонок для встановлювання покривного бандажа, а це, у свою чергу, впливає на всю систему. Наступний варіант здійснення винаходу відрізняється тим, що в нерухомій області ущільнювального елемента виконаний кільцевий фланець, що проходить у зазорі між горловиною пляшки і головною частиною, і до цього кільцевого фланця прилягає головна частина при пляшці, що закривається. Система згідно із цим винаходом, що складається з пляшки та скляної пробки, забезпечує саме з урахуванням постійно заданих допусків на виготовлення необхідну функціональну надійність, а також призначена як для пляшок для напоїв, зокрема для винних пляшок і для пляшок для алкоголю, але також і для пляшок, наприклад, для маслинової олії, оцту та для подібних продуктів, причому під продуктами варто розуміти також тверді продукти, наприклад пряності та т.п. Приклади здійснення винаходу пояснюються з посиланнями на графічний матеріал; при цьому в графічному матеріалі показано: Фіг. 1 - зображення в частковому розрізі першого варіанта здійснення винаходу; і Фіг. 2 - зображення в розрізі кращого другого варіанта здійснення винаходу. На фіг. 1 показане схематичне зображення стандартної винної пляшки разом зі скляною пробкою відповідно до винаходу з метою пояснення винаходу. У графічному матеріалі згідно з фіг. 1 показаний частковий розріз мундштука 1 пляшки, виготовленої відповідно до стандарту DIN EN 12726, вхідний фактичний діаметр якої складає 18,5±0,5 мм, заміряний на відстані приблизно 3 мм під крайкою горловини. У цей мундштук 1 пляшки вставлена скляна пробка 2, що складається з головної частини 3 і пробочної частини 4. Головна частина 3 має більший діаметр у порівнянні з пробочною частиною 4 і прилягає при закритій скляною пробкою 2 пляшці до торцевої поверхні мундштука 1 пляшки. Тому що вхідний фактичний діаметр складає 18±0,5 мм, мінімальний розмір внутрішнього діаметра мундштука пляшки складає 18 мм, а максимальний діаметр - 19 мм. Зовнішній діаметр пробочної частини 4, як це передбачено згідно із цим винаходом, складає в області ущільнювального елемента 5 переважно 14,5 мм, причому в процесі виготовлення виникають також допуски, так що зовнішній діаметр пробочної частини 4 знаходиться, як правило, у діапазоні від 14,0 до 15,0 мм. Якщо виходити з зовнішнього діаметра пробочної частини 14,5 мм, то в такому випадку між зовнішньою стінкою пробочної частини 4 і внутрішньою стінкою мундштука пляшки 1 утвориться кільцевий простір із шириною зазору від 1,75 до 2,5 мм. Якщо враховують допуски на пробку, то в такому випадку виникають трохи інші максимальні та мінімальні ширини зазору цього кільцевого простору. Уже згаданий ущільнювальний елемент 5, що переважно складається з відповідного пружного синтетичного матеріалу, виконаний у формі опуклої назовні кільцевої втулки з розташованим з боку стінки пробки простором 8 для компенсації переміщення. Відносно площини симетрії 10 ущільнювального елемента існують, таким чином, дві області 6, 7, причому область 6, що розташована з боку головної частини, являє собою нерухому, тобто, власне кажучи, постійну, область, у той час як інша область 7 виконана у вигляді ковзної області і переміщається уздовж гладкої поверхні пробочної частини в тому випадку, якщо ущільнювальний елемент при введенні скляної пробки 2 у мундштук 1 пляшки при зменшенні обсягу простору 8 для компенсації переміщення притискається в радіальному напрямку усередину і при цьому ковзна область 7 переміщається у напрямку кінця пробочної частини. 2 UA 109431 C2 5 10 15 20 25 30 35 40 45 50 55 60 У графічному матеріалі величини допуску внутрішнього діаметра мундштука 1 пляшки зазначені з розмірами 18, 18,5 і 19 мм, і це зображення чітко показує, що при усіх величинах допуску ущільнювальний елемент може підганятися і попередньо натягатися необхідним чином. Розташований у перехідній області між обома областями 6, 7 максимальний зовнішній діаметр ущільнювального елемента 5 завжди трохи більший (наприклад, 0,3-1,3 мм) у порівнянні з максимальним розміром вхідного фактичного діаметра мундштука 1 пляшки. Уже було зазначено те, що при виготовленні пробок виникають допуски, так що в принципі можливо сортувати скляні пробки в залежності від дійсних величин діаметра мундштука пляшки, так що можна одержувати два чи три класи розмірів. Така класифікація по розмірах дозволяє робити розподіл між пробками і пляшками в залежності від дійсних розмірів діаметрів, що знаходяться в діапазоні допусків, і в такий спосіб створювати оптимальний добір по парах, проте і при цьому можна завжди використовувати однаковий за конструктивним виконанням ущільнювальний елемент. Зовнішні поверхні 9 ущільнювального елемента 5, що виконані, переважно, у вигляді дахоподібних минаючих поверхонь, проходять відносно осі пробки під гострим кутом, переважно під кутом 20-30°, причому цей кут залежить від обраного для ущільнювального елемента матеріалу, а також від визначених для введення скляної пробки критеріїв легкості ходу. При введенні скляної пробки в горлечко пляшки горловина пляшки входить у зачеплення з похилою поверхнею 9 ділянки 7 ковзання ущільнювального елемента 5, у результаті чого ущільнювальний елемент при розтяганні втулки та зменшенні простору 8 для компенсації переміщення своєї ковзний області переміщається уздовж гладкої стінки пробочної частини 4 і при цьому утвориться необхідний попередній натяг, що забезпечує герметичне закупорювання внутрішнього простору пляшки. На фіг. 2 показано переважний варіант здійснення винаходу, що у відношенні до її базового виконання відповідає конструктивним і функціональним принципам варіанта здійснення згідно з фіг. 1, проте у порівнянні з нею містить удосконалення. Ущільнювальний елемент 5 у формі кільцевої втулки з розташованими зовні дахоподібними минаючими похилими поверхнями 9 своєї розташованої з боку головної частини областю 6 за допомогою кільцевого утримуючого буртика 11 захищається від зсуву в осьовому напрямку, причому цей кільцевий утримуючий буртик 11 виконаний на пробочній частині та розташован так, що область 6 при введенні пробки в пляшку, а також і при витягу пробки з пляшки може переміщатися без перешкод в осьовому напрямку, і, щонайменше, у значній мірі залишається нерухомим. Ця розташована з боку головної частини область 6 ущільнювального елемента 5 у вигляді кільцевої муфти може на кінці забезпечуватися кільцевим уступом 14. Відповідний уступ можна передбачити також і в ковзній області 7. Передбачений також у варіанті здійснення згідно з фіг. 1 простір для компенсації переміщення у варіанті здійснення згідно з фіг. 2 виконаний у вигляді поглиблення 12 у середній частині ущільнювального елемента 5 та/або у вигляді кільцевого паза 13 у пробочній частині 4. Ущільнювальний елемент 5 може бути виконаним симетричним відносно площини симетрії 10, проте це не представляє жодної необхідності, як це очевидно на фіг. 2. Наступна сприятлива особливість винаходу, що показана у варіанті здійснення згідно з фіг. 2, полягає в тому, що замість приблизно циліндричної головної частини 3 використовується головна частина, зовнішня окружна поверхня 16 якої у напрямку пробочної частини 2 має приблизно конічне звуження. Максимальний зовнішній діаметр головної частини 3, що на фіг. 2 позначена як Dmax, відповідає, власне кажучи, щонайменше, зовнішньому діаметру паска 15 пляшки, що розташований на відстані від горловини пляшки, а мінімальний діаметр D min головної частини 3, що також зазначений на фіг. 2, відповідає, власне кажучи, щонайменше, зовнішньому діаметру мундштука 1 пляшки. Таке виконання забезпечує перевагу у відношенні хаптики, тобто така головна частина при відкриванні пляшки забезпечує більш приємне маніпулювання в порівнянні з головною частиною з циліндричним зовнішнім діаметром. Далі обрана задана величина максимального зовнішнього діаметра забезпечує вигідне припасування з внутрішнім діаметром так званих закатних оболонок, а також усадочних оболонок, що сприятливим чином позначається при встановленні покривного і, відповідно, утримувального манжета. При збереженні описаної системи ущільнення та компенсації допусків відповідно до винаходу показаний у графічному матеріалі ущільнювальний елемент можна модифікувати також у тій мірі, що на кінці з боку головної частини виконують кільцевий фланець, що при встановленій пробці прилягає до торцевої поверхні горловини пляшки і, таким чином, при закритій пляшці розташований між головною частиною та торцевою поверхнею. При такому 3 UA 109431 C2 5 10 15 варіанті здійснення винаходу принцип компенсації допусків і ущільнення залишається без змін таким самим, як це було показано вище. Перелік позицій 1 - мундштук пляшки 2 - скляна пробка 3 - головна частина 4 - пробочна частина 5 - ущільнювальний елемент (кільцева втулка) 6 - нерухома область 7 - ковзна область 8 - простір переміщення для компенсації 9 - зовнішні поверхні 10 - площина симетрії 11 - кільцевий утримуючий буртик 12 - кільцеве поглиблення 13 - кільцевий паз 14 - уступ 15 - пасок пляшки 16 - зовнішня окружна поверхня скляної пробки. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Скляна пробка для закриття пляшок, зокрема винних пляшок, що складається з пробочної частини (4), яка входить у зачеплення з мундштуком (1) пляшки, суміжної з пробочною частиною (4) головної частини (3) з діаметром, більшим у порівнянні з пробочною частиною, і ущільнювального елемента (5), яка відрізняється тим, що скляна пробка (2) призначена для пляшок з мундштуком (1) із вхідним фактичним діаметром Х мм±0,5 мм і в межуючій з головною частиною (3), призначеній для розміщення ущільнювального елемента (5) області має зовнішній діаметр приблизно (Х-4) мм±0,5 мм, причому Х більше 10 мм, а також тим, що діючий як елемент для компенсації допуску ущільнювальний елемент (5) із пружного матеріалу має форму опуклої назовні кільцевої втулки з розташованим з боку стінки пробки простором (8) для компенсації переміщення і містить з боку головної частини нерухому відносно пробочної частини (4) область (6) і прилягаючу до неї область (7), що сковзає на пробочній частині (4), і тим, що зовнішній діаметр установленого на пробочній частині (4) ущільнювального елемента (5) у перехідній області обох областей (6, 7) більше Х+0,5 мм. 2. Скляна пробка для закриття винних пляшок за п. 1, яка відрізняється тим, що скляна пробка (2) призначена для винних пляшок з мундштуком (1) із вхідним фактичним діаметром 18,5±0,5 мм і в прилягаючій до головної частини (3) і в межуючій з головною частиною (3) області, що служить для розміщення ущільнювального елемента (5), має зовнішній діаметр приблизно 14,5±0,5 мм, а також тим, що діючий як елемент для компенсації допуску ущільнювальний елемент (5) із пружного матеріалу має форму опуклої назовні кільцевої втулки з розташованим з боку стінки пробки простором (8) для компенсації переміщення і має з боку головної частини нерухому відносно пробочної частини (4) область (6) і прилягаючу до неї область (7), що сковзає на пробочній частині (4), і тим, що зовнішній діаметр установленого на пробочній частині (4) ущільнювального елемента (5) у перехідній області між обома областями (6, 7) більше 19 мм і знаходиться переважно в діапазоні від 19,2 до 19,5 мм. 3. Скляна пробка за п. 1 або 2, яка відрізняється тим, що область ущільнювального елемента (5) з боку головної частини захищена проти осьового зсуву за допомогою виконаного на пробочній частині (4) утримуючого буртика (11). 4. Скляна пробка за одним з пп. 1-3, яка відрізняється тим, що товщина матеріалу обох областей (6, 7) ущільнювального елемента (5) складає приблизно 1,5 мм. 5. Скляна пробка за одним з попередніх пунктів, яка відрізняється тим, що загальна висота ущільнювального елемента (5) в осьовому напрямку пробочної частини складає приблизно 5 мм. 6. Скляна пробка за одним з попередніх пунктів, яка відрізняється тим, що зовнішні поверхні (9) ущільнювального елемента (5) виконані у вигляді гладких конусних поверхонь і проходять відносно подовжньої осі пробки під кутом від 15° до 35°, переважно під кутом від 20° до 30°. 7. Скляна пробка за одним з попередніх пунктів, яка відрізняється тим, що зовнішня поверхня пробочної частини (4), взаємодіюча з ковзною областю (7) ущільнювальної кільцевої втулки, виконана безступінчастою та гладкою. 4 UA 109431 C2 5 10 8. Скляна пробка за п. 1 або 2, яка відрізняється тим, що розташований переважно по центру простір (8) для компенсації переміщення виконаний у вигляді поглиблення (12) з боку пробочної частини у частині (5) кільцевої втулки та/або у вигляді кільцевого паза (13) у пробочній частині (4). 9. Скляна пробка за п. 1 або 2, яка відрізняється тим, що головна частина (3) містить у напрямку пробочної частини (4) зовнішню окружну поверхню (16), що конічно звужується, причому максимальний діаметр (Dmax) головної частини (3), власне кажучи, відповідає щонайменше зовнішньому діаметру відносно розташованого на відстані від горловини пляшки паска (15) пляшки і мінімальний діаметр (Dmin) головної частини (3), власне кажучи, відповідає щонайменше зовнішньому діаметру мундштука (1) пляшки. 10. Скляна пробка за одним або декількома попередніми пунктами, яка відрізняється тим, що в нерухомій області (6) ущільнювального елемента (5) виконаний кільцевий фланець, що проходить у зазорі між горловиною пляшки та головною частиною (3). 5 UA 109431 C2 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 6
