Регулятор води і газу в газовому водонагрівачі

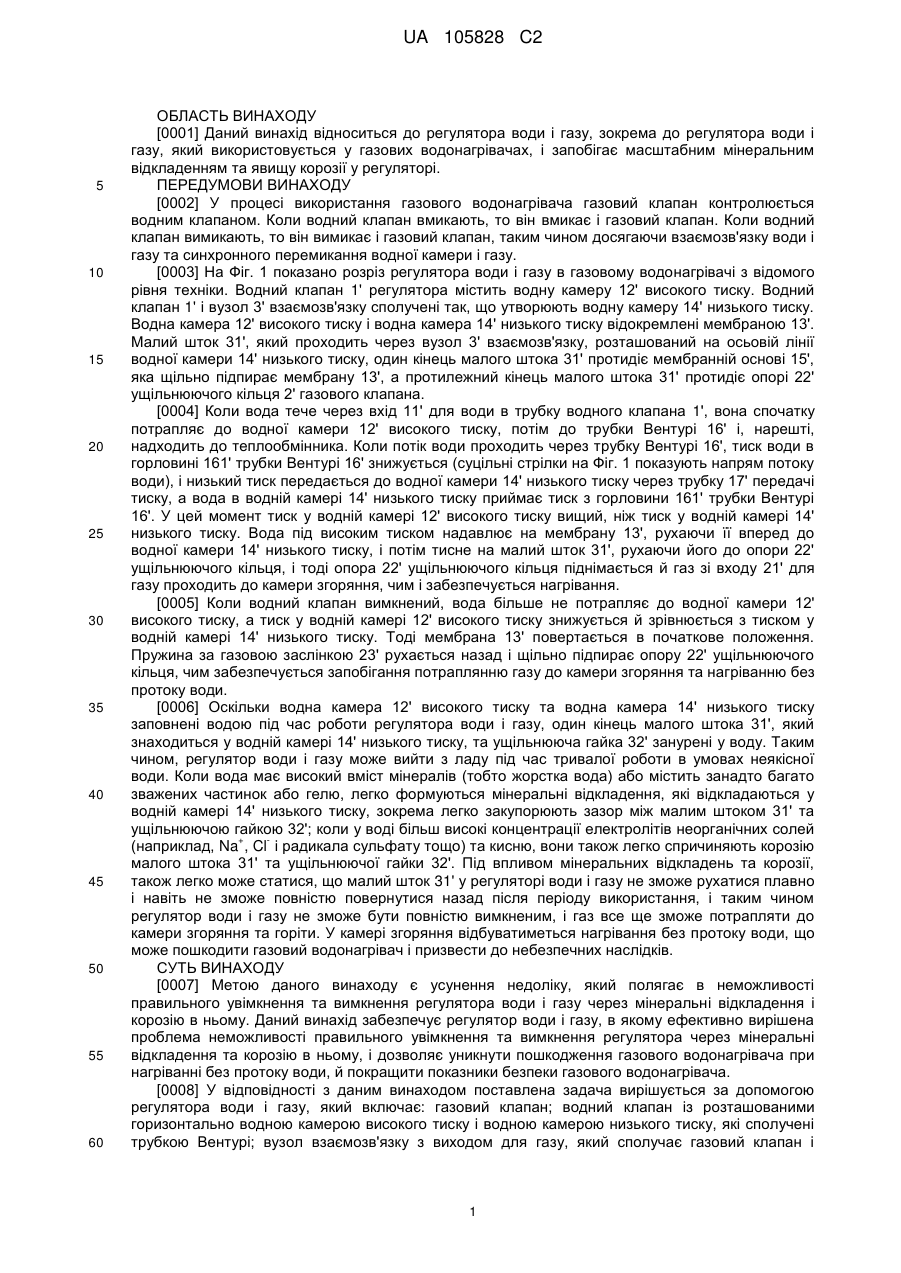

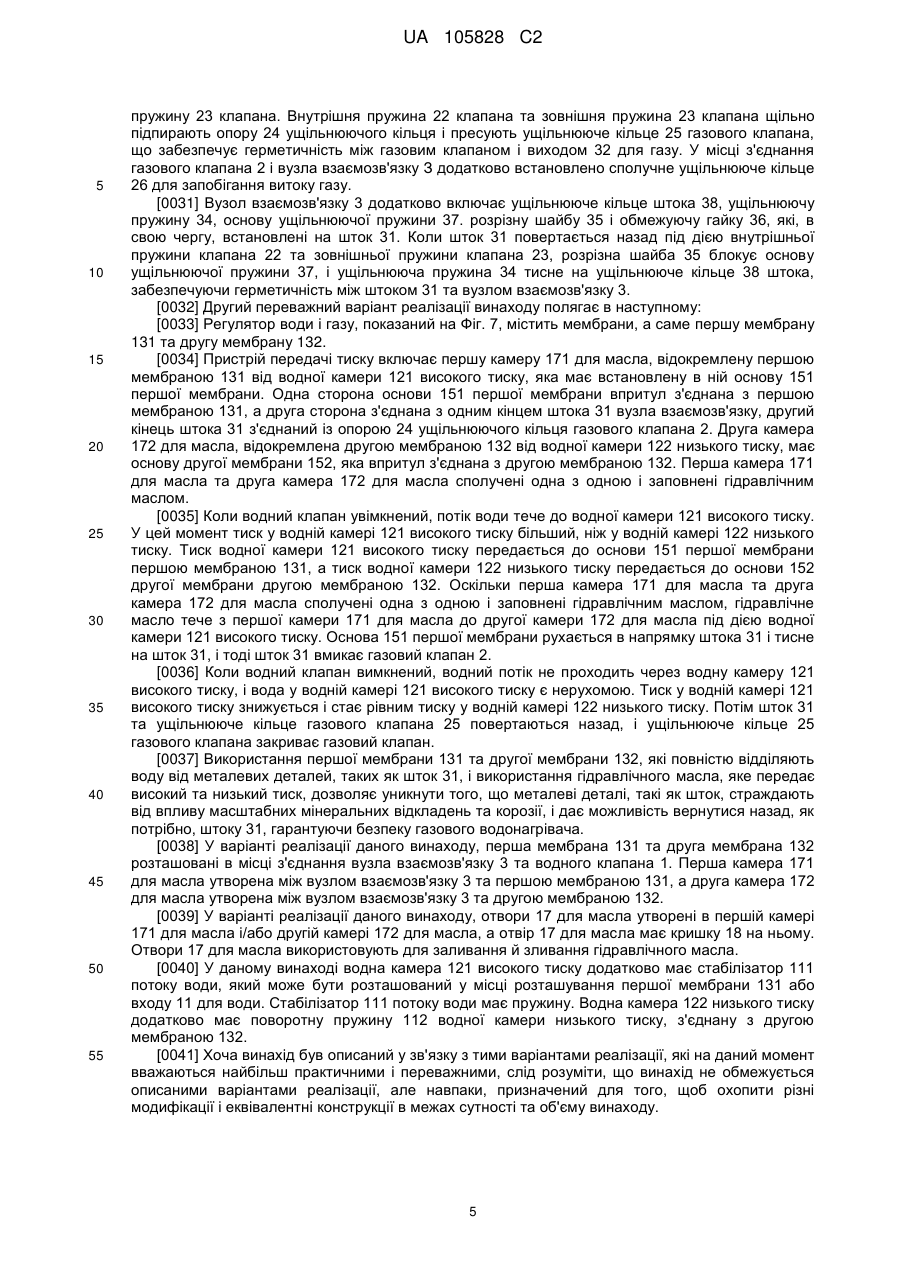

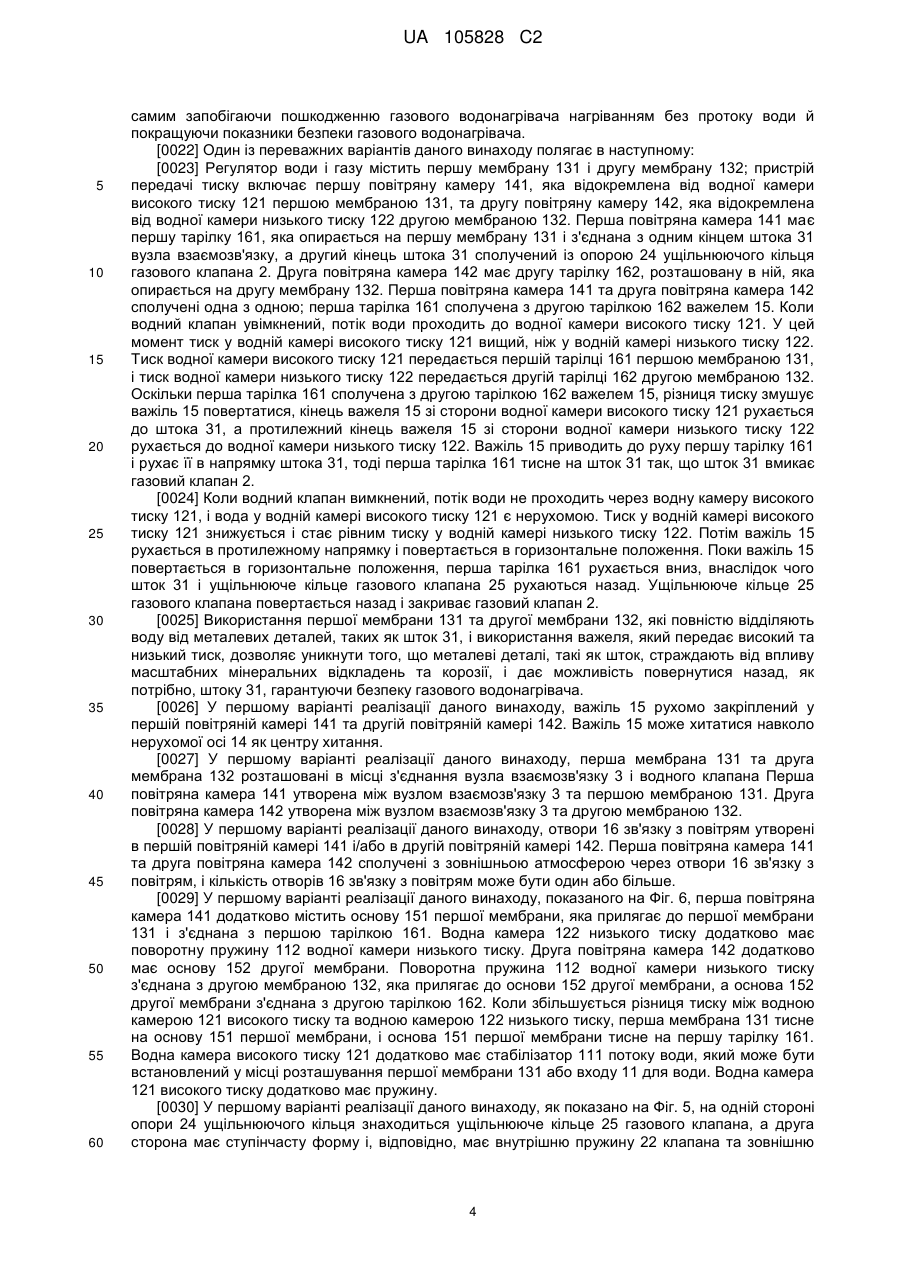

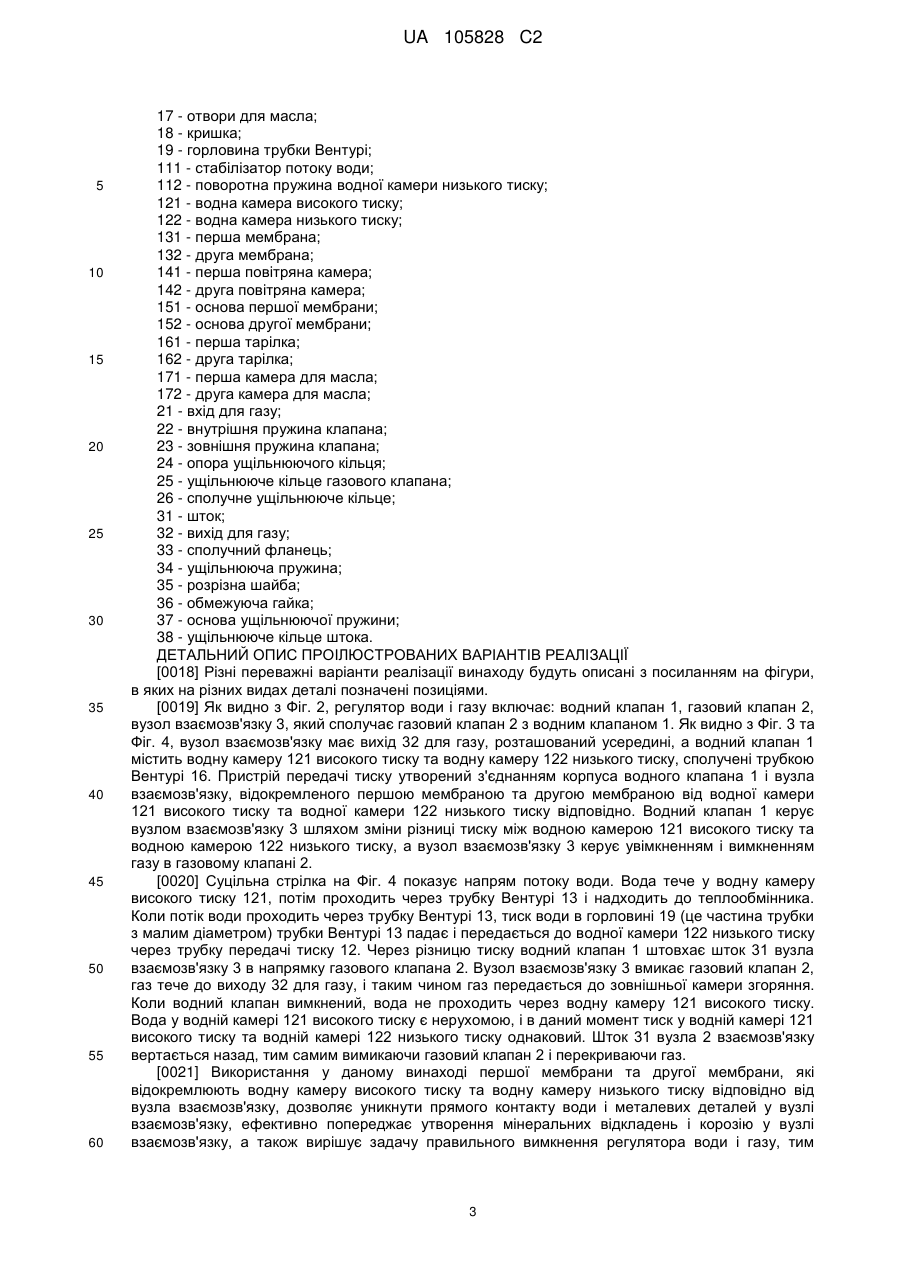

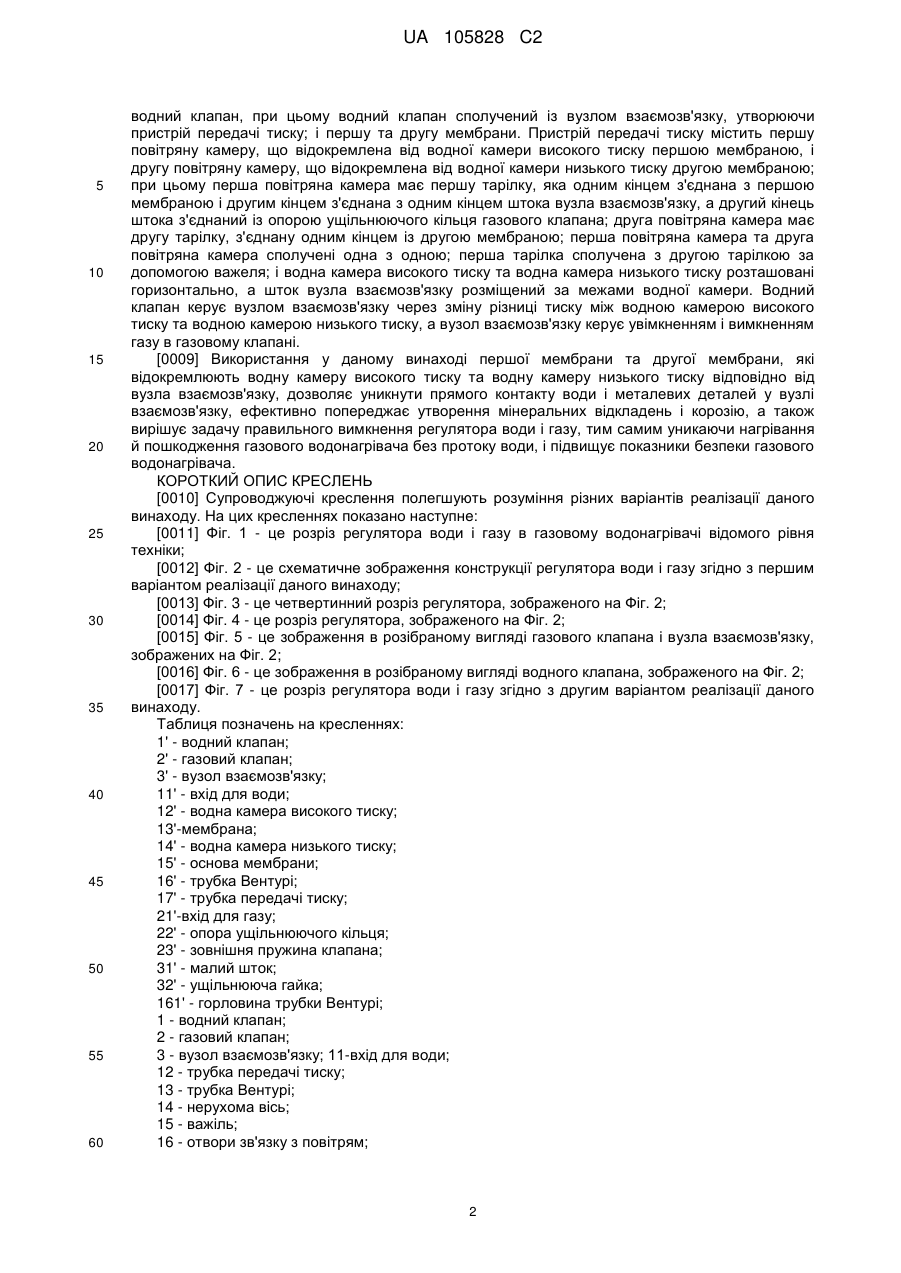

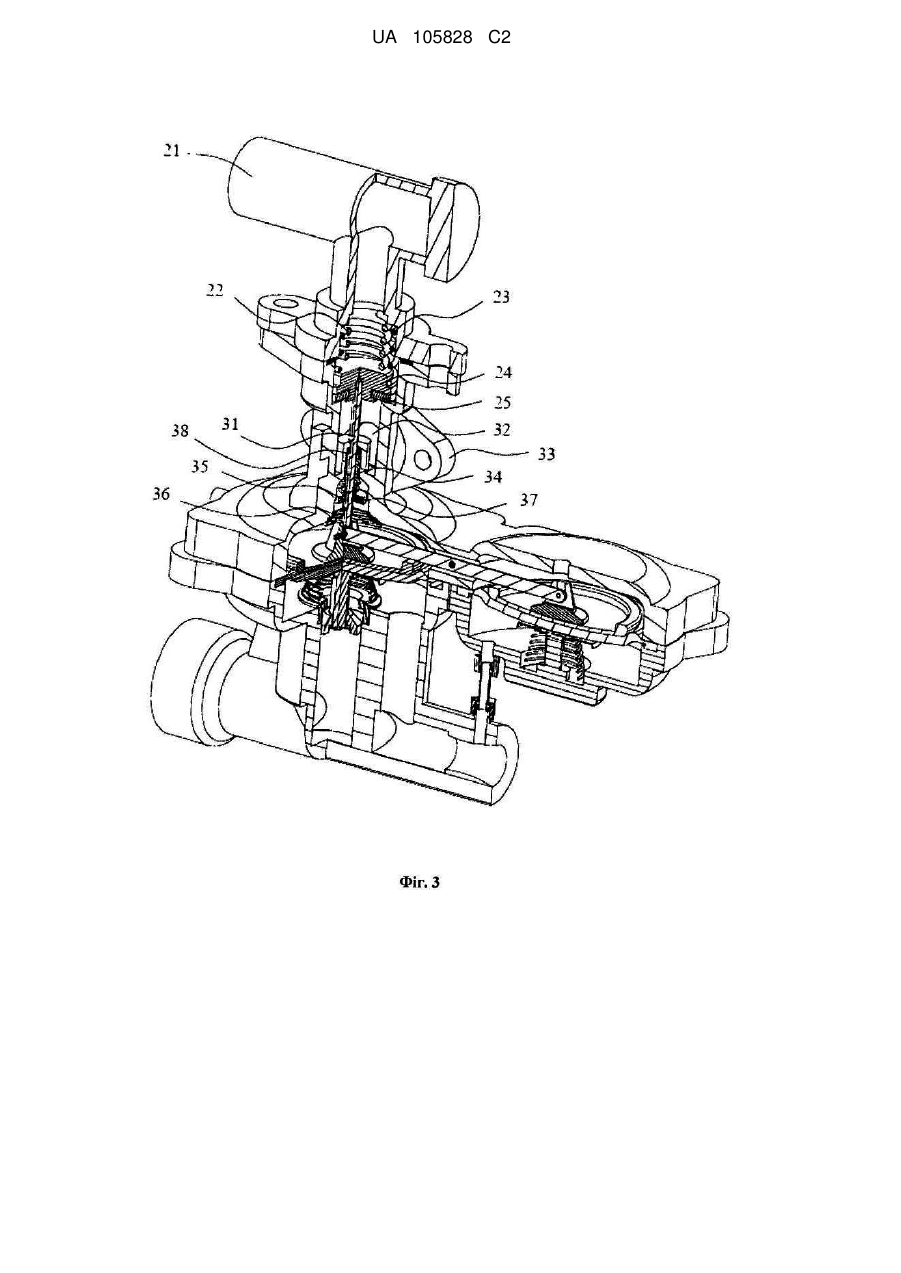

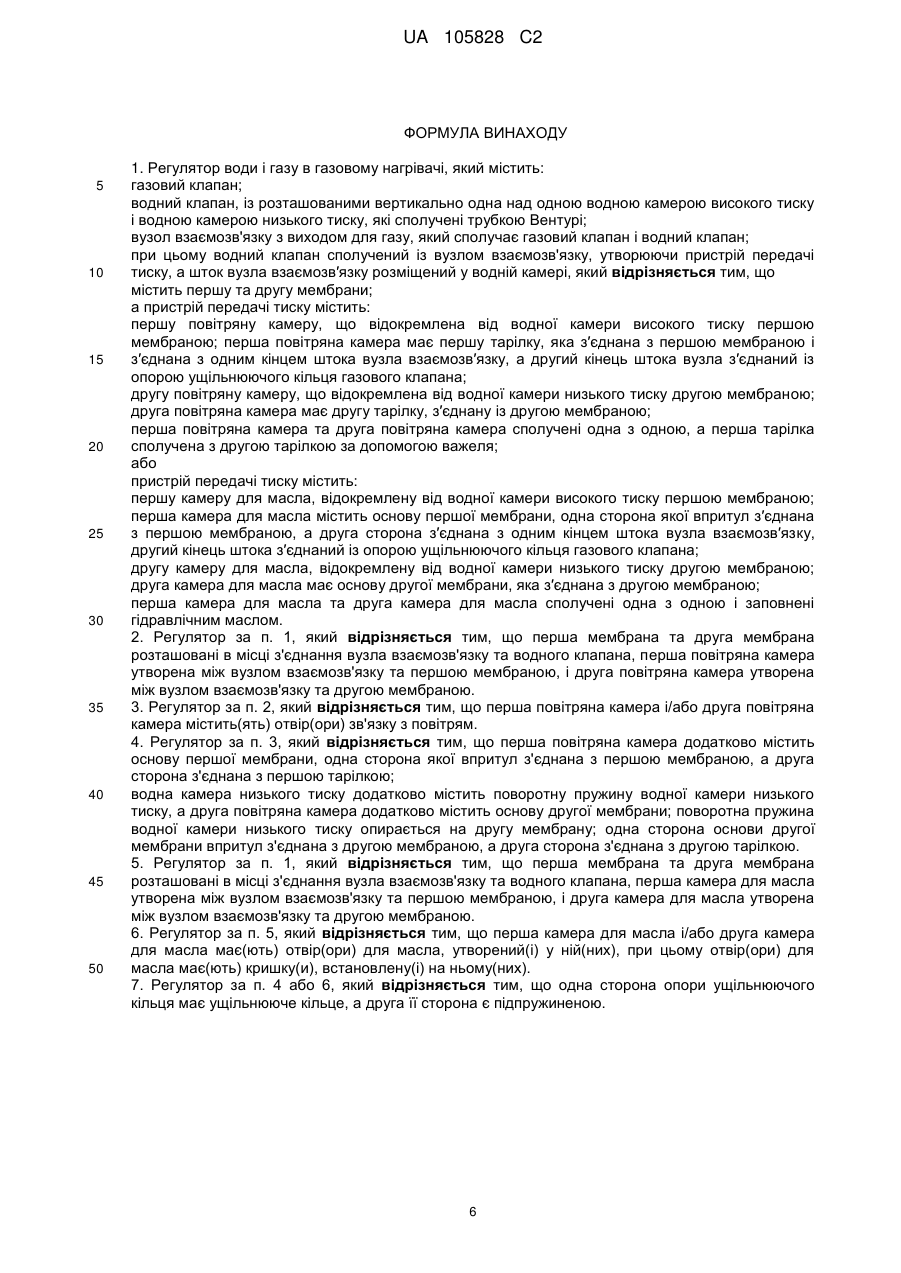

Реферат: Винахід належить до керуючих і запобіжних засобів газових водонагрівачів. Регулятор води і газу має водний клапан з водною камерою високого тиску, газовий клапан, вузол взаємозв'язку з виходом для газу і водний клапан у водній камері низького тиску. Водні камери сполучені між собою через трубку Вентурі. Водні клапани сполучені із вузлом взаємозв'язку і утворюють пристрій передачі тиску. Він відокремлений мембранами від водних камер високого та низького тиску. Водні клапани керують вузлом взаємозв'язку при зміни різниці тисків у водних камерах, а вузол взаємозв'язку керує газовим клапаном. Передача керуючого зусилля між клапанами здійснюється важелем або гідравлічною рідиною. Мембрани для відокремлення водних камер від вузла взаємозв'язку запобігають прямому контакту води з його деталями, що виключає їх корозію та відкладення осадів і подовжує термін працездатності регулятора. UA 105828 C2 (12) UA 105828 C2 UA 105828 C2 5 10 15 20 25 30 35 40 45 50 55 60 ОБЛАСТЬ ВИНАХОДУ [0001] Даний винахід відноситься до регулятора води і газу, зокрема до регулятора води і газу, який використовується у газових водонагрівачах, і запобігає масштабним мінеральним відкладенням та явищу корозії у регуляторі. ПЕРЕДУМОВИ ВИНАХОДУ [0002] У процесі використання газового водонагрівача газовий клапан контролюється водним клапаном. Коли водний клапан вмикають, то він вмикає і газовий клапан. Коли водний клапан вимикають, то він вимикає і газовий клапан, таким чином досягаючи взаємозв'язку води і газу та синхронного перемикання водної камери і газу. [0003] На Фіг. 1 показано розріз регулятора води і газу в газовому водонагрівачі з відомого рівня техніки. Водний клапан 1' регулятора містить водну камеру 12' високого тиску. Водний клапан 1' і вузол 3' взаємозв'язку сполучені так, що утворюють водну камеру 14' низького тиску. Водна камера 12' високого тиску і водна камера 14' низького тиску відокремлені мембраною 13'. Малий шток 31', який проходить через вузол 3' взаємозв'язку, розташований на осьовій лінії водної камери 14' низького тиску, один кінець малого штока 31' протидіє мембранній основі 15', яка щільно підпирає мембрану 13', а протилежний кінець малого штока 31' протидіє опорі 22' ущільнюючого кільця 2' газового клапана. [0004] Коли вода тече через вхід 11' для води в трубку водного клапана 1', вона спочатку потрапляє до водної камери 12' високого тиску, потім до трубки Вентурі 16' і, нарешті, надходить до теплообмінника. Коли потік води проходить через трубку Вентурі 16', тиск води в горловині 161' трубки Вентурі 16' знижується (суцільні стрілки на Фіг. 1 показують напрям потоку води), і низький тиск передається до водної камери 14' низького тиску через трубку 17' передачі тиску, а вода в водній камері 14' низького тиску приймає тиск з горловини 161' трубки Вентурі 16'. У цей момент тиск у водній камері 12' високого тиску вищий, ніж тиск у водній камері 14' низького тиску. Вода під високим тиском надавлює на мембрану 13', рухаючи її вперед до водної камери 14' низького тиску, і потім тисне на малий шток 31', рухаючи його до опори 22' ущільнюючого кільця, і тоді опора 22' ущільнюючого кільця піднімається й газ зі входу 21' для газу проходить до камери згоряння, чим і забезпечується нагрівання. [0005] Коли водний клапан вимкнений, вода більше не потрапляє до водної камери 12' високого тиску, а тиск у водній камері 12' високого тиску знижується й зрівнюється з тиском у водній камері 14' низького тиску. Тоді мембрана 13' повертається в початкове положення. Пружина за газовою заслінкою 23' рухається назад і щільно підпирає опору 22' ущільнюючого кільця, чим забезпечується запобігання потраплянню газу до камери згоряння та нагріванню без протоку води. [0006] Оскільки водна камера 12' високого тиску та водна камера 14' низького тиску заповнені водою під час роботи регулятора води і газу, один кінець малого штока 31', який знаходиться у водній камері 14' низького тиску, та ущільнююча гайка 32' занурені у воду. Таким чином, регулятор води і газу може вийти з ладу під час тривалої роботи в умовах неякісної води. Коли вода має високий вміст мінералів (тобто жорстка вода) або містить занадто багато зважених частинок або гелю, легко формуються мінеральні відкладення, які відкладаються у водній камері 14' низького тиску, зокрема легко закупорюють зазор між малим штоком 31' та ущільнюючою гайкою 32'; коли у воді більш високі концентрації електролітів неорганічних солей + (наприклад, Na , Cl і радикала сульфату тощо) та кисню, вони також легко спричиняють корозію малого штока 31' та ущільнюючої гайки 32'. Під впливом мінеральних відкладень та корозії, також легко може статися, що малий шток 31' у регуляторі води і газу не зможе рухатися плавно і навіть не зможе повністю повернутися назад після періоду використання, і таким чином регулятор води і газу не зможе бути повністю вимкненим, і газ все ще зможе потрапляти до камери згоряння та горіти. У камері згоряння відбуватиметься нагрівання без протоку води, що може пошкодити газовий водонагрівач і призвести до небезпечних наслідків. СУТЬ ВИНАХОДУ [0007] Метою даного винаходу є усунення недоліку, який полягає в неможливості правильного увімкнення та вимкнення регулятора води і газу через мінеральні відкладення і корозію в ньому. Даний винахід забезпечує регулятор води і газу, в якому ефективно вирішена проблема неможливості правильного увімкнення та вимкнення регулятора через мінеральні відкладення та корозію в ньому, і дозволяє уникнути пошкодження газового водонагрівача при нагріванні без протоку води, й покращити показники безпеки газового водонагрівача. [0008] У відповідності з даним винаходом поставлена задача вирішується за допомогою регулятора води і газу, який включає: газовий клапан; водний клапан із розташованими горизонтально водною камерою високого тиску і водною камерою низького тиску, які сполучені трубкою Вентурі; вузол взаємозв'язку з виходом для газу, який сполучає газовий клапан і 1 UA 105828 C2 5 10 15 20 25 30 35 40 45 50 55 60 водний клапан, при цьому водний клапан сполучений із вузлом взаємозв'язку, утворюючи пристрій передачі тиску; і першу та другу мембрани. Пристрій передачі тиску містить першу повітряну камеру, що відокремлена від водної камери високого тиску першою мембраною, і другу повітряну камеру, що відокремлена від водної камери низького тиску другою мембраною; при цьому перша повітряна камера має першу тарілку, яка одним кінцем з'єднана з першою мембраною і другим кінцем з'єднана з одним кінцем штока вузла взаємозв'язку, а другий кінець штока з'єднаний із опорою ущільнюючого кільця газового клапана; друга повітряна камера має другу тарілку, з'єднану одним кінцем із другою мембраною; перша повітряна камера та друга повітряна камера сполучені одна з одною; перша тарілка сполучена з другою тарілкою за допомогою важеля; і водна камера високого тиску та водна камера низького тиску розташовані горизонтально, а шток вузла взаємозв'язку розміщений за межами водної камери. Водний клапан керує вузлом взаємозв'язку через зміну різниці тиску між водною камерою високого тиску та водною камерою низького тиску, а вузол взаємозв'язку керує увімкненням і вимкненням газу в газовому клапані. [0009] Використання у даному винаході першої мембрани та другої мембрани, які відокремлюють водну камеру високого тиску та водну камеру низького тиску відповідно від вузла взаємозв'язку, дозволяє уникнути прямого контакту води і металевих деталей у вузлі взаємозв'язку, ефективно попереджає утворення мінеральних відкладень і корозію, а також вирішує задачу правильного вимкнення регулятора води і газу, тим самим уникаючи нагрівання й пошкодження газового водонагрівача без протоку води, і підвищує показники безпеки газового водонагрівача. КОРОТКИЙ ОПИС КРЕСЛЕНЬ [0010] Супроводжуючі креслення полегшують розуміння різних варіантів реалізації даного винаходу. На цих кресленнях показано наступне: [0011] Фіг. 1 - це розріз регулятора води і газу в газовому водонагрівачі відомого рівня техніки; [0012] Фіг. 2 - це схематичне зображення конструкції регулятора води і газу згідно з першим варіантом реалізації даного винаходу; [0013] Фіг. 3 - це четвертинний розріз регулятора, зображеного на Фіг. 2; [0014] Фіг. 4 - це розріз регулятора, зображеного на Фіг. 2; [0015] Фіг. 5 - це зображення в розібраному вигляді газового клапана і вузла взаємозв'язку, зображених на Фіг. 2; [0016] Фіг. 6 - це зображення в розібраному вигляді водного клапана, зображеного на Фіг. 2; [0017] Фіг. 7 - це розріз регулятора води і газу згідно з другим варіантом реалізації даного винаходу. Таблиця позначень на кресленнях: 1' - водний клапан; 2' - газовий клапан; 3' - вузол взаємозв'язку; 11' - вхід для води; 12' - водна камера високого тиску; 13'-мембрана; 14' - водна камера низького тиску; 15' - основа мембрани; 16' - трубка Вентурі; 17' - трубка передачі тиску; 21'-вхід для газу; 22' - опора ущільнюючого кільця; 23' - зовнішня пружина клапана; 31' - малий шток; 32' - ущільнююча гайка; 161' - горловина трубки Вентурі; 1 - водний клапан; 2 - газовий клапан; 3 - вузол взаємозв'язку; 11-вхід для води; 12 - трубка передачі тиску; 13 - трубка Вентурі; 14 - нерухома вісь; 15 - важіль; 16 - отвори зв'язку з повітрям; 2 UA 105828 C2 5 10 15 20 25 30 35 40 45 50 55 60 17 - отвори для масла; 18 - кришка; 19 - горловина трубки Вентурі; 111 - стабілізатор потоку води; 112 - поворотна пружина водної камери низького тиску; 121 - водна камера високого тиску; 122 - водна камера низького тиску; 131 - перша мембрана; 132 - друга мембрана; 141 - перша повітряна камера; 142 - друга повітряна камера; 151 - основа першої мембрани; 152 - основа другої мембрани; 161 - перша тарілка; 162 - друга тарілка; 171 - перша камера для масла; 172 - друга камера для масла; 21 - вхід для газу; 22 - внутрішня пружина клапана; 23 - зовнішня пружина клапана; 24 - опора ущільнюючого кільця; 25 - ущільнююче кільце газового клапана; 26 - сполучне ущільнююче кільце; 31 - шток; 32 - вихід для газу; 33 - сполучний фланець; 34 - ущільнююча пружина; 35 - розрізна шайба; 36 - обмежуюча гайка; 37 - основа ущільнюючої пружини; 38 - ущільнююче кільце штока. ДЕТАЛЬНИЙ ОПИС ПРОІЛЮСТРОВАНИХ ВАРІАНТІВ РЕАЛІЗАЦІЇ [0018] Різні переважні варіанти реалізації винаходу будуть описані з посиланням на фігури, в яких на різних видах деталі позначені позиціями. [0019] Як видно з Фіг. 2, регулятор води і газу включає: водний клапан 1, газовий клапан 2, вузол взаємозв'язку 3, який сполучає газовий клапан 2 з водним клапаном 1. Як видно з Фіг. 3 та Фіг. 4, вузол взаємозв'язку має вихід 32 для газу, розташований усередині, а водний клапан 1 містить водну камеру 121 високого тиску та водну камеру 122 низького тиску, сполучені трубкою Вентурі 16. Пристрій передачі тиску утворений з'єднанням корпуса водного клапана 1 і вузла взаємозв'язку, відокремленого першою мембраною та другою мембраною від водної камери 121 високого тиску та водної камери 122 низького тиску відповідно. Водний клапан 1 керує вузлом взаємозв'язку 3 шляхом зміни різниці тиску між водною камерою 121 високого тиску та водною камерою 122 низького тиску, а вузол взаємозв'язку 3 керує увімкненням і вимкненням газу в газовому клапані 2. [0020] Суцільна стрілка на Фіг. 4 показує напрям потоку води. Вода тече у водну камеру високого тиску 121, потім проходить через трубку Вентурі 13 і надходить до теплообмінника. Коли потік води проходить через трубку Вентурі 13, тиск води в горловині 19 (це частина трубки з малим діаметром) трубки Вентурі 13 падає і передається до водної камери 122 низького тиску через трубку передачі тиску 12. Через різницю тиску водний клапан 1 штовхає шток 31 вузла взаємозв'язку 3 в напрямку газового клапана 2. Вузол взаємозв'язку 3 вмикає газовий клапан 2, газ тече до виходу 32 для газу, і таким чином газ передається до зовнішньої камери згоряння. Коли водний клапан вимкнений, вода не проходить через водну камеру 121 високого тиску. Вода у водній камері 121 високого тиску є нерухомою, і в даний момент тиск у водній камері 121 високого тиску та водній камері 122 низького тиску однаковий. Шток 31 вузла 2 взаємозв'язку вертається назад, тим самим вимикаючи газовий клапан 2 і перекриваючи газ. [0021] Використання у даному винаході першої мембрани та другої мембрани, які відокремлюють водну камеру високого тиску та водну камеру низького тиску відповідно від вузла взаємозв'язку, дозволяє уникнути прямого контакту води і металевих деталей у вузлі взаємозв'язку, ефективно попереджає утворення мінеральних відкладень і корозію у вузлі взаємозв'язку, а також вирішує задачу правильного вимкнення регулятора води і газу, тим 3 UA 105828 C2 5 10 15 20 25 30 35 40 45 50 55 60 самим запобігаючи пошкодженню газового водонагрівача нагріванням без протоку води й покращуючи показники безпеки газового водонагрівача. [0022] Один із переважних варіантів даного винаходу полягає в наступному: [0023] Регулятор води і газу містить першу мембрану 131 і другу мембрану 132; пристрій передачі тиску включає першу повітряну камеру 141, яка відокремлена від водної камери високого тиску 121 першою мембраною 131, та другу повітряну камеру 142, яка відокремлена від водної камери низького тиску 122 другою мембраною 132. Перша повітряна камера 141 має першу тарілку 161, яка опирається на першу мембрану 131 і з'єднана з одним кінцем штока 31 вузла взаємозв'язку, а другий кінець штока 31 сполучений із опорою 24 ущільнюючого кільця газового клапана 2. Друга повітряна камера 142 має другу тарілку 162, розташовану в ній, яка опирається на другу мембрану 132. Перша повітряна камера 141 та друга повітряна камера 142 сполучені одна з одною; перша тарілка 161 сполучена з другою тарілкою 162 важелем 15. Коли водний клапан увімкнений, потік води проходить до водної камери високого тиску 121. У цей момент тиск у водній камері високого тиску 121 вищий, ніж у водній камері низького тиску 122. Тиск водної камери високого тиску 121 передається першій тарілці 161 першою мембраною 131, і тиск водної камери низького тиску 122 передається другій тарілці 162 другою мембраною 132. Оскільки перша тарілка 161 сполучена з другою тарілкою 162 важелем 15, різниця тиску змушує важіль 15 повертатися, кінець важеля 15 зі сторони водної камери високого тиску 121 рухається до штока 31, а протилежний кінець важеля 15 зі сторони водної камери низького тиску 122 рухається до водної камери низького тиску 122. Важіль 15 приводить до руху першу тарілку 161 і рухає її в напрямку штока 31, тоді перша тарілка 161 тисне на шток 31 так, що шток 31 вмикає газовий клапан 2. [0024] Коли водний клапан вимкнений, потік води не проходить через водну камеру високого тиску 121, і вода у водній камері високого тиску 121 є нерухомою. Тиск у водній камері високого тиску 121 знижується і стає рівним тиску у водній камері низького тиску 122. Потім важіль 15 рухається в протилежному напрямку і повертається в горизонтальне положення. Поки важіль 15 повертається в горизонтальне положення, перша тарілка 161 рухається вниз, внаслідок чого шток 31 і ущільнююче кільце газового клапана 25 рухаються назад. Ущільнююче кільце 25 газового клапана повертається назад і закриває газовий клапан 2. [0025] Використання першої мембрани 131 та другої мембрани 132, які повністю відділяють воду від металевих деталей, таких як шток 31, і використання важеля, який передає високий та низький тиск, дозволяє уникнути того, що металеві деталі, такі як шток, страждають від впливу масштабних мінеральних відкладень та корозії, і дає можливість повернутися назад, як потрібно, штоку 31, гарантуючи безпеку газового водонагрівача. [0026] У першому варіанті реалізації даного винаходу, важіль 15 рухомо закріплений у першій повітряній камері 141 та другій повітряній камері 142. Важіль 15 може хитатися навколо нерухомої осі 14 як центру хитання. [0027] У першому варіанті реалізації даного винаходу, перша мембрана 131 та друга мембрана 132 розташовані в місці з'єднання вузла взаємозв'язку 3 і водного клапана Перша повітряна камера 141 утворена між вузлом взаємозв'язку 3 та першою мембраною 131. Друга повітряна камера 142 утворена між вузлом взаємозв'язку 3 та другою мембраною 132. [0028] У першому варіанті реалізації даного винаходу, отвори 16 зв'язку з повітрям утворені в першій повітряній камері 141 і/або в другій повітряній камері 142. Перша повітряна камера 141 та друга повітряна камера 142 сполучені з зовнішньою атмосферою через отвори 16 зв'язку з повітрям, і кількість отворів 16 зв'язку з повітрям може бути один або більше. [0029] У першому варіанті реалізації даного винаходу, показаного на Фіг. 6, перша повітряна камера 141 додатково містить основу 151 першої мембрани, яка прилягає до першої мембрани 131 і з'єднана з першою тарілкою 161. Водна камера 122 низького тиску додатково має поворотну пружину 112 водної камери низького тиску. Друга повітряна камера 142 додатково має основу 152 другої мембрани. Поворотна пружина 112 водної камери низького тиску з'єднана з другою мембраною 132, яка прилягає до основи 152 другої мембрани, а основа 152 другої мембрани з'єднана з другою тарілкою 162. Коли збільшується різниця тиску між водною камерою 121 високого тиску та водною камерою 122 низького тиску, перша мембрана 131 тисне на основу 151 першої мембрани, і основа 151 першої мембрани тисне на першу тарілку 161. Водна камера високого тиску 121 додатково має стабілізатор 111 потоку води, який може бути встановлений у місці розташування першої мембрани 131 або входу 11 для води. Водна камера 121 високого тиску додатково має пружину. [0030] У першому варіанті реалізації даного винаходу, як показано на Фіг. 5, на одній стороні опори 24 ущільнюючого кільця знаходиться ущільнююче кільце 25 газового клапана, а друга сторона має ступінчасту форму і, відповідно, має внутрішню пружину 22 клапана та зовнішню 4 UA 105828 C2 5 10 15 20 25 30 35 40 45 50 55 пружину 23 клапана. Внутрішня пружина 22 клапана та зовнішня пружина 23 клапана щільно підпирають опору 24 ущільнюючого кільця і пресують ущільнююче кільце 25 газового клапана, що забезпечує герметичність між газовим клапаном і виходом 32 для газу. У місці з'єднання газового клапана 2 і вузла взаємозв'язку З додатково встановлено сполучне ущільнююче кільце 26 для запобігання витоку газу. [0031] Вузол взаємозв'язку 3 додатково включає ущільнююче кільце штока 38, ущільнюючу пружину 34, основу ущільнюючої пружини 37. розрізну шайбу 35 і обмежуючу гайку 36, які, в свою чергу, встановлені на шток 31. Коли шток 31 повертається назад під дією внутрішньої пружини клапана 22 та зовнішньої пружини клапана 23, розрізна шайба 35 блокує основу ущільнюючої пружини 37, і ущільнююча пружина 34 тисне на ущільнююче кільце 38 штока, забезпечуючи герметичність між штоком 31 та вузлом взаємозв'язку 3. [0032] Другий переважний варіант реалізації винаходу полягає в наступному: [0033] Регулятор води і газу, показаний на Фіг. 7, містить мембрани, а саме першу мембрану 131 та другу мембрану 132. [0034] Пристрій передачі тиску включає першу камеру 171 для масла, відокремлену першою мембраною 131 від водної камери 121 високого тиску, яка має встановлену в ній основу 151 першої мембрани. Одна сторона основи 151 першої мембрани впритул з'єднана з першою мембраною 131, а друга сторона з'єднана з одним кінцем штока 31 вузла взаємозв'язку, другий кінець штока 31 з'єднаний із опорою 24 ущільнюючого кільця газового клапана 2. Друга камера 172 для масла, відокремлена другою мембраною 132 від водної камери 122 низького тиску, має основу другої мембрани 152, яка впритул з'єднана з другою мембраною 132. Перша камера 171 для масла та друга камера 172 для масла сполучені одна з одною і заповнені гідравлічним маслом. [0035] Коли водний клапан увімкнений, потік води тече до водної камери 121 високого тиску. У цей момент тиск у водній камері 121 високого тиску більший, ніж у водній камері 122 низького тиску. Тиск водної камери 121 високого тиску передається до основи 151 першої мембрани першою мембраною 131, а тиск водної камери 122 низького тиску передається до основи 152 другої мембрани другою мембраною 132. Оскільки перша камера 171 для масла та друга камера 172 для масла сполучені одна з одною і заповнені гідравлічним маслом, гідравлічне масло тече з першої камери 171 для масла до другої камери 172 для масла під дією водної камери 121 високого тиску. Основа 151 першої мембрани рухається в напрямку штока 31 і тисне на шток 31, і тоді шток 31 вмикає газовий клапан 2. [0036] Коли водний клапан вимкнений, водний потік не проходить через водну камеру 121 високого тиску, і вода у водній камері 121 високого тиску є нерухомою. Тиск у водній камері 121 високого тиску знижується і стає рівним тиску у водній камері 122 низького тиску. Потім шток 31 та ущільнююче кільце газового клапана 25 повертаються назад, і ущільнююче кільце 25 газового клапана закриває газовий клапан. [0037] Використання першої мембрани 131 та другої мембрани 132, які повністю відділяють воду від металевих деталей, таких як шток 31, і використання гідравлічного масла, яке передає високий та низький тиск, дозволяє уникнути того, що металеві деталі, такі як шток, страждають від впливу масштабних мінеральних відкладень та корозії, і дає можливість вернутися назад, як потрібно, штоку 31, гарантуючи безпеку газового водонагрівача. [0038] У варіанті реалізації даного винаходу, перша мембрана 131 та друга мембрана 132 розташовані в місці з'єднання вузла взаємозв'язку 3 та водного клапана 1. Перша камера 171 для масла утворена між вузлом взаємозв'язку 3 та першою мембраною 131, а друга камера 172 для масла утворена між вузлом взаємозв'язку 3 та другою мембраною 132. [0039] У варіанті реалізації даного винаходу, отвори 17 для масла утворені в першій камері 171 для масла і/або другій камері 172 для масла, а отвір 17 для масла має кришку 18 на ньому. Отвори 17 для масла використовують для заливання й зливання гідравлічного масла. [0040] У даному винаході водна камера 121 високого тиску додатково має стабілізатор 111 потоку води, який може бути розташований у місці розташування першої мембрани 131 або входу 11 для води. Стабілізатор 111 потоку води має пружину. Водна камера 122 низького тиску додатково має поворотну пружину 112 водної камери низького тиску, з'єднану з другою мембраною 132. [0041] Хоча винахід був описаний у зв'язку з тими варіантами реалізації, які на даний момент вважаються найбільш практичними і переважними, слід розуміти, що винахід не обмежується описаними варіантами реалізації, але навпаки, призначений для того, щоб охопити різні модифікації і еквівалентні конструкції в межах сутності та об'єму винаходу. 5 UA 105828 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 1. Регулятор води і газу в газовому нагрівачі, який містить: газовий клапан; водний клапан, із розташованими вертикально одна над одною водною камерою високого тиску і водною камерою низького тиску, які сполучені трубкою Вентурі; вузол взаємозв'язку з виходом для газу, який сполучає газовий клапан і водний клапан; при цьому водний клапан сполучений із вузлом взаємозв'язку, утворюючи пристрій передачі тиску, а шток вузла взаємозв′язку розміщений у водній камері, який відрізняється тим, що містить першу та другу мембрани; а пристрій передачі тиску містить: першу повітряну камеру, що відокремлена від водної камери високого тиску першою мембраною; перша повітряна камера має першу тарілку, яка з′єднана з першою мембраною і з′єднана з одним кінцем штока вузла взаємозв′язку, а другий кінець штока вузла з′єднаний із опорою ущільнюючого кільця газового клапана; другу повітряну камеру, що відокремлена від водної камери низького тиску другою мембраною; друга повітряна камера має другу тарілку, з′єднану із другою мембраною; перша повітряна камера та друга повітряна камера сполучені одна з одною, а перша тарілка сполучена з другою тарілкою за допомогою важеля; або пристрій передачі тиску містить: першу камеру для масла, відокремлену від водної камери високого тиску першою мембраною; перша камера для масла містить основу першої мембрани, одна сторона якої впритул з′єднана з першою мембраною, а друга сторона з′єднана з одним кінцем штока вузла взаємозв′язку, другий кінець штока з′єднаний із опорою ущільнюючого кільця газового клапана; другу камеру для масла, відокремлену від водної камери низького тиску другою мембраною; друга камера для масла має основу другої мембрани, яка з′єднана з другою мембраною; перша камера для масла та друга камера для масла сполучені одна з одною і заповнені гідравлічним маслом. 2. Регулятор за п. 1, який відрізняється тим, що перша мембрана та друга мембрана розташовані в місці з'єднання вузла взаємозв'язку та водного клапана, перша повітряна камера утворена між вузлом взаємозв'язку та першою мембраною, і друга повітряна камера утворена між вузлом взаємозв'язку та другою мембраною. 3. Регулятор за п. 2, який відрізняється тим, що перша повітряна камера і/або друга повітряна камера містить(ять) отвір(ори) зв'язку з повітрям. 4. Регулятор за п. 3, який відрізняється тим, що перша повітряна камера додатково містить основу першої мембрани, одна сторона якої впритул з'єднана з першою мембраною, а друга сторона з'єднана з першою тарілкою; водна камера низького тиску додатково містить поворотну пружину водної камери низького тиску, а друга повітряна камера додатково містить основу другої мембрани; поворотна пружина водної камери низького тиску опирається на другу мембрану; одна сторона основи другої мембрани впритул з'єднана з другою мембраною, а друга сторона з'єднана з другою тарілкою. 5. Регулятор за п. 1, який відрізняється тим, що перша мембрана та друга мембрана розташовані в місці з'єднання вузла взаємозв'язку та водного клапана, перша камера для масла утворена між вузлом взаємозв'язку та першою мембраною, і друга камера для масла утворена між вузлом взаємозв'язку та другою мембраною. 6. Регулятор за п. 5, який відрізняється тим, що перша камера для масла і/або друга камера для масла має(ють) отвір(ори) для масла, утворений(і) у ній(них), при цьому отвір(ори) для масла має(ють) кришку(и), встановлену(і) на ньому(них). 7. Регулятор за п. 4 або 6, який відрізняється тим, що одна сторона опори ущільнюючого кільця має ущільнююче кільце, а друга її сторона є підпружиненою. 6 UA 105828 C2 7 UA 105828 C2 8 UA 105828 C2 9 UA 105828 C2 10 UA 105828 C2 11 UA 105828 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
