Регулятор тиску газу

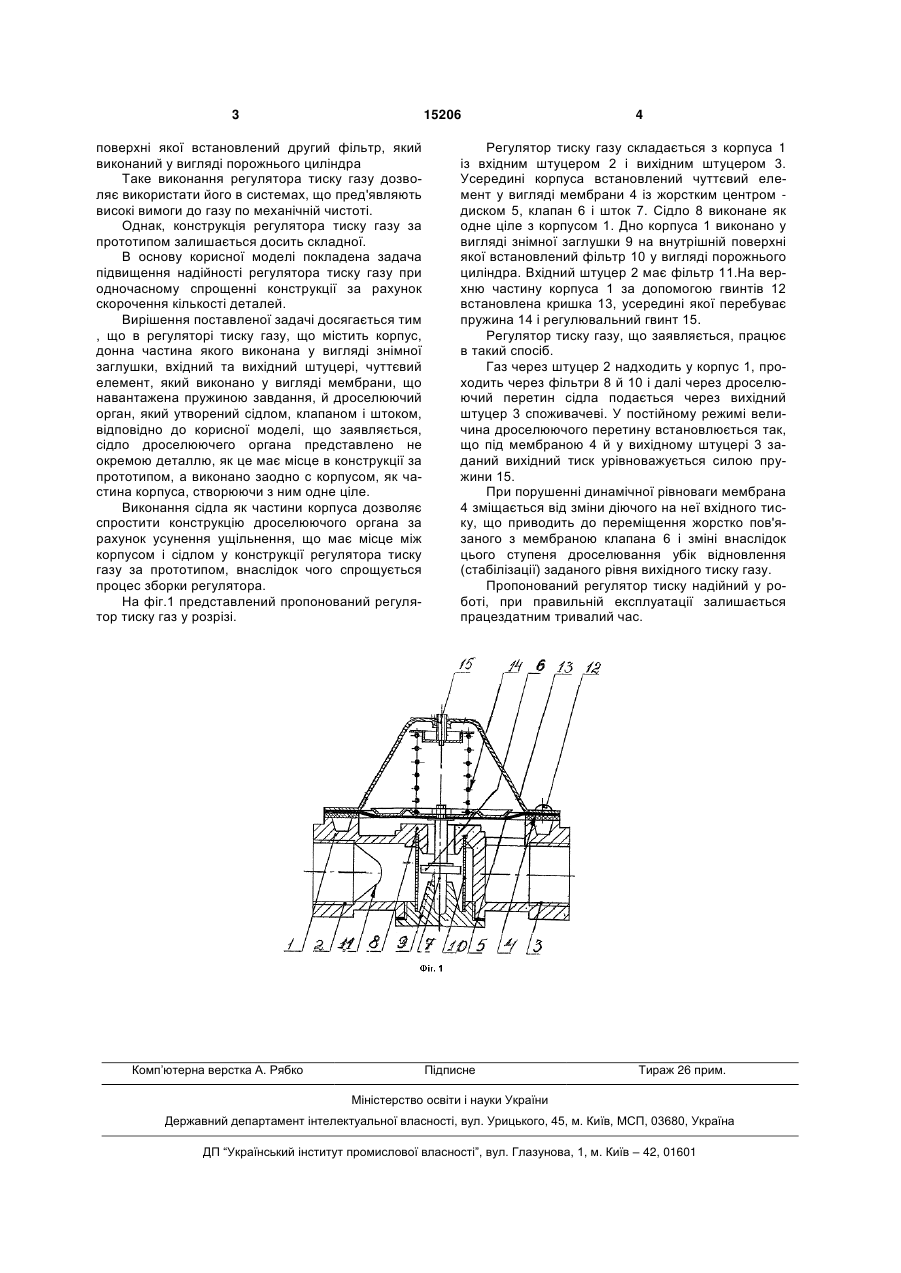

Регулятор тиску газу, що складається з корпуса, донна частина якого виконана у вигляді знімної заглушки, вхідного та вихідного штуцерів, чутливого елемента, що виконано у вигляді мембрани, яка навантажена пружиною завдання, і дроселюючого органа, утвореного сідлом, штоком та клапаном, який відрізняється тим, що сідло виконане як частина корпуса. (19) (21) u200512608 (22) 27.12.2005 (24) 15.06.2006 (46) 15.06.2006, Бюл. № 6, 2006 р. (72) Потикевіч Юрій Васильовіч, Рубан Юрій Володимирович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПРОМЗВ'ЯЗОК" 3 15206 поверхні якої встановлений другий фільтр, який виконаний у вигляді порожнього циліндра Таке виконання регулятора тиску газу дозволяє використати його в системах, що пред'являють високі вимоги до газу по механічній чистоті. Однак, конструкція регулятора тиску газу за прототипом залишається досить складної. В основу корисної моделі покладена задача підвищення надійності регулятора тиску газу при одночасному спрощенні конструкції за рахунок скорочення кількості деталей. Вирішення поставленої задачі досягається тим , що в регуляторі тиску газу, що містить корпус, донна частина якого виконана у вигляді знімної заглушки, вхідний та вихідний штуцері, чуттєвий елемент, який виконано у вигляді мембрани, що навантажена пружиною завдання, й дроселюючий орган, який утворений сідлом, клапаном і штоком, відповідно до корисної моделі, що заявляється, сідло дроселюючего органа представлено не окремою деталлю, як це має місце в конструкції за прототипом, а виконано заодно с корпусом, як частина корпуса, створюючи з ним одне ціле. Виконання сідла як частини корпуса дозволяє спростити конструкцію дроселюючого органа за рахунок усунення ущільнення, що має місце між корпусом і сідлом у конструкції регулятора тиску газу за прототипом, внаслідок чого спрощується процес зборки регулятора. На фіг.1 представлений пропонований регулятор тиску газ у розрізі. Комп’ютерна верстка А. Рябко 4 Регулятор тиску газу складається з корпуса 1 із вхідним штуцером 2 і вихідним штуцером 3. Усередині корпуса встановлений чуттєвий елемент у вигляді мембрани 4 із жорстким центром диском 5, клапан 6 і шток 7. Сідло 8 виконане як одне ціле з корпусом 1. Дно корпуса 1 виконано у вигляді знімної заглушки 9 на внутрішній поверхні якої встановлений фільтр 10 у вигляді порожнього циліндра. Вхідний штуцер 2 має фільтр 11.На верхню частину корпуса 1 за допомогою гвинтів 12 встановлена кришка 13, усередині якої перебуває пружина 14 і регулювальний гвинт 15. Регулятор тиску газу, що заявляється, працює в такий спосіб. Газ через штуцер 2 надходить у корпус 1, проходить через фільтри 8 й 10 і далі через дроселюючий перетин сідла подається через вихідний штуцер 3 споживачеві. У постійному режимі величина дроселюючого перетину встановлюється так, що під мембраною 4 й у вихідному штуцері 3 заданий вихідний тиск урівноважується силою пружини 15. При порушенні динамічної рівноваги мембрана 4 зміщається від зміни діючого на неї вхідного тиску, що приводить до переміщення жорстко пов'язаного з мембраною клапана 6 і зміні внаслідок цього ступеня дроселювання убік відновлення (стабілізації) заданого рівня вихідного тиску газу. Пропонований регулятор тиску надійний у роботі, при правильній експлуатації залишається працездатним тривалий час. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
