Регулятор тиску газу стабілізуючого типу
Номер патенту: 40131
Опубліковано: 25.03.2009
Автори: Матвієнко Андрій Михайлович, Тимошенко В'ячеслав Михайлович
Формула / Реферат
Регулятор тиску газу стабілізуючого типу, що складається з корпусу регулятора, кришки мембранної коробки, корпусу мембранної коробки, мембран, штока, пружини, сідла клапана, пробки, який відрізняється тим, що з метою підвищення ефективності ущільнення клапан виконаний у вигляді зрізаного конуса і з'єднаний із додатково встановленою напрямною.
Текст

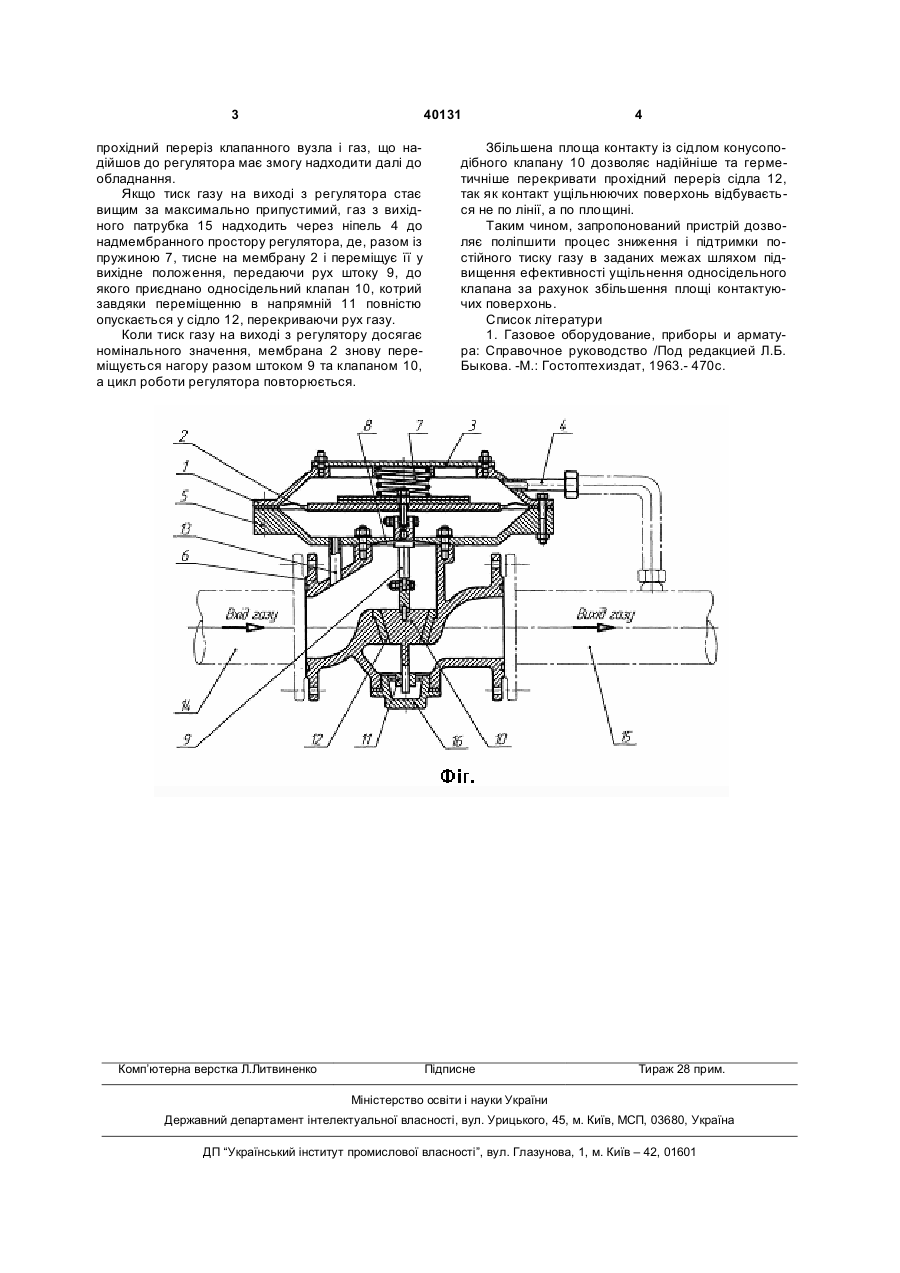

Регулятор тиску газу стабілізуючого типу, що складається з корпусу регулятора, кришки мембранної коробки, корпусу мембранної коробки, мембран, штока, пружини, сідла клапана, пробки, який відрізняється тим, що з метою підвищення ефективності ущільнення клапан виконаний у вигляді зрізаного конуса і з'єднаний із додатково встановленою напрямною. (19) (21) u200812662 (22) 29.10.2008 (24) 25.03.2009 (46) 25.03.2009, Бюл.№ 6, 2009 р. (72) ТИМОШЕНКО В'ЯЧЕСЛАВ МИХАЙЛОВИЧ, UA, МАТВІЄНКО АНДРІЙ МИХАЙЛОВИЧ, UA (73) ПОЛТАВСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ ІМЕНІ ЮРІЯ КОНДРАТЮКА, UA 3 40131 прохідний переріз клапанного вузла і газ, що надійшов до регулятора має змогу надходити далі до обладнання. Якщо тиск газу на виході з регулятора стає вищим за максимально припустимий, газ з вихідного патрубка 15 надходить через ніпель 4 до надмембранного простору регулятора, де, разом із пружиною 7, тисне на мембрану 2 і переміщує її у вихідне положення, передаючи рух штоку 9, до якого приєднано односідельний клапан 10, котрий завдяки переміщенню в напрямній 11 повністю опускається у сідло 12, перекриваючи рух газу. Коли тиск газу на виході з регулятору досягає номінального значення, мембрана 2 знову переміщується нагору разом штоком 9 та клапаном 10, а цикл роботи регулятора повторюється. Комп’ютерна верстка Л.Литвиненко 4 Збільшена площа контакту із сідлом конусоподібного клапану 10 дозволяє надійніше та герметичніше перекривати прохідний переріз сідла 12, так як контакт ущільнюючих поверхонь відбувається не по лінії, а по площині. Таким чином, запропонований пристрій дозволяє поліпшити процес зниження і підтримки постійного тиску газу в заданих межах шляхом підвищення ефективності ущільнення односідельного клапана за рахунок збільшення площі контактуючих поверхонь. Список літератури 1. Газовое оборудование, приборы и арматура: Справочное руководство /Под редакцией Л.Б. Быкова. -М.: Гостоптехиздат, 1963.- 470с. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюController of gas pressure of stabilizing type
Автори англійськоюTymoshenko Viacheslav Mykhailovych, Matvienko Andrii Mykhailovych
Назва патенту російськоюРегулятор давления газа стабилизирующего типа
Автори російськоюТимошенко Вячеслав Михайлович, Матвиенко Андрей Михайлович
МПК / Мітки
МПК: G05D 16/00, F16K 1/00
Мітки: типу, газу, регулятор, стабілізуючого, тиску
