Номер патенту: 107207

Опубліковано: 10.12.2014

Автор: Хоутон Брайан Гарі

Завантажити PDF файл.

Формула / Реферат

1. Пристрій для доставки приманки, призначений для застосування рибалкою, який включає в себе вмістище, в яке може бути уміщена приманка, виконане з уможливленням його прикріплення до волосіні та розкривання при зіткненні з водою, причому це вмістище включає в себе дві частини, шарнірно з'єднані одна з іншою у місці, розташованому на задньому кінці вмістища, пружину, виконану та розташовану таким чином, щоб спричиняти розкриття пристрою для доставки приманки, і обмежувач, виконаний та розташований таким чином, щоб обмежувати розкриття двох частин вмістища.

2. Пристрій для доставки приманки за п. 1, який відрізняється тим, що зазначені дві частини вмістища є подібними, тобто загалом являють собою дві подібні половини.

3. Пристрій для доставки приманки за п. 1 або п. 2, який відрізняється тим, що обмежувач виконаний та розташований таким чином, щоб обмежувати розкриття вмістища кутом від 35° до 100°.

4. Пристрій для доставки приманки за п. 3, який відрізняється тим, що обмежувач виконаний та розташований таким чином, щоб обмежувати розкриття вмістища кутом 45°.

5. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має аеродинамічну краплеподібну форму.

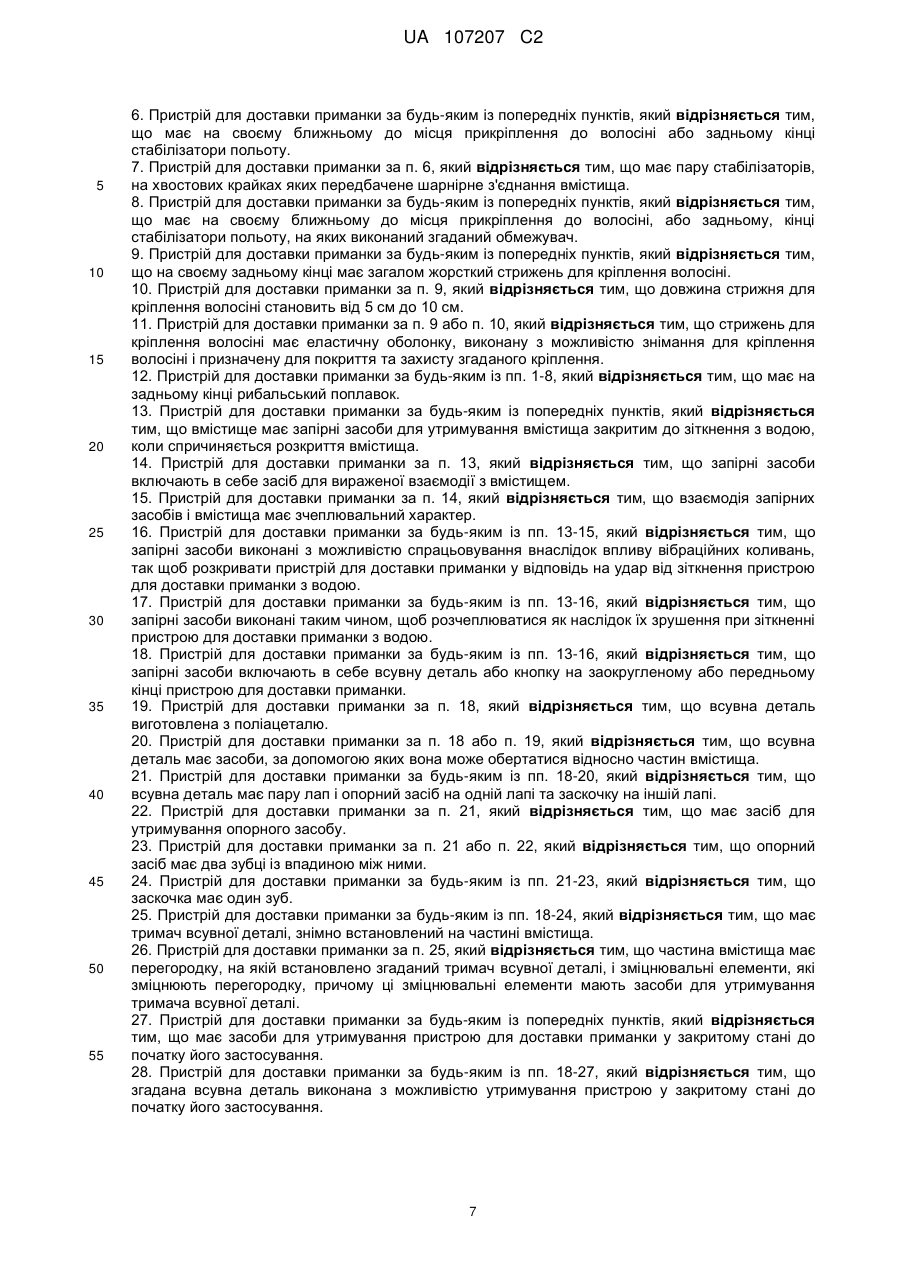

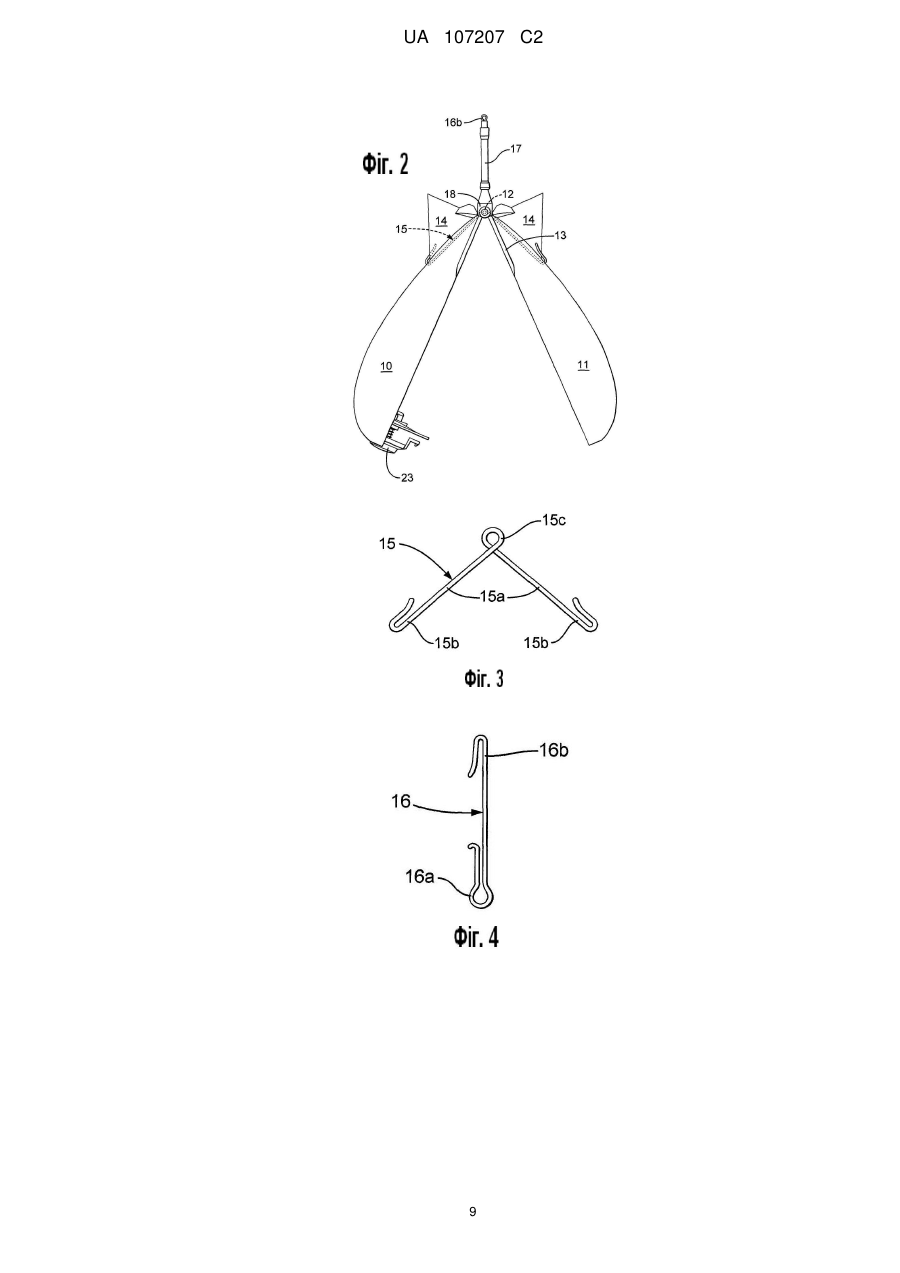

6. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має на своєму ближньому до місця прикріплення до волосіні або задньому кінці стабілізатори польоту.

7. Пристрій для доставки приманки за п. 6, який відрізняється тим, що має пару стабілізаторів, на хвостових крайках яких передбачене шарнірне з'єднання вмістища.

8. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має на своєму ближньому до місця прикріплення до волосіні, або задньому, кінці стабілізатори польоту, на яких виконаний згаданий обмежувач.

9. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що на своєму задньому кінці має загалом жорсткий стрижень для кріплення волосіні.

10. Пристрій для доставки приманки за п. 9, який відрізняється тим, що довжина стрижня для кріплення волосіні становить від 5 см до 10 см.

11. Пристрій для доставки приманки за п. 9 або п. 10, який відрізняється тим, що стрижень для кріплення волосіні має еластичну оболонку, виконану з можливістю знімання для кріплення волосіні і призначену для покриття та захисту згаданого кріплення.

12. Пристрій для доставки приманки за будь-яким із пп. 1-8, який відрізняється тим, що має на задньому кінці рибальський поплавок.

13. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що вмістище має запірні засоби для утримування вмістища закритим до зіткнення з водою, коли спричиняється розкриття вмістища.

14. Пристрій для доставки приманки за п. 13, який відрізняється тим, що запірні засоби включають в себе засіб для вираженої взаємодії з вмістищем.

15. Пристрій для доставки приманки за п. 14, який відрізняється тим, що взаємодія запірних засобів і вмістища має зчеплювальний характер.

16. Пристрій для доставки приманки за будь-яким із пп. 13-15, який відрізняється тим, що запірні засоби виконані з можливістю спрацьовування внаслідок впливу вібраційних коливань, так щоб розкривати пристрій для доставки приманки у відповідь на удар від зіткнення пристрою для доставки приманки з водою.

17. Пристрій для доставки приманки за будь-яким із пп. 13-16, який відрізняється тим, що запірні засоби виконані таким чином, щоб розчеплюватися як наслідок їх зрушення при зіткненні пристрою для доставки приманки з водою.

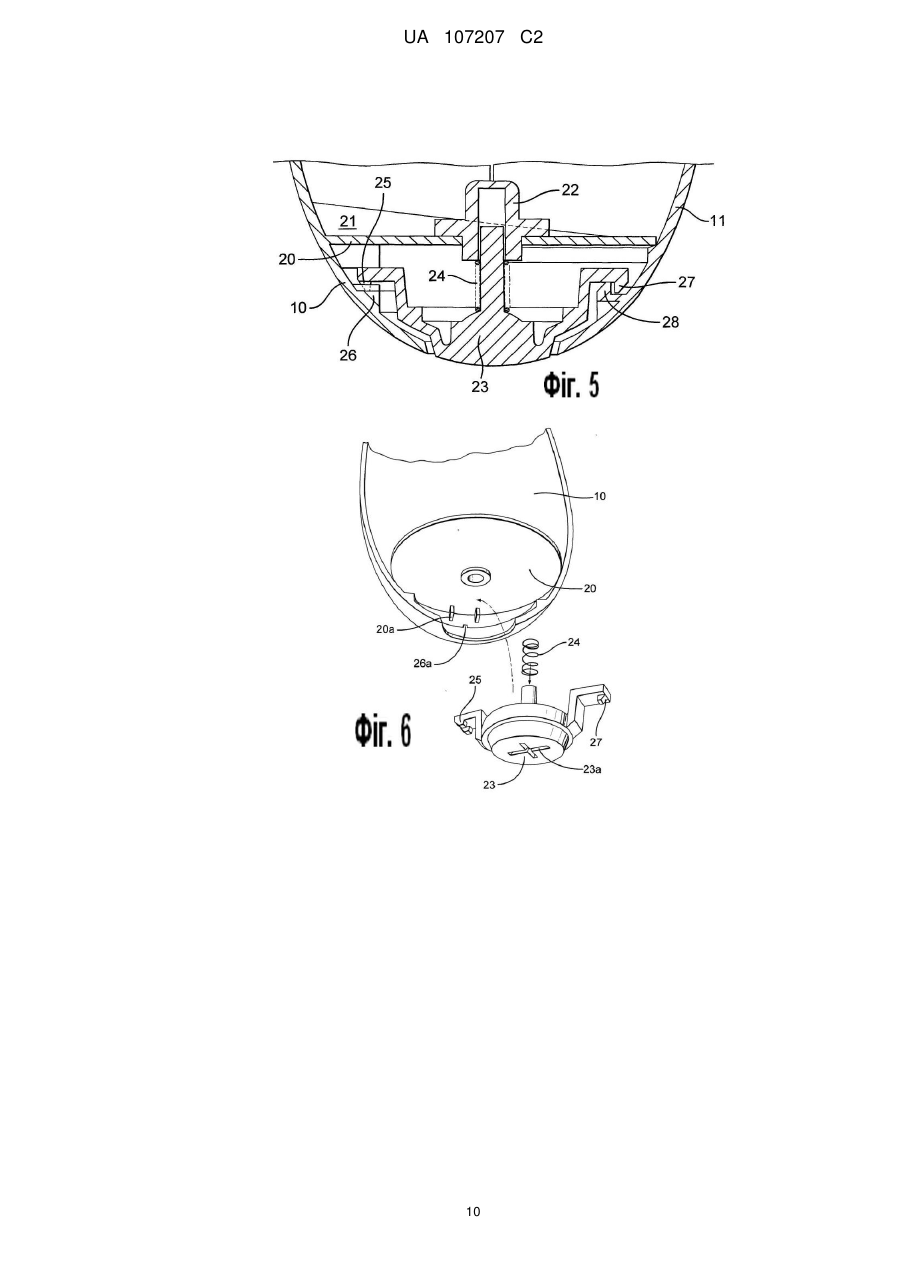

18. Пристрій для доставки приманки за будь-яким із пп. 13-16, який відрізняється тим, що запірні засоби включають в себе всувну деталь, або кнопку, на заокругленому, або передньому, кінці пристрою для доставки приманки.

19. Пристрій для доставки приманки за п. 18, який відрізняється тим, що всувна деталь виготовлена з поліацеталю.

20. Пристрій для доставки приманки за п. 18 або п. 19, який відрізняється тим, що всувна деталь має засоби, за допомогою яких вона може обертатися відносно частин вмістища.

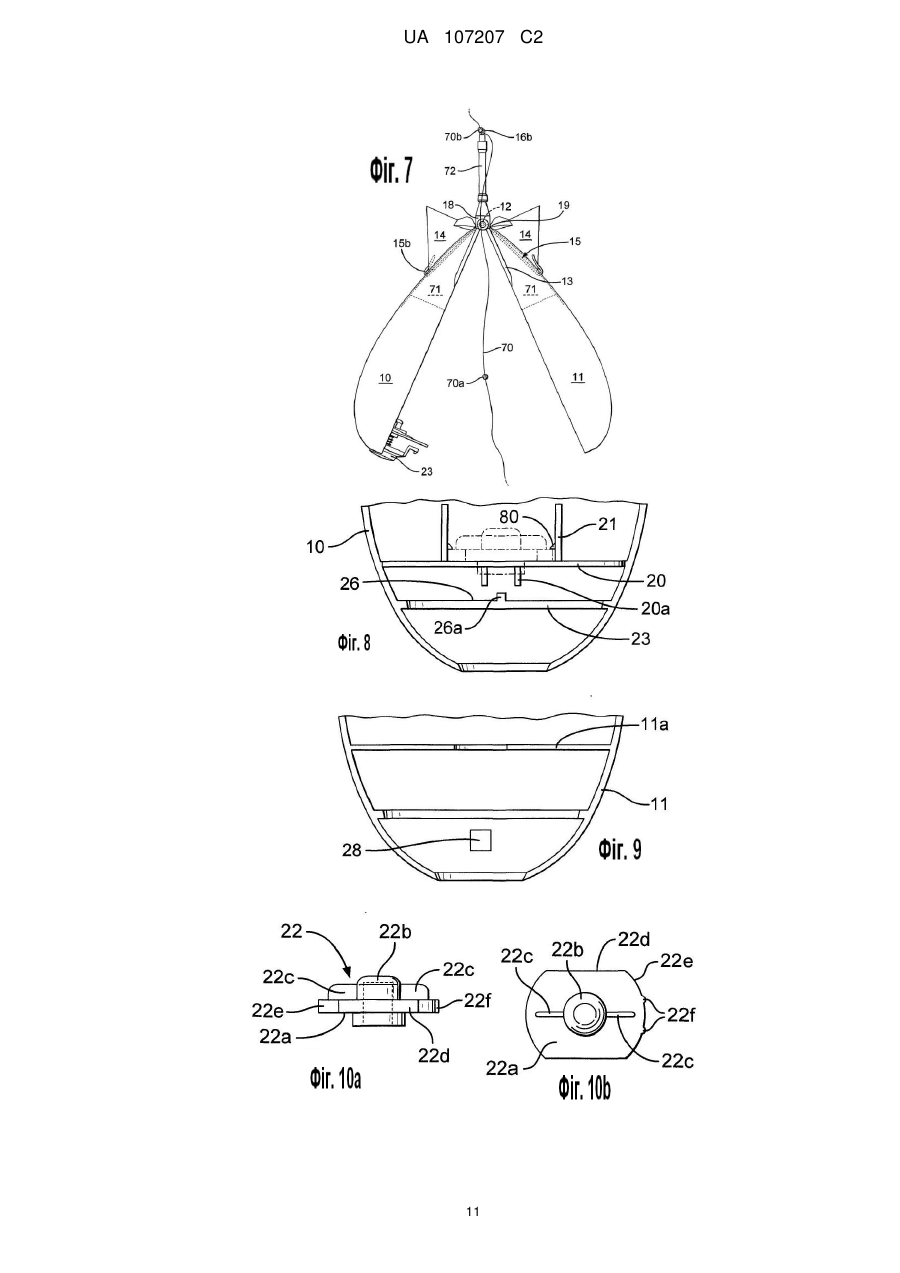

21. Пристрій для доставки приманки за будь-яким із пп. 18-20, який відрізняється тим, що всувна деталь має пару лап і опорний засіб на одній лапі та заскочку на іншій лапі.

22. Пристрій для доставки приманки за п. 21, який відрізняється тим, що має засіб для утримування опорного засобу.

23. Пристрій для доставки приманки за п. 21 або п. 22, який відрізняється тим, що опорний засіб має два зубці із впадиною між ними.

24. Пристрій для доставки приманки за будь-яким із пп. 21-23, який відрізняється тим, що заскочка має один зуб.

25. Пристрій для доставки приманки за будь-яким із пп. 18-24, який відрізняється тим, що має тримач всувної деталі знімно встановлений на частині вмістища.

26. Пристрій для доставки приманки за п. 25, який відрізняється тим, що частина вмістища має перегородку, на якій встановлено згаданий тримач всувної деталі, і зміцнювальні елементи, які зміцнюють перегородку, причому ці зміцнювальні елементи мають засоби для утримування тримача всувної деталі.

27. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має засоби для утримування пристрою для доставки приманки у закритому стані до початку його застосування.

28. Пристрій для доставки приманки за будь-яким із пп. 18-27, який відрізняється тим, що згадана всувна деталь виконана з можливістю утримування пристрою у закритому стані до початку його застосування.

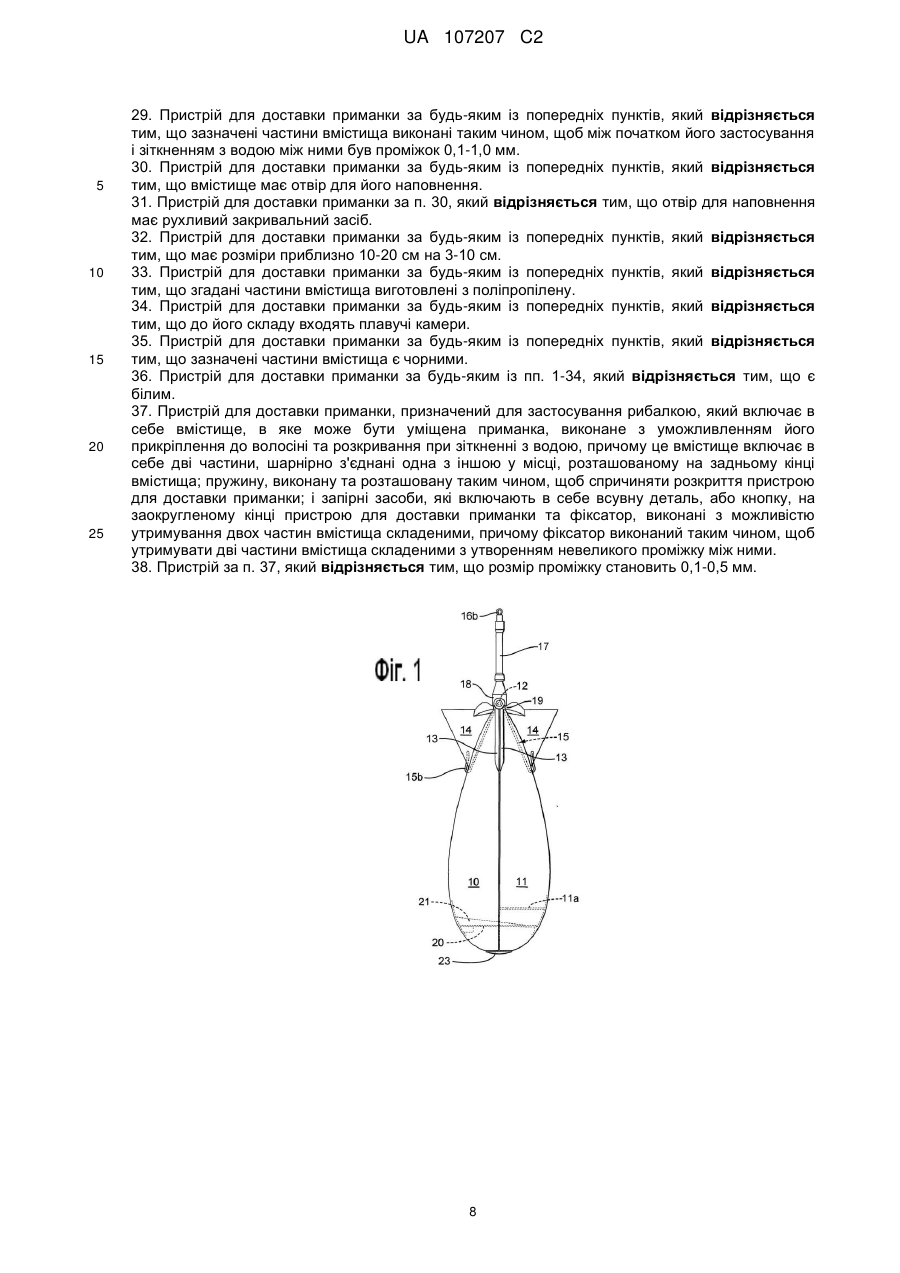

29. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що зазначені частини вмістища виконані таким чином, щоб між початком його застосування і зіткненням з водою між ними був проміжок 0,1-1,0 мм.

30. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що вмістище має отвір для його наповнення.

31. Пристрій для доставки приманки за п. 30, який відрізняється тим, що отвір для наповнення має рухливий закривальний засіб.

32. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має розміри приблизно 10-20 см на 3-10 см.

33. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що згадані частини вмістища виготовлені з поліпропілену.

34. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що до його складу входять плавучі камери.

35. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що зазначені частини вмістища є чорними.

36. Пристрій для доставки приманки за будь-яким із пп. 1-34, який відрізняється тим, що є білим.

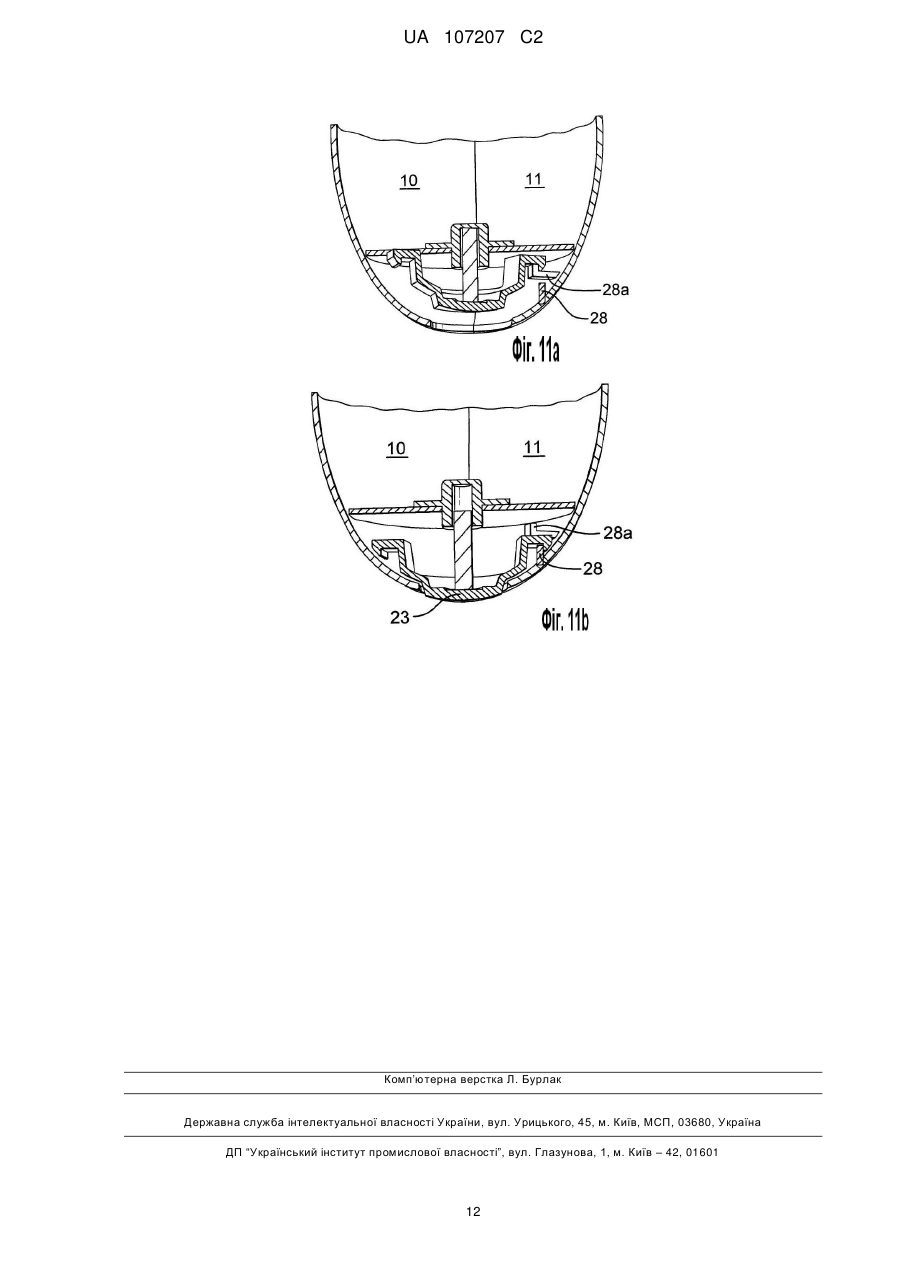

37. Пристрій для доставки приманки, призначений для застосування рибалкою, який включає в себе вмістище, в яке може бути уміщена приманка, виконане з уможливленням його прикріплення до волосіні та розкривання при зіткненні з водою, причому це вмістище включає в себе дві частини, шарнірно з'єднані одна з іншою у місці, розташованому на задньому кінці вмістища; пружину, виконану та розташовану таким чином, щоб спричиняти розкриття пристрою для доставки приманки; і запірні засоби, які включають в себе всувну деталь, або кнопку, на заокругленому кінці пристрою для доставки приманки та фіксатор, виконані з можливістю утримування двох частин вмістища складеними, причому фіксатор виконаний таким чином, щоб утримувати дві частини вмістища складеними з утворенням невеликого проміжку між ними.

38. Пристрій за п. 37, який відрізняється тим, що розмір проміжку становить 0,1-0,5 мм.

Текст

Реферат: Пристрій для доставки приманки, призначений для застосування рибалкою, який містить вмістище, в яке може бути уміщена приманка, виконане з уможливленням його прикріплення до волосіні та розкривання при зіткненні з водою, причому це вмістище має дві частини (10, 11), шарнірно з'єднані одна з іншою у місці, розташованому на задньому кінці вмістища, пружину (15), виконану та розташовану таким чином, щоб спричиняти розкриття пристрою для доставки приманки, і обмежувач (19), виконаний та розташований таким чином, щоб обмежувати розкриття двох частин вмістища. UA 107207 C2 (12) UA 107207 C2 UA 107207 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід стосується рибальського приладдя для доставляння приманки у певне місце водного простору під час риболовлі. Рівень техніки Традиційно для того, щоб приманити рибу до певної ділянки водного простору і заохотити її до годування, рибалка формував з, наприклад, личинок в тісті, кульки приманки і кидав їх у відповідне місце. Це завжди було не надто ефективним, тому що окремі шматочки тіста могли не містити корму, необхідно було принести тісто або його інгредієнти на місце ловлі риби і тісто не завжди повністю вивільнювало начинку. Також відома клітка у вигляді ребристого перфорованого циліндра, виконаного з уможливленням його прикріплення до риболовної волосіні своєю задньою частиною, яка є відкритою, тоді як передня частина має округлий поплавок. Використання такої клітки або будь-яких інших засобів, які не мають матриці для утримування приманки, пов'язане з ризиком того, що не вся приманка буде доставлена до бажаного місця. Цим винаходом пропонується засіб для доставляння рибалкою приманки у бажане місце водного простору коли він планує ловити рибу. У патентній заявці WO 2009/098507 описані пристрої для доставки приманки (або принади) нового типу. Цей винахід стосується вдосконалень пристроїв для доставки приманки (або принади), описаних у згаданій патентній заявці. Суть винаходу Відповідно до цього винаходу пристрій для доставки приманки (або принади), призначений для застосування рибалкою, включає в себе вмістище, в яке може бути уміщена приманка, виконане з уможливленням його прикріплення до волосіні та розкривання при зіткненні з водою, причому це вмістище включає в себе дві частини, шарнірно з'єднані одна з іншою у місці, розташованому на задньому кінці вмістища, пружину, виконану та розташовану таким чином, щоб спричиняти розкриття пристрою для доставки приманки, і обмежувач, виконаний та розташований таким чином, щоб обмежувати розкриття двох частин вмістища. За варіантом, якому віддається перевага, дві частини вмістища є подібними, тобто загалом являють собою дві подібні половини. Сенс обмеження розкриття вмістища кутом приблизно 35-55°, за варіантом, якому віддають перевагу - 45°, полягає в тому, що, з одного боку, воно забезпечує вивільнення всієї приманки після розкривання, але при цьому сприяє контрольованому вимотуванню пристрою для доставки приманки, запобігаючи зав'язуванню волосіні у вузли та її заплутуванню та мінімізуючи спротив води. Отже, уможливлюється відносно плавне м'яке (на противагу уривчастому) вимотування, при якому пристрій для доставки приманки ковзає поверхнею води. Цьому також сприяє та обставина, що завдяки цьому винаходу частини вмістища пристрою для доставки приманки досить жорстко утримуються розкритими на заздалегідь визначений кут пружиною, яка спричиняє їх розкривання, та обмежувачем, який запобігає їх надмірному розкриванню. Забезпечення м'якого вимотування також означає, що вимотування може бути здійснене швидко, мінімізуючи час між вивільненням приманки з пристрою і закиданням рибальської волосіні, що може бути особливо важливим при лові риби у рухомій воді (наприклад, де є теча). Було виявлено, що, окрім обмежувачів, плавному м'якому вимотуванню пристрою для доставки приманки може додатково сприяти застосування відносно жорсткого стрижня, який простягається від заднього кінця вмістища, утворюючи кріпильний елемент для кріплення до волосіні. Цей кріпильний елемент може мати довжину порядка 40-60 мм. Прикріплення його до шарніра забезпечує перевагу, яка полягає в тому, що забезпечується більша вільність кутового переміщення навколо вісі шарніра, ніж в площині, в якій знаходиться шарнір. Як правило, кутова вільність навколо осі шарніра може бути близько 40°, і не більше 10° в площині, в якій знаходиться шарнір. Як буде тепер зрозуміло фахівцю, спосіб застосування в процесі риболовлі запропонованого даним винаходом пристрою для доставки приманки, якому віддається перевага, включає такі кроки: 1. закидають маркерний поплавок у місце на воді, обране для риболовлі; 2. закидають одне або декілька вудилищ, споряджених гачками з наживкою, на ділянку поблизу маркерного поплавка; 3. закидають наповнений пристрій для доставки приманки на ділянку поблизу маркерного поплавка, щоб він розкрився при зіткненні з водою і вивільнив приманку на цій ділянці, після чого вимотують розкритий пристрій для доставки приманки; 4. чекають, поки риба клюне! Проте у випадках, коли є ймовірним зіскакування наживки з гачка раніше, ніж він досягне визначеного місця рибної ловлі, гачок з наживкою може бути розміщений всередині пристрою 1 UA 107207 C2 5 10 15 20 25 30 35 40 45 50 55 60 для доставки приманки, так що вивільнення приманки і виведення гачка з наживкою у робоче положення (для ловлі) можуть відбуватися одночасно. У такому випадку пристрій для доставки приманки може бути виконаний таким чином, щоб відігравати роль поплавка для вказування місця, де клюнула риба, наприклад, шляхом його оснащення плавучою камерою, яка може бути вбудованою або встановлюваною знімно. В цьому випадку згаданий кріпильний стрижень може бути виконаний та розфарбований як поплавок. У варіантах здійснення цього винаходу, яким віддається перевага, пристрій для доставки приманки має аеродинамічну обтічну каплеподібну, подібну до дирижабля або подібну до аеростата форму, і включає в себе підпружинену всувну деталь, або кнопку, встановлену в одній з половин вмістища на її заокругленому кінці, причому ця всувна деталь має заскочку, виконану з можливістю зчеплення з фіксатором, розташованим на іншій половині вмістища, так що коли пристрій для доставки приманки стикається з водою, всувна деталь зрушується так, що заскочка та фіксатор розчеплюються. Перевага віддається такому конструктивному виконанню фіксатора та заскочки, що для їх розчеплення достатньо лише невеликого зусилля, тобто такому, що пристрій для доставки приманки залишається закритим під час закидування, але розкривається при зіткненні з водою навіть якщо всувна деталь ледь торкається води, або навіть взагалі з нею не контактує. Іншими словами, може виявитися можливим обійтися і без окремої всувної деталі і покладатися на спричинення розкриття пристрою для доставки приманки ударною силою, яка виникає в результаті зіткнення з водою. Розрізнянню ситуації "перед закидуванням" або "в процесі закидування" та ситуації "зіткнення з водою" може сприяти конструкція, що передбачає розташування двох частин вмістища з невеликим проміжком між ними, наприклад 0,1-0,5 мм, в закритому положенні в стані спокою і під час закидування, так що при зіткненні з водою дві частини вмістища також будуть ударятися одна об іншу. В одній особливо доцільній конструкції в одній половині вмістища передбачена перегородка, на якій встановлений тримач всувної деталі, який утримує підпружинену всувну деталь, при цьому на згаданій всувній деталі передбачена заскочка, виконана з можливістю взаємодії з фіксатором, передбаченим на іншій половині вмістища, при цьому ці дві половини вмістища на передньому, або заокругленому, кінці пристрою для доставки приманки утворюють отвір, який закривається всувною деталлю. Ефективною буде реалізація, за якою перегородка, яка може бути зміцнена відповідними зміцнювальними елементами, також призначена для підтримування форми половини вмістища, в якій вона передбачена, і має таку форму, що вона по суті прилягає до внутрішньої поверхні внутрішнього обводу іншої половини вмістища, певною мірою сприяючи підтримуванню форми іншої половини вмістища, водночас запобігаючи забруднюванню всувної деталі приманкою. За варіантом, якому віддається перевага, на задньому, або хвостовому, кінці пристрою для доставки приманки розташовані стабілізатори польоту, і відповідні стабілізатори з'єднані з утворенням шарніру для розкриття пристрою для доставки приманки. Обмежувач може включати в себе пару спільно діючих деталей, кожна з яких виконана на задньому кінці відповідної з частин вмістища. За варіантом, якому віддається перевага, вони виконані на хвостових крайках стабілізаторів, які є поперечними по відношенню до стабілізаторів, на яких може бути утворений шарнір. Перевага віддається варіанту здійснення, за якого деталі обмежувача виконані та розташовані таким чином, щоб впиратися у згаданий відносно жорсткий кріпильний стрижень, тим самим обмежуючи розкриття пристрою для доставки приманки. Засоби, які уможливлюють розкриття вмістища при зіткненні з водою, наприклад, всувна деталь і фіксатор, можуть бути регульовними, для враховування різних сценаріїв удару або зношування і послаблення пружини. Всувна деталь може мати можливість обертатися між двома або більше положеннями фіксації різної висоти, або змінної фіксації. Для цього всувна деталь може мати такі елементи як паз або виступ, які б полегшували його обертання. Фактично згадані засоби можуть бути регульовними, допускаючи перемикання у конфігурацію, в якій пристрій для доставки приманки заблокований від розкриття, наприклад, під час транспортування. Якщо використовується підпружинена всувна деталь, пружина може бути встановлена таким чином, щоб тиснути на циліндричну деталь, яка виконана з можливістю знімання з пристрою для доставки приманки для уможливлення знімання пружини і всувної деталі для очищення, заміни або регулювання. Відповідно до альтернативних варіантів здійснення цього винаходу вмістище може мати запірні засоби, які взаємодіють з деталлю певної ваги, при цьому запірні засоби утримують вмістище закритим, але при зіткненні з водою продовження руху деталі певної ваги вивільнює 2 UA 107207 C2 5 10 15 20 25 30 35 40 45 50 55 заскочку з вмістища і уможливлює розкриття вмістища. Запірні засоби і деталь певної ваги можуть бути приєднані до волосіні таким чином, що під час закидання заскочка утримує вмістище закритим. З цією метою, або як альтернатива приєднанню заскочки до волосіні, заскочка може мати певний засіб для не надто потужного вираженого зчеплення з вмістищем, наприклад, фіксатор або магніт. Або ж запірний засіб та деталь певної ваги можуть утримуватися в закритому стані засобом-пружиною, таким як пружна деталь. Ще один спосіб утримування заскочки у стані зчеплення до того, як відкриття стане бажаним, - волосінь або її продовження обводять навколо петлі, прикріпленої до заскочки, і потім закріплюють, можливо, поруч із ближнім до місця прикріплення кінцем деталі вмістища, тим самим подвоюючи силу, з якою волосінь утримує заскочку у закритому положенні. Якщо форма вмістища така, що під дією сили закидання приманка може розкрити вмістище, запірний засіб може бути виконаний так, щоб перешкоджати цьому. Наприклад, запірні засоби можуть бути виконані з можливістю регулювання для враховування різної кількості уміщеної приманки. Відповідно, для регулювання міцності заскочки може передбачатися гвинтовий засіб, можливо зі шкалою для регулювання міцності заскочки. У такий спосіб можна, наприклад, регулювати тиск пружини або розташування одного магніту відносно іншого. Засоби, які сприяють розкриттю вмістища при зіткненні з водою, включають в себе стабілізатори польоту, належним чином розташовані плавучі пристрої або камери, пружні деталі, а також виготовлення вмістища або його частини із швидкорозчинного матеріалу. Той або інший з наведених засобів або їх комбінація можуть бути придатними залежно від конкретних обставин риболовлі. Якщо застосовуються стабілізатори, вони можуть бути розхильчастими назовні під гострим кутом і виконані та розташовані так, що їх передні поверхні стикаються з водою, спричиняючи тим самим розведення частин вмістища. Стабілізатори, якщо заскочка розташована в місці їх розташування, можуть "циркулем" охоплювати заскочку з двох боків і можуть невеликою мірою утримувати заскочку на місці завдяки силі тертя. Як правило, кут нахилу стабілізаторів до поздовжньої осі вмістища може становити 25-55°, можливо, оптимальним значенням є 45°. Стабілізатори можуть бути взаємозамінними, або їх розмір і форма можуть бути регульовними, залежно від різних умов застосування і застосованої волосіні. Стабілізатори можуть бути виконані з відповідним зворотним нахилом до кінців частин вмістища. Така конструкція може бути небажаною, якщо вона заважатиме повному вивільненню вмісту вмістища. Але ж певний простір вмістища може використовуватися для розміщення баласту або сприяння плавучості. Дійсно, на віддаленому кінці однієї або більшої кількості частин вмістища може бути утворений відсік, в який за потреби може бути вміщений баластний або плавучий матеріал. Відповідно, вмістище може бути сконструйоване таким чином, щоб після розкриття воно працювало як поплавок, шляхом включення до його складу плавучої камери, можливо з піноматеріалом, у віддалений кінець однієї частини вмістища; крім того, можливе включення до його складу відповідних баластних засобів у віддаленому кінці однієї або іншої частини. Перевага може віддаватися варіанту, в якому наповнення вмістища приманкою здійснюють або принаймні завершують після того, як частини вмістища зчеплено одне з одним. Задля цього одна з частин вмістища може мати засоби для наповнення. Як правило, засоби для наповнення можуть включати в себе отвір у частині вмістища, який закривається зсувною кришкою. За варіантом, якому віддається перевага, зсувна кришка для відкривання зсувається у напрямку ближнього кінця вмістища, так що закидування пристрою для доставки приманки спричиняє на кришку закривальний вплив. З огляду на застосування при риболовлі, прийнятними розмірами пристрою для доставки приманки є довжина до 30 см і співвідношення довжини до ширини від 2:1 до 6:1. За варіантом здійснення цього винаходу, якому віддається перевага, пристрій для доставки приманки має довжину 17 см і ширину 6,5 см. Фахівцю буде зрозуміло, що пристрої для доставки приманки за цим винаходом будуть, як правило, круглими в перерізі, поперечному поздовжній осі. Частини вмістища можуть бути виготовлені формуванням з пластмаси. Як правило, основні частини вмістища можуть бути виготовлені з поліпропілену, а пружина - з пружинної сталі. Всувна деталь може бути виготовлена з поліацеталю, який, при тому що є жорстким, має також підвищену стійкість до руйнування у воді. У варіанті, якому віддається перевага, з міркувань міцності і довговічності шарнір утворюється вушками, сформованими на хвостових крайках стабілізаторів, та віссю, яка проходить крізь ці вушка. У цьому випадку ця вісь може нести елемент для кріплення волосіні і пружину для розкриття вмістища, хоча складання пристрою при його виготовленні можна 3 UA 107207 C2 5 10 15 20 25 30 35 40 45 50 55 60 спростити, якщо елемент для кріплення волосіні з'єднаний з пружиною для розкриття вмістища і шарнір кожного стабілізатора є відокремленим. Колір пристрою для доставки приманки може бути важливим. У спекотному кліматі неприйнятним для пристрою для доставки приманки може бути чорний колір, адже він може деформувати пристрій для доставки приманки або зробити його надто гарячим на дотик, тоді як чорний або інші темні кольори, наприклад, зелений, синій або червоний, можуть бути прийнятними в іншому випадку. За спекотних умов бажаними є білий або якійсь блідий колір. Короткий опис фігур Запропонований цим винаходом розподільник нижче буде описаний на прикладах з посиланням на графічні фігури, на яких: Фіг. 1 - вигляд збоку пристрою для доставки приманки в закритому стані; Фіг. 2 - вигляд збоку пристрою для доставки приманки у розкритому стані; Фіг. 3 зображує пружину, призначену для розкриття пристрою для доставки приманки; Фіг. 4 зображує стрижень для кріплення волосіні; Фіг. 5 - розріз заокругленого кінця пристрою для доставки приманки; Фіг. 6 - вигляд заокругленого кінця пристрою для доставки приманки у розібраному стані; Фіг. 7 - вигляд пристрою для доставки приманки, до складу якого входить поплавок; Фіг. 8 - вигляд тримача всувної деталі і опорних засобів в одній із частин вмістища; Фіг. 9 - вигляд фіксувального засобу в іншій частини вмістища; Фіг. 10а - вид збоку тримача всувної деталі; Фіг. 10b - вид зверху тримача всувної деталі, і Фіг. 11а і Фіг. 11b зображений засіб для замикання пристрою для доставки приманки. Опис варіантів здійснення винаходу, яким віддається перевага Як видно з Фіг. 1-6 та Фіг. 6, Фіг. 9 і Фіг. 10, пристрій для доставки приманки включає в себе краплеподібне вмістище, яке має дві половини 10 і 11, прикріплені одна до одної на ближньому до місця прикріплення волосіні, або задньому, кінці шарніром 12, передбаченим на половинах 13 стабілізатора, які відповідають одна одній таким чином, щоб утворювати порожнину для вміщення приманки. Кожна половина 10, 11 вмістища має додаткові стабілізатори 14, поперечні до стабілізаторів 13. На задньому кінці вмістища встановлена пружина 15, виконана таким чином, щоб спричиняти розведення половин 10, 11 вмістища у розкрите положення. Як показано на Фіг. 3, пружина 15 має два плеча 15а, які на своїх зовнішніх кінцях 15b мають гачки для зчеплення з половинами 10, 11 вмістища; на своєму внутрішньому кінці пружина має виток, що утворює кільце 15с. Стрижень 16 для кріплення волосіні, зображений на Фіг. 4, має гачок 16а для взаємодії з пружиною на передньому кінці і гачок 16b для взаємодії з волосіню на задньому кінці. Гумові оболонки 17, 18 покривають кільце 15с пружини і стрижень 16 для кріплення, при цьому оболонка 17 є деформовною для того, щоб відкривати доступ до гачка 16b для кріплення волосіні і, після вивільнення, закривати місце кріплення волосіні, тим самим захищаючи це кріплення. На хвостовій крайці кожного стабілізатора 14 передбачений обмежувач 19, виконаний таким чином, щоб оболонка 18 впиралася в нього при розкритті вмістища і у такий спосіб перешкоджала розкриттю на більше ніж 45°. Як показано на Фіг. 1, в стані спокою в закритому положенні дві половини 10 і 11 вмістища розділені проміжком приблизно 0,2 мм. Це допомагає підтримувати пристрій для доставки приманки закритим в результаті збільшення площі поверхні контакту і тиску між фіксатором і всувною деталлю. Розкриття пристрою для доставки приманки відбувається внаслідок удару всувної деталі об воду після закидування. Таким чином, як показано на Фіг. 5, на віддаленому від місця прикріплення волосіні, або заокругленому, кінці вмістища половина 11 вмістища несе перегородку 20, яка зміцнена відповідними зміцнювальними елементами 21 і на якій в центрі встановлений тримач 22 всувної деталі. Тримач 22 всувної деталі утримує всувну деталь 23, підпружинену пружиною 24. Всувна деталь 23 має виступний елемент 25, виконаний з можливістю встановлення на уступі 26, передбаченому на половині 11 вмістища, і заскочку 27, виконану з можливістю взаємодії з фіксатором 28, передбаченим на половині 11 вмістища. Як показано, віддалені від місця прикріплення волосіні заокруглені, або передні, кінці двох половин 10, 11 вмістища утворюють отвір, який закривається всувною деталлю 23. При використанні цього варіанта здійснення винаходу половину 11 вмістища розкритого пристрою для доставки приманки наповнюють приманкою і після цього дві половини 10, 11 вмістища захлопують. Тобто шарнір 12 закривають проти сили пружини 15, і заскочка 27 4 UA 107207 C2 5 10 15 20 25 30 35 40 45 50 55 60 взаємодіє із фіксатором 28 для утримування пристрою для доставки приманки закритим. Якщо пристрій для доставки приманки ще не був прикріплений, його прикріпляють до волосіні гачком 16b для волосіні та оболонку 17 зсувають на його задній кінець. Коли після цього закидують волосінь, при зіткненні з водою дві половини 10, 11 рухаються разом, тоді як всувна деталь 23 заштовхується всередину половин 10, 11 вмістища всупереч дії пружини 24, вивільнюючи заскочку 27 з фіксатора 28. Тоді пружина 15 спричиняє розведення половин 10, 11 вмістища, уможливлюючи випадання приманки з пристрою для доставки приманки. Розкриванню вмістища на більше ніж 45° перешкоджають обмежувачі 19, які упираються в оболонку 18. Після цього рибалка може вимотати розкритий пристрій для доставки приманки. Знаходження пристрою у розкритому стані під кутом 45° і певна довжина стрижня для кріплення волосіні забезпечують низький опір та відносно неуривчасте м'яке вимотування, що мінімізує заплутування волосіні. Детально тримач 22 всувної деталі зображений на Фіг. 10а та Фіг. 10b. Тримач 22 всувної деталі має фланець 22а, який упирається в перегородку 20, порожнисту втулку 22b для приймання стрижня всувної деталі і виступи 22с для захоплення рукою. Фланець 22а має дві протилежні прямі крайки 22d і дві протилежні округлі крайки 22е. На одній з округлих крайок 22е виконані два обмежувачі 22f, призначені для перешкоджання небажаному обертанню тримача 22 всувної деталі. На Фіг. 8 зображено, як тримач 22 всувної деталі знімно встановлений на перегородці 20. На зміцнювальних елементах 21 виконані виступи 80, під якими можуть бути захоплені округлі крайки 22е тримача 22 всувної деталі, але не прямі крайки 22е. Таким чином, при повертанні тримача 22 всувної деталі він поперемінно захоплюється і вивільнюється. Вивільнення тримача 22 всувної деталі вивільнює пружину 24 і всувної деталі 23 з половини 10 вмістища. Слід зазначити що, як показано на Фіг. 6, лапи всувної деталі 23 відрізняються одна від одної. Виступний елемент 25 має два зубці та впадину 25а між ними, в той час як заскочка 27 має один зуб. На Фіг. 8 на уступі 26 показаний виступ 26а, на який заходить впадина 25а, і напрямні 20а, розташовані на перегородці 20, для приймання відповідної лапи всувної деталі 23. Передня поверхня всувної деталі 23 має хрестоподібну заглибину 23а, за допомогою якої споживач може обертати всувну деталь. Фахівцю буде зрозуміло, що кути передньої поверхні заскочки 27 і фіксатора 28, їх поверхня та текстура визначаються, разом із жорсткістю пружини тощо, таким чином, щоб домогтися бажаної чутливості розчеплювального механізму. Водночас, незалежно від цих деталей реалізації, всувна деталь 23 виконана так, що при її обертанні на 180° розкриття пристрою для доставки приманки буде дещо утрудненим. На Фіг. 9 показане розташування фіксатора 28 в половині 11 вмістища. На ній також показаний зміцнювальний елемент Па (також показаний на Фіг. 1), який призначений для підтримування форми половини 11 пристрою для доставки приманки, а також запобігає потраплянню приманки до робочих деталей пристрою для доставки приманки. Фіг. 11а та Фіг. 11b ілюструють альтернативну конструкцію у варіанті, описаному з посиланням на Фіг. 1-6 і Фіг. 8-10, а саме з двома різними фіксаторами 28 і 28а, розміщеними у дещо різних кутових положеннях відносно осі пристрою для доставки приманки. Фіксатор 28 призначений для розкриття пристрою для доставки приманки при ударі під час використання. Фіксатор 28а, який замість фіксатора 28 може бути залучений у взаємодію з заскочкою 27 всувної деталі повертанням всувної деталі 23 на кілька градусів, призначений для утримування пристрою для доставки приманки у закритому стані під час транспортування. Фіг. 7 ілюструє альтернативний варіант конструкції пристрою для доставки приманки, яка уможливлює його застосування як поплавка, що лишається з'єднаним з рибальською волосінню 70 з наживкою. Елементи, подібні зображеним на інших фігурах, на фіг. 7 позначені тими самими позиціями. Дві половини 10, 11 мають плавучі камери 71 на їх верхніх кінцях, при цьому відносно жорсткий кріпильний елемент між половинами 10 і 11 являє собою поплавок 72. На волосіні 70 передбачені два стопори, один з яких (70а) знаходиться нижче вушка 16b, а інший (70b) знаходиться над цим вушком. Стопор 70а впирається у вушко 16b під час закидування, а стопор 70b впирається у вушко 16b після виведення гачка у робоче положення. У цьому варіанті здійснення, якщо не є бажаним, щоб вушко 16b утворювалося гачком і застосовувалося разом із зсувною гумовою оболонкою, воно може бути реалізоване в вигляді пружини. Цей варіант здійснення винаходу є особливо корисним при використанні наживки, яка може легко зіскочити з волосіні під час виведення у робоче положення (для ловлі). В такому випадку споряджений гачком сегмент волосіні може бути укладений у пристрій для доставки приманки під час закидування. У цьому варіанті здійснення винаходу поплавок 72 може бути виготовлений з плавучої пластмаси, наприклад, відлитий з пластмаси як одна деталь. В альтернативній реалізації цього 5 UA 107207 C2 5 10 15 20 25 30 35 40 варіанта здійснення винаходу вушко 16b для кріплення волосіні може знаходитись не на зовнішньому (верхньому) кінці поплавка 72, а може розташовуватися десь посередині або навіть біля його основи (нижнього кінця). Як правило, пристрій для доставки приманки у варіантах здійснення цього винаходу, описаних вище, має довжину 17 см і максимальну ширину 6,5 см. Відповідно, на Фіг. 1 пристрій для доставки приманки зображено приблизно у натуральну величину, з елементом для кріплення волосіні довжиною приблизно 6,5 см. Цей пристрій для доставки приманки вилитий з поліпропілену, всувна деталь сформована з поліацеталю, і пружина 15 та елемент 16 виготовлені з пружинної сталі. В іншому варіанті здійснення пристрій для доставки приманки має довжину 11 см і ширину 4 см. Типовий порядок дій при використанні пристрою для доставки приманки виглядає так: 1. закидають маркерний поплавок у місце на поверхні води, обране для риболовлі; 2. закидають одне або декілька вудилищ, споряджених гачками з наживкою, на ділянку поблизу маркерного поплавка; 3. закидають заповнений пристрій для доставки приманки на ділянку поблизу маркерного поплавка, щоб він розкрився при зіткненні з водою і вивільнив приманку на цій ділянці, після чого вимотують розкритий пристрій для доставки приманки; 4. чекають, поки риба клюне! При застосуванні пристрою для доставки приманки довжиною 17 см у такий спосіб, як правило, використовуватимуть вудилище з характеристикою "оптимальне навантаження" (відома фахівцям як "test curve", або "t-c") 4-5 фунтів (2-2,5 кг). У випадку пристрою для доставки приманки довжиною 10-11 см може використовуватися вудилище з характеристикою "оптимальне навантаженням" 3 фунти (1,5 кг). В альтернативному варіанті здійснення цього винаходу пристрій для доставки приманки не має всувної деталі, а запірний засіб та пружина і фіксатор, що взаємодіють з ним, виконані таким чином, щоб відкриватися від ударної хвилі, спричиненої зіткненням пристрою для доставки приманки з водою. Іншими словами, у цьому випадку не буде потреби в тому, щоб пристрій для доставки приманки падав на воду носовою частиною вперед - натомість його розкриття спричинятимуть "вібраційні коливання". Було виявлено, що з пружиною 24 жорсткістю 1,0-1,5 Η та заскочкою 27 висотою 1,5 мм зазвичай буде необхідно використовувати всувну деталь 23. При застосуванні заскочки 27 висотою 1 мм і пружини 24 жорсткістю 1,0 Η розкриття пристрою для доставки приманки зможе спричинитися вібраційними коливаннями. Пристрій для доставки приманки, що розкривається вібраційними коливаннями, може мати конструкцію, що передбачає розташування заскочки та фіксатора в його задній частині, без всувної деталі та інших елементів на заокругленому кінці. Така конструкція може характеризуватися ефективнішим вивільнення приманки з пристрою для доставки приманки. Будь-який з описаних вище варіантів виконання пристрою для доставки приманки може мати люк, через який приманка може бути уміщена у вмістище без відкривання його частин. Люк може закриватися ковзною або відкидною кришкою. ФОРМУЛА ВИНАХОДУ 45 50 55 1. Пристрій для доставки приманки, призначений для застосування рибалкою, який включає в себе вмістище, в яке може бути уміщена приманка, виконане з уможливленням його прикріплення до волосіні та розкривання при зіткненні з водою, причому це вмістище включає в себе дві частини, шарнірно з'єднані одна з іншою у місці, розташованому на задньому кінці вмістища, пружину, виконану та розташовану таким чином, щоб спричиняти розкриття пристрою для доставки приманки, і обмежувач, виконаний та розташований таким чином, щоб обмежувати розкриття двох частин вмістища. 2. Пристрій для доставки приманки за п. 1, який відрізняється тим, що зазначені дві частини вмістища є подібними, тобто загалом являють собою дві подібні половини. 3. Пристрій для доставки приманки за п. 1 або п. 2, який відрізняється тим, що обмежувач виконаний та розташований таким чином, щоб обмежувати розкриття вмістища кутом від 35° до 100°. 4. Пристрій для доставки приманки за п. 3, який відрізняється тим, що обмежувач виконаний та розташований таким чином, щоб обмежувати розкриття вмістища кутом 45°. 5. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має аеродинамічну краплеподібну форму. 6 UA 107207 C2 5 10 15 20 25 30 35 40 45 50 55 6. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має на своєму ближньому до місця прикріплення до волосіні або задньому кінці стабілізатори польоту. 7. Пристрій для доставки приманки за п. 6, який відрізняється тим, що має пару стабілізаторів, на хвостових крайках яких передбачене шарнірне з'єднання вмістища. 8. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має на своєму ближньому до місця прикріплення до волосіні, або задньому, кінці стабілізатори польоту, на яких виконаний згаданий обмежувач. 9. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що на своєму задньому кінці має загалом жорсткий стрижень для кріплення волосіні. 10. Пристрій для доставки приманки за п. 9, який відрізняється тим, що довжина стрижня для кріплення волосіні становить від 5 см до 10 см. 11. Пристрій для доставки приманки за п. 9 або п. 10, який відрізняється тим, що стрижень для кріплення волосіні має еластичну оболонку, виконану з можливістю знімання для кріплення волосіні і призначену для покриття та захисту згаданого кріплення. 12. Пристрій для доставки приманки за будь-яким із пп. 1-8, який відрізняється тим, що має на задньому кінці рибальський поплавок. 13. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що вмістище має запірні засоби для утримування вмістища закритим до зіткнення з водою, коли спричиняється розкриття вмістища. 14. Пристрій для доставки приманки за п. 13, який відрізняється тим, що запірні засоби включають в себе засіб для вираженої взаємодії з вмістищем. 15. Пристрій для доставки приманки за п. 14, який відрізняється тим, що взаємодія запірних засобів і вмістища має зчеплювальний характер. 16. Пристрій для доставки приманки за будь-яким із пп. 13-15, який відрізняється тим, що запірні засоби виконані з можливістю спрацьовування внаслідок впливу вібраційних коливань, так щоб розкривати пристрій для доставки приманки у відповідь на удар від зіткнення пристрою для доставки приманки з водою. 17. Пристрій для доставки приманки за будь-яким із пп. 13-16, який відрізняється тим, що запірні засоби виконані таким чином, щоб розчеплюватися як наслідок їх зрушення при зіткненні пристрою для доставки приманки з водою. 18. Пристрій для доставки приманки за будь-яким із пп. 13-16, який відрізняється тим, що запірні засоби включають в себе всувну деталь або кнопку на заокругленому або передньому кінці пристрою для доставки приманки. 19. Пристрій для доставки приманки за п. 18, який відрізняється тим, що всувна деталь виготовлена з поліацеталю. 20. Пристрій для доставки приманки за п. 18 або п. 19, який відрізняється тим, що всувна деталь має засоби, за допомогою яких вона може обертатися відносно частин вмістища. 21. Пристрій для доставки приманки за будь-яким із пп. 18-20, який відрізняється тим, що всувна деталь має пару лап і опорний засіб на одній лапі та заскочку на іншій лапі. 22. Пристрій для доставки приманки за п. 21, який відрізняється тим, що має засіб для утримування опорного засобу. 23. Пристрій для доставки приманки за п. 21 або п. 22, який відрізняється тим, що опорний засіб має два зубці із впадиною між ними. 24. Пристрій для доставки приманки за будь-яким із пп. 21-23, який відрізняється тим, що заскочка має один зуб. 25. Пристрій для доставки приманки за будь-яким із пп. 18-24, який відрізняється тим, що має тримач всувної деталі, знімно встановлений на частині вмістища. 26. Пристрій для доставки приманки за п. 25, який відрізняється тим, що частина вмістища має перегородку, на якій встановлено згаданий тримач всувної деталі, і зміцнювальні елементи, які зміцнюють перегородку, причому ці зміцнювальні елементи мають засоби для утримування тримача всувної деталі. 27. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має засоби для утримування пристрою для доставки приманки у закритому стані до початку його застосування. 28. Пристрій для доставки приманки за будь-яким із пп. 18-27, який відрізняється тим, що згадана всувна деталь виконана з можливістю утримування пристрою у закритому стані до початку його застосування. 7 UA 107207 C2 5 10 15 20 25 29. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що зазначені частини вмістища виконані таким чином, щоб між початком його застосування і зіткненням з водою між ними був проміжок 0,1-1,0 мм. 30. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що вмістище має отвір для його наповнення. 31. Пристрій для доставки приманки за п. 30, який відрізняється тим, що отвір для наповнення має рухливий закривальний засіб. 32. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що має розміри приблизно 10-20 см на 3-10 см. 33. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що згадані частини вмістища виготовлені з поліпропілену. 34. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що до його складу входять плавучі камери. 35. Пристрій для доставки приманки за будь-яким із попередніх пунктів, який відрізняється тим, що зазначені частини вмістища є чорними. 36. Пристрій для доставки приманки за будь-яким із пп. 1-34, який відрізняється тим, що є білим. 37. Пристрій для доставки приманки, призначений для застосування рибалкою, який включає в себе вмістище, в яке може бути уміщена приманка, виконане з уможливленням його прикріплення до волосіні та розкривання при зіткненні з водою, причому це вмістище включає в себе дві частини, шарнірно з'єднані одна з іншою у місці, розташованому на задньому кінці вмістища; пружину, виконану та розташовану таким чином, щоб спричиняти розкриття пристрою для доставки приманки; і запірні засоби, які включають в себе всувну деталь, або кнопку, на заокругленому кінці пристрою для доставки приманки та фіксатор, виконані з можливістю утримування двох частин вмістища складеними, причому фіксатор виконаний таким чином, щоб утримувати дві частини вмістища складеними з утворенням невеликого проміжку між ними. 38. Пристрій за п. 37, який відрізняється тим, що розмір проміжку становить 0,1-0,5 мм. 8 UA 107207 C2 9 UA 107207 C2 10 UA 107207 C2 11 UA 107207 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12

Дивитися

Додаткова інформація

Назва патенту англійською

Bait dispenser

Автори англійською

Houghton, Bryan Gary

Автори російською

Хоутон Брайан Гари

МПК / Мітки

МПК: A01K 97/00, A01K 91/00

Мітки: варіанти, доставки, пристрій, приманки
