Багатокомпонентна система офарблення для захисту цінностей

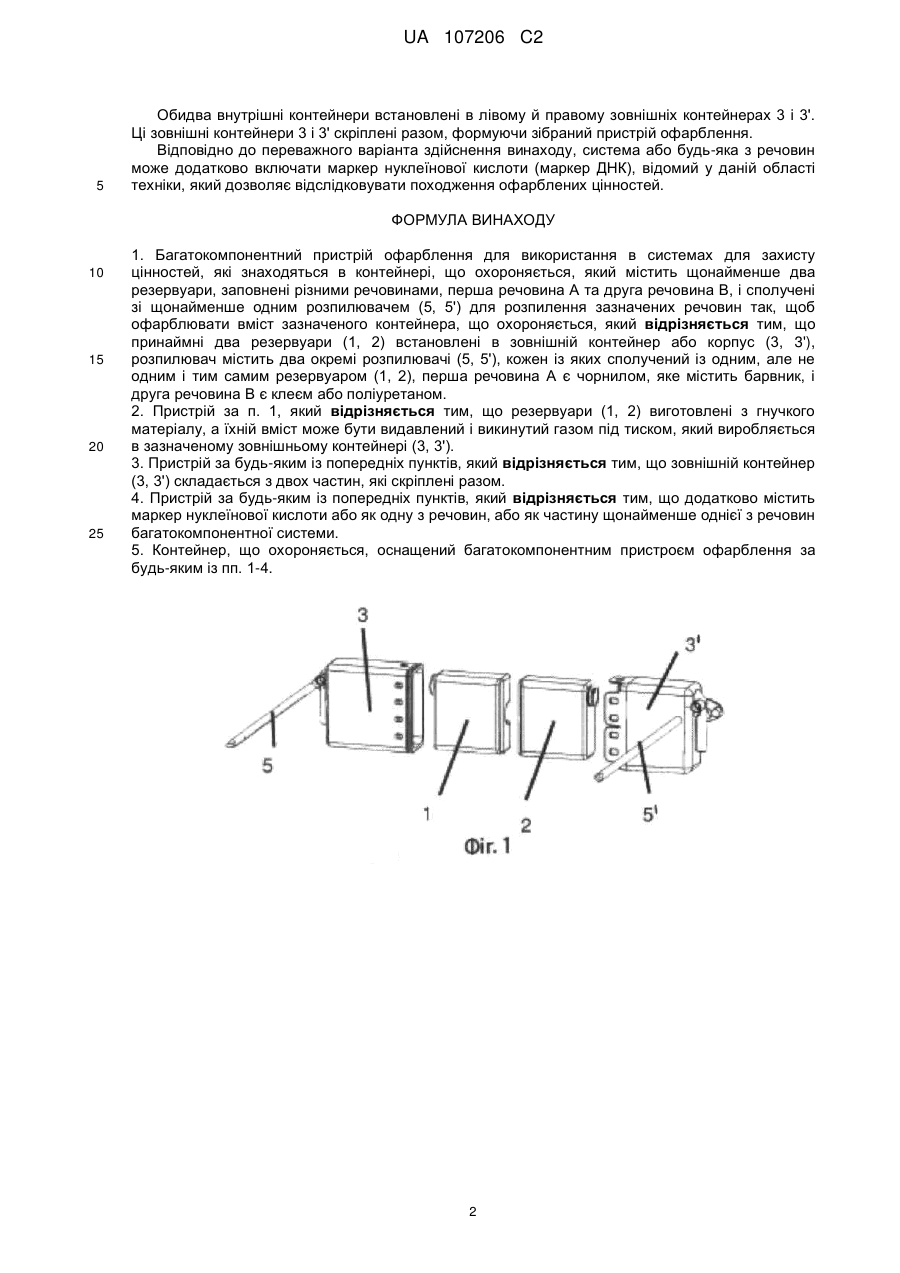

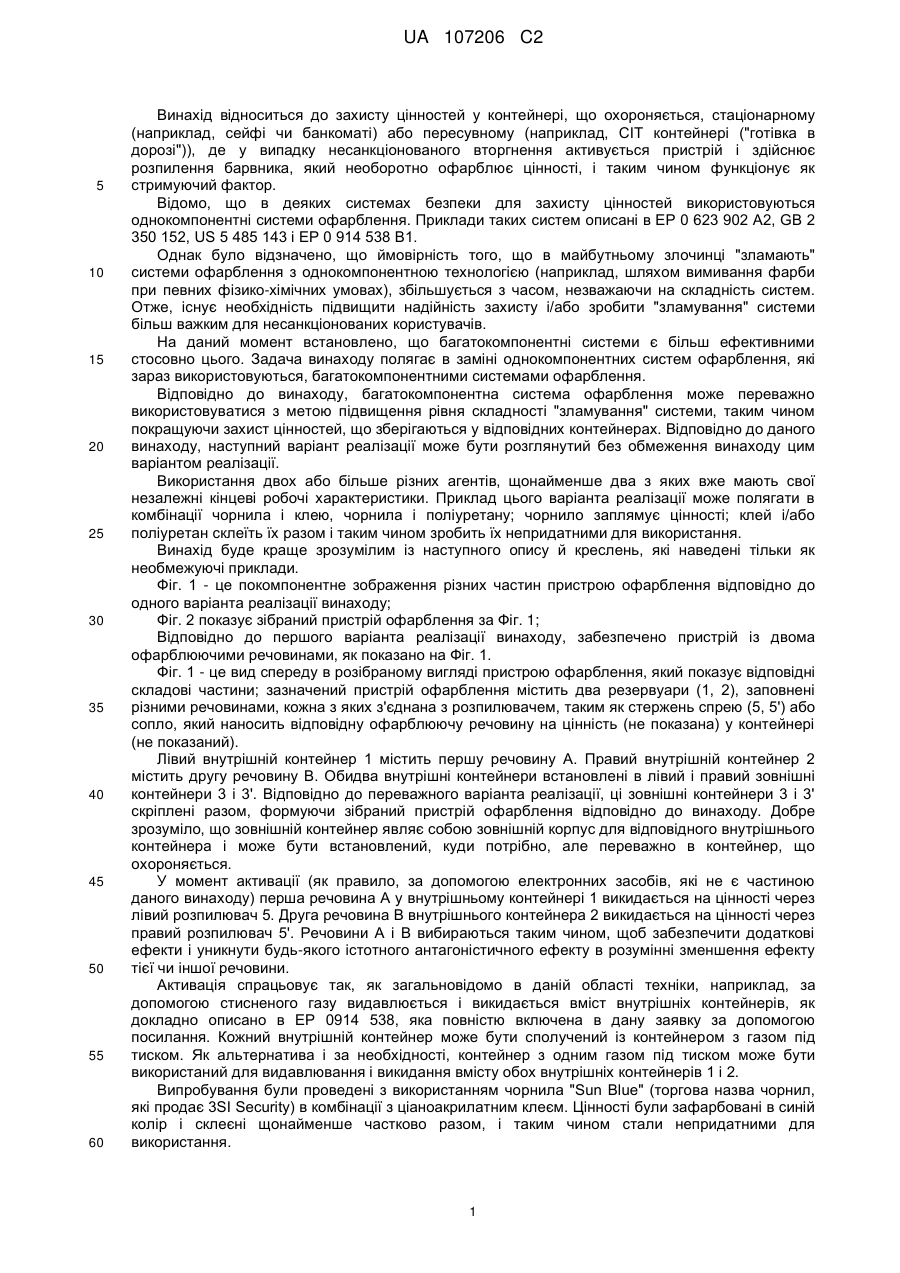

Реферат: Багатокомпонентний пристрій офарблення для використання в системах для захисту цінностей, які знаходяться в контейнері, що охороняється, який містить щонайменше два резервуари, заповнені різними речовинами, перша речовина А та друга речовина В, і сполучені зі щонайменше одним розпилювачем (5, 5') для розпилення зазначених речовин так, щоб офарблювати вміст зазначеного контейнера, що охороняється, при цьому принаймні два резервуари (1, 2) встановлені в зовнішній контейнер або корпус (3, 3'), розпилювач містить два окремі розпилювачі (5, 5'), кожен із яких сполучений із одним, але не одним і тим самим резервуаром (1, 2), перша речовина А є чорнилом, яке містить барвник і друга речовина В є клеєм або поліуретаном. UA 107206 C2 (12) UA 107206 C2 UA 107206 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до захисту цінностей у контейнері, що охороняється, стаціонарному (наприклад, сейфі чи банкоматі) або пересувному (наприклад, СІТ контейнері ("готівка в дорозі")), де у випадку несанкціонованого вторгнення активується пристрій і здійснює розпилення барвника, який необоротно офарблює цінності, і таким чином функціонує як стримуючий фактор. Відомо, що в деяких системах безпеки для захисту цінностей використовуються однокомпонентні системи офарблення. Приклади таких систем описані в ЕР 0 623 902 А2, GB 2 350 152, US 5 485 143 і ЕР 0 914 538 В1. Однак було відзначено, що ймовірність того, що в майбутньому злочинці "зламають" системи офарблення з однокомпонентною технологією (наприклад, шляхом вимивання фарби при певних фізико-хімічних умовах), збільшується з часом, незважаючи на складність систем. Отже, існує необхідність підвищити надійність захисту і/або зробити "зламування" системи більш важким для несанкціонованих користувачів. На даний момент встановлено, що багатокомпонентні системи є більш ефективними стосовно цього. Задача винаходу полягає в заміні однокомпонентних систем офарблення, які зараз використовуються, багатокомпонентними системами офарблення. Відповідно до винаходу, багатокомпонентна система офарблення може переважно використовуватися з метою підвищення рівня складності "зламування" системи, таким чином покращуючи захист цінностей, що зберігаються у відповідних контейнерах. Відповідно до даного винаходу, наступний варіант реалізації може бути розглянутий без обмеження винаходу цим варіантом реалізації. Використання двох або більше різних агентів, щонайменше два з яких вже мають свої незалежні кінцеві робочі характеристики. Приклад цього варіанта реалізації може полягати в комбінації чорнила і клею, чорнила і поліуретану; чорнило заплямує цінності; клей і/або поліуретан склеїть їх разом і таким чином зробить їх непридатними для використання. Винахід буде краще зрозумілим із наступного опису й креслень, які наведені тільки як необмежуючі приклади. Фіг. 1 - це покомпонентне зображення різних частин пристрою офарблення відповідно до одного варіанта реалізації винаходу; Фіг. 2 показує зібраний пристрій офарблення за Фіг. 1; Відповідно до першого варіанта реалізації винаходу, забезпечено пристрій із двома офарблюючими речовинами, як показано на Фіг. 1. Фіг. 1 - це вид спереду в розібраному вигляді пристрою офарблення, який показує відповідні складові частини; зазначений пристрій офарблення містить два резервуари (1, 2), заповнені різними речовинами, кожна з яких з'єднана з розпилювачем, таким як стержень спрею (5, 5') або сопло, який наносить відповідну офарблюючу речовину на цінність (не показана) у контейнері (не показаний). Лівий внутрішній контейнер 1 містить першу речовину А. Правий внутрішній контейнер 2 містить другу речовину В. Обидва внутрішні контейнери встановлені в лівий і правий зовнішні контейнери 3 і 3'. Відповідно до переважного варіанта реалізації, ці зовнішні контейнери 3 і 3' скріплені разом, формуючи зібраний пристрій офарблення відповідно до винаходу. Добре зрозуміло, що зовнішній контейнер являє собою зовнішній корпус для відповідного внутрішнього контейнера і може бути встановлений, куди потрібно, але переважно в контейнер, що охороняється. У момент активації (як правило, за допомогою електронних засобів, які не є частиною даного винаходу) перша речовина А у внутрішньому контейнері 1 викидається на цінності через лівий розпилювач 5. Друга речовина В внутрішнього контейнера 2 викидається на цінності через правий розпилювач 5'. Речовини А і В вибираються таким чином, щоб забезпечити додаткові ефекти і уникнути будь-якого істотного антагоністичного ефекту в розумінні зменшення ефекту тієї чи іншої речовини. Активація спрацьовує так, як загальновідомо в даній області техніки, наприклад, за допомогою стисненого газу видавлюється і викидається вміст внутрішніх контейнерів, як докладно описано в ЕР 0914 538, яка повністю включена в дану заявку за допомогою посилання. Кожний внутрішній контейнер може бути сполучений із контейнером з газом під тиском. Як альтернатива і за необхідності, контейнер з одним газом під тиском може бути використаний для видавлювання і викидання вмісту обох внутрішніх контейнерів 1 і 2. Випробування були проведені з використанням чорнила "Sun Blue" (торгова назва чорнил, які продає 3SI Security) в комбінації з ціаноакрилатним клеєм. Цінності були зафарбовані в синій колір і склеєні щонайменше частково разом, і таким чином стали непридатними для використання. 1 UA 107206 C2 5 Обидва внутрішні контейнери встановлені в лівому й правому зовнішніх контейнерах 3 і 3'. Ці зовнішні контейнери 3 і 3' скріплені разом, формуючи зібраний пристрій офарблення. Відповідно до переважного варіанта здійснення винаходу, система або будь-яка з речовин може додатково включати маркер нуклеїнової кислоти (маркер ДНК), відомий у даній області техніки, який дозволяє відслідковувати походження офарблених цінностей. ФОРМУЛА ВИНАХОДУ 10 15 20 25 1. Багатокомпонентний пристрій офарблення для використання в системах для захисту цінностей, які знаходяться в контейнері, що охороняється, який містить щонайменше два резервуари, заповнені різними речовинами, перша речовина А та друга речовина В, і сполучені зі щонайменше одним розпилювачем (5, 5') для розпилення зазначених речовин так, щоб офарблювати вміст зазначеного контейнера, що охороняється, який відрізняється тим, що принаймні два резервуари (1, 2) встановлені в зовнішній контейнер або корпус (3, 3'), розпилювач містить два окремі розпилювачі (5, 5'), кожен із яких сполучений із одним, але не одним і тим самим резервуаром (1, 2), перша речовина А є чорнилом, яке містить барвник, і друга речовина В є клеєм або поліуретаном. 2. Пристрій за п. 1, який відрізняється тим, що резервуари (1, 2) виготовлені з гнучкого матеріалу, а їхній вміст може бути видавлений і викинутий газом під тиском, який виробляється в зазначеному зовнішньому контейнері (3, 3'). 3. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що зовнішній контейнер (3, 3') складається з двох частин, які скріплені разом. 4. Пристрій за будь-яким із попередніх пунктів, який відрізняється тим, що додатково містить маркер нуклеїнової кислоти або як одну з речовин, або як частину щонайменше однієї з речовин багатокомпонентної системи. 5. Контейнер, що охороняється, оснащений багатокомпонентним пристроєм офарблення за будь-яким із пп. 1-4. 2 UA 107206 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
