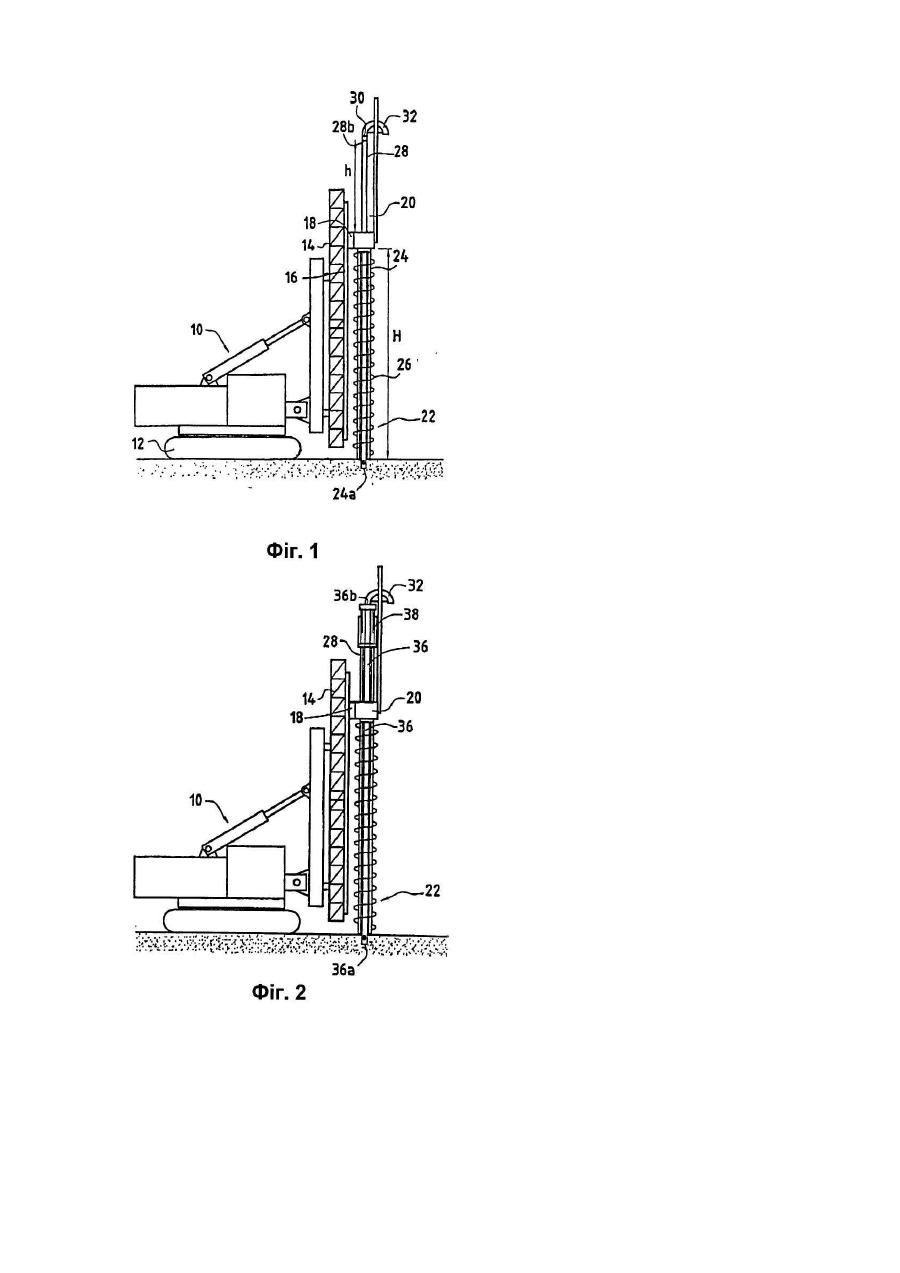

Машина для влаштування гвинтових паль

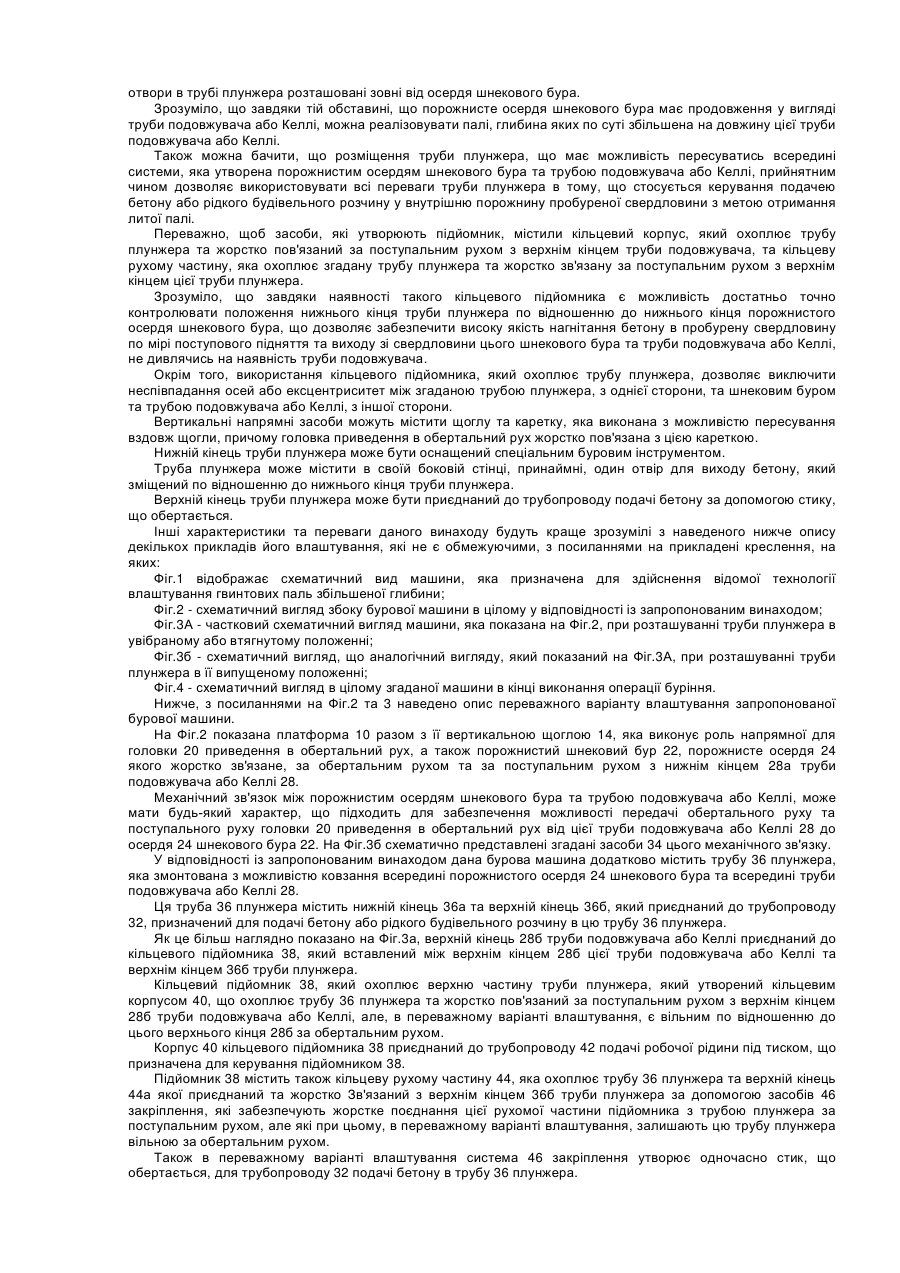

1. Машина для влаштування гвинтових паль, яка містить вертикальні напрямні засоби, головку приведення в обертальний рух, рухому відносно вертикальних напрямних засобів, шнековий бур, що містить порожнисте осердя та принаймні одну гвинтову лопать, причому порожнисте осердя має відкритий верхній кінець та відкритий нижній кінець, трубу подовжувача, нижній кінець якої жорстко закріплений на верхньому кінці порожнистого осердя шнекового бура, причому головка приведення в обертальний рух взаємодіє з трубою подовжувача для приведення в обертальний рух системи, яка утворена шнековим буром та трубою подовжувача, трубу плунжера, яка встановлена з можливістю ковзання всередині порожнистого осердя шнекового бура та всередині згаданої труби подовжувача, причому верхній кінець труби плунжера приєднаний до трубопроводу подачі бетону, а її нижній кінець має отвори; засоби, які утворюють підйомник, перший кінець якого жорстко зв'язаний за поступальним рухом з верхнім кінцем труби подовжувача, а другий кінець якого жорстко зв'язаний за поступальним рухом з верхнім кінцем труби плунжера; засоби, які призначені для управління засобами, які утворюють підйомник, за допомогою яких відносне положення нижнього кінця труби плунжера може бути змінене по відношенню до положення нижнього кінця осердя шнекового бура між його першим положенням, в якому нижній кінець труби плунжера знаходиться в увібраному або втягнутому положенні по відношенню до нижнього кінця осердя шнекового бура, та його другим положенням, в якому отвори в трубі плунжера розташовані зовні від осердя шнекового бура.

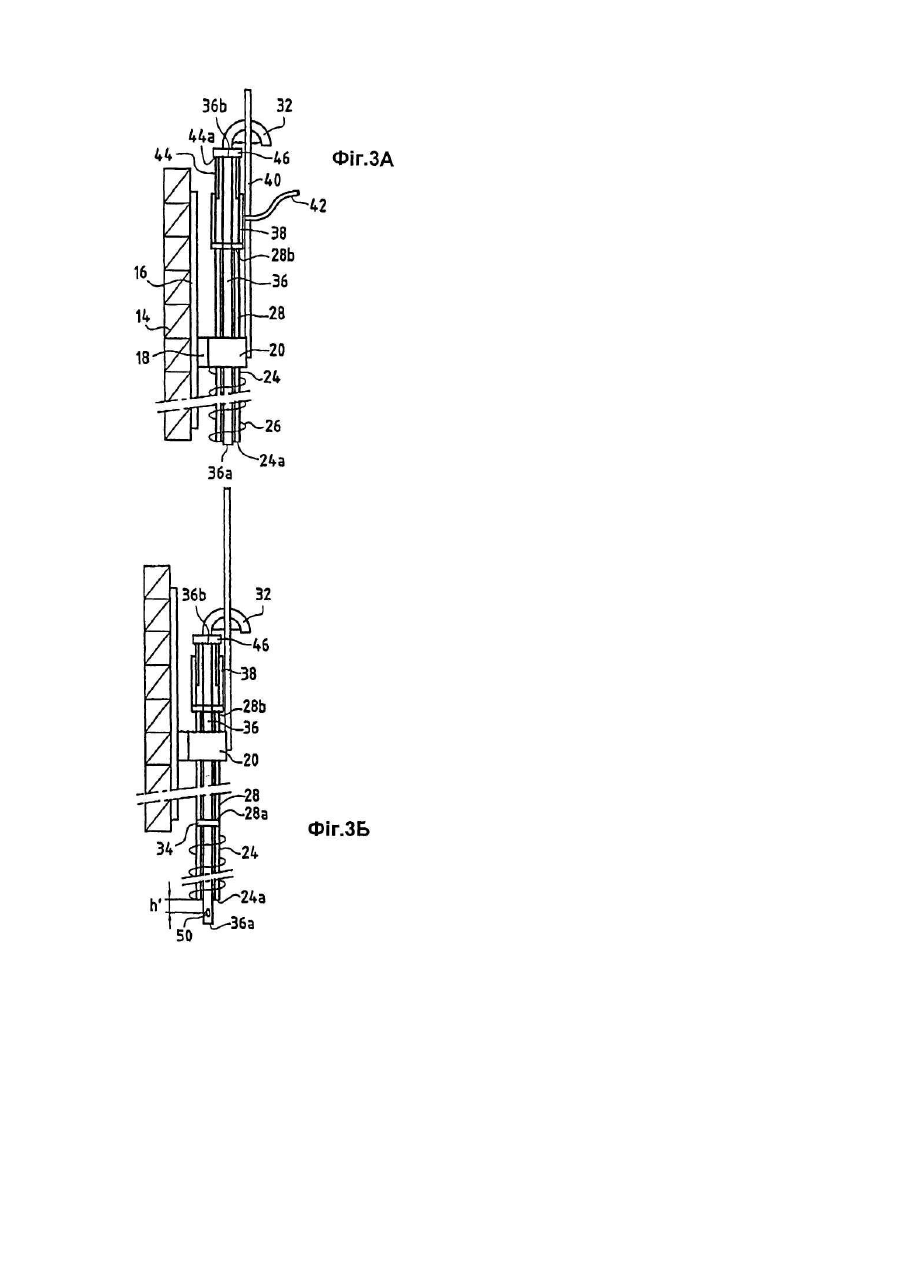

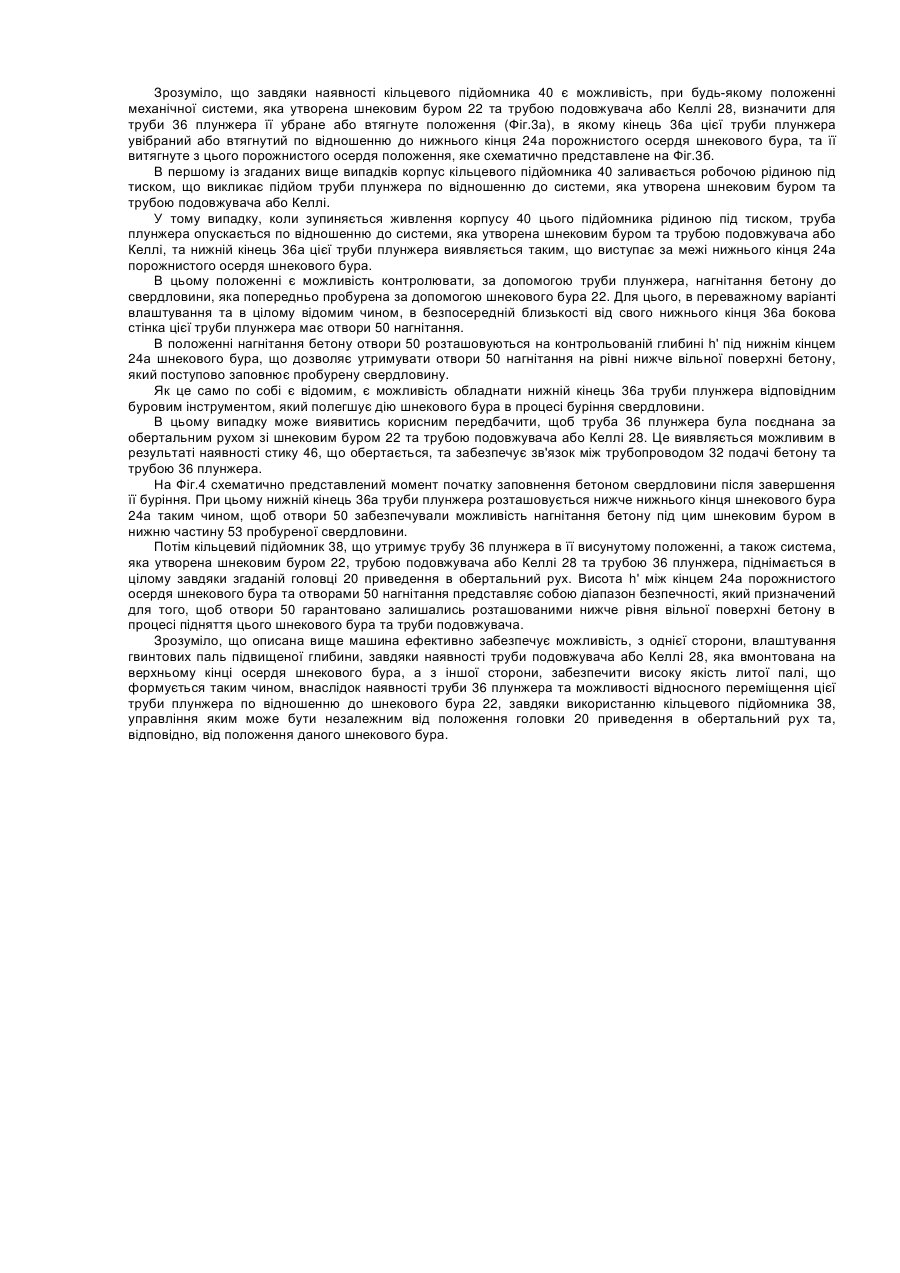

2. Машина за п. 1, яка відрізняється тим, що засоби, які утворюють підйомник, містять кільцевий корпус, який охоплює трубу плунжера та жорстко зв'язаний за поступальним рухом з верхнім кінцем труби подовжувача, та кільцеву рухому частину, яка охоплює трубу плунжера та жорстко зв'язана за поступальним рухом з верхнім кінцем труби плунжера.

3. Машина за будь-яким із пп. 1, 2, яка відрізняється тим, що вертикальні напрямні засоби містять щоглу та каретку, яка виконана з можливістю пересування вздовж щогли, причому згадана головка приведення в обертальний рух жорстко зв'язана з цією кареткою.

4. Машина за будь-яким із пп. 1 - 3, яка відрізняється тим, що нижній кінець труби плунжера має спеціальний буровий інструмент.

5. Машина за будь-яким із пп. 1 - 4, яка відрізняється тим, що труба плунжера містить в своїй бічній стінці принаймні один отвір для виходу бетону, який зміщений по відношенню до кінця труби плунжера.

6. Машина за будь-яким із пп. 1 - 5, яка відрізняється тим, що верхній кінець труби плунжера приєднаний до трубопроводу подачі бетону за допомогою стику, що обертається.
