Пристрій для обробляння пластичних матеріалів

Номер патенту: 109960

Опубліковано: 26.10.2015

Автори: Хакль Манфред, Файхтінгер Клаус

Є ще 6 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Пристрій для попереднього обробляння та подальшого транспортування, пластифікації або агломерації пластичних матеріалів, зокрема термопластичних відходів, з можливістю повторного обробляння, що містить бункер (1) для матеріалу, що обробляється, в якому знаходяться принаймні один змішувальний та/або подрібнювальний засіб (3), виконаний з можливістю обертання навколо осі (10) обертання у визначеному напрямку і призначений для перемішування, нагрівання та/або подрібнення пластичного матеріалу,

у якому отвір (8), для видалення попередньо обробленого пластичного матеріалу зсередини бункера (1), виконаний у бічній стінці (9) бункера (1) на рівні змішувального та/або подрібнювального засобу (3) або найнижчого з них, найближчого до днища,

принаймні один багатошнековий конвеєр (5) для приймання попередньо обробленого матеріалу, який має принаймні два шнеки (6), виконані з можливістю обертатися у корпусі (16) і чинити подавальну, зокрема пластифікуючу або агломеруючу, дію, причому корпус (16) має на своєму кінці (7) або у стінці його оболонки приймальний отвір (80) для приймання матеріалу шнеком (6), а приймальний отвір (80) та отвір (8) з'єднані між собою, який відрізняється тим, що

для кожної окремої точки у всій зоні отвору (8) скалярний добуток вектора (19) напрямку, який є паралельним дотичній до окружності, описаної крайньою у радіальному напрямку точкою змішувального та/або подрібнювального засобу (3), і який спрямований у напрямку (12) руху змішувального та/або подрібнювального засобу (3), під час його обертання повз вказані окремі точки отвору (8) та перед ними, на вектор (17) напрямку подання конвеєра дорівнює нулю або є негативним, а шнеки (6) обертаються в одному напрямку.

2. Пристрій за п. 1, який відрізняється тим, що має саме два шнеки (6) або конвеєр (5), у якому два шнеки обертаються в одному напрямку.

3. Пристрій за п. 1 або 2, який відрізняється тим, що шнеки (6) є циліндричними та паралельними один одному або конвеєр (5) являє собою паралельний двошнековий конвеєр.

4. Пристрій за будь-яким з пп. 1-2, який відрізняється тим, що шнеки (6) є конічними або конвеєр (5) являє собою конічний двошнековий конвеєр.

5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що один із шнеків (6) є довший, краще на величину, яка дорівнює трьом або більше діаметрам (d) шнека (6).

6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що принаймні у зоні приймального отвору (80) шнеки (6) зачеплені або торкаються.

7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що один з поперечних перерізів шнеків (6) розташований вертикально над іншим, а шнеки (6) безпосередньо поблизу приймального отвору (80) є, зокрема, симетричні відносно центру приймального отвору (80) і знаходяться на однаковій відстані від площини приймального отвору (80).

8. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що один з поперечних перерізів шнеків (6) розташований під кутом над іншим або горизонтально уздовж з іншим, і лише найближчий до приймального отвору (80) шнек (6) знаходиться безпосередньо поблизу приймального отвору (80).

9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що шнеки (6) або шнек (6), найближчий до приймального отвору (80), якщо дивитися з вихідної точки шнеків (6), близької до приймальної зони або до бункера, або від приймального отвору (80) у напрямку кінця вихідного отвору конвеєра (5), обертається (обертаються) за годинниковою стрілкою.

10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що кут (b) між вектором (19) напрямку руху під час обертання та вектором (17) напрямку подання конвеєра (5), виміряний у точці перетину двох векторів напрямку (17, 19) усередині отвору (8), становить від 170° до 180°.

11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що відстань (18) зсуву між подовжньою віссю (15) конвеєра (5) або шнека (6), найближчого до приймального отвору (80), та радіусом (11), паралельним подовжній осі (15), більше або дорівнює половині внутрішнього діаметра корпусу (16) конвеєра (5) або шнека (6) та/або більше або дорівнює 7 %, а краще більше або дорівнює 20 % радіуса бункера (1), або тим, що відстань (18) більше або дорівнює радіусу бункера (1).

12. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що уявне продовження подовжньої осі (15) конвеєра (5) у напрямку, протилежному напрямку подання, являє собою січну відносно перерізу бункера (1) і принаймні частково проходить крізь простір усередині бункера (1).

13. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що конвеєр (5) приєднаний тангенціально до бункера (1) або проходить тангенціально відносно перерізу бункера (1), або подовжня вісь (15) конвеєра (5) або шнека (6) або подовжня вісь шнека (6), найближчого до приймального отвору (80), проходить тангенціально відносно внутрішнього боку бічної стінки (9) бункера (1), або внутрішня стінка корпусу (16), або оболонка шнека (6) проходять таким чином, причому краще, щоб до кінця (7) шнека (6) був приєднаний привод, а шнек на своєму протилежному кінці здійснював подання до вихідного отвору, який, зокрема, являєсобою екструдерну головку, встановлену на кінці корпусу (16).

14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що отвір (8) безпосередньо сполучений з приймальним отвором (80), без ділянки передання або шнека конвеєра.

15. Пристрій за будь-яким з пп. 1-14, який відрізняється тим, що змішувальний та/або подрібнювальний засіб (3) має інструменти та/або лопатки (14), які у напрямку (12) обертання або руху чинять нагрівальну, подрібнювальну та/або різальну дію на пластичний матеріал, причому інструменти та/або лопатки (14), у кращому випадку, встановлені або сформовані на обертовому носії (13) засобів, зокрема несучому диску (13), встановленому, зокрема, паралельно поверхні днища (2).

16. Пристрій за будь-яким з пп. 1-15, який відрізняється тим, що передні зони або передні кромки (22) змішувальних та/або подрібнювальних засобів (3) або лопаток (14), які діють на пластичний матеріал та спрямовані у напрямку (12) обертання або руху, відрізняються за способом утворення, конструкцією, кривизною та/або розташуванням від зон, які знаходяться позаду відносно напрямку (12).

17. Пристрій за будь-яким з пп. 1-16, який відрізняється тим, що бункер (1) є по суті циліндричним, має круглий поперечний переріз, плоску поверхню днища (2) та орієнтовану вертикально відносно неї бічну стінку (9) у вигляді оболонки циліндра, та/або вісь (10) обертання змішувальних та/або подрібнювальних засобів (3) співпадає з центральною віссю бункера (1), та/або вісь обертання (12) або центральна вісь бункера орієнтована вертикально та/або перпендикулярно до поверхні днища (2).

18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що найнижчий носій (13) засобів або найнижчий змішувальний та/або подрібнювальний засіб (3), та/або отвір (8) встановлені близько до днища на малій відстані від поверхні днища (2), зокрема, у межах нижньої чверті висоти бункера (1), краще на відстані від 10 до 400 мм від поверхні днища (2).

Текст

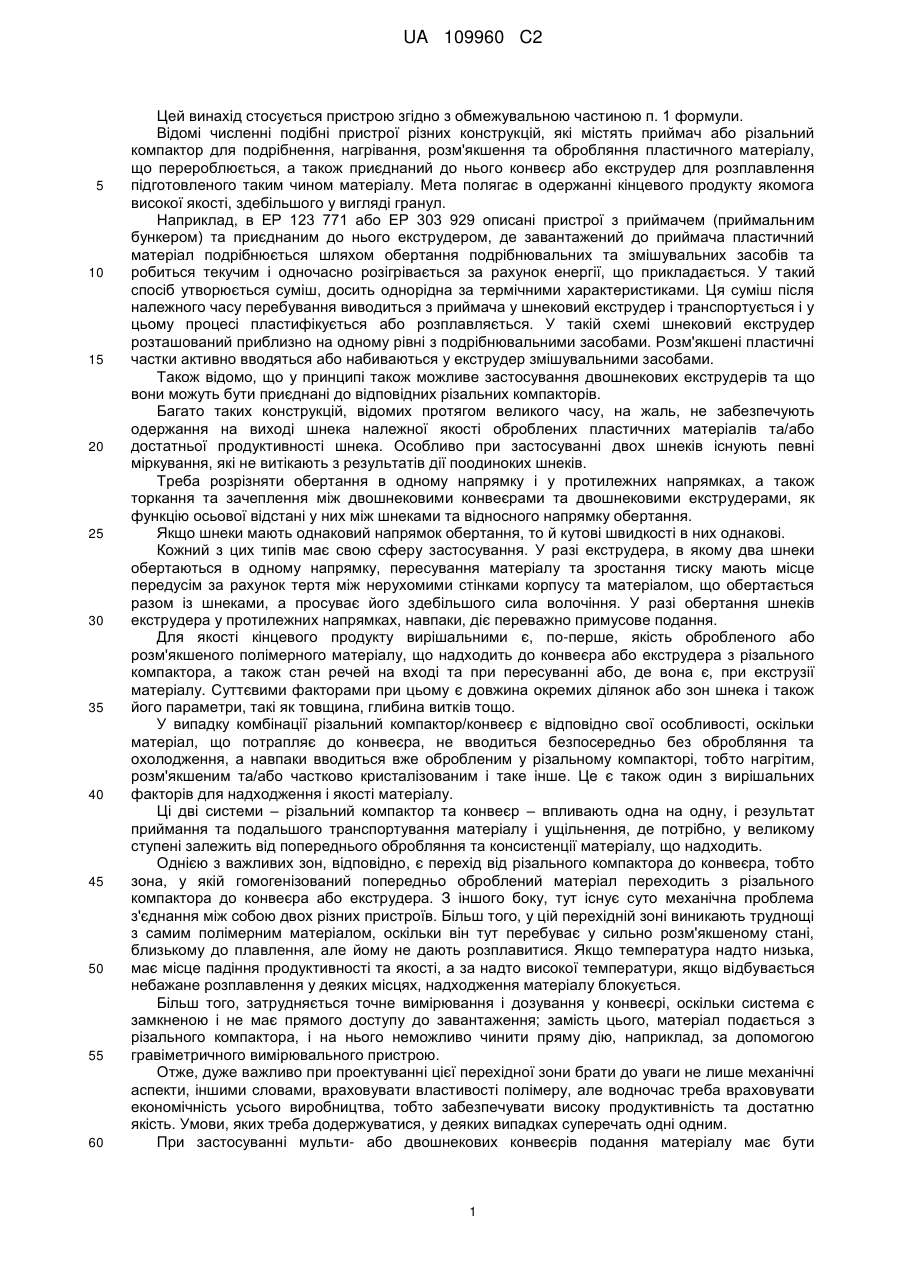

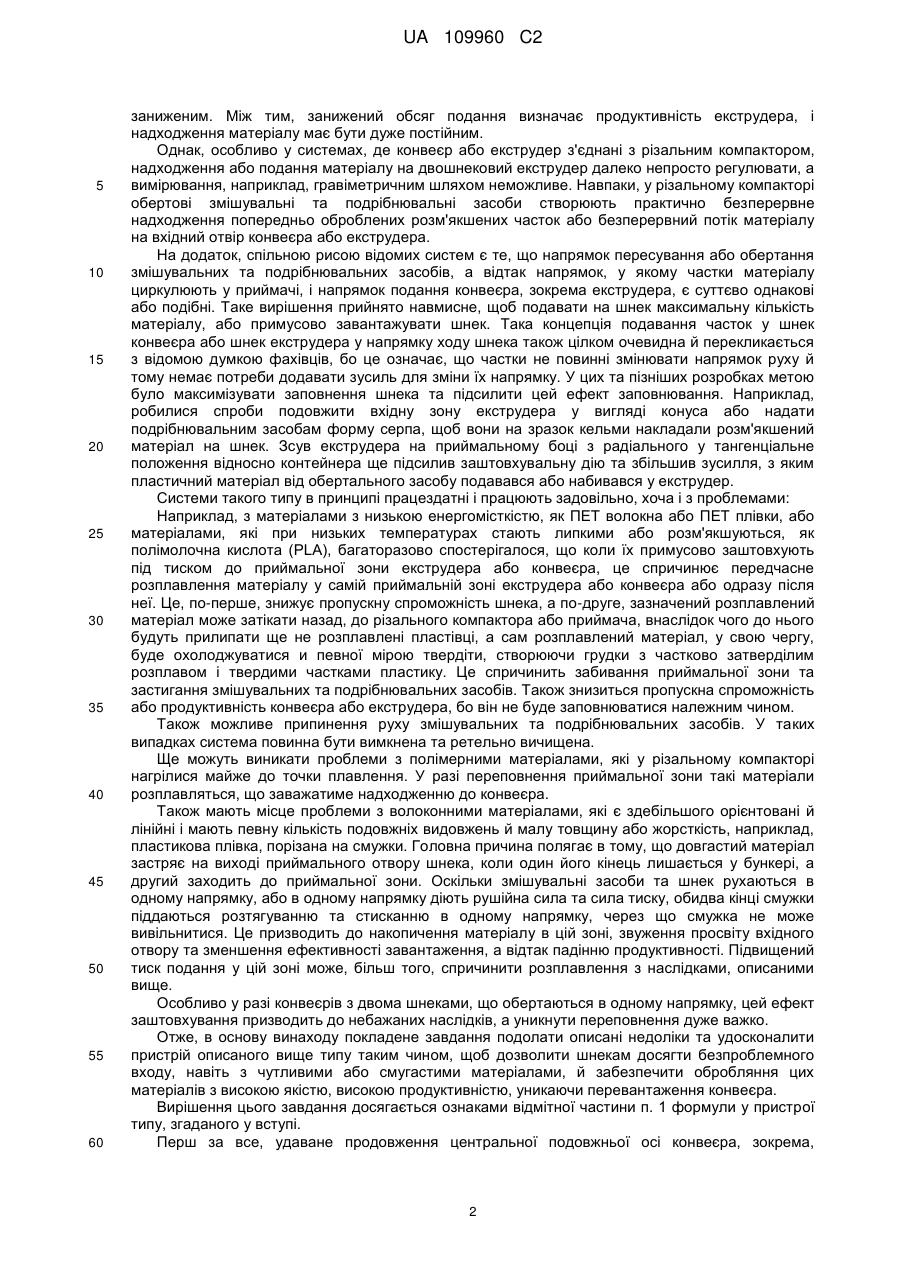

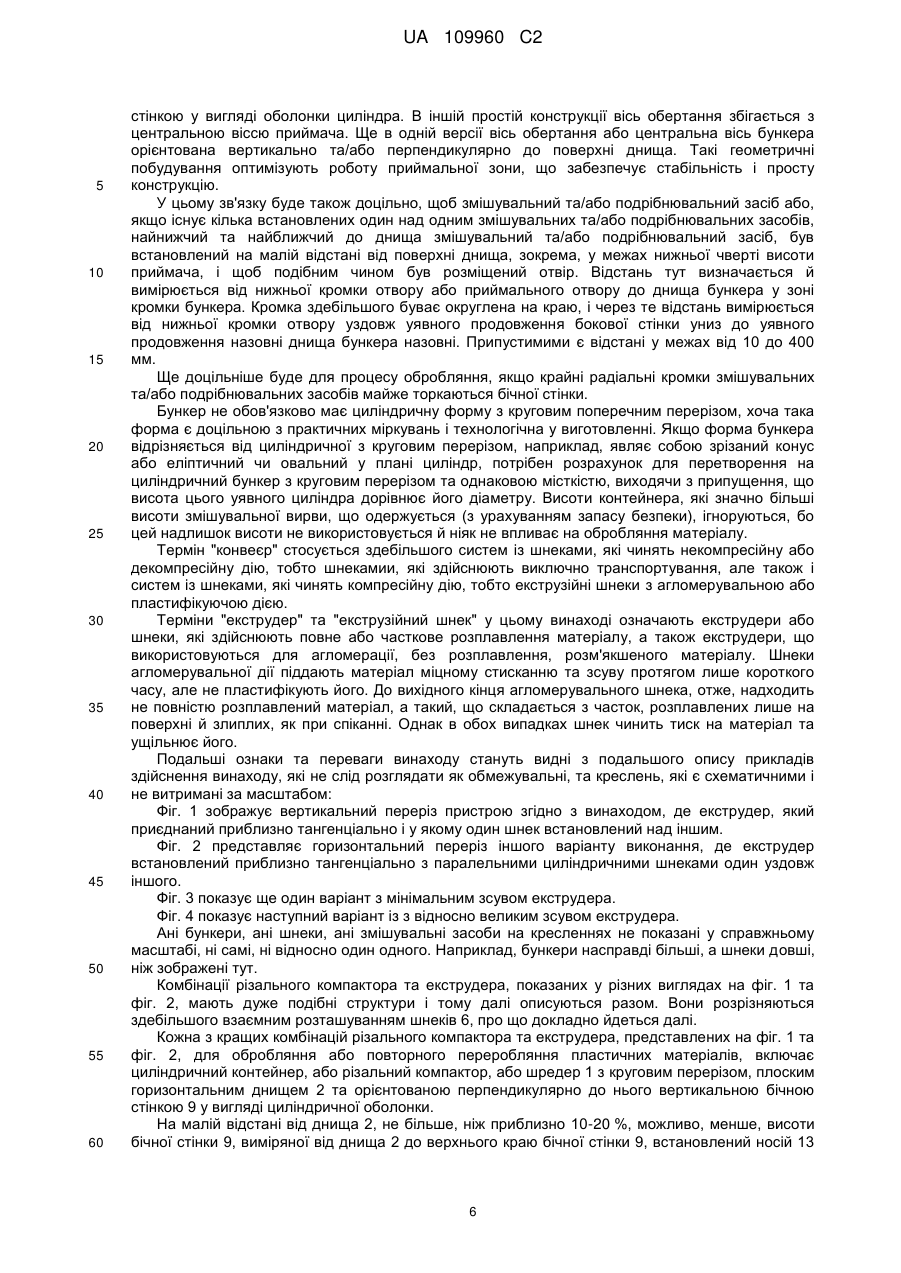

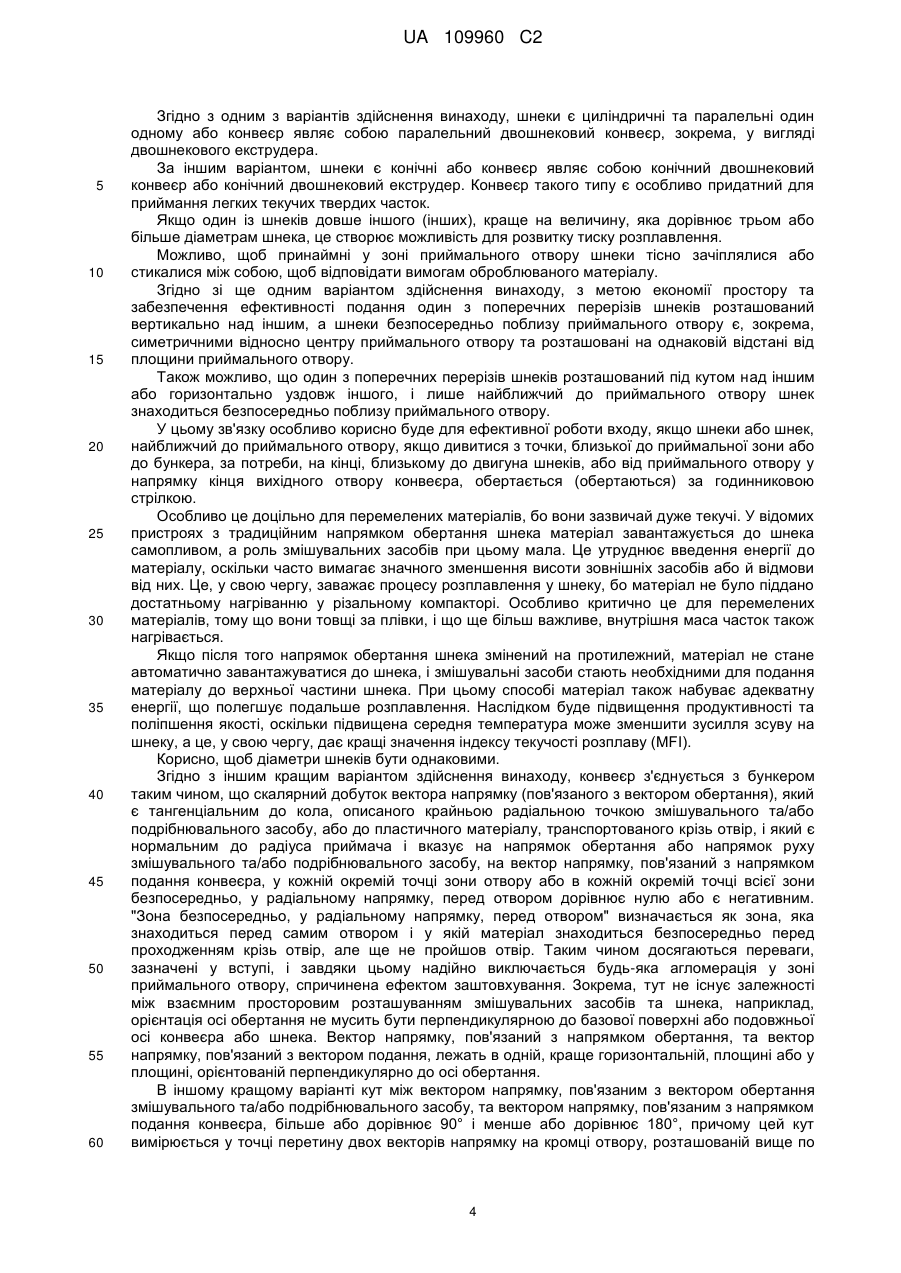

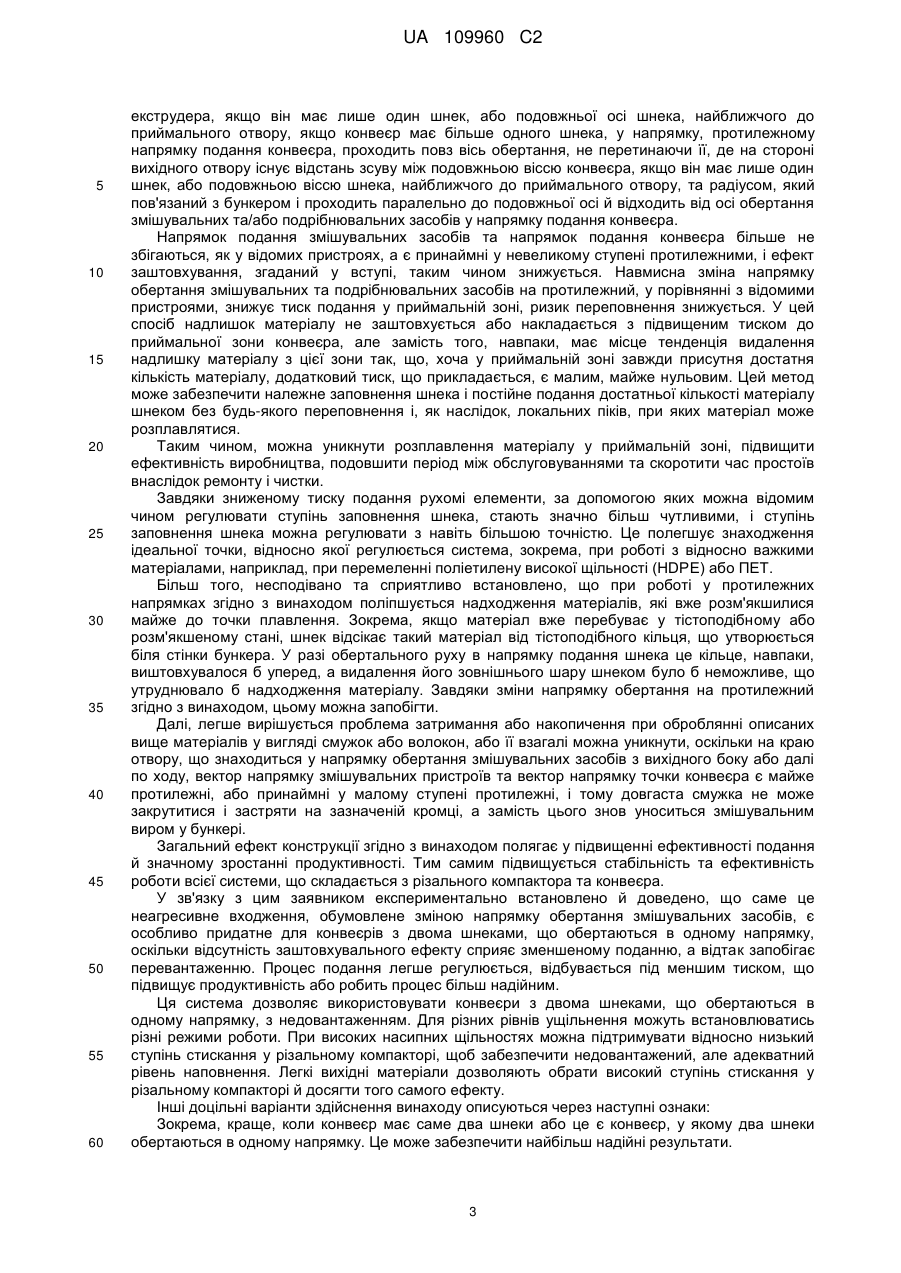

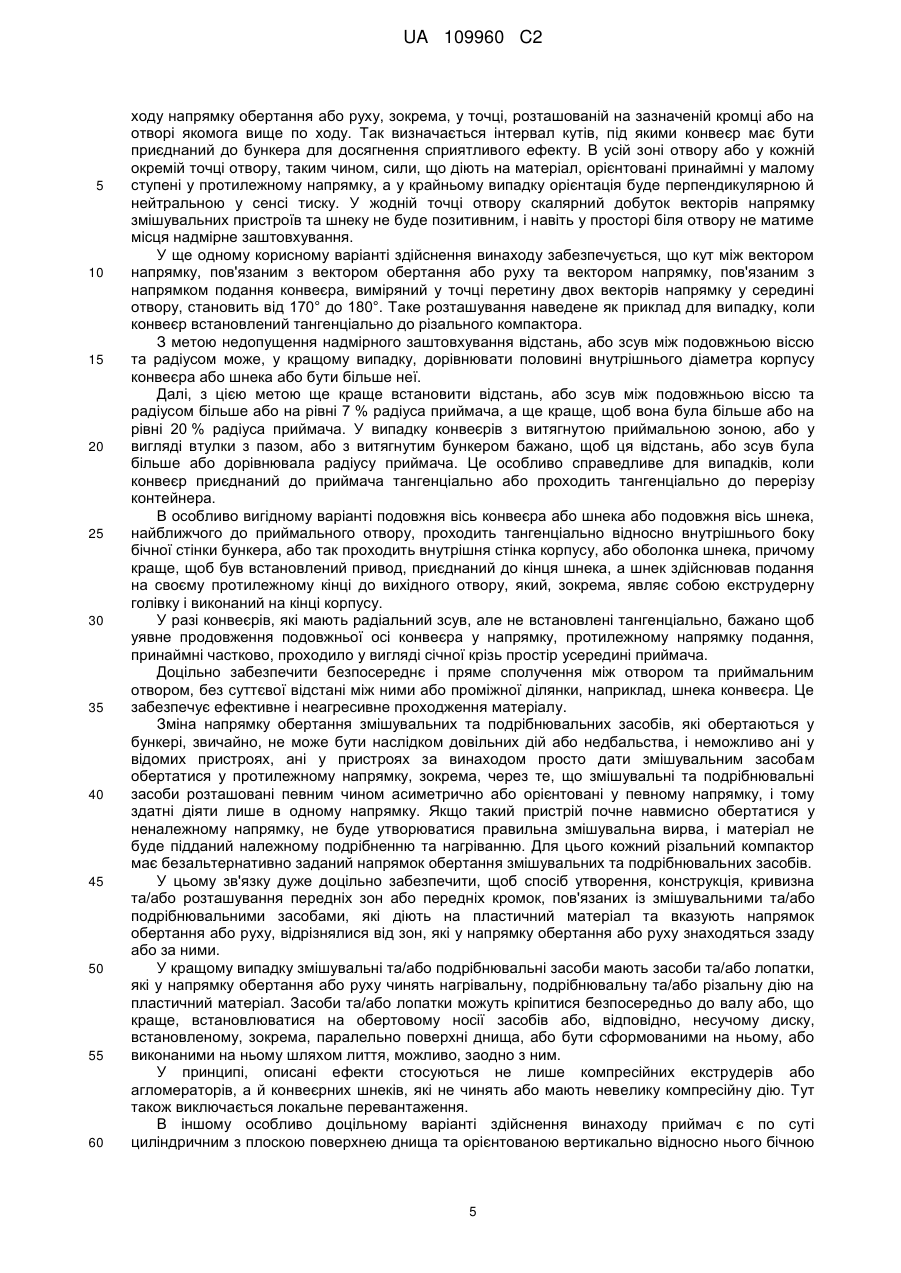

Реферат: Винахід стосується пристрою для попереднього обробляння та подальшого транспортування або пластифікації пластичних матеріалів, який містить бункер (1) із змішувальним та/або подрібнювальним засобом (3), який обертається навколо осі (10) обертання, у бічній стінці (9) якого виконаний отвір (8), крізь який може виводитися пластичний матеріал, а багатошнековий конвеєр (5) має принаймні два шнеки (6), що обертаються у корпусі (16). Винахід відрізняється тим, що уявне продовження центральної подовжньої осі (15) конвеєра (5) у напрямку, протилежному напрямку (17) подання конвеєра, проходить повз вісь (10) обертання, причому на стороні вихідного отвору є відстань (18) зсуву між подовжньою віссю (15) шнека (6), найближчого до бункера (1), та радіусом (11), паралельним подовжній осі (15), а також тим, що шнеки (6) обертаються в одному напрямку. UA 109960 C2 (12) UA 109960 C2 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід стосується пристрою згідно з обмежувальною частиною п. 1 формули. Відомі численні подібні пристрої різних конструкцій, які містять приймач або різальний компактор для подрібнення, нагрівання, розм'якшення та обробляння пластичного матеріалу, що перероблюється, а також приєднаний до нього конвеєр або екструдер для розплавлення підготовленого таким чином матеріалу. Мета полягає в одержанні кінцевого продукту якомога високої якості, здебільшого у вигляді гранул. Наприклад, в EP 123 771 або EP 303 929 описані пристрої з приймачем (приймальним бункером) та приєднаним до нього екструдером, де завантажений до приймача пластичний матеріал подрібнюється шляхом обертання подрібнювальних та змішувальних засобів та робиться текучим і одночасно розігрівається за рахунок енергії, що прикладається. У такий спосіб утворюється суміш, досить однорідна за термічними характеристиками. Ця суміш після належного часу перебування виводиться з приймача у шнековий екструдер і транспортується і у цьому процесі пластифікується або розплавляється. У такій схемі шнековий екструдер розташований приблизно на одному рівні з подрібнювальними засобами. Розм'якшені пластичні частки активно вводяться або набиваються у екструдер змішувальними засобами. Також відомо, що у принципі також можливе застосування двошнекових екструдерів та що вони можуть бути приєднані до відповідних різальних компакторів. Багато таких конструкцій, відомих протягом великого часу, на жаль, не забезпечують одержання на виході шнека належної якості оброблених пластичних матеріалів та/або достатньої продуктивності шнека. Особливо при застосуванні двох шнеків існують певні міркування, які не витікають з результатів дії поодиноких шнеків. Треба розрізняти обертання в одному напрямку і у протилежних напрямках, а також торкання та зачеплення між двошнековими конвеєрами та двошнековими екструдерами, як функцію осьової відстані у них між шнеками та відносного напрямку обертання. Якщо шнеки мають однаковий напрямок обертання, то й кутові швидкості в них однакові. Кожний з цих типів має свою сферу застосування. У разі екструдера, в якому два шнеки обертаються в одному напрямку, пересування матеріалу та зростання тиску мають місце передусім за рахунок тертя між нерухомими стінками корпусу та матеріалом, що обертається разом із шнеками, а просуває його здебільшого сила волочіння. У разі обертання шнеків екструдера у протилежних напрямках, навпаки, діє переважно примусове подання. Для якості кінцевого продукту вирішальними є, по-перше, якість обробленого або розм'якшеного полімерного матеріалу, що надходить до конвеєра або екструдера з різального компактора, а також стан речей на вході та при пересуванні або, де вона є, при екструзії матеріалу. Суттєвими факторами при цьому є довжина окремих ділянок або зон шнека і також його параметри, такі як товщина, глибина витків тощо. У випадку комбінації різальний компактор/конвеєр є відповідно свої особливості, оскільки матеріал, що потрапляє до конвеєра, не вводиться безпосередньо без обробляння та охолодження, а навпаки вводиться вже обробленим у різальному компакторі, тобто нагрітим, розм'якшеним та/або частково кристалізованим і таке інше. Це є також один з вирішальних факторів для надходження і якості матеріалу. Ці дві системи – різальний компактор та конвеєр – впливають одна на одну, і результат приймання та подальшого транспортування матеріалу і ущільнення, де потрібно, у великому ступені залежить від попереднього обробляння та консистенції матеріалу, що надходить. Однією з важливих зон, відповідно, є перехід від різального компактора до конвеєра, тобто зона, у якій гомогенізований попередньо оброблений матеріал переходить з різального компактора до конвеєра або екструдера. З іншого боку, тут існує суто механічна проблема з'єднання між собою двох різних пристроїв. Більш того, у цій перехідній зоні виникають труднощі з самим полімерним матеріалом, оскільки він тут перебуває у сильно розм'якшеному стані, близькому до плавлення, але йому не дають розплавитися. Якщо температура надто низька, має місце падіння продуктивності та якості, а за надто високої температури, якщо відбувається небажане розплавлення у деяких місцях, надходження матеріалу блокується. Більш того, затрудняється точне вимірювання і дозування у конвеєрі, оскільки система є замкненою і не має прямого доступу до завантаження; замість цього, матеріал подається з різального компактора, і на нього неможливо чинити пряму дію, наприклад, за допомогою гравіметричного вимірювального пристрою. Отже, дуже важливо при проектуванні цієї перехідної зони брати до уваги не лише механічні аспекти, іншими словами, враховувати властивості полімеру, але водночас треба враховувати економічність усього виробництва, тобто забезпечувати високу продуктивність та достатню якість. Умови, яких треба додержуватися, у деяких випадках суперечать одні одним. При застосуванні мульти- або двошнекових конвеєрів подання матеріалу має бути 1 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 заниженим. Між тим, занижений обсяг подання визначає продуктивність екструдера, і надходження матеріалу має бути дуже постійним. Однак, особливо у системах, де конвеєр або екструдер з'єднані з різальним компактором, надходження або подання матеріалу на двошнековий екструдер далеко непросто регулювати, а вимірювання, наприклад, гравіметричним шляхом неможливе. Навпаки, у різальному компакторі обертові змішувальні та подрібнювальні засоби створюють практично безперервне надходження попередньо оброблених розм'якшених часток або безперервний потік матеріалу на вхідний отвір конвеєра або екструдера. На додаток, спільною рисою відомих систем є те, що напрямок пересування або обертання змішувальних та подрібнювальних засобів, а відтак напрямок, у якому частки матеріалу циркулюють у приймачі, і напрямок подання конвеєра, зокрема екструдера, є суттєво однакові або подібні. Таке вирішення прийнято навмисне, щоб подавати на шнек максимальну кількість матеріалу, або примусово завантажувати шнек. Така концепція подавання часток у шнек конвеєра або шнек екструдера у напрямку ходу шнека також цілком очевидна й перекликається з відомою думкою фахівців, бо це означає, що частки не повинні змінювати напрямок руху й тому немає потреби додавати зусиль для зміни їх напрямку. У цих та пізніших розробках метою було максимізувати заповнення шнека та підсилити цей ефект заповнювання. Наприклад, робилися спроби подовжити вхідну зону екструдера у вигляді конуса або надати подрібнювальним засобам форму серпа, щоб вони на зразок кельми накладали розм'якшений матеріал на шнек. Зсув екструдера на приймальному боці з радіального у тангенціальне положення відносно контейнера ще підсилив заштовхувальну дію та збільшив зусилля, з яким пластичний матеріал від обертального засобу подавався або набивався у екструдер. Системи такого типу в принципі працездатні і працюють задовільно, хоча і з проблемами: Наприклад, з матеріалами з низькою енергомісткістю, як ПЕТ волокна або ПЕТ плівки, або матеріалами, які при низьких температурах стають липкими або розм'якшуються, як полімолочна кислота (PLA), багаторазово спостерігалося, що коли їх примусово заштовхують під тиском до приймальної зони екструдера або конвеєра, це спричинює передчасне розплавлення матеріалу у самій приймальній зоні екструдера або конвеєра або одразу після неї. Це, по-перше, знижує пропускну спроможність шнека, а по-друге, зазначений розплавлений матеріал може затікати назад, до різального компактора або приймача, внаслідок чого до нього будуть прилипати ще не розплавлені пластівці, а сам розплавлений матеріал, у свою чергу, буде охолоджуватися и певної мірою твердіти, створюючи грудки з частково затверділим розплавом і твердими частками пластику. Це спричинить забивання приймальної зони та застигання змішувальних та подрібнювальних засобів. Також знизиться пропускна спроможність або продуктивність конвеєра або екструдера, бо він не буде заповнюватися належним чином. Також можливе припинення руху змішувальних та подрібнювальних засобів. У таких випадках система повинна бути вимкнена та ретельно вичищена. Ще можуть виникати проблеми з полімерними матеріалами, які у різальному компакторі нагрілися майже до точки плавлення. У разі переповнення приймальної зони такі матеріали розплавляться, що заважатиме надходженню до конвеєра. Також мають місце проблеми з волоконними матеріалами, які є здебільшого орієнтовані й лінійні і мають певну кількість подовжніх видовжень й малу товщину або жорсткість, наприклад, пластикова плівка, порізана на смужки. Головна причина полягає в тому, що довгастий матеріал застряє на виході приймального отвору шнека, коли один його кінець лишається у бункері, а другий заходить до приймальної зони. Оскільки змішувальні засоби та шнек рухаються в одному напрямку, або в одному напрямку діють рушійна сила та сила тиску, обидва кінці смужки піддаються розтягуванню та стисканню в одному напрямку, через що смужка не може вивільнитися. Це призводить до накопичення матеріалу в цій зоні, звуження просвіту вхідного отвору та зменшення ефективності завантаження, а відтак падінню продуктивності. Підвищений тиск подання у цій зоні може, більш того, спричинити розплавлення з наслідками, описаними вище. Особливо у разі конвеєрів з двома шнеками, що обертаються в одному напрямку, цей ефект заштовхування призводить до небажаних наслідків, а уникнути переповнення дуже важко. Отже, в основу винаходу покладене завдання подолати описані недоліки та удосконалити пристрій описаного вище типу таким чином, щоб дозволити шнекам досягти безпроблемного входу, навіть з чутливими або смугастими матеріалами, й забезпечити обробляння цих матеріалів з високою якістю, високою продуктивністю, уникаючи перевантаження конвеєра. Вирішення цього завдання досягається ознаками відмітної частини п. 1 формули у пристрої типу, згаданого у вступі. Перш за все, удаване продовження центральної подовжньої осі конвеєра, зокрема, 2 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 екструдера, якщо він має лише один шнек, або подовжньої осі шнека, найближчого до приймального отвору, якщо конвеєр має більше одного шнека, у напрямку, протилежному напрямку подання конвеєра, проходить повз вісь обертання, не перетинаючи її, де на стороні вихідного отвору існує відстань зсуву між подовжньою віссю конвеєра, якщо він має лише один шнек, або подовжньою віссю шнека, найближчого до приймального отвору, та радіусом, який пов'язаний з бункером і проходить паралельно до подовжньої осі й відходить від осі обертання змішувальних та/або подрібнювальних засобів у напрямку подання конвеєра. Напрямок подання змішувальних засобів та напрямок подання конвеєра більше не збігаються, як у відомих пристроях, а є принаймні у невеликому ступені протилежними, і ефект заштовхування, згаданий у вступі, таким чином знижується. Навмисна зміна напрямку обертання змішувальних та подрібнювальних засобів на протилежний, у порівнянні з відомими пристроями, знижує тиск подання у приймальній зоні, ризик переповнення знижується. У цей спосіб надлишок матеріалу не заштовхується або накладається з підвищеним тиском до приймальної зони конвеєра, але замість того, навпаки, має місце тенденція видалення надлишку матеріалу з цієї зони так, що, хоча у приймальній зоні завжди присутня достатня кількість матеріалу, додатковий тиск, що прикладається, є малим, майже нульовим. Цей метод може забезпечити належне заповнення шнека і постійне подання достатньої кількості матеріалу шнеком без будь-якого переповнення і, як наслідок, локальних піків, при яких матеріал може розплавлятися. Таким чином, можна уникнути розплавлення матеріалу у приймальній зоні, підвищити ефективність виробництва, подовшити період між обслуговуваннями та скоротити час простоїв внаслідок ремонту і чистки. Завдяки зниженому тиску подання рухомі елементи, за допомогою яких можна відомим чином регулювати ступінь заповнення шнека, стають значно більш чутливими, і ступінь заповнення шнека можна регулювати з навіть більшою точністю. Це полегшує знаходження ідеальної точки, відносно якої регулюється система, зокрема, при роботі з відносно важкими матеріалами, наприклад, при перемеленні поліетилену високої щільності (HDPE) або ПЕТ. Більш того, несподівано та сприятливо встановлено, що при роботі у протилежних напрямках згідно з винаходом поліпшується надходження матеріалів, які вже розм'якшилися майже до точки плавлення. Зокрема, якщо матеріал вже перебуває у тістоподібному або розм'якшеному стані, шнек відсікає такий матеріал від тістоподібного кільця, що утворюється біля стінки бункера. У разі обертального руху в напрямку подання шнека це кільце, навпаки, виштовхувалося б уперед, а видалення його зовнішнього шару шнеком було б неможливе, що утруднювало б надходження матеріалу. Завдяки зміни напрямку обертання на протилежний згідно з винаходом, цьому можна запобігти. Далі, легше вирішується проблема затримання або накопичення при оброблянні описаних вище матеріалів у вигляді смужок або волокон, або її взагалі можна уникнути, оскільки на краю отвору, що знаходиться у напрямку обертання змішувальних засобів з вихідного боку або далі по ходу, вектор напрямку змішувальних пристроїв та вектор напрямку точки конвеєра є майже протилежні, або принаймні у малому ступені протилежні, і тому довгаста смужка не може закрутитися і застряти на зазначеній кромці, а замість цього знов уноситься змішувальним виром у бункері. Загальний ефект конструкції згідно з винаходом полягає у підвищенні ефективності подання й значному зростанні продуктивності. Тим самим підвищується стабільність та ефективність роботи всієї системи, що складається з різального компактора та конвеєра. У зв'язку з цим заявником експериментально встановлено й доведено, що саме це неагресивне входження, обумовлене зміною напрямку обертання змішувальних засобів, є особливо придатне для конвеєрів з двома шнеками, що обертаються в одному напрямку, оскільки відсутність заштовхувального ефекту сприяє зменшеному поданню, а відтак запобігає перевантаженню. Процес подання легше регулюється, відбувається під меншим тиском, що підвищує продуктивність або робить процес більш надійним. Ця система дозволяє використовувати конвеєри з двома шнеками, що обертаються в одному напрямку, з недовантаженням. Для різних рівнів ущільнення можуть встановлюватись різні режими роботи. При високих насипних щільностях можна підтримувати відносно низький ступінь стискання у різальному компакторі, щоб забезпечити недовантажений, але адекватний рівень наповнення. Легкі вихідні матеріали дозволяють обрати високий ступінь стискання у різальному компакторі й досягти того самого ефекту. Інші доцільні варіанти здійснення винаходу описуються через наступні ознаки: Зокрема, краще, коли конвеєр має саме два шнеки або це є конвеєр, у якому два шнеки обертаються в одному напрямку. Це може забезпечити найбільш надійні результати. 3 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 Згідно з одним з варіантів здійснення винаходу, шнеки є циліндричні та паралельні один одному або конвеєр являє собою паралельний двошнековий конвеєр, зокрема, у вигляді двошнекового екструдера. За іншим варіантом, шнеки є конічні або конвеєр являє собою конічний двошнековий конвеєр або конічний двошнековий екструдер. Конвеєр такого типу є особливо придатний для приймання легких текучих твердих часток. Якщо один із шнеків довше іншого (інших), краще на величину, яка дорівнює трьом або більше діаметрам шнека, це створює можливість для розвитку тиску розплавлення. Можливо, щоб принаймні у зоні приймального отвору шнеки тісно зачіплялися або стикалися між собою, щоб відповідати вимогам оброблюваного матеріалу. Згідно зі ще одним варіантом здійснення винаходу, з метою економії простору та забезпечення ефективності подання один з поперечних перерізів шнеків розташований вертикально над іншим, а шнеки безпосередньо поблизу приймального отвору є, зокрема, симетричними відносно центру приймального отвору та розташовані на однаковій відстані від площини приймального отвору. Також можливо, що один з поперечних перерізів шнеків розташований під кутом над іншим або горизонтально уздовж іншого, і лише найближчий до приймального отвору шнек знаходиться безпосередньо поблизу приймального отвору. У цьому зв'язку особливо корисно буде для ефективної роботи входу, якщо шнеки або шнек, найближчий до приймального отвору, якщо дивитися з точки, близької до приймальної зони або до бункера, за потреби, на кінці, близькому до двигуна шнеків, або від приймального отвору у напрямку кінця вихідного отвору конвеєра, обертається (обертаються) за годинниковою стрілкою. Особливо це доцільно для перемелених матеріалів, бо вони зазвичай дуже текучі. У відомих пристроях з традиційним напрямком обертання шнека матеріал завантажується до шнека самопливом, а роль змішувальних засобів при цьому мала. Це утруднює введення енергії до матеріалу, оскільки часто вимагає значного зменшення висоти зовнішніх засобів або й відмови від них. Це, у свою чергу, заважає процесу розплавлення у шнеку, бо матеріал не було піддано достатньому нагріванню у різальному компакторі. Особливо критично це для перемелених матеріалів, тому що вони товщі за плівки, і що ще більш важливе, внутрішня маса часток також нагрівається. Якщо після того напрямок обертання шнека змінений на протилежний, матеріал не стане автоматично завантажуватися до шнека, і змішувальні засоби стають необхідними для подання матеріалу до верхньої частини шнека. При цьому способі матеріал також набуває адекватну енергії, що полегшує подальше розплавлення. Наслідком буде підвищення продуктивності та поліпшення якості, оскільки підвищена середня температура може зменшити зусилля зсуву на шнеку, а це, у свою чергу, дає кращі значення індексу текучості розплаву (MFI). Корисно, щоб діаметри шнеків бути однаковими. Згідно з іншим кращим варіантом здійснення винаходу, конвеєр з'єднується з бункером таким чином, що скалярний добуток вектора напрямку (пов'язаного з вектором обертання), який є тангенціальним до кола, описаного крайньою радіальною точкою змішувального та/або подрібнювального засобу, або до пластичного матеріалу, транспортованого крізь отвір, і який є нормальним до радіуса приймача і вказує на напрямок обертання або напрямок руху змішувального та/або подрібнювального засобу, на вектор напрямку, пов'язаний з напрямком подання конвеєра, у кожній окремій точці зони отвору або в кожній окремій точці всієї зони безпосередньо, у радіальному напрямку, перед отвором дорівнює нулю або є негативним. "Зона безпосередньо, у радіальному напрямку, перед отвором" визначається як зона, яка знаходиться перед самим отвором і у якій матеріал знаходиться безпосередньо перед проходженням крізь отвір, але ще не пройшов отвір. Таким чином досягаються переваги, зазначені у вступі, і завдяки цьому надійно виключається будь-яка агломерація у зоні приймального отвору, спричинена ефектом заштовхування. Зокрема, тут не існує залежності між взаємним просторовим розташуванням змішувальних засобів та шнека, наприклад, орієнтація осі обертання не мусить бути перпендикулярною до базової поверхні або подовжньої осі конвеєра або шнека. Вектор напрямку, пов'язаний з напрямком обертання, та вектор напрямку, пов'язаний з вектором подання, лежать в одній, краще горизонтальній, площині або у площині, орієнтованій перпендикулярно до осі обертання. В іншому кращому варіанті кут між вектором напрямку, пов'язаним з вектором обертання змішувального та/або подрібнювального засобу, та вектором напрямку, пов'язаним з напрямком подання конвеєра, більше або дорівнює 90° і менше або дорівнює 180°, причому цей кут вимірюється у точці перетину двох векторів напрямку на кромці отвору, розташованій вище по 4 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 ходу напрямку обертання або руху, зокрема, у точці, розташованій на зазначеній кромці або на отворі якомога вище по ходу. Так визначається інтервал кутів, під якими конвеєр має бути приєднаний до бункера для досягнення сприятливого ефекту. В усій зоні отвору або у кожній окремій точці отвору, таким чином, сили, що діють на матеріал, орієнтовані принаймні у малому ступені у протилежному напрямку, а у крайньому випадку орієнтація буде перпендикулярною й нейтральною у сенсі тиску. У жодній точці отвору скалярний добуток векторів напрямку змішувальних пристроїв та шнеку не буде позитивним, і навіть у просторі біля отвору не матиме місця надмірне заштовхування. У ще одному корисному варіанті здійснення винаходу забезпечується, що кут між вектором напрямку, пов'язаним з вектором обертання або руху та вектором напрямку, пов'язаним з напрямком подання конвеєра, виміряний у точці перетину двох векторів напрямку у середині отвору, становить від 170° до 180°. Таке розташування наведене як приклад для випадку, коли конвеєр встановлений тангенціально до різального компактора. З метою недопущення надмірного заштовхування відстань, або зсув між подовжньою віссю та радіусом може, у кращому випадку, дорівнювати половині внутрішнього діаметра корпусу конвеєра або шнека або бути більше неї. Далі, з цією метою ще краще встановити відстань, або зсув між подовжньою віссю та радіусом більше або на рівні 7 % радіуса приймача, а ще краще, щоб вона була більше або на рівні 20 % радіуса приймача. У випадку конвеєрів з витягнутою приймальною зоною, або у вигляді втулки з пазом, або з витягнутим бункером бажано, щоб ця відстань, або зсув була більше або дорівнювала радіусу приймача. Це особливо справедливе для випадків, коли конвеєр приєднаний до приймача тангенціально або проходить тангенціально до перерізу контейнера. В особливо вигідному варіанті подовжня вісь конвеєра або шнека або подовжня вісь шнека, найближчого до приймального отвору, проходить тангенціально відносно внутрішнього боку бічної стінки бункера, або так проходить внутрішня стінка корпусу, або оболонка шнека, причому краще, щоб був встановлений привод, приєднаний до кінця шнека, а шнек здійснював подання на своєму протилежному кінці до вихідного отвору, який, зокрема, являє собою екструдерну голівку і виконаний на кінці корпусу. У разі конвеєрів, які мають радіальний зсув, але не встановлені тангенціально, бажано щоб уявне продовження подовжньої осі конвеєра у напрямку, протилежному напрямку подання, принаймні частково, проходило у вигляді січної крізь простір усередині приймача. Доцільно забезпечити безпосереднє і пряме сполучення між отвором та приймальним отвором, без суттєвої відстані між ними або проміжної ділянки, наприклад, шнека конвеєра. Це забезпечує ефективне і неагресивне проходження матеріалу. Зміна напрямку обертання змішувальних та подрібнювальних засобів, які обертаються у бункері, звичайно, не може бути наслідком довільних дій або недбальства, і неможливо ані у відомих пристроях, ані у пристроях за винаходом просто дати змішувальним засобам обертатися у протилежному напрямку, зокрема, через те, що змішувальні та подрібнювальні засоби розташовані певним чином асиметрично або орієнтовані у певному напрямку, і тому здатні діяти лише в одному напрямку. Якщо такий пристрій почне навмисно обертатися у неналежному напрямку, не буде утворюватися правильна змішувальна вирва, і матеріал не буде підданий належному подрібненню та нагріванню. Для цього кожний різальний компактор має безальтернативно заданий напрямок обертання змішувальних та подрібнювальних засобів. У цьому зв'язку дуже доцільно забезпечити, щоб спосіб утворення, конструкція, кривизна та/або розташування передніх зон або передніх кромок, пов'язаних із змішувальними та/або подрібнювальними засобами, які діють на пластичний матеріал та вказують напрямок обертання або руху, відрізнялися від зон, які у напрямку обертання або руху знаходяться ззаду або за ними. У кращому випадку змішувальні та/або подрібнювальні засоби мають засоби та/або лопатки, які у напрямку обертання або руху чинять нагрівальну, подрібнювальну та/або різальну дію на пластичний матеріал. Засоби та/або лопатки можуть кріпитися безпосередньо до валу або, що краще, встановлюватися на обертовому носії засобів або, відповідно, несучому диску, встановленому, зокрема, паралельно поверхні днища, або бути сформованими на ньому, або виконаними на ньому шляхом лиття, можливо, заодно з ним. У принципі, описані ефекти стосуються не лише компресійних екструдерів або агломераторів, а й конвеєрних шнеків, які не чинять або мають невелику компресійну дію. Тут також виключається локальне перевантаження. В іншому особливо доцільному варіанті здійснення винаходу приймач є по суті циліндричним з плоскою поверхнею днища та орієнтованою вертикально відносно нього бічною 5 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 стінкою у вигляді оболонки циліндра. В іншій простій конструкції вісь обертання збігається з центральною віссю приймача. Ще в одній версії вісь обертання або центральна вісь бункера орієнтована вертикально та/або перпендикулярно до поверхні днища. Такі геометричні побудування оптимізують роботу приймальної зони, що забезпечує стабільність і просту конструкцію. У цьому зв'язку буде також доцільно, щоб змішувальний та/або подрібнювальний засіб або, якщо існує кілька встановлених один над одним змішувальних та/або подрібнювальних засобів, найнижчий та найближчий до днища змішувальний та/або подрібнювальний засіб, був встановлений на малій відстані від поверхні днища, зокрема, у межах нижньої чверті висоти приймача, і щоб подібним чином був розміщений отвір. Відстань тут визначається й вимірюється від нижньої кромки отвору або приймального отвору до днища бункера у зоні кромки бункера. Кромка здебільшого буває округлена на краю, і через те відстань вимірюється від нижньої кромки отвору уздовж уявного продовження бокової стінки униз до уявного продовження назовні днища бункера назовні. Припустимими є відстані у межах від 10 до 400 мм. Ще доцільніше буде для процесу обробляння, якщо крайні радіальні кромки змішувальних та/або подрібнювальних засобів майже торкаються бічної стінки. Бункер не обов'язково має циліндричну форму з круговим поперечним перерізом, хоча така форма є доцільною з практичних міркувань і технологічна у виготовленні. Якщо форма бункера відрізняється від циліндричної з круговим перерізом, наприклад, являє собою зрізаний конус або еліптичний чи овальний у плані циліндр, потрібен розрахунок для перетворення на циліндричний бункер з круговим перерізом та однаковою місткістю, виходячи з припущення, що висота цього уявного циліндра дорівнює його діаметру. Висоти контейнера, які значно більші висоти змішувальної вирви, що одержується (з урахуванням запасу безпеки), ігноруються, бо цей надлишок висоти не використовується й ніяк не впливає на обробляння матеріалу. Термін "конвеєр" стосується здебільшого систем із шнеками, які чинять некомпресійну або декомпресійну дію, тобто шнекамии, які здійснюють виключно транспортування, але також і систем із шнеками, які чинять компресійну дію, тобто екструзійні шнеки з агломерувальною або пластифікуючою дією. Терміни "екструдер" та "екструзійний шнек" у цьому винаході означають екструдери або шнеки, які здійснюють повне або часткове розплавлення матеріалу, а також екструдери, що використовуються для агломерації, без розплавлення, розм'якшеного матеріалу. Шнеки агломерувальної дії піддають матеріал міцному стисканню та зсуву протягом лише короткого часу, але не пластифікують його. До вихідного кінця агломерувального шнека, отже, надходить не повністю розплавлений матеріал, а такий, що складається з часток, розплавлених лише на поверхні й злиплих, як при спіканні. Однак в обох випадках шнек чинить тиск на матеріал та ущільнює його. Подальші ознаки та переваги винаходу стануть видні з подальшого опису прикладів здійснення винаходу, які не слід розглядати як обмежувальні, та креслень, які є схематичними і не витримані за масштабом: Фіг. 1 зображує вертикальний переріз пристрою згідно з винаходом, де екструдер, який приєднаний приблизно тангенціально і у якому один шнек встановлений над іншим. Фіг. 2 представляє горизонтальний переріз іншого варіанту виконання, де екструдер встановлений приблизно тангенціально з паралельними циліндричними шнеками один уздовж іншого. Фіг. 3 показує ще один варіант з мінімальним зсувом екструдера. Фіг. 4 показує наступний варіант із з відносно великим зсувом екструдера. Ані бункери, ані шнеки, ані змішувальні засоби на кресленнях не показані у справжньому масштабі, ні самі, ні відносно один одного. Наприклад, бункери насправді більші, а шнеки довші, ніж зображені тут. Комбінації різального компактора та екструдера, показаних у різних виглядах на фіг. 1 та фіг. 2, мають дуже подібні структури і тому далі описуються разом. Вони розрізняються здебільшого взаємним розташуванням шнеків 6, про що докладно йдеться далі. Кожна з кращих комбінацій різального компактора та екструдера, представлених на фіг. 1 та фіг. 2, для обробляння або повторного переробляння пластичних матеріалів, включає циліндричний контейнер, або різальний компактор, або шредер 1 з круговим перерізом, плоским горизонтальним днищем 2 та орієнтованою перпендикулярно до нього вертикальною бічною стінкою 9 у вигляді циліндричної оболонки. На малій відстані від днища 2, не більше, ніж приблизно 10-20 %, можливо, менше, висоти бічної стінки 9, виміряної від днища 2 до верхнього краю бічної стінки 9, встановлений носій 13 6 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 засобів або плоский несучий диск, розташований паралельно поверхні днища 2, причому носій, або диск виконаний з можливістю обертання у напрямку 12 обертання або руху, показаному стрілкою 12, навколо центральної осі 10 обертання, яка одночасно є центральною віссю бункера 1. Двигун 21, встановлений під бункером 1, приводить несучий диск 13 у дію. На верхній стороні несучого диска 13 встановлені лопатки, наприклад, різальні лопатки 14, які разом з несучим диском 13 утворюють змішувальний та/або подрібнювальний засіб 3. Як видно на схемі, лопатки 14 розташовані на несучому диску 13 не симетрично, а замість цього мають на передніх кромках 22 у напрямку 12 обертання або руху своєрідне утворення, встановлення або розташування, такі що чинять певну механічну дію на пластичний матеріал. Крайні радіальні кромки змішувальних та/або подрібнювальних засобів 3 досягають точки, досить близької до внутрішньої поверхні бічної стінки 9, а саме розташованої на відстані біля 5 % довжини радіуса 11 бункера 1. Бункер 1 має у своєї верхній частині завантажувальний отвір, крізь який завантажується оброблюваний матеріал, наприклад, шматки пластикової плівки, за допомогою, наприклад, транспортера у напрямку, показаному стрілкою. Як варіант, бункер 1 може бути закритим, і з нього може бути викачане повітря принаймні до рівня промислового вакууму, а матеріал подається через систему клапанів. Зазначений продукт потрапляє до обертальних змішувальних та/або подрібнювальних засобів 3 та підноситься, утворюючи змішувальну вирву 30, у якій продукт здіймається уздовж вертикальної бічної стінки 9 та приблизно у зоні ефективної висоти Н бункера знов падає у напрямку центра бункера всередину і вниз під дією сили тяжіння. Ефективна висота Н бункера приблизно дорівнює його внутрішньому діаметру D. Таким чином, у бункері 1 утворюється змішувальна вирва 30, у якій матеріал циркулює як зверху вниз, так і у напрямку 12 обертання. За рахунок такого розташування змішувальних та/або подрібнювальних засобів 3 або лопаток 14 пристрій такого типу здатний працювати лише у заданому напрямку 12 обертання або руху, і змінити напрямок 12 обертання одразу або без додаткових заходів неможливо. Обертові змішувальні та подрібнювальні засоби 3 подрібнюють та перемішують пластичний матеріал, що надходить, і при цьому нагрівають та розм'якшують його за рахунок привнесеної механічної енергії тертя, але не доводять до розплавлення. Після певного часу перебування у бункері 1 гомогенізований, розм'якшений, тістоподібний, але ще не розплавлений матеріал, як буде детально описано далі, виводиться з бункера 1 крізь отвір 8, проходить до приймальної зони двошнекового екструдера 5 та потрапляє на шнеки 6, де й відбувається розплавлення. Зазначений отвір 8 виконаний у бічній стінці 9 бункера 1 на рівні, у даному разі одного, змішувального та подрібнювального засобу 3, і таким чином підготовлений пластичний матеріал видаляється з середини бункера 1 крізь цей отвір. Матеріал проходить до двошнекового екструдера 5, приєднаного тангенціально до бункера 1, причому в оболонці корпусу 16 екструдера 5 виконаний приймальний отвір 80 для матеріалу, що подається на шнеки 6. Перевагою такої компоновки є те, що шнеки 6 можуть приводитися у дію від нижніх кінців приводом, зображеним схематично у нижній частині креслення, таким чином, що верхні кінці шнеків на кресленні можуть бути вільні від приводу. Через те вивантажувальний отвір для пластифікованого або агломерованого пластичного матеріалу, який подається шнеками 6, може бути влаштований на зазначеному верхньому кінці, наприклад, у вигляді екструдерної голівки (не показана). Отже, пластичний матеріал можна транспортувати без відхилень шнеками 6 до вивантажувального отвору; але це буде неможливим у варіантах, зображених на фіг. 3-4. Існує з'єднання для транспортування або передання матеріалу між приймальним отвором 80 та отвором 8, і в даному разі це з'єднання з отвором 8 є прямим та безпосереднім і не містить ніяких подовжених проміжних ділянок або роздільників. Завдяки цьому зона передання виходить дуже короткою. У корпусі 16 знаходяться два циліндричні шнеки 6 компресійної дії, кожний з яких встановлений обертально навколо своєї подовжньої осі 15. Шнеки також можуть бути конічними. Екструдер 5 транспортує матеріал у напрямку стрілки 17. Екструдер 5 – це звичайний двошнековий екструдер відомого типу, у якому розм'якшений пластичний матеріал стискається і при цьому розплавляється, а розплав далі вивантажується на протилежному кінці, до екструдерної голівки. У варіанті, зображеному на фіг. 1, один із шнеків 6 встановлений вертикально над іншим другого, а у варіанті за фіг. 2 шнеки 6 знаходяться горизонтально поряд один з одним. Обидва шнеки 6 обертаються в одному напрямку і отже обертаються сумісно. Змішувальні та/або подрібнювальні засоби 3 або лопатки 14 знаходяться приблизно на одному рівні з центральною подовжньою віссю 15 нижнього шнека 6 на фіг. 1 або шнека 6, що 7 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 55 60 прилягає до приймального отвору 80. Краї лопаток 14 знаходяться на достатньому віддаленні від витків шнеків 6. У варіантах, зображених на фіг. 1 та 2, екструдер 5, як зазначалося, приєднаний тангенціально до бункера 1 або проходить тангенціально відносно його перерізу. На схемах уявне продовження центральної подовжньої осі 15 нижнього шнека 6 або шнека 6, прилеглого до приймального отвору 80, у напрямку, протилежному напрямку 17 подання екструдера 5 назад, проходить близько до осі 10 обертання, не перетинаючи її. На стороні вихідного отвору існує відстань 18 зсуву між подовжньою віссю 15 цього шнека 6 та радіусом 11, пов'язаним з бункером 1 і паралельним подовжній осі 15, який відходить назовні від осі 10 обертання змішувальних та/або подрібнювальних засобів 3 у напрямку 17 подання екструдера 5. У даному випадку уявне продовження центральної подовжньої осі 15 у задній бік не проходить крізь простір усередині бункера 1, а минає його на малій відстані. Відстань 18 трохи більша за радіус бункера 1. Тому екструдер 5 трохи зсунутий назовні, або приймальна зона виходить трохи глибшою. Визначення "протилежний", "контр-» та "у протилежний бік" тут означають будь-яку орієнтацію векторів відносно один одного, які не розташовані під гострим кутом, як детально пояснюється далі. Інакше кажучи, скалярний добуток вектора 19 напрямку, пов'язаного з напрямком 12 обертання й орієнтованого тангенціально до кола, описаного крайньою точкою змішувального та/або подрібнювального засобу 3, або тангенціально до пластичного матеріалу, що проходить крізь отвір 8, і який вказує у напрямку 12 обертання або руху змішувальних та/або подрібнювальних засобів 3, на вектор 17 напрямку, пов'язаний з напрямком подання екструдера 5, який проходить у напрямку подання паралельно до центральної подовжньої осі 15 шнека 6, завжди дорівнює нулю або є негативним у кожній точці отвору 8 або у зоні, розташованій безпосередньо, у радіальному напрямку, перед отвором 8, і ніде не є позитивним. У разі приймального отвору за фіг. 1 та 2 скалярний добуток вектора 19 напрямку для напрямку 12 обертання та вектора напрямку 17 для напрямку подання є негативним у кожній точці отвору 8. Кут α між вектором 17 напрямку для напрямку подання та вектором напрямку для напрямку 19 обертання, виміряний у точці 20, пов'язаній з отвором 8, яка знаходиться найвище по ходу напрямку 12 обертання, або на кромці, пов'язаній з отвором 8 і розташованій якнайвище по ходу, становить максимально приблизно 170°. При просуванні далі уздовж отвору 8 на фіг. 2, тобто у напрямку 12 обертання, кут між двома векторами напрямку продовжує збільшуватися. У центрі отвору 8 кут між векторами напрямку становить близько 180°, і скалярний добуток є максимально негативним, а ще далі кут стає > 180°, і скалярний добуток, у свою чергу, зменшується, але залишається негативним. Втім, ці кути більше не вважаються кутами α, бо не виміряні у точці 20. Кут β, не показаний на схемі фіг. 2, виміряний у центрі отвору 8 між вектором 19 напрямку для напрямку обертання та вектором 17 напрямку для напрямку подання, становить приблизно 178° - 180°. Пристрій за фіг. 2 представляє перший обмежувальний випадок або екстремум. Такий тип компонування може забезпечити ефект дуже неагресивного заштовхування або особливо ефективне подання, і пристрій такого типу має безліч переваг при роботі з чутливими матеріалами, які піддаються оброблянню на межі свого інтервалу плавлення, або для продуктів у вигляді довгих смужок. Фіг. 3 та 4 ілюструють лише можливі приєднання екструдера відносно напрямку обертання змішувальних засобів. На схемах не вказані значення L, B та A. На фіг. 3 зображений альтернативний варіант, у якому екструдер 5 з двома шнеками 6, які обертаються сумісно і розташовані один вертикально над іншим, прикріплений своїм кінцем 7 скоріш нетангенціально до бункера 1. Шнек 6 та корпус 16 екструдера 5 пристосовані у зоні отвору 8 до конфігурації внутрішньої стінки бункера 1 і зсунуті назад так, щоб бути урівень з ним. Жодна частина екструдера 5 або шнеків 6 не проходить крізь отвір 8 усередину бункера 1. Тут відстань 18 відповідає приблизно 5-10 % довжини радіуса 11 бункера 1 та приблизно половині внутрішнього діаметра D корпусу 16. Отже, цей варіант являє собою другий обмежувальний випадок або екстремум з найменшим можливим зсувом або відстанню 18, коли напрямок 12 обертання або руху змішувальних та/або подрібнювальних засобів 3 є принаймні деякою мірою протилежним напрямку 17 подання екструдера 5, зокрема, у всій зоні отвору 8. Скалярний добуток на фіг. 3 у пороговій точці 20, яка знаходиться якнайвище по ходу, точно дорівнює нулю, бо ця точка розташована на кромці, пов'язаній з отвором 8, і знаходиться якнайвище по ходу. Кут α між вектором 17 напрямку для напрямку подання конвеєра та 8 UA 109960 C2 5 10 15 20 вектором 19 напрямку для напрямку обертання, виміряний у точці 20 на фіг. 3, становить точно 90°. Якщо рухатися далі уздовж отвору 8, тобто у напрямку 12 обертання, кут між векторами напрямку стає ще більшим і перетворюється на тупий кут > 90°, а скалярний добуток водночас стає негативним. Однак у жодній точці отвору 8 та поблизу нього скалярний добуток не буває позитивним, а кут не буває менше 90°. Отже, локальне перевантаження не може трапитися навіть у безпосередній близькості до отвору 8, і ніде у зоні отвору 8 не відбувається несприятливе заштовхування. У цьому полягає суттєва відміна від чисто радіальної компоновки, оскільки при повністю радіальному розташуванні екструдера 5 з'являється кут α < 90° у точці 20 або на кромці 20', а ті зони отвору 8, які на кресленні показані над радіусом 11 або вище по ходу, або з припливного боку, характеризуються позитивним скалярним добутком. Через те локально розплавлені купки пластичного матеріалу можуть накопичуватися у тих зонах. На фіг. 4 показаний інший варіант, у якому екструдер 5 з двома шнеками 6, які обертаються в одному напрямку і розташовані один вертикально над іншим, зсунутий трохи далі, ніж на фіг. 3, за потоком, але ще не розташований тангенціально, як на фіг. 1 та 2. У цьому випадку, як і на фіг. 3, уявне продовження подовжньої осі 15 шнеків 6 назад проходить крізь простір усередині бункера 1 як січна. Внаслідок того отвір 8, виміряний у напрямку кола бункера 1, стає ширшим, ніж у варіанті за фіг. 3. Відповідно й відстань 18 є більшою, ніж на фіг. 3, але трохи менше радіуса 11. Кут α, виміряний у точці 20, становить біля 150°, і тому ефект заштовхування зменшується у порівнянні з варіантом за фіг. 3, що є корисним для певних чутливих полімерів. Внутрішня стінка корпусу 16 або права внутрішня кромка, якщо дивитися від бункера 1, є тангенціальною відносно бункера 1, а відтак, на відміну від фіг. 3, тут немає похилої перехідної кромки. У цій найнижчій по ходу точці отвору 8, на крайній лівій стороні фіг. 4, кут становить близько 180°. 25 ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 60 1. Пристрій для попереднього обробляння та подальшого транспортування, пластифікації або агломерації пластичних матеріалів, зокрема термопластичних відходів, з можливістю повторного обробляння, що містить бункер (1) для матеріалу, що обробляється, в якому знаходяться принаймні один змішувальний та/або подрібнювальний засіб (3), виконаний з можливістю обертання навколо осі (10) обертання у визначеному напрямку і призначений для перемішування, нагрівання та/або подрібнення пластичного матеріалу, у якому отвір (8), для видалення попередньо обробленого пластичного матеріалу зсередини бункера (1), виконаний у бічній стінці (9) бункера (1) на рівні змішувального та/або подрібнювального засобу (3) або найнижчого з них, найближчого до днища, принаймні один багатошнековий конвеєр (5) для приймання попередньо обробленого матеріалу, який має принаймні два шнеки (6), виконані з можливістю обертатися у корпусі (16) і чинити подавальну, зокрема пластифікуючу або агломеруючу, дію, причому корпус (16) має на своєму кінці (7) або у стінці його оболонки приймальний отвір (80) для приймання матеріалу шнеком (6), а приймальний отвір (80) та отвір (8) з'єднані між собою, який відрізняється тим, що для кожної окремої точки у всій зоні отвору (8) скалярний добуток вектора (19) напрямку, який є паралельним дотичній до окружності, описаної крайньою у радіальному напрямку точкою змішувального та/або подрібнювального засобу (3), і який спрямований у напрямку (12) руху змішувального та/або подрібнювального засобу (3), під час його обертання повз вказані окремі точки отвору (8) та перед ними, на вектор (17) напрямку подання конвеєра дорівнює нулю або є негативним, а шнеки (6) обертаються в одному напрямку. 2. Пристрій за п. 1, який відрізняється тим, що має саме два шнеки (6) або конвеєр (5), у якому два шнеки обертаються в одному напрямку. 3. Пристрій за п. 1 або 2, який відрізняється тим, що шнеки (6) є циліндричними та паралельними один одному або конвеєр (5) являє собою паралельний двошнековий конвеєр. 4. Пристрій за будь-яким з пп. 1-2, який відрізняється тим, що шнеки (6) є конічними або конвеєр (5) являє собою конічний двошнековий конвеєр. 5. Пристрій за будь-яким з пп. 1-4, який відрізняється тим, що один із шнеків (6) є довший, краще на величину, яка дорівнює трьом або більше діаметрам (d) шнека (6). 6. Пристрій за будь-яким з пп. 1-5, який відрізняється тим, що принаймні у зоні приймального отвору (80) шнеки (6) зачеплені або торкаються. 7. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що один з поперечних перерізів шнеків (6) розташований вертикально над іншим, а шнеки (6) безпосередньо поблизу 9 UA 109960 C2 5 10 15 20 25 30 35 40 45 50 приймального отвору (80) є, зокрема, симетричні відносно центру приймального отвору (80) і знаходяться на однаковій відстані від площини приймального отвору (80). 8. Пристрій за будь-яким з пп. 1-6, який відрізняється тим, що один з поперечних перерізів шнеків (6) розташований під кутом над іншим або горизонтально уздовж з іншим, і лише найближчий до приймального отвору (80) шнек (6) знаходиться безпосередньо поблизу приймального отвору (80). 9. Пристрій за будь-яким з пп. 1-8, який відрізняється тим, що шнеки (6) або шнек (6), найближчий до приймального отвору (80), якщо дивитися з вихідної точки шнеків (6), близької до приймальної зони або до бункера, або від приймального отвору (80) у напрямку кінця вихідного отвору конвеєра (5), обертається (обертаються) за годинниковою стрілкою. 10. Пристрій за будь-яким з пп. 1-9, який відрізняється тим, що кут () між вектором (19) напрямку руху під час обертання та вектором (17) напрямку подання конвеєра (5), виміряний у точці перетину двох векторів напрямку (17, 19) усередині отвору (8), становить від 170° до 180°. 11. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що відстань (18) зсуву між подовжньою віссю (15) конвеєра (5) або шнека (6), найближчого до приймального отвору (80), та радіусом (11), паралельним подовжній осі (15), більше або дорівнює половині внутрішнього діаметра корпусу (16) конвеєра (5) або шнека (6) та/або більше або дорівнює 7 %, а краще більше або дорівнює 20 % радіуса бункера (1), або тим, що відстань (18) більше або дорівнює радіусу бункера (1). 12. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що уявне продовження подовжньої осі (15) конвеєра (5) у напрямку, протилежному напрямку подання, являє собою січну відносно перерізу бункера (1) і принаймні частково проходить крізь простір усередині бункера (1). 13. Пристрій за будь-яким з пп. 1-10, який відрізняється тим, що конвеєр (5) приєднаний тангенціально до бункера (1) або проходить тангенціально відносно перерізу бункера (1), або подовжня вісь (15) конвеєра (5) або шнека (6) або подовжня вісь шнека (6), найближчого до приймального отвору (80), проходить тангенціально відносно внутрішнього боку бічної стінки (9) бункера (1), або внутрішня стінка корпусу (16), або оболонка шнека (6) проходять таким чином, причому краще, щоб до кінця (7) шнека (6) був приєднаний привод, а шнек на своєму протилежному кінці здійснював подання до вихідного отвору, який, зокрема, являє собою екструдерну головку, встановлену на кінці корпусу (16). 14. Пристрій за будь-яким з пп. 1-13, який відрізняється тим, що отвір (8) безпосередньо сполучений з приймальним отвором (80), без ділянки передання або шнека конвеєра. 15. Пристрій за будь-яким з пп. 1-14, який відрізняється тим, що змішувальний та/або подрібнювальний засіб (3) має інструменти та/або лопатки (14), які у напрямку (12) обертання або руху чинять нагрівальну, подрібнювальну та/або різальну дію на пластичний матеріал, причому інструменти та/або лопатки (14), у кращому випадку, встановлені або сформовані на обертовому носії (13) засобів, зокрема несучому диску (13), встановленому, зокрема, паралельно поверхні днища (2). 16. Пристрій за будь-яким з пп. 1-15, який відрізняється тим, що передні зони або передні кромки (22) змішувальних та/або подрібнювальних засобів (3) або лопаток (14), які діють на пластичний матеріал та спрямовані у напрямку (12) обертання або руху, відрізняються за способом утворення, конструкцією, кривизною та/або розташуванням від зон, які знаходяться позаду відносно напрямку (12). 17. Пристрій за будь-яким з пп. 1-16, який відрізняється тим, що бункер (1) є по суті циліндричним, має круглий поперечний переріз, плоску поверхню днища (2) та орієнтовану вертикально відносно неї бічну стінку (9) у вигляді оболонки циліндра, та/або вісь (10) обертання змішувальних та/або подрібнювальних засобів (3) співпадає з центральною віссю бункера (1), та/або вісь обертання (12) або центральна вісь бункера орієнтована вертикально та/або перпендикулярно до поверхні днища (2). 18. Пристрій за будь-яким з пп. 1-17, який відрізняється тим, що найнижчий носій (13) засобів або найнижчий змішувальний та/або подрібнювальний засіб (3), та/або отвір (8) встановлені близько до днища на малій відстані від поверхні днища (2), зокрема, у межах нижньої чверті висоти бункера (1), краще на відстані від 10 до 400 мм від поверхні днища (2). 55 10 UA 109960 C2 11 UA 109960 C2 Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12

Дивитися

Додаткова інформація

Назва патенту англійською

Apparatus for processing plastic material

Автори англійською

Feichtinger, Klaus, Hackl, Manfred

Назва патенту російською

Устройство для обработки пластичных материалов

Автори російською

Файхтингер Клаус, Хакль Манфрэд

МПК / Мітки

МПК: B29B 17/04, B02C 18/08, B01F 15/02, B29B 13/10, B29C 47/10, B29C 47/58

Мітки: матеріалів, пластичних, обробляння, пристрій
