Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем за феодосьєвими

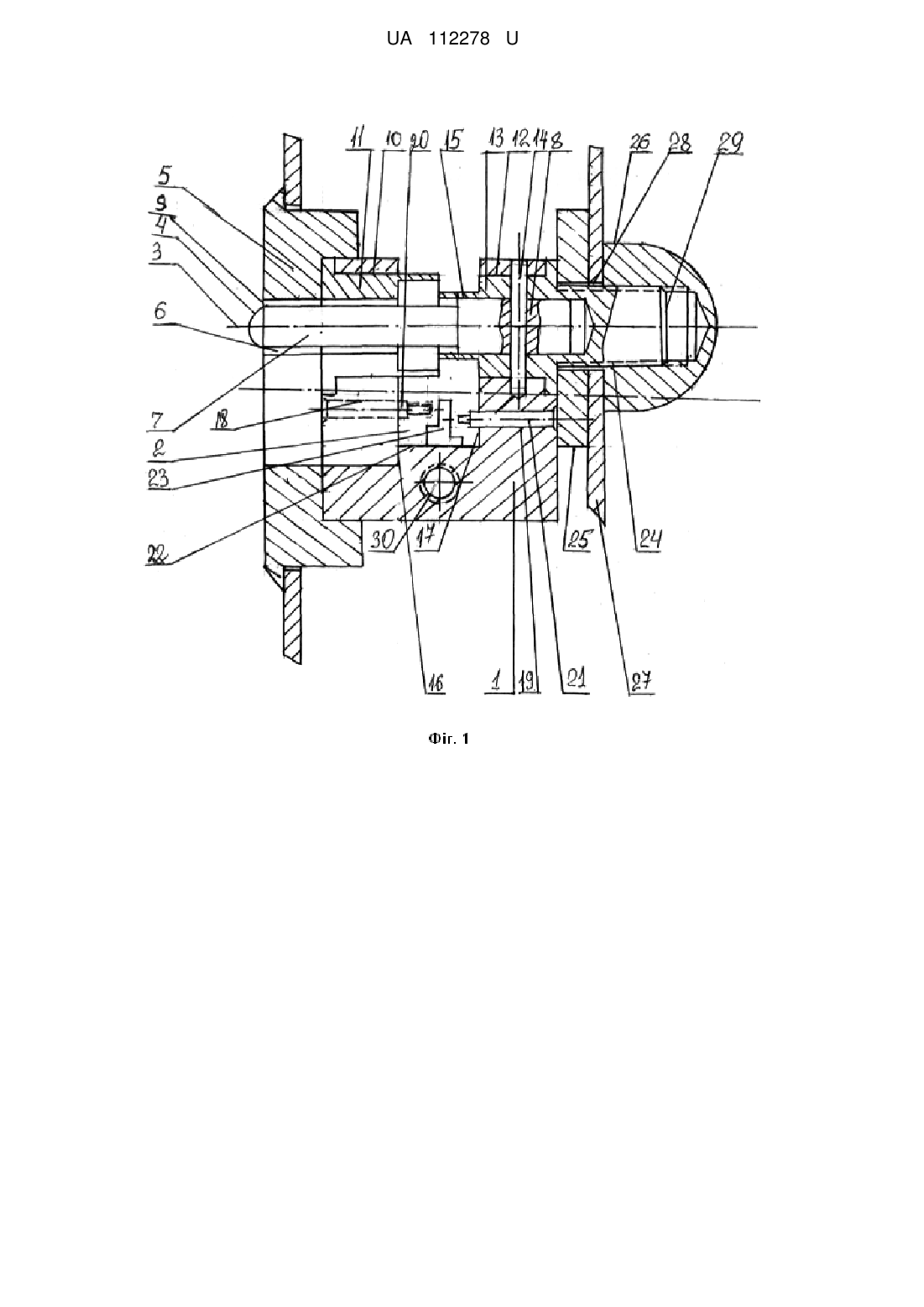

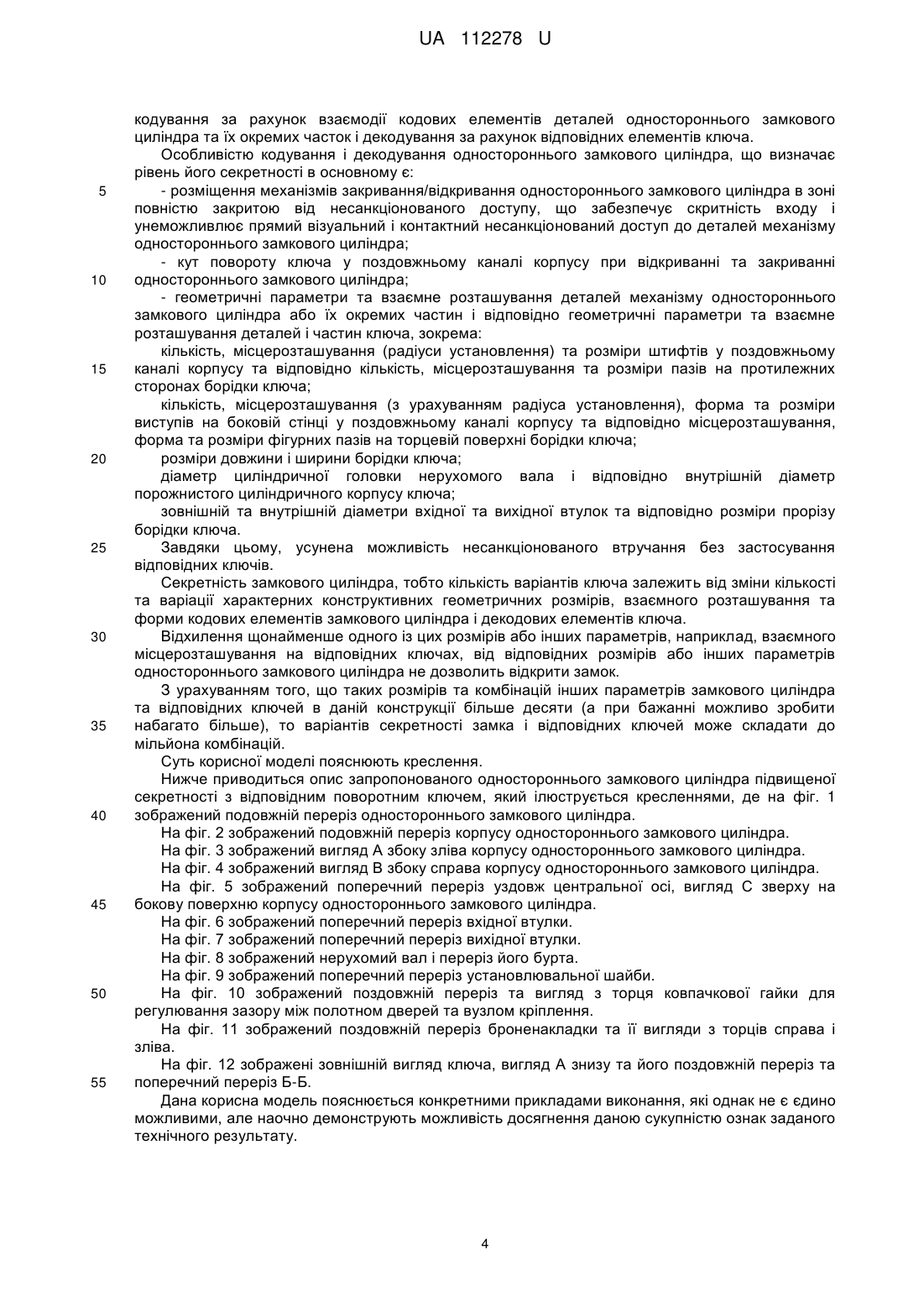

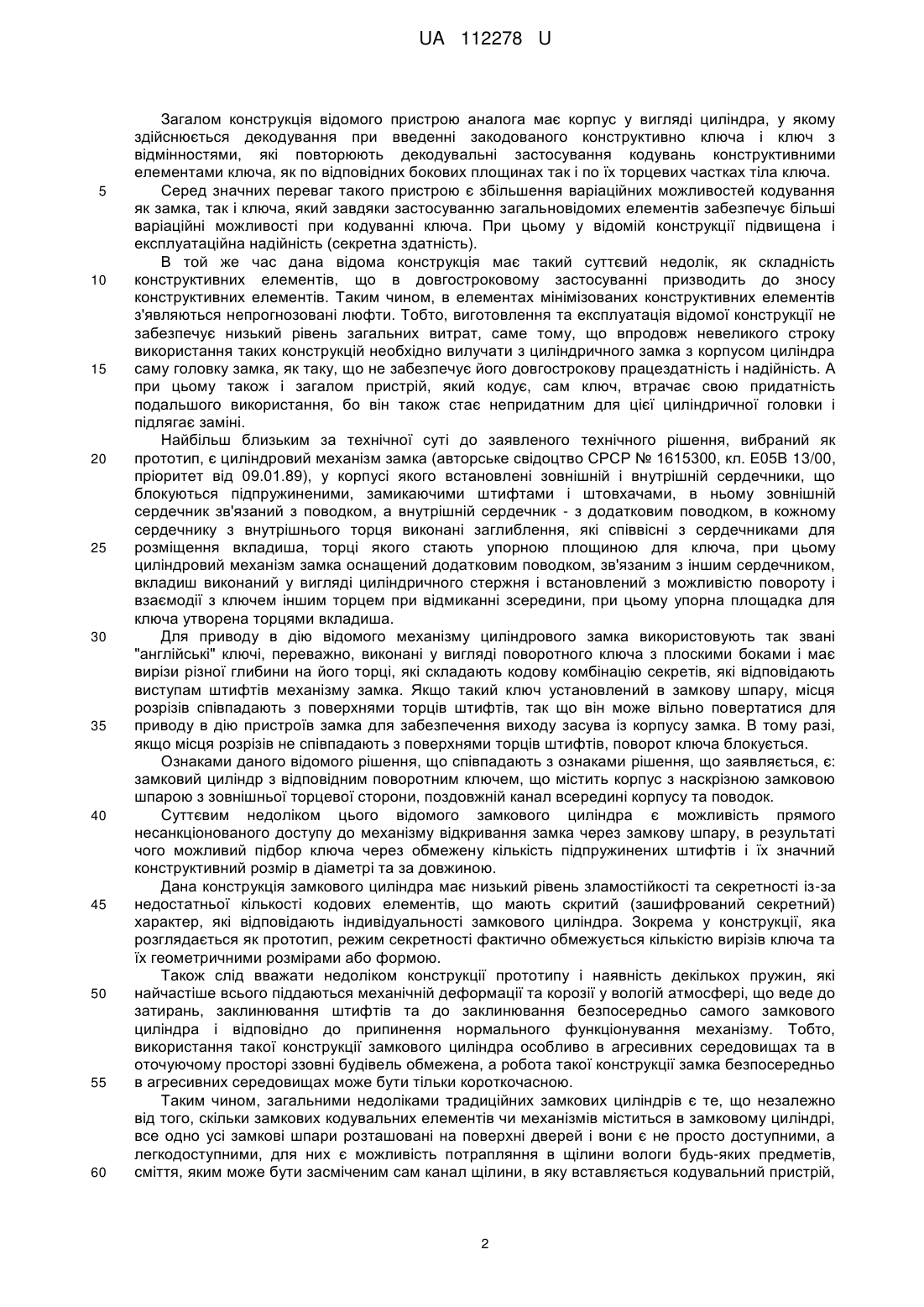

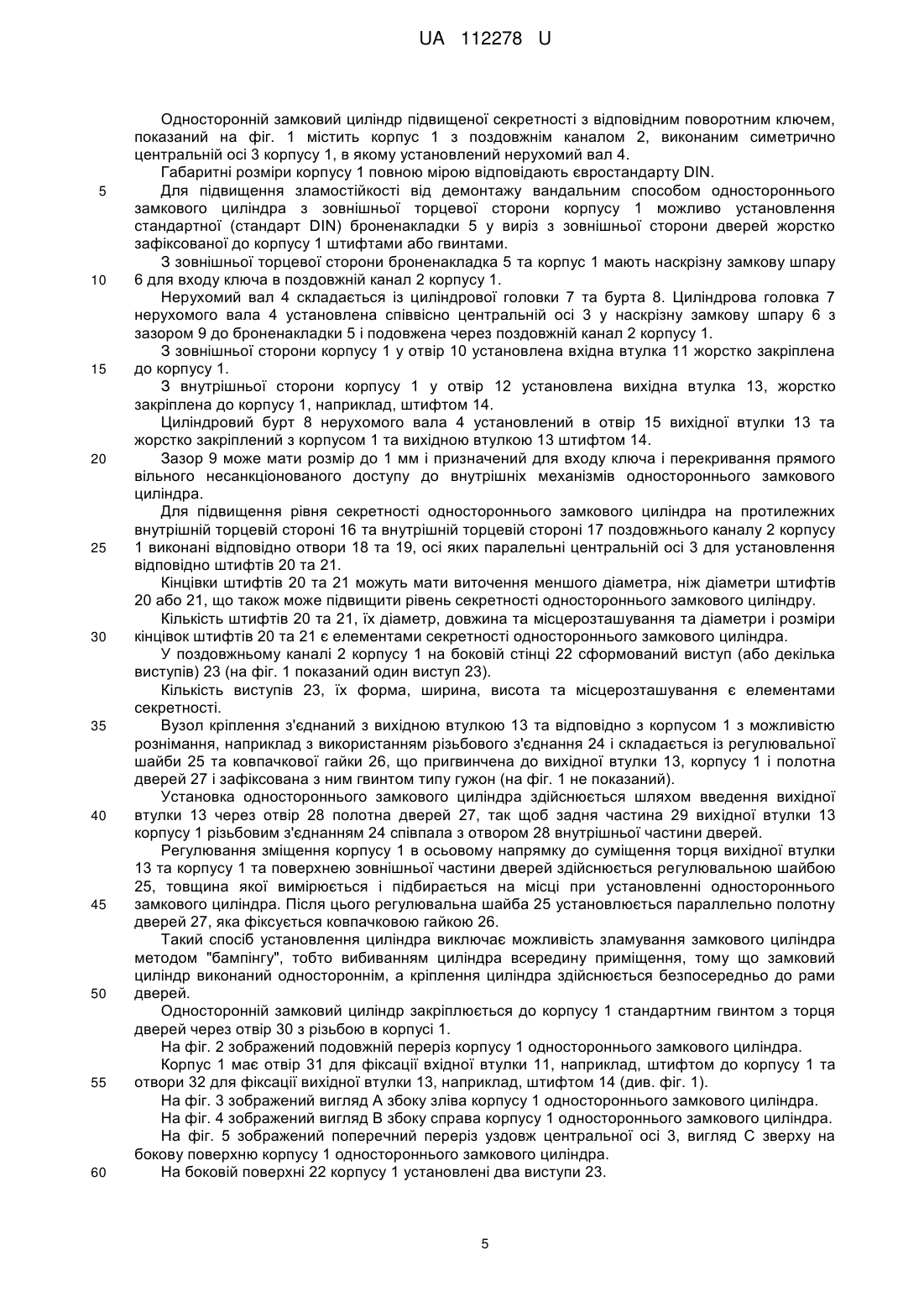

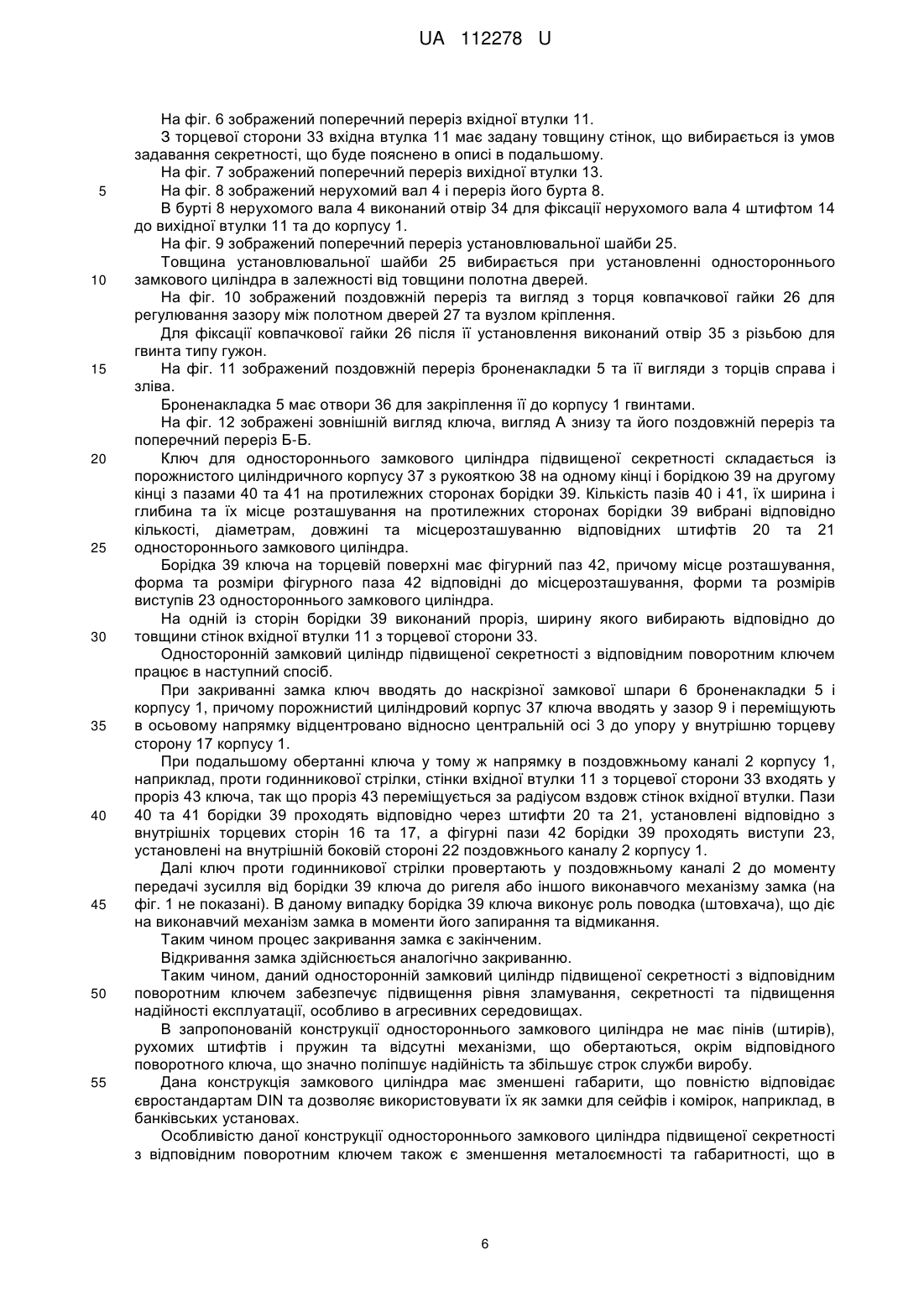

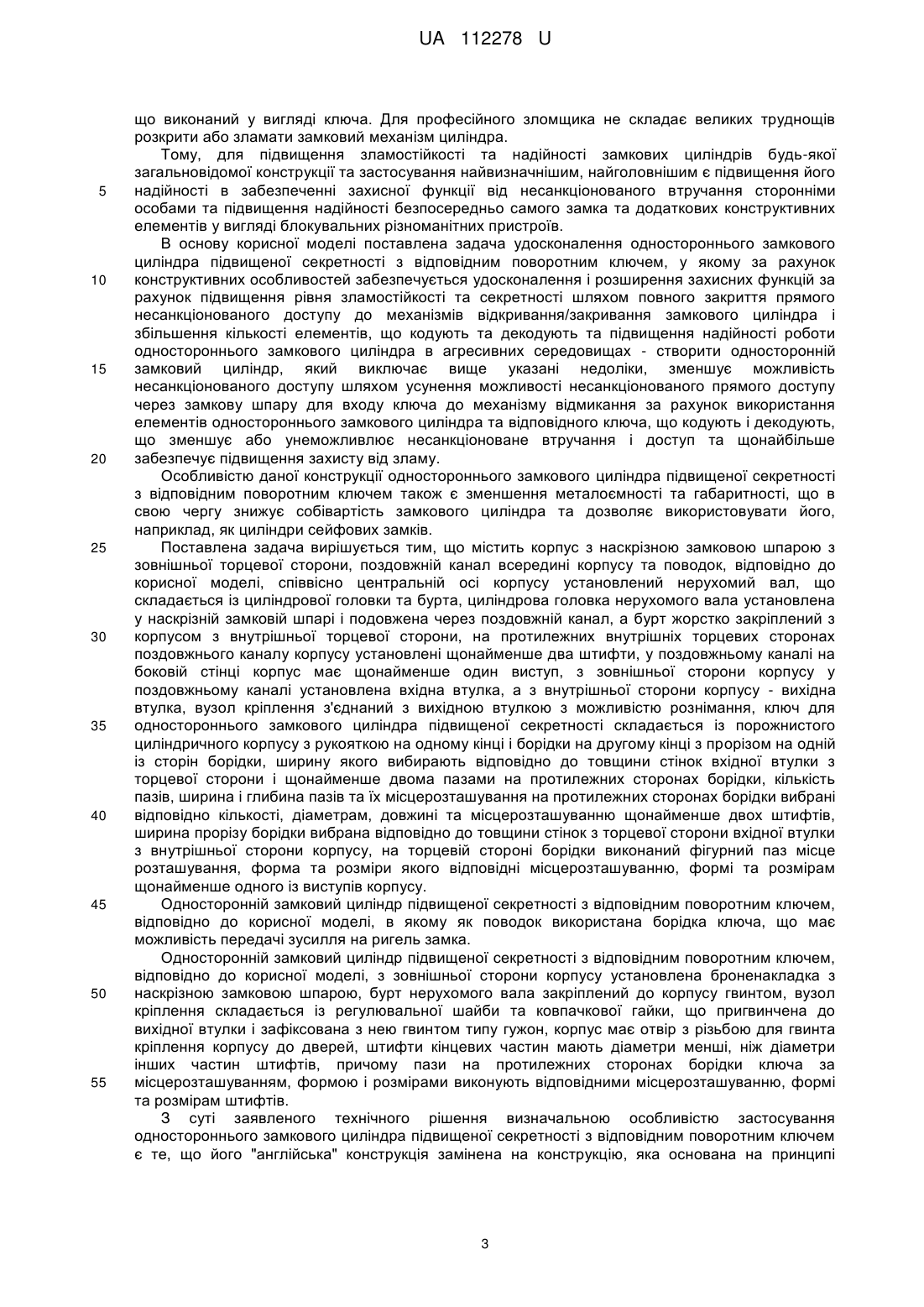

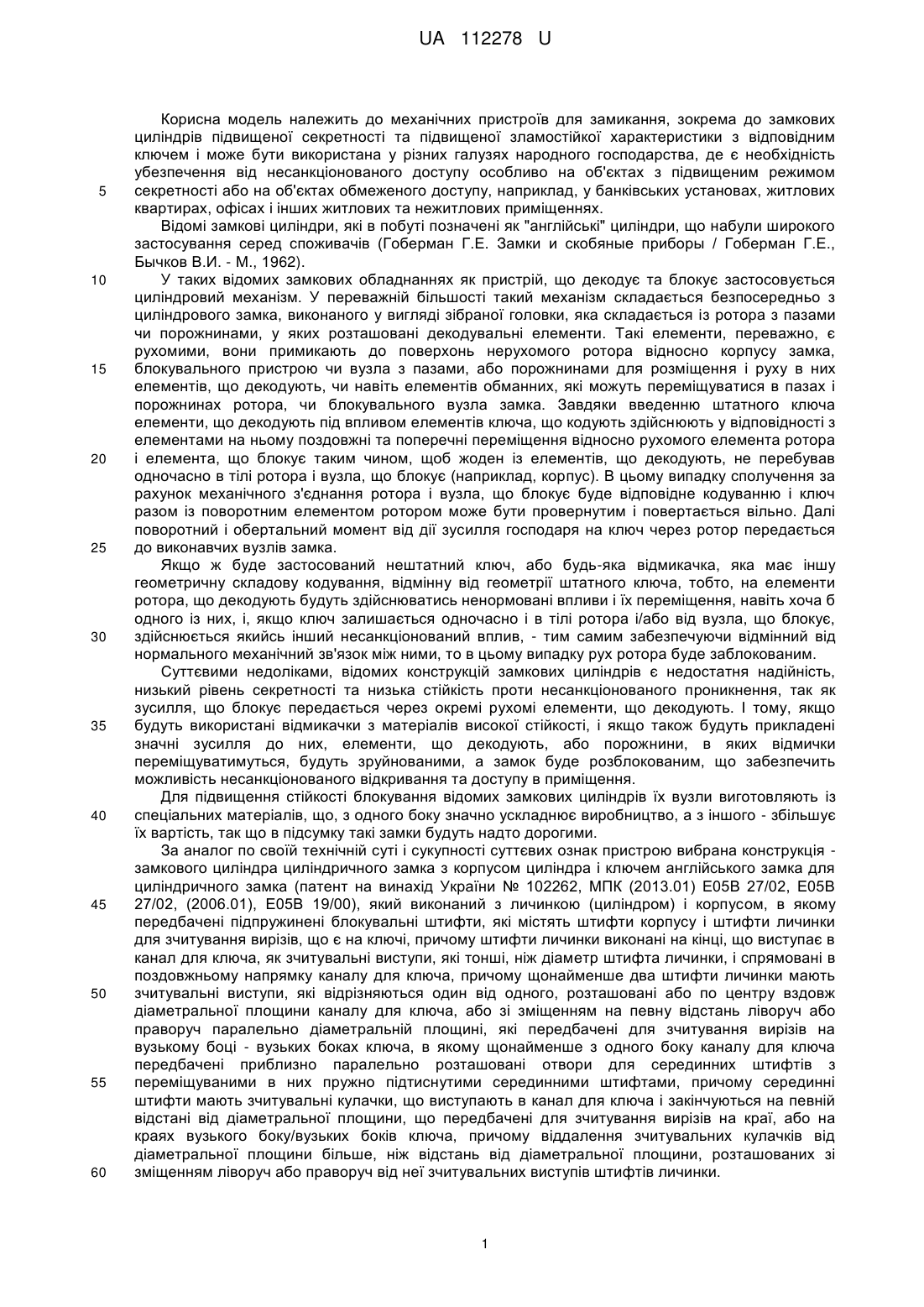

Реферат: Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем містить корпус з наскрізною замковою шпарою з зовнішньої торцевої сторони, поздовжній канал всередині корпусу та поводок. Співвісно центральній осі корпусу установлений нерухомий вал, що складається із циліндрової головки та бурта, циліндрова головка нерухомого вала установлена у наскрізній замковій шпарі і подовжена через поздовжній канал, а бурт жорстко закріплений з корпусом з внутрішньої торцевої сторони, на протилежних внутрішніх торцевих сторонах поздовжнього каналу корпусу установлені щонайменше два штифти, у поздовжньому каналі на боковій стінці корпус має щонайменше один виступ, з зовнішньої сторони корпусу у поздовжньому каналі установлена вхідна втулка, а з внутрішньої сторони корпусу - вихідна втулка, вузол кріплення з'єднаний з вихідною втулкою з можливістю рознімання, ключ для одностороннього замкового циліндра підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і борідки на другому кінці з прорізом на одній із сторін борідки, ширину якого вибирають відповідно до товщини стінок з торцевої сторони вхідної втулки і щонайменше двома пазами на протилежних сторонах борідки, кількість пазів, ширина і глибина пазів та їх місце розташування на протилежних сторонах борідки вибрані відповідно до кількості, діаметрам, довжині та місцю розташування щонайменше двох штифтів, ширина прорізу борідки вибрана відповідно до товщини стінок вхідної втулки з внутрішньої сторони корпусу, на торцевій стороні борідки виконаний фігурний паз, місце розташування, форма та розміри, якого відповідні місцю розташуванню, формі та розмірам щонайменше одного із виступів корпусу. UA 112278 U (12) UA 112278 U UA 112278 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до механічних пристроїв для замикання, зокрема до замкових циліндрів підвищеної секретності та підвищеної зламостійкої характеристики з відповідним ключем і може бути використана у різних галузях народного господарства, де є необхідність убезпечення від несанкціонованого доступу особливо на об'єктах з підвищеним режимом секретності або на об'єктах обмеженого доступу, наприклад, у банківських установах, житлових квартирах, офісах і інших житлових та нежитлових приміщеннях. Відомі замкові циліндри, які в побуті позначені як "англійські" циліндри, що набули широкого застосування серед споживачів (Гоберман Г.Е. Замки и скобяные приборы / Гоберман Г.Е., Бычков В.И. - М., 1962). У таких відомих замкових обладнаннях як пристрій, що декодує та блокує застосовується циліндровий механізм. У переважній більшості такий механізм складається безпосередньо з циліндрового замка, виконаного у вигляді зібраної головки, яка складається із ротора з пазами чи порожнинами, у яких розташовані декодувальні елементи. Такі елементи, переважно, є рухомими, вони примикають до поверхонь нерухомого ротора відносно корпусу замка, блокувального пристрою чи вузла з пазами, або порожнинами для розміщення і руху в них елементів, що декодують, чи навіть елементів обманних, які можуть переміщуватися в пазах і порожнинах ротора, чи блокувального вузла замка. Завдяки введенню штатного ключа елементи, що декодують під впливом елементів ключа, що кодують здійснюють у відповідності з елементами на ньому поздовжні та поперечні переміщення відносно рухомого елемента ротора і елемента, що блокує таким чином, щоб жоден із елементів, що декодують, не перебував одночасно в тілі ротора і вузла, що блокує (наприклад, корпус). В цьому випадку сполучення за рахунок механічного з'єднання ротора і вузла, що блокує буде відповідне кодуванню і ключ разом із поворотним елементом ротором може бути провернутим і повертається вільно. Далі поворотний і обертальний момент від дії зусилля господаря на ключ через ротор передається до виконавчих вузлів замка. Якщо ж буде застосований нештатний ключ, або будь-яка відмикачка, яка має іншу геометричну складову кодування, відмінну від геометрії штатного ключа, тобто, на елементи ротора, що декодують будуть здійснюватись ненормовані впливи і їх переміщення, навіть хоча б одного із них, і, якщо ключ залишається одночасно і в тілі ротора і/або від вузла, що блокує, здійснюється якийсь інший несанкціонований вплив, - тим самим забезпечуючи відмінний від нормального механічний зв'язок між ними, то в цьому випадку рух ротора буде заблокованим. Суттєвими недоліками, відомих конструкцій замкових циліндрів є недостатня надійність, низький рівень секретності та низька стійкість проти несанкціонованого проникнення, так як зусилля, що блокує передається через окремі рухомі елементи, що декодують. І тому, якщо будуть використані відмикачки з матеріалів високої стійкості, і якщо також будуть прикладені значні зусилля до них, елементи, що декодують, або порожнини, в яких відмички переміщуватимуться, будуть зруйнованими, а замок буде розблокованим, що забезпечить можливість несанкціонованого відкривання та доступу в приміщення. Для підвищення стійкості блокування відомих замкових циліндрів їх вузли виготовляють із спеціальних матеріалів, що, з одного боку значно ускладнює виробництво, а з іншого - збільшує їх вартість, так що в підсумку такі замки будуть надто дорогими. За аналог по своїй технічній суті і сукупності суттєвих ознак пристрою вибрана конструкція замкового циліндра циліндричного замка з корпусом циліндра і ключем англійського замка для циліндричного замка (патент на винахід України № 102262, МПК (2013.01) Е05В 27/02, Е05В 27/02, (2006.01), Е05В 19/00), який виконаний з личинкою (циліндром) і корпусом, в якому передбачені підпружинені блокувальні штифти, які містять штифти корпусу і штифти личинки для зчитування вирізів, що є на ключі, причому штифти личинки виконані на кінці, що виступає в канал для ключа, як зчитувальні виступи, які тонші, ніж діаметр штифта личинки, і спрямовані в поздовжньому напрямку каналу для ключа, причому щонайменше два штифти личинки мають зчитувальні виступи, які відрізняються один від одного, розташовані або по центру вздовж діаметральної площини каналу для ключа, або зі зміщенням на певну відстань ліворуч або праворуч паралельно діаметральній площині, які передбачені для зчитування вирізів на вузькому боці - вузьких боках ключа, в якому щонайменше з одного боку каналу для ключа передбачені приблизно паралельно розташовані отвори для серединних штифтів з переміщуваними в них пружно підтиснутими серединними штифтами, причому серединні штифти мають зчитувальні кулачки, що виступають в канал для ключа і закінчуються на певній відстані від діаметральної площини, що передбачені для зчитування вирізів на краї, або на краях вузького боку/вузьких боків ключа, причому віддалення зчитувальних кулачків від діаметральної площини більше, ніж відстань від діаметральної площини, розташованих зі зміщенням ліворуч або праворуч від неї зчитувальних виступів штифтів личинки. 1 UA 112278 U 5 10 15 20 25 30 35 40 45 50 55 60 Загалом конструкція відомого пристрою аналога має корпус у вигляді циліндра, у якому здійснюється декодування при введенні закодованого конструктивно ключа і ключ з відмінностями, які повторюють декодувальні застосування кодувань конструктивними елементами ключа, як по відповідних бокових площинах так і по їх торцевих частках тіла ключа. Серед значних переваг такого пристрою є збільшення варіаційних можливостей кодування як замка, так і ключа, який завдяки застосуванню загальновідомих елементів забезпечує більші варіаційні можливості при кодуванні ключа. При цьому у відомій конструкції підвищена і експлуатаційна надійність (секретна здатність). В той же час дана відома конструкція має такий суттєвий недолік, як складність конструктивних елементів, що в довгостроковому застосуванні призводить до зносу конструктивних елементів. Таким чином, в елементах мінімізованих конструктивних елементів з'являються непрогнозовані люфти. Тобто, виготовлення та експлуатація відомої конструкції не забезпечує низький рівень загальних витрат, саме тому, що впродовж невеликого строку використання таких конструкцій необхідно вилучати з циліндричного замка з корпусом циліндра саму головку замка, як таку, що не забезпечує його довгострокову працездатність і надійність. А при цьому також і загалом пристрій, який кодує, сам ключ, втрачає свою придатність подальшого використання, бо він також стає непридатним для цієї циліндричної головки і підлягає заміні. Найбільш близьким за технічної суті до заявленого технічного рішення, вибраний як прототип, є циліндровий механізм замка (авторське свідоцтво СРСР № 1615300, кл. Е05В 13/00, пріоритет від 09.01.89), у корпусі якого встановлені зовнішній і внутрішній сердечники, що блокуються підпружиненими, замикаючими штифтами і штовхачами, в ньому зовнішній сердечник зв'язаний з поводком, а внутрішній сердечник - з додатковим поводком, в кожному сердечнику з внутрішнього торця виконані заглиблення, які співвісні з сердечниками для розміщення вкладиша, торці якогостають упорною площиною для ключа, при цьому циліндровий механізм замка оснащений додатковим поводком, зв'язаним з іншим сердечником, вкладиш виконаний у вигляді циліндричного стержня і встановлений з можливістю повороту і взаємодії з ключем іншим торцем при відмиканні зсередини, при цьому упорна площадка для ключа утворена торцями вкладиша. Для приводу в дію відомого механізму циліндрового замка використовують так звані "англійські" ключі, переважно, виконані у вигляді поворотного ключа з плоскими боками і має вирізи різної глибини на його торці, які складають кодову комбінацію секретів, які відповідають виступам штифтів механізму замка. Якщо такий ключ установлений в замкову шпару, місця розрізів співпадають з поверхнями торців штифтів, так що він може вільно повертатися для приводу в дію пристроїв замка для забезпечення виходу засува із корпусу замка. В тому разі, якщо місця розрізів не співпадають з поверхнями торців штифтів, поворот ключа блокується. Ознаками даного відомого рішення, що співпадають з ознаками рішення, що заявляється, є: замковий циліндр з відповідним поворотним ключем, що містить корпус з наскрізною замковою шпарою з зовнішньої торцевої сторони, поздовжній канал всередині корпусу та поводок. Суттєвим недоліком цього відомого замкового циліндра є можливість прямого несанкціонованого доступу до механізму відкривання замка через замкову шпару, в результаті чого можливий підбор ключа через обмежену кількість підпружинених штифтів і їх значний конструктивний розмір в діаметрі та за довжиною. Дана конструкція замкового циліндра має низький рівень зламостійкості та секретності із-за недостатньої кількості кодових елементів, що мають скритий (зашифрований секретний) характер, які відповідають індивідуальності замкового циліндра. Зокрема у конструкції, яка розглядається як прототип, режим секретності фактично обмежується кількістю вирізів ключа та їх геометричними розмірами або формою. Також слід вважати недоліком конструкції прототипу і наявність декількох пружин, які найчастіше всього піддаються механічній деформації та корозії у вологій атмосфері, що веде до затирань, заклинювання штифтів та до заклинювання безпосередньо самого замкового циліндра і відповідно до припинення нормального функціонування механізму. Тобто, використання такої конструкції замкового циліндра особливо в агресивних середовищах та в оточуючому просторі ззовні будівель обмежена, а робота такої конструкції замка безпосередньо в агресивних середовищах може бути тільки короткочасною. Таким чином, загальними недоліками традиційних замкових циліндрів є те, що незалежно від того, скільки замкових кодувальних елементів чи механізмів міститься в замковому циліндрі, все одно усі замкові шпари розташовані на поверхні дверей і вони є не просто доступними, а легкодоступними, для них є можливість потрапляння в щілини вологи будь-яких предметів, сміття, яким може бути засміченим сам канал щілини, в яку вставляється кодувальний пристрій, 2 UA 112278 U 5 10 15 20 25 30 35 40 45 50 55 що виконаний у вигляді ключа. Для професійного зломщика не складає великих труднощів розкрити або зламати замковий механізм циліндра. Тому, для підвищення зламостійкості та надійності замкових циліндрів будь-якої загальновідомої конструкції та застосування найвизначнішим, найголовнішим є підвищення його надійності в забезпеченні захисної функції від несанкціонованого втручання сторонніми особами та підвищення надійності безпосередньо самого замка та додаткових конструктивних елементів у вигляді блокувальних різноманітних пристроїв. В основу корисної моделі поставлена задача удосконалення одностороннього замкового циліндра підвищеної секретності з відповідним поворотним ключем, у якому за рахунок конструктивних особливостей забезпечується удосконалення і розширення захисних функцій за рахунок підвищення рівня зламостійкості та секретності шляхом повного закриття прямого несанкціонованого доступу до механізмів відкривання/закривання замкового циліндра і збільшення кількості елементів, що кодують та декодують та підвищення надійності роботи одностороннього замкового циліндра в агресивних середовищах - створити односторонній замковий циліндр, який виключає вище указані недоліки, зменшує можливість несанкціонованого доступу шляхом усунення можливості несанкціонованого прямого доступу через замкову шпару для входу ключа до механізму відмикання за рахунок використання елементів одностороннього замкового циліндра та відповідного ключа, що кодують і декодують, що зменшує або унеможливлює несанкціоноване втручання і доступ та щонайбільше забезпечує підвищення захисту від зламу. Особливістю даної конструкції одностороннього замкового циліндра підвищеної секретності з відповідним поворотним ключем також є зменшення металоємності та габаритності, що в свою чергу знижує собівартість замкового циліндра та дозволяє використовувати його, наприклад, як циліндри сейфових замків. Поставлена задача вирішується тим, що містить корпус з наскрізною замковою шпарою з зовнішньої торцевої сторони, поздовжній канал всередині корпусу та поводок, відповідно до корисної моделі, співвісно центральній осі корпусу установлений нерухомий вал, що складається із циліндрової головки та бурта, циліндрова головка нерухомого вала установлена у наскрізній замковій шпарі і подовжена через поздовжній канал, а бурт жорстко закріплений з корпусом з внутрішньої торцевої сторони, на протилежних внутрішніх торцевих сторонах поздовжнього каналу корпусу установлені щонайменше два штифти, у поздовжньому каналі на боковій стінці корпус має щонайменше один виступ, з зовнішньої сторони корпусу у поздовжньому каналі установлена вхідна втулка, а з внутрішньої сторони корпусу - вихідна втулка, вузол кріплення з'єднаний з вихідною втулкою з можливістю рознімання, ключ для одностороннього замкового циліндра підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і борідки на другому кінці з прорізом на одній із сторін борідки, ширину якого вибирають відповідно до товщини стінок вхідної втулки з торцевої сторони і щонайменше двома пазами на протилежних сторонах борідки, кількість пазів, ширина і глибина пазів та їх місцерозташування на протилежних сторонах борідки вибрані відповідно кількості, діаметрам, довжині та місцерозташуванню щонайменше двох штифтів, ширина прорізу борідки вибрана відповідно до товщини стінок з торцевої сторони вхідної втулки з внутрішньої сторони корпусу, на торцевій стороні борідки виконаний фігурний паз місце розташування, форма та розміри якого відповідні місцерозташуванню, формі та розмірам щонайменше одного із виступів корпусу. Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем, відповідно до корисної моделі, в якому як поводок використана борідка ключа, що має можливість передачі зусилля на ригель замка. Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем, відповідно до корисної моделі, з зовнішньої сторони корпусу установлена броненакладка з наскрізною замковою шпарою, бурт нерухомого вала закріплений до корпусу гвинтом, вузол кріплення складається із регулювальної шайби та ковпачкової гайки, що пригвинчена до вихідної втулки і зафіксована з нею гвинтом типу гужон, корпус має отвір з різьбою для гвинта кріплення корпусу до дверей, штифти кінцевих частин мають діаметри менші, ніж діаметри інших частин штифтів, причому пази на протилежних сторонах борідки ключа за місцерозташуванням, формою і розмірами виконують відповідними місцерозташуванню, формі та розмірам штифтів. З суті заявленого технічного рішення визначальною особливістю застосування одностороннього замкового циліндра підвищеної секретності з відповідним поворотним ключем є те, що його "англійська" конструкція замінена на конструкцію, яка основана на принципі 3 UA 112278 U 5 10 15 20 25 30 35 40 45 50 55 кодування за рахунок взаємодії кодових елементів деталей одностороннього замкового циліндра та їх окремих часток і декодування за рахунок відповідних елементів ключа. Особливістю кодування і декодування одностороннього замкового циліндра, що визначає рівень його секретності в основному є: - розміщення механізмів закривання/відкривання одностороннього замкового циліндра в зоні повністю закритою від несанкціонованого доступу, що забезпечує скритність входу і унеможливлює прямий візуальний і контактний несанкціонований доступ до деталей механізму одностороннього замкового циліндра; - кут повороту ключа у поздовжньому каналі корпусу при відкриванні та закриванні одностороннього замкового циліндра; - геометричні параметри та взаємне розташування деталей механізму одностороннього замкового циліндра або їх окремих частин і відповідно геометричні параметри та взаємне розташування деталей і частин ключа, зокрема: кількість, місцерозташування (радіуси установлення) та розміри штифтів у поздовжньому каналі корпусу та відповідно кількість, місцерозташування та розміри пазів на протилежних сторонах борідки ключа; кількість, місцерозташування (з урахуванням радіуса установлення), форма та розміри виступів на боковій стінці у поздовжньому каналі корпусу та відповідно місцерозташування, форма та розміри фігурних пазів на торцевій поверхні борідки ключа; розміри довжини і ширини борідки ключа; діаметр циліндричної головки нерухомого вала і відповідно внутрішній діаметр порожнистого циліндричного корпусу ключа; зовнішній та внутрішній діаметри вхідної та вихідної втулок та відповідно розміри прорізу борідки ключа. Завдяки цьому, усунена можливість несанкціонованого втручання без застосування відповідних ключів. Секретність замкового циліндра, тобто кількість варіантів ключа залежить від зміни кількості та варіації характерних конструктивних геометричних розмірів, взаємного розташування та форми кодових елементів замкового циліндра і декодових елементів ключа. Відхилення щонайменше одного із цих розмірів або інших параметрів, наприклад, взаємного місцерозташування на відповідних ключах, від відповідних розмірів або інших параметрів одностороннього замкового циліндра не дозволить відкрити замок. З урахуванням того, що таких розмірів та комбінацій інших параметрів замкового циліндра та відповідних ключей в даній конструкції більше десяти (а при бажанні можливо зробити набагато більше), то варіантів секретності замка і відповідних ключей може складати до мільйона комбінацій. Суть корисної моделі пояснюють креслення. Нижче приводиться опис запропонованого одностороннього замкового циліндра підвищеної секретності з відповідним поворотним ключем, який ілюструється кресленнями, де на фіг. 1 зображений подовжній переріз одностороннього замкового циліндра. На фіг. 2 зображений подовжній переріз корпусу одностороннього замкового циліндра. На фіг. 3 зображений вигляд А збоку зліва корпусу одностороннього замкового циліндра. На фіг. 4 зображений вигляд В збоку справа корпусу одностороннього замкового циліндра. На фіг. 5 зображений поперечний переріз уздовж центральної осі, вигляд С зверху на бокову поверхню корпусу одностороннього замкового циліндра. На фіг. 6 зображений поперечний переріз вхідної втулки. На фіг. 7 зображений поперечний переріз вихідної втулки. На фіг. 8 зображений нерухомий вал і переріз його бурта. На фіг. 9 зображений поперечний переріз установлювальної шайби. На фіг. 10 зображений поздовжній переріз та вигляд з торця ковпачкової гайки для регулювання зазору між полотном дверей та вузлом кріплення. На фіг. 11 зображений поздовжній переріз броненакладки та її вигляди з торців справа і зліва. На фіг. 12 зображені зовнішній вигляд ключа, вигляд А знизу та його поздовжній переріз та поперечний переріз Б-Б. Дана корисна модель пояснюється конкретними прикладами виконання, які однак не є єдино можливими, але наочно демонструють можливість досягнення даною сукупністю ознак заданого технічного результату. 4 UA 112278 U 5 10 15 20 25 30 35 40 45 50 55 60 Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем, показаний на фіг. 1 містить корпус 1 з поздовжнім каналом 2, виконаним симетрично центральній осі 3 корпусу 1, в якому установлений нерухомий вал 4. Габаритні розміри корпусу 1 повною мірою відповідають євростандарту DIN. Для підвищення зламостійкості від демонтажу вандальним способом одностороннього замкового циліндра з зовнішньої торцевої сторони корпусу 1 можливо установлення стандартної (стандарт DIN) броненакладки 5 у виріз з зовнішньої сторони дверей жорстко зафіксованої до корпусу 1 штифтами або гвинтами. З зовнішньої торцевої сторони броненакладка 5 та корпус 1 мають наскрізну замкову шпару 6 для входу ключа в поздовжній канал 2 корпусу 1. Нерухомий вал 4 складається із циліндрової головки 7 та бурта 8. Циліндрова головка 7 нерухомого вала 4 установлена співвісно центральній осі 3 у наскрізну замкову шпару 6 з зазором 9 до броненакладки 5 і подовжена через поздовжній канал 2 корпусу 1. З зовнішньої сторони корпусу 1 у отвір 10 установлена вхідна втулка 11 жорстко закріплена до корпусу 1. З внутрішньої сторони корпусу 1 у отвір 12 установлена вихідна втулка 13, жорстко закріплена до корпусу 1, наприклад, штифтом 14. Циліндровий бурт 8 нерухомого вала 4 установлений в отвір 15 вихідної втулки 13 та жорстко закріплений з корпусом 1 та вихідною втулкою 13 штифтом 14. Зазор 9 може мати розмір до 1 мм і призначений для входу ключа і перекривання прямого вільного несанкціонованого доступу до внутрішніх механізмів одностороннього замкового циліндра. Для підвищення рівня секретності одностороннього замкового циліндра на протилежних внутрішній торцевій стороні 16 та внутрішній торцевій стороні 17 поздовжнього каналу 2 корпусу 1 виконані відповідно отвори 18 та 19, осі яких паралельні центральній осі 3 для установлення відповідно штифтів 20 та 21. Кінцівки штифтів 20 та 21 можуть мати виточення меншого діаметра, ніж діаметри штифтів 20 або 21, що також може підвищити рівень секретності одностороннього замкового циліндру. Кількість штифтів 20 та 21, їх діаметр, довжина та місцерозташування та діаметри і розміри кінцівок штифтів 20 та 21 є елементами секретності одностороннього замкового циліндра. У поздовжньому каналі 2 корпусу 1 на боковій стінці 22 сформований виступ (або декілька виступів) 23 (на фіг. 1 показаний один виступ 23). Кількість виступів 23, їх форма, ширина, висота та місцерозташування є елементами секретності. Вузол кріплення з'єднаний з вихідною втулкою 13 та відповідно з корпусом 1 з можливістю рознімання, наприклад з використанням різьбового з'єднання 24 і складається із регулювальної шайби 25 та ковпачкової гайки 26, що пригвинчена до вихідної втулки 13, корпусу 1 і полотна дверей 27 і зафіксована з ним гвинтом типу гужон (на фіг. 1 не показаний). Установка одностороннього замкового циліндра здійснюється шляхом введення вихідної втулки 13 через отвір 28 полотна дверей 27, так щоб задня частина 29 вихідної втулки 13 корпусу 1 різьбовим з'єднанням 24 співпала з отвором 28 внутрішньої частини дверей. Регулювання зміщення корпусу 1 в осьовому напрямку до суміщення торця вихідної втулки 13 та корпусу 1 та поверхнею зовнішньої частини дверей здійснюється регулювальною шайбою 25, товщина якої вимірюється і підбирається на місці при установленні одностороннього замкового циліндра. Після цього регулювальна шайба 25 установлюється параллельно полотну дверей 27, яка фіксується ковпачковою гайкою 26. Такий спосіб установлення циліндра виключає можливість зламування замкового циліндра методом "бампінгу", тобто вибиванням циліндра всередину приміщення, тому що замковий циліндр виконаний одностороннім, а кріплення циліндра здійснюється безпосередньо до рами дверей. Односторонній замковий циліндр закріплюється до корпусу 1 стандартним гвинтом з торця дверей через отвір 30 з різьбою в корпусі 1. На фіг. 2 зображений подовжній переріз корпусу 1 одностороннього замкового циліндра. Корпус 1 має отвір 31 для фіксації вхідної втулки 11, наприклад, штифтом до корпусу 1 та отвори 32 для фіксації вихідної втулки 13, наприклад, штифтом 14 (див. фіг. 1). На фіг. 3 зображений вигляд А збоку зліва корпусу 1 одностороннього замкового циліндра. На фіг. 4 зображений вигляд В збоку справа корпусу 1 одностороннього замкового циліндра. На фіг. 5 зображений поперечний переріз уздовж центральної осі 3, вигляд С зверху на бокову поверхню корпусу 1 одностороннього замкового циліндра. На боковій поверхні 22 корпусу 1 установлені два виступи 23. 5 UA 112278 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 6 зображений поперечний переріз вхідної втулки 11. З торцевої сторони 33 вхідна втулка 11 має задану товщину стінок, що вибирається із умов задавання секретності, що буде пояснено в описі в подальшому. На фіг. 7 зображений поперечний переріз вихідної втулки 13. На фіг. 8 зображений нерухомий вал 4 і переріз його бурта 8. В бурті 8 нерухомого вала 4 виконаний отвір 34 для фіксації нерухомого вала 4 штифтом 14 до вихідної втулки 11 та до корпусу 1. На фіг. 9 зображений поперечний переріз установлювальної шайби 25. Товщина установлювальної шайби 25 вибирається при установленні одностороннього замкового циліндра в залежності від товщини полотна дверей. На фіг. 10 зображений поздовжній переріз та вигляд з торця ковпачкової гайки 26 для регулювання зазору між полотном дверей 27 та вузлом кріплення. Для фіксації ковпачкової гайки 26 після її установлення виконаний отвір 35 з різьбою для гвинта типу гужон. На фіг. 11 зображений поздовжній переріз броненакладки 5 та її вигляди з торців справа і зліва. Броненакладка 5 має отвори 36 для закріплення її до корпусу 1 гвинтами. На фіг. 12 зображені зовнішній вигляд ключа, вигляд А знизу та його поздовжній переріз та поперечний переріз Б-Б. Ключ для одностороннього замкового циліндра підвищеної секретності складається із порожнистого циліндричного корпусу 37 з рукояткою 38 на одному кінці і борідкою 39 на другому кінці з пазами 40 та 41 на протилежних сторонах борідки 39. Кількість пазів 40 і 41, їх ширина і глибина та їх місце розташування на протилежних сторонах борідки 39 вибрані відповідно кількості, діаметрам, довжині та місцерозташуванню відповідних штифтів 20 та 21 одностороннього замкового циліндра. Борідка 39 ключа на торцевій поверхні має фігурний паз 42, причому місце розташування, форма та розміри фігурного паза 42 відповідні до місцерозташування, форми та розмірів виступів 23 одностороннього замкового циліндра. На одній із сторін борідки 39 виконаний проріз, ширину якого вибирають відповідно до товщини стінок вхідної втулки 11 з торцевої сторони 33. Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем працює в наступний спосіб. При закриванні замка ключ вводять до наскрізної замкової шпари 6 броненакладки 5 і корпусу 1, причому порожнистий циліндровий корпус 37 ключа вводять у зазор 9 і переміщують в осьовому напрямку відцентровано відносно центральній осі 3 до упору у внутрішню торцеву сторону 17 корпусу 1. При подальшому обертанні ключа у тому ж напрямку в поздовжньому каналі 2 корпусу 1, наприклад, проти годинникової стрілки, стінки вхідної втулки 11 з торцевої сторони 33 входять у проріз 43 ключа, так що проріз 43 переміщується за радіусом вздовж стінок вхідної втулки. Пази 40 та 41 борідки 39 проходять відповідно через штифти 20 та 21, установлені відповідно з внутрішніх торцевих сторін 16 та 17, а фігурні пази 42 борідки 39 проходять виступи 23, установлені на внутрішній боковій стороні 22 поздовжнього каналу 2 корпусу 1. Далі ключ проти годинникової стрілки провертають у поздовжньому каналі 2 до моменту передачі зусилля від борідки 39 ключа до ригеля або іншого виконавчого механізму замка (на фіг. 1 не показані). В даному випадку борідка 39 ключа виконує роль поводка (штовхача), що діє на виконавчий механізм замка в моменти його запирання та відмикання. Таким чином процес закривання замка є закінченим. Відкривання замка здійснюється аналогічно закриванню. Таким чином, даний односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем забезпечує підвищення рівня зламування, секретності та підвищення надійності експлуатації, особливо в агресивних середовищах. В запропонованій конструкції одностороннього замкового циліндра не має пінів (штирів), рухомих штифтів і пружин та відсутні механізми, що обертаються, окрім відповідного поворотного ключа, що значно поліпшує надійність та збільшує строк служби виробу. Дана конструкція замкового циліндра має зменшені габарити, що повністю відповідає євростандартам DIN та дозволяє використовувати їх як замки для сейфів і комірок, наприклад, в банківських установах. Особливістю даної конструкції одностороннього замкового циліндра підвищеної секретності з відповідним поворотним ключем також є зменшення металоємності та габаритності, що в 6 UA 112278 U 5 свою чергу знижує собівартість замка та дозволяє використовувати його, наприклад, як сейфові замки. Особливістю даної конструкції замкового циліндра також є можливість здійснювати загартування деталей механізму замка для підвищення міцності конструкції у цілому і її зносостійкості. Заявлена конструкція одностороннього замкового циліндра підвищеної секретності технологічна, її виготовлення та обробка може бути здійснена на сучасному токарному та координатному верстатах, з використанням яких може бути досягнута достатньо висока точність виготовлення комплектуючих деталей. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 30 35 40 1. Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем, що містить корпус з наскрізною замковою шпарою з зовнішньої торцевої сторони, поздовжній канал всередині корпусу та поводок, який відрізняється тим, що співвісно центральній осі корпусу установлений нерухомий вал, що складається із циліндрової головки та бурта, циліндрова головка нерухомого вала установлена у наскрізній замковій шпарі і подовжена через поздовжній канал, а бурт жорстко закріплений з корпусом з внутрішньої торцевої сторони, на протилежних внутрішніх торцевих сторонах поздовжнього каналу корпусу установлені щонайменше два штифти, у поздовжньому каналі на боковій стінці корпус має щонайменше один виступ, з зовнішньої сторони корпусу у поздовжньому каналі установлена вхідна втулка, а з внутрішньої сторони корпусу - вихідна втулка, вузол кріплення з'єднаний з вихідною втулкою з можливістю рознімання, ключ для одностороннього замкового циліндра підвищеної секретності складається із порожнистого циліндричного корпусу з рукояткою на одному кінці і борідки на другому кінці з прорізом на одній із сторін борідки, ширину якого вибирають відповідно до товщини стінок з торцевої сторони вхідної втулки і щонайменше двома пазами на протилежних сторонах борідки, кількість пазів, ширина і глибина пазів та їх місце розташування на протилежних сторонах борідки вибрані відповідно до кількості, діаметрів, довжини та місцерозташування щонайменше двох штифтів, ширина прорізу борідки вибрана відповідно до товщини стінок вхідної втулки з внутрішньої сторони корпусу, на торцевій стороні борідки виконаний фігурний паз місцерозташування, форма та розміри, якого відповідні місцю розташування, формі та розмірам щонайменше одного із виступів корпусу. 2. Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем за п. 1, який відрізняється тим, що як поводок використана борідка ключа, що має можливість передачі зусилля на ригель замка. 3. Односторонній замковий циліндр підвищеної секретності з відповідним поворотним ключем за будь-яким з 1-2 пунктів, який відрізняється тим, що з зовнішньої сторони корпусу установлена броненакладка з наскрізною замковою шпарою, бурт нерухомого вала закріплений до корпусу гвинтом, вузол кріплення складається із регулювальної шайби та ковпачкової гайки, що пригвинчена до вихідної втулки і зафіксована з нею гвинтом типу гужон, корпус має отвір з різьбою для гвинта кріплення корпусу до дверей, штифти кінцевих частин мають діаметри, менші, ніж діаметри інших частин штифтів, причому пази на протилежних сторонах борідки ключа за місцем розташування, формою і розмірами виконують відповідними місцю розташування, формі та розмірам штифтів. 7 UA 112278 U 8 UA 112278 U 9 UA 112278 U 10 UA 112278 U 11 UA 112278 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 12
