Огорожа для тварин

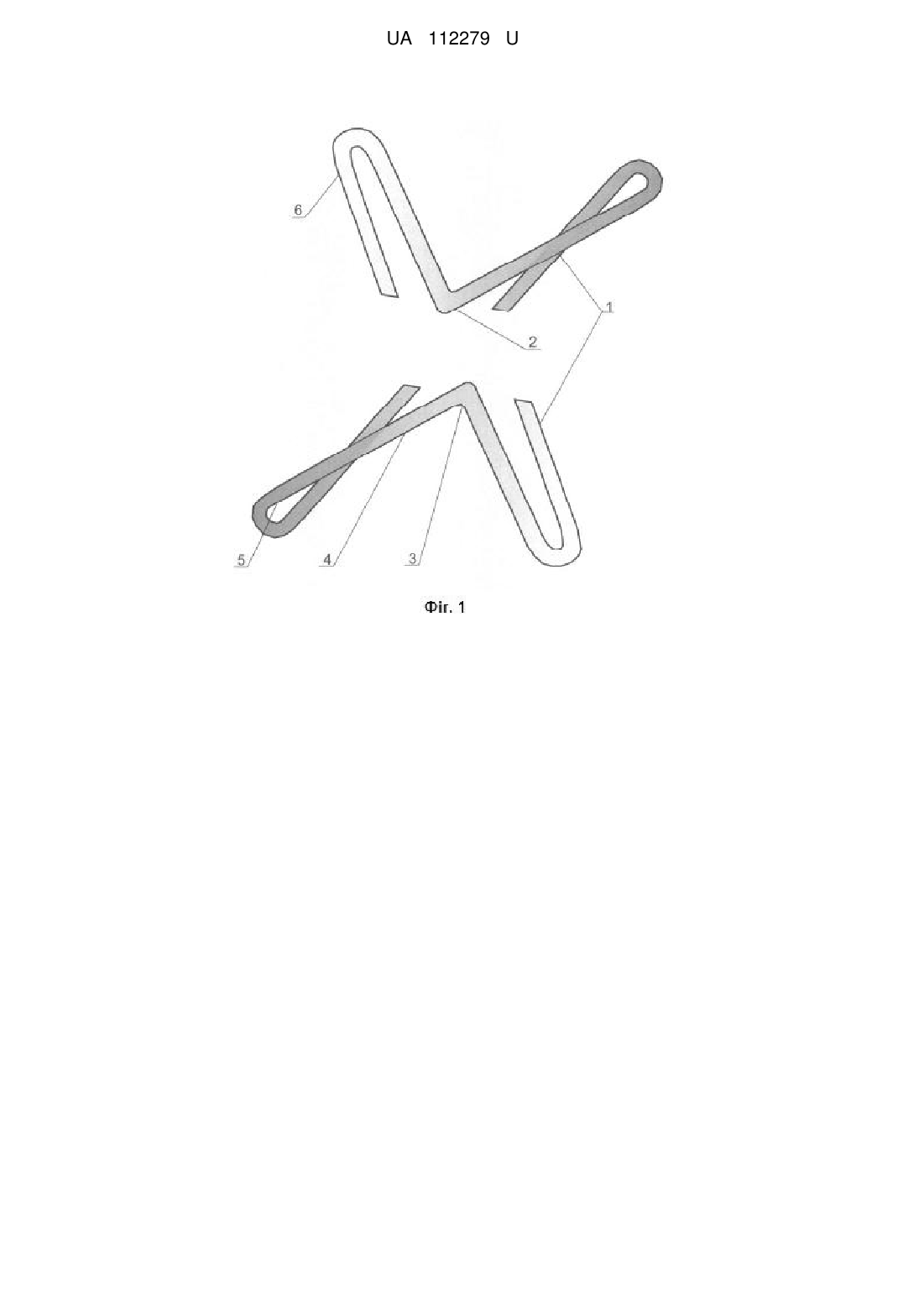

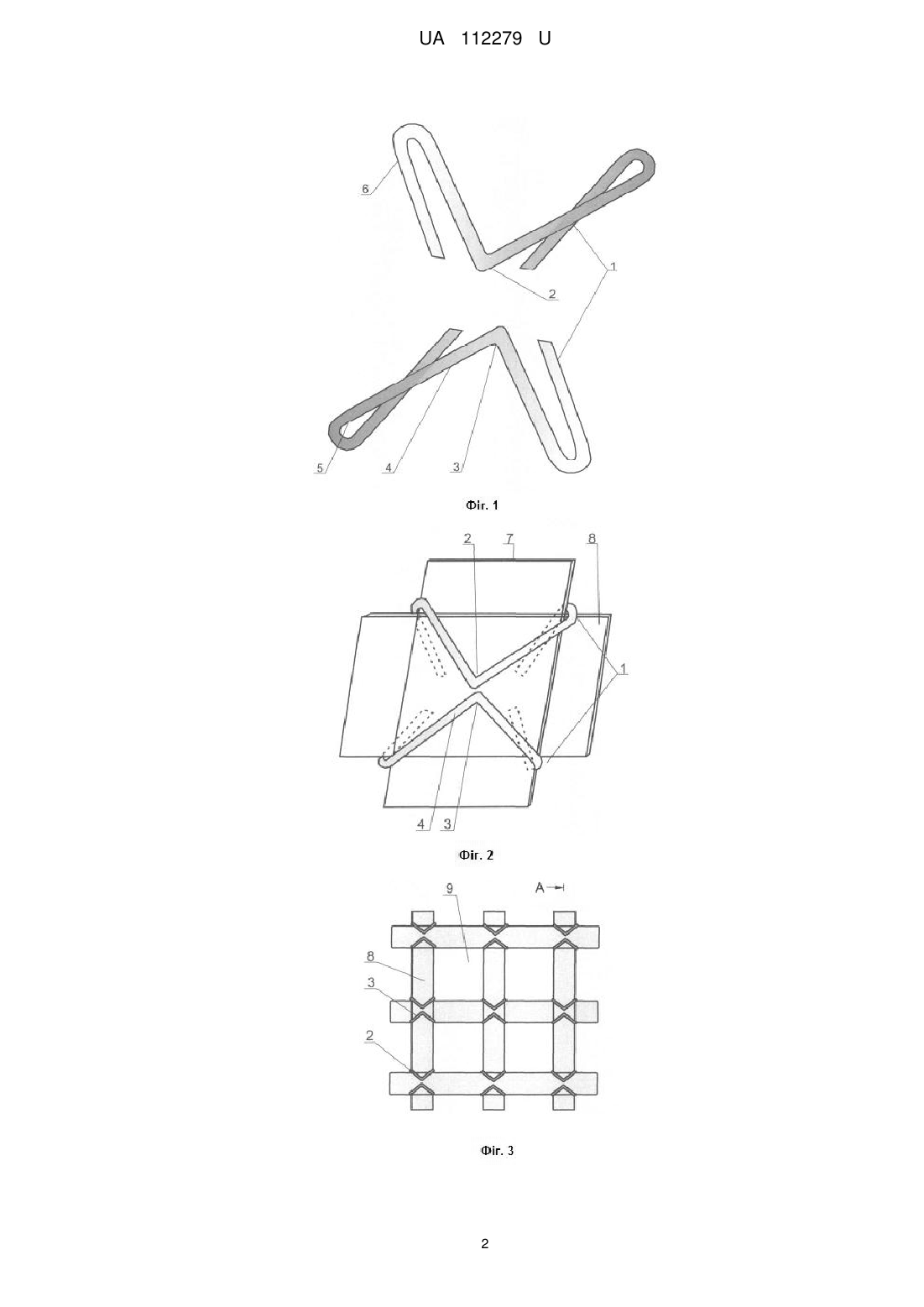

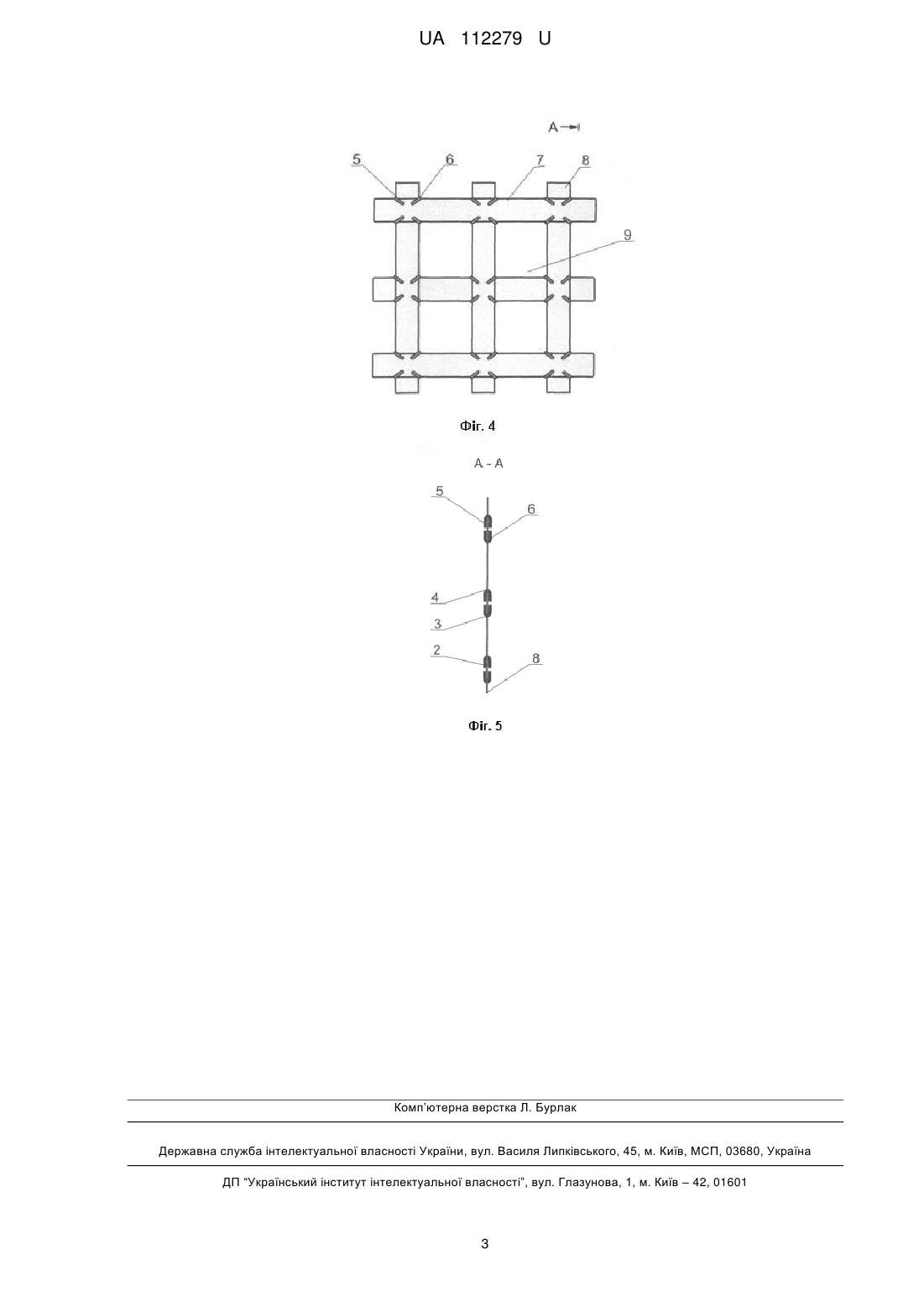

Реферат: Огорожа для тварин із металевого дроту містить опори, кріпильні елементи, нитки із дроту, фіксатори. Додатково містить фіксатор стрічок, який виконують із круглого дроту у вигляді двох скоб, кожна з яких містить Г-подібне коромисло з загнутими кінцями. UA 112279 U (54) ОГОРОЖА ДЛЯ ТВАРИН UA 112279 U UA 112279 U 5 10 15 20 25 30 Корисна модель належить до галузі сільського господарства, зокрема до тваринництва. Відома огорожа із металевого дроту. Вона складається із опор, кріпильних елементів, ниток із дроту, фіксаторів. Недоліком даного пристрою є складність конструкції та велика металоємність. В основу корисної моделі поставлена задача - удосконалити огорожу з гнучкого матеріалу. Поставлена задача вирішується тим, що огорожа містить фіксатор стрічок, які виконуються із круглого дроту у вигляді двох скоб, кожна з яких містить Г-подібне коромисло з загнутими кінцями. Суть корисної моделі пояснюють креслення. На фіг. 1, в аксонометричній проекції показано загальний вигляд фіксатора, в аксонометричній проекції, на фіг. 2 показано загальний вигляд фіксатора в аксонометричній проекції разом із скріпленими стрічками, на фіг. 3 і 4 - зовнішній і внутрішній вигляд поліестерової сітки в зібраному стані з фіксаторами, на фіг. 5 - показано розріз А-А на фіг. 3. Пристрій містить металевий фіксатор 1, який складається із верхньої 2 і нижньої 3 скоби, кожна з яких містить Г-подібне коромисло 4 з загнутими кінцями 5, 6 і скріплює горизонтальну 7 і вертикальну 8 поліестерові стрічки, що утворюють сітку 9. Пристрій працює наступним чином. Спочатку беруть верхню скобу 2 фіксатора 1 і просовують за горизонтальну 7 і вертикальну 8 поліестерові стрічки таким чином, щоб Г-подібне коромисло 4 до упору зайшло за горизонтальну стрічку 5, а загнуті кінці зайшли за вертикальну стрічку 6 (фіг. 2, 3, 4). Аналогічну операцію проводять з нижньою скобою 3. У результаті верхня 2 і нижня 3 скоби фіксатора 1 обхвачують горизонтальну 7 і вертикальну 8 поліестерові стрічки і утворюють міцне з'єднання. Далі продовжують аналогічні операції до тих пір поки утвориться сітка 9 необхідного розміру. Завершують формування сітчастого полотна закріпленням кінців стрічок 7 і 8. Для цього їх кінці завертають на 180° і закріплюють скобами 2 і 3 фіксаторів 1. В результаті утворюється полотно із міцної сітки 9, з якого за допомогою опор та кріпильних елементів (на кресленні не показані) формують огорожу заданої конфігурації. Перевага пропонованого пристрою полягає в тому, що він дає можливість здешевити 2 виготовлення сітки у 5,4 разу. Наприклад, вартість матеріалів 1 мм розробленої поліестерової сітки складає 2,5 грн., а металевої сітки (розмір чарунки 50×50 мм і товщина дроту 25 мм) - 13,5 грн. Джерела інформації: 1. Проволочная изгородь. Патент SU 1418458. Авторы Маркин Г.С., Лазарев Н.Н., Кобозев И.В. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Огорожа для тварин із металевого дроту, що містить опори, кріпильні елементи, нитки із дроту, фіксатори, яка відрізняється тим, що містить фіксатор стрічок, який виконують із круглого дроту у вигляді двох скоб, кожна з яких містить Г-подібне коромисло з загнутими кінцями. 1 UA 112279 U 2 UA 112279 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
