Система з’єднувальних елементів для з’єднання інфільтраційних блоків

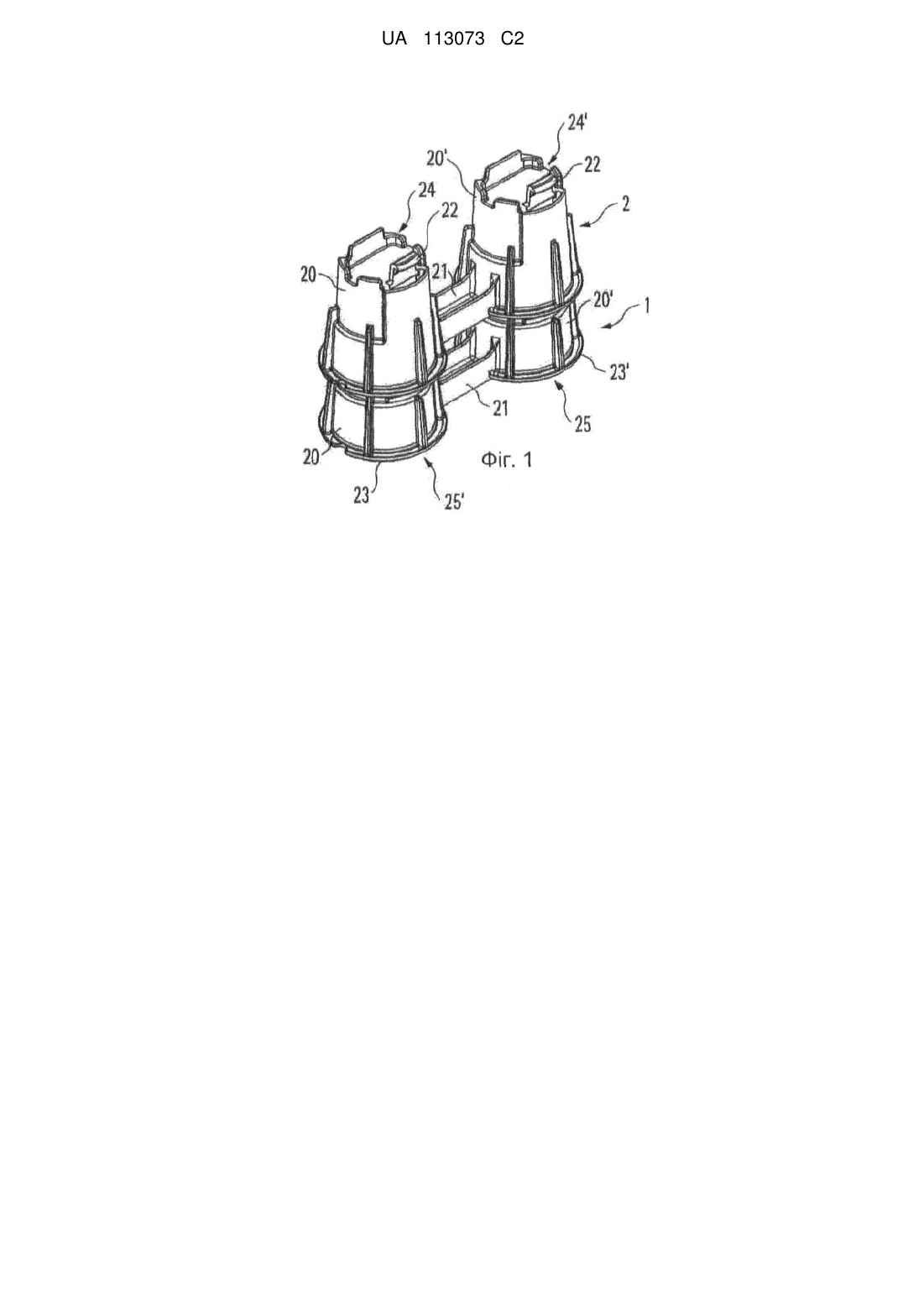

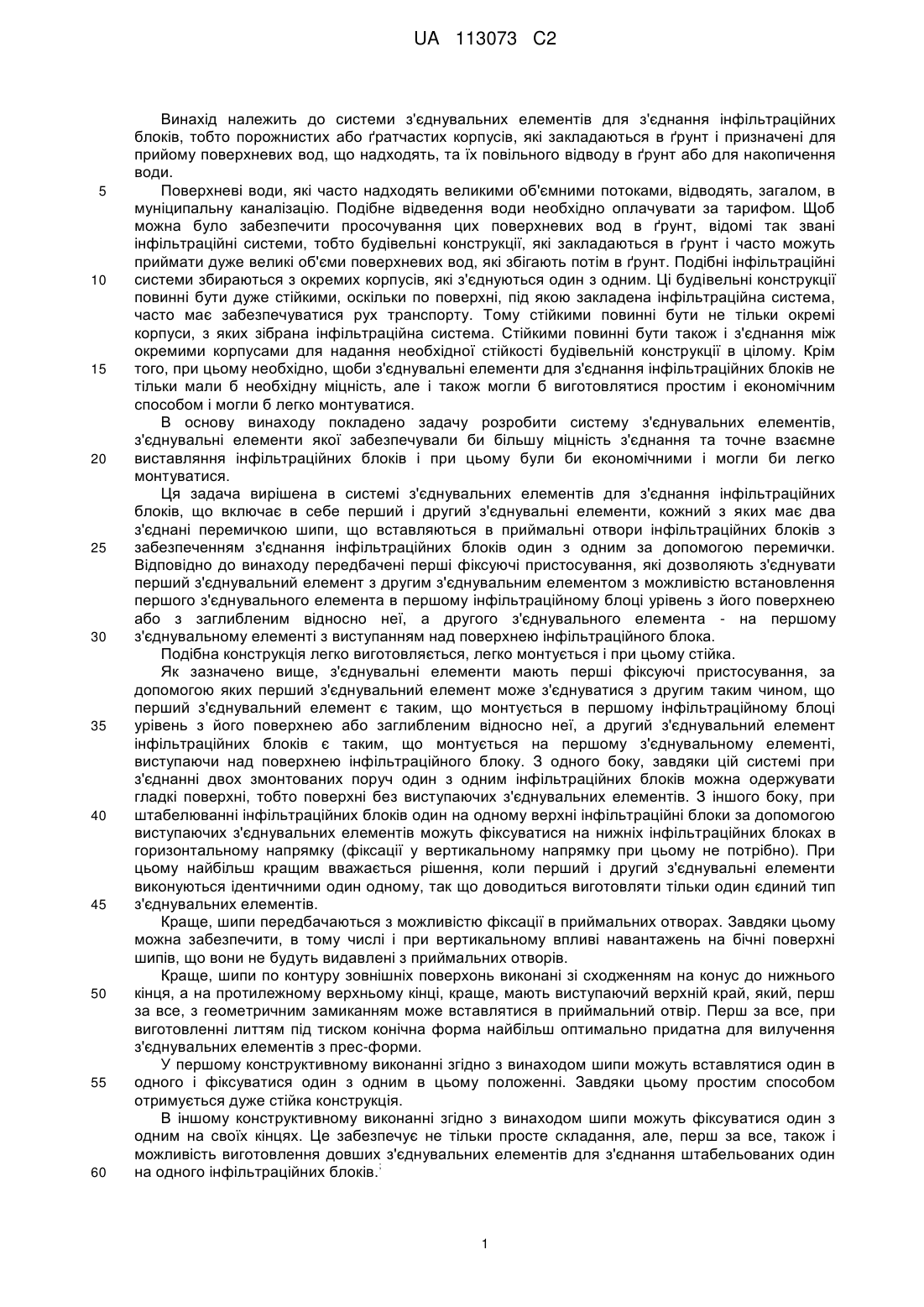

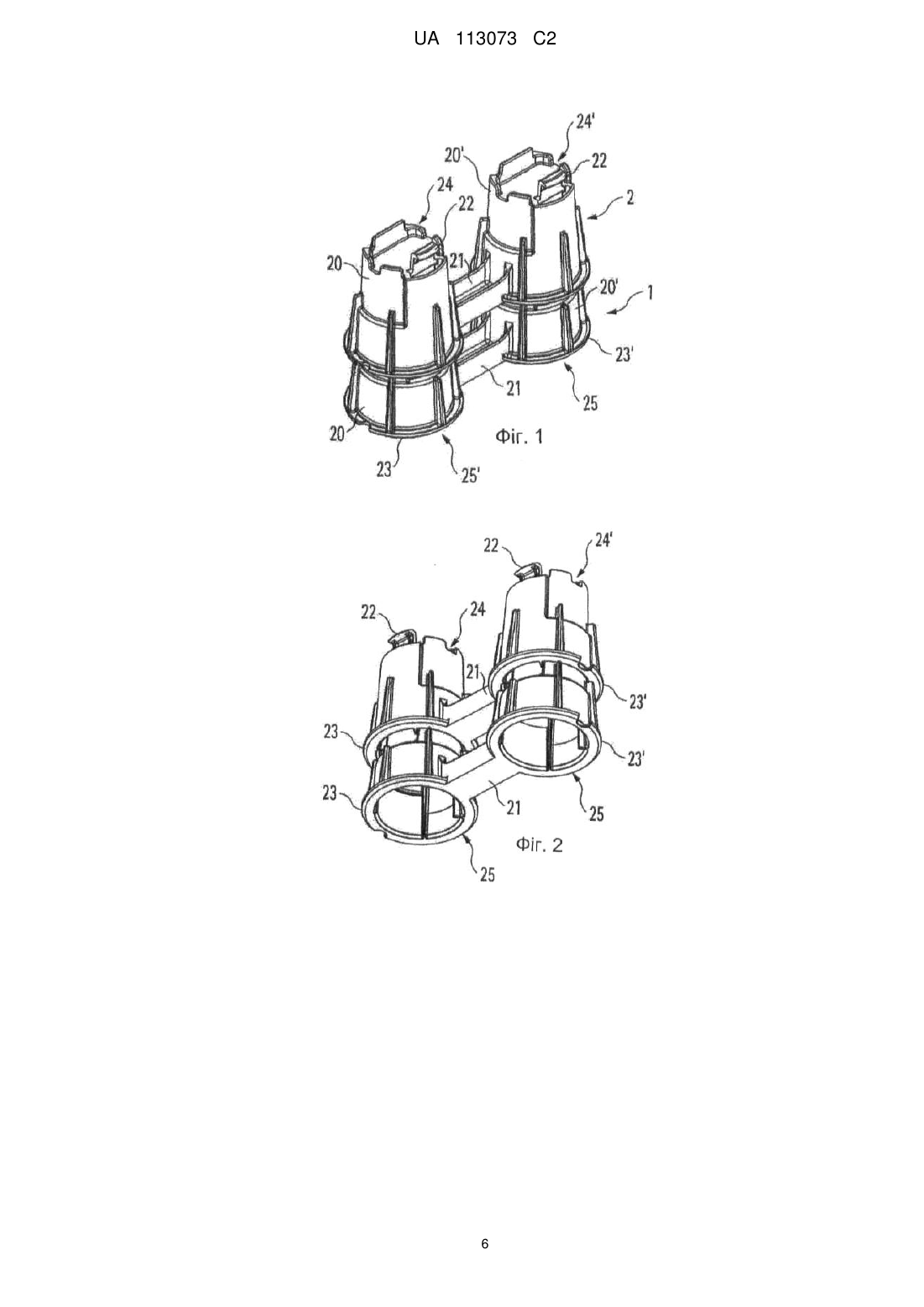

Реферат: Винахід стосується системи з'єднувальних елементів для з'єднання інфільтраційних блоків (10, 11), що включає в себе перший (1) і другий (2) з'єднувальні елементи, кожний з яких має два з'єднані перемичкою (21) шипи (20, 20'), що вставляються в приймальні отвори (12, 13) інфільтраційних блоків (10, 11) з забезпеченням з'єднання інфільтраційних блоків (10, 11) один з одним за допомогою перемички (21), яка відрізняється наявністю перших фіксуючих пристосувань (22), які дозволяють з'єднувати перший з'єднувальний елемент (1) з другим з'єднувальним елементом (2) з можливістю встановлення першого з'єднувального елемента (1) в першому інфільтраційному блоці (10) урівень з його поверхнею (18) або заглибленим відносно неї, а другого з'єднувального елемента (2) - на першому з'єднувальному елементі (1) з виступанням над поверхнею (18) інфільтраційного блока. UA 113073 C2 (12) UA 113073 C2 UA 113073 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до системи з'єднувальних елементів для з'єднання інфільтраційних блоків, тобто порожнистих або ґратчастих корпусів, які закладаються в ґрунт і призначені для прийому поверхневих вод, що надходять, та їх повільного відводу в ґрунт або для накопичення води. Поверхневі води, які часто надходять великими об'ємними потоками, відводять, загалом, в муніципальну каналізацію. Подібне відведення води необхідно оплачувати за тарифом. Щоб можна було забезпечити просочування цих поверхневих вод в ґрунт, відомі так звані інфільтраційні системи, тобто будівельні конструкції, які закладаються в ґрунт і часто можуть приймати дуже великі об'єми поверхневих вод, які збігають потім в ґрунт. Подібні інфільтраційні системи збираються з окремих корпусів, які з'єднуються один з одним. Ці будівельні конструкції повинні бути дуже стійкими, оскільки по поверхні, під якою закладена інфільтраційна система, часто має забезпечуватися рух транспорту. Тому стійкими повинні бути не тільки окремі корпуси, з яких зібрана інфільтраційна система. Стійкими повинні бути також і з'єднання між окремими корпусами для надання необхідної стійкості будівельній конструкції в цілому. Крім того, при цьому необхідно, щоби з'єднувальні елементи для з'єднання інфільтраційних блоків не тільки мали б необхідну міцність, але і також могли б виготовлятися простим і економічним способом і могли б легко монтуватися. В основу винаходу покладено задачу розробити систему з'єднувальних елементів, з'єднувальні елементи якої забезпечували би більшу міцність з'єднання та точне взаємне виставляння інфільтраційних блоків і при цьому були би економічними і могли би легко монтуватися. Ця задача вирішена в системі з'єднувальних елементів для з'єднання інфільтраційних блоків, що включає в себе перший і другий з'єднувальні елементи, кожний з яких має два з'єднані перемичкою шипи, що вставляються в приймальні отвори інфільтраційних блоків з забезпеченням з'єднання інфільтраційних блоків один з одним за допомогою перемички. Відповідно до винаходу передбачені перші фіксуючі пристосування, які дозволяють з'єднувати перший з'єднувальний елемент з другим з'єднувальним елементом з можливістю встановлення першого з'єднувального елемента в першому інфільтраційному блоці урівень з його поверхнею або з заглибленим відносно неї, а другого з'єднувального елемента - на першому з'єднувальному елементі з виступанням над поверхнею інфільтраційного блока. Подібна конструкція легко виготовляється, легко монтується і при цьому стійка. Як зазначено вище, з'єднувальні елементи мають перші фіксуючі пристосування, за допомогою яких перший з'єднувальний елемент може з'єднуватися з другим таким чином, що перший з'єднувальний елемент є таким, що монтується в першому інфільтраційному блоці урівень з його поверхнею або заглибленим відносно неї, а другий з'єднувальний елемент інфільтраційних блоків є таким, що монтується на першому з'єднувальному елементі, виступаючи над поверхнею інфільтраційного блоку. З одного боку, завдяки цій системі при з'єднанні двох змонтованих поруч один з одним інфільтраційних блоків можна одержувати гладкі поверхні, тобто поверхні без виступаючих з'єднувальних елементів. З іншого боку, при штабелюванні інфільтраційних блоків один на одному верхні інфільтраційні блоки за допомогою виступаючих з'єднувальних елементів можуть фіксуватися на нижніх інфільтраційних блоках в горизонтальному напрямку (фіксації у вертикальному напрямку при цьому не потрібно). При цьому найбільш кращим вважається рішення, коли перший і другий з'єднувальні елементи виконуються ідентичними один одному, так що доводиться виготовляти тільки один єдиний тип з'єднувальних елементів. Краще, шипи передбачаються з можливістю фіксації в приймальних отворах. Завдяки цьому можна забезпечити, в тому числі і при вертикальному впливі навантажень на бічні поверхні шипів, що вони не будуть видавлені з приймальних отворів. Краще, шипи по контуру зовнішніх поверхонь виконані зі сходженням на конус до нижнього кінця, а на протилежному верхньому кінці, краще, мають виступаючий верхній край, який, перш за все, з геометричним замиканням може вставлятися в приймальний отвір. Перш за все, при виготовленні литтям під тиском конічна форма найбільш оптимально придатна для вилучення з'єднувальних елементів з прес-форми. У першому конструктивному виконанні згідно з винаходом шипи можуть вставлятися один в одного і фіксуватися один з одним в цьому положенні. Завдяки цьому простим способом отримується дуже стійка конструкція. В іншому конструктивному виконанні згідно з винаходом шипи можуть фіксуватися один з одним на своїх кінцях. Це забезпечує не тільки просте складання, але, перш за все, також і можливість виготовлення довших з'єднувальних елементів для з'єднання штабельованих один ; на одного інфільтраційних блоків. 1 UA 113073 C2 5 10 15 20 25 30 35 40 45 50 55 У першому конструктивному виконанні перші фіксуючі пристосування, краще, виконані таким чином, що за допомогою цих перших фіксуючих пристосувань може здійснюватися як фіксація шипів один з одним, так і фіксація шипів з інфільтраційними блоками. Ця конструкція найбільш проста. В іншому конструктивному виконанні кращим вважається рішення, коли для з'єднання шипів один з одним виконані перші фіксуючі пристосування, а для з'єднання шипів з інфільтраційними блоками передбачені другі фіксуючі пристосування. В результаті простим способом одержується згадана подовжена конструкція. Краще, шипи виконані таким чином, що вони або можуть вставлятися першими, зокрема, нижніми, кінцями в приймальні отвори урівень з поверхнею інфільтраційного блоку або з заглибленням відносно неї, або можуть вставлятися другим, зокрема, верхнім кінцем в приймальний отвір, виступаючи над поверхнею інфільтраційного блоку. За рахунок цього досягається більш висока варіативність можливості використання з'єднувальних елементів. Щоби з'єднати штабельовані один на одного інфільтраційних блоки також по їх краях, для кожного з'єднувального елемента потрібні тільки два шипи, вставлені один в одного або закріплені один на одному. Щоби для цієї мети застосування не вдаватись до виготовлення спеціальних з'єднувальних елементів, кращим вважається рішення, коли перемичка може від'єднуватися від шипів або, перш за все, може роз'єднуватися посередині. Завдяки цьому з'єднувальні елементи уніфікованого виготовлення спільно з шипами можна модифікувати в крайові з'єднувальні елементи. Краще, завдяки варіативності використання з'єднувальних елементів згідно з винаходом за допомогою цього конструктивного елемента можна реалізувати три різних типи з'єднань, а саме: з'єднання інфільтраційних блоків, які стоять поруч один з одним, з'єднання інфільтраційних блоків, які стоять один над одним, а також з'єднання двох інфільтраційних блоків, які стоять поруч один з одним, і двох інфільтраційних блоків, які стоять один над одним. Краще, з'єднувальний елемент виконаний у вигляді виготовленої литтям під тиском деталі, перш за все з синтетичного матеріалу, причому шипи (а при необхідності також і перемички) виконані у вигляді порожнистих тіл. В результаті забезпечується значна економія матеріалів без істотного зменшення міцності з'єднувальних елементів. Далі на основі зображень наведено більше докладне роз'яснення варіантів конструктивного виконання згідно з винаходом. При цьому фігури показують: Фіг. 1 вигляд в аксонометрії першого конструктивного виконання згідно з винаходом, Фіг. 2 компонувальна схема відповідно до фіг. 1 під кутом огляду знизу по похилій, Фіг. 3 бічна проекція компонувальної схеми відповідно до фіг. 1 і 2, Фіг. 4 вигляд спереду на компонувальну схему відповідно до фіг. 1-3, Фіг. 5 вигляд знизу на компонувальну схему відповідно до фіг. 3, Фіг. 6 розріз уздовж лінії VI-VI на фіг. 5, Фіг. 7 вигляд в аксонометрії інфільтраційного блока, Фіг. 8 укрупнений вигляд в аксонометрії фрагмента інфільтраційного блока відповідно до фіг. 7 із з'єднувальним елементом, в напрямку Υ (площина X-Z), Фіг. 9 розріз компонувальної схеми відповідно до фіг. 8 в площині Υ-Ζ, Фіг. 10 розріз компонувальної схеми відповідно до фіг. 8 в площині Χ-Υ, Фіг. 11 вигляд в аксонометрії інфільтраційного блока з двома штабельованими один на одного елементами, Фіг. 12 розріз з'єднувального елемента в напрямку Υ-Ζ, який розташований всередині інфільтраційного блока відповідно до фіг. 11, Фіг. 13 розріз з'єднувального елемента відповідно до фіг. 12 в площині Χ-Υ, Фіг. 14 укрупнений вигляд в аксонометрії інфільтраційного блока відповідно до фіг. 11 в напрямку Ζ (площина Χ-Υ), Фіг. 15 розріз компонувальної схеми відповідно до фіг. 14 в площині Υ-Ζ, Фіг. 16 розріз компонувальної схеми відповідно до фіг. 14 в площині Χ-Υ, Фіг. 17 вигляд в аксонометрії двох виставлених один з одним в ряд інфільтраційних блоків у другому конструктивному виконанні згідно з винаходом, Фіг. 18 укрупнений вигляд в аксонометрії деталювання посередині на фіг. 17, в напрямку Υ (площина Χ-Ζ), Фіг. 19 розріз компонувальної схеми відповідно до фіг. 18 в площині Υ-Ζ, Фіг. 20 розріз компонувальної схеми відповідно до фіг. 18 в площині X-Υ, Фіг. 21 вигляд в аксонометрії двох штабельованих один на одного інфільтраційних блоків відповідно до конструктивного виконання відповідно до фіг. 17-20, 2 UA 113073 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 22 розріз з'єднувального елемента, який на Фіг. 21 розташований посередині і з'єднує два інфільтраційних блока один з одним, Фіг. 23 розріз з'єднувального елемента, розташованого на крайовій ділянці компонувальної схеми відповідно до фіг. 21, в площині X-Y, Фіг. 24 укрупнений вигляд в аксонометрії елемента відповідно до фіг. 23 в напрямку Ζ (площина Χ-Υ), Фіг. 25 розріз з'єднувального елемента, розташованого на середній ділянці компонувальної схеми відповідно до фіг. 21, в площині Χ-Υ, і Фіг. 26 розріз елемента відповідно до фіг. 21 в площині Υ-Ζ. У наведеному далі описі однакові компоненти і компоненти з аналогічним принципом дії позначені одними і тими ж посилальними номерами. У першому, показаному в деталях на фіг. 1-6 кращому конструктивному виконанні з'єднувального елемента два подібних з'єднувальних елементи 1 і 2 вставлені один в одного або штабельовані зі вставкою один в одного. Обидва з'єднувальних елементи 1, 2 виконані ідентично у вигляді виготовлених з синтетичного матеріалу литтям під тиском деталей і мають відповідно шипи 20, 20' із конічним зовнішнім профілем, які сходяться на конус в сторону перших, зокрема, нижніх кінців 24, 24'. На других, зокрема, верхніх кінцях 25, 25' передбачені верхні краї 23, 23', що виступають назовні по типу фланців. Відповідно, кожні два шипи 20, 20' з'єднані один з одним перемичкою 21. Крім того, на нижніх кінцях 24, 24' шипів 20, 20' передбачені перші фіксуючі пристосування 22. Ці фіксуючі пристосування 22, як випливає, перш за все, з фіг. 6, при вставці (з'єднувальних елементів) один в одного або при штабелюванні, як показано на фіг. 1 і 2, вступають в защіпне зачеплення з нижнім кінцем 24, 24' відповідного верхнього шипа 20 або 20' таким чином, що обидва з'єднувальних елементи 1, 2 після жорсткої вставки один в одного і защіпання перших фіксуючих пристосувань 22 виявляються стійко з'єднаними один з одним. У кожному разі, в тому числі і при відповідній деформації, ці фіксатори 22 можуть бути знову розімкнуті за допомогою (відповідного) інструменту. На фіг. 7 два інфільтраційних блоки 10, 11 розташовані в ряд, примикаючи один до одного своїми малими боками, і з'єднані один з одним за допомогою з'єднувальних елементів. На фіг. 9 і 10 показані різні розрізи, а на фіг. 8 укрупнений вигляд в аксонометрії з'єднувального елемента, який із зовнішнього боку, по суті, урівень з поверхнею 18 вставлений між двома інфільтраційними блоками 10, 11 в їх приймальні отвори 12, 13. Із зображень 8-10 випливає, що перші фіксуючі пристосування 22 виступають через отвори 16, 17 в основі 14, 15 інфільтраційних блоків 10, 11 і там защіпуються, так що з'єднувальні елементи 1, 2 виявляються міцно зафіксованими в інфільтраційних блоках 10, 11. У той час як зовнішні поверхні шипів 20, 20' заводяться в прийомні отвори 12, 13 з вільною посадкою, верхні краї 23, 23' утворюють зі стінками прийомних отворів 12, 13 з'єднання з геометричним замиканням, так що два інфільтраційних блоки 10, 11 за допомогою перемички 21 з'єднуються один з одним по суті без зазору. На фіг. 11-16 видно, як з'єднувальні елементи 1, 2 з'єднують один з одним два штабельованих один на одного інфільтраційних блоки 10, 11. При цьому два з'єднувальних елементи 1, 2 спочатку штабелюються один на одного. Як випливає, перш за все, з фіг. 12, 13, 15 і 16, "нижній" з'єднувальний елемент своїми шипами 20, 20' настільки глибоко вставляється в інфільтраційний блок 10, що посадка його верхнього краю 23 в приймальному отворі 12 припадає на позначку трохи нижче поверхні 18 відповідного інфільтраційного блока 10. Крім того, своїм першим фіксуючим пристосуванням 22 він закріплюється в інфільтраційному блоці 10. "Верхній" з'єднувальний елемент 2 сидить в першому з'єднувальному елементі 1 і міцно з'єднується з ним за допомогою своїх перших фіксуючих пристосувань 22. Своїм верхнім кінцем 25, 25' або своїм верхнім краєм 23' цей з'єднувальний елемент 2 далеко виступає над поверхнею 18 інфільтраційного блока 10, так що верхній інфільтраційний блок 11 (згідно з фіг. 11) може таким чином насаджуватися на нижній інфільтраційний блок 10, що його прийомний отвір 13 виставляється співвісно з прийомним отвором 12 нижнього інфільтраційного блока 10, а "верхній" з'єднувальний елемент 2 вставляється в цей приймальний отвір 13 і своїм верхнім краєм 23' входить в зачеплення з геометричним замиканням із стінкою отвору 13. За рахунок цього забезпечується надійне попередження зсуву в площині X-Z, тобто по горизонталі. Існує можливість зміщення "верхнього" інфільтраційного блока 11 у напрямку до "верхнього" з'єднувального елемента 2 для виконання з'єднання "верхнього" інфільтраційного блока 11 із "верхнім" з'єднувальним елементом 2. "Верхній" з'єднувальний елемент 2 використовується при 3 UA 113073 C2 5 10 15 20 25 30 35 40 45 50 55 60 цьому як допоміжний орієнтуючий засіб для верхнього інфільтраційного блока 11. Фіксація "верхнього" з'єднувального елемента 2 у верхньому інфільтраційному блоці 11 не обов'язкова, оскільки це з'єднання у вертикальному напрямку і без того не роз'єднується внаслідок сили тяжіння і загальної компонувальної схеми основи, яка навантажується. Далі на основі фіг. 17-26 наведений опис іншого кращого конструктивного виконання з'єднувального елемента. Це конструктивне виконання з'єднувального елемента відрізняється від описаного перед цим виконання, перш за все, тим, що з'єднання двох з'єднувальних елементів 1 і 2 здійснюється на їх верхніх кінцях 25, 25' (див. фіг. 18-20). На цих верхніх кінцях 25, 25' передбачені перші фіксуючі пристосування 22, 22', які забезпечують защіпне зачеплення один з одним двох з'єднувальних елементів 1 і 2. На нижніх кінцях 24, 24' передбачені другі фіксуючі пристосування 26, які вступають в защіпне зачеплення з нижнім інфільтраційним блоком 10 (див. фіг. 19, 22 і 25) таким чином, що перший з'єднувальний елемент 1 міцно з'єднується з інфільтраційним блоком 10. Верхні краї 23, 23', в свою чергу, входять у зачеплення з геометричним замиканням із стінками прийомних отворів 12, 13 (див. фіг. 25). Шипи 20, 20' мають різну довжину, як це випливає, перш за все, з фіг. 18 і 20, так що посадка верхніх кінців 25, 25' шипів 20, 20' в прийомні отвори 12, 13 здійснюється на різну глибину. Якщо потім два з'єднувальних елементи 1, 2 з'єднуються один з одним, як це показано, наприклад, на фіг. 22-26, то верхній край 23' "верхнього" з'єднувального елемента 2 вставляється як в приймальний отвір 12 нижнього інфільтраційного блока 10, так і в приймальний отвір 13 верхнього інфільтраційного блока 11 (див. фіг. 25) і входить там в зачеплення з геометричним замиканням із стінками прийомних отворів 12, 13. За рахунок цього забезпечується забезпечення максимальної міцності з'єднувального елемента відносно горизонтального зміщення штабельованих один на одного інфільтраційних блоків 10, 11. Крім того, в порівнянні з представленим перед цим конструктивним виконанням спрощується насадка верхнього інфільтраційного блока 11 на нижній інфільтраційний блок 10, оскільки більш тонкі нижні кінці 24' "верхнього" з'єднувального елемента 2 виступають над поверхнею 18 нижнього інфільтраційного блока 10 й, відтак, існує відносно великий зазор між шипами і стінками приймального отвору 13. Вся справа в тому, що зачеплення з геометричним замиканням здійснюється тільки на ділянці верхніх країв 23, 23' (див., перш за все, фіг. 25). З фіг. 24 і 26 випливає додаткове деталювання в ув'язці із перемичкою 21. Ця перемичка 21 включає в себе ділильний надріз 27 (див. фіг. 26), по якому вона може роз'єднуватися, як це відбувається в тому випадку, коли (як показано на фіг. 23 і 24) з'єднувальні елементи монтуються по краях, а з'єднуватися один з одним повинні тільки вертикально штабельовані один на одного інфільтраційні блоки 10, 11. Само собою зрозуміло, що це роз'єднання перемички 21 забезпечується також і у випадку з представленим перед цим кращим конструктивним виконанням з'єднувального елемента. Обидва раніше описаних конструктивних виконання згідно з винаходом відрізняються також тим, що виготовлятися повинен тільки один єдиний "тип" з'єднувального елемента. За допомогою з'єднання двох з'єднувальних елементів один з одним може забезпечуватися як одержання профілю поверхні урівень (при монтажі по краях), так і виступ одного з'єднувального елемента з відповідного приймального отвору для з'єднання вертикально штабельованих один на одного інфільтраційних блоків. ПЕРЕЛІК ПОСИЛАЛЬНИХ ПОЗНАЧЕНЬ 1 з'єднувальний елемент для з'єднання інфільтраційних блоків 2 з'єднувальний елемент для з'єднання інфільтраційних блоків 10 інфільтраційний блок 11 інфільтраційний блок 12 приймальний отвір 13 приймальний отвір 14 основа 15 основа 16 отвір 17 отвір 18, 18' поверхня 20,20' шип 21 перемичка 22 перше фіксуюче пристосування 23, 23' верхній край 4 UA 113073 C2 24, 24' нижній кінець 25, 25' верхній кінець 26 Друге фіксуюче пристосування 27 ділильний надріз 5 ФОРМУЛА ВИНАХОДУ 10 15 20 25 30 35 40 1. Система з'єднувальних елементів для з'єднання інфільтраційних блоків (10, 11), що включає в себе перший (1) і другий (2) з'єднувальні елементи, кожний з яких має два з'єднані перемичкою (21) шипи (20, 20'), що вставляються в приймальні отвори (12, 13) інфільтраційних блоків (10, 11) з забезпеченням з'єднання інфільтраційних блоків (10, 11) один з одним за допомогою перемички (21), яка відрізняється тим, що наявні перші фіксуючі пристосування (22), які дозволяють з'єднувати перший з'єднувальний елемент (1) з другим з'єднувальним елементом (2) з можливістю встановлення першого з'єднувального елемента (1) в першому інфільтраційному блоці (10) урівень з його поверхнею (18) або з заглибленим відносно неї, а другого з'єднувального елемента (2) - на першому з'єднувальному елементі (1) з виступанням над поверхнею (18) інфільтраційного блока. 2. Система за п. 1, яка відрізняється тим, що шипи (20, 20') виконані з можливістю фіксації в приймальному отворі (12, 13). 3. Система за п. 1 або 2, яка відрізняється тим, що шипи (20, 20') мають зведені на конус до нижнього кінця (24, 24') зовнішні поверхні, а на протилежному верхньому кінці (25, 25') мають виступаючий верхній край (23, 23'), який виконаний з можливістю вставки із геометричним замиканням в приймальний отвір (12, 13). 4. Система за п. 1, яка відрізняється тим, що перший з'єднувальний елемент (1) і другий з'єднувальний елемент (2) виконані ідентичними один одному. 5. Система за п. 1, яка відрізняється тим, що шипи (20, 20') виконані з можливістю вставки один в одного і із можливістю фіксації один з одним в цьому положенні. 6. Система за п. 1, яка відрізняється тим, що шипи (20, 20') виконані з можливістю фіксації один з одним на кінцях. 7. Система за п. 1, яка відрізняється тим, що перші фіксуючі пристосування (22, 22') виконані таким чином, що за допомогою перших фіксуючих пристосувань (22, 22') є фіксованими як шипи (20, 20') один з одним, так і шипи (20, 20') із інфільтраційними блоками (10, 11). 8. Система за п. 1, яка відрізняється тим, що перші фіксуючі пристосування (22, 22') виконані для з'єднання шипів (20, 20') один з одним, а другі фіксуючі пристосування (26) передбачені для з'єднання шипів (20, 20') із інфільтраційними блоками (10, 11). 9. Система за п. 1, яка відрізняється тим, що шипи (20, 20') виконані таким чином, що вони вставляються або першим кінцем (24, 24') в приймальний отвір (12, 13) урівень з поверхнею (18) інфільтраційного блока (10, 11) або із заглибленням відносно неї, або другим кінцем (25, 25') в приймальний отвір (12, 13), виступаючи над поверхнею (18) інфільтраційного блока (10, 11). 10. Система за п. 1, яка відрізняється тим, що перемичка (21) виконана із можливістю від'єднання від шипів (20, 20') або з можливістю роз'єднання посередині. 11. Система за п. 1, яка відрізняється тим, що з'єднувальний елемент (1, 2) виконаний у вигляді виготовленої литтям під тиском деталі з синтетичного матеріалу, і що шипи (20, 20') і/або перемичка (21) виконані у вигляді порожнистих тіл. 5 UA 113073 C2 6 UA 113073 C2 7 UA 113073 C2 8 UA 113073 C2 9 UA 113073 C2 10 UA 113073 C2 11 UA 113073 C2 Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
