Лезо-формувач берми, що не створює скупчення ґрунту при стрічковій обробці ґрунту, для сільськогосподарського знаряддя по стрічковій обробці ґрунту

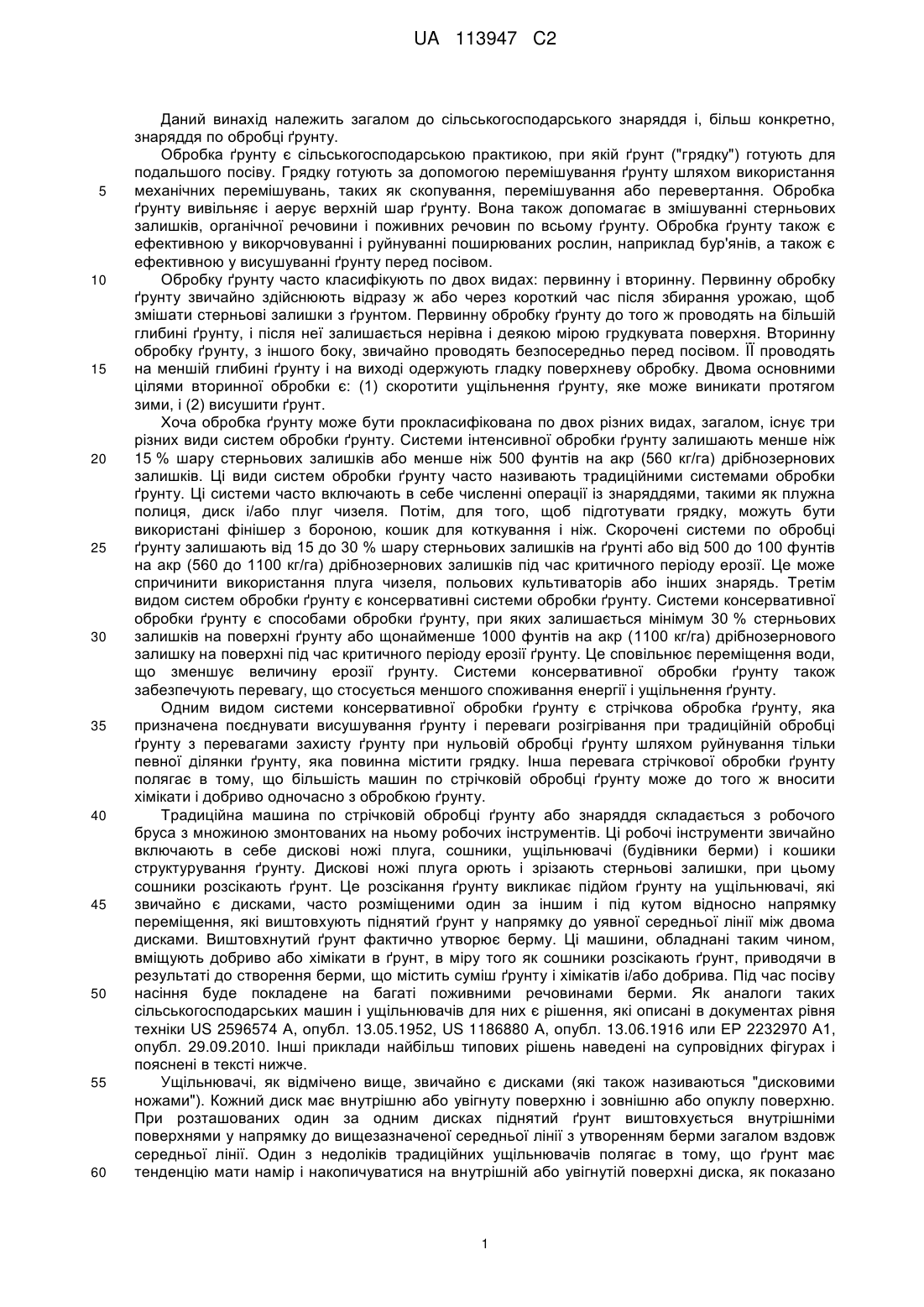

Реферат: Диск для формування берми виконаний з можливістю зменшення кількості ґрунту, який скупчується на внутрішній поверхні диска, в міру того як диск виштовхує ґрунт для формування берми. Диск має тіло диска із зовнішнім радіальним краєм і утворюючи внутрішню увігнуту поверхню і зовнішню опуклу поверхню. Отвори виконані в тілі диска, зокрема, для скорочення площі внутрішньої поверхні або можливостей прилипання ґрунту до внутрішньої увігнутої поверхні. UA 113947 C2 (12) UA 113947 C2 UA 113947 C2 5 10 15 20 25 30 35 40 45 50 55 60 Даний винахід належить загалом до сільськогосподарського знаряддя і, більш конкретно, знаряддя по обробці ґрунту. Обробка ґрунту є сільськогосподарською практикою, при якій ґрунт ("грядку") готують для подальшого посіву. Грядку готують за допомогою перемішування ґрунту шляхом використання механічних перемішувань, таких як скопування, перемішування або перевертання. Обробка ґрунту вивільняє і аерує верхній шар ґрунту. Вона також допомагає в змішуванні стерньових залишків, органічної речовини і поживних речовин по всьому ґрунту. Обробка ґрунту також є ефективною у викорчовуванні і руйнуванні поширюваних рослин, наприклад бур'янів, а також є ефективною у висушуванні ґрунту перед посівом. Обробку ґрунту часто класифікують по двох видах: первинну і вторинну. Первинну обробку ґрунту звичайно здійснюють відразу ж або через короткий час після збирання урожаю, щоб змішати стерньові залишки з ґрунтом. Первинну обробку ґрунту до того ж проводять на більшій глибині ґрунту, і після неї залишається нерівна і деякою мірою грудкувата поверхня. Вторинну обробку ґрунту, з іншого боку, звичайно проводять безпосередньо перед посівом. ЇЇ проводять на меншій глибині ґрунту і на виході одержують гладку поверхневу обробку. Двома основними цілями вторинної обробки є: (1) скоротити ущільнення ґрунту, яке може виникати протягом зими, і (2) висушити ґрунт. Хоча обробка ґрунту може бути прокласифікована по двох різних видах, загалом, існує три різних види систем обробки ґрунту. Системи інтенсивної обробки ґрунту залишають менше ніж 15 % шару стерньових залишків або менше ніж 500 фунтів на акр (560 кг/га) дрібнозернових залишків. Ці види систем обробки ґрунту часто називають традиційними системами обробки ґрунту. Ці системи часто включають в себе численні операції із знаряддями, такими як плужна полиця, диск і/або плуг чизеля. Потім, для того, щоб підготувати грядку, можуть бути використані фінішер з бороною, кошик для коткування і ніж. Скорочені системи по обробці ґрунту залишають від 15 до 30 % шару стерньових залишків на ґрунті або від 500 до 100 фунтів на акр (560 до 1100 кг/га) дрібнозернових залишків під час критичного періоду ерозії. Це може спричинити використання плуга чизеля, польових культиваторів або інших знарядь. Третім видом систем обробки ґрунту є консервативні системи обробки ґрунту. Системи консервативної обробки ґрунту є способами обробки ґрунту, при яких залишається мінімум 30 % стерньових залишків на поверхні ґрунту або щонайменше 1000 фунтів на акр (1100 кг/га) дрібнозернового залишку на поверхні під час критичного періоду ерозії ґрунту. Це сповільнює переміщення води, що зменшує величину ерозії ґрунту. Системи консервативної обробки ґрунту також забезпечують перевагу, що стосується меншого споживання енергії і ущільнення ґрунту. Одним видом системи консервативної обробки ґрунту є стрічкова обробка ґрунту, яка призначена поєднувати висушування ґрунту і переваги розігрівання при традиційній обробці ґрунту з перевагами захисту ґрунту при нульовій обробці ґрунту шляхом руйнування тільки певної ділянки ґрунту, яка повинна містити грядку. Інша перевага стрічкової обробки ґрунту полягає в тому, що більшість машин по стрічковій обробці ґрунту може до того ж вносити хімікати і добриво одночасно з обробкою ґрунту. Традиційна машина по стрічковій обробці ґрунту або знаряддя складається з робочого бруса з множиною змонтованих на ньому робочих інструментів. Ці робочі інструменти звичайно включають в себе дискові ножі плуга, сошники, ущільнювачі (будівники берми) і кошики структурування ґрунту. Дискові ножі плуга орють і зрізають стерньові залишки, при цьому сошники розсікають ґрунт. Це розсікання ґрунту викликає підйом ґрунту на ущільнювачі, які звичайно є дисками, часто розміщеними один за іншим і під кутом відносно напрямку переміщення, які виштовхують піднятий ґрунт у напрямку до уявної середньої лінії між двома дисками. Виштовхнутий ґрунт фактично утворює берму. Ці машини, обладнані таким чином, вміщують добриво або хімікати в ґрунт, в міру того як сошники розсікають ґрунт, приводячи в результаті до створення берми, що містить суміш ґрунту і хімікатів і/або добрива. Під час посіву насіння буде покладене на багаті поживними речовинами берми. Як аналоги таких сільськогосподарських машин і ущільнювачів для них є рішення, які описані в документах рівня техніки US 2596574 А, опубл. 13.05.1952, US 1186880 А, опубл. 13.06.1916 или ЕР 2232970 А1, опубл. 29.09.2010. Інші приклади найбільш типових рішень наведені на супровідних фігурах і пояснені в тексті нижче. Ущільнювачі, як відмічено вище, звичайно є дисками (які також називаються "дисковими ножами"). Кожний диск має внутрішню або увігнуту поверхню і зовнішню або опуклу поверхню. При розташованих один за одним дисках піднятий ґрунт виштовхується внутрішніми поверхнями у напрямку до вищезазначеної середньої лінії з утворенням берми загалом вздовж середньої лінії. Один з недоліків традиційних ущільнювачів полягає в тому, що ґрунт має тенденцію мати намір і накопичуватися на внутрішній або увігнутій поверхні диска, як показано 1 UA 113947 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 1. Ґрунт має тенденцію накопичуватися на увігнутій поверхні диска, починаючи від центра диска і продовжуючи накопичуватися в радіальному напрямку назовні до зовнішнього краю диска. Скупчення ґрунту відбувається більш швидко при більш вологих/більш липких ґрунтах або умовах ґрунту. Більш вологі умови переважають пізньою осінню року з проливними дощами, скороченою кількістю тепла, щоб висушити ґрунт, і скороченою кількістю годин сонячного світла. Оскільки велика частина стрічкової обробки ґрунту відбувається пізньою осінню, скупчення ґрунту на ущільнювачах може бути достатньо поширеним явищем. Коли ґрунт скупчується на увігнутій стороні диска ущільнювача, диск стає більш схожим на ролик, ніж на ніж, і в результаті диск починає котитися по піднятому ґрунту, ніж спрямовувати ґрунт всередину для створення берми. При стрічковій обробці ґрунту формування берми і висота берми є критичними, і таким чином є обов'язковим, щоб диск формувача берми був по суті позбавлений можливості скупчення ґрунту. У даному винаході запропонований диск для ущільнювача, який виконаний з можливістю зменшення кількості ґрунту, який скупчується на увігнутій поверхні диска, в міру того як диск виштовхує ґрунт для формування берми. У зв'язку з цим даний винахід передбачає послідовну роботу диска, оскільки зменшене скупчення ґрунту на диску по суті не заважає протіканню ґрунту. Крім того, оскільки кількість ґрунту, що скупчується на диску скорочується, потрібно менше часу для того, щоб вручну очистити диск. Даний винахід до того ж забезпечує легший диск і, таким чином, зменшує загальну вагу знаряддя по стрічковій обробці ґрунту. Легше знаряддя скорочує навантаження на складові елементи знаряддя і зменшує величину кінських сил, які потрібні для штовхання знаряддя. Крім того, оскільки диск за даним винаходом значно скорочує скупчення ґрунту на увігнутій поверхні, вага, що одержується від ґрунту, який в іншому випадку нагромаджувався б, також зменшується. Отже, відповідно до одного аспекту винаходу запропонований диск для використання з вузлом ущільнювача знаряддя для стрічкової обробки ґрунту. Диск має тіло з внутрішньою увігнутою поверхнею і зовнішньою опуклою поверхнею. Тіло виконане з можливістю обертання навколо осі обертання. До того ж в тілі виконана множина отворів, розташованих на відстані один від одного в радіальному напрямку. В одному варіанті здійснення даного винаходу отвори центровані навколо осі обертання. Отвори скорочують площу поверхні диска і таким чином скорочують місця збирання, де скупчується ґрунт під час використання. Відповідно до іншого аспекту винаходу запропонований диск для використання з вузлом ущільнювача знаряддя для стрічкової обробки ґрунту. Диск має тіло з внутрішньою увігнутою поверхнею і опуклою зовнішньою поверхнею. Тіло виконане з можливістю обертання навколо осі обертання. Внутрішня увігнута поверхня має видалену ділянку/ділянки площі, які скорочують загальну площу поверхні внутрішньої увігнутої поверхні. Згідно з іншим аспектом винаходу запропонований диск для використання з вузлом ущільнювача знаряддя для стрічкової обробки ґрунту. Диск має тіло з внутрішньою увігнутою поверхнею і опуклу зовнішню поверхню. Вставка прикріплена до внутрішньої увігнутої поверхні і виконана з матеріалу, до якого ґрунт менше прилипає в порівнянні з матеріалом, з якого виготовлена внутрішня увігнута поверхня. Інші цілі, ознаки, аспекти і переваги винаходу стануть очевидними для фахівців в даній галузі техніки з нижченаведеного докладного опису і супроводжуючих креслень. Однак потрібно розуміти, що докладний опис і конкретні приклади, хоча і представляють переважні варіанти здійснення даного винаходу, наведені як ілюстрація і не носять обмежувального характеру. Багато змін і модифікацій можуть бути виконані в межах об'єму даного винаходу, не виходячи за його суть, при цьому винахід включає в себе всі подібні модифікації. Переважні, наведені як приклади, варіанти здійснення даного винаходу пояснюються на супроводжуючих кресленнях, на яких однакові посилальні позиції означають однакові деталі. На кресленнях: фіг. 1 являє собою вигляд в ізометрії традиційного дискового ножа, показаного з ґрунтом, що скупчився; фіг. 2 являє собою вигляд збоку традиційного робочого блока знаряддя для стрічкової обробки ґрунту; фіг. 3 являє собою вигляд позаду робочого блока, показаного на фіг. 2; фіг. 4 являє собою частковий вигляд в перспективі праворуч спереду робочого блока, показаного на фіг. 2 і 3; фіг. 5 являє собою вигляд праворуч збоку дискового ножа згідно з одним варіантом здійснення даного винаходу для використання з робочим блоком за фіг. 2-4; фіг. 6 являє собою вигляд зліва в ізометрії дискового ножа за фіг. 5; фіг. 7 являє собою вигляд зверху дискового ножа, показаного на фіг. 5 і 6; 2 UA 113947 C2 5 10 15 20 25 30 35 40 45 50 55 60 фіг. 8 являє собою вигляд в ізометрії дискового ножа згідно з іншим варіантом здійснення даного винаходу; фіг. 9 являє собою вигляд збоку зліва дискового ножа за фіг. 8; фіг. 10 являє собою вигляд спереду дискового ножа за фіг. 9; фіг. 11 являє собою вигляд в ізометрії дискового ножа відповідно до додаткового варіанта здійснення даного винаходу. У нижченаведеному описі посилання на праву і ліву сторону визначені, стоячи позаду машини і будучи повернутими в напрямку переміщення уперед. До того ж в нижченаведеному описі потрібно розуміти, що такі вирази як "уперед", "ліворуч", "вгору" і т. д. є словами для зручності і не повинні розглядатися як обмежуючі вирази. З метою опису виразу "робочий блок" буде використаний в цьому випадку як такий, що стосується групи пристроїв, наприклад, як показано на фіг. 4, які спільно входять в зачеплення з ґрунтом для виконання певних задач. У випадку даного винаходу виконуваною задачею є створення шляхом поліпшеної стрічкової обробки ґрунту грядки у вигляді підведеної берми, найкращим чином придатної для посіву. Як видно на фіг. 2, посилальна позиція 10 загалом означає традиційний робочий блок для стрічкової обробки ґрунту. На цьому кресленні різні вхідні в зачеплення з ґрунтом пристрої показані в піднятому або транспортному положенні. Для порівняння в робочому положенні місце обробки ґрунту знаходилося б в декількох дюймах ґрунту, при цьому ніж і вузли барабанів структурування ґрунту - загалом на рівні ґрунту. Робочий блок 10 прикріплений до рами знаряддя, виконаної з можливістю волочіння по ґрунту за допомогою трактора, при цьому напрямок уперед спрямований в праву сторону на фіг. 2. Рама знаряддя традиційно включає в себе довгий основний трубчастий рамний елемент, або робочий брус 12, який продовжується упоперек в напрямку переміщення на необхідну ширину для вибраних робочих блоків. Робочий брус 12 може містити одну або більше секції, які в більш широких конфігураціях складаються в більш компактну "упаковку" для транспортування і зберігання. Розташування робочих блоків може бути змінене, якщо потрібно змінити відстань між сусідніми робочими блоками, тобто робочі блоки можуть бути пересунуті один відносно одного вздовж робочого бруса. Звичайні знаряддя мають 6, 8, 12, 16 або більше робочих блоків, змонтованих на робочому брусі з відстанями між ними в 30-36 дюймів (76,2-91,4 см) або як воно визначено міжрядною відстанню сівалки. Це розміщення пліч-о-пліч численних робочих блоків, при якому кожний блок працює для створення грядки або ряду сільськогосподарських культур, іноді називають "індексованою" системою. Робочий блок 10, описаний з посиланням на фіг. 2-4, містить чотири основних складових елементи: (1) складальний вузол 14 робочого бруса, (2) вузол 16 сошника, (3) вузол 18 ножа збору ґрунту і (4) вузол 20 обертового барабана структурування ґрунту. Складальний вузол 14 робочого бруса складається зі сталевого зчеплення 30 великого розміру і неправильної форми з поперечним регульованим отвором, або напрямним пристроєм, 32, через який він встановлений на робочому брусі 12. Зчеплення 30 є достатньо жорстким і прикріплене до робочого бруса, так що частина основних складових елементів, що залишилася, утворює робочий блок, який утримується робочим брусом. Вузол 16 сошника складається з сошника 36, кронштейна 38 сошника, що включає в себе пару бічних пластин 40, 42, прикріплених до зчеплення 30 складального вузла 14 робочого бруса, пружину 44 стиснення, прикріплену на верхньому кінці до зчеплення 30 в 46 і до кронштейна 38 сошника на нижньому кінці за допомогою болта 48. Кронштейн 38 сошника прикріплений з можливістю повороту до зчеплення 30 робочого бруса за допомогою штифта 51, так що сошник 36 може повертатися на відстань, обмежену тією величиною, на яку може бути стиснута пружина 44. Сошник 36 прикріплений до кронштейна 38 сошника за допомогою болтів 52 і 53. Сошник 36 виконаний з важкої листової заготовки, що має товщину близько 1-1/4 дюйма (3,175 см), хоча цей розмір не є важливим для даного винаходу. Сошник 36 відрізняється в цьому випадку тим, що він є загалом закругленим; однак інші конфігурації могли б довести свою придатність. У будь-якому випадку, сошник 36 показаний таким, що продовжується уперед на основі, де розміщений розпушуючий ґрунт наконечник 54 для обробки ґрунту. Наконечник 54 для обробки ґрунту звичайно називають ножем для добрива, для того, щоб розмістити безводний аміак або інші поживні речовини. Наконечник 54 для обробки ґрунту звичайно проходить на глибині в діапазоні від близько 5 до 9 дюймів (12,7 до 22,86 см). Наконечник проходить в ущільненому шарі, розбиває шар і переміщує частинки ґрунту. Сошник 36 виконаний з можливістю вертикального регулювання шляхом піднімання і опускання робочого бруса відомим чином. Для того, щоб захистити сошник 36 й інші складові елементи знаряддя 10 від серйозного пошкодження, наконечник 54 для обробки ґрунту 3 UA 113947 C2 5 10 15 20 25 30 35 40 45 50 55 60 забезпечений зрізним болтом 55, який виходить з ладу при впливі заданого зусилля, що утворюється ударом між наконечником 54 і відносно нерухомим предметом, таким як порода, корінь дерева і т. п. Вихід з ладу зрізного болта 55 дозволяє наконечнику 54 повертатися назад навколо болта 57. Кронштейн 60 збирального ножа жорстко прикріплений на нижньому кінці до виделки 62 ножа і на верхньому кінці до зчеплення 30 за допомогою осі повороту 50. Виделка 62 має два плеча 64, 66 виделки, які продовжуються вниз, прикріплених з можливістю повороту відповідно до ножів 68 і 70. Ці ножі можуть бути будь-якого відповідного виду, однак переважними є увігнуті дискові ножі. Ножі нахилені всередину, спереду назад, для того, щоб збирати ґрунт, відкинутий сошником 36, і переспрямовувати його всередину у напрямку до поворотного барабана структурування ґрунту. Пара регульованих пружин 72, 74 стиснення, по одній з кожної сторони зчеплення 30, прикріплена на верхньому кінці до кронштейна 80 вузла 20 поворотного барабана структурування ґрунту і на нижньому кінці до кронштейна 60 збирального ножа. Таким чином, ножі нахилені вниз. Довжина кронштейна 60 збирального диска є такою, що ножі 68, 70 розташовані по суті поруч і трохи назад відносно сошнику 36 і розпушуючого ґрунту наконечника 54. За рахунок розташування осі повороту 50 вузла 18 збирального ножа попереду сошника 36 збиральні ножі вимушені переміщуватися головним чином вгору, коли глибина наконечника 54 для обробки ґрунту змінюється (оскільки це відбувається постійно при перерізі поля), таким чином забезпечуючи взаємне розташування між збиральними дисками і сошником. Більш конкретно, оскільки наконечник 54 для обробки ґрунту розпушує ґрунт, він створює потік ґрунту з кожної сторони сошника 36, так само як сніг, що стікає з V-подібного снігового плуга. Збиральні ножі 68, 70 розташовані поруч і трохи назад від сошника, так що вони входять в зачеплення з цим потоком ґрунту і переспрямовують його у напрямку до доріжки сошника для обробки за допомогою барабана для структурування ґрунту. Цапфа вузла збирального ножа забезпечує взаємне розташування між ножами і сошником, незалежно від того, як змінюється глибина наконечника для обробки ґрунту. Таке розташування запобігає випаданню відкинутого сошником ґрунту за межі ножів і забезпечує наявність достатньої кількості ґрунту, щоб створити належну берму. Ножі виконані з можливістю регулювання глибини, кута і відстані між ножами, щоб дозволити оператору збільшити об'єм ґрунту для створення берми. Ножі можуть мати незаточені краї або гостро заточені краї, залежно від того, як багато ґрунту необхідно перемістити. Незаточені ножі прагнуть котитися зверху, в той час як гострі ножі прагнуть його розрізати. Вузол 20 поворотного барабана для структурування ґрунту складається з кронштейна 80, жорстко закріпленого на передньому кінці до зчеплення 30 і таким, що продовжується від неї назад в консольній конфігурації. Кронштейн 80 показаний як два ідентичних плоских бруси 82, 84, закріплені болтами з кожної сторони зчеплення 30 і з'єднані з можливістю повороту з плечем 90 барабана в цапфі 86. Регульована пружина 88 стиснення продовжується між кронштейном 80 і упорною пластиною 91, жорстко прикріпленою до плеча 90 барабана, так що плече 90 барабана може повертатися навколо цапфи 86, щоб регульованим чином амортизувати переміщення поворотного барабана, зумовлене нерівними ділянками ґрунту або ударами об перешкоди на полі. Найбільш важливо, однак, що пружина 88 стиснення регулює тиск наконечника на ґрунт для контролю розміру грудок. Ніж плуга (не показано) відомим чином прикріплений спереду сошника 36 або до робочого бруса 12, або до іншого робочого бруса або конструкційного елемента рами знаряддя. У попередньому рівні техніки існують численні приклади, але приклади такого ножа плуга показані в патентах США №№ 5 797460 і 6102132 і довели придатність для даної заявки. Розташований таким чином ніж плуга приводить в результаті до зрізання і сортування залишків. Глибина зрізу ножем плуга буде регульованою вгору або вниз в межах фіксатора і відрегульована з можливістю адаптації або компенсації для різних настройок глибини обробки ґрунту або для ґрунтових умов. Звичайною практикою буде використання ножа плуга з діаметром приблизно від 20 до 24 дюймів (від 50,8 до 60,96 см). Ножі плуга можуть бути або хвилеподібними, або гладкими, залежно від необхідних результатів і робочих умов, причому гладкі є переважними. Для внутрішньорядкового обрізання коріння і меншого руйнування поверхні буде вибраний гладкий ніж плуга. У будь-якому випадку, основною задачею ножа плуга є зрізання залишків і прокладення канавки в ґрунті для посилення потоку ґрунту на наконечнику для обробки ґрунту і вирівнювання потоку ґрунту з кожної сторони наконечника для обробки ґрунту. Поворотний барабан 100 для структурування ґрунту структурує смужку ґрунту, щоб надати форму і попередньо обложити берму, для того, щоб створити ідеальний контакт насіння з ґрунтом і зробити одноманітним розмір берми, таким чином сприяючи ранньому, швидкому і одноманітному виникненню берми. Поворотний барабан 100 змонтований на виделці 102 на 4 UA 113947 C2 5 10 15 20 25 30 35 40 45 50 55 60 підшипниках, щоб забезпечити плавне і відносно вільне обертання барабана. Виделка 102 прикріплена до плеча 90 барабана, встановленого з можливістю повороту на кронштейні 80. Вузол 20 барабана показаний таким, що включає в себе регульовану пружину 88, яка буде відрегульована як потрібно, щоб забезпечувати жорстке зачеплення між поворотним барабаном структурування ґрунту і ґрунтом, достатнє для того, щоб розбивати грудки. Звичайно чим більші грудки в полі, тим більший тиск наконечника на ґрунт потрібний. Якщо потрібний тиск наконечника на ґрунт, щоб збільшити вагу самого барабана, може бути використаний будь-який відповідний механізм або підхід, такий як, наприклад, пакет пружин або ваги. Оскільки сошник оре ґрунт, він відкидає ґрунт назовні, де він взаємодіє із збиральними ножами і переспрямовується всередину у напрямку до доріжки сошника. Якщо поверхня ґрунту плоска і щільність загалом є одноманітною, відкинутий ґрунт є однаковим з обох сторін сошника, при цьому він є однаковим при перевороті всередину за допомогою ножів; однак, як частіше буває, ґрунт не є плоским, і ґрунт не має одноманітну щільність, при цьому відкинутий ґрунт не має рівний об'єм з двох сторін сошника, і, таким чином, ґрунт, обернутий за допомогою ножів, не є однаковим і не має рівний об'єм. Ця відсутність одноманітності в об'ємі і щільності примушує попасти на ніж більший об'єм, з відкиданням більшої кількості ґрунту всередину, і фактично з відкиданням деякої кількості ґрунту по всій доріжці сошника, при цьому на необроблену площу ґрунту. Ця ситуація являє собою проблему в тому, що не забезпечує достатній об'єм ґрунту для того, щоб сформувати необхідну берму. Для того, щоб цього уникнути, поворотний барабан для структурування ґрунту повинен бути розташований достатньо близько до ножів, щоб захоплювати додатковий об'єм ґрунту і вводити його в берму. Звичайно це вимагає, щоб поворотний барабан для структурування ґрунту був розташований в діапазоні від 6 до 10 дюймів (від 15,24 до 25,4 см) від тильної сторони ножів. Як видно на фіг. 2-4, поворотний барабан 100 може включати в себе пару протилежних торцевих пластин 104, 106. Торцеві пластини можуть бути зазублені або мати хвилеподібну форму, щоб скоротити забивання в умовах вологості і уникнути створення канавки поруч з бермою. Торцеві пластини частково утримуються в поперечному вирівнюванні на одній прямій за допомогою несучого вала 108, який продовжується через центрально розташовані отвори в кожній з торцевих пластин. Несучий вал 108 прикріплений, за допомогою зварювання, до кожної з торцевих пластин і продовжується за кожну з них, щоб увійти в підшипники на виделці 102. Множина довгастих, вхідних в зачеплення з ґрунтом стрижнів ПО, виготовлених з плоскої заготовки, продовжуються торець до торця через торцеві пластини і прикріплені до них. Торцеві пластини мають щілинні отвори як в позиції 112 на фіг. 2, в які вставляються стрижні. Після зварювання це компонування забезпечує чудову опору і міцність з'єднання. Хоча є переважним, щоб стрижні були виготовлені з листової заготовки, задовільні результати можуть бути одержані при використанні й інших конструкцій, таких як, наприклад, пруткова заготовка або шматки трубчастого матеріалу. Для фахівця в даній галузі техніки буде очевидно, що інші способи і компонування для кріплення стрижнів до торцевих пластин могли б забезпечувати задовільну конструкцію. На фіг. 2-4, як описано вище, показаний робочий інструмент, що має традиційні ножі для формування берми, які позначені на кресленнях посилальними позиціями 68 і 70. Як показано на цих кресленнях, кожен ніж 68, 70 має суцільну внутрішню увігнуту поверхню, яка, як описано вище, може приводити до затримання ґрунту і його скупчення на увігнутій поверхні, оскільки це показано на фіг. 1. Відповідно даний винахід забезпечує увігнутий ніж 114, що має відносно тонке тіло 116 із зовнішнім радіальним краєм 118 і, що утворює внутрішню увігнуту поверхню 120 і зовнішню опуклу поверхню 122, як показано на фіг. 5-7. Як найкращим чином показано на фіг. 7, в центрі тіла 116 виконаний центральний отвір 124, і він використовується для монтажу увігнутого ножа 114 на осьовому вузлі 126, який показаний на фіг. 5 і загалом відомий в техніці. У переважному варіанті здійснення даного винаходу ділянки тіла 116 видалені, щоб скоротити площу поверхні внутрішньої увігнутої поверхні 120. У проілюстрованому варіанті здійснення даного винаходу це скорочення площі поверхні досягається шляхом вирізування або виготовлення іншим чином отворів 128 в радіальному розміщенні на відстані один від одного навколо центрального отвору 124. Отвори 128 переважно розташовані наскільки це можливо ближче до центра, тобто до центрального отвору 124, тіла ножа, не заважаючи монтажу ножа на плечі виделки. За рахунок скорочення площі поверхні в центрі внутрішньої увігнутої поверхні 120 є скорочена кількість матеріалу ножа, до якого ґрунт прилипає під час обробки ґрунту. Зберігаючи центральну зону внутрішньої увігнутої поверхні 120, по суті вільною від ґрунту, що скупчується (або щонайменше значно скорочуючи кількість ґрунту, що скупчився), скупчення ґрунту до того ж скорочується на зовнішній радіальній ділянці ножа, що запобігає роботі ножа як котка замість ножа. 5 UA 113947 C2 5 10 15 20 25 30 35 40 45 50 55 60 В одному варіанті здійснення даного винаходу радіальна відстань від центра центрального отвору 124 до центра кожного отвору 128 становить приблизно 4,5 дюйми (11,43 см), при цьому діаметр кожного отвору 128 становить приблизно 2,375 дюйми (6,032 см). В одному варіанті здійснення даного винаходу шість отворів 128 виконані на рівній відстані в радіальному напрямку навколо центрального отвору 124, тобто з інтервалом в 60 градусів від вихідної точки центрального отвору; однак розглядаються й інші компонування. На фіг. 8-10 показане увігнутий ніж 130, що формує берму, згідно з іншим варіантом здійснення даного винаходу. Як і у варіанті здійснення даного винаходу, описаному вище відносно фіг. 5-7, увігнутий ніж 130 має відносно тонке тіло 132 з внутрішньою увігнутою поверхнею 134 і зовнішньою опуклою поверхнею 136. Переважніше, ніж безперервний криволінійний зовнішній край, увігнутий ніж 130 має хвилеподібний зовнішній радіальний край 138, в якому вирізана послідовність виїмок 140 або "гребінців", або вони виконані іншим чином в радіальному краю 138. Увігнутий ніж 130 також має послідовності отворів 142, що зменшують площу поверхні і центрованих навколо установного отвору (не показаний) і монтажної осі 144. У проілюстрованому варіанті здійснення даного винаходу зовнішній радіальний край 138 має вісім виїмок 140. Описані раніше отвори скорочують площу поверхні внутрішньої увігнутої поверхні і таким чином скорочують місця збирання для ґрунту. Це скорочує кількість ґрунту, яка в іншому випадку могла б скупчуватися на внутрішній увігнутій поверхні ножів, що очевидно з порівняння фіг. 1 з фіг. 6 і 8. Зрозуміло, що описані вище отвори, що скорочують площу поверхні, являють собою один спосіб, яким може бути скорочена площа поверхні внутрішньої увігнутої поверхні. Наприклад, в ножі можуть бути вирізані прорізи/щілини. У доповнення, хоча були показані і були описані круглі отвори, зрозуміло, що ознаки, які скорочують площу поверхні, можуть мати іншу геометричну або складну форму. Крім того, передбачають, що один диск може мати більше, ніж один вид або одну форму ознаки, що скорочує площу поверхні. Крім того, передбачають, що ознаки, які скорочують площу поверхні, можуть мати різні розміри. Повертаючись до фіг. 11, дисковий ніж 146 згідно з іншим варіантом здійснення даного винаходу має кругле тіло 148 із зовнішнім радіальним краєм 150. Кругле тіло 148 має внутрішню увігнуту поверхню 152 і зовнішню опуклу поверхню 154. Для того, щоб зменшити скупчення ґрунту на внутрішній увігнутій поверхні 152, до внутрішньої увігнутої поверхні 152 прикріплена вставка 156. В одному варіанті здійснення даного винаходу використовуються кріпильні засоби 158, наприклад гвинти, щоб прикріпити вставку 156 до круглого тіла 148. В альтернативному варіанті можуть бути використані відповідні клеючі речовини. Вставка встановлена в центрі внутрішньої увігнутої поверхні 152 і має загалом кругле тіло 160, виконане з пластмаси, поліуретану або іншого корозійностійкого матеріалу. Особливо переважним є те, що зовнішня поверхня вставки 156 виконана з матеріалу, що має властивості низького прилипання ґрунту. Наявність більш "слизької" зовнішньої поверхні вставки, ніж внутрішня увігнута поверхня, чинить опір скупченню ґрунту на вставці і, таким чином, на внутрішній увігнутій поверхні. Вставка виготовлена переважно з легковагового матеріалу для того, щоб вага ножа не збільшувалася значно. Даний винахід був описаний відносно диска для використання із знаряддям для стрічкової обробки ґрунту, але зрозуміло, що винахід може бути використаний і з іншими видами сільськогосподарських знарядь, таких як: дискові ущільнювачі, дискові розпушувачі, вирівнювачі, щоб назвати деякі з них. Крім того, хоча винахід був описаний відносно увігнутого диска, зрозуміло, що винахід цим не обмежений. Наприклад, винахід може бути використаний також і з плоскими дисками. Зміни і модифікації можуть бути виконані у винаході, не виходячи за його суть. Об'єм цих змін буде очевидний з прикладеної формули винаходу. ФОРМУЛА ВИНАХОДУ 1. Дисковий ніж для сільськогосподарського знаряддя, що містить: увігнуте тіло, що має по суті гладку внутрішню поверхню, зовнішню поверхню, радіальний зовнішній край і центральний отвір, виконаний в ньому з можливістю прийому монтажної опори для з'єднання дискового ножа зі знаряддям для смугової обробки ґрунту; і множину отворів, які проходять крізь тіло між внутрішньою поверхнею і зовнішньою поверхнею, в місцеположенні, радіально дистанційованому від радіального зовнішнього краю тіла і поруч з центральним отвором. 2. Дисковий ніж за п. 1, в якому множина отворів розміщена в радіальному компонуванні на відстані один від одного навколо центрального отвору. 6 UA 113947 C2 5 10 15 20 25 30 35 40 45 3. Дисковий ніж за п. 2, в якому множина отворів включає в себе шість отворів, розташованих на відстані дев'яти дюймів (22,86 см) від центрів один від одного навколо центрального отвору. 4. Дисковий ніж за п. 1, в якому кожен з множини отворів має діаметр від 2,0 до 2,5 дюймів (5,086,35 см). 5. Дисковий ніж за п. 1, що додатково містить множину виїмок, виконаних на радіальному зовнішньому краю. 6. Дисковий ніж за п. 1, в якому внутрішня поверхня має внутрішню радіальну ділянку і зовнішню радіальну ділянку, при цьому множина отворів виконана на внутрішній радіальній ділянці. 7. Дисковий ніж за п. 1, в якому внутрішня поверхня є увігнутою поверхнею, при цьому зовнішня поверхня є опуклою поверхнею. 8. Дисковий ніж для сільськогосподарського знаряддя, що містить: тіло, що має по суті гладку внутрішню поверхню, зовнішню поверхню, радіальний зовнішній край і виконаний в ньому центральний отвір; і засіб для зменшення площі внутрішньої поверхні, що містить в собі множину отворів, які проходять крізь тіло між його внутрішньою поверхнею і зовнішньою поверхнею, в місцеположенні, радіально дистанційованому від радіального зовнішнього краю тіла і поруч з центральним отвором. 9. Дисковий ніж за п. 8, в якому множина отворів розміщена в радіальному компонуванні на відстані один від одного навколо центрального отвору. 10. Дисковий ніж за п. 9, в якому множина отворів включає в себе шість отворів, розташованих на відстані дев'яти дюймів (22,86 см) від центрів один від одного навколо центрального отвору. 11. Дисковий ніж за п. 8, в якому кожен з множини отворів має діаметр від 2,0 до 2,5 дюймів (від 5,08 до 6,35 см). 12. Дисковий ніж за п. 8, в якому внутрішня поверхня є увігнутою поверхнею, має внутрішню радіальну ділянку і зовнішню радіальну ділянку, при цьому множина отворів виконана на внутрішній радіальній ділянці. 13. Дисковий ніж за п. 8, що додатково містить множину виїмок, виконаних на зовнішньому радіальному краю. 14. Дисковий ніж за п. 8, в якому тіло має товщину, яка становить між однією десятою дюйма і чотирма десятими дюйма (0,254-1,016 см). 15. Робочий блок для сільськогосподарського знаряддя, що має робочий брус, який містить: зчеплення для монтажу робочого бруса; кронштейн, прикріплений до зчеплення; і дисковий ніж, прикріплений з можливістю обертання до кронштейна, причому дисковий ніж включає в себе тіло, що має по суті гладку внутрішню поверхню, зовнішню поверхню, радіальний зовнішній край, центральну монтажну ділянку і множину отворів, які проходять крізь тіло між внутрішньою поверхнею і зовнішньою поверхнею, причому множина отворів проходять крізь тіло в місцеположенні, радіально дистанційованому від радіального зовнішнього краю тіла і поруч з центральним отвором. 16. Робочий блок за п. 15, в якому центральна монтажна ділянка включає в себе утворений в тілі центральний отвір, виконаний з можливістю прийому монтажної опори, для з'єднання дискового ножа з кронштейном, при цьому множина отворів розміщені навколо центрального отвору в радіальному компонуванні на відстані один від одного. 17. Робочий блок за п. 16, в якому множина отворів включає в себе шість отворів, розташованих на відстані дев'яти дюймів (22,86 см) від центрів один від одного навколо центрального отвору. 18. Робочий блок за п. 15, в якому внутрішня поверхня є увігнутою, при цьому зовнішня поверхня є опуклою. 7 UA 113947 C2 8 UA 113947 C2 9 UA 113947 C2 10 UA 113947 C2 11 UA 113947 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
