Карусельний верстат

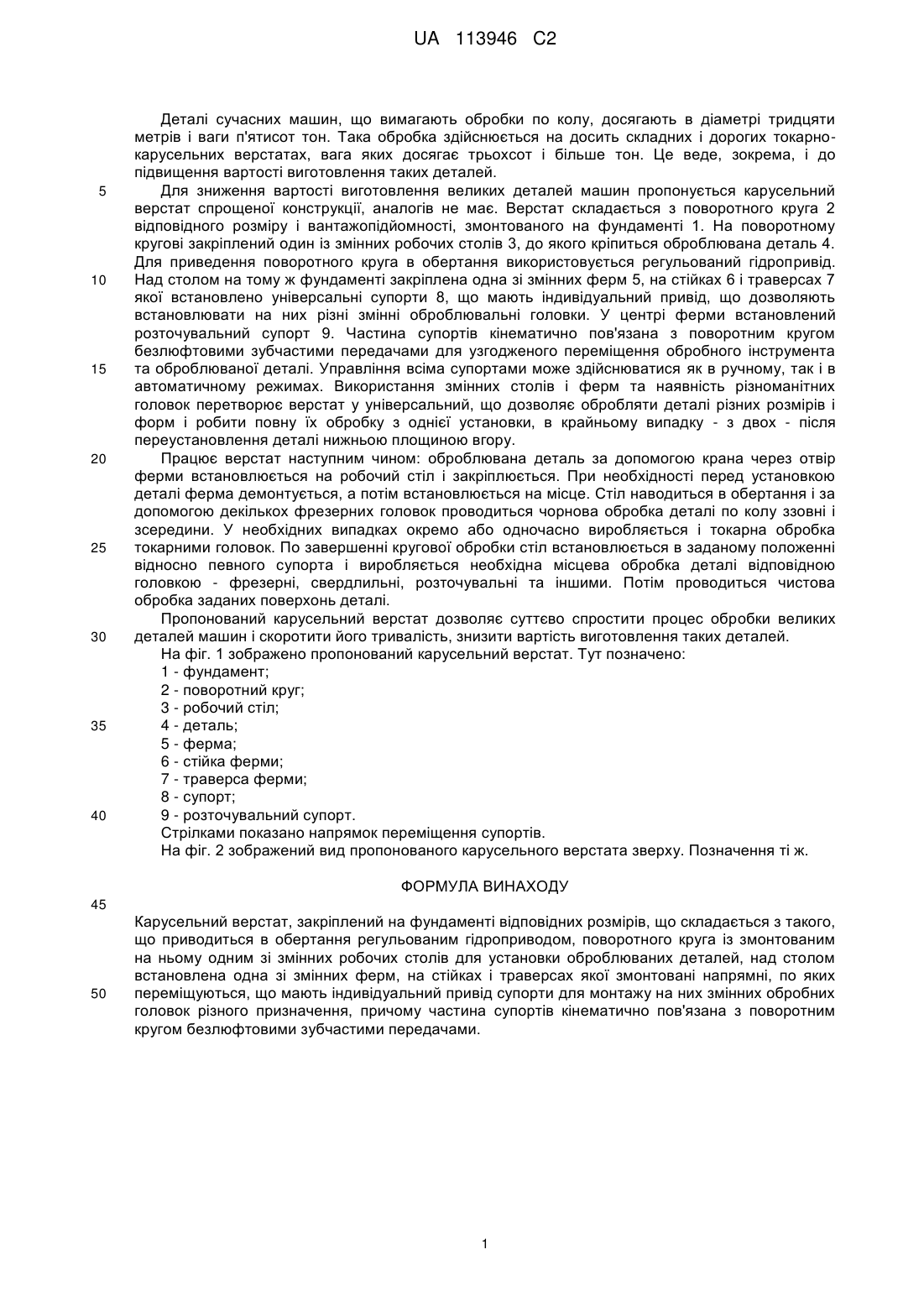

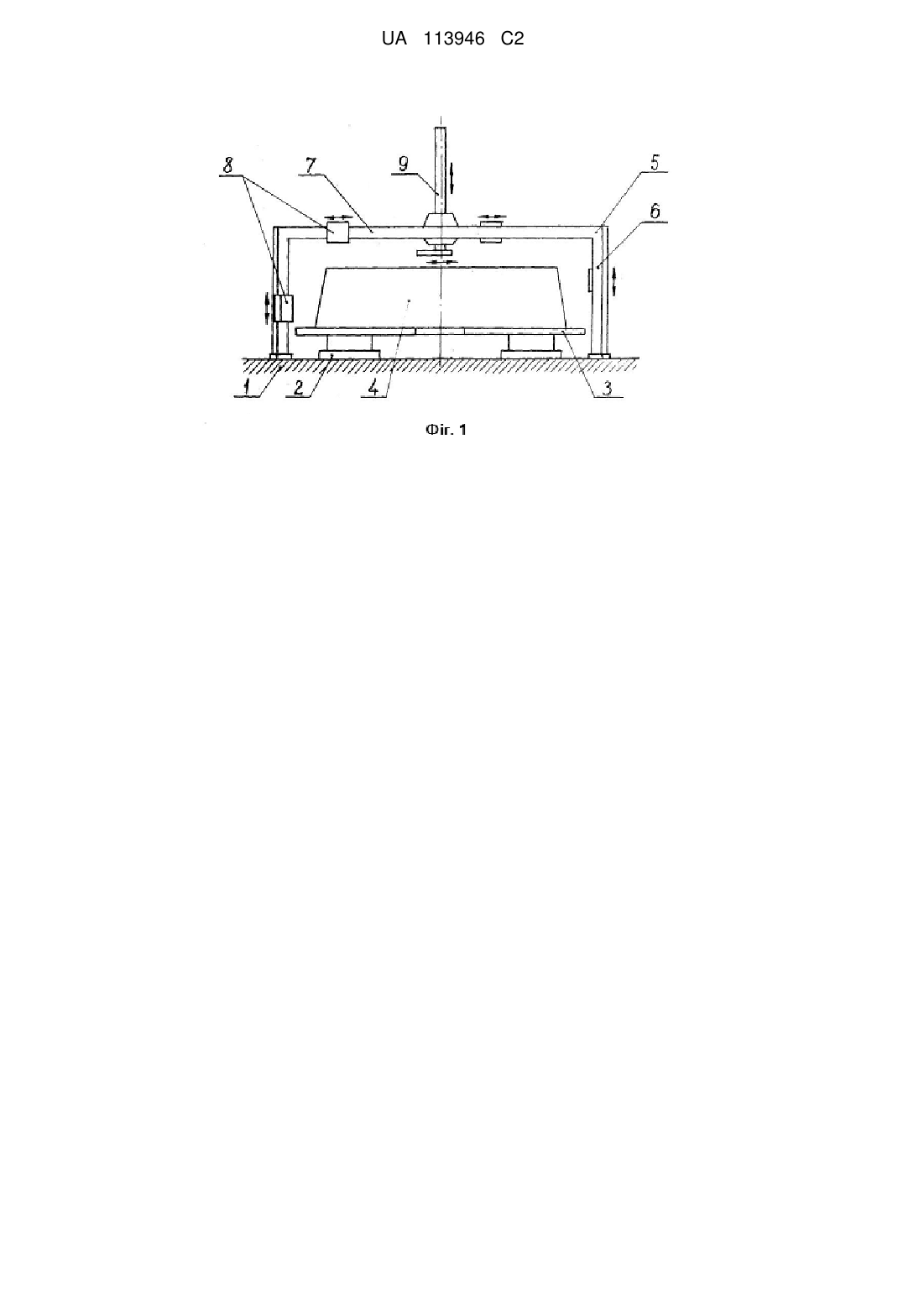

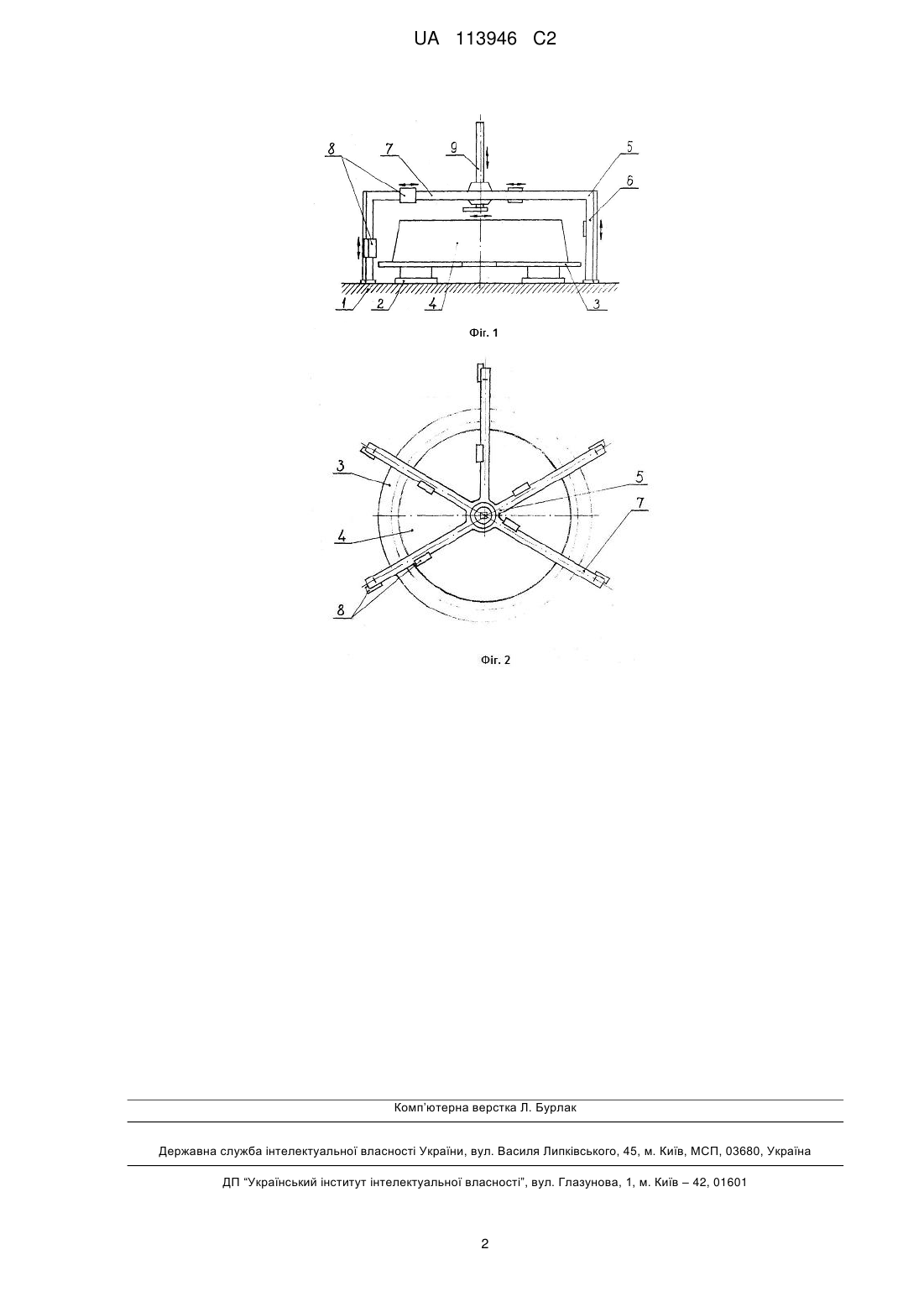

Реферат: Карусельний верстат закріплений на фундаменті відповідних розмірів, складається з такого, що приводиться в обертання регульованим гідроприводом, поворотного круга із змонтованим на ньому одним зі змінних робочих столів для установки оброблюваних деталей, над столом встановлена одна зі змінних ферм, на стійках і траверсах якої змонтовані напрямні, по яких переміщуються, що мають індивідуальний привід супорти для монтажу на них змінних обробних головок різного призначення, причому частина супортів кінематично пов'язана з поворотним колом безлюфтовими зубчастими передачами. Верстат покликаний суттєво спростити процес обробки великих деталей машин і скоротити його тривалість. UA 113946 C2 (12) UA 113946 C2 UA 113946 C2 5 10 15 20 25 30 35 40 Деталі сучасних машин, що вимагають обробки по колу, досягають в діаметрі тридцяти метрів і ваги п'ятисот тон. Така обробка здійснюється на досить складних і дорогих токарнокарусельних верстатах, вага яких досягає трьохсот і більше тон. Це веде, зокрема, і до підвищення вартості виготовлення таких деталей. Для зниження вартості виготовлення великих деталей машин пропонується карусельний верстат спрощеної конструкції, аналогів не має. Верстат складається з поворотного круга 2 відповідного розміру і вантажопідйомності, змонтованого на фундаменті 1. На поворотному кругові закріплений один із змінних робочих столів 3, до якого кріпиться оброблювана деталь 4. Для приведення поворотного круга в обертання використовується регульований гідропривід. Над столом на тому ж фундаменті закріплена одна зі змінних ферм 5, на стійках 6 і траверсах 7 якої встановлено універсальні супорти 8, що мають індивідуальний привід, що дозволяють встановлювати на них різні змінні оброблювальні головки. У центрі ферми встановлений розточувальний супорт 9. Частина супортів кінематично пов'язана з поворотним кругом безлюфтовими зубчастими передачами для узгодженого переміщення обробного інструмента та оброблюваної деталі. Управління всіма супортами може здійснюватися як в ручному, так і в автоматичному режимах. Використання змінних столів і ферм та наявність різноманітних головок перетворює верстат у універсальний, що дозволяє обробляти деталі різних розмірів і форм і робити повну їх обробку з однієї установки, в крайньому випадку - з двох - після переустановлення деталі нижньою площиною вгору. Працює верстат наступним чином: оброблювана деталь за допомогою крана через отвір ферми встановлюється на робочий стіл і закріплюється. При необхідності перед установкою деталі ферма демонтується, а потім встановлюється на місце. Стіл наводиться в обертання і за допомогою декількох фрезерних головок проводиться чорнова обробка деталі по колу ззовні і зсередини. У необхідних випадках окремо або одночасно виробляється і токарна обробка токарними головок. По завершенні кругової обробки стіл встановлюється в заданому положенні відносно певного супорта і виробляється необхідна місцева обробка деталі відповідною головкою - фрезерні, свердлильні, розточувальні та іншими. Потім проводиться чистова обробка заданих поверхонь деталі. Пропонований карусельний верстат дозволяє суттєво спростити процес обробки великих деталей машин і скоротити його тривалість, знизити вартість виготовлення таких деталей. На фіг. 1 зображено пропонований карусельний верстат. Тут позначено: 1 - фундамент; 2 - поворотний круг; 3 - робочий стіл; 4 - деталь; 5 - ферма; 6 - стійка ферми; 7 - траверса ферми; 8 - супорт; 9 - розточувальний супорт. Стрілками показано напрямок переміщення супортів. На фіг. 2 зображений вид пропонованого карусельного верстата зверху. Позначення ті ж. ФОРМУЛА ВИНАХОДУ 45 50 Карусельний верстат, закріплений на фундаменті відповідних розмірів, що складається з такого, що приводиться в обертання регульованим гідроприводом, поворотного круга із змонтованим на ньому одним зі змінних робочих столів для установки оброблюваних деталей, над столом встановлена одна зі змінних ферм, на стійках і траверсах якої змонтовані напрямні, по яких переміщуються, що мають індивідуальний привід супорти для монтажу на них змінних обробних головок різного призначення, причому частина супортів кінематично пов'язана з поворотним кругом безлюфтовими зубчастими передачами. 1 UA 113946 C2 Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
