Знаряддя для обробітку ґрунту

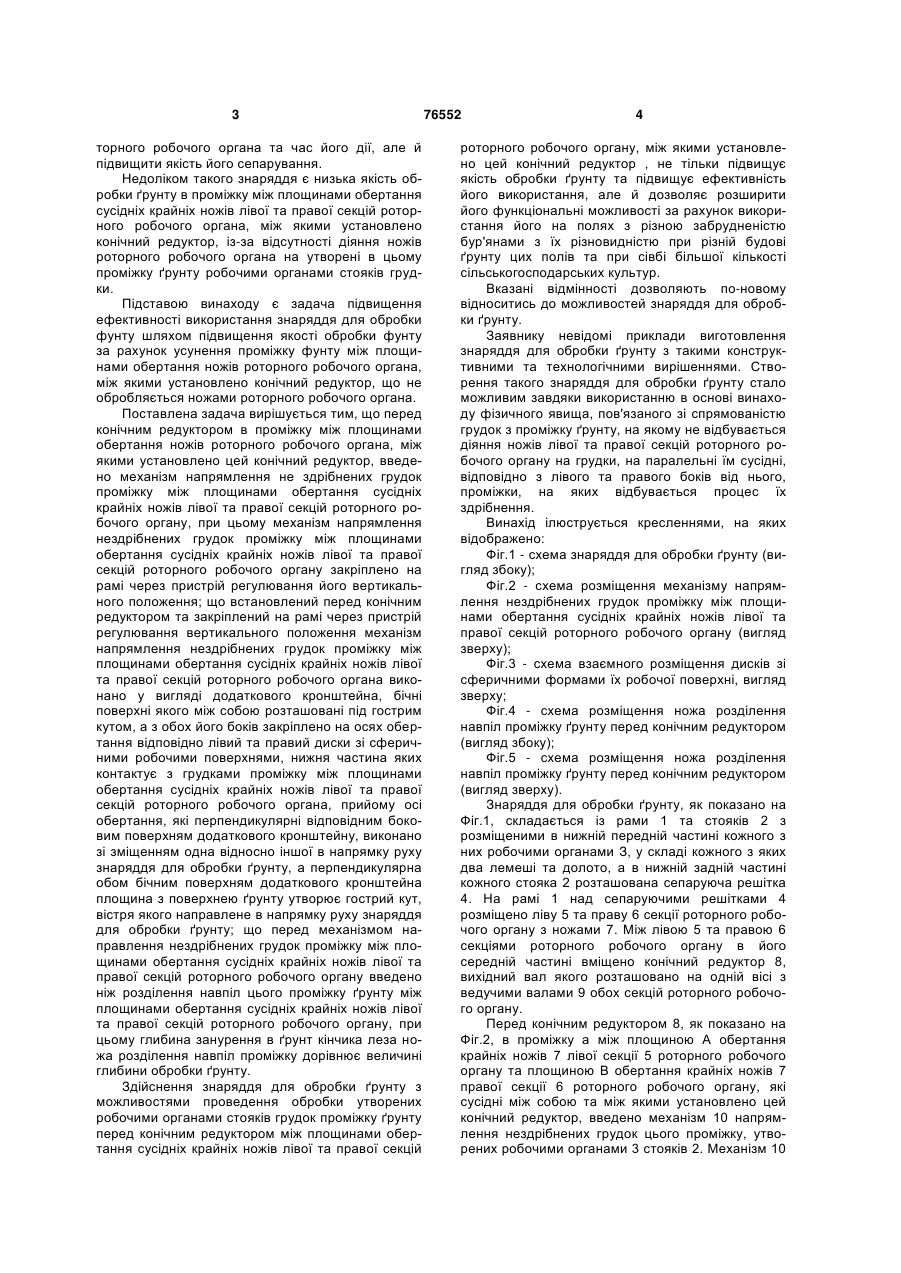

1. Знаряддя для обробітку ґрунту, яке має раму, додатковий редуктор, конічний редуктор, по обидва боки від якого розміщені стояки з сепаруючими решітками та робочими органами, у складі кожного з яких два лемеші та долото, ліву та праву секції роторного робочого органа з ножами, ведучі вали секцій яких розташовані на одній осі з вихідним валом конічного редуктора, опорнокопіювальні колеса з механізмом регулювання глибини обробітку ґрунту, яке відрізняється тим, що перед конічним редуктором в проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органа введено механізм направлення нездрібнених грудок в проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органа, який закріплено на рамі через пристрій регулювання його вертикального положення. C2 2 (19) 1 3 торного робочого органа та час його дії, але й підвищити якість його сепарування. Недоліком такого знаряддя є низька якість обробки ґрунту в проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органа, між якими установлено конічний редуктор, із-за відсутності діяння ножів роторного робочого органа на утворені в цьому проміжку ґрунту робочими органами стояків грудки. Підставою винаходу є задача підвищення ефективності використання знаряддя для обробки фунту шляхом підвищення якості обробки фунту за рахунок усунення проміжку фунту між площинами обертання ножів роторного робочого органа, між якими установлено конічний редуктор, що не обробляється ножами роторного робочого органа. Поставлена задача вирішується тим, що перед конічним редуктором в проміжку між площинами обертання ножів роторного робочого органа, між якими установлено цей конічний редуктор, введено механізм напрямлення не здрібнених грудок проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органу, при цьому механізм напрямлення нездрібнених грудок проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органу закріплено на рамі через пристрій регулювання його вертикального положення; що встановлений перед конічним редуктором та закріплений на рамі через пристрій регулювання вертикального положення механізм напрямлення нездрібнених грудок проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органа виконано у вигляді додаткового кронштейна, бічні поверхні якого між собою розташовані під гострим кутом, а з обох його боків закріплено на осях обертання відповідно лівий та правий диски зі сферичними робочими поверхнями, нижня частина яких контактує з грудками проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органа, прийому осі обертання, які перпендикулярні відповідним боковим поверхням додаткового кронштейну, виконано зі зміщенням одна відносно іншої в напрямку руху знаряддя для обробки ґрунту, а перпендикулярна обом бічним поверхням додаткового кронштейна площина з поверхнею ґрунту утворює гострий кут, вістря якого направлене в напрямку руху знаряддя для обробки ґрунту; що перед механізмом направлення нездрібнених грудок проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органу введено ніж розділення навпіл цього проміжку ґрунту між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органу, при цьому глибина занурення в ґрунт кінчика леза ножа розділення навпіл проміжку дорівнює величині глибини обробки ґрунту. Здійснення знаряддя для обробки ґрунту з можливостями проведення обробки утворених робочими органами стояків грудок проміжку ґрунту перед конічним редуктором між площинами обертання сусідніх крайніх ножів лівої та правої секцій 76552 4 роторного робочого органу, між якими установлено цей конічний редуктор , не тільки підвищує якість обробки ґрунту та підвищує ефективність його використання, але й дозволяє розширити його функціональні можливості за рахунок використання його на полях з різною забрудненістю бур'янами з їх різновидністю при різній будові ґрунту цих полів та при сівбі більшої кількості сільськогосподарських культур. Вказані відмінності дозволяють по-новому відноситись до можливостей знаряддя для обробки ґрунту. Заявнику невідомі приклади виготовлення знаряддя для обробки ґрунту з такими конструктивними та технологічними вирішеннями. Створення такого знаряддя для обробки ґрунту стало можливим завдяки використанню в основі винаходу фізичного явища, пов'язаного зі спрямованістю грудок з проміжку ґрунту, на якому не відбувається діяння ножів лівої та правої секцій роторного робочого органу на грудки, на паралельні їм сусідні, відповідно з лівого та правого боків від нього, проміжки, на яких відбувається процес їх здрібнення. Винахід ілюструється кресленнями, на яких відображено: Фіг.1 - схема знаряддя для обробки ґрунту (вигляд збоку); Фіг.2 - схема розміщення механізму напрямлення нездрібнених грудок проміжку між площинами обертання сусідніх крайніх ножів лівої та правої секцій роторного робочого органу (вигляд зверху); Фіг.3 - схема взаємного розміщення дисків зі сферичними формами їх робочої поверхні, вигляд зверху; Фіг.4 - схема розміщення ножа розділення навпіл проміжку ґрунту перед конічним редуктором (вигляд збоку); Фіг.5 - схема розміщення ножа розділення навпіл проміжку ґрунту перед конічним редуктором (вигляд зверху). Знаряддя для обробки ґрунту, як показано на Фіг.1, складається із рами 1 та стояків 2 з розміщеними в нижній передній частині кожного з них робочими органами З, у складі кожного з яких два лемеші та долото, а в нижній задній частині кожного стояка 2 розташована сепаруюча решітка 4. На рамі 1 над сепаруючими решітками 4 розміщено ліву 5 та праву 6 секції роторного робочого органу з ножами 7. Між лівою 5 та правою 6 секціями роторного робочого органу в його середній частині вміщено конічний редуктор 8, вихідний вал якого розташовано на одній вісі з ведучими валами 9 обох секцій роторного робочого органу. Перед конічним редуктором 8, як показано на Фіг.2, в проміжку а між площиною А обертання крайніх ножів 7 лівої секції 5 роторного робочого органу та площиною В обертання крайніх ножів 7 правої секції 6 роторного робочого органу, які сусідні між собою та між якими установлено цей конічний редуктор, введено механізм 10 напрямлення нездрібнених грудок цього проміжку, утворених робочими органами 3 стояків 2. Механізм 10 5 напрямлення нездрібнених грудок закріплено на рамі 1 через пристрій 11 регулювання його вертикального положення. При цьому глибина, яка регулюється за допомогою цього пристрою 11 регулювання вертикального положення, занурення в ґрунт механізму 10 напрямлення не-здрібнених грудок не перевищує величини глибини обробки ґрунту робочими органами 3 стояків 2 і зі збільшенням величини глибини обробки ґрунту робочими органами 3 стояків 2 глибина занурення в ґрунт механізму 10 напрямлення не здрібнених грудок зменшується. Обидві секції 5 та 6 роторного робочого органу через їх ведучі вали 9, конічний 8 та додатковий 12 редуктори та карданний вал 13 з'єднані з валом редуктора ( на схемах не показаний) відбору потужності трактора, з яким агрегатується знаряддя для обробки ґрунту. На рамі установлені механізми 14 регулювання глибини обробки ґрунту з опорними колесами 15. Конструктивно механізм 10 напрямлення не здрібнених грудок, який показано на Фіг.3 в одному з найпростіших варіантів, виконано у вигляді додаткового кронштейну 16, бічні поверхні якого між собою розташовані під гострим кутом, і двох дисків, лівого 17 та правого 18, зі сферичними формами їх робочої поверхні, які обертаються на відповідних осях 19 та 20 додаткового кронштейну 16 та обхоплюють додатковий кронштейн 16 з обох боків. Вісі 19 та 20 обертання лівого 17 та правого 18 дисків, які виконано зі зміщенням одна відносно іншої в напрямку руху знаряддя для обробки ґрунту, перпендикулярні відповідним боковим поверхням додаткового кронштейну 16. При цьому площина, яка перпендикулярна обом боковим поверхням додаткового кронштейну 16 з поверхнею ґрунту утворює, як показано на Фіг.1, гострий кут α, вістря якого напрямлене в бік руху знаряддя для обробки ґрунту. Для зменшення опору роботи механізму 10 напрямлення не здрібнених грудок торець 21 робочої сферичної поверхні лівого диску 17 перетинає торцеву площину обертання торця 22 робочої сферичної поверхні правого диску 18 із забезпеченням зазору між тильною внутрішньою поверхнею 23 правого диску 18 та торцем 21 робочої сферичної поверхні лівого диску 17. При обробці ґрунту на полях засмічених бур'янами з розгалуженими та переплетеними між собою кореневищами (наприклад, пирій) перед механізмом 10 напрямлення нездрібнених грудок введено ніж 24 розділення навпіл проміжку ґрунту перед конічним редуктором 8. При цьому глибина занурення в ґрунт ножа 24 розділення навпіл проміжку ґрунту перед конічним редуктором 8 дорівнює величині глибини обробки ґрунту. Перед проведенням обробки ґрунту необхідно налаштувати знаряддя для обробки ґрунту на певний режим роботи в залежності від якості та величини забрудненості бур'янами поля, виду сільськогосподарської культури, під яку проводиться обробка ґрунту, фізичних властивостей самого ґрунту та агротехнічних вимог. Для цього попередньо проводять регулювання глибини об 76552 6 робки ґрунту робочими органами 3 стояків 2 та ножами 7 лівої 5 та правої 6 секцій роторного робочого органу та глибину занурення в ґрунт механізму 10 направлення нездрібнених грудок. Тільки після виконання цих попередніх регулювальних робіт знаряддя вважається підготовленим до обробки ґрунту. Знаряддя для обробки ґрунту працює наступним шляхом: при русі по полю стояки 2 своїми робочими органами 3 підрізають шар ґрунту товщиною, яка відповідає відрегульованій механізмами 14 глибині обробки ґрунту згідно з агротехнічними вимогами, та попередньо його кришать. Далі попередньо покришений ґрунт поступає на сепаруючі решітки 4, де грудки, які за своїми розмірами менші відстані між сусідніми прутками сепаруючих решіток 4, просіваються вниз, а більші грудки залишаються на них. При обертанні лівої 5 та правої 6 секцій роторного робочого органу їхні ножі 7 здрібнюють залишені грудки підрізаного шару, а також перетрушують його. При цьому проміжок ґрунту, який знаходиться між сусідніми з конічним редуктором 8 площинами діяння ножів 7 лівої 5 та правої 6 секцій роторного робочого органу сферичними робочими поверхнями лівого 17 та правого 18 дисків, які розміщені під однаковим кутом до повздовжньої площини механізму 10 напрямлення нездрібнених грудок, розділяється практично на дві рівні смуги. Ці дві смуги нездрібнених грудок в процесі руху знаряддя для обробки ґрунту, натикаючись на нижні частини сферичних робочих поверхонь відповідно лівого 17 та правого 18 дисків, утворюють сили опору цьому руху, які прокручують ці диски в одному напрямі з обертанням опорних коліс 15 механізмів 14 регулювання глибини обробки ґрунту, при цьому значно зменшуючи величину цих сил. А так як лівий 17 та правий 18 диски, що розміщені під гострим кутом до повздовжньої площини механізму 10 напрямлення не здрібнених грудок, своїми сферичними робочими поверхнями перешкоджають подальшому пересуванню грудок під конічним редуктором 8, направляючи їх відповідно вліво та вправо на сусідні паралельні їм проміжки, на яких діють ножі 7 відповідно лівої 5 та правої 6 секцій роторного робочого органу, то цим самим ці диски забезпечують виконання функцій направленості вказаних нездрібнених грудок. При обробці ґрунту на полях забруднених бур'янами з розгалуженими та переплетеними між собою кореневищами використовують ніж 24 розділення навпіл проміжку ґрунту перед конічним редуктором, який попередньо розрізує цей проміжок навпіл, значно зменшуючи тим самим енерговитрати машинно-тракторного агрегату в цілому. Таким чином, знаряддя для обробки ґрунту при експлуатації його на полях з різною забрудненістю бур'янами в процесі підготовки ґрунту під сівбу різних сільськогосподарських культур та з різними фізичними властивостями ґрунту за рахунок впровадження механізму 10 напрямлення не-здрібнених грудок шару ґрунту проміжку між сусідніми з конічним редуктором 8 площинами діяння ножів 7 лівої 5 та правої 6 7 76552 секцій роторного робочого органу не тільки підвищує якість обробки ґрунту та підвищує ефективність його використання, але й дозволяє розширити його функціональні можливості за рахунок використання його на полях з різною забрудненістю бур'янами та їх різновидністю при різній будові ґрунту цих полів та найбільш раціонально використовувати енергію машиннотракторного агрегату, в складі якого агрегатується знаряддя для обробки ґрунту. Комп’ютерна верстка М. Клюкін 8 Бібліографічний список: 1. Патент України №49940. Знаряддя для обробітку ґрунту. Автори: Нечуйвітер Л.І., Тернюк М.Е., Боженар В.Я., Ситник С.В., Нечуйвітер В.Л., Пащенко В.Ф., Дмитрук І.А., Кирчатий В.І. Опубл. 15.10.2002. Бюл. №10. 2. Патент України №62008. Знаряддя для обробітку ґрунту. Автори: Нечуйвітер Л.І., Кирилов В.Д., Нечуйвітер В.Л., Кирилов О.Д. Опубл. 15.02.2003. Бюл. №12. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
