Спосіб, пристрій та система для пріоритетного блокування доступу до послуг

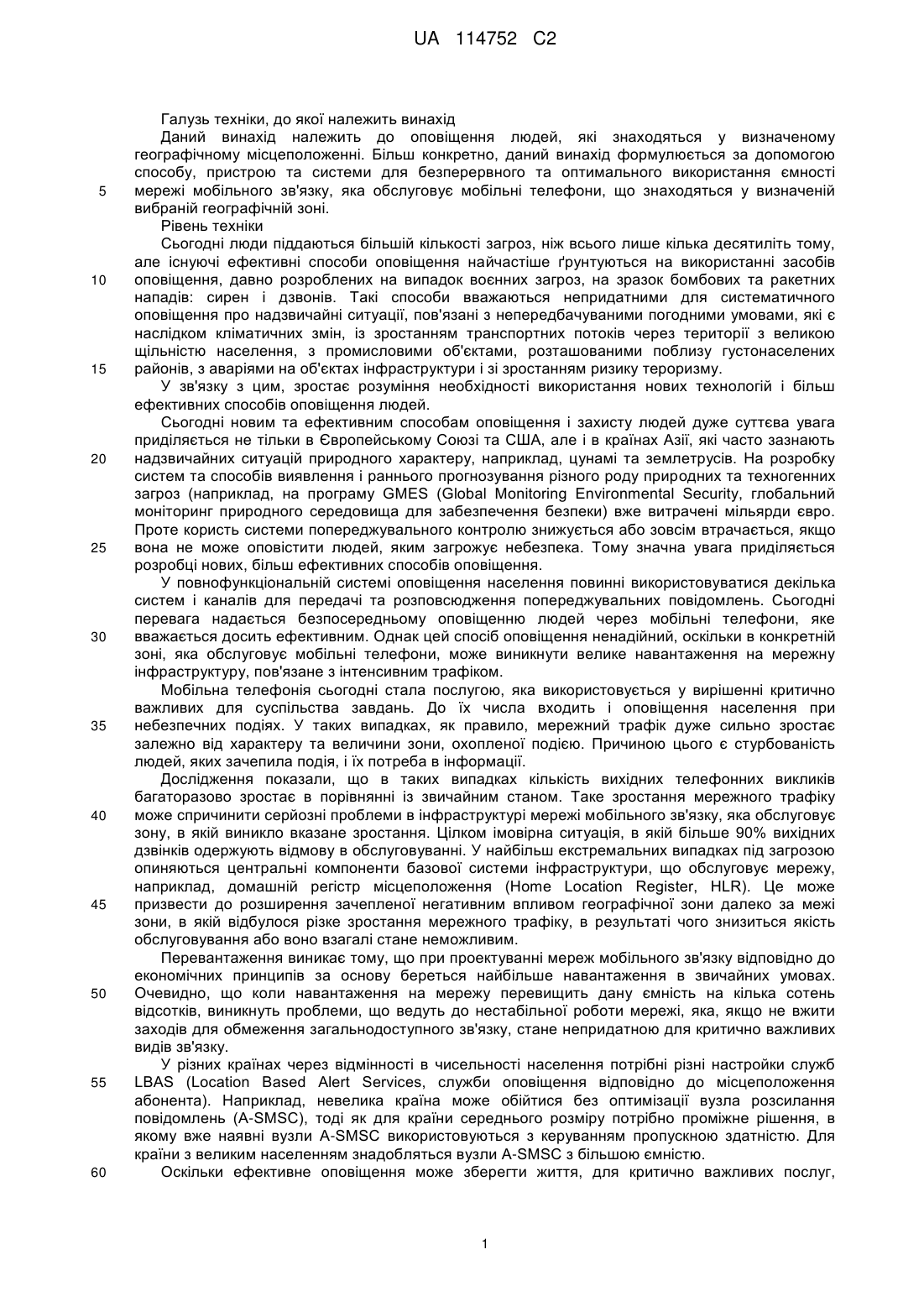

Реферат: Спосіб та система для безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у визначеній вибраній географічній зоні, які дають можливість здійснювати оптимальне керування мережним трафіком в період високого мережного трафіку в зазначену зону і/або з неї без перевантаження зазначеної мережі мобільного зв'язку. UA 114752 C2 (12) UA 114752 C2 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Даний винахід належить до оповіщення людей, які знаходяться у визначеному географічному місцеположенні. Більш конкретно, даний винахід формулюється за допомогою способу, пристрою та системи для безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у визначеній вибраній географічній зоні. Рівень техніки Сьогодні люди піддаються більшій кількості загроз, ніж всього лише кілька десятиліть тому, але існуючі ефективні способи оповіщення найчастіше ґрунтуються на використанні засобів оповіщення, давно розроблених на випадок воєнних загроз, на зразок бомбових та ракетних нападів: сирен і дзвонів. Такі способи вважаються непридатними для систематичного оповіщення про надзвичайні ситуації, пов'язані з непередбачуваними погодними умовами, які є наслідком кліматичних змін, із зростанням транспортних потоків через території з великою щільністю населення, з промисловими об'єктами, розташованими поблизу густонаселених районів, з аваріями на об'єктах інфраструктури і зі зростанням ризику тероризму. У зв'язку з цим, зростає розуміння необхідності використання нових технологій і більш ефективних способів оповіщення людей. Сьогодні новим та ефективним способам оповіщення і захисту людей дуже суттєва увага приділяється не тільки в Європейському Союзі та США, але і в країнах Азії, які часто зазнають надзвичайних ситуацій природного характеру, наприклад, цунамі та землетрусів. На розробку систем та способів виявлення і раннього прогнозування різного роду природних та техногенних загроз (наприклад, на програму GMES (Global Monitoring Environmental Security, глобальний моніторинг природного середовища для забезпечення безпеки) вже витрачені мільярди євро. Проте користь системи попереджувального контролю знижується або зовсім втрачається, якщо вона не може оповістити людей, яким загрожує небезпека. Тому значна увага приділяється розробці нових, більш ефективних способів оповіщення. У повнофункціональній системі оповіщення населення повинні використовуватися декілька систем і каналів для передачі та розповсюдження попереджувальних повідомлень. Сьогодні перевага надається безпосередньому оповіщенню людей через мобільні телефони, яке вважається досить ефективним. Однак цей спосіб оповіщення ненадійний, оскільки в конкретній зоні, яка обслуговує мобільні телефони, може виникнути велике навантаження на мережну інфраструктуру, пов'язане з інтенсивним трафіком. Мобільна телефонія сьогодні стала послугою, яка використовується у вирішенні критично важливих для суспільства завдань. До їх числа входить і оповіщення населення при небезпечних подіях. У таких випадках, як правило, мережний трафік дуже сильно зростає залежно від характеру та величини зони, охопленої подією. Причиною цього є стурбованість людей, яких зачепила подія, і їх потреба в інформації. Дослідження показали, що в таких випадках кількість вихідних телефонних викликів багаторазово зростає в порівнянні із звичайним станом. Таке зростання мережного трафіку може спричинити серйозні проблеми в інфраструктурі мережі мобільного зв'язку, яка обслуговує зону, в якій виникло вказане зростання. Цілком імовірна ситуація, в якій більше 90% вихідних дзвінків одержують відмову в обслуговуванні. У найбільш екстремальних випадках під загрозою опиняються центральні компоненти базової системи інфраструктури, що обслуговує мережу, наприклад, домашній регістр місцеположення (Home Location Register, HLR). Це може призвести до розширення зачепленої негативним впливом географічної зони далеко за межі зони, в якій відбулося різке зростання мережного трафіку, в результаті чого знизиться якість обслуговування або воно взагалі стане неможливим. Перевантаження виникає тому, що при проектуванні мереж мобільного зв'язку відповідно до економічних принципів за основу береться найбільше навантаження в звичайних умовах. Очевидно, що коли навантаження на мережу перевищить дану ємність на кілька сотень відсотків, виникнуть проблеми, що ведуть до нестабільної роботи мережі, яка, якщо не вжити заходів для обмеження загальнодоступного зв'язку, стане непридатною для критично важливих видів зв'язку. У різних країнах через відмінності в чисельності населення потрібні різні настройки служб LBAS (Location Based Alert Services, служби оповіщення відповідно до місцеположення абонента). Наприклад, невелика країна може обійтися без оптимізації вузла розсилання повідомлень (A-SMSC), тоді як для країни середнього розміру потрібно проміжне рішення, в якому вже наявні вузли A-SMSC використовуються з керуванням пропускною здатністю. Для країни з великим населенням знадобляться вузли A-SMSC з більшою ємністю. Оскільки ефективне оповіщення може зберегти життя, для критично важливих послуг, 1 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 подібних до оповіщення населення, вразливості і можливість відмови під час серйозних подій неприпустимі. Завдання надійної та ефективної передачі оповіщень в мобільні телефони користувачів досі не була достатньою мірою вирішена в частині, що належить до перевантаження та ефективності. Системи відомого рівня техніки, які мають деяку схожість з даним винаходом, неефективні та вразливі через те, що оповіщення про небезпечні ситуації в них повинні проходити через існуючі структуру і пристрої в мережі мобільного зв'язку точно так само, як і інші виклики і мережний трафік, через що при одночасній передачі великої кількості оповіщень в системі виникають перевантаження. Практика показує, що в зонах надзвичайних ситуацій мережа мобільного зв'язку відчуває інтенсивне навантаження. При одночасній передачі великої кількості оповіщень мережа стає нестабільною і збільшується ймовірність уповільнення її роботи. При подальшому підвищенні навантаження може відбутися повна відмова мережі. Це є серйозним недоліком, оскільки метою ефективного оповіщення є передача користувачам мобільних телефонів, що знаходяться у визначеній географічній зоні, найбільшої можливої кількості оповіщень настільки швидко та ефективно, наскільки це можливо. Даний винахід представляє рішення, вдосконалене відносно відомого рівня техніки, і вносить вклад у вирішення завдання швидкого та ефективного оповіщення, при якому не допускається відмова мережі внаслідок перевантаження. Розкриття винаходу Даний винахід являє собою спосіб безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у визначеній вибраній географічній зоні. Метою винаходу є оптимальне керування мережним трафіком у зазначену зону і/або з неї в період високого мережного трафіку без перевантаження зазначеної мережі мобільного зв'язку. Спосіб включає наступні кроки: a) визначення загальної оцінки максимальної ємності мережі для зазначеної мережі мобільного зв'язку, яка обслуговує зазначену вибрану географічну зону, а також сусідні зони; b) визначення загальної оцінки ідентифікаційної інформації відповідних мобільних телефонів, які знаходяться в межах зазначеної вибраної зони, а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку, з метою визначення можливого максимального навантаження з передачі трафіку на мережу мобільного зв'язку; c) здійснення контролю поточного навантаження з передачі трафіку, пов'язаного з послугами мобільного зв'язку, на зазначену мережу мобільного зв'язку; d) вибір типу блокування однієї або більше послуг мобільного зв'язку, що підлягає введенню або скасуванню стосовно мережного трафіку у вибрані відповідні мобільні телефони і/або з них, на підставі зазначеної максимальної ємності мережі, зазначеного можливого максимального навантаження з передачі трафіку і зазначеного поточного навантаження з передачі трафіку; і e) здійснення безперервного введення блокування вибраного типу або скасування раніше введеного блокування зазначених вибраних мобільних телефонів, що обслуговуються зазначеною мережею мобільного зв'язку, з метою використання максимальної ємності мережі без перевантаження мережі протягом періоду високого мережного трафіку. Додаткові ознаки даного способу описуються в залежних пунктах формули винаходу. Даний винахід також являє собою пристрій і систему для здійснення описаного вище способу з ознаками, визначеними у формулі винаходу. Короткий опис креслень Далі даний винахід розкривається детально з посиланням на креслення. Фіг. 1 являє собою схему кроків способу. Фіг. 2 ілюструє подробиці операції блокування при виборі типу блокування. Фіг. 3 ілюструє роботу способу згідно з винаходом при його здійсненні в мережі 2G/3G. Здійснення винаходу Особливу важливість для керування мережним трафіком в зазначену зону і/або з неї в період високого мережного трафіку має оптимальне використання ємності мережі мобільного зв'язку, що має метою не допустити перевантаження мережі мобільного зв'язку. Типовою ситуацією, в якій може виникнути перевантаження, є подія, що трапилася в деякій зоні, яка зачіпає велику кількість людей. Такою подією може бути, наприклад, надзвичайна ситуація природного характеру, наприклад, землетрус, цунамі або повінь. Нею також може бути аварія, пов'язана з діяльністю людини, наприклад, витік газу або вибух. У таких випадках інформування та оповіщення зачеплених подією людей про небезпеку може виявитися життєво важливим. Для ефективності оповіщення необхідно одночасно передати інформацію безлічі користувачів телефонів, що знаходяться в конкретній географічній 2 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 зоні. Однак можна очікувати, що ще до передачі таких попереджувальних повідомлень мережний трафік з даної зони зросте через те, що стурбовані люди, відчуваючи потребу в інформації, стануть дзвонити або передавати повідомлення із зазначеної зони. Щоб у цій ситуації забезпечити оптимальне функціонування і не допустити перевантаження мережі у зазначеній конкретній зоні, даний винахід включає систему, що здійснює спосіб, який складається з декількох кроків. Фіг. 1 представляє послідовність цих кроків у способі за винаходом, призначеному для безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у визначеній вибраній географічній зоні. Спочатку повинна бути вибрана одна або більше визначена зона 100, яка далі називається зоною або визначеною зоною, в якій необхідно забезпечити оптимальне використання ємності мережі мобільного зв'язку, яка обслуговує зазначену зону. В одному варіанті здійснення оператору системи надається інформація, що містить карти, на яких може бути вибрана відповідна зона. Зазначена визначена зона вибирається, як правило, на карті, представленій на екрані, шляхом, наприклад, виділення необхідної зони багатокутником або колом. Комп'ютер, що відображає карту, з'єднаний з модулем блокування на підставі місцеположення (Location Based Barring Component, LBBC), який ідентифікує стільники мережі мобільного зв'язку, що забезпечують покриття у вибраній зоні. Кількість людей в зоні, визначена на підставі кількості телефонів, підключених до ідентифікованих стільників, повідомляється оператору, який може послати цим людям необхідну інформацію. Така система також має можливість прийому інформації та запитів від людей, які відповідають на передане застережливе повідомлення. Таким чином, система також може надавати статус різних людей, які знаходяться у зоні, що розглядається, яким були відправлені оповіщення. Однак такі ознаки не входять в обсяг даного винаходу. На кроці a) даного винаходу, наступним за вибором визначеної зони, визначається загальна оцінка (показник) максимальної ємності 200 мережі мобільного зв'язку, яка обслуговує вибрану географічну зону і сусідні зони. На підставі вибраної зони може бути ідентифікована інфраструктура мережі мобільного зв'язку, що обслуговує зону. Різні компоненти мережі, обслуговуючі вибрану зону, можуть знаходитися в межах або поза зоною або, що більш імовірно, як в межах, так і поза вибраною зоною. Визначення максимальної ємності мережі абсолютно необхідно для безперервного оптимального використання ємності мережі мобільного зв'язку, яка обслуговує вибрану зону, без перевантаження мережі. На кроці b) визначається загальна оцінка ідентифікаційної інформації відповідних мобільних телефонів, підключених до мережі, що обслуговує зазначену вибрану зону 300, і мобільних телефонів у сусідніх зонах, які також обслуговуються зазначеною мережею мобільного зв'язку. Таким чином визначається загальна оцінка для визначення можливого максимального навантаження з передачі трафіку на мережу мобільного зв'язку, обслуговуючу вибрану зону. Визначення можливого навантаження з передачі трафіку основане, як правило, на найгіршому сценарії, в якому кожний підключений телефон створює на мережу максимальне навантаження. Ідентифікаційна інформація людей, пов'язаних з телефонами, прив'язується до номерів MSISDN на SIM-картах їх мобільних телефонів. Сумарне навантаження з передачі трафіку на мережу залежить від різних типів послуг, що надаються мережею, по-різному впливають на навантаження мережі. Тому одним з аспектів даного винаходу є розмежування між різними типами мережного трафіку з метою оптимального використання ємності мережі, що обслуговує вибрану зону, і недопущення можливого відключення всіх послуг мережі мобільного зв'язку для конкретного мобільного телефону. На наступному кроці c) способу здійснюється безперервний контроль поточного навантаження з передачі трафіку 400, пов'язаного з послугами мобільного зв'язку, на зазначену мережу мобільного зв'язку. Можуть контролюватися різні типи послуг, що надаються через мережу. До числа таких послуг входять голосовий зв'язок, передача коротких повідомлень (SMS) і передача даних; ці послуги по-різному навантажують мережу. Найбільше навантаження на мережу, пов'язане з найбільшим трафіком, створює передача даних. Найбільшою мірою це належить до потокової передачі даних, яка вимагає постійної високої пропускної здатності, наприклад, до потокової передачі відео. Під час здійснення безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони у визначеній вибраній географічній зоні, крок c) є початковим кроком послідовності кроків блокування, що йде далі, для здійснення безперервної 3 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 керованої оптимізації, а також кроком повернення для зазначеної послідовності. Спочатку визначається, чи перевищує навантаження з передачі трафіку ємність мережі 500. Якщо встановлено, що сумарне навантаження з передачі трафіку нижче максимальної ємності мережі, то перевіряється, чи може бути скасоване блокування, яке, можливо, було введене раніше 510. Це рішення основане на тому, наскільки близьке поточне навантаження з передачі трафіку до максимальної ємності мережі. Якщо навантаження з передачі трафіку значно нижче максимальної ємності, наприклад, на 10% нижче, то введене блокування знімається 540. В іншому випадку виконується повторний перехід до кроку c) з метою безперервного контролю поточного навантаження з передачі трафіку 400. Якщо встановлено, що сумарне навантаження з передачі трафіку перевищує максимальну ємність мережі, то виконується перехід до кроку d) способу. На кроці d) визначається, який тип блокування має бути застосований 530, тобто на підставі визначеної максимальної ємності мережі, визначеного можливого максимального навантаження з передачі трафіку і поточного контрольованого навантаження з передачі трафіку вводиться вибіркове блокування однієї або більше послуг мобільного зв'язку у вибрані відповідні мобільні телефони і/або з них. В ідеальному варіанті небажано блокувати всі послуги мобільного зв'язку, але це, тим не менш, може знадобитися протягом визначеного періоду часу через обмеженість ємності мережі. Така ситуація може скластися за особливих обставин, наприклад, при надзвичайній ситуації, що раптово виникла в зоні, як обговорювалося вище. Блокування може вводитися на підставі очікуваного збільшення навантаження з передачі трафіку і перед досягненням навантаженням з передачі трафіку на мережу значень, близьких до максимальної ємності мережі. Наприклад, може бути корисним введення блокування максимально швидко після того, як в зоні виникла надзвичайна ситуація, ще до того, як почнеться розсилання оповіщень людям, які знаходяться у зазначеній зоні. Тип вибираного блокування, за наявності вибору, потім безперервно перевіряється, і блокування вибраного типу вводиться відповідно до стану поточного навантаження під час оповіщення. Деякі телефони можуть бути виключені з блокування. Такі телефони, як правило, пов'язані з персоналом, спеціально призначеним для надання допомоги під час надзвичайної ситуації. Ідентифікаційна інформація цих телефонів зберігається в списку 520. Коли відносно ідентифікованих мобільних телефонів здійснюється визначений тип блокування вибраних телефонів 530, зазначений список перевіряється і телефони, що містяться в ньому, виключаються з блокування 530. Сумарне навантаження на мережу являє собою суму від різних послуг мережі, наприклад, послуг голосового зв'язку, передачі даних і SMS. На підставі даних контролю цих навантажень для блокування відбирається послуга або послуги, що навантажують мережу найсильніше. Фіг. 2 ілюструє спосіб вибору послуги для блокування, тобто кроки прийняття рішення між кроками 530 та 550. Основним параметром, що впливає на тип і ступінь блокування, є максимальна ємність мережі. Блокування одного або більше вибраних типів послуг може бути введене для відповідних мобільних телефонів, що знаходяться в межах зазначеної вибраної зони. В одному з варіантів здійснення даного винаходу може блокуватися послуга, що створює мережний трафік в мобільні телефони в зоні. У ще одному варіанті здійснення може блокуватися послуга, що створює мережний трафік з мобільних телефонів у зоні. У ще одному варіанті здійснення може блокуватися послуга, що створює мережний трафік як у вказану зону, так і з неї. Те саме застосовно і відносно послуг для телефонів у сусідніх зонах, що створюють мережний трафік в тій самій мережі, яка обслуговує зазначену вибрану зону. Іншими словами, блокування вибраного типу вводиться у відповідні мобільні телефони і/або з них в зонах, сусідніх з вказаною вибраною зоною. В одному варіанті здійснення способу керування навантаженням на мережу, обслуговуючу зону, реалізується шляхом блокування послуг у відповідні мобільні телефони, що знаходяться як у зазначеній вибраній зоні, так і в зонах, сусідніх з вказаною вибраною зоною, і/або з них. Як згадувалося, у LBBC є доступ до інструменту, наприклад, служби оповіщення на підставі місцеположення (Location Based Alert Service, LBAS), який ідентифікує стільники, що покривають вибрану зону, а також абонентів, підключених до цих стільників. Ця база даних містить щонайменше MSISDN і відповідний ідентифікатор стільника (Cell ID). Відбір абонентів, для яких повинне бути введене блокування, здійснюється шляхом перевірки відповідності ідентифікатора стільника абонента ідентифікатору стільника, одержаному зі списку стільників, обслуговуючих вибрану зону. В одному з варіантів здійснення даного винаходу, щоб уникнути блокування послуг для 4 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 телефонів на тривалий час, відповідні ідентифіковані телефони можуть групуватися в щонайменше дві групи, а вибрані послуги мережі можуть блокуватися для однієї групи за раз згідно із заданими часовими інтервалами. Якщо бажано обмежити вихідний і/або вхідний трафік в зону або із зони, то може вводитися поступове блокування послуг мережі. Потім блокування послуг мережі може чергуватися для груп згідно із заданими часовими інтервалами, так що в період високого мережного трафіку кожна група одержує доступ до деяких або всіх послуг мережі на обмежений час. Як вже говорилося, активність, пов'язана з передачею даних в мережі мобільного зв'язку, створює велике навантаження на мережу і вимагає використання більшої пропускної здатності в порівнянні з голосовим зв'язком та SMS. Тому в одному переважному варіанті здійснення даного винаходу блокується тільки трафік даних для послуг, що вимагають використання великої пропускної здатності, наприклад, послуг потокової передачі. У ще одному варіанті здійснення блокуються всі послуги потокової передачі. На останньому кроці e) способу за винаходом виконується блокування, тобто безперервно вводиться блокування вибраного типу 550 для зазначених вибраних мобільних телефонів, що обслуговуються зазначеною мережею мобільного зв'язку, з метою використання максимальної ємності мережі без її перевантаження протягом періоду високого мережного трафіку. Тип блокування, вибраного для здійснення або виконання, оснований на зазначених попередніх кроках, результатом яких є загальна оцінка сумарного навантаження з передачі трафіку на мережу, а також навантаження з передачі трафіку кожної з послуг мережі. На підставі цього результату послуга мережі, що вносить найбільш значущий внесок у навантаження з передачі трафіку, блокується для всіх мобільних телефонів або вибраних мобільних телефонів у випадку здійснення блокування з урахуванням пріоритету. Під час блокування з урахуванням пріоритету пріоритезовані мобільні телефони виключаються з блокування. Це може бути здійснено шляхом завдання для визначених відповідних мобільних телефонів тега пріоритету, який позначає, що пріоритезовані мобільні телефони з відповідними номерами MSISDN не повинні блокуватися. Переважно, блокування здійснюється безперервно протягом періодів великого або граничного навантаження, наприклад, коли в зоні має місце надзвичайна подія, що зачепила велику кількість людей. При необхідності введення блокування найкраще робити це поступово на підставі поточного навантаження з передачі трафіку і сумарної ємності мережі. Обсяг блокування збільшується, якщо навантаження з передачі трафіку на мережу наближається до максимальної ємності. Відповідно, обсяг блокування зменшується, якщо навантаження з передачі трафіку менше максимальноїємності. Значення, що задають ці обмеження, можуть задаватися перед здійсненням способу. В одному варіанті здійснення ці значення задаються оператором в LBBC. В ідеальному варіанті даний спосіб здійснюється таким чином, що протягом усього періоду високого мережного трафіку ємність мережі використовується оптимальним чином. Даний винахід також реалізується за допомогою модуля блокування на підставі місцеположення (LBBC), тобто пристрої для здійснення безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у визначеній вибраній географічній зоні, з метою оптимального функціонування в період високого мережного трафіку в зазначену зону і/або з неї без перевантаження зазначеної мережі мобільного зв'язку. В одному з варіантів здійснення пристрій з'єднаний із засобами для вибору зазначеної географічної зони, наприклад, сенсорним екраном. У ще одному варіанті здійснення пристрій сам містить засоби для вибору зазначеної географічної зони. У кожному з цих варіантів здійснення винаходу оператору надається інформація, що містить карти, на яких може бути вибрана визначена зона. Функціональність графічного інтерфейсу користувача, що забезпечує масштабування і зсув зображення, дає можливість легко знайти визначену зону. Користувачу, що вказав на зону, для якої передбачається ввести керування мережею відповідно до даного винаходу, може надаватися інформація про кількість зв'язаних з мобільними телефонами людей, що знаходяться у зазначеній зоні або країні. Пристрій містить засоби введення для прийому вибраної географічної зони. Пристрій додатково містить засоби введення для визначення загальної оцінки ідентифікаційної інформації відповідних мобільних телефонів, що знаходяться в межах зазначеної вибраної географічної зони, а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку, з метою визначення можливого максимального навантаження з 5 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 передачі трафіку на мережу мобільного зв'язку. Ідентифікаційна інформація відповідних мобільних телефонів, що знаходяться в межах зазначеної вибраної географічної зони, а також у сусідніх зонах, може бути знайдена з використанням вимірювального пристрою, наприклад, в A-інтерфейсі між контролером базових станцій і комутаційним центром в мережі GSM. Зазначений пристрій ідентифікує запити, що містять інформацію про місцеположення. Ця інформація використовується для оновлення бази даних, яку пристрій за винаходом або містить, або має до неї доступ. Для кожної особи, зв'язаної з номером MSISDN, база даних містить дані про країну перебування, регіон, номер MSISDN, дату і час останнього оновлення. Завдяки використанню вимірювального пристрою база даних постійно містить оновлювану інформацію про людей, які перебувають за кордоном, оскільки новий запис, що містить оновлену інформацію про місцезнаходження і номера MSISDN, додається в базу даних при виявленні вимірювальним пристроєм запиту про відповідний номер MSISDN від іноземного оператора, і цей запис постійно оновлюється по мірі того, як виявляються нові запити з нових зон або країн. Вже наявні записи видаляються з бази даних, коли вимірювальний пристрій виявляє, що людина, зв'язана з даним номером MSISDN, покинула вибрану зону. Технологія, яка використовується для визначення загальної оцінки ідентифікаційної інформації відповідних мобільних телефонів, що знаходяться в межах вибраної зони, а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку, яка використовується для визначення можливого максимального навантаження з передачі трафіку на мережу мобільного зв'язку, вважається відомою з рівня техніки і тому тут не розглядається. Кількість людей у вибраній зоні може бути представлена на графічному інтерфейсі. На підставі поданої інформації оператор може зробити необхідні дії, наприклад, вибрати тип блокування, що підлягає використанню, тощо. Пристрій додатково містить засоби для визначення загальної оцінки максимальної ємності мережі для зазначеної мережі мобільного зв'язку, яка обслуговує вибрану зону. Пристрій, таким чином, містить засоби введення для прийому даних, що належать до ємності мережі. Пристрій додатково містить засоби для визначення загальної оцінки поточного навантаження з передачі трафіку послуг мобільного зв'язку на зазначену мережу мобільного зв'язку, обслуговуючу вибрану зону. Пристрій, таким чином, містить засоби введення для прийому даних,які стосуються поточного навантаження з передачі трафіку. Якщо кількість запитів до домашнього регістру місцеположення (HLR) перевищує заданий рівень, то поточне навантаження з передачі трафіку вважається такою, що перевершує ємність мережі. Пристрій додатково містить засоби блокування на підставі місцеположення для визначення типу блокування однієї або більше послуг мобільного зв'язку в зазначені відповідні мобільні телефони і/або з них на підставі зазначеного можливого максимального навантаження з передачі трафіку, зазначеної максимальної ємності мережі та зазначеного поточного навантаження з передачі трафіку. Пристрій додатково містить засоби введення для прийому даних, які стосуються пріоритезованих мобільних телефонів, що не підлягають блокуванню. Засоби блокування на підставі місцеположення здійснюють спосіб за винаходом, розкритий вище. Пристрій, крім того, містить засоби виведення для виведення сигналів керування блокуванням у комутаційний центр мобільного зв'язку. Зазначені сигнали керують введенням і зняттям блокування вибраних послуг мобільного зв'язку в ідентифіковані мобільні телефони і/або з них, а також типом блокування, що визначається пристроєм (LBBC). Пристрій за винаходом (LBBC) є ключовим компонентом для керування і використання максимальної ємності мережі без перевантаження мережі в період високого мережного трафіку. Даний винахід також реалізує систему для здійснення безперервного та оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у визначеній вибраній географічній зоні, з метою оптимального функціонування в період високого мережного трафіку в зазначену зону і/або з неї без перевантаження зазначеної мережі мобільного зв'язку. Як вже зазначалося, LBBC є ключовим компонентом даної системи. Система містить засоби для вибору зазначеної географічної зони і засоби для визначення загальної оцінки ідентифікаційної інформації відповідних мобільних телефонів, що знаходяться в межах зазначеної вибраної географічної зони, а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку, з метою визначення можливого максимального навантаження з передачі трафіку на мережу мобільного зв'язку. Система додатково містить засоби для визначення загальної оцінки максимальної ємності 6 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 60 зазначеної мережі мобільного зв'язку, яка обслуговує зазначені зони, і засоби для визначення загальної оцінки поточного навантаження з передачі трафіку послуг мобільного зв'язку на зазначену мережу мобільного зв'язку. Деякі з цих засобів можуть міститися в зазначеному пристрої LBBC, який є вхідним у дану систему пристроєм, що визначає тип блокування однієї або більше послуг мобільного зв'язку в зазначені відповідні мобільні телефони і/або з них, на підставі зазначеного можливого максимального навантаження з передачі трафіку, зазначеної максимальної ємності мережі та зазначеного поточного навантаження з передачі трафіку. В одному з варіантів здійснення система додатково містить базу даних пріоритету з ідентифікаційною інформацією пріоритезованих мобільних телефонів, що не підлягають блокуванню. Система, крім того, містить комутаційний центр мобільного зв'язку, який дозволяє і забороняє вибрані послуги мобільного зв'язку в ідентифіковані мобільні телефони і/або з них, який містить засоби введення для прийому ідентифікаційної інформації мобільних телефонів, що підлягають блокуванню, і типу блокування, який визначається зазначеним пристроєм блокування на підставі місцеположення. Фіг. 3 ілюструє приклад роботи способу за винаходом при його здійсненні в мережі 2G/3G. Ключовим пристроєм в даній конфігурації мережі є модуль блокування на підставі місцеположення (LBBC), керуючий введенням і скасуванням блокування для послуг для телефонів у вибраній зоні, позначеній на кресленні як зачеплена зона. LBBC знаходиться у оператора, який реалізує даний спосіб блокування. У даному прикладі пристрій LBBC з'єднаний з базою даних пріоритету (PriorityDb), яка містить ідентифікатори номерів MSISDN, що не підлягають блокуванню. Пристрій LBBC також з'єднаний зі службою оповіщення на підставі місцеположення (LBAS), в якій є база даних, що містить оновлювану інформацію про всіх абонентів, які знаходяться у вибраній зоні. Пристрій LBBC також з'єднаний з регістром місцеположення гостьових абонентів (Visitor Location Register, VLR). VLR являє собою базу даних, в якій зберігаються національні дані про місцеположення. Дані з VLR передаються в комутаційний центр мобільного зв'язку (MSC), який здійснює блокування під керуванням пристрою LBBC. Перед введенням блокування повинна бути відома нижчеперелічена інформація і повинні бути виконані наступні операції: - визначення загальної оцінки зони або зон, де повинне бути введене блокування. Оператор, як правило, вибирає ці зони, виділяючи ділянку на екрані; - визначення загальної оцінки для людей у вибраній зоні. Це береться з бази даних LBAS; - визначення загальної оцінки для людей, що підлягають виключенню з блокування. Це береться з бази даних пріоритету. На підставі цієї інформації LBBC передає дані блокування в обслуговуючий пристрій, в даному випадку в VLR, який передає введені дані в центр MSC, керуючий трафіком мережі мобільного зв'язку в мобільні телефони і з них. Далі описується спрощений приклад ситуації, в якій повинне виконуватися безперервне оптимальне керування мережним трафіком в зачеплену зону і/або з неї в період високого мережного трафіку. Виклик 1 (штрихова лінія) позначає виклик, ініційований звичайним користувачем в зачепленій зоні звичайному користувачеві. Оскільки обидві сторони є звичайними користувачами, цей виклик відхиляється, тобто блокується. Виклик 2 позначає виклик, ініційований пріоритезованим користувачем в зачепленій зоні звичайному користувачеві. Зазначений виклик приймається, тобто блокування не вводиться. Виклик 3 позначає виклик, ініційований пріоритезованим користувачем поза зачепленої зони звичайному користувачеві в зачепленій зоні. Зазначений виклик приймається, тобто блокування не вводиться. Даний приклад ілюструє механізм блокування. У реальній ситуації даний винахід забезпечує автоматичне і безперервне введення і скасування різних типів блокування, наприклад, блокування даних, голосового зв'язку, SMS відповідно до поточного навантаження на компоненти мережі, які обслуговують конкретну зачеплену зону. У більшості випадків оператори, які здійснюють розкритий тут спосіб блокування за винаходом, мають доступ до ретроспективних даних, які дають загальну оцінку очікуваної кількості людей, що знаходяться в даній зоні. На підставі цих даних в LBBC може бути реалізований набір правил блокування, які використовуються як правила за замовчуванням при введенні блокування. Звичайно, ці правила блокування за замовчанням можуть бути змінені оператором системи LBBC. Це може мати місце, наприклад, якщо виявлено, що кількість 7 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 мобільних телефонів в зоні більше, ніж очікувалося, тобто більше, ніж знайдено за ретроспективними даними. Правила блокування можуть містити тип послуги, що підлягає блокуванню, вказівку на блокування вхідних і/або вихідних викликів, телефони, що підлягають виключенню з блокування, тощо. Як сказано у вступі до даного розкриття, для різних зон потрібна різна настройка служб оповіщення на підставі місцеположення (LBAS). Для зон або країн з високою чисельністю населення життєво важливо мати працюючу службу оповіщення з керуванням пропускною здатністю. Розкриті в даному винаході система LBBC і спосіб здійснення блокування дають можливість зробити це, використовуючи новий підхід за винаходом. Як має бути зрозуміло з даного розкриття, LBBC є ключовим компонентом системи, яка здійснює спосіб оптимізації мережного трафіку шляхом блокування різних послуг на підставі контролю навантаження з передачі трафіку. ФОРМУЛА ВИНАХОДУ 1. Спосіб оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у вибраній географічній зоні (100), призначений для керування мережним трафіком в період високого навантаження на мережу, спричиненого мережним трафіком у зазначену географічну зону або з неї, або і у зазначену зону, і з неї (100), з метою уникнути перевантаження зазначеної мережі мобільного зв'язку, який включає наступні кроки: a) визначення загальної оцінки максимальної ємності (200) мережі для зазначеної мережі мобільного зв'язку, яка обслуговує зазначену вибрану географічну зону (100), а також сусідні зони; b) визначення загальної оцінки ідентифікаційної інформації мобільних телефонів (300), що знаходяться в межах зазначеної вибраної географічної зони (100), а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку для визначення максимального навантаження по передачі трафіку, яке можуть спричиняти ідентифіковані мобільні телефони (300), основане на сценарії, в якому кожний підключений телефон створює на мережу максимальне навантаження; c) контроль поточного навантаження по передачі трафіку (400), що створюється різними типами послуг мобільного зв'язку, які надаються зазначеною мобільною мережею, який відрізняється тим, що додатково містить: d) визначення типу блокування (530) одного або більше зазначених різних типів послуг мобільного зв'язку, що підлягає введенню або скасуванню стосовно мережного трафіку в мобільні телефони (300), ідентифіковані на кроці b) або з них, або і в зазначені мобільні телефони, і з них на підставі максимальної ємності мережі (200), визначеного максимального навантаження по передачі трафіку і поточного контрольованого навантаження по передачі трафіку (400); де блокування встановлено, якщо поточне навантаження з передачі трафіку (400) визначається як таке, що перевищує максимальну ємність мережі (200), і де тип послуг, що блокується, оснований на послузі, що сприяє максимальному навантаженню, де введене блокування знімається, якщо поточне навантаження з передачі трафіку (400) визначається, як нижче максимальної ємності мережі, e) введення типу блокування (550) або скасування введеного типу блокування (540), визначеного в кроці d) зазначених мобільних телефонів (300), ідентифікованих на кроці b), що обслуговуються зазначеною мережею мобільного зв'язку з метою використання максимальної ємності мережі без перевантаження мережі протягом періоду високого навантаження на мережу і без відключення всіх послуг мобільного зв'язку для конкретного мобільного телефону; f) повторення кроків b)-e). 2. Спосіб за п. 1, який відрізняється тим, що пріоритезовані мобільні телефони (300) виключені з блокування (520). 3. Спосіб за п. 1, який відрізняється тим, що здійснюють блокування вибраного типу послуг в мобільні телефони, що знаходяться у зазначеній вибраній зоні або з них, або і в зазначені мобільні телефони, і з них. 4. Спосіб за п. 1, який відрізняється тим, що здійснюють блокування вибраного типу послуг в мобільні телефони, що знаходяться в зонах, сусідніх з вказаною вибраною зоною або з них, або і в зазначені мобільні телефони, і з них. 8 UA 114752 C2 5 10 15 20 25 30 35 40 45 50 55 5. Спосіб за п. 1, який відрізняється тим, що здійснюють блокування вибраного типу послуг в мобільні телефони, що знаходяться як у зазначеній вибраній зоні, так і в зонах, сусідніх з вказаною вибраною зоною або з них, або і в зазначені мобільні телефони, і з них. 6. Спосіб за будь-яким з пп. 3-5, який відрізняється тим, що мобільні телефони у вибраній зоні групують в щонайменше дві групи, і послуги мережі блокують для однієї групи за раз згідно із заданими часовими інтервалами. 7. Спосіб за п. 6, який відрізняється тим, що здійснюють чергування блокування послуг мережі для груп згідно із заданими часовими інтервалами, так що в період високого навантаження на мережу кожна група одержує доступ до послуг мережі на обмежений час. 8. Спосіб за будь-яким з пп. 1-7, який відрізняється тим, що типами послуг мобільного зв'язку, що блокуються, є SMS, голосовий зв'язок і/або різні типи даних. 9. Спосіб за п. 8, який відрізняється тим, що різними типами даних, що блокуються, є послуги з потребою у невеликій пропускній здатності, такі як перегляд інтернету, і/або послуги з потребою у великій пропускній здатності, такі як потокова передача відео і голосу. 10. Спосіб за будь-яким з пп. 1-9, який відрізняється тим, що на підставі поточного навантаження з передачі трафіку на мережу мобільного зв'язку здійснюють поступове блокування різних типів мобільних послуг для ідентифікованих мобільних телефонів. 11. Пристрій для здійснення оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у вибраній географічній зоні (100), з метою керування мережним трафіком в період високого навантаження на мережу, спричиненого мережним трафіком у зазначену зону або з неї, або і у зазначену зону, і з неї, з метою уникнути перевантаження зазначеної мережі мобільного зв'язку, який містить: a) засоби введення для прийому інформації про вибрану географічну зону; b) засоби введення для прийому загальної оцінки максимальної ємності мережі (200) для зазначеної мережі мобільного зв'язку, яка обслуговує зазначену вибрану географічну зону (100), а також сусідні зони; c) засоби введення для прийому загальної оцінки ідентифікаційної інформації мобільних телефонів (300), що знаходяться в межах зазначеної вибраної географічної зони, а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку, з метою визначення максимального навантаження з передачі трафіку, яке можуть спричиняти ідентифіковані мобільні телефони (300), на мережу мобільного зв'язку; d) засоби введення для прийому даних, які стосуються пoтoчного навантаження з передачі трафіку (400), що створюються різними типами послуг мобільного зв'язку, що надаються зазначеною мережею мобільного зв'язку; е) засоби для визначення типу блокування (530) одного або більше зазначених різних типів послуг мобільного зв'язку, що підлягає введенню або скасуванню стосовно мережного трафіку в мобільні телефони (300), ідентифіковані на кроці с) або з них, або і в зазначені мобільні телефони, і з них на підставі максимальної ємності мережі (200), визначеного максимального навантаження по передачі трафіку і поточного контрольованого навантаження по передачі трафіку (400); де блокування встановлено, якщо поточне навантаження з передачі трафіку (400) визначається як таке, що перевищує максимальну ємність мережі (200), і де тип послуг, що блокується, оснований на послузі, що сприяє максимальному навантаженню, де введене блокування знімається, якщо поточне навантаження з передачі трафіку (400) визначається, як нижче максимальної ємності мережі, і f) засоби для введення типу блокування (550) або скасування введеного типу блокування (540), визначеного в кроці є) зазначених мобільних телефонів (300), ідентифікованих на кроці с), що обслуговуються зазначеною мережею мобільного зв'язку з метою використання максимальної ємності мережі без перевантаження мережі протягом періоду високого навантаження на мережу і без відключення всіх послуг мобільного зв'язку для конкретного мобільного телефону. 12. Пристрій за п. 11, який відрізняється тим, що додатково містить засоби введення для прийому даних, які стосуються пріоритезованих мобільних телефонів (300), що не підлягають блокуванню. 13. Система для здійснення оптимального використання ємності мережі мобільного зв'язку, яка обслуговує мобільні телефони, що знаходяться у вибраній географічній зоні (100), з метою керування мережним трафіком в період високого навантаження на мережу, спричиненого мережним трафіком у зазначену зону або з неї, або і у зазначену зону, і з неї, з метою уникнути перевантаження зазначеної мережі мобільного зв'язку, яка містить: а) засоби для вибору зазначеної географічної зони (100); 9 UA 114752 C2 5 10 15 20 25 b) засоби для визначення загальної оцінки максимальної ємності мережі (200) для зазначеної мережі мобільного зв'язку, яка обслуговує зазначену вибрану географічну зону (100), а також сусідні зони; c) засоби для визначення загальної оцінки ідентифікаційної інформації мобільних телефонів (300), які знаходяться в межах зазначеної вибраної географічної зони, а також у сусідніх зонах, що обслуговуються зазначеною мережею мобільного зв'язку, з метою визначення максимального навантаження з передачі трафіку, яке можуть спричиняти мобільні телефони (300), на мережу мобільного зв'язку; d) засоби для визначення загальної оцінки поточного навантаження з передачі трафіку (400), що створюються різними типами послуг мобільного зв'язку, що надаються зазначеною мережею мобільного зв'язку; пристрій блокування на підставі місцеположення блокування (530) одного або більше зазначених різних типів послуг мобільного зв'язку, що підлягає введенню або скасуванню відносно мережного трафіку в мобільні телефони (300), ідентифіковані на кроці с), або з них, або і в зазначені мобільні телефони, і з них на підставі максимальної ємності мережі (200), визначеного максимального навантаження по передачі трафіку і поточного контрольованого навантаження по передачі трафіку (400), де блокування встановлено, якщо пoтoчнe навантаження з передачі трафіку (400) визначається як таке, що перевищує максимальну ємність мережі (200), і де тип послуг, що блокується, оснований на послузі, що сприяє максимальному навантаженню, е) комутаційний центр мережі мобільного зв'язку, що служить для введення типу блокування (550) або відміни типу введення блокування (540) вказаних мобільних телефонів (300), ідентифікованих на кроці с), що містить засоби введення для прийому ідентифікаційної інформації мобільних телефонів (300), які підлягають блокуванню (550), і типу блокування, що підлягає введенню або скасуванню, обумовленого зазначеним пристроєм блокування на підставі місцеположення. 14. Система за п. 13, яка відрізняється тим, що додатково містить базу даних пріоритету з ідентифікаційною інформацією пріоритезованих мобільних телефонів (300), які не підлягають блокуванню. 10 UA 114752 C2 11 UA 114752 C2 Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
