Система інтеграції декількох послуг домоуправління й послуг побутової автоматизації з послугами багатоканальної передачі даних на основі роботи мережі нейтрального доступу

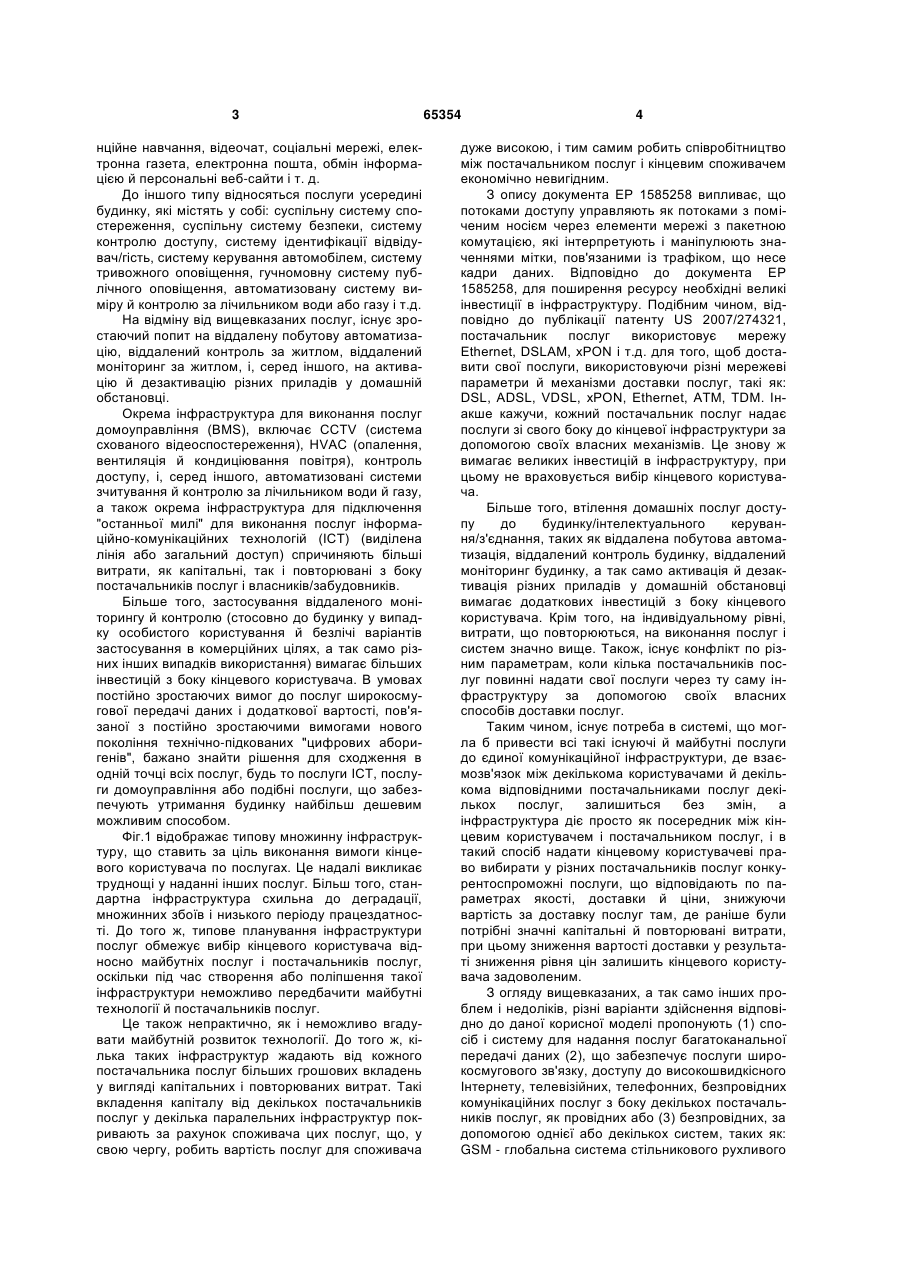

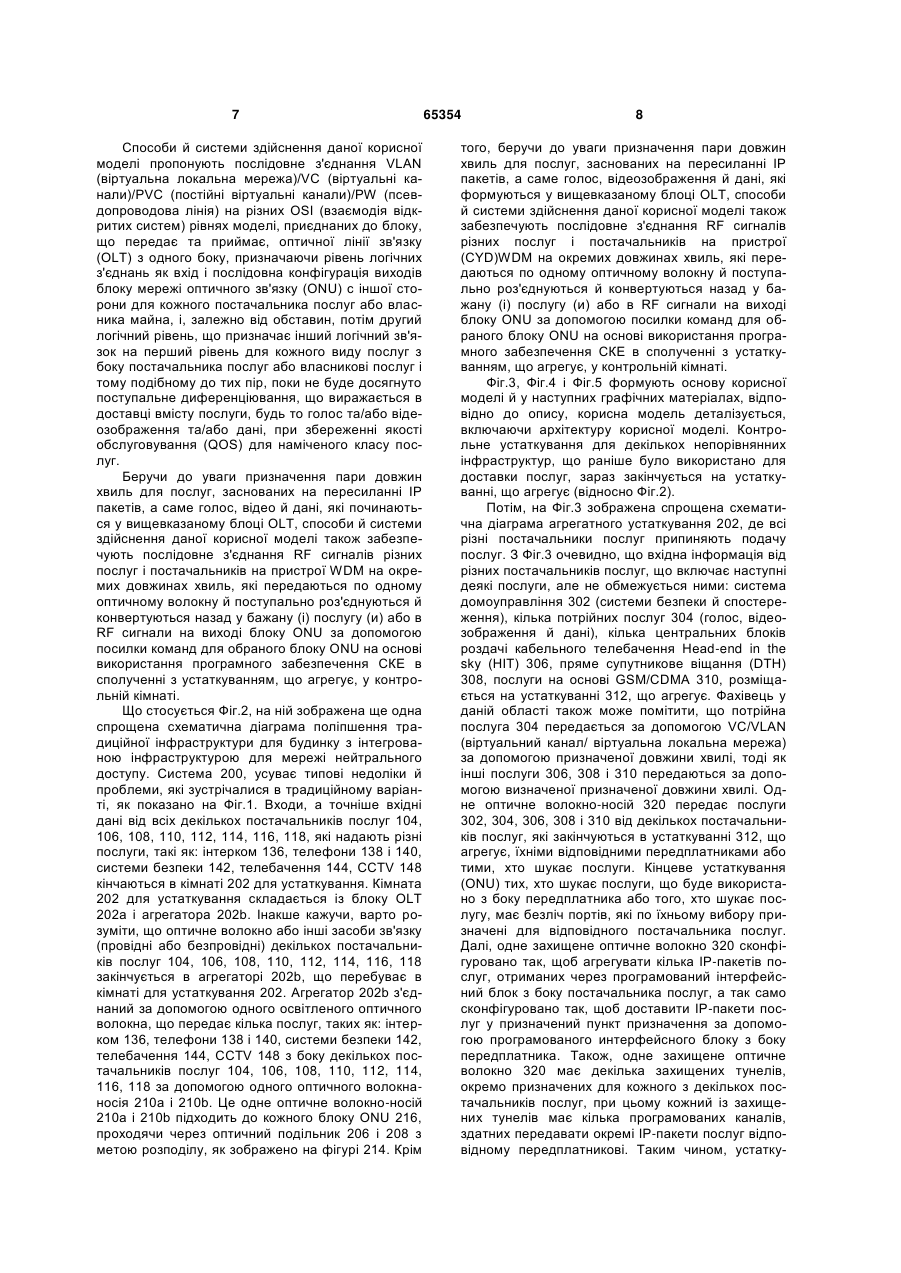

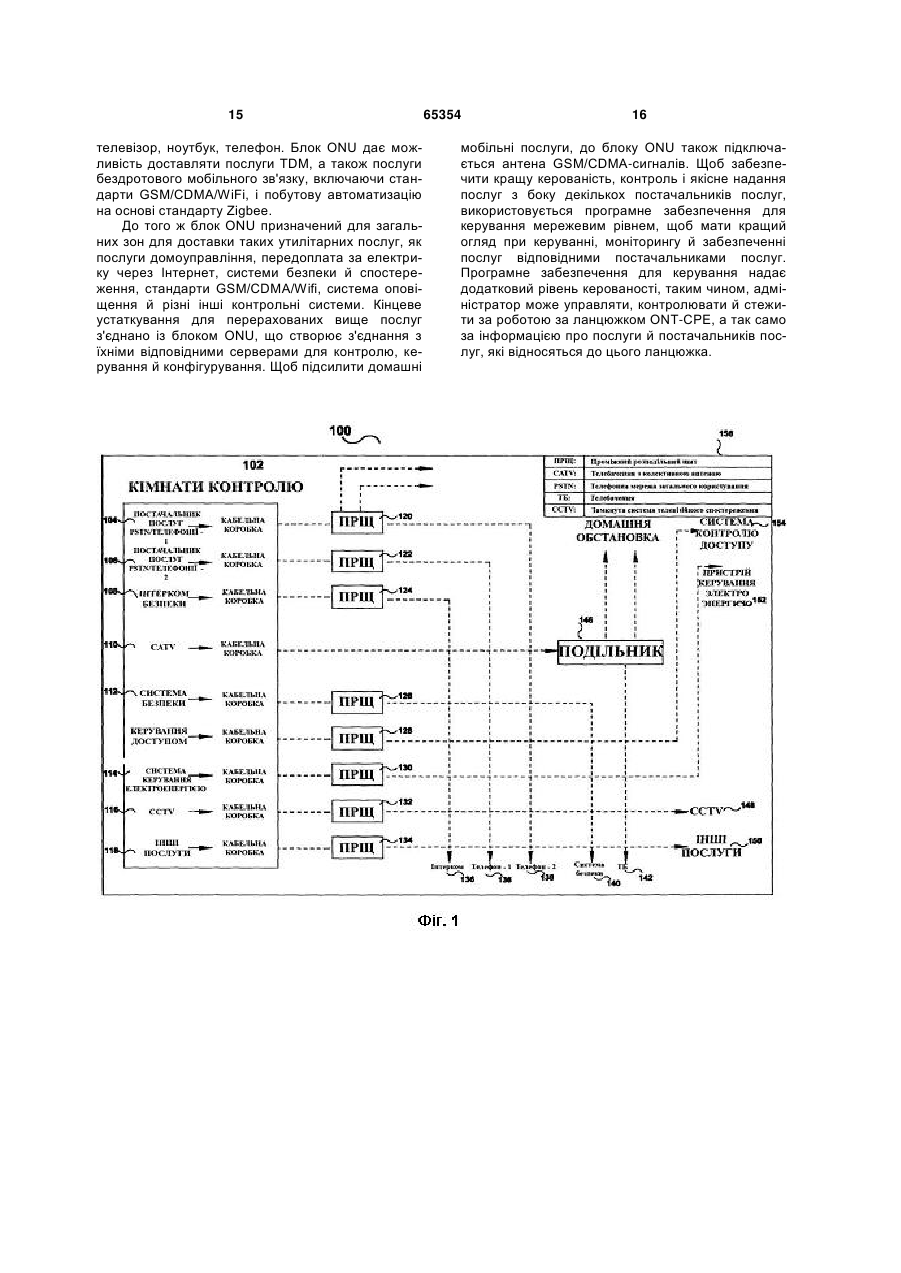

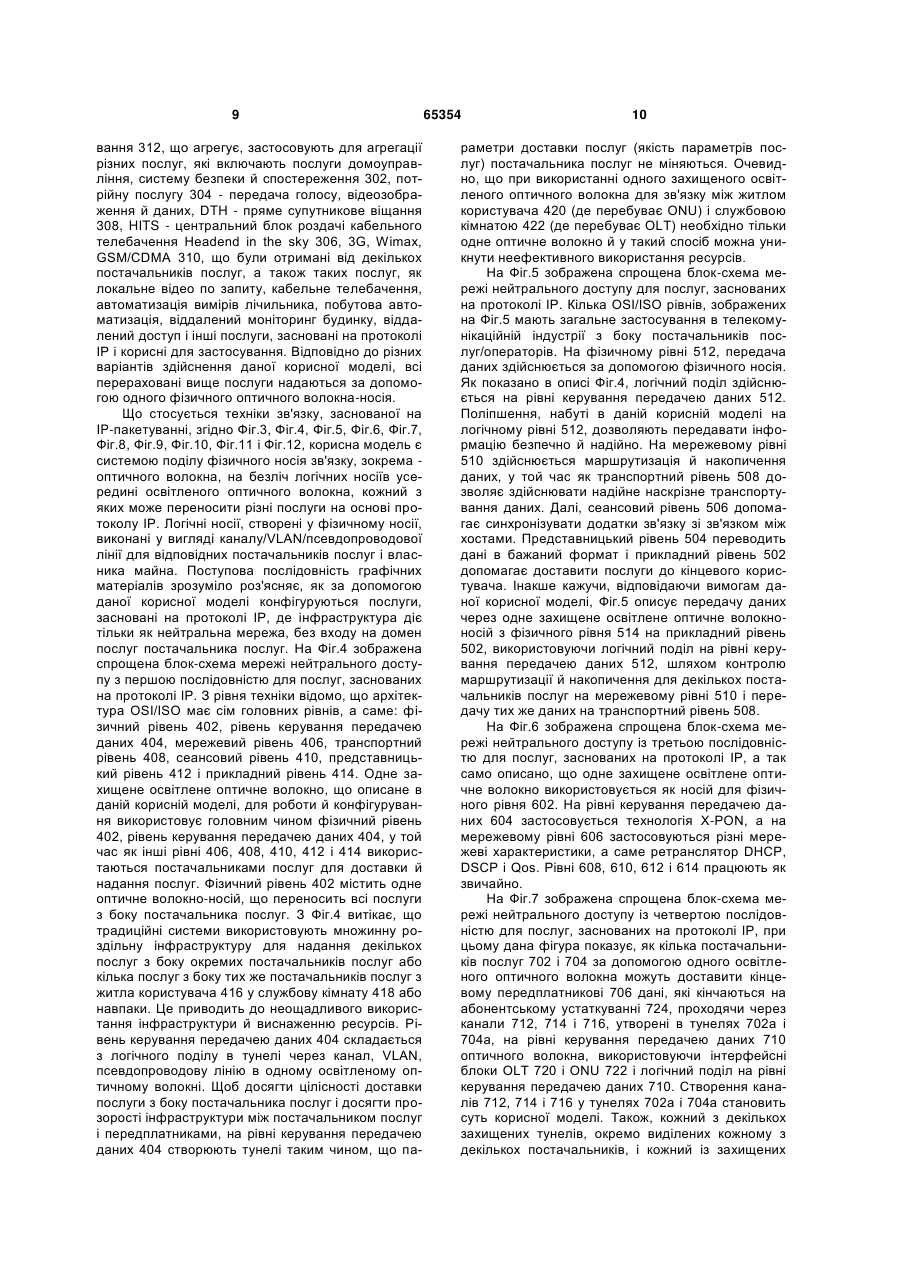

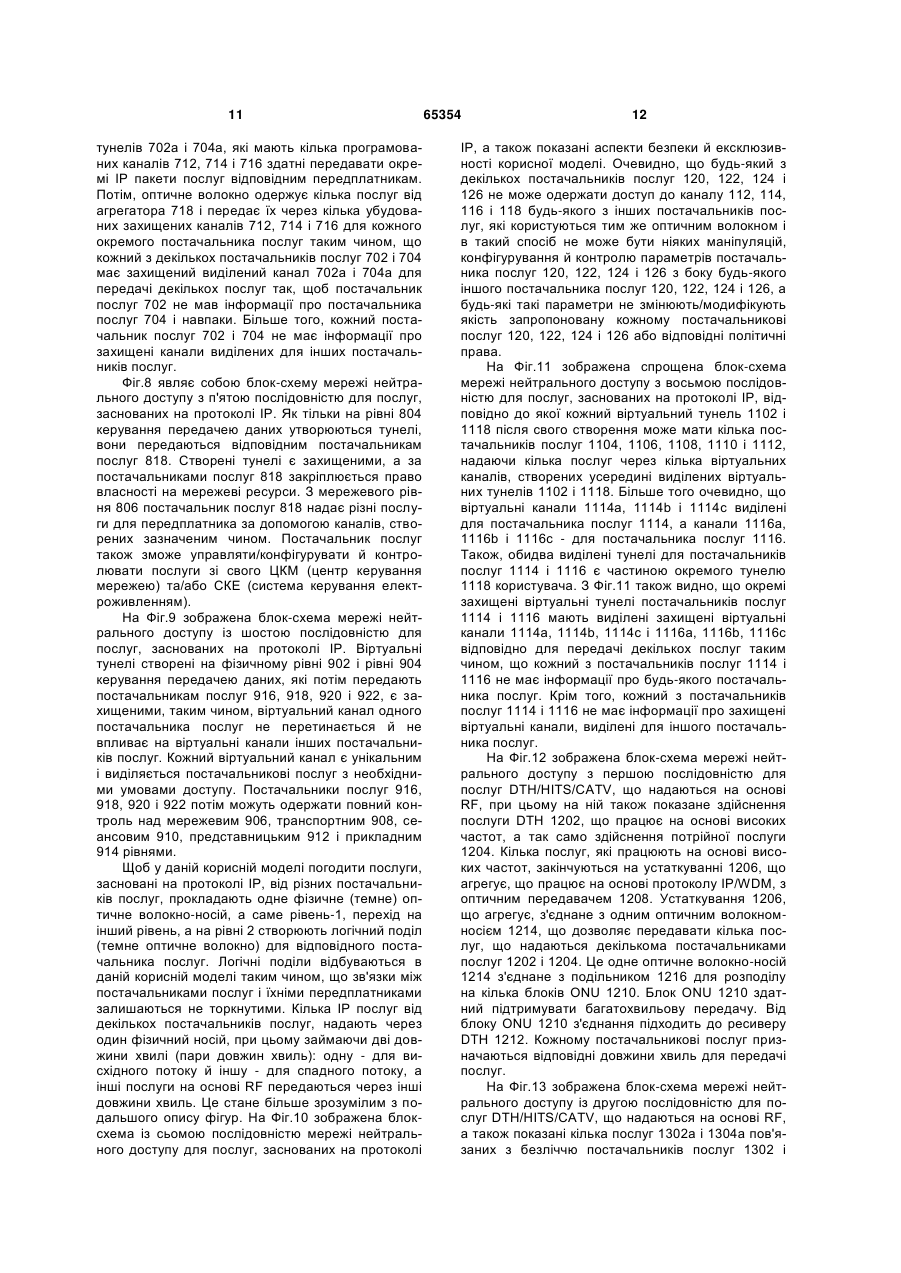

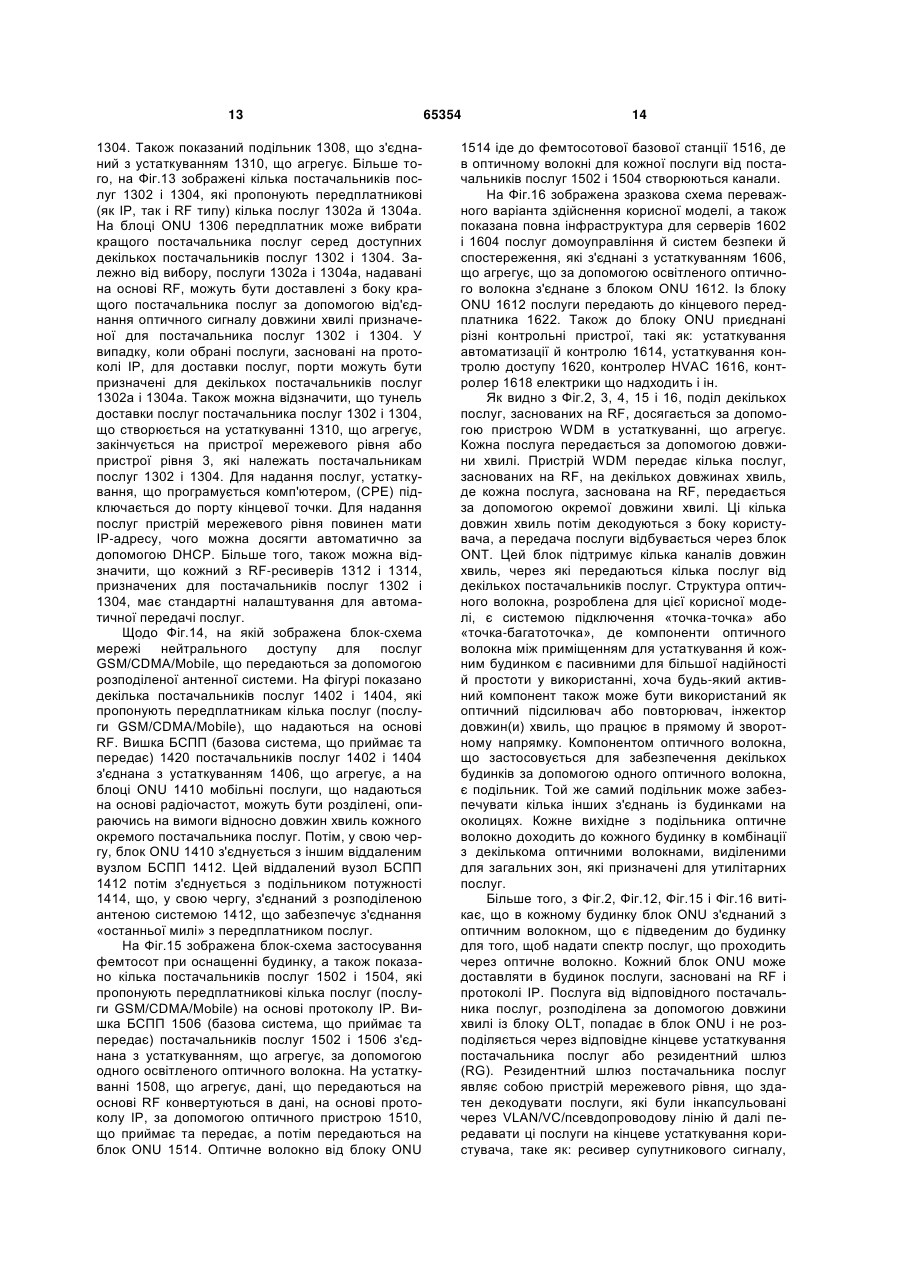

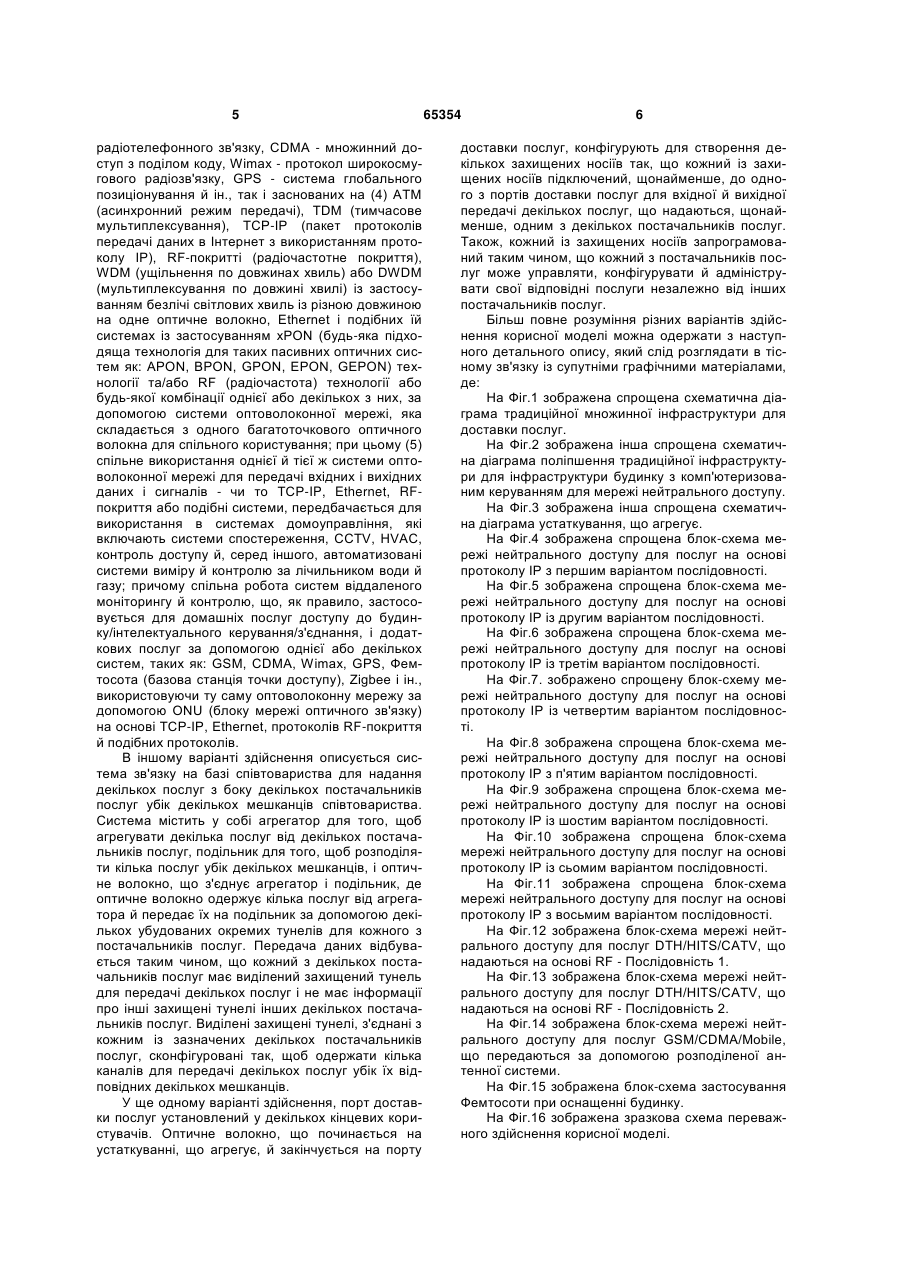

Суспільна система (200) комунікації для надання декількох послуг (136, 138), що надаються декількома постачальниками послуг (106, 108) декільком мешканцям співтовариства, при цьому зазначена система містить: агрегатор (202а) для агрегування зазначених декількох послуг (136, 138) від зазначених декількох постачальників послуг (106, 108); подільник (206) для розподілу зазначених декількох послуг зазначеним декільком мешканцям; U 2 (19) 1 3 нційне навчання, відеочат, соціальні мережі, електронна газета, електронна пошта, обмін інформацією й персональні веб-сайти і т. д. До іншого типу відносяться послуги усередині будинку, які містять у собі: суспільну систему спостереження, суспільну систему безпеки, систему контролю доступу, систему ідентифікації відвідувач/гість, систему керування автомобілем, систему тривожного оповіщення, гучномовну систему публічного оповіщення, автоматизовану систему виміру й контролю за лічильником води або газу і т.д. На відміну від вищевказаних послуг, існує зростаючий попит на віддалену побутову автоматизацію, віддалений контроль за житлом, віддалений моніторинг за житлом, і, серед іншого, на активацію й дезактивацію різних приладів у домашній обстановці. Окрема інфраструктура для виконання послуг домоуправління (BMS), включає CCTV (система схованого відеоспостереження), HVAC (опалення, вентиляція й кондиціювання повітря), контроль доступу, і, серед іншого, автоматизовані системи зчитування й контролю за лічильником води й газу, а також окрема інфраструктура для підключення "останньої милі" для виконання послуг інформаційно-комунікаційних технологій (ІСТ) (виділена лінія або загальний доступ) спричиняють більші витрати, як капітальні, так і повторювані з боку постачальників послуг і власників/забудовників. Більше того, застосування віддаленого моніторингу й контролю (стосовно до будинку у випадку особистого користування й безлічі варіантів застосування в комерційних цілях, а так само різних інших випадків використання) вимагає більших інвестицій з боку кінцевого користувача. В умовах постійно зростаючих вимог до послуг широкосмугової передачі даних і додаткової вартості, пов'язаної з постійно зростаючими вимогами нового покоління технічно-підкованих "цифрових аборигенів", бажано знайти рішення для сходження в одній точці всіх послуг, будь то послуги ІСТ, послуги домоуправління або подібні послуги, що забезпечують утримання будинку найбільш дешевим можливим способом. Фіг.1 відображає типову множинну інфраструктуру, що ставить за ціль виконання вимоги кінцевого користувача по послугах. Це надалі викликає труднощі у наданні інших послуг. Більш того, стандартна інфраструктура схильна до деградації, множинних збоїв і низького періоду працездатності. До того ж, типове планування інфраструктури послуг обмежує вибір кінцевого користувача відносно майбутніх послуг і постачальників послуг, оскільки під час створення або поліпшення такої інфраструктури неможливо передбачити майбутні технології й постачальників послуг. Це також непрактично, як і неможливо вгадувати майбутній розвиток технології. До того ж, кілька таких інфраструктур жадають від кожного постачальника послуг більших грошових вкладень у вигляді капітальних і повторюваних витрат. Такі вкладення капіталу від декількох постачальників послуг у декілька паралельних інфраструктур покривають за рахунок споживача цих послуг, що, у свою чергу, робить вартість послуг для споживача 65354 4 дуже високою, і тим самим робить співробітництво між постачальником послуг і кінцевим споживачем економічно невигідним. З опису документа ЕР 1585258 випливає, що потоками доступу управляють як потоками з поміченим носієм через елементи мережі з пакетною комутацією, які інтерпретують і маніпулюють значеннями мітки, пов'язаними із трафіком, що несе кадри даних. Відповідно до документа ЕР 1585258, для поширення ресурсу необхідні великі інвестиції в інфраструктуру. Подібним чином, відповідно до публікації патенту US 2007/274321, постачальник послуг використовує мережу Ethernet, DSLAM, xPON і т.д. для того, щоб доставити свої послуги, використовуючи різні мережеві параметри й механізми доставки послуг, такі як: DSL, ADSL, VDSL, xPON, Ethernet, ATM, TDM. Інакше кажучи, кожний постачальник послуг надає послуги зі свого боку до кінцевої інфраструктури за допомогою своїх власних механізмів. Це знову ж вимагає великих інвестицій в інфраструктуру, при цьому не враховується вибір кінцевого користувача. Більше того, втілення домашніх послуг доступу до будинку/інтелектуального керування/з'єднання, таких як віддалена побутова автоматизація, віддалений контроль будинку, віддалений моніторинг будинку, а так само активація й дезактивація різних приладів у домашній обстановці вимагає додаткових інвестицій з боку кінцевого користувача. Крім того, на індивідуальному рівні, витрати, що повторюються, на виконання послуг і систем значно вище. Також, існує конфлікт по різним параметрам, коли кілька постачальників послуг повинні надати свої послуги через ту саму інфраструктуру за допомогою своїх власних способів доставки послуг. Таким чином, існує потреба в системі, що могла б привести всі такі існуючі й майбутні послуги до єдиної комунікаційної інфраструктури, де взаємозв'язок між декількома користувачами й декількома відповідними постачальниками послуг декількох послуг, залишиться без змін, а інфраструктура діє просто як посередник між кінцевим користувачем і постачальником послуг, і в такий спосіб надати кінцевому користувачеві право вибирати у різних постачальників послуг конкурентоспроможні послуги, що відповідають по параметрах якості, доставки й ціни, знижуючи вартість за доставку послуг там, де раніше були потрібні значні капітальні й повторювані витрати, при цьому зниження вартості доставки у результаті зниження рівня цін залишить кінцевого користувача задоволеним. З огляду вищевказаних, а так само інших проблем і недоліків, різні варіанти здійснення відповідно до даної корисної моделі пропонують (1) спосіб і систему для надання послуг багатоканальної передачі даних (2), що забезпечує послуги широкосмугового зв'язку, доступу до високошвидкісного Інтернету, телевізійних, телефонних, безпровідних комунікаційних послуг з боку декількох постачальників послуг, як провідних або (3) безпровідних, за допомогою однієї або декількох систем, таких як: GSM - глобальна система стільникового рухливого 5 радіотелефонного зв'язку, CDMA - множинний доступ з поділом коду, Wimax - протокол широкосмугового радіозв'язку, GPS - система глобального позиціонування й ін., так і заснованих на (4) ATM (асинхронний режим передачі), TDM (тимчасове мультиплексування), ТСР-ІР (пакет протоколів передачі даних в Інтернет з використанням протоколу IP), RF-покритті (радіочастотне покриття), WDM (ущільнення по довжинах хвиль) або DWDM (мультиплексування по довжині хвилі) із застосуванням безлічі світлових хвиль із різною довжиною на одне оптичне волокно, Ethernet і подібних їй системах із застосуванням xΡΟΝ (будь-яка підходяща технологія для таких пасивних оптичних систем як: ΑΡΟΝ, BPON, GPON, EPON, GEPON) технології та/або RF (радіочастота) технології або будь-якої комбінації однієї або декількох з них, за допомогою системи оптоволоконної мережі, яка складається з одного багатоточкового оптичного волокна для спільного користування; при цьому (5) спільне використання однієї й тієї ж системи оптоволоконної мережі для передачі вхідних і вихідних даних і сигналів - чи то TCP-IP, Ethernet, RFпокриття або подібні системи, передбачається для використання в системах домоуправління, які включають системи спостереження, CCTV, HVAC, контроль доступу й, серед іншого, автоматизовані системи виміру й контролю за лічильником води й газу; причому спільна робота систем віддаленого моніторингу й контролю, що, як правило, застосовується для домашніх послуг доступу до будинку/інтелектуального керування/з'єднання, і додаткових послуг за допомогою однієї або декількох систем, таких як: GSM, CDMA, Wimax, GPS, Фемтосота (базова станція точки доступу), Zigbee і ін., використовуючи ту саму оптоволоконну мережу за допомогою ONU (блоку мережі оптичного зв'язку) на основі TCP-IP, Ethernet, протоколів RF-покриття й подібних протоколів. В іншому варіанті здійснення описується система зв'язку на базі співтовариства для надання декількох послуг з боку декількох постачальників послуг убік декількох мешканців співтовариства. Система містить у собі агрегатор для того, щоб агрегувати декілька послуг від декількох постачальників послуг, подільник для того, щоб розподіляти кілька послуг убік декількох мешканців, і оптичне волокно, що з'єднує агрегатор і подільник, де оптичне волокно одержує кілька послуг від агрегатора й передає їх на подільник за допомогою декількох убудованих окремих тунелів для кожного з постачальників послуг. Передача даних відбувається таким чином, що кожний з декількох постачальників послуг має виділений захищений тунель для передачі декількох послуг і не має інформації про інші захищені тунелі інших декількох постачальників послуг. Виділені захищені тунелі, з'єднані зкожним із зазначених декількох постачальників послуг, сконфігуровані так, щоб одержати кілька каналів для передачі декількох послуг убік їх відповідних декількох мешканців. У ще одному варіанті здійснення, порт доставки послуг установлений у декількох кінцевих користувачів. Оптичне волокно, що починається на устаткуванні, що агрегує, й закінчується на порту 65354 6 доставки послуг, конфігурують для створення декількох захищених носіїв так, що кожний із захищених носіїв підключений, щонайменше, до одного з портів доставки послуг для вхідної й вихідної передачі декількох послуг, що надаються, щонайменше, одним з декількох постачальників послуг. Також, кожний із захищених носіїв запрограмований таким чином, що кожний з постачальників послуг може управляти, конфігурувати й адмініструвати свої відповідні послуги незалежно від інших постачальників послуг. Більш повне розуміння різних варіантів здійснення корисної моделі можна одержати з наступного детального опису, який слід розглядати в тісному зв'язку із супутніми графічними матеріалами, де: На Фіг.1 зображена спрощена схематична діаграма традиційної множинної інфраструктури для доставки послуг. На Фіг.2 зображена інша спрощена схематична діаграма поліпшення традиційної інфраструктури для інфраструктури будинку з комп'ютеризованим керуванням для мережі нейтрального доступу. На Фіг.3 зображена інша спрощена схематична діаграма устаткування, що агрегує. На Фіг.4 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP з першим варіантом послідовності. На Фіг.5 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP із другим варіантом послідовності. На Фіг.6 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP із третім варіантом послідовності. На Фіг.7. зображено спрощену блок-схему мережі нейтрального доступу для послуг на основі протоколу IP із четвертим варіантом послідовності. На Фіг.8 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP з п'ятим варіантом послідовності. На Фіг.9 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP із шостим варіантом послідовності. На Фіг.10 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP із сьомим варіантом послідовності. На Фіг.11 зображена спрощена блок-схема мережі нейтрального доступу для послуг на основі протоколу IP з восьмим варіантом послідовності. На Фіг.12 зображена блок-схема мережі нейтрального доступу для послуг DTH/HITS/CATV, що надаються на основі RF - Послідовність 1. На Фіг.13 зображена блок-схема мережі нейтрального доступу для послуг DTH/HITS/CATV, що надаються на основі RF - Послідовність 2. На Фіг.14 зображена блок-схема мережі нейтрального доступу для послуг GSM/CDMA/Mobile, що передаються за допомогою розподіленої антенної системи. На Фіг.15 зображена блок-схема застосування Фемтосоти при оснащенні будинку. На Фіг.16 зображена зразкова схема переважного здійснення корисної моделі. 7 Способи й системи здійснення даної корисної моделі пропонують послідовне з'єднання VLAN (віртуальна локальна мережа)/VС (віртуальні канали)/РVС (постійні віртуальні канали)/РW (псевдопроводова лінія) на різних OSI (взаємодія відкритих систем) рівнях моделі, приєднаних до блоку, що передає та приймає, оптичної лінії зв'язку (OLT) з одного боку, призначаючи рівень логічних з'єднань як вхід і послідовна конфігурація виходів блоку мережі оптичного зв'язку (ONU) с іншої сторони для кожного постачальника послуг або власника майна, і, залежно від обставин, потім другий логічний рівень, що призначає інший логічний зв'язок на перший рівень для кожного виду послуг з боку постачальника послуг або власникові послуг і тому подібному до тих пір, поки не буде досягнуто поступальне диференціювання, що виражається в доставці вмісту послуги, будь то голос та/або відеозображення та/або дані, при збереженні якості обслуговування (QOS) для наміченого класу послуг. Беручи до уваги призначення пари довжин хвиль для послуг, заснованих на пересиланні IP пакетів, а саме голос, відео й дані, які починаються у вищевказаному блоці OLT, способи й системи здійснення даної корисної моделі також забезпечують послідовне з'єднання RF сигналів різних послуг і постачальників на пристрої WDM на окремих довжинах хвиль, які передаються по одному оптичному волокну й поступально роз'єднуються й конвертуються назад у бажану (і) послугу (и) або в RF сигнали на виході блоку ONU за допомогою посилки команд для обраного блоку ONU на основі використання програмного забезпечення СКЕ в сполученні з устаткуванням, що агрегує, у контрольній кімнаті. Що стосується Фіг.2, на ній зображена ще одна спрощена схематична діаграма поліпшення традиційної інфраструктури для будинку з інтегрованою інфраструктурою для мережі нейтрального доступу. Система 200, усуває типові недоліки й проблеми, які зустрічалися в традиційному варіанті, як показано на Фіг.1. Входи, а точніше вхідні дані від всіх декількох постачальників послуг 104, 106, 108, 110, 112, 114, 116, 118, які надають різні послуги, такі як: інтерком 136, телефони 138 і 140, системи безпеки 142, телебачення 144, CCTV 148 кінчаються в кімнаті 202 для устаткування. Кімната 202 для устаткування складається із блоку OLT 202а і агрегатора 202b. Інакше кажучи, варто розуміти, що оптичне волокно або інші засоби зв'язку (провідні або безпровідні) декількох постачальників послуг 104, 106, 108, 110, 112, 114, 116, 118 закінчується в агрегаторі 202b, що перебуває в кімнаті для устаткування 202. Агрегатор 202b з'єднаний за допомогою одного освітленого оптичного волокна, що передає кілька послуг, таких як: інтерком 136, телефони 138 і 140, системи безпеки 142, телебачення 144, CCTV 148 з боку декількох постачальників послуг 104, 106, 108, 110, 112, 114, 116, 118 за допомогою одного оптичного волокнаносія 210а і 210b. Це одне оптичне волокно-носій 210а і 210b підходить до кожного блоку ONU 216, проходячи через оптичний подільник 206 і 208 з метою розподілу, як зображено на фігурі 214. Крім 65354 8 того, беручи до уваги призначення пари довжин хвиль для послуг, заснованих на пересиланні IP пакетів, а саме голос, відеозображення й дані, які формуються у вищевказаному блоці OLT, способи й системи здійснення даної корисної моделі також забезпечують послідовне з'єднання RF сигналів різних послуг і постачальників на пристрої (CYD)WDM на окремих довжинах хвиль, які передаються по одному оптичному волокну й поступально роз'єднуються й конвертуються назад у бажану (і) послугу (и) або в RF сигнали на виході блоку ONU за допомогою посилки команд для обраного блоку ONU на основі використання програмного забезпечення СКЕ в сполученні з устаткуванням, що агрегує, у контрольній кімнаті. Фіг.3, Фіг.4 і Фіг.5 формують основу корисної моделі й у наступних графічних матеріалах, відповідно до опису, корисна модель деталізується, включаючи архітектуру корисної моделі. Контрольне устаткування для декількох непорівнянних інфраструктур, що раніше було використано для доставки послуг, зараз закінчується на устаткуванні, що агрегує (відносно Фіг.2). Потім, на Фіг.3 зображена спрощена схематична діаграма агрегатного устаткування 202, де всі різні постачальники послуг припиняють подачу послуг. З Фіг.3 очевидно, що вхідна інформація від різних постачальників послуг, що включає наступні деякі послуги, але не обмежується ними: система домоуправління 302 (системи безпеки й спостереження), кілька потрійних послуг 304 (голос, відеозображення й дані), кілька центральних блоків роздачі кабельного телебачення Head-end in the sky (HIT) 306, пряме супутникове віщання (DTH) 308, послуги на основі GSM/CDMA 310, розміщається на устаткуванні 312, що агрегує. Фахівець у даній області також може помітити, що потрійна послуга 304 передається за допомогою VC/VLAN (віртуальний канал/ віртуальна локальна мережа) за допомогою призначеної довжини хвилі, тоді як інші послуги 306, 308 і 310 передаються за допомогою визначеної призначеної довжини хвилі. Одне оптичне волокно-носій 320 передає послуги 302, 304, 306, 308 і 310 від декількох постачальників послуг, які закінчуються в устаткуванні 312, що агрегує, їхніми відповідними передплатниками або тими, хто шукає послуги. Кінцеве устаткування (ONU) тих, хто шукає послуги, що буде використано з боку передплатника або того, хто шукає послугу, має безліч портів, які по їхньому вибору призначені для відповідного постачальника послуг. Далі, одне захищене оптичне волокно 320 сконфігуровано так, щоб агрегувати кілька IP-пакетів послуг, отриманих через програмований інтерфейсний блок з боку постачальника послуг, а так само сконфігуровано так, щоб доставити IP-пакети послуг у призначений пункт призначення за допомогою програмованого интерфейсного блоку з боку передплатника. Також, одне захищене оптичне волокно 320 має декілька захищених тунелів, окремо призначених для кожного з декількох постачальників послуг, при цьому кожний із захищених тунелів має кілька програмованих каналів, здатних передавати окремі IP-пакети послуг відповідному передплатникові. Таким чином, устатку 9 вання 312, що агрегує, застосовують для агрегації різних послуг, які включають послуги домоуправління, систему безпеки й спостереження 302, потрійну послугу 304 - передача голосу, відеозображення й даних, DTH - пряме супутникове віщання 308, HITS - центральний блок роздачі кабельного телебачення Headend in the sky 306, 3G, Wimax, GSM/CDMA 310, що були отримані від декількох постачальників послуг, а також таких послуг, як локальне відео по запиту, кабельне телебачення, автоматизація вимірів лічильника, побутова автоматизація, віддалений моніторинг будинку, віддалений доступ і інші послуги, засновані на протоколі IP і корисні для застосування. Відповідно до різних варіантів здійснення даної корисної моделі, всі перераховані вище послуги надаються за допомогою одного фізичного оптичного волокна-носія. Що стосується техніки зв'язку, заснованої на IP-пакетуванні, згідно Фіг.3, Фіг.4, Фіг.5, Фіг.6, Фіг.7, Фіг.8, Фіг.9, Фіг.10, Фіг.11 і Фіг.12, корисна модель є системою поділу фізичного носія зв'язку, зокрема оптичного волокна, на безліч логічних носіїв усередині освітленого оптичного волокна, кожний з яких може переносити різні послуги на основі протоколу IP. Логічні носії, створені у фізичному носії, виконані у вигляді каналу/VLAN/псевдопроводової лінії для відповідних постачальників послуг і власника майна. Поступова послідовність графічних матеріалів зрозуміло роз'ясняє, як за допомогою даної корисної моделі конфігуруються послуги, засновані на протоколі IP, де інфраструктура діє тільки як нейтральна мережа, без входу на домен послуг постачальника послуг. На Фіг.4 зображена спрощена блок-схема мережі нейтрального доступу з першою послідовністю для послуг, заснованих на протоколі IP. З рівня техніки відомо, що архітектура OSI/ISO має сім головних рівнів, а саме: фізичний рівень 402, рівень керування передачею даних 404, мережевий рівень 406, транспортний рівень 408, сеансовий рівень 410, представницький рівень 412 і прикладний рівень 414. Одне захищене освітлене оптичне волокно, що описане в даній корисній моделі, для роботи й конфігурування використовує головним чином фізичний рівень 402, рівень керування передачею даних 404, у той час як інші рівні 406, 408, 410, 412 і 414 використаються постачальниками послуг для доставки й надання послуг. Фізичний рівень 402 містить одне оптичне волокно-носій, що переносить всі послуги з боку постачальника послуг. З Фіг.4 витікає, що традиційні системи використовують множинну роздільну інфраструктуру для надання декількох послуг з боку окремих постачальників послуг або кілька послуг з боку тих же постачальників послуг з житла користувача 416 у службову кімнату 418 або навпаки. Це приводить до неощадливого використання інфраструктури й виснаженню ресурсів. Рівень керування передачею даних 404 складається з логічного поділу в тунелі через канал, VLAN, псевдопроводову лінію в одному освітленому оптичному волокні. Щоб досягти цілісності доставки послуги з боку постачальника послуг і досягти прозорості інфраструктури між постачальником послуг і передплатниками, на рівні керування передачею даних 404 створюють тунелі таким чином, що па 65354 10 раметри доставки послуг (якість параметрів послуг) постачальника послуг не міняються. Очевидно, що при використанні одного захищеного освітленого оптичного волокна для зв'язку між житлом користувача 420 (де перебуває ONU) і службовою кімнатою 422 (де перебуває OLT) необхідно тільки одне оптичне волокно й у такий спосіб можна уникнути неефективного використання ресурсів. На Фіг.5 зображена спрощена блок-схема мережі нейтрального доступу для послуг, заснованих на протоколі IP. Кілька OSI/ISO рівнів, зображених на Фіг.5 мають загальне застосування в телекомунікаційній індустрії з боку постачальників послуг/операторів. На фізичному рівні 512, передача даних здійснюється за допомогою фізичного носія. Як показано в описі Фіг.4, логічний поділ здійснюється на рівні керування передачею даних 512. Поліпшення, набуті в даній корисній моделі на логічному рівні 512, дозволяють передавати інформацію безпечно й надійно. На мережевому рівні 510 здійснюється маршрутизація й накопичення даних, у той час як транспортний рівень 508 дозволяє здійснювати надійне наскрізне транспортування даних. Далі, сеансовий рівень 506 допомагає синхронізувати додатки зв'язку зі зв'язком між хостами. Представницький рівень 504 переводить дані в бажаний формат і прикладний рівень 502 допомагає доставити послуги до кінцевого користувача. Інакше кажучи, відповідаючи вимогам даної корисної моделі, Фіг.5 описує передачу даних через одне захищене освітлене оптичне волокноносій з фізичного рівня 514 наприкладний рівень 502, використовуючи логічний поділ на рівні керування передачею даних 512, шляхом контролю маршрутизації й накопичення для декількох постачальників послуг на мережевому рівні 510 і передачу тих же даних на транспортний рівень 508. На Фіг.6 зображена спрощена блок-схема мережі нейтрального доступу із третьою послідовністю для послуг, заснованих на протоколі IP, а так само описано, що одне захищене освітлене оптичне волокно використовується як носій для фізичного рівня 602. На рівні керування передачею даних 604 застосовується технологія X-PON, а на мережевому рівні 606 застосовуються різні мережеві характеристики, а саме ретранслятор DHCP, DSCP і Qos. Рівні 608, 610, 612 і 614 працюють як звичайно. На Фіг.7 зображена спрощена блок-схема мережі нейтрального доступу із четвертою послідовністю для послуг, заснованих на протоколі IP, при цьому дана фігура показує, як кілька постачальників послуг 702 і 704 за допомогою одного освітленого оптичного волокна можуть доставити кінцевому передплатникові 706 дані, які кінчаються на абонентському устаткуванні 724, проходячи через канали 712, 714 і 716, утворені в тунелях 702а і 704а, на рівні керування передачею даних 710 оптичного волокна, використовуючи інтерфейсні блоки OLT 720 і ONU 722 і логічний поділ на рівні керування передачею даних 710. Створення каналів 712, 714 і 716 у тунелях 702а і 704а становить суть корисної моделі. Також, кожний з декількох захищених тунелів, окремо виділених кожному з декількох постачальників, і кожний із захищених 11 тунелів 702а і 704а, які мають кілька програмованих каналів 712, 714 і 716 здатні передавати окремі IP пакети послуг відповідним передплатникам. Потім, оптичне волокно одержує кілька послуг від агрегатора 718 і передає їх через кілька убудованих захищених каналів 712, 714 і 716 для кожного окремого постачальника послуг таким чином, що кожний з декількох постачальників послуг 702 і 704 має захищений виділений канал 702а і 704а для передачі декількох послуг так, щоб постачальник послуг 702 не мав інформації про постачальника послуг 704 і навпаки. Більше того, кожний постачальник послуг 702 і 704 не має інформації про захищені канали виділених для інших постачальників послуг. Фіг.8 являє собою блок-схему мережі нейтрального доступу з п'ятою послідовністю для послуг, заснованих на протоколі IP. Як тільки на рівні 804 керування передачею даних утворюються тунелі, вони передаються відповідним постачальникам послуг 818. Створені тунелі є захищеними, а за постачальниками послуг 818 закріплюється право власності на мережеві ресурси. З мережевого рівня 806 постачальник послуг 818 надає різні послуги для передплатника за допомогою каналів, створених зазначеним чином. Постачальник послуг також зможе управляти/конфігурувати й контролювати послуги зі свого ЦКМ (центр керування мережею) та/або СКЕ (система керування електроживленням). На Фіг.9 зображена блок-схема мережі нейтрального доступу із шостою послідовністю для послуг, заснованих на протоколі IP. Віртуальні тунелі створені на фізичному рівні 902 і рівні 904 керування передачею даних, які потім передають постачальникам послуг 916, 918, 920 і 922, є захищеними, таким чином, віртуальний канал одного постачальника послуг не перетинається й не впливає на віртуальні канали інших постачальників послуг. Кожний віртуальний канал є унікальним і виділяється постачальникові послуг з необхідними умовами доступу. Постачальники послуг 916, 918, 920 і 922 потім можуть одержати повний контроль над мережевим 906, транспортним 908, сеансовим 910, представницьким 912 і прикладним 914 рівнями. Щоб у даній корисній моделі погодити послуги, засновані на протоколі IP, від різних постачальників послуг, прокладають одне фізичне (темне) оптичне волокно-носій, а саме рівень-1, перехід на інший рівень, а на рівні 2 створюють логічний поділ (темне оптичне волокно) для відповідного постачальника послуг. Логічні поділи відбуваються в даній корисній моделі таким чином, що зв'язки між постачальниками послуг і їхніми передплатниками залишаються не торкнутими. Кілька IP послуг від декількох постачальників послуг, надають через один фізичний носій, при цьому займаючи дві довжини хвилі (пари довжин хвиль): одну - для висхідного потоку й іншу - для спадного потоку, а інші послуги на основі RF передаються через інші довжини хвиль. Це стане більше зрозумілим з подальшого опису фігур. На Фіг.10 зображена блоксхема із сьомою послідовністю мережі нейтрального доступу для послуг, заснованих на протоколі 65354 12 IP, а також показані аспекти безпеки й ексклюзивності корисної моделі. Очевидно, що будь-який з декількох постачальників послуг 120, 122, 124 і 126 не може одержати доступ до каналу 112, 114, 116 і 118 будь-якого з інших постачальників послуг, які користуються тим же оптичним волокном і в такий спосіб не може бути ніяких маніпуляцій, конфігурування й контролю параметрів постачальника послуг 120, 122, 124 і 126 з боку будь-якого іншого постачальника послуг 120, 122, 124 і 126, а будь-які такі параметри не змінюють/модифікують якість запропоновану кожному постачальникові послуг 120, 122, 124 і 126 або відповідні політичні права. На Фіг.11 зображена спрощена блок-схема мережі нейтрального доступу з восьмою послідовністю для послуг, заснованих на протоколі IP, відповідно до якої кожний віртуальний тунель 1102 і 1118 після свого створення може мати кілька постачальників послуг 1104, 1106, 1108, 1110 і 1112, надаючи кілька послуг через кілька віртуальних каналів, створених усередині виділених віртуальних тунелів 1102 і 1118. Більше того очевидно, що віртуальні канали 1114а, 1114b і 1114с виділені для постачальника послуг 1114, а канали 1116а, 1116b і 1116с - для постачальника послуг 1116. Також, обидва виділені тунелі для постачальників послуг 1114 і 1116 є частиною окремого тунелю 1118 користувача. З Фіг.11 також видно, що окремі захищені віртуальні тунелі постачальників послуг 1114 і 1116 мають виділені захищені віртуальні канали 1114а, 1114b, 1114c і 1116а, 1116b, 1116с відповідно для передачі декількох послуг таким чином, що кожний з постачальників послуг 1114 і 1116 не має інформації про будь-якого постачальника послуг. Крім того, кожний з постачальників послуг 1114 і 1116 не має інформації про захищені віртуальні канали, виділені для іншого постачальника послуг. На Фіг.12 зображена блок-схема мережі нейтрального доступу з першою послідовністю для послуг DTH/HITS/CATV, що надаються на основі RF, при цьому на ній також показане здійснення послуги DTH 1202, що працює на основі високих частот, а так само здійснення потрійної послуги 1204. Кілька послуг, які працюють на основі високих частот, закінчуються на устаткуванні 1206, що агрегує, що працює на основі протоколу IP/WDM, з оптичним передавачем 1208. Устаткування 1206, що агрегує, з'єднане з одним оптичним волокномносієм 1214, що дозволяє передавати кілька послуг, що надаються декількома постачальниками послуг 1202 і 1204. Це одне оптичне волокно-носій 1214 з'єднане з подільником 1216 для розподілу на кілька блоків ONU 1210. Блок ONU 1210 здатний підтримувати багатохвильову передачу. Від блоку ONU 1210 з'єднання підходить до ресиверу DTH 1212. Кожному постачальникові послуг призначаються відповідні довжини хвиль для передачі послуг. На Фіг.13 зображена блок-схема мережі нейтрального доступу із другою послідовністю для послуг DTH/HITS/CATV, що надаються на основі RF, а також показані кілька послуг 1302а і 1304а пов'язаних з безліччю постачальників послуг 1302 і 13 1304. Також показаний подільник 1308, що з'єднаний з устаткуванням 1310, що агрегує. Більше того, на Фіг.13 зображені кілька постачальників послуг 1302 і 1304, які пропонують передплатникові (як IP, так і RF типу) кілька послуг 1302а й 1304а. На блоці ONU 1306 передплатник може вибрати кращого постачальника послуг серед доступних декількох постачальників послуг 1302 і 1304. Залежно від вибору, послуги 1302а і 1304а, надавані на основі RF, можуть бути доставлені з боку кращого постачальника послуг за допомогою від'єднання оптичного сигналу довжини хвилі призначеної для постачальника послуг 1302 і 1304. У випадку, коли обрані послуги, засновані на протоколі IP, для доставки послуг, порти можуть бути призначені для декількох постачальників послуг 1302а і 1304а. Також можна відзначити, що тунель доставки послуг постачальника послуг 1302 і 1304, що створюється на устаткуванні 1310, що агрегує, закінчується на пристрої мережевого рівня або пристрої рівня 3, які належать постачальникам послуг 1302 і 1304. Для надання послуг, устаткування, що програмується комп'ютером, (СРЕ) підключається до порту кінцевої точки. Для надання послуг пристрій мережевого рівня повинен мати IP-адресу, чого можна досягти автоматично за допомогою DHCP. Більше того, також можна відзначити, що кожний з RF-ресиверів 1312 і 1314, призначених для постачальників послуг 1302 і 1304, має стандартні налаштування для автоматичної передачі послуг. Щодо Фіг.14, на якій зображена блок-схема мережі нейтрального доступу для послуг GSM/CDMA/Mobile, що передаються за допомогою розподіленої антенної системи. На фігурі показано декілька постачальників послуг 1402 і 1404, які пропонують передплатникам кілька послуг (послуги GSM/CDMA/Mobile), що надаються на основі RF. Вишка БСПП (базова система, що приймає та передає) 1420 постачальників послуг 1402 і 1404 з'єднана з устаткуванням 1406, що агрегує, а на блоці ONU 1410 мобільні послуги, що надаються на основі радіочастот, можуть бути розділені, опираючись на вимоги відносно довжин хвиль кожного окремого постачальника послуг. Потім, у свою чергу, блок ONU 1410 з'єднується з іншим віддаленим вузлом БСПП 1412. Цей віддалений вузол БСПП 1412 потім з'єднується з подільником потужності 1414, що, у свою чергу, з'єднаний з розподіленою антеною системою 1412, що забезпечує з'єднання «останньої милі» з передплатником послуг. На Фіг.15 зображена блок-схема застосування фемтосот при оснащенні будинку, а також показано кілька постачальників послуг 1502 і 1504, які пропонують передплатникові кілька послуг (послуги GSM/CDMA/Mobile) на основі протоколу IP. Вишка БСПП 1506 (базова система, що приймає та передає) постачальників послуг 1502 і 1506 з'єднана з устаткуванням, що агрегує, за допомогою одного освітленого оптичного волокна. На устаткуванні 1508, що агрегує, дані, що передаються на основі RF конвертуються в дані, на основі протоколу IP, за допомогою оптичного пристрою 1510, що приймає та передає, а потім передаються на блок ONU 1514. Оптичне волокно від блоку ONU 65354 14 1514 іде до фемтосотової базової станції 1516, де в оптичному волокні для кожної послуги від постачальників послуг 1502 і 1504 створюються канали. На Фіг.16 зображена зразкова схема переважного варіанта здійснення корисної моделі, а також показана повна інфраструктура для серверів 1602 і 1604 послуг домоуправління й систем безпеки й спостереження, які з'єднані з устаткуванням 1606, що агрегує, що за допомогою освітленого оптичного волокна з'єднане з блоком ONU 1612. Із блоку ONU 1612 послуги передають до кінцевого передплатника 1622. Також до блоку ONU приєднані різні контрольні пристрої, такі як: устаткування автоматизації й контролю 1614, устаткування контролю доступу 1620, контролер HVAC 1616, контролер 1618 електрики що надходить і ін. Як видно з Фіг.2, 3, 4, 15 і 16, поділ декількох послуг, заснованих на RF, досягається за допомогою пристрою WDM в устаткуванні, що агрегує. Кожна послуга передається за допомогою довжини хвилі. Пристрій WDM передає кілька послуг, заснованих на RF, на декількох довжинах хвиль, де кожна послуга, заснована на RF, передається за допомогою окремої довжини хвилі. Ці кілька довжин хвиль потім декодуються з боку користувача, а передача послуги відбувається через блок ONT. Цей блок підтримує кілька каналів довжин хвиль, через які передаються кілька послуг від декількох постачальників послуг. Структура оптичного волокна, розроблена для цієї корисної моделі, є системою підключення «точка-точка» або «точка-багатоточка», де компоненти оптичного волокна між приміщенням для устаткування й кожним будинком є пасивними для більшої надійності й простоти у використанні, хоча будь-який активний компонент також може бути використаний як оптичний підсилювач або повторювач, інжектор довжин(и) хвиль, що працює в прямому й зворотному напрямку. Компонентом оптичного волокна, що застосовується для забезпечення декількох будинків за допомогою одного оптичного волокна, є подільник. Той же самий подільник може забезпечувати кілька інших з'єднань із будинками на околицях. Кожне вихідне з подільника оптичне волокно доходить до кожного будинку в комбінації з декількома оптичними волокнами, виділеними для загальних зон, які призначені для утилітарних послуг. Більше того, з Фіг.2, Фіг.12, Фіг.15 і Фіг.16 витікає, що в кожному будинку блок ONU з'єднаний з оптичним волокном, що є підведеним до будинку для того, щоб надати спектр послуг, що проходить через оптичне волокно. Кожний блок ONU може доставляти в будинок послуги, засновані на RF і протоколі IP. Послуга від відповідного постачальника послуг, розподілена за допомогою довжини хвилі із блоку OLT, попадає в блок ONU і не розподіляється через відповідне кінцеве устаткування постачальника послуг або резидентний шлюз (RG). Резидентний шлюз постачальника послуг являє собою пристрій мережевого рівня, що здатен декодувати послуги, які були інкапсульовані через VLAN/VC/псевдопроводову лінію й далі передавати ці послуги на кінцеве устаткування користувача, таке як: ресивер супутникового сигналу, 15 телевізор, ноутбук, телефон. Блок ONU дає можливість доставляти послуги TDM, а також послуги бездротового мобільного зв'язку, включаючи стандарти GSM/CDMA/WiFi, і побутову автоматизацію на основі стандарту Zigbee. До того ж блок ONU призначений для загальних зон для доставки таких утилітарних послуг, як послуги домоуправління, передоплата за електрику через Інтернет, системи безпеки й спостереження, стандарти GSM/CDMA/Wifi, система оповіщення й різні інші контрольні системи. Кінцеве устаткування для перерахованих вище послуг з'єднано із блоком ONU, що створює з'єднання з їхніми відповідними серверами для контролю, керування й конфігурування. Щоб підсилити домашні 65354 16 мобільні послуги, до блоку ONU також підключається антена GSM/CDMA-сигналів. Щоб забезпечити кращу керованість, контроль і якісне надання послуг з боку декількох постачальників послуг, використовується програмне забезпечення для керування мережевим рівнем, щоб мати кращий огляд при керуванні, моніторингу й забезпеченні послуг відповідними постачальниками послуг. Програмне забезпечення для керування надає додатковий рівень керованості, таким чином, адміністратор може управляти, контролювати й стежити за роботою за ланцюжком ONT-CPE, а так само за інформацією про послуги й постачальників послуг, які відносяться до цього ланцюжка. 17 65354 18 19 65354 20 21 65354 22 23 65354 24 25 65354 26 27 65354 28 29 Комп’ютерна верстка Н. Лисенко 65354 Підписне 30 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
