Склепіння мартенівської печі

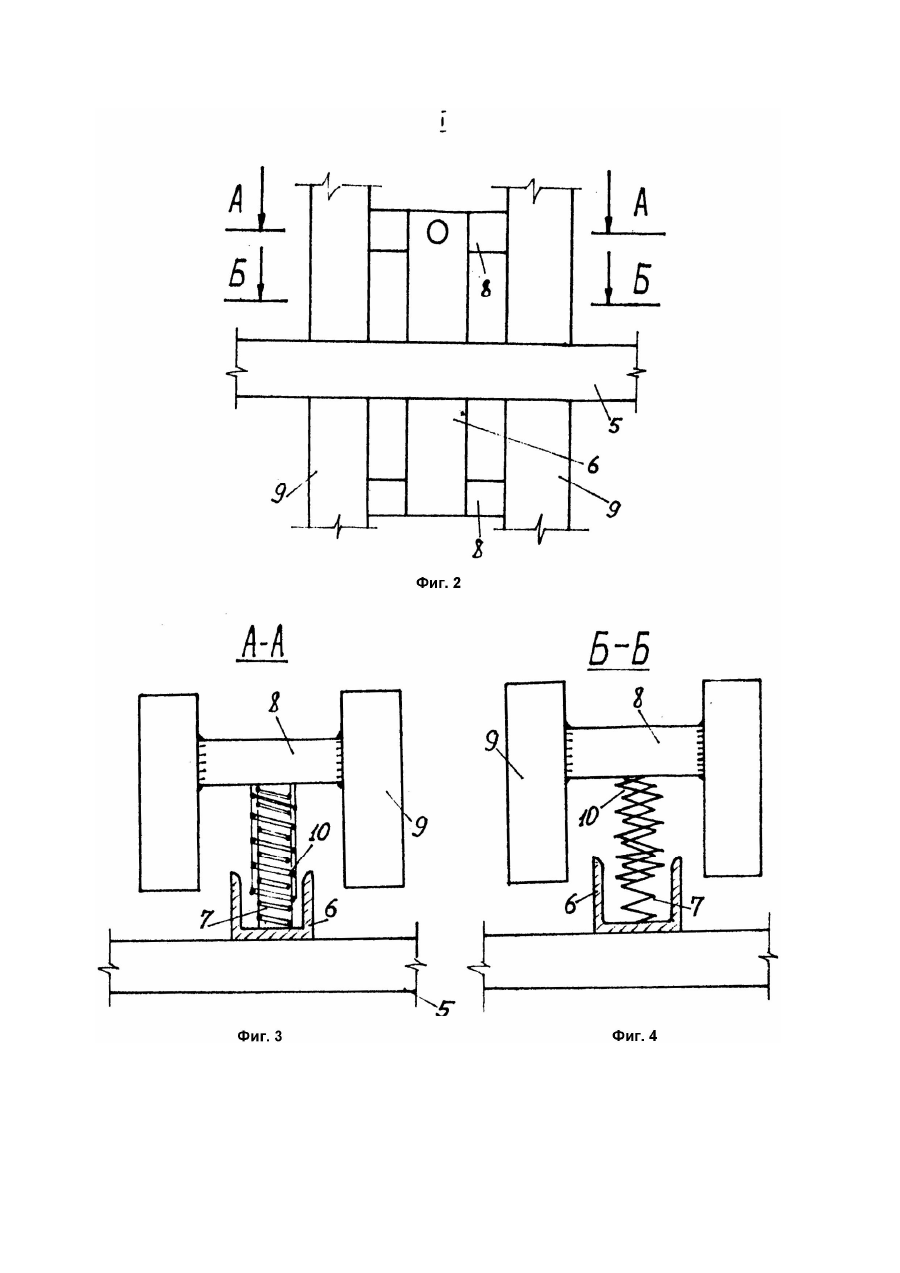

Изобретение относится к металлургии, в частности, к конструктивным элементам мартеновских печей. Известен свод распорно-подвесной конструкции, содержащий кладку из кирпичей, соединенных пальцами и закрепленных с помощью подвесок на поперечных балках (Лычагин А.С. Проектирование мартеновских печей. - М.: Металлургия, 1963. - С.69). Однако известный свод недостаточно долговечен. При распертом своде и неподвижных пятовых балках происходит нарушение целостности кирпичей, а также разрушение кладки при температурных деформациях. Наиболее близким по технической сущности является свод мартеновской печи, содержащий расположенные по передней и задней стенкам рабочего пространства пятовые опорные балки, между которыми выполнена огнеупорная кладка, закрепленная с помощью подвесок на поперечных балках, причем против пятовых балок расположены упорные пружины. Расширение кладки свода регулируется за счет сжатия пружин, упирающихся в пятовые балки (Трубин К.Г. и др. Металлургия стали. - М.: Металлургиздат, 1963. С.193). Недостатком известной конструкции свода мартеновской печи является то, что пружинные упоры самостоятельно не реагируют на перемещения, возникающие в арках от действия температуры и требуют постоянного наблюдения и ручной настройки пружинных упоров, что не позволяет исключить перегрузку свода и, соответственно, снижает стойкость свода. Технической задачей изобретения является создание такой конструкции свода мартеновской печи, которая обеспечила бы самостоятельное реагирование пружинных упоров на перемещения, возникающие в арках от действия температуры, исключала бы перегрузку свода, уменьшала величину распора, вследствие этого, повышала стойкость свода. Поставленная задача достигается тем, что в своде мартеновской печи, содержащем расположенные по передней стенкам рабочего пространства пятовые опорные балки, между которыми выполнена огнеупорная кладка, закрепленная о помощью подвесок на поперечных балках, расположенных между колоннами каркаса печи, согласно изобретению между пятовой балкой задней стенки и колоннами каркаса печи установлен упругий элемент, выполненный в виде прямолинейной балки, свободно опертой по краям на пружины, вставленные в дополнительные пружины меньшей длины с зазором между балкой и опорой пружин. На фиг.1 изображен общий вид описываемого свода мартеновской печи; на фиг.2 - узел I предлагаемый вариант опирания свода; на фиг.3 разрез А - А на фиг.2; на фиг.4 - разрез Б - Б на фиг.2. Свод содержит кладку из кирпичей 1, закрепленную с помощью подвесок 2 с уголками 3 на поперечных балках 4. По задней стенке свода пятовая балка1 5 упирается в упругий элемент, выполненный в виде прямолинейной балки постоянного сечения б, опертой по краям на пружины 7. Опоры пружины 8 с помощью сварки крепятся к колоннам каркаса печи 9. Между пружинами 7 установлены дополнительные пружины 10. Монтаж и условия эксплуатации свода заключаются в следующем. После установки опалубки выкладывается свод, при этом пятовые балки 5 на задней стенке устанавливают с зазором между колоннами 9 каркаса печи и балками 5 для возможности последующего расширения свода. Распор свода после демонтажа опалубки осуществляется с помощью прямолинейной балки постоянного сечения 6, опертой по краям на пружины 7. При разогреве свод начинает расширяться, зазор при этом выбирается и включаются в работу пружины 10, которые совместно с пружинами 7 воспринимают дополнительный распор, вызываемый температурным воздействием. Осуществляемое таким образом упругоподатливое опирание пятовой балки позволяет пятовой балке поворачиваться и смещаться, вследствие чего величина распора уменьшается, удлинение арок свода происходит без перенапряжения в кирпичах и не вызывает их скалывания. Применение предложенной конструкции обеспечивает облегченные условия для нормальной эксплуатации свода, повышает его стойкость на 20 25%, не требуя при этом изменения конструкции кладки и крепления свода.
