Фільтр для курильного виробу

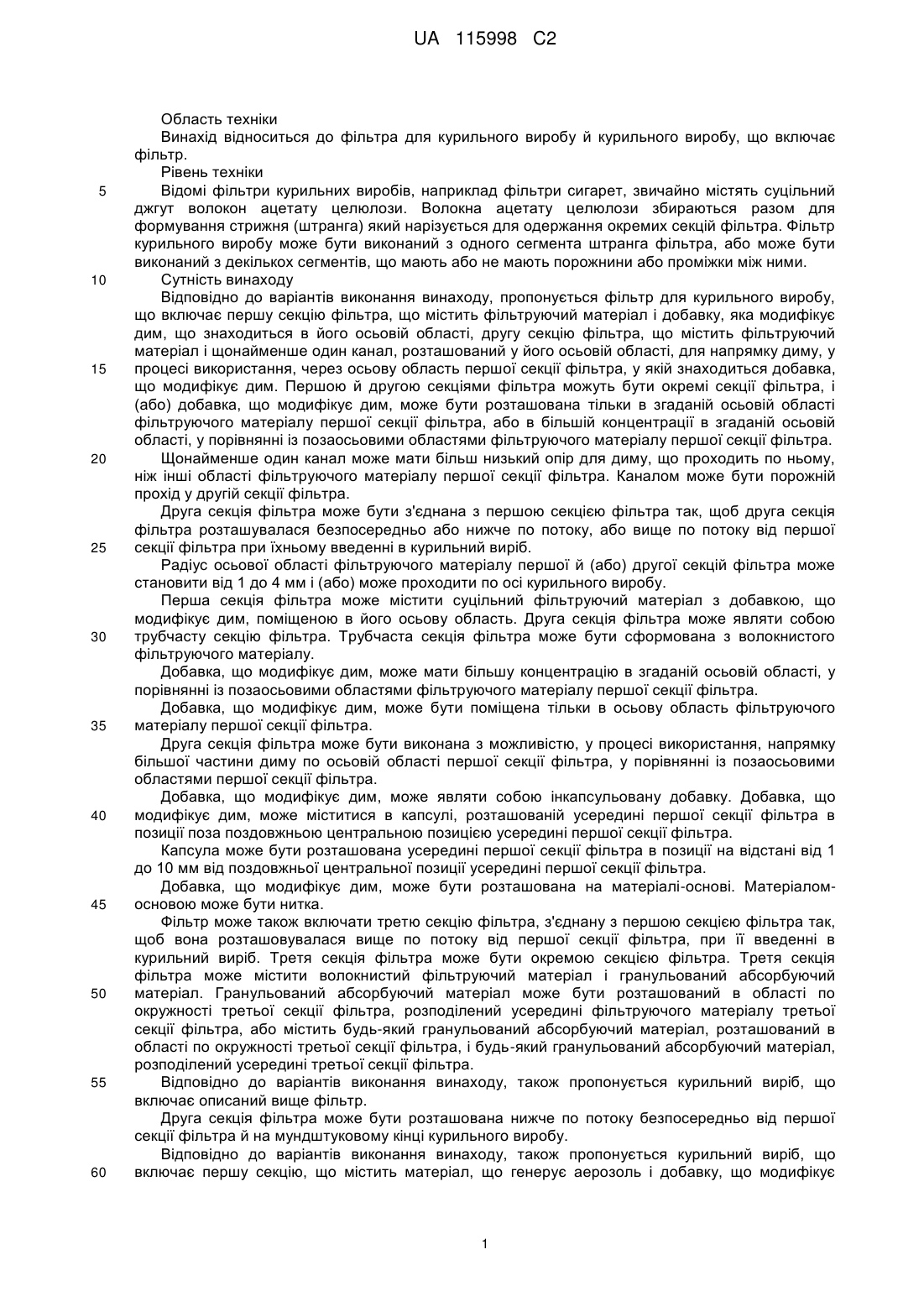

Реферат: У заявці описаний фільтр для курильного виробу, що включає першу секцію фільтра, що містить фільтруючий матеріал і добавку, що модифікує дим, яка знаходиться в його осьовій області, і другу секцію фільтра, з'єднану з першою секцією фільтра, й що має щонайменше один канал, розташований у її осьовій області для напрямку диму, у процесі використання, через осьову область першої секції фільтра. Добавкою, що модифікує дим, може бути ароматизатор, наприклад ментол, а другою секцією фільтра може бути трубчаста секція з волокнистого фільтруючого матеріалу. Також може бути включена секція абсорбуючого фільтра. UA 115998 C2 (12) UA 115998 C2 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 60 Область техніки Винахід відноситься до фільтра для курильного виробу й курильного виробу, що включає фільтр. Рівень техніки Відомі фільтри курильних виробів, наприклад фільтри сигарет, звичайно містять суцільний джгут волокон ацетату целюлози. Волокна ацетату целюлози збираються разом для формування стрижня (штранга) який нарізується для одержання окремих секцій фільтра. Фільтр курильного виробу може бути виконаний з одного сегмента штранга фільтра, або може бути виконаний з декількох сегментів, що мають або не мають порожнини або проміжки між ними. Сутність винаходу Відповідно до варіантів виконання винаходу, пропонується фільтр для курильного виробу, що включає першу секцію фільтра, що містить фільтруючий матеріал і добавку, яка модифікує дим, що знаходиться в його осьовій області, другу секцію фільтра, що містить фільтруючий матеріал і щонайменше один канал, розташований у його осьовій області, для напрямку диму, у процесі використання, через осьову область першої секції фільтра, у якій знаходиться добавка, що модифікує дим. Першою й другою секціями фільтра можуть бути окремі секції фільтра, і (або) добавка, що модифікує дим, може бути розташована тільки в згаданій осьовій області фільтруючого матеріалу першої секції фільтра, або в більшій концентрації в згаданій осьовій області, у порівнянні із позаосьовими областями фільтруючого матеріалу першої секції фільтра. Щонайменше один канал може мати більш низький опір для диму, що проходить по ньому, ніж інші області фільтруючого матеріалу першої секції фільтра. Каналом може бути порожній прохід у другій секції фільтра. Друга секція фільтра може бути з'єднана з першою секцією фільтра так, щоб друга секція фільтра розташувалася безпосередньо або нижче по потоку, або вище по потоку від першої секції фільтра при їхньому введенні в курильний виріб. Радіус осьової області фільтруючого матеріалу першої й (або) другої секцій фільтра може становити від 1 до 4 мм і (або) може проходити по осі курильного виробу. Перша секція фільтра може містити суцільний фільтруючий матеріал з добавкою, що модифікує дим, поміщеною в його осьову область. Друга секція фільтра може являти собою трубчасту секцію фільтра. Трубчаста секція фільтра може бути сформована з волокнистого фільтруючого матеріалу. Добавка, що модифікує дим, може мати більшу концентрацію в згаданій осьовій області, у порівнянні із позаосьовими областями фільтруючого матеріалу першої секції фільтра. Добавка, що модифікує дим, може бути поміщена тільки в осьову область фільтруючого матеріалу першої секції фільтра. Друга секція фільтра може бути виконана з можливістю, у процесі використання, напрямку більшої частини диму по осьовій області першої секції фільтра, у порівнянні із позаосьовими областями першої секції фільтра. Добавка, що модифікує дим, може являти собою інкапсульовану добавку. Добавка, що модифікує дим, може міститися в капсулі, розташованій усередині першої секції фільтра в позиції поза поздовжньою центральною позицією усередині першої секції фільтра. Капсула може бути розташована усередині першої секції фільтра в позиції на відстані від 1 до 10 мм від поздовжньої центральної позиції усередині першої секції фільтра. Добавка, що модифікує дим, може бути розташована на матеріалі-основі. Матеріаломосновою може бути нитка. Фільтр може також включати третю секцію фільтра, з'єднану з першою секцією фільтра так, щоб вона розташовувалася вище по потоку від першої секції фільтра, при її введенні в курильний виріб. Третя секція фільтра може бути окремою секцією фільтра. Третя секція фільтра може містити волокнистий фільтруючий матеріал і гранульований абсорбуючий матеріал. Гранульований абсорбуючий матеріал може бути розташований в області по окружності третьої секції фільтра, розподілений усередині фільтруючого матеріалу третьої секції фільтра, або містить будь-який гранульований абсорбуючий матеріал, розташований в області по окружності третьої секції фільтра, і будь-який гранульований абсорбуючий матеріал, розподілений усередині третьої секції фільтра. Відповідно до варіантів виконання винаходу, також пропонується курильний виріб, що включає описаний вище фільтр. Друга секція фільтра може бути розташована нижче по потоку безпосередньо від першої секції фільтра й на мундштуковому кінці курильного виробу. Відповідно до варіантів виконання винаходу, також пропонується курильний виріб, що включає першу секцію, що містить матеріал, що генерує аерозоль і добавку, що модифікує 1 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 аерозоль, що знаходиться в його осьовій області, і другу секцію, що містить фільтр, що має щонайменше один канал, розташований у його осьовій області, для напрямку аерозолю, вироблюваного матеріалом, що генерує аерозоль, у процесі використання, через осьову область першої секції. Друга секція може являти собою трубчасту секцію фільтра. Трубчаста секція фільтра може бути сформована з волокнистого фільтруючого матеріалу. Добавка, що модифікує аерозоль, може знаходитися в більш високій концентрації в осьовій області, ніж у позаосьових областях матеріалу, що генерує аерозоль першої секції. Друга секція, у процесі використання, може направляти через осьову область першої секції більше диму, ніж через позаосьові області першої секції. Короткий опис креслень Далі, для ілюстрації винаходу, наводиться опис його приватних варіантів виконання з посиланням на прикладені креслення, на яких: на фіг. 1 схематично представлений курильний виріб, фільтр якого має нижче по потоку трубчасту секцію фільтра й вище по потоку секцію фільтра з інкапсульованою добавкою у вигляді капсули, що руйнується; на фіг. 2 схематично представлений курильний виріб, фільтр якого має трубчасту секцію фільтра й секцію фільтра, що містить нитку з добавкою; на фіг. 3 схематично представлений курильний виріб, фільтр якого має трубчасту секцію фільтра й секцію фільтра, що містить інкапсульовану добавку у вигляді декількох капсул, що руйнуються; на фіг. 4 схематично представлений курильний виріб, фільтр якого аналогічний описаному на фіг. 1, але також включає додаткову секцію фільтра з абсорбентом, розподіленим у фільтруючому матеріалі; на фіг. 5 схематично представлений курильний виріб, фільтр якого аналогічний описаному на фіг. 2, але також включає додаткову секцію фільтра з абсорбентом, розподіленим у фільтруючому матеріалі в його периферійній області; на фіг. 6 схематично представлений курильний виріб, що має секцію генерації аерозолю й трубчасту секцію фільтра, при цьому секція генерації аерозолю містить інкапсульовану добавку у вигляді декількох мікрокапсул, розподілених усередині її осьової області; і на фіг. 7 схематично представлений курильний виріб, фільтр якого має вище по потоку трубчасту секцію фільтра й нижче по потоку секцію фільтра з інкапсульованою добавкою у вигляді капсули, що руйнується. Докладний опис здійснення винаходу У даному описі термін "курильний виріб" включає продукти для паління, наприклад, сигарети, сигари й сигарили на основі тютюну, похідних тютюну, розпушеного тютюну, відновленого тютюну, або замінників тютюну, а також продукти, що нагріваються без горіння, а також інші пристрої для одержання нікотину, що генерують аерозоль для видачі його споживачеві. Такі курильні вироби можуть бути оснащені фільтром для газового потоку, що втягується курцем. Курильні вироби, наприклад сигарети, і їхні стандартні форми часто називають відповідно до довжини сигарети: "стандартний" (звичайно в інтервалі 68-75 мм, наприклад, приблизно від 68 до 72 мм), "короткі" або "міні" (68 мм і менше), "king-size" (звичайно в інтервалі 75-91 мм, наприклад, приблизно від 79 до 88 мм), "довгі" або "super-king" (звичайно в інтервалі 91-105 мм, наприклад, приблизно від 94 до 101 мм) і "супердовгі" (звичайно в інтервалі приблизно від 110 до 121 мм). Сигарети також називають і по довжині їхньої окружності: "стандартна" (приблизно 23-25 мм), "товста" ("wide", більше 25 мм), тонкі - "слімс" ("slims", приблизно 22-23 мм), "demi-slims" (приблизно 19-22 мм), надтонкі ("super-slims", приблизно 16-19 мм) і супертонкі ("microslims", менше приблизно 16 мм). Відповідно, сигарета формату king-size, super-slim буде мати довжину приблизно 83 мм, і окружність приблизно 17 мм. Сигарети стандартного формату або king size віддають перевагу багато споживачів, а саме, з окружністю 23-25 мм і загальною довжиною 7591 мм. Курильні вироби кожного формату можуть виготовляти з фільтрами різної довжини, при цьому фільтри меншого розміру звичайно використовуються у форматах меншої довжини й окружності. Довжина фільтра звичайно становить від 15 мм, що відповідає коротким, стандартним форматам, до 30 мм, що відповідає супердовгому, надтонкому формату. Довжина обідкового паперу перевищує довжину фільтра, наприклад, на 3-10 мм. 2 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 60 Описані тут курильні вироби й фільтри можуть бути виготовлені в будь-якому зі згаданих стандартів. Курильний виріб може, наприклад, мати довжину від 70 до 100 мм і довжину окружності від 14 до 25 мм. Використовувані тут терміни "вище по потоку" і "нижче по потоку" показують відношення до напрямку руху вдихуваного курцем диму (або іншого аерозолю), всмоктуваного через курильний виріб у процесі використання. На фіг. 1 схематично представлений курильний виріб 1 з фільтром, що має в цілому циліндричну форму й стандартний, king size формат, а саме, довжину в інтервалі 75-91 мм, а довжину окружності в інтервалі 23-25 мм. Курильний виріб 1 включає відрізок 2 тютюнового штранга (сигаретну паличку), обгорненого в матеріал 3 обгортки, у цьому випадку сигаретний папір, подовжньо з'єднаного з фільтром 4 обідковим матеріалом 5, що перекриває фільтр 4 і частково перекриває матеріал 3 обгортки, для з'єднання фільтра 4 із сигаретною паличкою 2. Фільтр 4 включає першу секцію 6 на кінці фільтра 4 з боку сигаретної палички, що містить абсорбуючий матеріал 7, в осьовій області фільтруючого матеріалу якої знаходиться капсула 8. У даному прикладі, осьовою областю є область, зосереджена на осі "а" курильного виробу 1 і що має радіус приблизно 3 мм. В інших варіантах виконання, радіус осьової області може бути будь-якої величини від 1 до 4 мм, або від 1 до 3 мм, або приблизно 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм або 3,5 мм. Капсула 8, або інший адитивний матеріал, може бути розташована тільки в осьовій області фільтруючого матеріалу першої секції 6 фільтра, або може знаходитися в більшій концентрації в осьовій області, ніж у позаосьових областях фільтруючого матеріалу першої секції 6 фільтра. Перша секція фільтра обгорнена в першу обгортку 9 фільтруючої вставки. Фільтр 4 також включає другу секцію 10 на мундштуковому кінці фільтра 4, що містить волокнистий фільтруючий матеріал 11, сформований трубкою й канал 12, що проходить по центру фільтруючого матеріалу 11. Незаповнений/порожній канал 12, що проходить по центру фільтруючого матеріалу 11, може мати діаметр від 1 до 6 мм, наприклад, від 2 до 5 мм. Канал 12, що проходить по центру фільтруючого матеріалу 11, у даному прикладі являє собою порожній, незаповнений прохід. У деяких варіантах виконання, канал проходить по осьовій області фільтруючого матеріалу другої секції 10 фільтра. У даному прикладі, осьовою областю другої секції 10 фільтра є область, зосереджена на осі "а" курильного виробу 1, що має радіус приблизно 2,5 мм. В альтернативних варіантах виконання, радіус осьової області може бути будь-якої величини від 1 до 4 мм, або від 1 до 3 мм, або приблизно 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм або 3,5 мм. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 13 фільтруючої вставки. Товщина стінки трубчастого фільтра становить приблизно 1,5 мм. В альтернативних варіантах виконання, товщина стінки може бути будь-якої величини від 1 до 4 мм, або від 1 до 3 мм, або приблизно 1 мм, 1,5 мм, 2 мм, 2,5 мм, 3 мм або 3,5 мм. Однак, конкретні розміри можуть вибиратися, виходячи із щільності фільтруючого матеріалу, що формує трубку, і кількості пластифікатора, введеного в матеріал для забезпечення необхідної твердості й пористості трубки, а також і інших характеристик. Трубчаста секція 10 фільтра може бути виготовлена з використанням існуючих процесів і устаткування. Першим сегментом 6 є сегмент із ацетату целюлози, сформований з використанням безперервних волокон ацетату целюлози й пластифікатора. Капсула 8 має форму сфери з діаметром 3,5 мм, хоча можливе використання капсул інших розмірів і форм, і містить текучу добавку, що модифікує властивості вдихуваного курцем диму, що проходить через курильний виріб 1. Капсула 8 може бути виготовлена й вставлена в першу секцію 6 фільтра з використанням існуючих процесів і устаткування. У даному прикладі, капсула 8 містить ментоловий ароматизатор, хоча усередині капсули 8 можуть знаходитися інші текучі середовища або гранульовані добавки. Капсула може бути зруйнована споживачем для вивільнення текучої добавки в абсорбуючий фільтруючий матеріал 11. Вісь курильного виробу 1, навколо якої розташовуються сигаретна паличка 2 і перша й друга секції 6, 10 фільтри, на фіг. 1 має позначення "а". У даному прикладі, капсула 8 поміщена в "осьовій області" першої секції 6 фільтра, як було показано вище. Капсула 8 може бути розташована так, що центр капсули ближче до осі "а" курильного виробу 1, ніж до зовнішньої поверхні курильного виробу 1. У даному прикладі, капсула 8 розташована так, що її центр по суті знаходиться на осі "а". У даному прикладі, капсула 8 зміщена з поздовжнього центра першої секції 6 фільтра. Капсула 8 може бути, наприклад, розташована усередині першої секції фільтра в крапці, що знаходиться на відстані від 1 до 10 мм від поздовжнього центра першої секції 6 фільтра. Капсула 8 розташована усередині частини першої секції 6 фільтра, найближчої до її вихідного, по напрямку потоку, 3 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 кінця. При цьому капсула 8 виявляється ближче до другої секції 10 фільтра, ніж до сигаретної палички 2. Зокрема, відстань "d" між центром капсули 8 і вихідним кінцем першої секції 6 фільтра становить менше половини повної поздовжньої довжини першої секції 6 фільтра. У деяких варіантах виконання, відстань "d" становить менше 40 %, менше 30 % або менше 25 % повної поздовжньої довжини першої секції 6 фільтра. У даному прикладі, відстань "d" становить приблизно 30 % повної поздовжньої довжини першої секції 6 фільтра. В альтернативних варіантах виконання, капсула 8 може бути розташована в першій секції 6 фільтра в її поздовжньому центрі або ближче до вхідного, по напрямку потоку, кінця першої секції 6 фільтра, ніж до її вихідного, по напрямку потоку, кінця. У даному прикладі, курильний виріб 1 має вентиляційні отвори (не показані) в обідковому матеріалі 5 і першій обгортці 9 фільтруючої вставки, що забезпечують вентиляцію першої секції 6 фільтра. При їхньому формуванні лазерною перфорацією в процесі виготовлення фільтра, вентиляційні отвори переважно розташовуються у другому поздовжньому положенні, ніж капсула 8, щоб уникнути ушкодження капсули 8 у процесі виготовлення. Наприклад, у курильному виробі, де довжина розташованої вище по потоку першої секції 6 фільтра становить 20 мм, а довжина розташованої нижче по потоку другої секції 10 фільтра становить 7 мм, вентиляція може розташовуватися на відстані 20 мм від мундштукового кінця, у той час як капсула 8 розташовується подовжньо по центру усередині першої секції фільтра й, при її діаметрі 3,5 мм, займає ділянку на відстані від 15,25 мм до 18,75 мм від мундштукового кінця. У процесі використання, сигаретна паличка 2 курильного виробу 1 підпалюється споживачем звичайним чином, і тютюновий дим втягується від палаючого вугіллячка сигаретної палички 2 через фільтр 4. Канал 12 у другій секції 10 фільтра має більше низький опір вдихуваному курцем диму, що проходить через фільтр 4, ніж навколишній трубчастий фільтруючий матеріал 11, тому більша частина вдихуваного курцем диму направляється через канал 12. Це, у свою чергу, приводить до більшого потоку вдихуваного курцем диму в осьовій області навколо осі "а" першої секції 6 фільтра, де розташована капсула 8. Коли споживач руйнує капсулу 8 або перед, або в процесі паління курильного виробу 1, добавка що міститься в ній, що модифікує дим, у цьому випадку ментол, вивільняється в підвищеній концентрації в осьову область першої секції 6 фільтра, через яку направляється збільшений потік вдихуваного курцем диму, завдяки наявності другої секції 10 фільтра. Відповідно, збільшений потік вдихуваного курцем диму підсилює подачу добавки, що модифікує дим, споживачеві, у результаті чого курильний виріб 1 забезпечує поліпшену доставку добавки, що модифікує дим, споживачеві, у порівнянні зі звичайними курильними виробами. Оскільки капсула 8 розташована усередині частини першої секції 6 фільтра, що знаходиться ближче до другої секції 10 фільтра, ніж до сигаретної палички 2, вплив збільшеного потоку диму, вдихуваного курцем, на вміст капсули 8, після його вивільнення, підсилюється ще більше. Використання трубчастої другої секції 10 фільтра на мундштуковому кінці курильного виробу 1 дозволяє розташувати капсулу 8 ближче до мундштукового кінця курильного виробу 1, ніж якби перша секція 6, що містить капсулу 8, знаходилася на мундштуковому кінці курильного виробу 1. Це відбувається завдяки тому, що трубка відокремлює першу секцію 6 від рота споживача, запобігаючи зіткненню вмісту капсули 8 з ротом споживача. На фіг. 2 схематично представлений курильний виріб 21, що має фільтр відповідно до іншого варіанта виконання винаходу. Курильний виріб 21 має ті ж елементи, що й виріб 1, описаний з посиланням на фіг. 1, якщо нижче не зазначено інакше. Курильний виріб 21 включає сигаретну паличку 22, обгорнену в матеріал 23 обгортки, у цьому випадку, сигаретний папір, подовжньо з'єднаний з фільтром 24 обідковим матеріалом 25, що закриває фільтр 24 і частково матеріал 23 обгортки. Фільтр 24 включає першу секцію 26 з боку сигаретної палички, що містить абсорбуючий матеріал 27. У цьому випадку, замість капсули 8, поміщеної в першу секцію фільтра, абсорбуючий матеріал 27 включає нитку 28 як носій добавки, розташованої в осьовій області (не показана) першої секції 26, при цьому осьова область першої секції 26 фільтра визначається так само, як і для першої секції 6 фільтра курильного виробу 1, описаної вище. Нитка може бути, наприклад, сформована з бавовняних волокон або волокон ацетату целюлози, і нести від 0,1 до 10 мг ароматизатора, наприклад, ментолового ароматизатора. Вважається ефективною кількість ароматизатора від 0,2 до 2 мг, або від 0,2 до 1 мг. Нитка 28 містить добавку, що дозволяє модифікувати вдихуваний курцем дим, що проходить через фільтр 24, у цьому випадку, ментоловий ароматизатор. Фільтр 24 також включає другу секцію 30 на мундштуковому кінці фільтра 24, що містить волокнистий фільтруючий матеріал 31, сформований у вигляді трубки й канал 32, що проходить по центру фільтруючого матеріалу 31, або по його осьовій області, за аналогією із другою 4 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 60 секцією 10 фільтра 4 на фіг. 1, описаного вище. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 33 фільтруючої вставки. Першим сегментом 26 є сегмент ацетату целюлози, сформований з використанням безперервних волокон ацетату целюлози й пластифікатора. Нитка 28 може бути введена у фільтруючий матеріал при формуванні секції 26 фільтра з використанням існуючих процесів і устаткування. У процесі використання, курильний виріб 21, показаний на фіг. 2, функціонує аналогічно курильному виробу 1, показаному на фіг. 1. Однак, замість руйнування капсули 8 для вивільнення добавки, що модифікує дим, споживач може просто викурювати курильний виріб 21 звичайним шляхом. При цьому більша частина потоку вдихуваного курцем диму направляється, під дією другої секції 30 фільтра, через осьову область першої секції 26 фільтра, у якій розташована нитка 28, що несе добавку, що модифікує дим. Відповідно, при викурюванні курильного виробу, збільшений потік вдихуваного курцем диму підсилює подачу добавки, що модифікує дим, споживачеві, у результаті чого курильний виріб 21 забезпечує поліпшену доставку добавки, що модифікує дим, споживачеві, у порівнянні зі звичайними курильними виробами. На фіг. 3 схематично представлений курильний виріб 41, що має фільтр відповідно до іншого варіанта виконання винаходу. Курильний виріб 41 має ті ж елементи, що й виріб 1, описаний з посиланням на фіг. 1, якщо нижче не зазначено інакше. Курильний виріб 41 включає сигаретну паличку 42, обгорнену в матеріал 43 обгортки, у цьому випадку, сигаретний папір, подовжньо з'єднаний з фільтром 44 обідковим матеріалом 45, що закриває фільтр 44 і частково матеріал 43 обгортки. Фільтр 44 включає першу секцію 46 фільтра з боку сигаретної палички, що містить абсорбуючий матеріал 47. У цьому випадку, замість капсули 8, поміщеної в першу секцію, абсорбуючий матеріал 47 включає кілька мікрокапсул, розташованих у його осьовій області, при цьому осьова область визначається так само, як і для першої секції 6 фільтра курильного виробу 1, що описано вище. Перша секція 46 обгорнена в першу обгортку 49 фільтруючої вставки. Фільтр 44 також включає другу секцію 50 на мундштуковому кінці фільтра 44, що містить волокнистий фільтруючий матеріал 51, сформований у вигляді трубки й канал 52, що проходить по центру фільтруючого матеріалу 51, або по його осьовій області, як описано вище з посиланням на канал 12 на фіг. 1. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 53 фільтруючої вставки. У процесі використання, курильний виріб 41, показаний на фіг. 3, функціонує аналогічно курильному виробу 1, показаному на фіг. 1. Однак, замість руйнування однієї капсули 8 для вивільнення добавки, що модифікує дим, споживач руйнує кілька мікрокапсул 48 перед, або під час викурювання курильного виробу 41. При цьому більша частина потоку вдихуваного курцем диму направляється, під дією другої секції 50 фільтра, через осьову область першої секції 46 фільтра, у якій знаходиться добавка, що модифікує дим, що вивільнився з мікрокапсул. Відповідно, при викурюванні курильного виробу, збільшений потік вдихуваного курцем диму підсилює подачу добавки, що модифікує дим, споживачеві, у результаті чого курильний виріб 41 забезпечує поліпшену доставку добавки, що модифікує дим, споживачеві, у порівнянні зі звичайними курильними виробами. На фіг. 4 схематично представлений курильний виріб 61, що має фільтр відповідно до іншого варіанта виконання винаходу. Курильний виріб 61 має ті ж елементи, що й виріб 1, описаний з посиланням на фіг. 1, якщо нижче не зазначено інакше. Курильний виріб 61 включає сигаретну паличку 62, обгорнену в матеріал 63 обгортки, у цьому випадку, сигаретний папір, подовжньо з'єднаний з фільтром 64 обідковим матеріалом 65, що закриває фільтр 64 і частково матеріал 63 обгортки. Фільтр 64 має три секції фільтра, включаючи першу центральну секцію 66, що містить абсорбуючий матеріал 67 і капсулу 68, розташовану в його осьовій області, при цьому осьова область визначається так само, як і для першої секції 6 фільтра курильного виробу 1, описаної вище. Перша секція 66 обгорнена в першу обгортку 69 фільтруючої вставки. Друга секція 70 фільтра розташована на мундштуковому кінці трисекційного фільтра 64 і містить волокнистий фільтруючий матеріал 71, сформований у вигляді трубки й канал 72, що проходить по центру фільтруючого матеріалу 71, або по його осьовій області, як описано вище з посиланням на канал 12 на фіг. 1. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 73 фільтруючої вставки. Третя секція 74 фільтра розташована в трисекційному фільтрі 64 з боку сигаретної палички й містить гранули абсорбуючого матеріалу 75, у цьому випадку, гранули активованого вугілля, розподілені усередині волокнистого фільтруючого матеріалу 76. У даному прикладі, матеріал 75 що абсорбує сформований із джгута ацетату целюлози й обгорнутий у третю обгортку 77 5 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 60 фільтруючої вставки. У даному прикладі, використовується 40 мг гранул активованого вугілля, хоча можуть бути використані й інші кількості, наприклад, від 10 мг до 80 мг, або від 10 мг до 50 мг. У даному прикладі, капсула 68 розташована усередині частини першої секції 66 фільтра, що знаходиться ближче до розташованого нижче по потоку кінця першої секції 66, або другої секції 70 фільтра, ніж до розташованого вище по потоку кінця першої секції фільтра, або сигаретної палички 62. Зокрема, відстань "d" між центром капсули 68 і розташованим нижче по потоку кінцем першої секції 66 фільтра становить приблизно 30 % повної поздовжньої довжини першої секції 66 фільтра. В альтернативних варіантах виконання, капсула 68 може бути розташована усередині першої секції 66 фільтра по її центру в поздовжньому напрямку, або ближче до кінця, що знаходиться вище по потоку, першої секції 66 фільтра, ніж до її кінця нижче по потоку. У даному прикладі довжина першої секції 66 фільтра становить 10 мм, довжина другої секції 70 фільтра становить 7 мм, а довжина третьої секції 74 фільтра становить 10 мм, хоча секції можуть мати й іншу довжину. Вентиляція подається в третю секцію фільтра в точці, на відстані 22 мм від мундштукового кінця курильного виробу 61. У процесі використання, курильний виріб 61, показаний на фіг. 4, функціонує так само, як і курильний виріб 1, показаний на фіг. 1, при цьому додаткова третя секція 74 фільтра забезпечує додаткову селективну фільтрацію диму вище по потоку від першої секції 66 фільтра, не впливаючи на видачу добавки, що модифікує дим, споживачеві. На фіг. 5 схематично представлений курильний виріб 81, що має фільтр відповідно до іншого варіанта виконання винаходу. Курильний виріб 81 має ті ж елементи, що й виріб 61, описаний з посиланням на фіг. 4, якщо нижче не зазначено інакше. Курильний виріб 81 включає сигаретну паличку 82, обгорнену в матеріал 83 обгортки, у цьому випадку, сигаретний папір, подовжньо з'єднаний з фільтром 84 обідковим матеріалом 85, що закриває фільтр 84 і частково матеріал 83 обгортки. Фільтр 84 має три секції фільтра, включаючи першу центральну секцію 86, що містить абсорбуючий матеріал 87 і, замість капсули 68, розташованої в його осьовій області нитки 88, при цьому осьова область визначається так само, як і для першої секції 6 фільтра курильного виробу 1, описаної вище. Перша секція 86 обгорнена в першу обгортку 89 фільтруючої вставки. Друга секція 90 фільтра розташована на мундштуковому кінці трисекційного фільтра 84 і містить волокнистий фільтруючий матеріал 91, сформований у вигляді трубки й канал 92, що проходить по центру фільтруючого матеріалу 91, або по його осьовій області, як описано вище з посиланням на канал 12 на фіг. 1. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 93 фільтруючої вставки. Третя секція 94 фільтра розташована в трисекційному фільтрі 84 з боку сигаретної палички й містить гранули абсорбуючого матеріалу 95, у цьому випадку, гранули активованого вугілля, розподілені усередині волокнистого фільтруючого матеріалу 96. Третя секція 94 фільтра також містить гранули абсорбуючого матеріалу 97, у цьому випадку, гранули активованого вугілля, розподілені в її периферійній області. Однак в альтернативних прикладах, ці гранули можуть бути відсутні. У даному прикладі, волокнистий фільтруючий матеріал 96 сформований із джгута ацетату целюлози, а третя секція 94 фільтра обгорнена в третю обгортку 98 фільтруючої вставки. Гранули абсорбуючого матеріалу 97, розподілені в периферійній області третьої секції 94 фільтра, нанесені на внутрішню поверхню обгортки 98 фільтруючої вставки візерунком із чотирьох смуг, що подовжньо проходять, рознесених з рівним інтервалом навколо третьої секції 94 фільтра. Смуги гранульованого абсорбуючого матеріалу 97, нанесені симетричним малюнком на обгортку фільтруючої вставки навколо секції фільтра, можуть сприяти запобіганню деформування секції фільтра через використання адгезива, одночасно збільшуючи кількість гранульованого матеріалу 97, що знаходиться у фільтруючій секції. У даному прикладі довжина першої секції 86 фільтра становить 10 мм, довжина другої секції 90 фільтра становить 7 мм, а довжина третьої секції 94 фільтра становить 10 мм, хоча секції можуть мати й іншу довжину. Вентиляція подається, наприклад, у першу й третю секції фільтра, відповідно, на відстані 13 мм і 20 мм від мундштукового кінця курильного виробу 81. У процесі використання, курильний виріб 81, показаний на фіг. 5, функціонує так само, як і курильний виріб 21, показаний на фіг. 2, при цьому додаткова третя секція 94 фільтра забезпечує додаткову селективну фільтрацію диму вище по потоку від першої секції 86 фільтра, не впливаючи на видачу добавки, що модифікує дим, споживачеві. На фіг. 6 схематично представлений курильний виріб 101 відповідно до іншого варіанта виконання винаходу. Курильний виріб 101 має в цілому циліндричну форму й стандартний формат king size, а саме, довжину в інтервалі 75-91 мм і окружність в інтервалі 23-25 мм. Курильний виріб 101 включає сигаретну паличку 102, обгорнену в матеріал 103 обгортки, у 6 UA 115998 C2 5 10 15 20 25 30 35 40 45 50 55 60 цьому випадку, сигаретний папір, подовжньо з'єднаний з фільтром 104 обідковим матеріалом 105, що закриває фільтр 104 і частково матеріал 103 обгортки. Фільтр 104 включає першу секцію 106 на кінці фільтра 104 з боку сигаретної палички, що містить абсорбуючий матеріал 107 і обгорнуту в першу обгортку 108 фільтруючої вставки. Фільтр 104 також включає другу секцію 109 на мундштуковому кінці фільтра 104, що містить волокнистий фільтруючий матеріал 110, сформований у вигляді трубки й канал 111, що проходить по центру фільтруючого матеріалу 110, або по його осьовій області, як описано вище з посиланням на канал 12 на фіг. 1. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 112 фільтруючої вставки. Сигаретна паличка 102 включає кілька мікрокапсул 113, розташованих усередині неї в її осьовій області з боку фільтра, при цьому осьова область аналогічна по розташуванню й розміру області, що визначено для першої секції 6 фільтра курильного виробу 1, описаної вище, за винятком того, що розташована вона в сигаретній паличці 102. Вісь курильного виробу 101 уздовж сигаретної палички 102 і першої й другої секцій 106, 109 фільтра розташована, як показано лінією "а" на фіг. 6. У процесі використання, курильний виріб 101, показаний на фіг. 6, функціонує аналогічно курильному виробу 101, показаному на фіг. 3. Однак, замість руйнування декількох мікрокапсул 48 у секції фільтра перед, або в процесі викурювання курильного виробу 41, споживач руйнує кілька мікрокапсул 113, розташованих у сигаретній паличці 102. При цьому більша частина потоку вдихуваного курцем диму направляється, під дією другої секції 109 фільтра, через осьову область сигаретної палички 102 з боку фільтра, у якій знаходиться добавка, що модифікує дим, що вивільнився з мікрокапсул. Збільшений потік вдихуваного курцем диму підсилює подачу добавки, що модифікує дим, споживачеві, у результаті чого курильний виріб 101 може забезпечити поліпшену доставку добавки, що модифікує дим, споживачеві, у порівнянні зі звичайними курильними виробами. На фіг. 7 схематично представлений курильний виріб 121, що має фільтр відповідно до іншого варіанта виконання винаходу. Курильний виріб 121 має ті ж елементи, що й виріб 1, описаний з посиланням на фіг. 1, якщо нижче не зазначено інакше. Курильний виріб 121 включає сигаретну паличку 122, обгорнену в матеріал 123 обгортки, у цьому випадку, сигаретний папір, подовжньо з'єднаний з фільтром 124 обідковим матеріалом 125, що закриває фільтр 124 і частково матеріал 123 обгортки. Фільтр 124 включає першу секцію 126 фільтра на мундштуковому кінці фільтра 124, а не з боку сигаретної палички, що містить абсорбуючий матеріал 127 і капсулу 128, розташовану в її осьовій області, при цьому осьова область визначається так само, як і для першої секції 6 фільтра курильного виробу 1, описаної вище. Перша секція 126 обгорнена в першу обгортку 129 фільтруючої вставки. Капсула 128 містить добавку що дозволяє модифікувати вдихуваний курцем дим, що проходить через фільтр 124, у цьому випадку, ментоловий ароматизатор. Фільтр 124 також включає додаткову секцію 130 на його кінці з боку сигаретної палички, замість мундштукового кінця, що містить волокнистий фільтруючий матеріал 131, сформований у вигляді трубки й має по своєму центру або через осьову область наскрізний канал 132, за аналогією із другою секцією 10 фільтра 4 на фіг. 1. У даному прикладі, трубчаста секція фільтра сформована із джгута ацетату целюлози й обгорнена в другу обгортку 133 фільтруючої вставки. Першим сегментом 126 є сегмент із ацетату целюлози, сформований з використанням безперервних волокон ацетату целюлози й пластифікатора. Капсула 128 може бути введена у фільтруючий матеріал у процесі формування секції 126 фільтра з використанням існуючих процесів і устаткування. У даному прикладі, капсула 128 знаходиться усередині частини першої секції 126 фільтра, розташованої ближче до кінця, що знаходиться вище по потоку, першої секції 126 фільтра, або до другої секції 130 фільтра, ніж до кінця, що знаходиться нижче по потоку, першої секції 126 фільтра, або до мундштукового кінця курильного виробу 121. Зокрема, відстань "d" між центром капсули 128 і кінцем, що знаходиться вище по потоку, першої секції 126 фільтра становить приблизно 30 % повної поздовжньої довжини першої секції 126 фільтра. В альтернативних варіантах виконання, капсула 128 може бути розташована подовжньо по центрі усередині першої секції 126 фільтра або ближче до кінця, що знаходиться нижче по потоку, першої секції 126, ніж до кінця, що знаходиться вище по потоку. Хоча це й не показано на кресленнях, варіант виконання, наведений на фіг. 7, також може містити третю секцію фільтра, вище по потоку від другої секції 130 фільтра, відповідно до кожної із третіх секцій 74, 94 фільтра, описаних з посиланням на фіг. 4 і 5. У процесі використання, курильний виріб 121, показаний на фіг. 7, функціонує аналогічно курильному виробу 1, показаному на фіг. 1. Коли капсула 128 руйнується для вивільнення добавки, що модифікує дим, , більш сильний потік вдихуваного курцем диму направляється, 7 UA 115998 C2 5 10 15 20 25 30 35 завдяки дії другої секції 130 фільтра, через осьову область першої секції 126 фільтра, у якій було вивільнено вміст капсули 128. Відповідно, коли викурюється курильний виріб, збільшений потік вдихуваного курцем диму підсилює подачу споживачеві добавки, що модифікує дим, і курильний виріб 1 може забезпечити поліпшену доставку добавки, що модифікує дим, споживачеві, у порівнянні зі звичайними курильними виробами. Був наведений опис конкретних варіантів виконання винаходу, однак винахід не зводиться тільки до цих варіантів. Наприклад, хоча друга секція фільтра була описана вище як трубчаста частина з волокнистого фільтруючого матеріалу, вона може мати й іншу форму, наприклад, форму секції фільтруючого матеріалу з областями з більш низькою щільністю, що проходять по її осі. Крім того, трубчаста секція або інша секція зі зниженою щільністю в осьовій області, описана вище для деяких варіантів виконання, розташовується на мундштуковому кінці, однак у кожному з варіантів може використовуватися як центральна частина багатосекційних фільтрів або частини, що знаходиться вище по потоку, наприклад, вище по потоку від секції, де міститься добавка, що модифікує дим, при збереженні ефекту винаходу. Зокрема, наявність такої секції фільтра може сприяти проходженню вдихуваного курцем диму в осьову область курильного виробу як вище, так і нижче по потоку від цієї області, завдяки більш низькому опору всмоктуванню, що відповідає осьовій області. Перша, друга й (де є) і третя секції фільтра, описані вище, являють собою окремі сегменти. Хоча описані перша, друга й (де є) третя секції фільтра з'єднані одне з одним за допомогою обідкового матеріалу, після їхнього формування й до їхнього з'єднання вони являють собою окремі й елементи, що відрізняються одне від одного. Обідковий матеріал також з'єднує секції фільтра з відповідною сигаретною паличкою кожного варіанта виконання. В альтернативних прикладах кожного з описаних варіантів виконання, може використовуватися додаткова обгортка фільтруючої вставки для з'єднання першої, другої і (де є) третьої окремих секцій фільтра перед їхнім приєднанням до сигаретних паличок за допомогою обідкового матеріалу. Для розгляду різних аспектів винаходу, що заявляється, і його подання, даний опис показує на приватних прикладах різних варіантів виконання можливості реалізації винаходу (-ів) і забезпечення ефективної подачі добавок, що модифікують дим. Переваги й ознаки, наведені в описі, відносяться до варіантів виконання й не є вичерпними й (або) що виключають. Вони представлені тільки для поліпшення розуміння й роз'яснення заявлених ознак. Варто мати на увазі, що переваги, варіанти виконання, приклади, функції, ознаки, конструкції й (або) інші особливості винаходу не повинні розглядатися як обмежуючі винахід, обумовлені формулою, або еквіваленти формули, і що в рамках області домагань і (або) суті винаходу можуть бути використані інші варіанти виконання й модифікації. Різні варіанти виконання можуть, відповідно, містити, складатися з, або в основному складатися з різних комбінацій розкритих елементів, компонентів, ознак, частин, кроків, засобів і т.д. Крім того, винахід включає інші винаходи, не заявлені тут, але які можуть бути заявлені в майбутньому. ФОРМУЛА ВИНАХОДУ 40 45 50 55 1. Фільтр для курильного виробу, що включає: першу окрему секцію фільтра, що містить фільтруючий матеріал і добавку, що модифікує дим, розміщену в його осьовій області; і другу окрему секцію фільтра, з'єднану з першою секцією фільтра, що містить фільтруючий матеріал і щонайменше один канал, розташований в осьовій області фільтруючого матеріалу для напрямку диму, у процесі використання, через осьову область першої секції фільтра, у якій розташована добавка, що модифікує дим, при цьому добавка, що модифікує дим, розташована тільки в згаданій осьовій області фільтруючого матеріалу першої секції фільтра або в більшій концентрації в зазначеній осьовій області, у порівнянні із позаосьовими областями фільтруючого матеріалу першої секції фільтра, а друга секція фільтра сконфігурована з можливістю спрямування, у процесі використання, більшої частини диму через осьову область першої секції фільтра, ніж через її позаосьові області, і друга секція фільтра з'єднана з першою секцією фільтра так, що друга секція фільтра розташовується безпосередньо нижче по потоку від першої секції фільтра, коли вони введені в курильний виріб. 2. Фільтр за п. 1, у якому щонайменше один канал має більш низький опір диму, що проходить через нього, у порівнянні з іншими областями фільтруючого матеріалу першої секції фільтра. 3. Фільтр за п. 1, у якому каналом є порожній прохід через другу секцію фільтра. 8 UA 115998 C2 5 10 15 20 25 30 35 40 45 4. Фільтр за будь-яким з попередніх пунктів, у якому радіус осьової області фільтруючого матеріалу першої та/або другої секцій фільтра становить від 1 до 4 мм, а її центр розташований на осі курильного виробу. 5. Фільтр за будь-яким з попередніх пунктів, у якому перша секція фільтра містить суцільний фільтруючий матеріал з добавкою, що модифікує дим, поміщеною в його осьову область. 6. Фільтр за будь-яким з попередніх пунктів, у якому друга секція фільтра являє собою трубчасту секцію фільтра. 7. Фільтр за п. 6, у якому трубчаста секція фільтра сформована з волокнистого фільтруючого матеріалу. 8. Фільтр за будь-яким з попередніх пунктів, у якому добавка, що модифікує дим, являє собою інкапсульовану добавку. 9. Фільтр за п. 8, у якому добавка, що модифікує дим, міститься в капсулі, розташованій усередині першої секції фільтра в положенні поза поздовжньою центральною позицією усередині першої секції фільтра. 10. Фільтр за п. 9, у якому капсула розташована усередині першої секції фільтра в положенні на відстані від 1 до 10 мм від поздовжньої центральної позиції усередині першої секції фільтра. 11. Фільтр за будь-яким з пп. 1-7, у якому добавка, що модифікує дим, розташована на матеріалі-основі. 12. Фільтр за п. 11, у якому матеріалом-основою є нитка. 13. Фільтр за будь-яким з попередніх пунктів, що додатково включає третю окрему секцію фільтра, з'єднану з першою секцією фільтра так, що вона розташовується вище по потоку від першої секції фільтра, коли вона введена в курильний виріб. 14. Фільтр за п. 13, у якому третя секція фільтра містить волокнистий фільтруючий матеріал і гранульований абсорбуючий матеріал. 15. Фільтр за п. 14, у якому гранульований абсорбуючий матеріал розташований в області по окружності третьої секції фільтра або розподілений усередині фільтруючого матеріалу третьої секції фільтра, або містить частину гранульованого абсорбуючого матеріалу, розміщену в області по окружності третьої секції фільтра, і частину гранульованого абсорбуючого матеріалу, розподілену усередині третьої секції фільтра. 16. Курильний виріб, що включає фільтр за будь-яким з попередніх пунктів. 17. Курильний виріб за п. 16, у якому друга секція фільтра розташована безпосередньо нижче по потоку від першої секції фільтра й на мундштуковому кінці курильного виробу. 18. Курильний виріб, що включає: першу секцію, що містить матеріал, що генерує аерозоль, і добавку що модифікує аерозоль, розміщену в його осьовій області; і другу секцію, що містить фільтр, що має щонайменше один канал, розташований у його осьовій області, для спрямування, у процесі використання, аерозолю, вироблюваного матеріалом, що генерує аерозоль, через осьову область першої секції, і при цьому друга секція сконфігурована з можливістю спрямування, у процесі використання, більше аерозолю через осьову область першої секції, ніж через позаосьові області першої секції. 19. Курильний виріб за п. 18, у якому друга секція являє собою трубчасту секцію фільтра. 20. Курильний виріб за п. 19, у якому трубчаста секція фільтра сформована з волокнистого фільтруючого матеріалу. 21. Курильний виріб за будь-яким з пп. 18-20, у якому добавка, що модифікує аерозоль, знаходиться в більш високій концентрації в осьовій області, ніж у позаосьових областях матеріалу, що генерує аерозоль першої секції. 9 UA 115998 C2 10 UA 115998 C2 11 UA 115998 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
