Лінійна кулькова втулка та спосіб заповнення її кульками
Номер патенту: 15735
Опубліковано: 30.06.1997
Автори: Райнер Хефлінг, Карл-Хайнц Ройс, Манфред Біндер
Текст

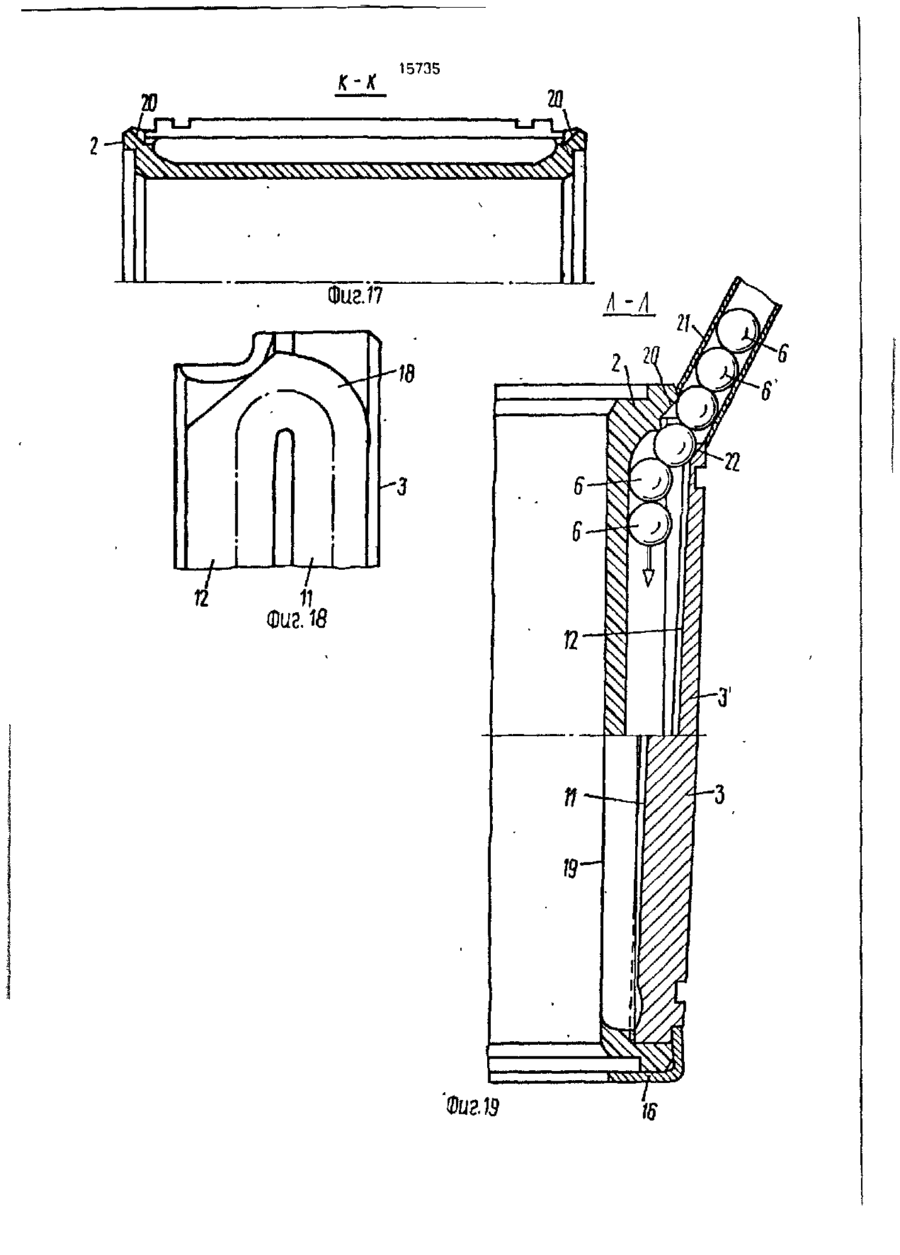

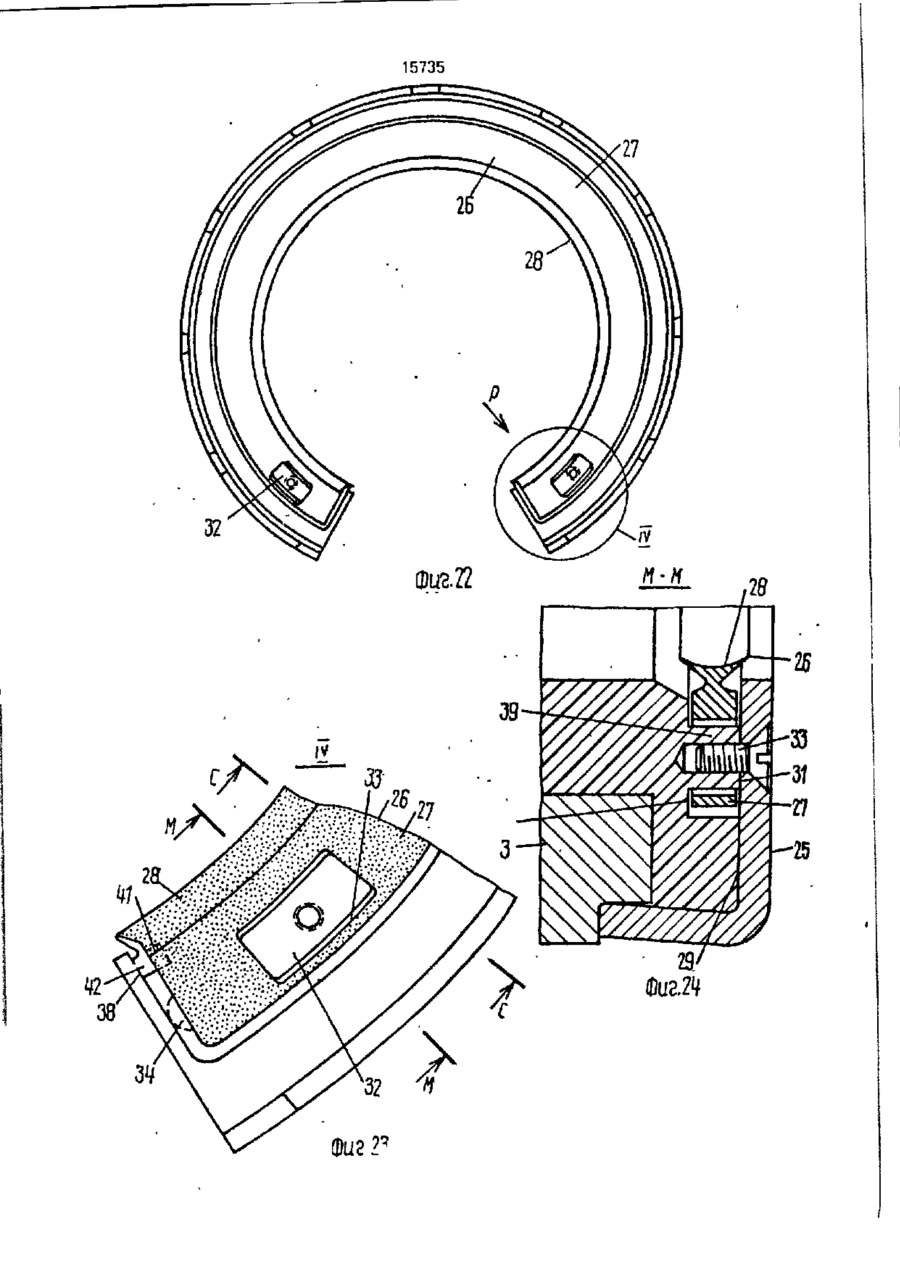

1. Линейная шариковая втулка, содержащая сепаратор с дорожками качения в виде рабочего и возвратного прямолинейных каналов, соединенных дугообразными соединительными участками, и с пазами, в которых установлены ограничительные пластины с беговыми дорожками на внутренней поверхности, идентичными беговым дорожкам сепаратора и разделенные центральным р е б р о м , прямолинейные участки рабочего и возвратного каналов расположены в различных уровнях, причем прямолин е й н ы й участок в о з в р а т н о г о канала расположен у внешней поверхности ограничительной пластины, прямолинейный участок рабочего канала открытым со стороны вала, о т л и ч а ю щ а я с я тем, что в нем выполнен загрузочный канал. 2. Втулка по п. 1 , о т л и ч а ю щ а я с я тем. что, по меньшей мере, на одном конце паза выполнена наклонная плоскость, соосная прямолинейному участку канала и образующая с поверхностью возвратного канала ограничительной пластины загрузочный канал 3. Втулка по п. 1 , о т л и ч а ю щ а я с я тем, что, по меньшей мере, на одном конце ограничительной пластины выполнен скос, образующий с поверхностью дорожки сепаратора загрузочный канал. 4. Втулка по п. 1, о т л и ч а ю щ а я с я тем, что на ограничительной пластине выполнена рабочая дорожка качения. 5. Втулка по п. 1 , о т л и ч а ю щ а я с я тем, что с двух сторон ограничительной пластины выполнены прямолинейные участки с постоянным профилем, пересекающиеся с дугообразными соединительными участками. 6. Втулка по п. 1, о т л и ч а ю щ а я с я тем, что центральное ребро выполнено с постоянным профилем. 7. Втулка по п. 1 , о т л и ч а ю щ а я с я тем, что она снабжена концевымистяжными элементами в виде стаканов, расположенных на каждом торце втулки 8. Способ заполнения линейной шариковой втулки с загрузочным каналом, образованным скосом одного из элементов пары ограничительной пластины, закрепленной на сепараторе с помощью стяжных элементов и рабочей дорожкой качения сепаратора путем ввода шариков между дорожками качения и сепаратора и пластины, о т л и ч а ю щ и й с я тем, что снимают с одного конца пластины стяжной элемент и отводят его вверх, а шарики вводят в загрузочный канал через скос, после чего ограничительную пластину устанавливают в рабочее положение и фиксируют ее с помощью вновь установленного стяжного элемента. С > ел со ел о 15735 Изобретение относится к машиностроехности через шлицы 9 сепаратора 2 для нию, в частности к линейным шариковым обеспечения прилегания к валу. Оба прямовтулкам. линейных ряда 7 и 8 шариков прилегают к Целью изобретения является облегчевнутренней окружной поверхности 5-той ние монтажа путем обеспечения возможно- 5 или иной ограничительной пластины 3. Расти использования автоматического бочий ряд 7 шариков и возвратный 8 шаризаполнительного устройства с одновременков соединены посредством дугообразных ным снижением или предотвращением рядов шариков 10. Ограничительные плаопасности нарушения движения шариков в стины 3 удерживаются с геометрическим запроцессе эксплуатации. 10 мыканием в сепараторе 2, однако имеют На фиг. 1 показано продольное сечение определенный зазор, обеспечивающий возлинейной шариковой втулки; на фиг. 2 можность движения, На фиг. 3 и 4 показана сечение А-А; на фиг, 3 - вид на внутреннюю отдельная ограничительная пластина 3. Эта сторону одной ограничительной пластины; ограничительная пластина 3 выполнена на на фиг. 4 - вид на конец ограничительной 15 базе профильного стержня, профиль котопластины; на фиг. 5 - сечение по Б-Б фиг. 3; рого показан на фиг. 4. Ограничительная на фиг. 6 - выносной элемент 1 на фиг. 5; на пластина 3 содержит рабочий прямолинейфиг. 7 - концевой участок ограничительной ный участок 11 дорожки качения и возвратнластины; на фиг. 8 - сечение по В-В фиг. 7; ный, прямолинейный участок 12 дорожки на фиг. 9 - сечение Г-Ґ фиг. 7; на фиг. 10 - 20 качения, расположенные на разных уровнях сечение по Д-Д фиг. 8; на фиг, 11 - сечение по отношению к внешней окружной поверЕ-Е фиг. 8; на фиг. 12 - схема плоскостей с хности 4. Рабочий участок 11 дорожки качетабличным определением нижней плоскония служит для приема рабочего ряда 7 сти дорожки качения на концевом участке шариков, а прямолинейный участок 12 доограничительной пластины по фиг. 7; на фиг. 25 рожки качения - для приема возвратного 13 - поперечное сечение сепаратора вдоль ряда 8 шариков. Оба прямолинейных участлинии А-А фиг. 1 после удаления ограничика 11 и 12 дорожки качения соединены межтельных пластин и шариков; на фиг. 14 ду собой с помощью дугообразных участков выносной элементII фиг. 13; на фиг. 15-вид дорожки качения, Прямолинейные участки на сепаратор по стрелке Ж фиг, 13; на фиг. 30 11 и 12 дорожки качения выполнены с посто16 - продольное сечение сепаратора И-И янным профилем до концов ограничительфиг. 13; на фиг, 17- продольное сечение К-К ной пластины 3. Между прямолинейными фиг. 13; на фиг. 18 - концевая часть ограниучастками 11 и 12 расположено центральчительной пластины с одной концевой сконое ребро 13, имеющее постоянный профшенной поверхностью; на фиг. 19 - сечение 35 иль по всей длине и пересекающееся с Л-Л фиг. 15; на фиг. 20 - вариант выполнедугообразными участками дорожки качения втулки с частично кольцевым сепаратония. Как показано на фиг, 6, внешняя окружром; на фиг. 21 - выносной элемент II) фиг. ная поверхность 4 выполнена 20; на фиг. 22 - шариковая втулка со снятым искривленной. Прямолинейные участки 11, одним концевым кольцом; на фиг. 23 - вы- 40 12 дорожки качения закруглены с радиусом носной элемент IV фиг. 22; на фиг. 24 кривизны, равным или превышающим радисечение М-М фиг. 23; на фиг. 25 - сечение ус шариков 10. С-С фиг. 23; на фиг. 26 - вид Р фиг. 22; на На концах ограничительной пластины фиг. 27 - продольная уплотнительная план(фиг. 5) выполнены отверстия 14 и 15. Отверка фиг, 26; на фиг. 28 - ограничительная 45 стия 14 предназначены для установки имепластина фиг. 6. ющих форму стаканов стяжных элементов 16, которые фиксируют ограничительную Втулка 1 содержит сепаратор 2, выполпластину 3 и запирающие шайбы 17 на сененный из твердой упругой пластмассы. В параторе 2, В отверстиях 15 устэнавливаютсепараторе 2 вставлены ограничительные пластины 3, с внешней окружной поверхно- 50 ся стопорные кольца для фиксации шариковой втулки в приемном отверстии. стью 4, прилегающей к отверстию в корпусе Детальное выполнение дорожки качения подшипника и с внутренней окружной попоказано на фиг. 7-11. Дугообразные участверхностью 5. Ограничительные пластины 3 ки 18 дорожки качения выполнены на провыполнены из твердого материала, в частно55 тяжений приблизительно 180° и имеют сти, из закаленной стали. Во втулку вставприблизительно кольцевую форму. лен комплект шариков 6. Каждый комплект Снижение уровня от прямолинейного шариков образует один рабочий ряд 7 шариучастка 11 дорожки качения к прямолинейков и один возвратный ряд 8 шариков, Рабоному участку 12 дорожки качения начинаетчие ряды 7 шариков выступают ся на одном концевом участке относительно внутренней окружной повер 15735 лотнения 26, которые удерживаются на сепрямолинейного участка 11 дорожки качепараторе с помощью концевых колец. Кольния. В результате этого основание дугообцевые уплотнения состоят из базового тела разного участка 18 дорожки качения 27 и уплотнительной манжеты 28. Уплотнирасположено в области пересечения с прямолинейным участком 11 дорожки качения 5 тельная манжета 28 предназначена для прилегания к валу 23 (см. фиг. 20). лежит на более низком уровне. Перепад Базовое тело 27 уплотнительного кольуровней на кольцевом участке равен 2° как ца, как показано на фиг. 23. 24, 25, крепится показано на фиг. 8. Перепад уровней в облав кольцевой выемке 29 сепаратора. Базовое сти дугообразного участка 18 дорожки качения равен приблизительно 5°, что 10 тело расположено с осевым зазором, обраобеспечивает отсутствие скачкообразного зованным поверхностью 30 сепаратора 2 и перехода уровней. Продольное расширение ориентированной в осевом направлении концевого участка является достаточно поверхностью 31 концевого кольца. большим, что обеспечивает возможность Радиальный зазор необходим для того, непрерывного разгружения нагруженных 15 чтобы обеспечить возможность прилегания шариков перед входом в дугообразный учакольца при изменении угла наклона вала 23 сток 18 дорожки качения. Это справедливо относительно сепаратора. Одновременно также для шариков, поступающих в рабочую необходимо предотвратить проворачивазону. За счет этого обеспечивается равноние колец, т.к. в противном случае кольца мерное и свободное от толчков движение 20 могут за одну или другую поверхность сепашариков. ратора или сместиться относительно них. В На фиг. 12 с 1 по 7 обозначены различконцевых частях уплотнения выполнены куные точки измерения величины уровня пелачки 32 (см, фиг. 23 и 24), при этом отверрехода закругления дугообразного участка. стия имеют размер, превышающий ширину Величины уровня касаются высоты уровня в 25 кулачка, в результате чего сохраняется рамиллиметрах на основании дорожки качедиальный зазор. Кулачки расположены искния относительно уровня основания рабочелючительно в концевых частях го участка 11 дорожки качения, который уплотнительного кольца. Высота кулачка равен 0. Дополнительно шарики направляпревышает толщину базового телэ 27. Коиются с помощью сепаратора 2. Направляю- 30 цевое кольцо соединено с сепаратором 2 с щие поверхности в сепараторе 2 выполнены помощью резьбового соединения. Резьбос высокой точностью так, что они без смещевое соединение представляет собой винт 33 ния примыкают к направляющим поверхнос потайной головкой, которая ввинчена в стям ограничительных пластин. На фиг. 13 кулачок 32. Т.к. высота кулачка превышает показан сепаратор2 при удаленных пласти- 35 толщину базового тела 27, то при жесткой нах 3. В сепараторе выполнены шлицы 19, затяжке винта с потайной головкой не прокоторые частично обеспечивают возможисходит заклинивания базового тела, соность прохождения шариков рабочего ряда. храняется также и радиальный зазор. На фиг. 14 и 15 показан загрузочный Периферийная фиксация кольцевых уплотканал 20, в который устанавливается запол- 40 нений может также осуществляться с понительная труба, показанная на фиг. 19. При мощью выступов 34(см. фиг. 23). С помощью этом верхний концевой стяжной элемент 16, одних только концевых уплотнений проблевыполненный в виде стакана, снят, а ограма уплотнения не может быть полностью ничительная пластина 3 может быть переверешена. Как показано на фиг. 20 - 23, а дена в наклонное положение, в результате 45 также фиг. 26 и 27 показаны продольные чего обеспечивается возможность ввода уплотнительные планки 35 с корневой часшариков. Заполнение шариками б возвраттью 36 и прилегающие к валу 23 язычковой ного ряда облегчается за счет выполнения частью 37. Корневая часть 36 вставляется в скоса 22, осевом направлении в паз 38 сепаратора 2. На фиг. 20 показана линейная шарико- 50 Пазы 38 выполнены периферийно расвая втулка (вариант выполнения). Во втулке ширяющимися в концевых участках, в рерасположен вал 23, поддерживаемый станизультате чего образуются опорные плечи 39 ной 24, сепаратор 2 выполнен в форме час(фиг. 26), Корневые части 40 продольных тичного кольца. На концах сепаратора уплотнительных планок 35 содержат в осевыполнены аыемки 25, которые также име- 55 вых концевых областях периферийно выстуют форму частичного кольца. Для предотвпающие выступы 41, которые прилегают к ращения проникновения грязи в области опорным плечам 39. Продольные уплотнишариков предусмотрены уплотнения. тельные планки 35 снабжены концевыми На фиг. 1 показаны запирающие шайбы элементами 42 с постоянным профилем с 17. Они представляют собой кольцевые упкорневой 36 и язычковой 37 частями, кото 15735 рые выступают за выступы 41 в осевом направлении и входят в кольцевую выемку сепаратора и за счет прилегания концевых элементов 42 и упяотнительных колец обеспечивается полное уплотнение промежуточного пространства между валом 23 и сепаратором 2. На фиг. 27 показана уллотнительная планка 35 перед монтажом. В осевом направлении за выступами 41 на концах планки расположены элементы 43, которые при монтаже продольной уплотнительной планки обеспечивают возможность ее растяжения части планки, расположенной между выступами 41, при котором выступы 41 имеют возможность их смещения через плечи. После монтажа элементы 43 отделяются и освобождают планку. На фиг. 28 показана ограничительная в пластина 3, внешняя поверхность 4 которой схематически изображена на фиг. 6. Внешняя поверхность 4 содержит центральный, прямолинейно проходящий продольный участок f, к которому через переходные закругления g с радиусом gl кривизны примыкает осевой продольный 5 10 15 20 25 8 участок h, который также я вляется прямолинейным. Продольный участок h образует с продольным участком f угол а** 35°. Длина І рабочего ряда шариков составляет 100200%, предпочтительно от'130 до 180% диаметра вала 23. длина центрального продольного участка f составляет 2-15%, предпочтительно 5-10% от диаметра вала 23; радиус gl кривизны переходного закругления g составляет более 100%, предпочтительно более, чем 150% Угол а наклона составляет 25-45°. Это обеспечивает способность ограничительных пластин 3 к опрокидыванию или качанию, а за счет прямолинейности в центральной части сжатие поверхностей относительно охватывающего отверстия подшипника уменьшается настолько, что величина износа остается небольшой Внешняя поверхность 4 ограничительных пластин имеет радиус закругления, равный радиусу окружной поверхности приемного отверстия подшипника, в результате чего обеспечивается плоскостное прилегание ограничительных пластин к стенкам отверстия подшипника. Фиг1} 15T35 8 Фиг.2 Фиг. З 6-6 /5 ,Щ І4ШШШЯ Іп фиг,5 15735 3 fi /5 •г -г 3-3 72 Hue. 9 Фигб 15735 E-E n Фиг 10 ; о я гпч 2 -0,01 R 2.11 3 -0J6 R 111 4 - I B ? 2.27 £ -7.50 і" 2.27 6 - Ш J? 2.27 7 -1,50 Я 11 Фиг я 15/35 Шиг.7б к-к 15735 Фиг. 77 h -Л $U2.19 15735 38 Шг2\ 27 Фиг 27 Шиг.25 \ с 41 42 Фиг.26 11 37 шаг.27 15735 Упорядник Замовлення 4198 Техред М Моргентал Коректор А. Обручар Тираж . Підписне Державне патеитне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.Ґагаріна, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюLinear ball bushing and method to fill it with balls
Назва патенту російськоюЛинейная шариковая втулка и способ заполнения ее шариками
МПК / Мітки
МПК: F16C 29/06
Мітки: заповнення, кульками, лінійна, втулка, спосіб, кулькова
