Центруюча втулка для оптичного з’єднувача

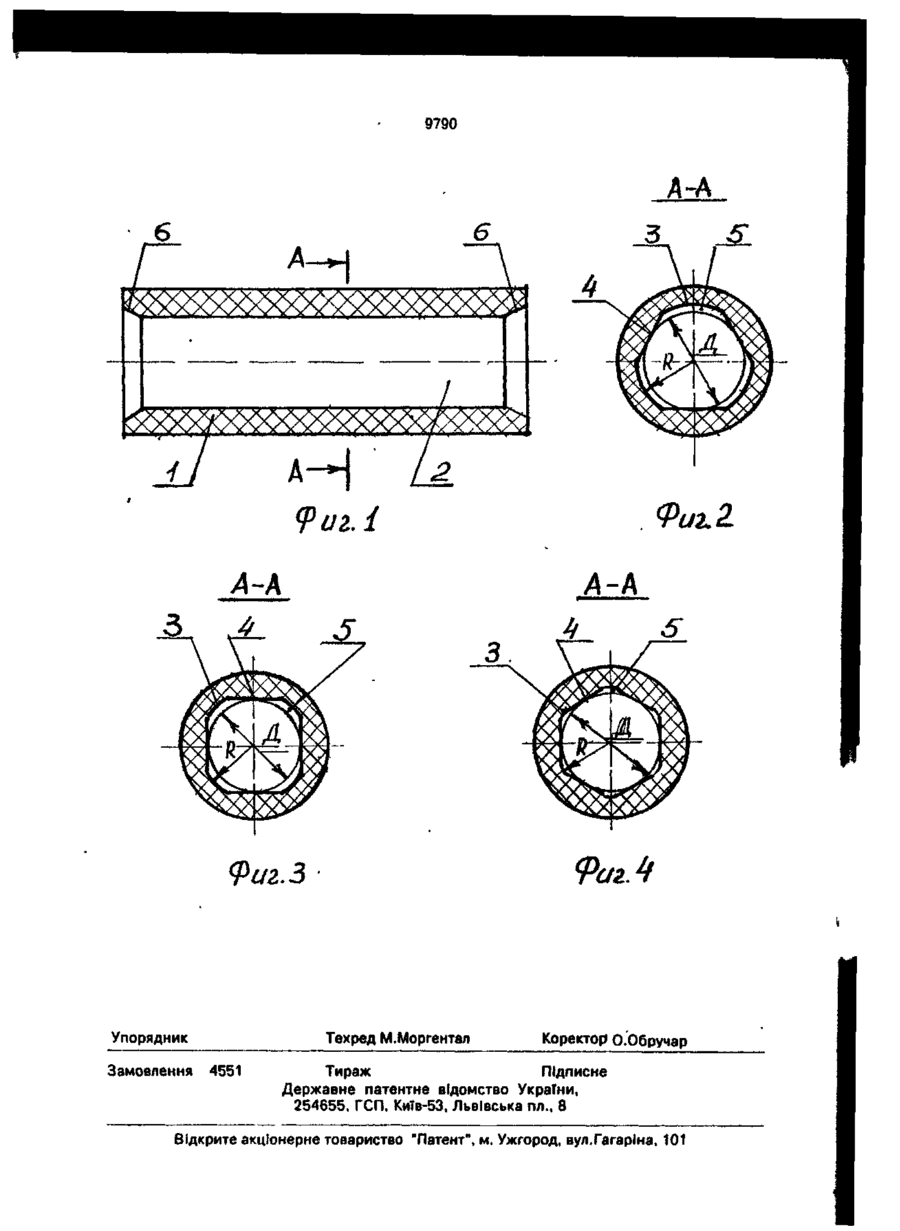

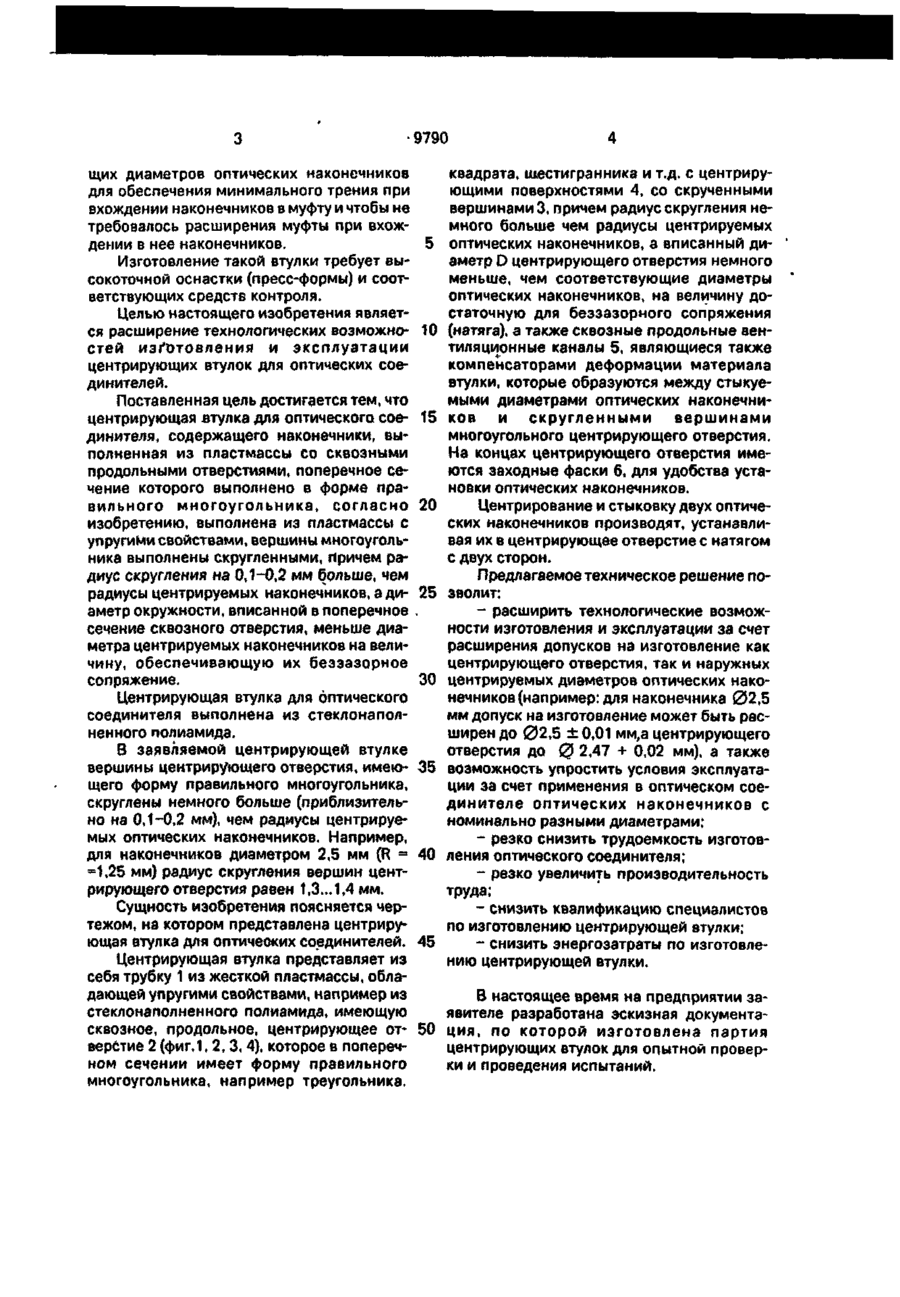

1. Центрирующая втулка для оптического соединителя, содержащего наконечники, выполненная из пластмассы со сквозным продольным отверстием, поперечное сечение которого выполнено в форме правильного многоугольника, о т л и ч а ю щ а я с я тем, что она выполнена из пластмассы с упругими свойствами, вершины многоугольника выполнены скругленными, причем радиус скруглення на 0,1-0,2 мм больше, чем радиусы центрируемых наконечников, а диаметр окружности, вписанной в поперечное сечение сквозного отверстия меньше диаметра центрируемых наконечников на величину, обеспечивающую их беззазорное сопряжение. 2. Центрирующая втулка для оптического соединителя по п . 1 , о т л и ч а ю щ а я с я тем, что она выполнена из стеклоиаполненного полиамида. Изобретение относится к области производства разъемов для оптических кабелей, преимущественно в промышленности средств связи. оборудования и соответствующих средств контроля. N Кроме того, в таких жестких прецизионных втулках, имеющих круглое сечение, необходимо выполнять вентиляционные каналы (радиальное отверстие, как это выполнено в [1] или (продольный паз, как это выполнено в [2], для удаления воздуха из-за возникающего поршневого эффекта при стыковке оптических наконечников. Известен также оптический соединитель, в состав которого входит центрирующая муфта из пластмассы [3]. причем центрирующее отверстие в поперечном сечении выполнено в форме правильного многоугольника. Недостатком данной конструкции также является высокая точность изготовления центрирующего отверстия и соответствую Известны оптические соединители, в которых цилиндрические оптические наконечники (штеккеры) центрируются и стыкуются в жесткой прецизионной втулке [1] и [2]. Недостатками данных центрирующих втулок является то, что диаметр центрирующей поверхности должен быть выполнен с точностью, соответствующей диаметру оптического наконечника. Требования, предъявляемые к такому ц е н т р и р у ю щ е м у отверстию, по крутости, точности и чистоте поверхности, высоки. В изготовлении они трудоемки, так как требуют прецизионного С > о о 9790 щих диаметров оптических наконечников для обеспечения минимального трения при вхождении наконечников в муфту и чтобы не требовалось расширения муфты при вхождении в нее наконечников. 5 Изготовление такой втулки требует высокоточной оснастки (пресс-формы) и соответствующих средств контроля. Целью настоящего изобретения является расширение технологических возможно- 10 стей изготовления и эксплуатации центрирующих втулок для оптических соединителей. Поставленная цель достигается тем, что центрирующая втулка для оптического сое- 15 динителя, содержащего наконечники, выполненная из пластмассы со сквозными продольными отверстиями, поперечное сечение которого выполнено в форме правильного многоугольника, согласно 20 изобретению, выполнена из пластмассы с упругими свойствами, вершины многоугольника выполнены скругленными, причем радиус скругления на 0,1-0,2 мм больше, чем радиусы центрируемых наконечников, а ди- 25 аметр окружности, вписанной в поперечное . сечение сквозного отверстия, меньше диаметра центрируемых наконечников на величину, обеспечивающую их беззазорное сопряжение. 30 Центрирующая втулка для оптического соединителя выполнена из стеклонаполненного полиамида. В заявляемой центрирующей втулке вершины центрирующего отверстия, имею- 35 щего форму правильного многоугольника, скруглены немного больше (приблизительно на 0,1-0,2 мм), чем радиусы центрируемых оптических наконечников. Например, для наконечников диаметром 2,5 мм (R = 40 =1,25 мм) радиус скругления вершин центрирующего отверстия равен 1,3...1,4 мм. Сущность изобретения поясняется чертежом, на котором представлена центрирующая втулка для оптических соединителей. 45 Центрирующая втулка представляет из себя трубку 1 из жесткой пластмассы, обладающей упругими свойствами, например из стеклонаполненного полиамида, имеющую сквозное, продольное, центрирующее от- 50 верстие 2 (фиг,1, 2, 3, 4), которое в поперечном сечении имеет форму правильного многоугольника, например треугольника. квадрата, шестигранника и т.д. с центрирующими поверхностями 4, со скрученными вершинами 3, причем радиус скругления немного больше чем радиусы центрируемых оптических наконечников, а вписанный диаметр D центрирующего отверстия немного меньше, чем соответствующие диаметры оптических наконечников, на величину достаточную для беззазорного сопряжения (натяга), а также сквозные продольные вентиляционные каналы 5, являющиеся также компенсаторами деформации материала втулки, которые образуются между стыкуемыми диаметрами оптических наконечников и скругленными вершинами многоугольного центрирующего отверстия. На концах центрирующего отверстия имеются заходные фаски 6, для удобства установки оптических наконечников. Центрирование и стыковку двух оптических наконечников производят, устанавливая их в центрирующее отверстие с натягом с двух сторон. Предлагаемое техническое решение позволит: - расширить технологические возможности изготовления и эксплуатации за счет расширения допусков на изготовление как центрирующего отверстия, так и наружных центрируемых диаметров оптических наконечников (например: для наконечника 02,5 мм допуск на изготовление может быть расширен до 02,5 ± 0,01 мм,а центрирующего отверстия до 0 2,47 + 0,02 мм), а также возможность упростить условия эксплуатации за счет применения в оптическом соединителе оптических наконечников с номинально разными диаметрами; - резко снизить трудоемкость изготовления оптического соединителя; - резко увеличить производительность труда; - снизить квалификацию специалистов по изготовлению центрирующей втулки; - снизить энергозатраты по изготовлению центрирующей втулки. В настоящее время на предприятии заявителе разработана эскизная документация, по которой изготовлена партия центрирующих втулок для опытной проверки и проведения испытаний. 9790 A-A Фиг.1 A-A A-A Фиг. 3 Упорядник Замовлення Техред М.Моргентал 4551 Коректорі О.Обручар Тираж Підписне Державне патентне відомство України, 254655, ГСП, Ки7в-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул.ГагарІна, 101
