Система зв’язку (варіанти)

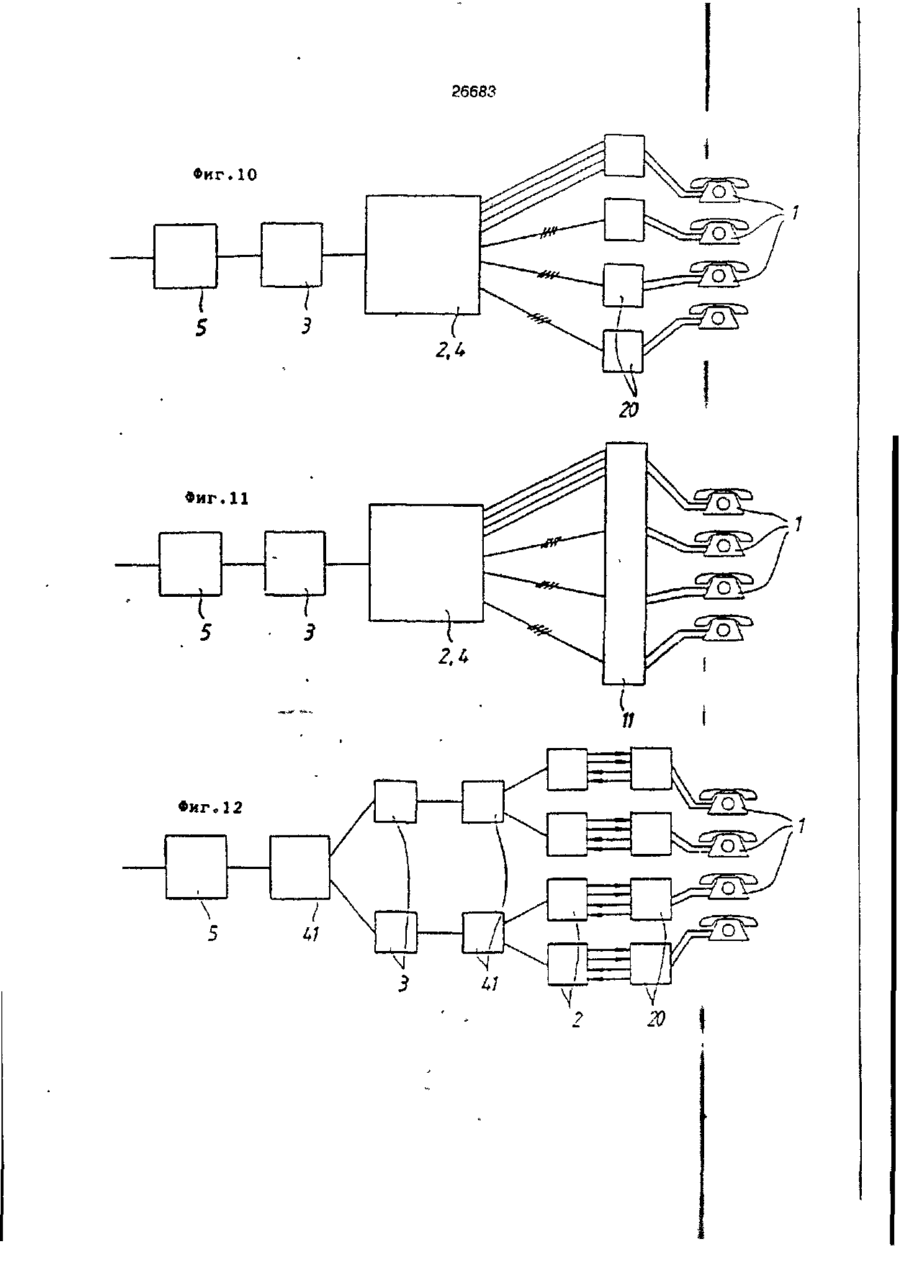

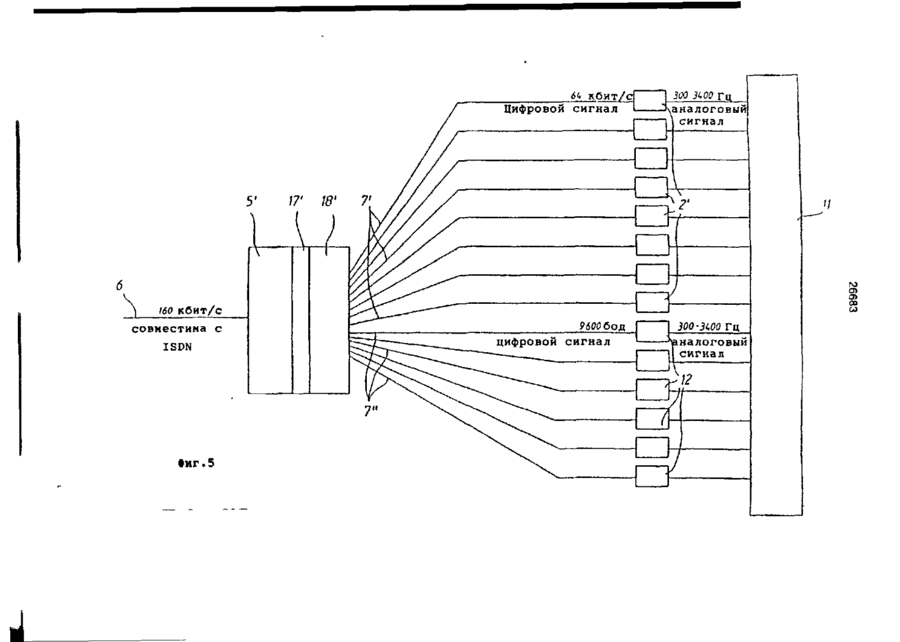

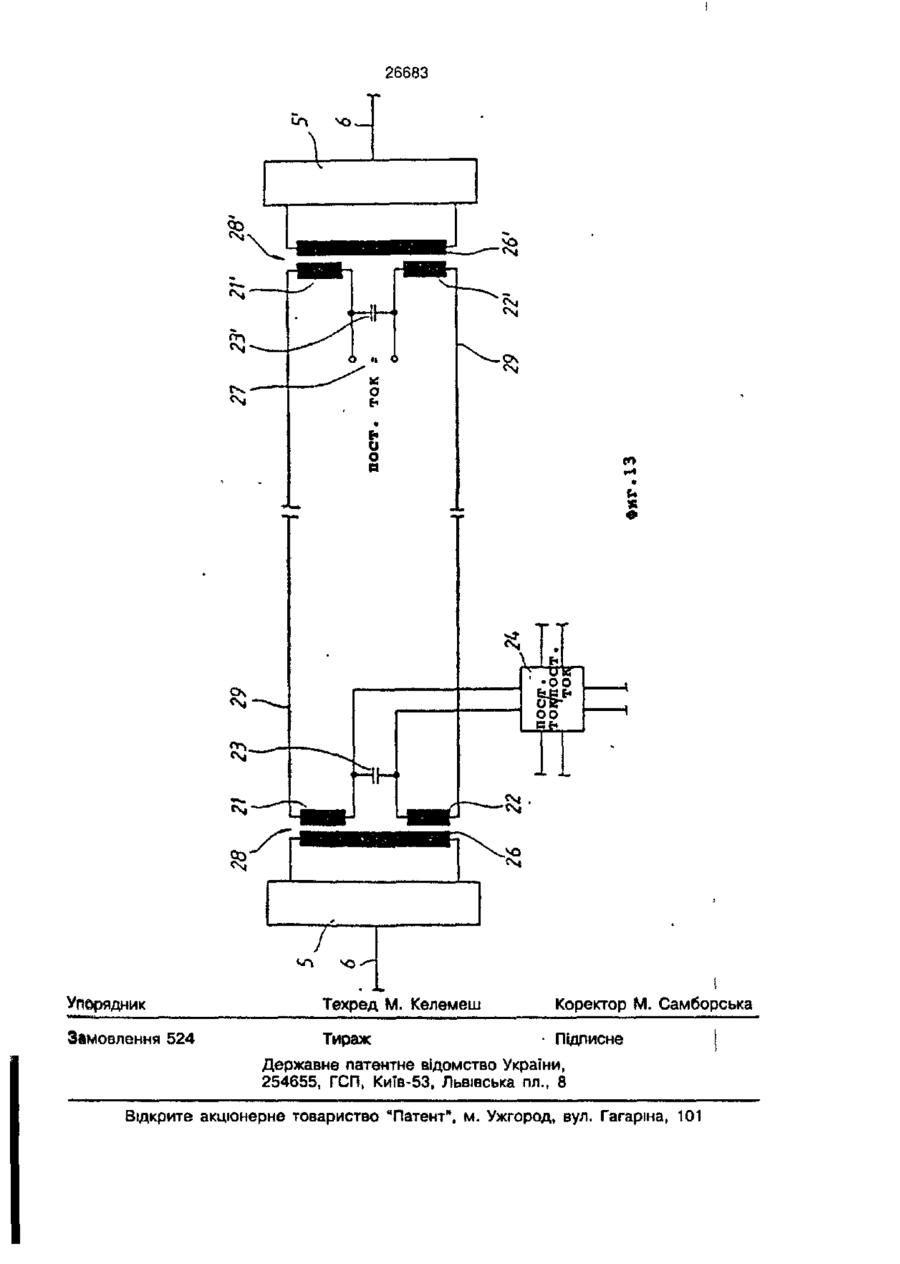

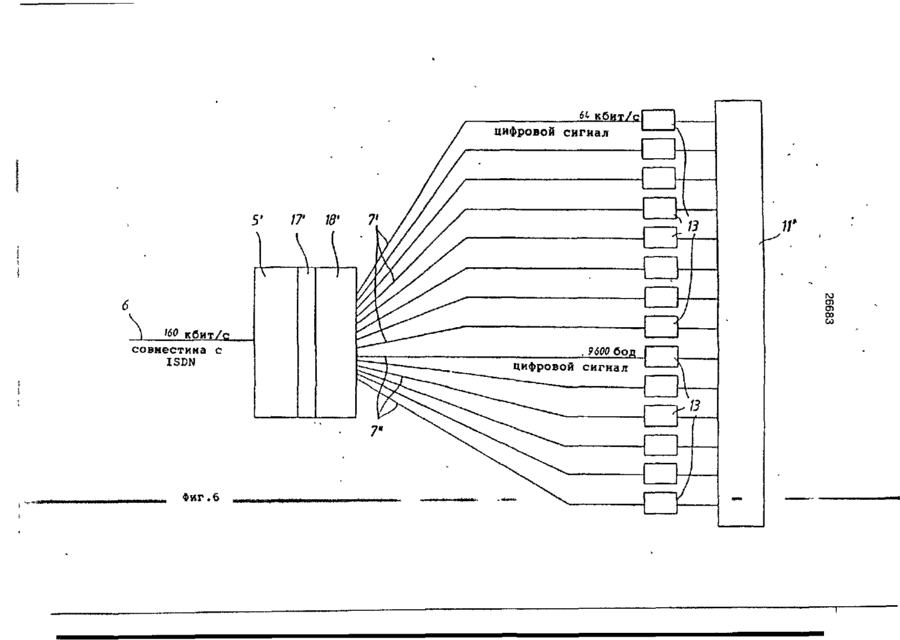

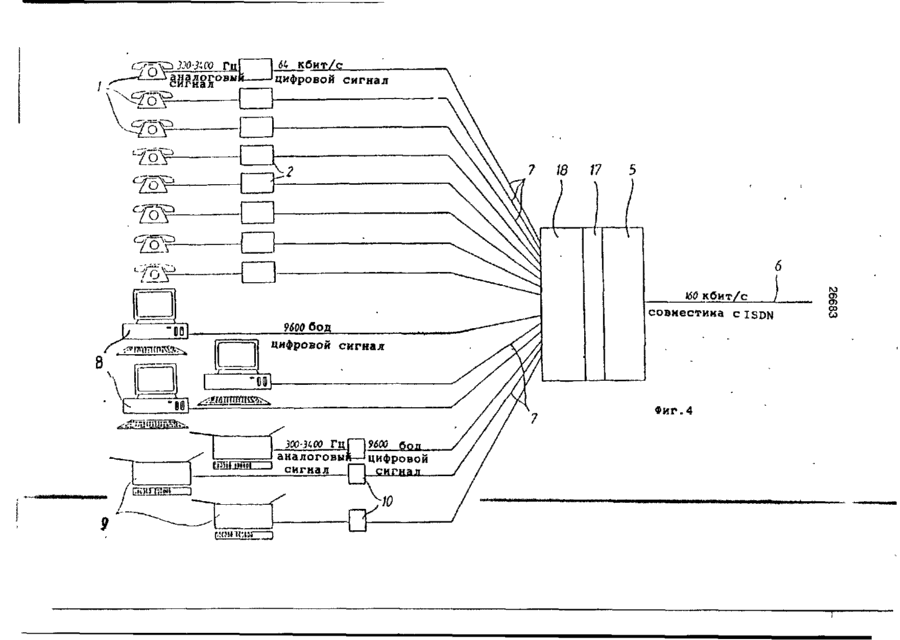

1. Система связи, в частности телефонной, в которой абоненты соединены с телефонной станцией линией связи, о тл и ч а ю щ а я с я тем, что на конце линии со стороны станции и со стороны абонента установлено по одному двунаправленному мультиплексору - демультиплексору, подключенному через двунаправленные модемные схемы, которые модулируют и демодулируют данные в соответствии с предусмотренной системой связи, и что к мультиплексорам - демультиплексорам подключены двунаправленные схемы уплотнения - разуплотнения, к которым подключены абоненты через двунаправленные аналого-цифровые преобразователи или коммутационное устройство телефонной станции - через схемы управления. 2. Система связи, в частности телефонной, в которой абоненты соединены линией связи с телефонной станцией, о т л и4ч а ю щ а я с я тем, что на конце линии со стороны станции и со стороны абонента включено по двунаправленной модемной схеме, которая модулирует и демодулирует, в соответствии с предусмотренной системой связи, данные, к одной модемной схеме подключена двунаправленная схема уплотнения - разуплотнения, а к другой - двунаправленный мультиплексор - демультиплексор, к которому подключены абоненты через двунаправленные аналого-цифровые преобразователи или коммутационное устройство телефонной станции - через схемы управления. 3. Система связи по п. 1 или 2, о тл и ч а ю щ а я с я тем, что на стороне абонента к мультиплексору - демультиплексору, кроме телефонных аппаратов, в качестве абонентов подключены дополнительные абоненты, а именно, приборы, такие, как компьютеры, телефаксы или телетайпы, при необходимости через модемы или дополнительные двунаправленные мультиплексоры - демультиплексоры, а на стороне станции выходы мультиплексора-демультиплексора, при необходимости с промежуточным включением дополнительных мультиплексоре в-демультиплексоров, через схемы управления соединены с коммутационным устройством. 4. Система связи по п. 1 или 2, или 3, о т л и ч а ю щ а я с я тем, что в коммутационных устройствах с аналоговым управлением сигналами соответствующие телефонным аппаратам схемы управления образованы двунаправленными аналого-цифровыми преобразователями, а соответствующие приборам схемы управления образованы модемами. 5. Система связи по п. 1 или 2, или 3, о т л и ч а ю щ а я с я тем, что в С > 26683 6. Система связи по одному из пп. 1 - 4, о т л и ч а ю щ а я с я тем, что параллельно модемным схемам со стороны станции и со стороны абонента включено параллельно по трансформатору, в котором симметрично выполненные вто ричные обмотки соединены друг с другом через конденсатор, причем к выводам конденсатора, подключенного к трансформатору со стороны станции, подключен источник постоянного напряжения, а к конденсатору трансформатора со стороны абонента подключен преобразователь постоянного тока в постоянный, и оба конца вторичных обмоток обоих трансформаторов соединены друг с другом линиями передачи. Изобретение относится к системе связи, особенно телефонной связи, в которой абонент линией соединен с автоматической телефонной станцией. В известных системах связи можно лишь вести или принимать последовательно друг с другом разговоры с подключенных телефонных аппаратов. Задачей изобретения является устранение этого недостатка и создание системы связи, которая позволяла бы одновременно передавать по линии связи несколько разговоров. Согласно изобретению этого достигают за тот счет, что на концах линии со стороны телефонной станции и со стороны абонента подключено по одному двунаправленному мультиплексору через также двунаправленный модем, которые модулируют информацию соответственно предусмотренной системе передачи, и демодулируют ее, и что к мультиплексорам подключены схемы уплотнения и разуплотнения, к которым абоненты подключены через двунаправленные аналого-цифровые преобразователи или устройство коммутации телефонной станции при необходимости через схемы управления. Согласно изобретению это может быть также достигнуто за тот счет, что на концах линии со стороны станции и со стороны абонента подключено по двунаправленному модему, который модулирует и демодулирует в соответствии с системой связи данные, к одному модему подключена схема уплотнения или разуплотнения, а к другому - двунаправленный мультиплексор, к которым подключены абоненты через двунаправленные аналогоцифровые преобразователи или коммутационное устройство телефонной станции через схемы управления. Посредством этих мероприятий можно по одной существующей линии между абонентами и телефонной станцией в зависимости от качества линии или всего соединения проводить одновременно определенное количество разговоров или передавать другую информацию. Так, например, по линии длиной 5^8 км и с диаметром жил 0,6 мм можно передавать до четырех телефонных сигналов одновременно без снижения качества сигналов. При этом каждый речевой канал может быть заменен тремя параллельными телефаксами или эквивалентными им каналами данных на 9600 бод. За счет этого можно, например, передавать два телефонных разговора и шесть телефаксных передач или три разговора и три телефаксных передачи одновременно по одной абонентской линии. За счет мероприятий, согласно изобретению, можно обеспечить, чтобы обычные длины линий и сечения жил обеспечили передачу информации с битовыми ошибками менее Ю-6. Перекрываемые без регенераторов сигнала расстояния достигают 2-10 км, в зависимости от качества линий, напр, сечения жил, состояния линии и наличия ответвлений или кусков линии различного сечения. При этом возможно фантомное питание абонентов от телефонной станции за счет использования на линии формата данных без постоянной составляющей; что позволяет обеспечить работу связи при общем отсутствии питания от электросети у абонентов. Подключенные к линии двунаправленные модемные схемы могут модулировать и демодулировать информацию напр, по стандарту ССГГТ. В принципе, однако, модуляция и демодуляция может произво коммутационных устройствах с цифровым управлением сигналами схемы управления образованы абонентскими схемами с цифровыми выходами сигналов. 5 10 15 20 25 30 35 40 26683 6 имеющихся аналого-цифровых преобрадиться и по другим нормам и точкам зрезователях и не требуются. ния. С помощью решения, согласно изобСогласно изобретению, можно преретению, для обычных длин линий связи дусмотреть, что параллельно модемам на и диаметров жил как правило можно од- 5 телефонной станции и у абонента подкновременно передавать четыре разговолючено по трансформатору, в которых ра. Согласно изобретению может быть пресимметрично выполненные вторичные обдусмотрено, что на стороне абонента к мотки каждого трансформатора соединемультиплексору кроме телефонных аппаны конденсатором друг с другом, причем ратов в качестве абонентов могут быть 10 к выводам конденсатора на телефонной подключены и другие устройства, такие, станции подключен источник постоянного как компьютер, телефакс или телетайп, тока, а к выводам конденсатора у абопри необходимости через модемы или донента подключен статический преобразополнительные мультиплексоры, а на стователь постоянного тока, а оба конца второне телефонной станции выходы муль- 15 ричных обмоток обоих трансформаторов типлексора при необходимости соединесоединены друг с другом проводами лины через дополнительные мультиплексоний передачи ры или схемы управления далее с коммуПосредством этих мероприятий можтационным устройством. но абонентское устройство питать напряПосредством таких мероприятий мож- 20 жением с телефонной станции, без устано передавать одновременно с разговоновки батареи у абонента, которая связарами информацию между компьютерами, на с проблемами ухода и обслуживания. телефаксами или телетайпами. На фиг. 1 показана абонентская сторона системы связи согласно изобретеПредусмотренный для передачи цифровой формат данных позволяет также 25 нию; на фиг 2 ~ соответствующая станподразделять каналы. Имеется принциционная сторона телефонной станции с пиальная возможность при соответствуюаналоговым подключением к абонентам; щем развитии системы заменять один рена фиг. З ~ соответствующая станционная чевой канал тремя телексными, телефакссторона телефонной станции с цифровым ными или модемными каналами каждый 30 подключением абонентов; на фиг. 4 - абона 9600 бод. нентская сторона еще одной системы связи согласно изобретению; на фиг. 5 В устройстве, согласно изобретению, станционная сторона, принадлежащая этой без каких-либо изменений можно сразу системе, с аналоговым подключением абоиспользовать для подключения обычные Телефонные аппараты, также не требует- 35 нентов; на фиг. 6 - то же самое со станся вмешательства в существующие комцией с цифровым подключением абоненмутационные устройства телефонной стантов; на фиг 7-12 - различные возможции. ности выполнения абонентского устройства; на фиг. 13 - схема питания абоненДалее можно предусмотреть, что в аналоговых коммутационных устройствах 40 тов. приданные телефонным аппаратамсхемы Согласно фиг. 1 абонентские аппарауправления будут реализованы двунаправты 1 соединены с двунаправленными аналенными аналого-цифровыми преобразолого-цифровыми преобразователями 2, кователями, а приданные аппаратам схемы торые с одной стороны поступающие с управления - модемами 45 абонентского аппарата 1 аналоговые сигналы, имеющие как правило полосу часБлагодаря этим мероприятиям можно тот 300-3400 Гц, преобразуют в цифросогласовать устройства, согласно изобвые сигналы, а с другой стороны, цифроретению, с существующими аналоговыми вые сигналы, поступающие с двунаправтелефонными системами. Далее может быть предусмотрено, что 50 ленных схем уплотнения-разуплотнения 3, соединенных с преобразователями 2, в цифровых коммутационных устройствах преобразуют в аналоговые сигналы, котосхемы управления будут образованы лирые подводятся к абонентским аппаратам нейными платами без аналого-цифровых 1. преобразователей, за счет чего простым образом осуществляется подключение 55 При этом схемы преобразования 2 выобычных телефаксов, компьютеров или тедают цифровые сигналы со скоростью пелетайпов к устройству, согласно изобрередачи напр. 64 кбит/с на соответствуютению, в цифровой телефонной системе. щие схемы уплотнения/разуплотнения 3. В принципе однако можно применять и Эти схемы уплотнения/разуплотнения обычные линейные платы, хотя они при 3 работают двунаправленно в той части, 26683 что они уплотняют идущие от аналогоцифровых преобразователей 2 сигналы, а идущие от мультиплексора 4 уплотненные цифровые сигналы разуплотняют и затем в свою очередь подают на преобразователи 2. При этом двунаправленные схемы уплотнения/разуплотнения 3 поступающие с преобразователей 2 сигналы со скоростью передачи 64 кбит/с уплотняют в скорость 32 кбит/с, 24 или 16 кбит/с в зависимости от алгоритма уплотнения или требований к качеству. Разуплотнение производится соответственно наоборот. Мультиплексор/демультиплексор 4 работает также двунаправленно за счет того, что он с одной стороны поступающие с абонентов сигналы при мультиплексной работе перерабатывает в один сигнал, а с другой стороны в режиме демультиплексирования поступающие по линии 6, или связанной с ней схемы модема 5, сигналы распределяют по отдельным абонентским линиям 7. По линиям 6 кроме речевых и цифровых сигналов передаются также технические сигналы, такие, как импульсы набора номера, импульсы, связанные с оплатой связи или импульсы сквозного набора. К двунаправленным мультиплексорам/ /демультиплексорам 4 кроме абонентских аппаратов 1 подключены еще три компьютера 8 через работающий двунаправленно мультиплексор/демультиплексор 15, а также три телефакса 9. К выходу каждого телефакса 9 подключен нейтрализующий модем 10, который исключает действие встроенного в телефакс выходного модема. Через двунаправленный мультиплексор/демультиплексор 16 эти три телефакса подключены к главному мультиплексору/демультиплексору 4. На стороне телефонной станции, как видно из фиг. 2 и 3, к линии 6 подключена схема модема 5', причем схемы модема 5, 5' производят требуемую для передачи уплотненных и обработанных сигналов модуляцию или демодуляцию. Если система работает по нормам ССГГТ, то формат информации на линии 6 соответствует указанному для этой нормы для шины iSDN-Vo стандарту. Схема модема 5* соединена с двунаправленным мультиплексором/демультиплексором 4', который частью своих выходных линий Т соединен с двунаправленными схемами уплотнения/разуплотнения 3'. При наличии устройства коммутации 11 с аналоговым управлением сигналом 8 схемы уплотнения/разуплотнения 3' соединены с двунаправленными цифро-аналоговыми преобразователями 2', которые в свою очередь соединены с коммута5 ционным устройством 11, -и управляют им посредством аналоговых сигналов. Дополнительные выходные линии 7", согласно фиг. 2, соединены через дополнительные, приданные информационным 10 линиям компьютера 8, двусторонне работающие мультиплексоры/демультиплексоры 15', а также через дополнительный, приданный информационным линиям телефаксов 9, двунаправленно работающим 15 мультиплексором/демультиплексором 16' с модемами 12, которые включены перед коммутационным устройством 11 с аналоговым управлением сигналом, и которые преобразуют поступающие с линии 6 20 цифровые сигналы в аналоговые сигналы. В коммутационном устройстве станции 11' с цифровым управлением сигналами, как оно изображено на фиг. 3, схе25 мы уплотнения/разуплотнения 3' соединены с абонентскими схемами 13, на выходах которых появляются цифровые сигналы. В этих абонентских схемах речь может идти об обычных для цифровых 30 телефонных станциях вставляемых платах, которые модифицированы в той части, что они не имеют аналого-цифрового преобразователя. Приданная компьютерам 8 выходная линия 7" двунаправленно рабо35 тающего главного мультиплексора/демультиплексора 4' подключена к двунаправленно работающему мультиплексору/демультиплексору 15, а приданная телефаксам Э выходная линия 7" подключена к двунап* 40 равленно работающему мультиплексору/демультиплексору 16'. Выходы этих мульгиплексоров/демультиплексоров 15', 16* прямо подключены к абонентским схемам 13, причем последние позволяют согла45 сование поступающих цифровых сигналов с требованиями коммутационного устройства 11'. Главные мультиплексоры/демультиплексоры 4, 4' альтернативно могут быть вы50 полнены по такой концепции, что приданные приборам 8 или 9 мультиплексоры/ демультиплексоры 15, 15' или 16, 16' могут отсутствовать, и главные мультиплексоры/ демультиплексоры 4, 4' принимают на се55 бя их функции. Показанные на фиг, 4-6 варианты изобретения отличаются от вариантов по фиг. 1-3 тем, что двунаправленное уплотнение/разуплотнение производится централизованным образом. Для этого вы 26683 ходы двунаправленных аналого-цифровых преобразователей 2 прямо подключены к мультиплексорам/демультиплексорам 4, также как и цифровые выходы данных компьютеров 8 и выходы приданных телефаксам 9 модемов 10. К мультиплексорам/демультиплексорам 4 подключена двунаправленная схема уплотнения/разуплотнения 17, к выходам которой подключен вход схемы модема, линия 6 опять соединена с выходом схемы модема. Станционную часть этого варианта изобретения показывает фиг. 5 для случая телефонной станции с цифровым управлением сигналом. В обоих случаях, фиг. 5 и 6, станционный конец линии 6 подключен к схеме модема 5', она подключена к двунаправленной схеме уплотнения/разуплотнения 17', а она - к двунаправленному мультиплексору/демультиплексору 18'. 5 10 15 20 10 Соответствующие абонентам речевой связи выходы мультиплексора/демультиплексора 18', согласно фиг. 5, через линии данных 7' прямо подключены к двунаправленному аналого-цифровому преобразователю 2', а выходы, соответствующие приборам 8, 9 мультиплексора/демультиплексора 18', через линии 7" прямо подключены к модемам 12. Согласно фиг. 6 линии данных Т и 7" от мультиплексора 18' идут прямо на абонентские схемы 13 с цифровым выходным сигналом. В остальном обе альтернативные системы по изобретению соответствуют друг другу, что показывается применением одинаковых позиционных номеров. Для точного определения способа работы "двунаправленный" ниже приводится обобщающая таблица поведения при работе отдельных обозначенных позиционными номерами схем. Аналогоцифровой преобразователь Уплотнитель Разуплотнитель Мультиплексор Демультиплексор Абонента к станции 2 3,17 ЗМГ 4,15 16,18 4М5' 16'18' 2',12 Станции абоненту 2\Т2 3\17 3,17 4',15' 16М8' 4,15 16.18 2 Передача данных от Цифро аналого преобразователь На фиг. 7-11 показаны различные схелым количеством элементов решается та мы абонентских устройств. же задача. Причем также можно В устройстве по фиг. 7 схема модема мультиплексор/демультиплексор 4 вместе 5 соединена мультиплексором/демультипс преобразователями 2 и схемами интерлексором 4, к которому подключены несфейса 20 выполнить в виде интегральной колько схем уплотнения/разуплотнения 3, схемы на полупроводниковом чипе, как каждая из которых, в свою очередь, соеэто показано на фиг, 9. динена аналого-цифровым преобразоваВ форме выполнения по фиг. 10, котелем 2. Эти преобразователи 2 на выхоторая в основном соответствует схеме по де соединены с абонентскими интерфей- 45 фиг. 8, мультиплексор/демультиплексор 4 сами 20, к которым подключены телефонинтегрирован вместе с аналого-цифроные аппараты. выми преобразователями 2. В форме исполнения по фиг. 11 схеТакое построение является очень ма модема 5 соединена со схемой простым, однако оно имеет тот недостаток, что требуются сравнительно сложные 50 уплотнения/разуплотнения 3, которая соеи дорогие элементы. динена с мультиплексором/демультиплексором 4. Этот мультиплексор/демультипСхема по фиг. 8 отличается от схемы лексор 4 интегрирован с аналого-цифрофиг. 7 тем, что схема уплотнения/разупвыми преобразователями 2 и соединен с лотнения 3 включена между схемой модема 5 и мультиплексором/демультиплек- 55 устройством коммутации 11. сором 4, причем аналого-цифровые преобВ форме выполнения по фиг. 12 схеразователи 2 подключены к мультиплекма модема 5 соединена с двуканальным сору/демультиплексору 4. мультиплексором/демультиплексором 41, который соединен с двумя схемами В этой форме исполнения получается уплотнения/разуплотнения 3. Последние очень выгодное решение, так как с ма-' 11 26683 соединены с дополнительными двухканальными мультиплексорами/демультиплексорами 41, к которым подключены аналогоцифровые преобразователи 2, которые, в свою очередь, соединены с интерфейс- 5 ными схемами 20, к которым подключены телефонные аппараты. В этом решении можно очень просто проводить уплотнение и разуплотнение, так как математически двухканальное уплот- 10 нение проводится очень просто, тогда как четырехканальное уплотнение можно осуществлять лишь с большими сложностями. На фиг. 13 показана схема электропитания абонентской схемы. К станцион- 15 ной модемной схеме 5' подключен трансформатор 28" У него имеется первичная обмотка 26' и две вторичных обмотки 21', 22', причем обе вторичные обмотки одинаковые и соединены друг с другом че- 20 12 рез конденсатор 23'. К выводам конденсации 23' подключен источник постоянного напряжения 27. К абонентской схеме модема 5 также подключен трансформатор 28, который выполнен так же, как трансформатор 28'. Однако к выводам конденсатора здесь подключен статический преобразователь постоянного тока в постоянный, к выходу которого подключены различные потребители абонентской схемы. При этом концы обеих вторичных обмоток 21, 22 или 21' 22', соединены друг с другом соединительными проводами 29. За этот счет по этим соединительным проводам можно передавать не только сигналы, но также и требуемое для работы абонентской схемы электропитание. За этот счет можно отказаться от использования батареи питания у абонента. совме тина с ISDN •иг, 1 зг/гим/в кбит/с 300-ЗШ Гц цифровой сигнал 5' аналоговый сигнал Г О) 03 кбит/с совместима с ISDN 300-ЗШ ЦИФРОВОЙ сигнаш Гц аналоговый сигнал 300-U00 Ги цифровой сигна •иг. 2 аналоговый сигнал 3?/?І./16/0 кбит/с цифровой сигнал го о О) 03 wo кбит/с_ совместима с ISDN цифровой сигнал цифровой сигна Фиг.З аналоговы сиг цифровой сигнал )60 кбит/с совместима с ISDN цифровой сигнал 300-31.00 Г ц аналоговый сигнал цифровой сигнал б кбит/с й Цифровой сигнал 5' /7' № 300 ЗШ Гц ^аналоговый сигнал 7 го О) да со 160 кбит/с совместима с ISDN Фиг. 5 9600 бод цифровой сигнал Гц залоговый сигнал цифровой сигнал 5' 160 кбит/с совместима с ISDN Фиг. 6 /7' № 7 цифровой сигнал 26683 * Фиг. 7 " Фиг. 8 1 /1 II Y 20 Фиг.9 2. Ut 20 26683 Фиг.10 І і 2Л Фиг . 1 1 1 1 ( 2Л Фиг с 12 ] / / \ 5 / ц / \ \ 1 4 3 N U 26683 6» и о р Упорядник Техред М. Келемеш Коректор М. Самборська Замовлення 524 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул, Гагаріна, 101
