Система телемеханіки

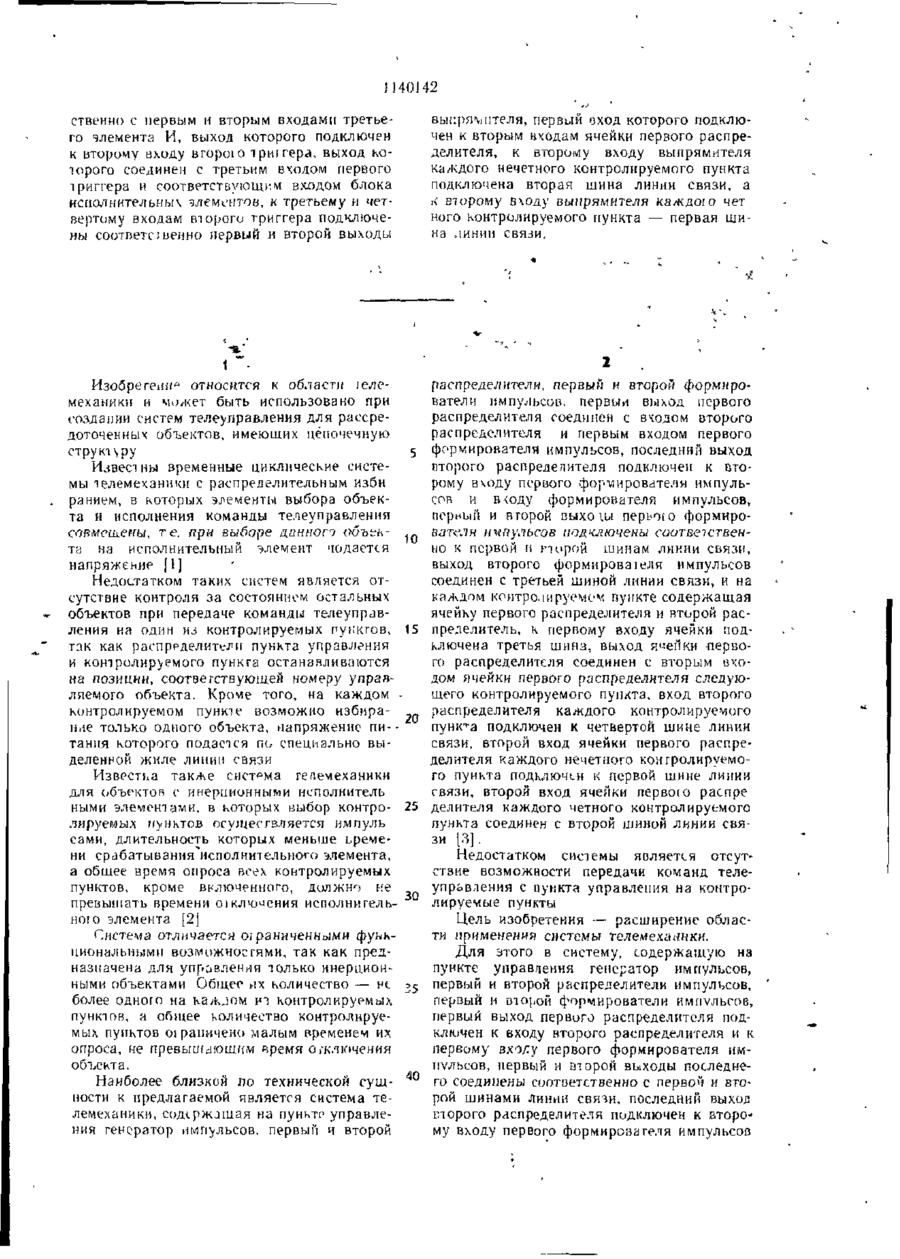

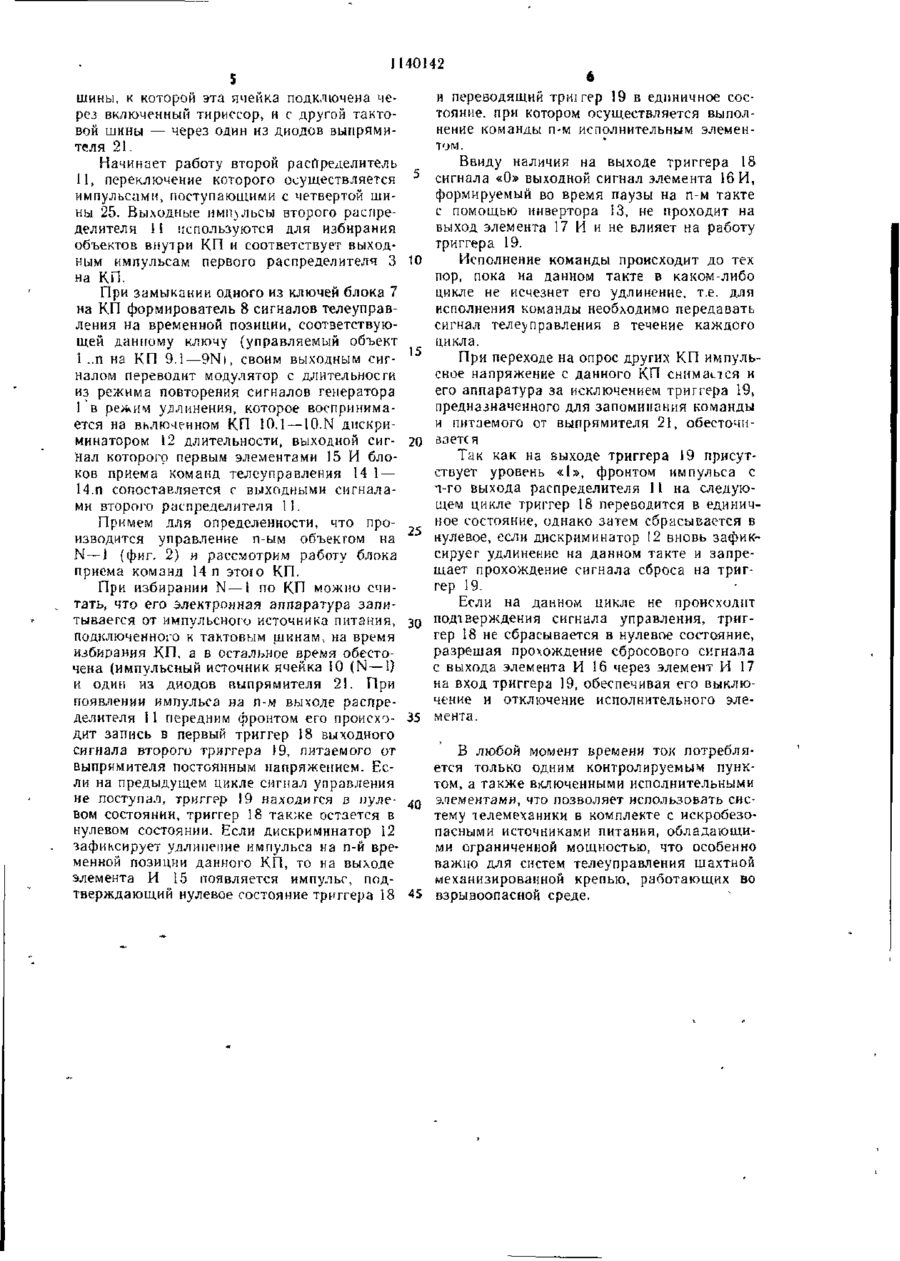

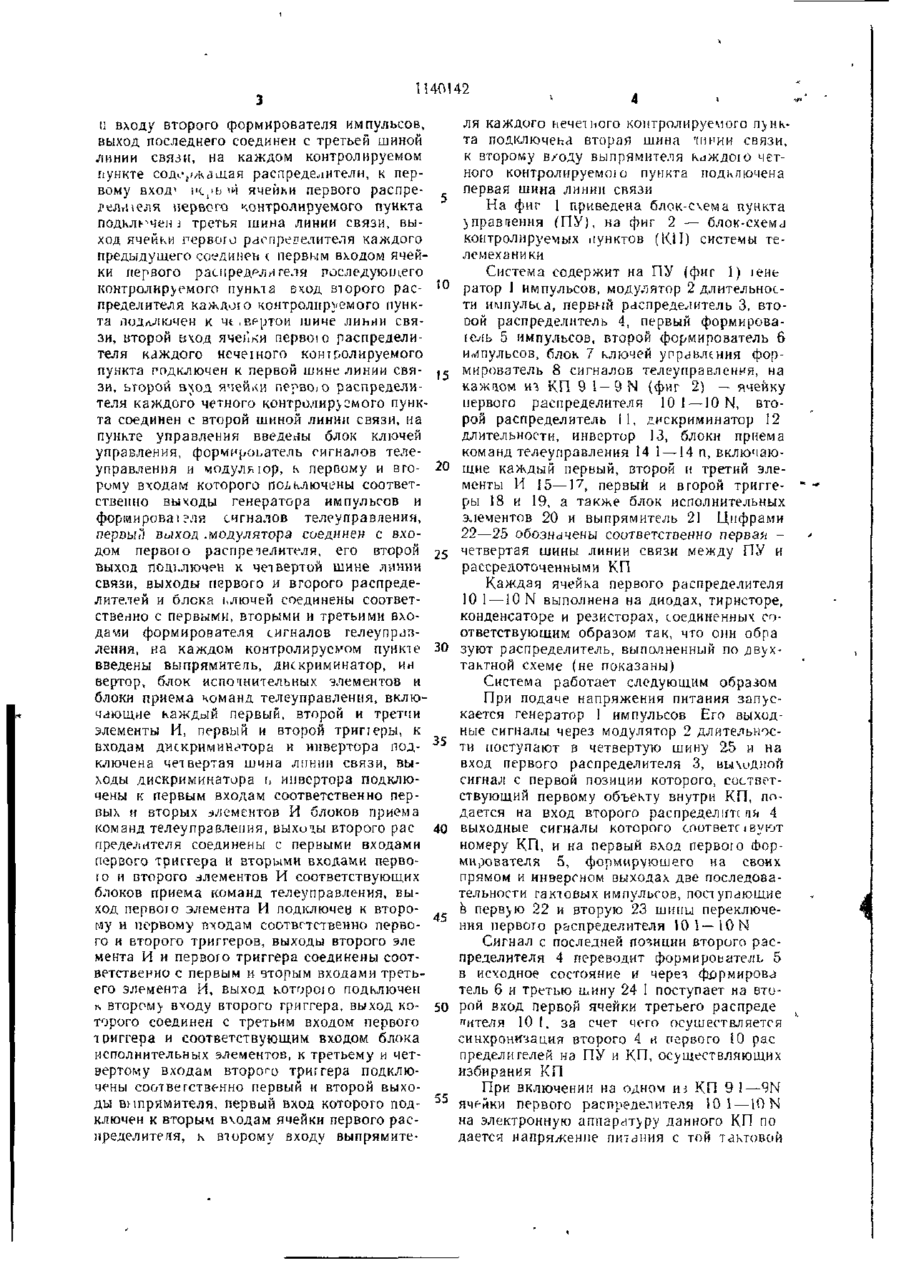

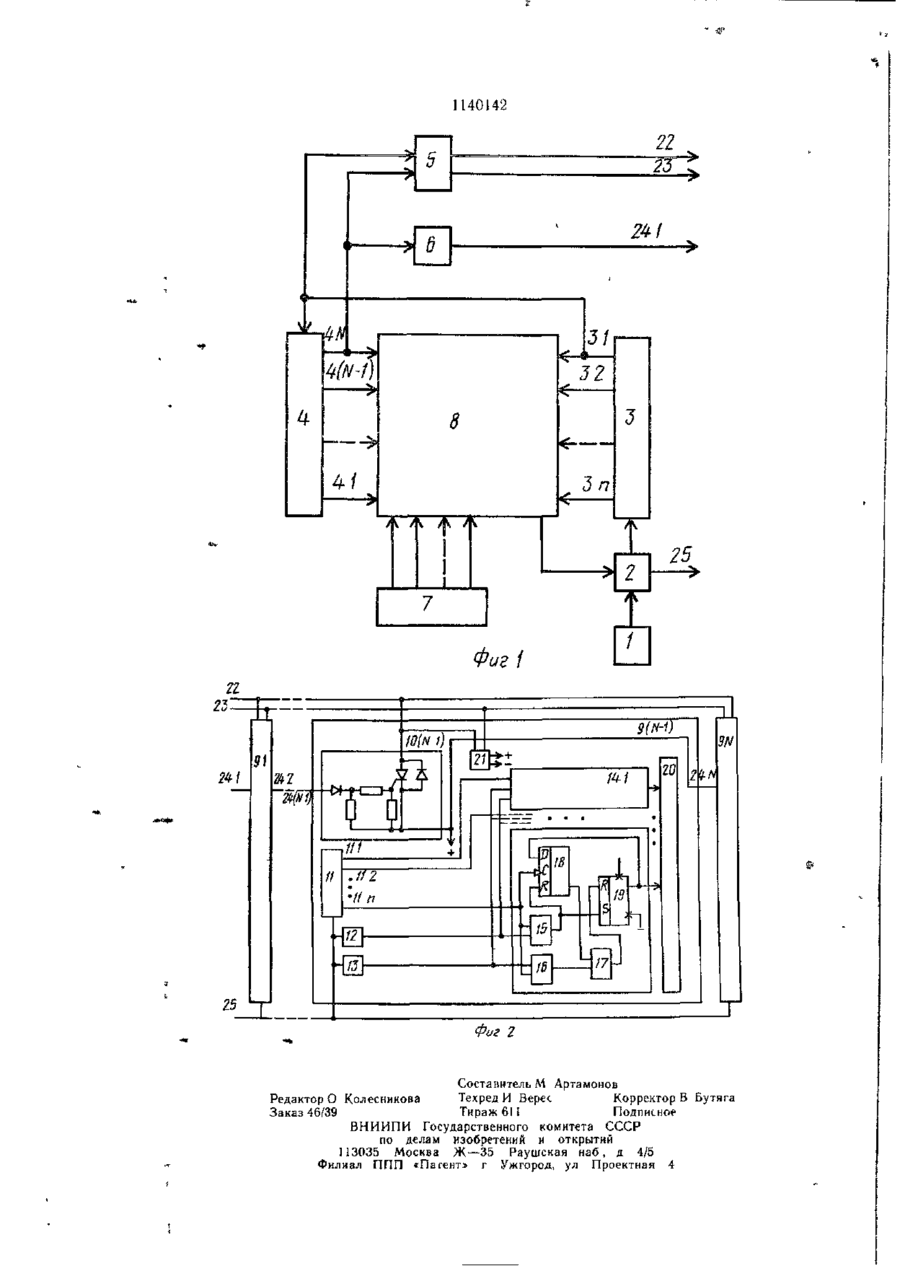

СИСТЕМА ТЕЛЕМЕХАНИКИ, содержащая на пункте управления генератор имп>льсов, первый и второй распределители импульсов, первый и второй формирователи импульсов, первый выход первого распределителя подключен к яходу второго распределителя и к первому входу первого формирователя импульсов, первый и второй выходы последнего соединены соответственно с первой и второй шинами линии свя^и, последний выход второго распределителя подключен к второму входу первого формирователя импульсов и к входу второго формирователя импульсов, выход последнего соединен с третьей шиной линии связи,и на каждом контролируемом пункте содержащая 1 распределители, к первом .' входу ячейки первого распределителя первого контролируемого пункта подключена третья шина линии свяяи, выход ячейки первого распределителя каждого предыдущего соединен с первым входом ячейки первого распределителя последующего контролируемого пункта, вход второго распределителя каждого контролируемого пункта подключен к четвертой шине линии связи, второй вход ячейки первого распределителя каждого нечетного контролируемого пункта подключен к первой шине линии связи, второй вход ячейки первого распределителя каждого четного контролируемого пункта соединен с второй шиной линии связи, отличающаяся тем, что, с целью расширения функциональных возможностей системы путем формирования сигналов управления, в нее на пункте управления введены блок ключей управления, формирователь сигналов телеуправления и модулятор к первому и второму входам которого подключены соответственно выходы генератора импульсов и формирователя сигналов телеуправления, первый выход модулятора соединен с входом первого распределителя, его второй выход подключен к четвертой шине линии связи, выходы первого и второго распределителей и блока ключей соединены соответственно с первыми, зторыми и третьими входами формирователя сигналов телеуправления, на каждом контролируемом пункте введены выпрямитель, дискриминатор, инвертор, блок дополнительных элементов и блоки приема команд телеуправления, включающие каждый первый, второй и третий элементы И, первый и второй триггеры, к входам дискриминатора и инвертора подключена четвертая шина линии связи, выход дискриминатора и инвертора подключены к первым входам соответственно первых и вторых элементов И блоков приема команд телеуправления, выходы второго распределителя соединены с первыми входами первого триггера и вторыми входами первого и второго элементов И соответствующих блоков приема команд телеуправления, выход первого элемента И подключен к второму и первому входам соответственно первого и второго триггеров, выходы второго элемента И и первого триггера соединены соответ J140)42 ственно с первым и вторым входами третьего элемента И, выход которого подключен к второму входу второю триггера, выход которого соединен с третьим входом первого триггера и соответствующим входом блока исполнительных элементов, к третьему и четвертому входам второго триггера подключены соответственно первый и второй выходы выпрямителя, первый УХОД которого подключен к вторым входам ячейки первого распределителя, к второму входу выпрямителя каждого нечетного контролируемого пункта подключена вторая шина линии связи, а к второму входу выпрямителя каждою чет ного контролируемого пункта — первая шина линии связи, 1 •* Изобретен*/* относится к области телемеханики и может быть использовано при создании систем телеуправления для рассредоточенных объектов, имеющих цепочечную структ\ру 5 Известны временные циклические системы телемеханики с распределительным изби ранием, в которых элементы выбора объекта и исполнения команды телеуправления совмещены, те. при выборе донного объек- 1 П та на исполнительный элемент чодается напряжение [1] Недостатком таких систем является отсутствие контроля за состоянием остальных объектов при передаче команды телеуправления на один из контролируемых пунктов, 15 так как распределители пункта управления и контролируемого пункта останавливаются на позиции, соответствующей номеру управляемого объекта. Кроме того, на каждом контролируемом пункте возможно избирание только одного объекта, напряжение п и тания которого подастся по специально выделенной жиле линии связи Известьа также система телемеханики для объектов с инерционными исполнитель ными элементами, в которых выбор контро- 25 лируемых J/VHKTOB осуществляется им пуль сами, длительность которых меньше ьремени срабатыванияисполнительного элемента, а общее время опроса всех контролируемых пунктов, кроме включенного, должно не превышать времени оіключения исполнительною элемента [2] Система отличается ограниченными функциональными возможностями, так как предназначена для управления только инерционными объектами Общее их количество — Ht 35 более одного на каждом из контролируемых пунктов, а общее количество контролируемых пунктов оїрапичено малым временем их опроса, не превышающим время отключения объекта. Наиболее близкой по технической сущ- го ности к предлагаемой является система телемеханики, содіржлщая на пункте управления генератор импульсов, первый и второй распределители, первый и второй формирователи импульсов, первый выход первого распределителя соединен с входом второго распределителя и первым входом первого формирователя импульсов, последний выход второго распределителя подключен к второму входу первого формирователя импульсов и в
