Спосіб контролю блока опалювання

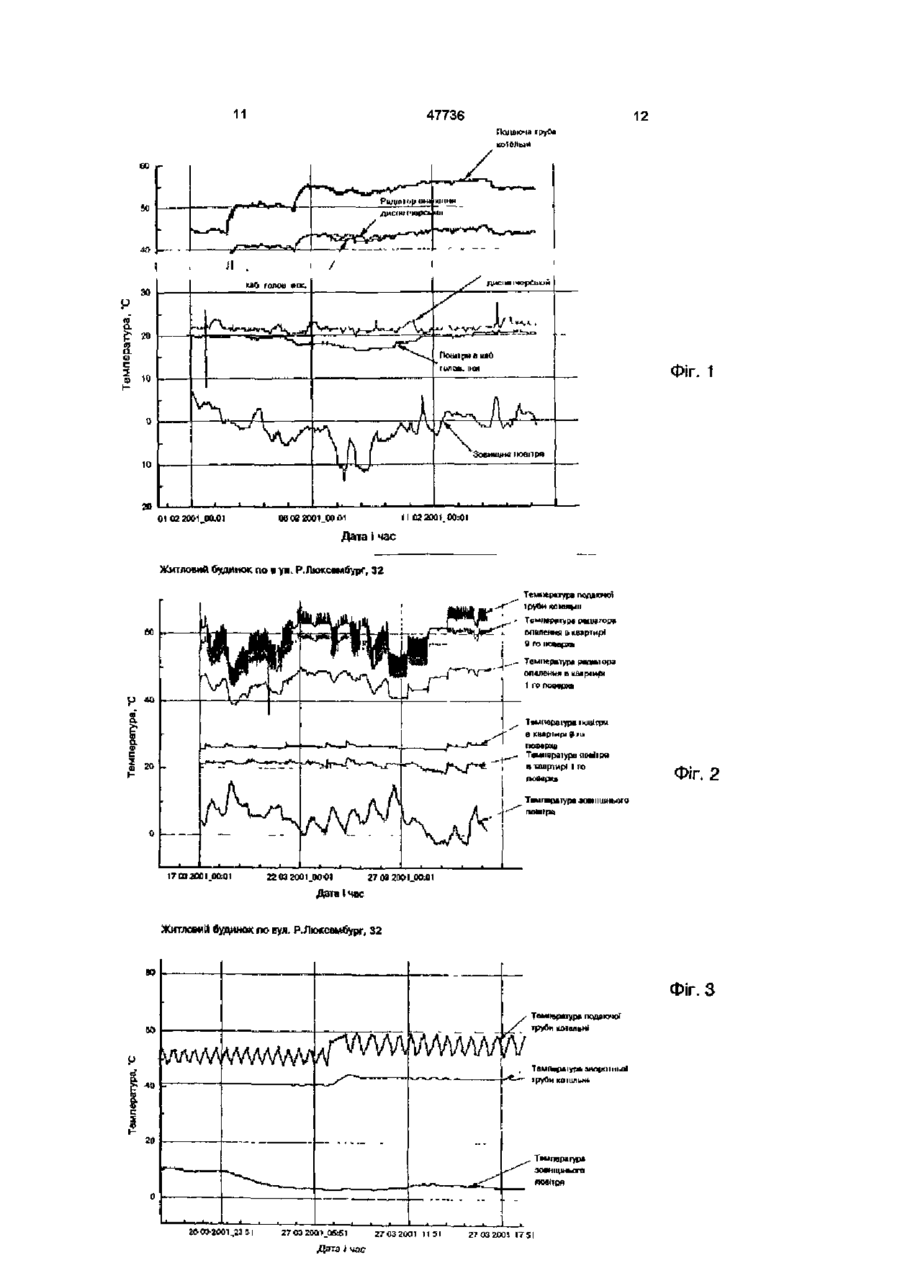

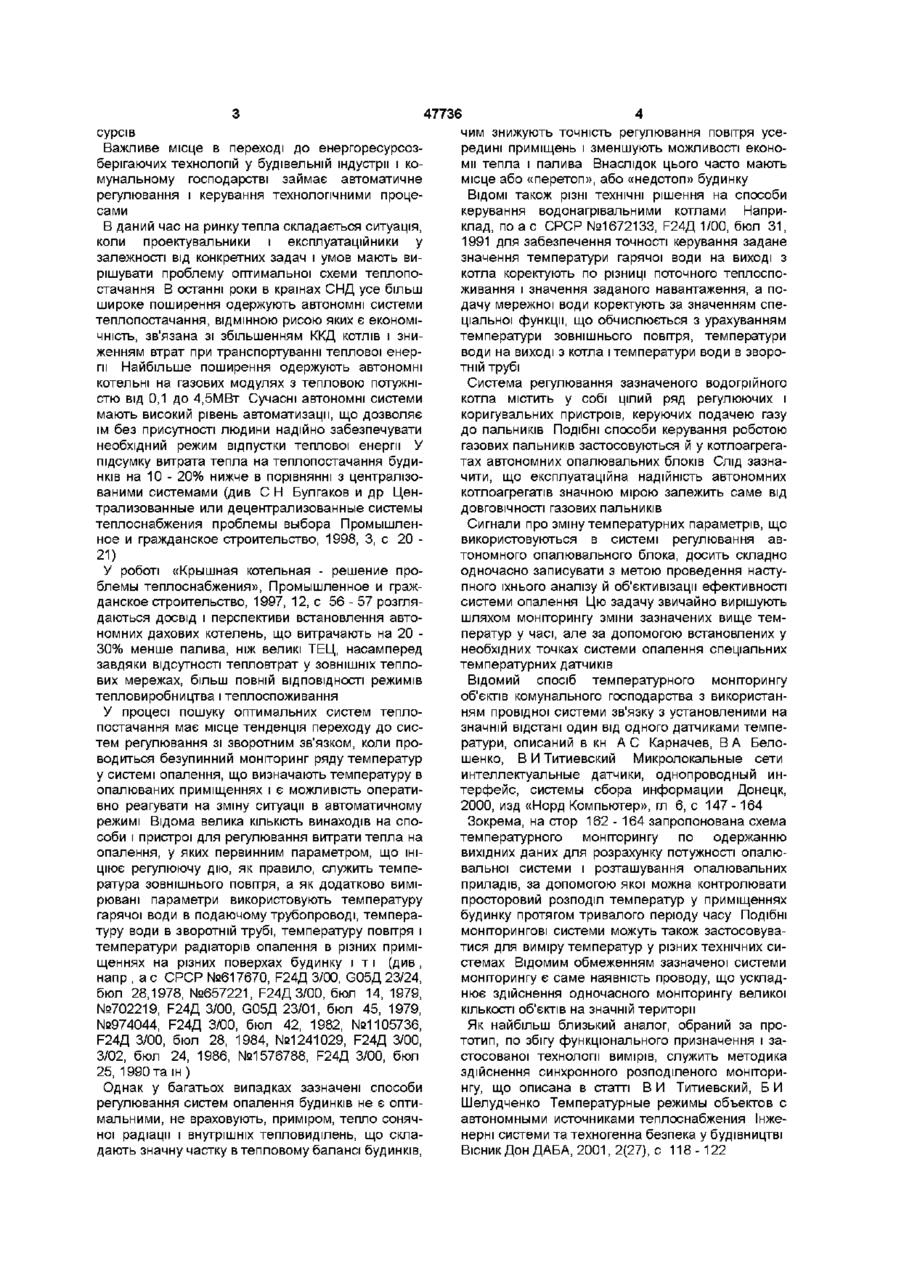

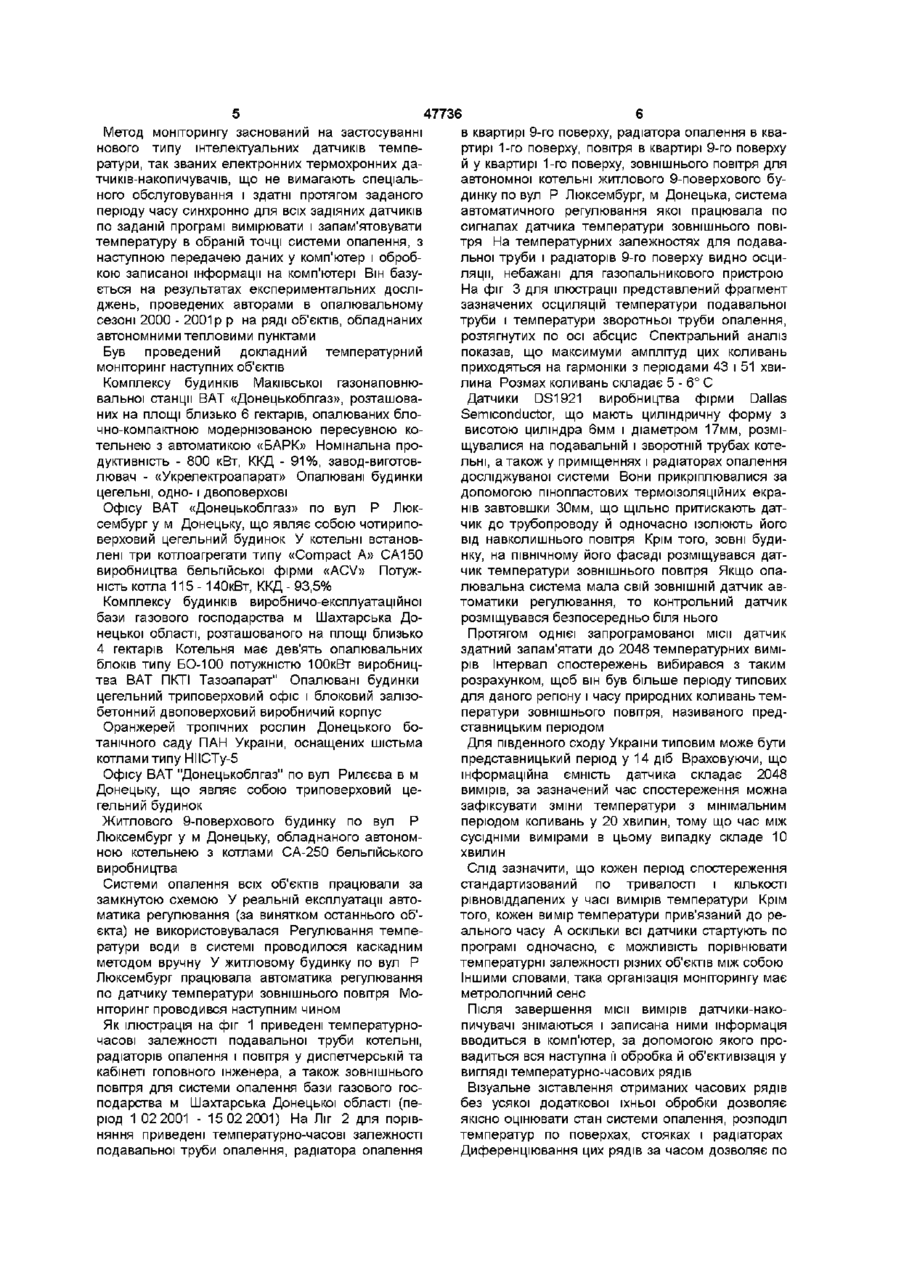

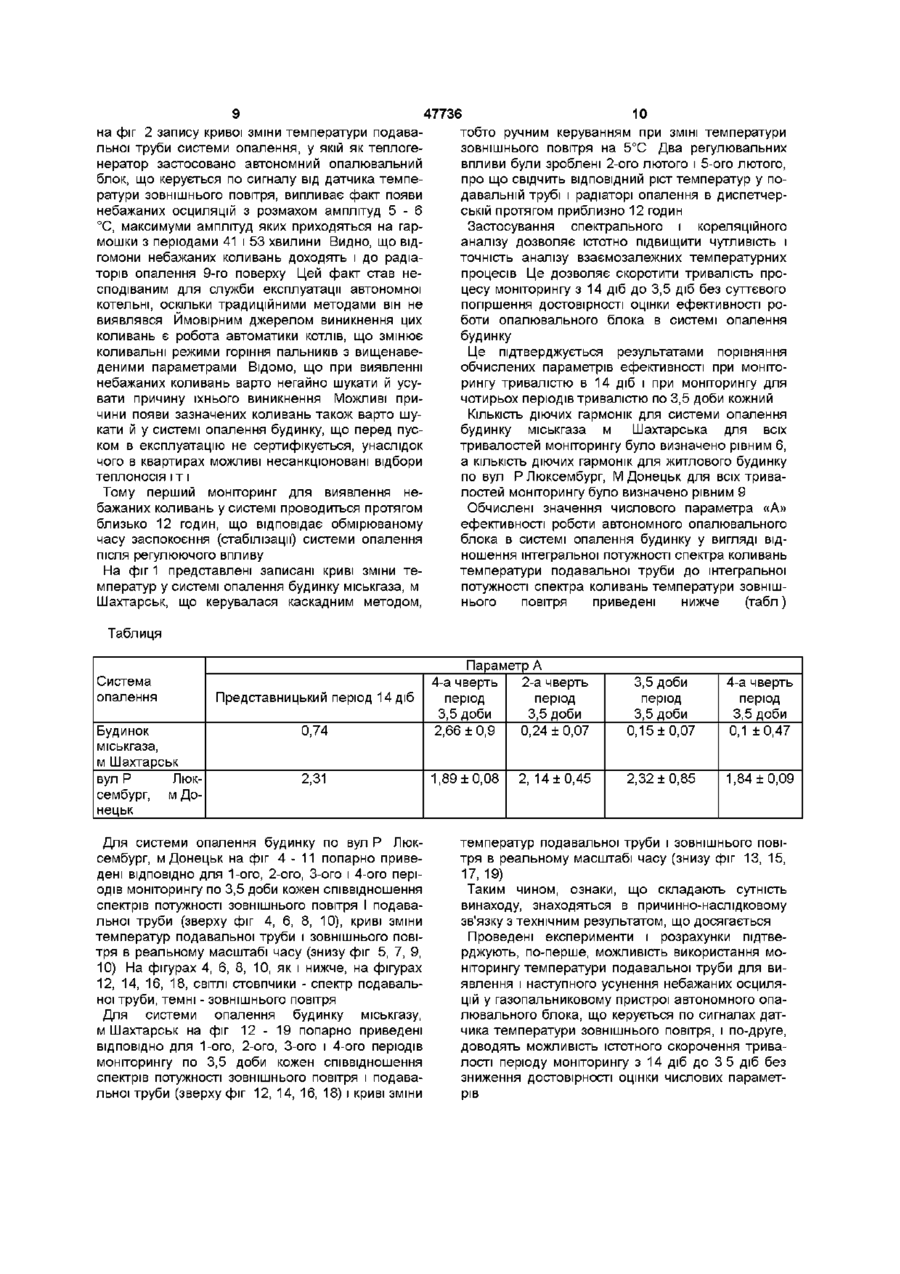

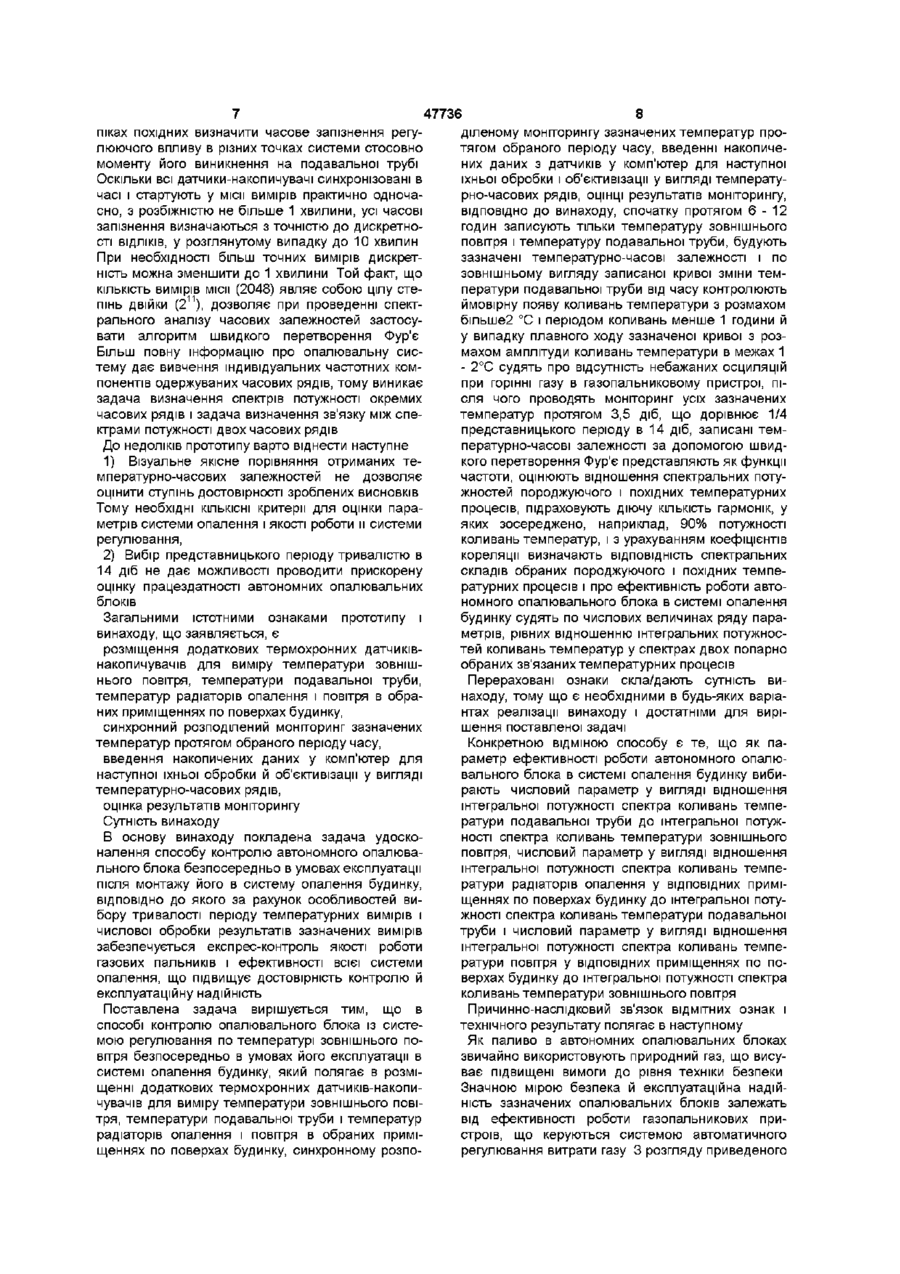

1 Спосіб контролю блока опалювання, переважно автономного опалювального блока із системою регулювання по температурі зовнішнього повітря безпосередньо в умовах експлуатації в системі опалення будинку, що полягає в розміщенні додаткових термохронних датчиківнакопичувачів для виміру температури зовнішнього повітря, температури подавальної труби, температур радіаторів опалення і повітря в обраних приміщеннях по поверхах будинку, синхронному розподіленому моніторингу зазначених температур протягом обраного періоду часу, введенні накопичених даних з датчиків у комп'ютер для наступної їхньої обробки й об'єктивізації у вигляді температурно-часових рядів, ОЦІНЦІ результатів моніторингу, який відрізняється тим, що спочатку протягом 6-12 годин записують тільки температуру зовнішнього повітря і температуру подавальної труби, будують зазначені температурно-часові залежності і по зовнішньому вигляду записаної кривої зміни температури подавальної труби від часу контролюють ймовірну появу коливань температури з розмахом більше 2 °С і з періодом коливань менше 1 години, і у випадку плавного ходу зазначеної кривої з розмахом амплітуди коливань температури в межах 1-2°С судять про відсутність небажаних осциляцій при горінні газу в газопальниковому пристрої, після чого проводять моніторинг усіх зазначених температур протягом 3,5 діб, що дорівнює 1/4 представницького періоду в 14 діб, записані температурночасові залежності за допомогою швидкого перетворення Фур'є представляють як функції частоти, оцінюють відношення спектральних потужностей породжуючого і похідних температурних процесів, підраховують діючу КІЛЬКІСТЬ гармонік, у яких зосереджено, наприклад, 90% потужності коливань температур, і з урахуванням коефіцієнтів кореляції визначають ВІДПОВІДНІСТЬ спектральних складів обраних породжуючого і похідних температурних процесів і про ефективність роботи автономного опалювального блока в системі опалення будинку судять по числових величинах ряду параметрів, рівних відношенню інтегральних потужностей коливань температур у спектрах двох попарно обраних зв'язаних температурних процесів 2 Спосіб за п 1, який відрізняється тим, що як параметри ефективності роботи автономного опалювального блока в системі опалення будинку вибирають числовий параметр у вигляді відношення інтегральної потужності спектра коливань температури подавальної труби до інтегральної потужності спектра коливань температури зовнішнього повітря, числовий параметр у вигляді відношення інтегральної потужності спектра коливань температури радіаторів опалення у ВІДПОВІДНИХ приміщеннях по поверхах будинку до інтегральної потужності спектра коливань температури подавальної труби і числовий параметр у вигляді відношення інтегральної потужності спектра коливань температури повітря у ВІДПОВІДНИХ приміщеннях по поверхах будинку до інтегральної потужності спектра коливань температури зовнішнього повітря Винахід відноситься до області температурного контролю систем автономного теплопостачання промислових, цивільних і житлових будинків, у тому числі до контролю роботи систем регулювання автономних опалювальних блоків у реальних умовах експлуатації систем опалення буди нків Рівень техніки Системи теплопостачання є найбільш енергомісткими і марнотратними системами комунального господарства і від їхньої раціональної організації залежить економія значних енергетичних ре (О C O 47736 чим знижують точність регулювання повітря усередині приміщень і зменшують можливості економи тепла і палива Внаслідок цього часто мають місце або «перетоп», або «недотоп» будинку ВІДОМІ також різні технічні рішення на способи керування водонагрівальними котлами Наприклад, по а с СРСР №1672133, F24fl 1/00, бюл 31, 1991 для забезпечення точності керування задане значення температури гарячої води на виході з котла коректують по різниці поточного теплоспоживання і значення заданого навантаження, а подачу мережної води коректують за значенням спеціальної функції, що обчислюється з урахуванням температури зовнішнього повітря, температури води на виході з котла і температури води в зворотній трубі Система регулювання зазначеного водогрійного котла містить у собі цілий ряд регулюючих і коригувальних пристроїв, керуючих подачею газу до пальників Подібні способи керування роботою газових пальників застосовуються й у котлоагрегатах автономних опалювальних блоків Слід зазначити, що експлуатаційна надійність автономних котлоагрегатів значною мірою залежить саме від ДОВГОВІЧНОСТІ газових пальників Сигнали про зміну температурних параметрів, що використовуються в системі регулювання автономного опалювального блока, досить складно одночасно записувати з метою проведення настуУ роботі «Крышная котельная - решение пропного їхнього аналізу й об'єктивізації ефективності блемы теплоснабжения», Промышленное и гражсистеми опалення Цю задачу звичайно вирішують данское строительство, 1997, 12, с 5 6 - 5 7 розгляшляхом моніторингу зміни зазначених вище темдаються досвід і перспективи встановлення автоператур у часі, але за допомогою встановлених у номних дахових котелень, що витрачають на 20 необхідних точках системи опалення спеціальних 30% менше палива, ніж великі ТЕЦ, насамперед температурних датчиків завдяки відсутності тепловтрат у ЗОВНІШНІХ теплових мережах, більш повній ВІДПОВІДНОСТІ режимів Відомий спосіб температурного моніторингу тепловиробництва ітеплоспоживання об'єктів комунального господарства з використанням провідної системи зв'язку з установленими на У процесі пошуку оптимальних систем теплозначній відстані один від одного датчиками темпепостачання має місце тенденція переходу до сисратури, описаний в кн А С Карначев, В А Белотем регулювання зі зворотним зв'язком, коли прошенко, В И Титиевский Микролокальные сети водиться безупинний моніторинг ряду температур интеллектуальные датчики, однопроводный ину системі опалення, що визначають температуру в терфейс, системы сбора информации Донецк, опалюваних приміщеннях і є можливість операти2000, изд «Норд Компьютер», гл 6, с 147-164 вно реагувати на зміну ситуації в автоматичному режимі Відома велика КІЛЬКІСТЬ винаходів на споЗокрема, на стор 162-164 запропонована схема соби і пристрої для регулювання витрати тепла на температурного моніторингу по одержанню опалення, у яких первинним параметром, що ІНІвихідних даних для розрахунку потужності опалюЦІЮЄ регулюючу дію, як правило, служить темпевальної системи і розташування опалювальних ратура зовнішнього повітря, а як додатково виміприладів, за допомогою якої можна контролювати рювані параметри використовують температуру просторовий розподіл температур у приміщеннях гарячої води в подаючому трубопроводі, темперабудинку протягом тривалого періоду часу Подібні туру води в зворотній трубі, температуру повітря і моніторингові системи можуть також застосовуватемператури радіаторів опалення в різних примітися для виміру температур у різних технічних сищеннях на різних поверхах будинку і т і (див , стемах Відомим обмеженням зазначеної системи напр , а с СРСР №617670, F24fl 3/00, G05fl 23/24, моніторингу є саме наявність проводу, що ускладбюл 28,1978, №657221, F24fl 3/00, бюл 14, 1979, нює здійснення одночасного моніторингу великої №702219, F24fl 3/00, G05fl 23/01, бюл 45, 1979, КІЛЬКОСТІ об'єктів на значній території №974044, F24fl 3/00, бюл 42, 1982, №1105736, Як найбільш близький аналог, обраний за проF24fl 3/00, бюл 28, 1984, №1241029, F24fl 3/00, тотип, по збігу функціонального призначення і за3/02, бюл 24, 1986, №1576788, F24fl 3/00, бюл стосованої технології вимірів, служить методика 25, 1990таш) здійснення синхронного розподіленого моніторингу, що описана в статті В И Титиевский, Б И Однак у багатьох випадках зазначені способи Шелудченко Температурные режимы объектов с регулювання систем опалення будинків не є оптиавтономными источниками теплоснабжения Інжемальними, не враховують, приміром, тепло сонячнерні системи та техногенна безпека у будівництві ної радіації і внутрішніх тепловиділень, що склаВісник ДОН ДАБА, 2001, 2(27), с 118 -122 дають значну частку в тепловому балансі будинків, сурсів Важливе місце в переході до енергоресурсозберігаючих технологій у будівельній індустрії і комунальному господарстві займає автоматичне регулювання і керування технологічними процесами В даний час на ринку тепла складається ситуація, коли проектувальники і експлуатаційники у залежності від конкретних задач і умов мають вирішувати проблему оптимальної схеми теплопостачання В останні роки в країнах СНД усе більш широке поширення одержують автономні системи теплопостачання, ВІДМІННОЮ рисою яких є економічність, зв'язана зі збільшенням ККД котлів і зниженням втрат при транспортуванні теплової енергії Найбільше поширення одержують автономні котельні на газових модулях з тепловою потужністю від 0,1 до 4,5МВт Сучасні автономні системи мають високий рівень автоматизації, що дозволяє їм без присутності людини надійно забезпечувати необхідний режим відпустки теплової енергії У підсумку витрата тепла на теплопостачання будинків на 10 - 20% нижче в порівнянні з централізованими системами (див С Н Булгаков и др Централизованные или децентрализованные системы теплоснабжения проблемы выбора Промышленное и гражданское строительство, 1998, 3, с 20 21) 47736 Метод моніторингу заснований на застосуванні нового типу штелеісгуальних датчиків температури, так званих електронних термохронних датчиків-накопичувачів, що не вимагають спеціального обслуговування і здатні протягом заданого періоду часу синхронно для всіх задіяних датчиків по заданій програмі вимірювати і запам'ятовувати температуру в обраній точці системи опалення, з наступною передачею даних у комп'ютер і обробкою записаної інформації на комп'ютері Він базується на результатах експериментальних досліджень, проведених авторами в опалювальному сезоні 2000 - 2001 р р на ряді об'єктів, обладнаних автономними тепловими пунктами Був проведений докладний температурний моніторинг наступних об'єктів Комплексу будинків Макіївської газонаповнювальної станції ВАТ «Донецькоблгаз», розташованих на площі близько 6 гектарів, опалюваних блочно-компактною модернізованою пересувною котельнею з автоматикою «БАРК» Номінальна продуктивність - 800 кВт, ККД - 91%, завод-виготовлювач - «Укрелектроапарат» Опалювані будинки цегельні, одно-1 двоповерхові Офісу ВАТ «Донецькоблгаз» по вул Р Люксембург у м Донецьку, що являє собою чотириповерховий цегельний будинок У котельні встановлені три котлоагрегати типу «Compact A» CA150 виробництва бельгійської фірми «ACV» Потужність котла 115-140кВт, ККД - 93,5% Комплексу будинків виробничо-експлуатаційної бази газового господарства м Шахтарська Донецької області, розташованого на площі близько 4 гектарів Котельня має дев'ять опалювальних блоків типу БО-100 потужністю 100кВт виробництва ВАТ ПКТІ Тазоапарат" Опалювані будинки цегельний триповерховий офіс і блоковий залізобетонний двоповерховий виробничий корпус Оранжерей тропічних рослин Донецького ботанічного саду ПАН України, оснащених шістьма котлами типу НІІСТу-5 Офісу ВАТ "Донецькоблгаз" по вул Рилєєва в м Донецьку, що являє собою триповерховий цегельний будинок Житлового 9-поверхового будинку по вул Р Люксембург у м Донецьку, обладнаного автономною котельнею з котлами СА-250 бельгійського виробництва Системи опалення всіх об'єктів працювали за замкнутою схемою У реальній експлуатації автоматика регулювання (за винятком останнього об'єкта) не використовувалася Регулювання температури води в системі проводилося каскадним методом вручну У житловому будинку по вул Р Люксембург працювала автоматика регулювання по датчику температури зовнішнього повітря Моніторинг проводився наступним чином Як ілюстрація на фіг 1 приведені температурночасові залежності подавальної труби котельні, радіаторів опалення і повітря у диспетчерській та кабінеті головного інженера, а також зовнішнього повітря для системи опалення бази газового господарства м Шахтарська Донецької області (період 1 02 2001 - 15 02 2001) На Ліг 2 для порівняння приведені температурно-часові залежності подавальної труби опалення, радіатора опалення в квартирі 9-го поверху, радіатора опалення в квартирі 1-го поверху, повітря в квартирі 9-го поверху й у квартирі 1-го поверху, зовнішнього повітря для автономної котельні житлового 9-поверхового будинку по вул Р Люксембург, м Донецька, система автоматичного регулювання якої працювала по сигналах датчика температури зовнішнього повітря На температурних залежностях для подавальної труби і радіаторів 9-го поверху видно осциляції, небажані для газопальникового пристрою На фіг 3 для ілюстрації представлений фрагмент зазначених осциляцій температури подавальної труби і температури зворотньої труби опалення, розтягнутих по осі абсцис Спектральний аналіз показав, що максимуми амплітуд цих коливань приходяться на гармоніки з періодами 43 і 51 хвилина Розмах коливань складає 5 - 6° С Датчики DS1921 виробництва фірми Dallas Semiconductor, що мають циліндричну форму з висотою циліндра 6мм і діаметром 17мм, розміщувалися на подавальній і зворотній трубах котельні, а також у приміщеннях і радіаторах опалення досліджуваної системи Вони прикріплювалися за допомогою пінопластових термоізоляційних екранів завтовшки 30мм, що щільно притискають датчик до трубопроводу й одночасно ізолюють його від навколишнього повітря Крім того, зовні будинку, на північному його фасаді розміщувався датчик температури зовнішнього повітря Якщо опалювальна система мала свій ЗОВНІШНІЙ датчик автоматики регулювання, то контрольний датчик розміщувався безпосередньо біля нього Протягом однієї запрограмованої міси датчик здатний запам'ятати до 2048 температурних вимірів Інтервал спостережень вибирався з таким розрахунком, щоб він був більше періоду типових для даного регіону і часу природних коливань температури зовнішнього повітря, називаного представницьким періодом Для південного сходу України типовим може бути представницький період у 14 діб Враховуючи, що інформаційна ємність датчика складає 2048 вимірів, за зазначений час спостереження можна зафіксувати зміни температури з мінімальним періодом коливань у 20 хвилин, тому що час між сусідніми вимірами в цьому випадку складе 10 хвилин Слід зазначити, що кожен період спостереження стандартизований по тривалості і КІЛЬКОСТІ рівновіддалених у часі вимірів температури Крім того, кожен вимір температури прив'язаний до реального часу А оскільки всі датчики стартують по програмі одночасно, є можливість порівнювати температурні залежності різних об'єктів між собою Іншими словами, така організація моніторингу має метрологічний сенс Після завершення міси вимірів датчики-накопичувачі знімаються і записана ними інформація вводиться в комп'ютер, за допомогою якого провадиться вся наступна її обробка й об'єктивізація у вигляді температурно-часових рядів Візуальне зіставлення отриманих часових рядів без усякої додаткової їхньої обробки дозволяє якісно оцінювати стан системи опалення, розподіл температур по поверхах, стояках і радіаторах Диференціювання цих рядів за часом дозволяє по 47736 8 діленому моніторингу зазначених температур протягом обраного періоду часу, введенні накопичених даних з датчиків у комп'ютер для наступної їхньої обробки і об'єктивізації у вигляді температурно-часових рядів, ОЦІНЦІ результатів моніторингу, ВІДПОВІДНО до винаходу, спочатку протягом 6 - 1 2 годин записують тільки температуру зовнішнього повітря і температуру подавальної труби, будують зазначені температурно-часові залежності і по зовнішньому вигляду записаної кривої зміни температури подавальної труби від часу контролюють ймовірну появу коливань температури з розмахом більше2 °С і періодом коливань менше 1 години й у випадку плавного ходу зазначеної кривої з розмахом амплітуди коливань температури в межах 1 - 2°С судять про відсутність небажаних осциляцій при горінні газу в газопальниковому пристрої, після чого проводять моніторинг усіх зазначених температур протягом 3,5 діб, що дорівнює 1/4 представницького періоду в 14 діб, записані температурно-часові залежності за допомогою швидкого перетворення Фур'є представляють як функції 1) Візуальне якісне порівняння отриманих течастоти, оцінюють відношення спектральних потумпературно-часових залежностей не дозволяє жностей породжуючого і похідних температурних оцінити ступінь достовірності зроблених висновків процесів, підраховують діючу КІЛЬКІСТЬ гармонік, у Тому необхідні КІЛЬКІСНІ критерії для оцінки параяких зосереджено, наприклад, 90% потужності метрів системи опалення і якості роботи и системи коливань температур, і з урахуванням коефіцієнтів регулювання, кореляції визначають ВІДПОВІДНІСТЬ спектральних 2) Вибір представницького періоду тривалістю в складів обраних породжуючого і похідних темпе14 діб не дає можливості проводити прискорену ратурних процесів і про ефективність роботи автооцінку працездатності автономних опалювальних номного опалювального блока в системі опалення блоків будинку судять по числових величинах ряду параЗагальними істотними ознаками прототипу і метрів, рівних відношенню інтегральних потужносвинаходу, що заявляється, є тей коливань температур у спектрах двох попарно розміщення додаткових термохронних датчиківобраних зв'язаних температурних процесів накопичувачів для виміру температури зовнішнього повітря, температури подавальної труби, Перераховані ознаки скла/дають сутність витемператур радіаторів опалення і повітря в обранаходу, тому що є необхідними в будь-яких варіаних приміщеннях по поверхах будинку, нтах реалізації винаходу і достатніми для вирішення поставленої задачі синхронний розподілений моніторинг зазначених температур протягом обраного періоду часу, Конкретною ВІДМІНОЮ способу є те, що як параметр ефективності роботи автономного опалювведення накопичених даних у комп'ютер для вального блока в системі опалення будинку вибинаступної їхньої обробки й об'єктивізації у вигляді рають числовий параметр у вигляді відношення температурно-часових рядів, інтегральної потужності спектра коливань темпеоцінка результатів моніторингу ратури подавальної труби до інтегральної потужСутність винаходу ності спектра коливань температури зовнішнього В основу винаходу покладена задача удоскоповітря, числовий параметр у вигляді відношення налення способу контролю автономного опалюваінтегральної потужності спектра коливань темпельного блока безпосередньо в умовах експлуатації ратури радіаторів опалення у ВІДПОВІДНИХ приміпісля монтажу його в систему опалення будинку, щеннях по поверхах будинку до інтегральної потуВІДПОВІДНО до якого за рахунок особливостей вижності спектра коливань температури подавальної бору тривалості періоду температурних вимірів і труби і числовий параметр у вигляді відношення числової обробки результатів зазначених вимірів інтегральної потужності спектра коливань темпезабезпечується експрес-контроль якості роботи ратури повітря у ВІДПОВІДНИХ приміщеннях по погазових пальників і ефективності всієї системи верхах будинку до інтегральної потужності спектра опалення, що підвищує достовірність контролю й коливань температури зовнішнього повітря експлуатаційну надійність Поставлена задача вирішується тим, що в Причинно-наслідковий зв'язок ВІДМІТНИХ ознак і способі контролю опалювального блока із систетехнічного результату полягає в наступному мою регулювання по температурі зовнішнього поЯк паливо в автономних опалювальних блоках вітря безпосередньо в умовах його експлуатації в звичайно використовують природний газ, що висусистемі опалення будинку, який полягає в розміває підвищені вимоги до рівня техніки безпеки щенні додаткових термохронних датчиків-накопиЗначною мірою безпека й експлуатаційна надійчувачів для виміру температури зовнішнього повіність зазначених опалювальних блоків залежать тря, температури подавальної труби і температур від ефективності роботи газопальникових прирадіаторів опалення і повітря в обраних примістроїв, що керуються системою автоматичного щеннях по поверхах будинку, синхронному розпорегулювання витрати газу 3 розгляду приведеного піках похідних визначити часове запізнення регулюючого впливу в різних точках системи стосовно моменту його виникнення на подавальної трубі Оскільки ВСІ датчики-накопичувачі синхронізовані в часі і стартують у міси вимірів практично одночасно, з розбіжністю не більше 1 хвилини, усі часові запізнення визначаються з точністю до дискретності ВІДЛІКІВ, у розглянутому випадку до 10 хвилин При необхідності більш точних вимірів дискретність можна зменшити до 1 хвилини Той факт, що КІЛЬКІСТЬ вимірів міси (2048) являє собою цілу сте11 пінь двійки (2 ), дозволяє при проведенні спектрального аналізу часових залежностей застосувати алгоритм швидкого перетворення Фур'є Більш повну інформацію про опалювальну систему дає вивчення індивідуальних частотних компонентів одержуваних часових рядів, тому виникає задача визначення спектрів потужності окремих часових рядів і задача визначення зв'язку між спектрами потужності двох часових рядів До недоліків прототипу варто віднести наступне 47736 10 тобто ручним керуванням при ЗМІНІ температури зовнішнього повітря на 5°С Два регулювальних впливи були зроблені 2-ого лютого і 5-ого лютого, про що свідчить ВІДПОВІДНИЙ ріст температур у подавальній трубі і радіаторі опалення в диспетчерській протягом приблизно 12 годин Застосування спектрального і кореляційного аналізу дозволяє істотно підвищити чутливість і точність аналізу взаємозалежних температурних процесів Це дозволяє скоротити тривалість процесу моніторингу з 14 діб до 3,5 діб без суттєвого погіршення достовірності оцінки ефективності роботи опалювального блока в системі опалення будинку Це підтверджується результатами порівняння обчислених параметрів ефективності при моніторингу тривалістю в 14 діб і при моніторингу для чотирьох періодів тривалістю по 3,5 доби кожний КІЛЬКІСТЬ ДІЮЧИХ гармонік для системи опалення будинку міськгаза м Шахтарська для всіх тривалостеи моніторингу було визначено рівним 6, а КІЛЬКІСТЬ діючих гармонік для житлового будинку по вул Р Люксембург, М Донецьк для всіх тривалостеи моніторингу було визначено рівним 9 Тому перший моніторинг для виявлення небажаних коливань у системі проводиться протягом Обчислені значення числового параметра «А» близько 12 годин, що відповідає обмірюваному ефективності роботи автономного опалювального часу заспокоєння (стабілізації) системи опалення блока в системі опалення будинку у вигляді відпісля регулюючого впливу ношення інтегральної потужності спектра коливань температури подавальної труби до інтегральної На фіг 1 представлені записані криві зміни тепотужності спектра коливань температури зовнішмператур у системі опалення будинку міськгаза, м нього повітря приведені нижче (табл) Шахтарськ, що керувалася каскадним методом, на фіг 2 запису кривої зміни температури подавальної труби системи опалення, у якій як теплогенератор застосовано автономний опалювальний блок, що керується по сигналу від датчика температури зовнішнього повітря, випливає факт появи небажаних осциляцій з розмахом амплітуд 5 - 6 °С, максимуми амплітуд яких приходяться на гармошки з періодами 41 і 53 хвилини Видно, що відгомони небажаних коливань доходять і до радіаторів опалення 9-го поверху Цей факт став несподіваним для служби експлуатації автономної котельні, оскільки традиційними методами він не виявлявся Ймовірним джерелом виникнення цих коливань є робота автоматики котлів, що змінює коливальні режими горіння пальників з вищенаведеними параметрами Відомо, що при виявленні небажаних коливань варто негайно шукати й усувати причину їхнього виникнення Можливі причини появи зазначених коливань також варто шукати й у системі опалення будинку, що перед пуском в експлуатацію не сертифікується, унаслідок чого в квартирах можливі несанкціоновані відбори теплоносія і т і Таблиця Система опалення Будинок міськгаза, м Шахтарськ вул Р Люксембург, м Донецьк 0,74 Параметр А 4-а чверть 2-а чверть період період 3,5 доби 3,5 доби 2,66 ±0,9 0,24 ± 0,07 3,5 доби період 3,5 доби 0,15 ±0,07 4-а чверть період 3,5 доби 0,1 ±0,47 2,31 1,89 ±0,08 2,32 ± 0,85 1,84 ±0,09 Представницький період 14 діб Для системи опалення будинку по вул Р Люксембург, м Донецьк на фіг 4 - 1 1 попарно приведені ВІДПОВІДНО для 1-ого, 2-ого, 3-ого і 4-ого періодів моніторингу по 3,5 доби кожен співвідношення спектрів потужності зовнішнього повітря І подавальної труби (зверху фіг 4, 6, 8, 10), криві зміни температур подавальної труби і зовнішнього повітря в реальному масштабі часу (знизу фіг 5, 7, 9, 10) На фігурах 4, 6, 8, 10, як і нижче, на фігурах 12, 14, 16, 18, СВІТЛІ стовпчики - спектр подавальної труби, темні - зовнішнього повітря Для системи опалення будинку міськгазу, м Шахтарськ на фіг 1 2 - 1 9 попарно приведені ВІДПОВІДНО для 1-ого, 2-ого, 3-ого і 4-ого періодів моніторингу по 3,5 доби кожен співвідношення спектрів потужності зовнішнього повітря і подавальної труби (зверху фіг 12, 14, 16, 18) і криві зміни 2, 14 ±0,45 температур подавальної труби і зовнішнього повітря в реальному масштабі часу (знизу фіг 13, 15, 17, 19) Таким чином, ознаки, що складають сутність винаходу, знаходяться в причинно-наслідковому зв'язку з технічним результатом, що досягається Проведені експерименти і розрахунки підтверджують, по-перше, можливість використання моніторингу температури подавальної труби для виявлення і наступного усунення небажаних осциляцій у газопальниковому пристрої автономного опалювального блока, що керується по сигналах датчика температури зовнішнього повітря, і по-друге, доводять можливість істотного скорочення тривалості періоду моніторингу з 14 діб до 3 5 діб без зниження достовірності оцінки числових параметрів 11 47736 12 Полью-1 а і ФІГ. 1 ФІГ. 2 022001.00:01 0 1 02 2001.00.01 Дата к час Житловий будМнок По в ул. Р. Люксембург, 32 чиїм" ГУМ міаления а імріирі ]_-•- Тмру» рш в етр а щ їі і і Y \[~~"' шипения в «aapiwpi Твмпцмгура ЛОНІІІІІШЬОЮ гннміра Даівічас Житловий будинок по вуя. РЛкмсймбург, 32 Фіг. З ,23 51 27 03 ZQOtJXdSi Дата І час 2 7 O 3 20O1 1 1 5 1 27О3 2ІХИ IT 51 13 47736 пс гул. Р .Л TMjnepdTyp+іиі! 14 нміньогв пмітрй І лодаїбчдГ грум Фіг, 4 La* і о ЧаСтйга, ГЦ Жнтіний Будинок м іу 1інп*р«туріі KwAimwrD погіїря І Фіг. 5 UCJIMIM01 Дата І Час 10 0) ЇМ" .млі 15 16 47736 Жнімиия ОДОЬАК по іул Р Лімсімйург з і Слміри патухюсіі і і м г и р ч у р я ш р п т і » МИІІШІВОГО лтІїрчіпцдшцсИгруйн рТІ d Фіг. 6 Фіг. 7 j^r^i ІО U 1041.1» 21 0*31 Дата і час І 18 47736 17 по ||Т. РЛюис«и*да-. 11 Опнгри патумирсії і*ипорітурнии ш л и и к »«чшньаг« П М Г І Н І і п Фіг. 8 3 fell)' 1 I.tail* Частога Гц Фіг. 9 14 0 И Ш 0 1 4 1 ДагіІ час 19 20 47736 С П І К І М П * І Ї » М І И Іанімитурннх t n m u n h кмпшншга не 1 0 її i*Miff>tTytiu мімоіниг» поіїтр* і пыьочвГт P* i V» Фіг, 11 ї ї 0! ЇЛО) 44 ФІ 21 47736 22 Шахтарськ. Міськгвз. Спектр колимиь температури Повітря а 1-й чдорп г ер юла ?01hD2 2ВДір по 15.02 2001р. Фіг. 12 Шахтарськ. Перше чверті» паркща опасгережечня Фіг. 13 23 24 47736 Шахтарем. Мкькгез Спектр коливань ТїмПФрЛГури повітря а2-йчавртіперюдаіО1 02 2001р по 15 02 " Фіг. 14 Швятврсьс Лртг* чверть ПЄЙОЬВ сокіереадмив Подаюч* Фіг 15 Лата І час 25 47736 26 МЮьСГіз СПбСТр иОЛиВйНь «мператури повітря в 3-й чверп пвріола э 01 02 2001р по 15 02 2001р Фіг. 16 Швхтарськ Трети чверть, гчркда спостереження U и Фіг. 17 27 28 47736 Спектр коливдяь гемпер»іури поеігря в4-ЙчВврППерійДазО1 02 2001р щ 15 02 2001 р Фіг 18 Швхтароьк Чвтверп чверть гнркші слостврежеимн У * • • Подпои» Фіг. 19 лові три / I2D21H1.DIM 1143 JHI.DI 2* ГІОЗШМІИ 14 Ю ! « І 1 0 » НИЗМІ.ИИ Дата і час ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
