Безшумний боєприпас

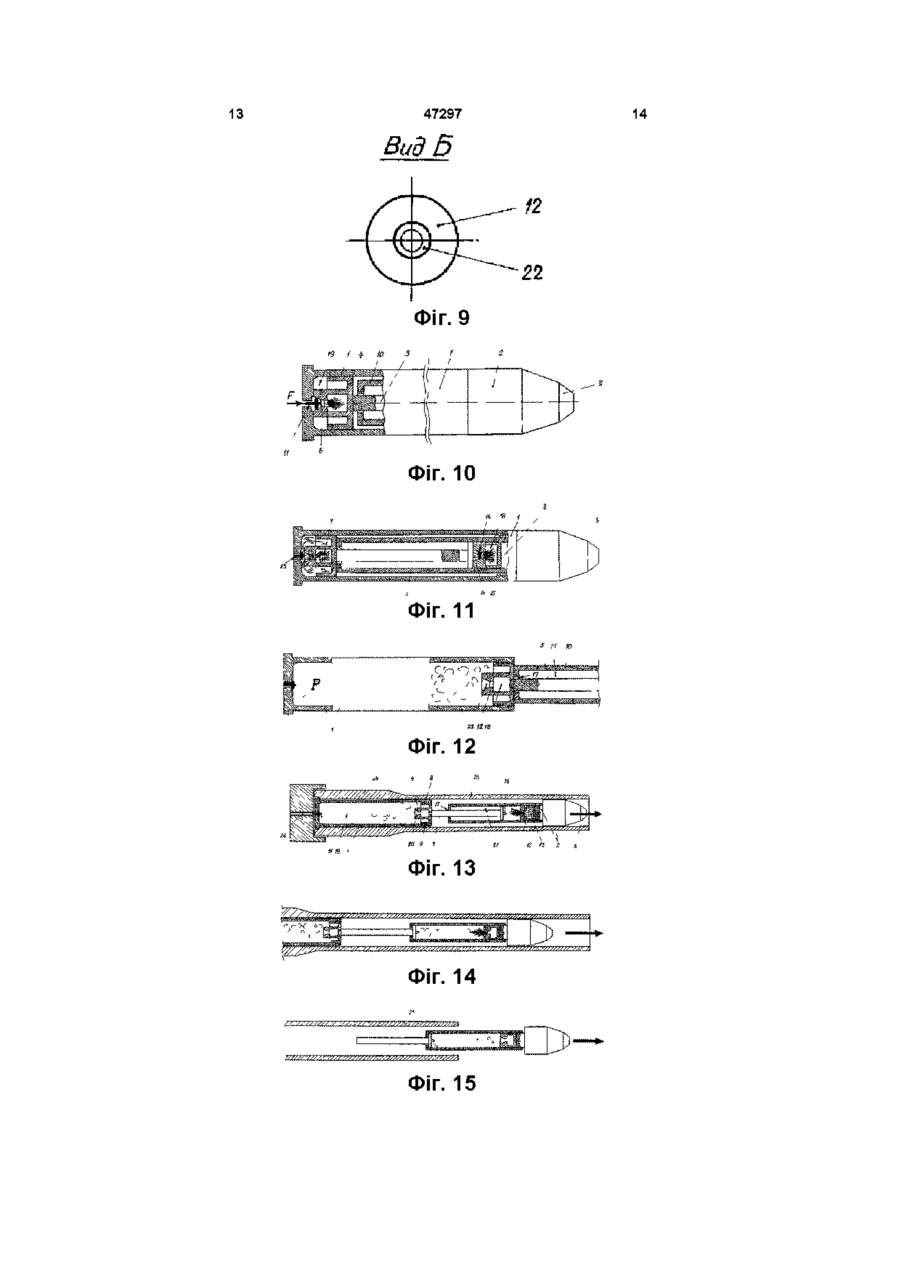

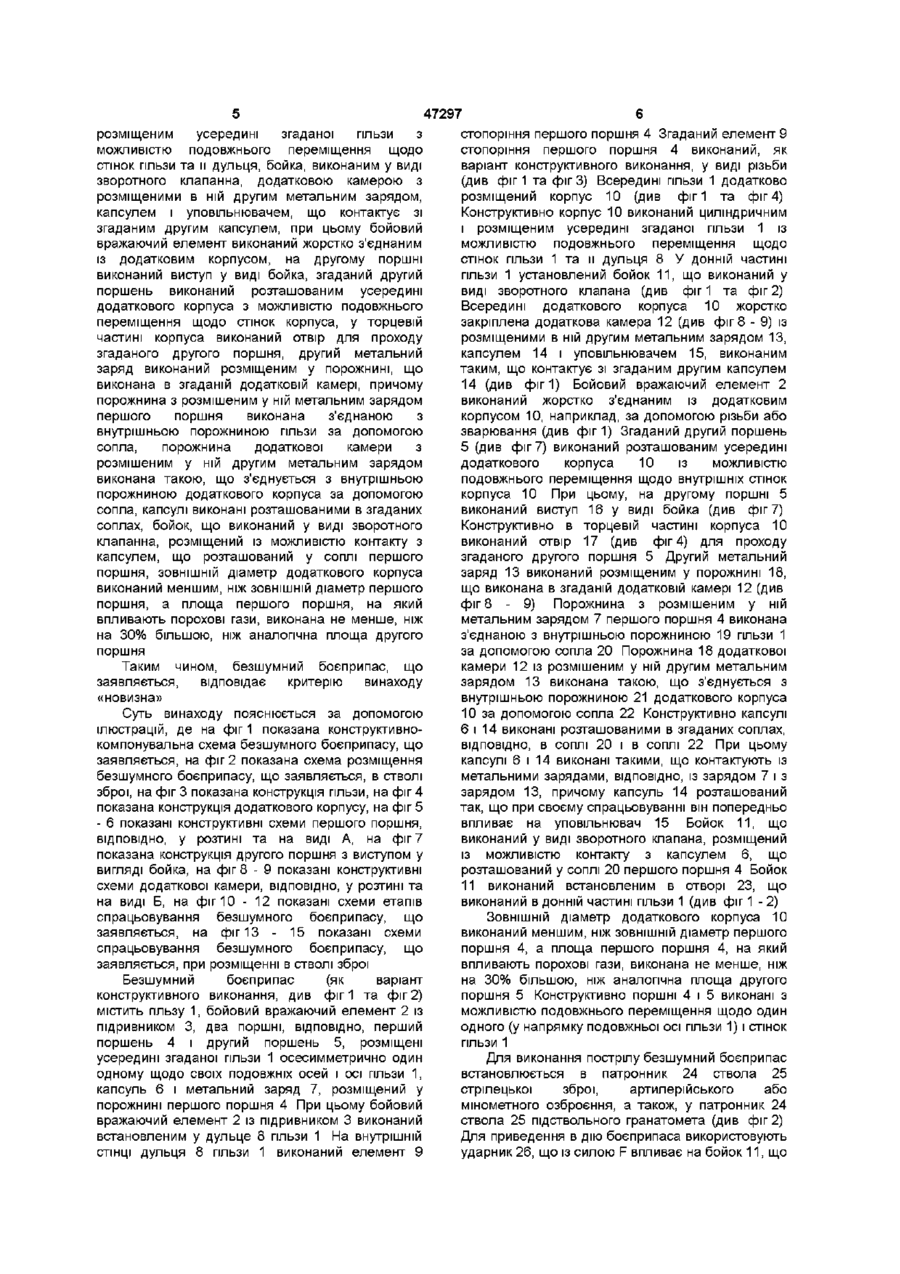

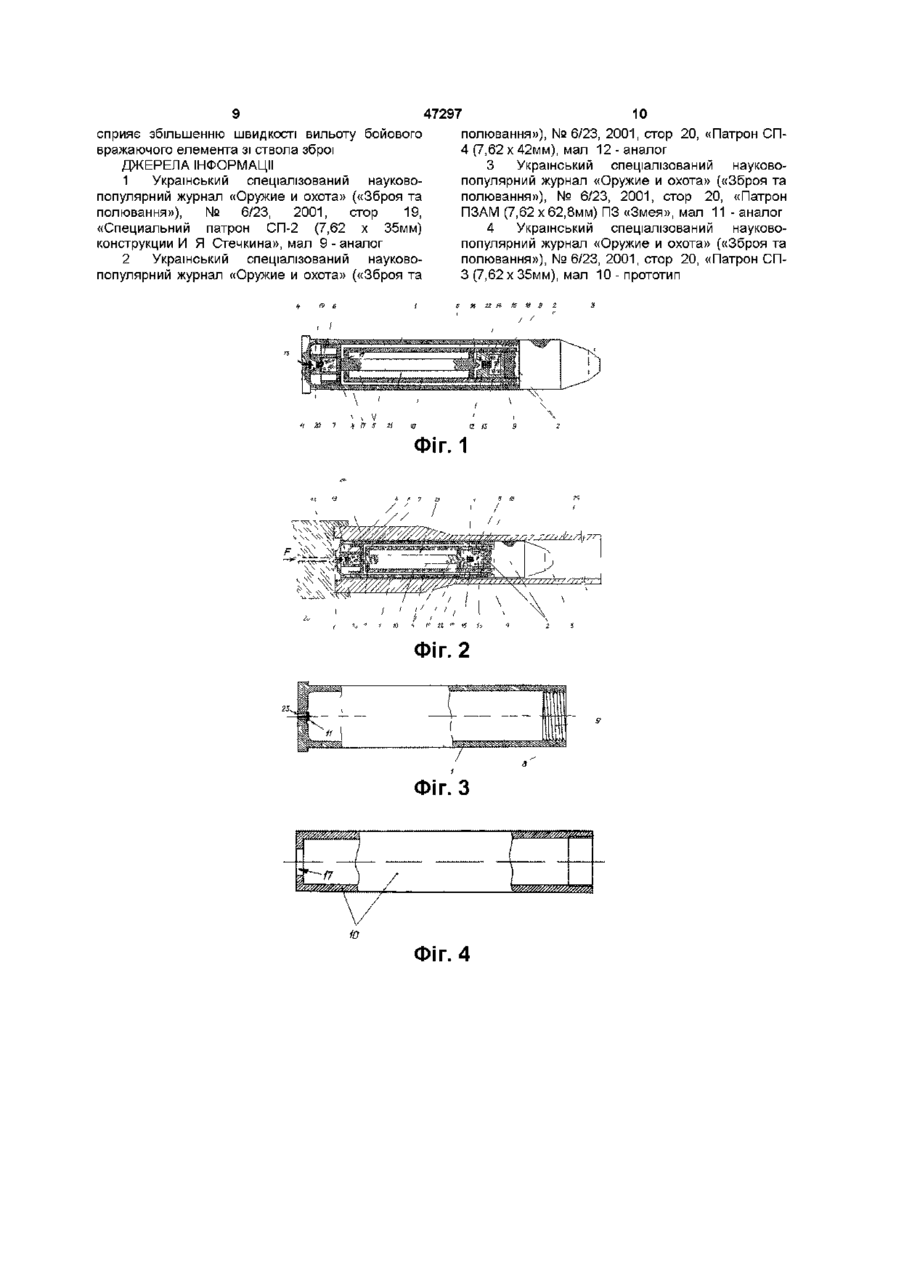

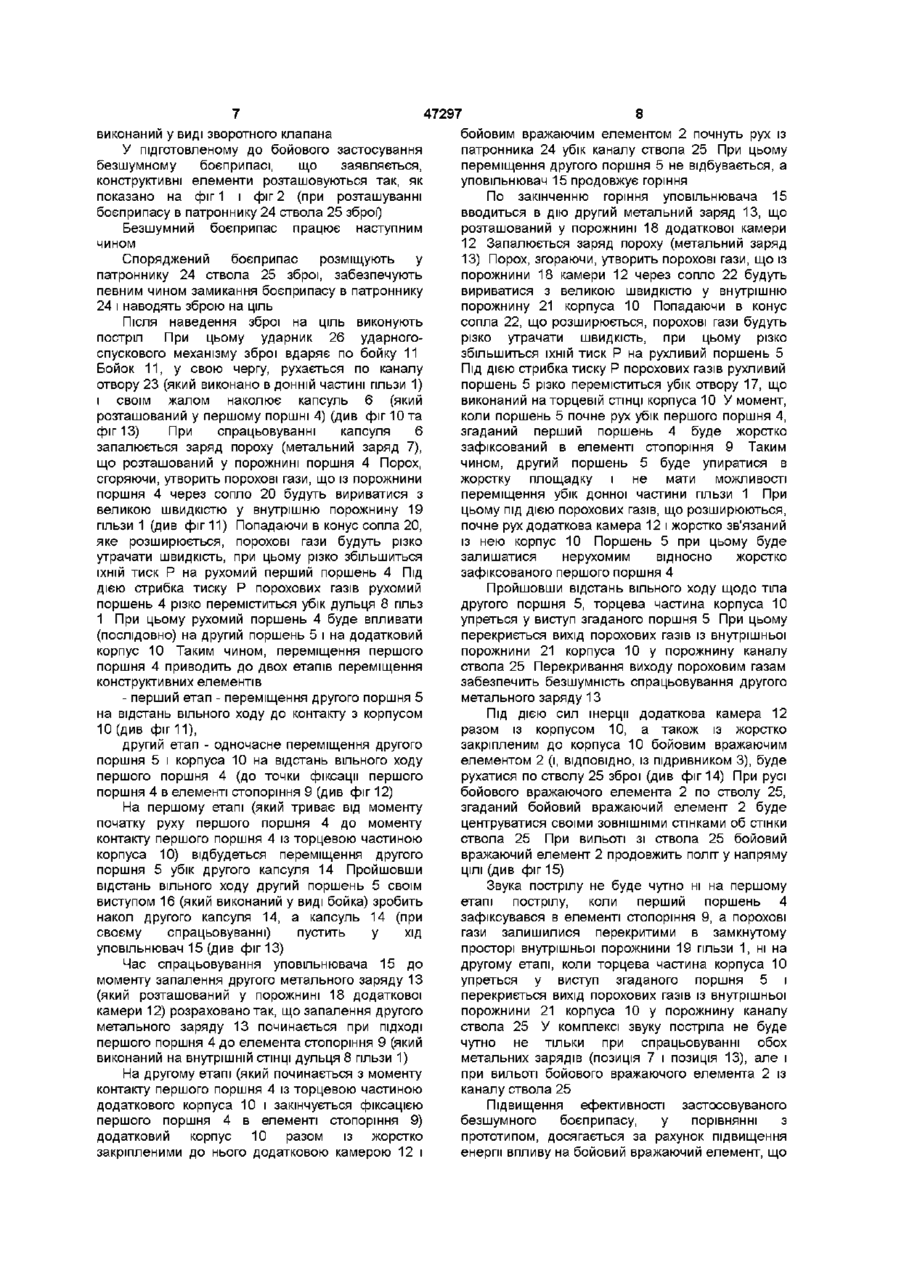

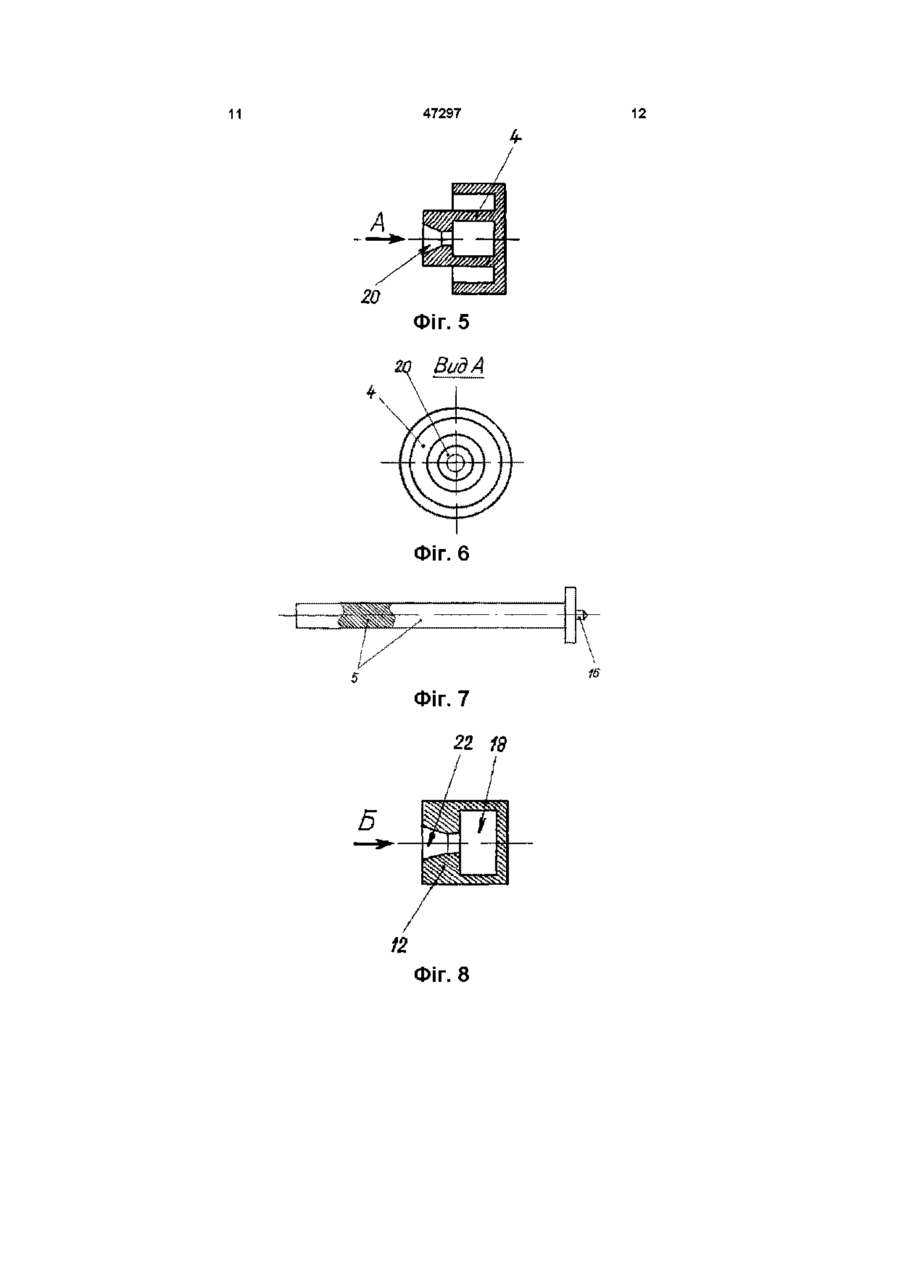

1 Безшумний боєприпас, що містить гільзу, бойовий вражаючий елемент, встановлений у дульце гільзи, капсуль, два штоки, розміщені усередині гільзи вісесиметрично один одному щодо своїх подовжніх осей і осі гільзи, і метальний заряд, розміщений у порожнині одного з поршнів, при цьому капсуль виконаний таким, що знаходиться у контакті із метальним зарядом, бойовий вражаючий елемент виконаний таким, що знаходиться у контакті з одним із поршнів, а поршні виконані з можливістю подовжнього переміщення один щодо одного і стінок гільзи і з різними площами впливу на них порохових газів, який відрізняється тим, що він додатково містить елемент стопоріння першого поршня, розміщеного на внутрішній СТІНЦІ дульця гільзи, корпус, виконаний циліндричним і розміщений усередині згаданої гільзи з можливістю подовжнього переміщення щодо стінок гільзи і її дульця, бойок, виконаний як зворотний клапан , додаткову камеру з розміщеними в ній другим метальним зарядом, капсулем і уповільнювачем, що контактує із другим капсулем, при цьому бойовий вражаючий елемент виконаний жорстко з'єднаним із додатковим корпусом, на другому поршні виконаний виступ як бойок, другий поршень виконаний розташованим усередині додаткового корпуса з можливістю подовжнього переміщення щодо стінок корпуса, у торцевій частині корпуса виконаний отвір для проходу другого поршня, а другий метальний заряд розміщений у порожнині, що виконана в додатковій камері 2 Безшумний боєприпас за п 1, який відрізняється тим, що порожнина з розміщеним у ній метальним зарядом першого поршня з'єднана з внутрішньою порожниною гільзи за допомогою сопла 3 Безшумний боєприпас за п 1, який відрізняється тим, що порожнина додаткової камери з розміщеним у ній другим метальним зарядом з'єднана з внутрішньою порожниною додаткового корпуса за допомогою сопла 4 Безшумний боєприпас за пп 1,2,3, який відрізняється тим, що капсулі розташовані в соплах 5 Безшумний боєприпас за пп 1,2, який відрізняється тим, що бойок, який виконаний як зворотний клапан, розміщений із можливістю контакту з капсулем, що розташований у соплі першого поршня 6 Безшумний боєприпас за п 1, який відрізняється тим, що ЗОВНІШНІЙ діаметр додаткового корпуса виконаний меншим, ніж ЗОВНІШНІЙ діаметр першого поршня 7 Безшумний боєприпас за п 1, який відрізняється тим, що площа першого поршня, на який впливають порохові гази, виконана не менше ніж на 30% більшою, ніж аналогічна площа другого поршня Винахід відноситься до галузі озброєння, зокрема, до боєприпасів для стрілецького, артилерійського і мінометного озброєння, а також, до безшумного «пострілу» для підствольного гранатомета, а саме, до безшумних боєприпасів із перемінно-замкнутим об'ємом Відомий безшумний боєприпас, що містить гільзу пляшкової форми, кулю з жорстко закріпленим до неї хвостовиком, поршень, розміщений усередині корпуса гільзи і встановлений із можливістю контакту зі згаданим хвостовиком, і пороховий заряд, розміщений у порожнині поршня [1] До недоліків відомого безшумного боєприпасу відноситься те, що для переміщення кулі по нарізах каналу ствола витрачається значна 1 47297 частина кінетичної енергії, що передає бойовому вражаючому елементу поршень при його русі усередині гільзи (під ДІЄЮ порохових газів) Відомий безшумний боєприпас, що містить гільзу пляшкової форми з розміщеними в останній поршнем-штовхальником, пороховим зарядом, розміщеним у порожнині поршня, і кулею, при цьому на поршні-штовхальнику виконаний виступ, що центрує кулю, куля виконана циліндричної форми і оснащена ведучим паском, що розміщений у її передній частини [2] До недоліків відомого безшумного боєприпасу відноситься те, що для переміщення кулі по нарізах каналу ствола витрачається значна частина кінетичної енергії, що передає бойовому вражаючому елементу поршень при його русі усередині гільзи (під ДІЄЮ порохових газів) Відомий безшумний боєприпас, що містить гільзу з розміщеним усередині останньої штокомштовхальником, бойовий вражаючий елемент, який розміщений у дульці гільзи та знаходиться у контакті своєю задньою частиною зі штокомштовхальником, і пороховий заряд, розміщений у порожнині штока-штовхальника [3] До недоліків відомого безшумного боєприпасу відноситься те, що для переміщення кулі по нарізах каналу ствола витрачається значна частина кінетичної енергії, що передає бойовому вражаючому елементу поршень при його русі усередині гільзи (під ДІЄЮ порохових газів) До недоліків відноситься також і те, що при висунутому поршні-штовхальнику довжина гільзи збільшується більш ніж на 50%, що є перешкодою для застосування таких патронів у відомих зразках автоматичної зброї, прийнятих на озброєння Для виключення зазначеного недоліка необхідно змінювати конструкцію зброї під зазначений патрон Найбільш близьким технічним рішенням, обраним як прототип, є безшумний боєприпас, що містить гільзу, бойовий вражаючий елемент, встановлений у дульці гільзи, капсуль, два штоки, розміщених усередині згаданої гільзи осесиметрично один одному щодо своїх подовжніх осей і осі гільзи, і метальний заряд, розміщений у порожнині одного з поршнів, при цьому капсуль виконаний таким, що знаходиться у контакті з метальним зарядом, бойовий вражаючий елемент виконаний таким, що знаходиться у контакті з одним із поршнів, а поршні виконані з можливістю подовжнього переміщення щодо один одного і стінок гільзи і з різними площами впливу на них порохових газів [4] До недоліків відомого безшумного боєприпасу, що обраний як прототип, відноситься те, що для переміщення кулі по нарізах каналу ствола витрачається значна частина кінетичної енергії, що передає бойовому вражаючому елементу поршень при його русі усередині гільзи (під ДІЄЮ порохових газів) До недоліків відноситься також і те, що при висунутому телескопічному поршні довжина гільзи збільшується більш ніж на 50%, що є перешкодою для застосування таких патронів у відомих зразках автоматичної зброї, прийнятих на озброєння Для виключення зазначених недоліків необхідно змінювати конструкцію зброї під зазначений патрон В основу винаходу поставлено задачу шляхом підвищення енергії дії порохових газів на бойовий вражаючий елемент забезпечити підвищення швидкості його вильоту із ствола зброї Суть винаходу в безшумному боеприпасі, що містить гільзу, бойовий вражаючий елемент, встановлений у дульце гільзи, капсуль, два штоки, розміщених усередині згаданої гільзи осесимметрично один одному щодо своїх подовжніх осей і осі гільзи, і метальний заряд, розміщений у порожнині одного з поршнів, при цьому капсуль виконаний таким, що знаходиться у контакті з метальним зарядом, бойовий вражаючий елемент виконаний таким, що знаходиться у контакті з одним із поршнів, а поршні виконані з можливістю подовжнього переміщення щодо один одного і стінок гільзи і з різними площами впливу на них порохових газів, досягається тим, що він додатково оснащений елементом стопоріння першого поршня, розміщеного на внутрішній СТІНЦІ дульца гільзи, корпусом, виконаним циліндричним і розміщеним усередині згаданої гільзи з можливістю подовжнього переміщення щодо стінок гільзи та и дульця, бойком, виконаним у виді зворотного клапана, додатковою камерою з розміщеними в ній другим метальним зарядом, капсулем і уповільнювачем, що контактує зі згаданим другим капсулем Суть винаходу досягається також і тим, що бойовий вражаючий елемент виконаний жорстко з'єднаним із додатковим корпусом, на другому поршні виконаний виступ у виді бойка, згаданий другий поршень виконаний розташованим усередині додаткового корпуса з можливістю подовжнього переміщення щодо стінок корпуса, у торцевій частині корпуса виконаний отвір для проходу згаданого другого поршня, другий метальний заряд виконаний розміщеним у порожнині, що виконана в згаданій додатковій камері Суттю винаходу є також і те, що порожнина з розмішеним у ній метальним зарядом першого поршня виконана з'єднаною з внутрішньою порожниною гільзи за допомогою сопла, порожнина додаткової камери з розмішеним у ній другим метальним зарядом виконана такою, що з'єднується з внутрішньою порожниною додаткового корпуса за допомогою сопла, капсулі виконані розташованими в згаданих соплах, бойок, що виконаний у виді зворотного клапанна, розміщений із можливістю контакту з капсулем, що розташований в соплі першого поршня Новим у конструкції безшумного боєприпасу є те, що ЗОВНІШНІЙ діаметр додаткового корпуса виконаний меншим, ніж ЗОВНІШНІЙ діаметр першого поршня, а площа першого поршня, на який впливають порохові гази, виконана не менше, ніж на 30% більшою, ніж аналогічна площа другого поршня Порівняльний аналіз технічного рішення, що заявляється, із прототипом дозволяє зробити висновок, що безшумний боєприпас, який заявляється, відрізняється тим, що він додатково оснащений елементом стопоріння першого поршня, розміщеного на внутрішній СТІНЦІ дульця гільзи, корпусом, виконаним циліндричним і 47297 розміщеним усередині згаданої гільзи з можливістю подовжнього переміщення щодо стінок гільзи та и дульця, бойка, виконаним у виді зворотного клапанна, додатковою камерою з розміщеними в ній другим метальним зарядом, капсулем і уповільнювачем, що контактує зі згаданим другим капсулем, при цьому бойовий вражаючий елемент виконаний жорстко з'єднаним із додатковим корпусом, на другому поршні виконаний виступ у виді бойка, згаданий другий поршень виконаний розташованим усередині додаткового корпуса з можливістю подовжнього переміщення щодо стінок корпуса, у торцевій частині корпуса виконаний отвір для проходу згаданого другого поршня, другий метальний заряд виконаний розміщеним у порожнині, що виконана в згаданій додатковій камері, причому порожнина з розмішеним у ній метальним зарядом першого поршня виконана з'єднаною з внутрішньою порожниною гільзи за допомогою сопла, порожнина додаткової камери з розмішеним у ній другим метальним зарядом виконана такою, що з'єднується з внутрішньою порожниною додаткового корпуса за допомогою сопла, капсулі виконані розташованими в згаданих соплах, бойок, що виконаний у виді зворотного клапанна, розміщений із можливістю контакту з капсулем, що розташований у соплі першого поршня, ЗОВНІШНІЙ діаметр додаткового корпуса виконаний меншим, ніж ЗОВНІШНІЙ діаметр першого поршня, а площа першого поршня, на який впливають порохові гази, виконана не менше, ніж на 30% більшою, ніж аналогічна площа другого поршня Таким чином, безшумний боєприпас, що заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою ілюстрацій, де на фіг 1 показана конструктивнокомпонувальна схема безшумного боєприпасу, що заявляється, на фіг 2 показана схема розміщення безшумного боєприпасу, що заявляється, в стволі зброї, на фіг 3 показана конструкція гільзи, на фіг 4 показана конструкція додаткового корпусу, на фіг 5 - 6 показані конструктивні схеми першого поршня, ВІДПОВІДНО, у розтині та на виді А, на фіг 7 показана конструкція другого поршня з виступом у вигляді бойка, на фіг 8 - 9 показані конструктивні схеми додаткової камери, ВІДПОВІДНО, у розтині та на виді Б, на фіг 10 - 12 показані схеми етапів спрацьовування безшумного боєприпасу, що заявляється, на фіг 13 - 15 показані схеми спрацьовування безшумного боєприпасу, що заявляється, при розміщенні в стволі зброї Безшумний боєприпас (як варіант конструктивного виконання, див фіг 1 та фіг 2) містить гільзу 1, бойовий вражаючий елемент 2 із підривником 3, два поршні, ВІДПОВІДНО, перший поршень 4 і другий поршень 5, розміщені усередині згаданої гільзи 1 осесимметрично один одному щодо своїх подовжніх осей і осі гільзи 1, капсуль 6 і метальний заряд 7, розміщений у порожнині першого поршня 4 При цьому бойовий вражаючий елемент 2 із підривником 3 виконаний встановленим у дульце 8 гільзи 1 На внутрішній СТІНЦІ дульця 8 гільзи 1 виконаний елемент 9 стопоріння першого поршня 4 Згаданий елемент 9 стопоріння першого поршня 4 виконаний, як варіант конструктивного виконання, у виді різьби (див фіг 1 та фіг 3) Всередині гільзи 1 додатково розміщений корпус 10 (див фіг 1 та фіг 4) Конструктивно корпус 10 виконаний циліндричним і розміщеним усередині згаданої гільзи 1 із можливістю подовжнього переміщення щодо стінок гільзи 1 та и дульця 8 У донній частині гільзи 1 установлений бойок 11, що виконаний у виді зворотного клапана (див фіг 1 та фіг 2) Всередині додаткового корпуса 10 жорстко закріплена додаткова камера 12 (див фіг 8 - 9) із розміщеними в ній другим метальним зарядом 13, капсулем 14 і уповільнювачем 15, виконаним таким, що контактує зі згаданим другим капсулем 14 (див фіг1) Бойовий вражаючий елемент 2 виконаний жорстко з'єднаним із додатковим корпусом 10, наприклад, за допомогою різьби або зварювання (див фіг1) Згаданий другий поршень 5 (див фіг 7) виконаний розташованим усередині додаткового корпуса 10 із можливістю подовжнього переміщення щодо внутрішніх стінок корпуса 10 При цьому, на другому поршні 5 виконаний виступ 16 у виді бойка (див фіг 7) Конструктивно в торцевій частині корпуса 10 виконаний отвір 17 (див фіг 4) для проходу згаданого другого поршня 5 Другий метальний заряд 13 виконаний розміщеним у порожнині 18, що виконана в згаданій додатковій камері 12 (див фіг 8 - 9) Порожнина з розмішеним у ній метальним зарядом 7 першого поршня 4 виконана з'єднаною з внутрішньою порожниною 19 гільзи 1 за допомогою сопла 20 Порожнина 18 додаткової камери 12 із розмішеним у ній другим метальним зарядом 13 виконана такою, що з'єднується з внутрішньою порожниною 21 додаткового корпуса 10 за допомогою сопла 22 Конструктивно капсулі 6 і 14 виконані розташованими в згаданих соплах, ВІДПОВІДНО, в соплі 20 і в соплі 22 При цьому капсулі 6 і 14 виконані такими, що контактують із метальними зарядами, ВІДПОВІДНО, ІЗ зарядом 7 і з зарядом 13, причому капсуль 14 розташований так, що при своєму спрацьовуванні він попередньо впливає на уповільнювач 15 Бойок 11, що виконаний у виді зворотного клапана, розміщений із можливістю контакту з капсулем 6, що розташований у соплі 20 першого поршня 4 Бойок 11 виконаний встановленим в отворі 23, що виконаний в донній частині гільзи 1 (див фіг 1 - 2) ЗОВНІШНІЙ діаметр додаткового корпуса 10 виконаний меншим, ніж ЗОВНІШНІЙ діаметр першого поршня 4, а площа першого поршня 4, на який впливають порохові гази, виконана не менше, ніж на 30% більшою, ніж аналогічна площа другого поршня 5 Конструктивно поршні 4 і 5 виконані з можливістю подовжнього переміщення щодо один одного (у напрямку подовжньої осі гільзи 1) і стінок ГІЛЬЗИ 1 Для виконання пострілу безшумний боєприпас встановлюється в патронник 24 ствола 25 стрілецької зброї, артилерійського або мінометного озброєння, а також, у патронник 24 ствола 25 підствольного гранатомета (див фіг 2) Для приведення в дію боєприпаса використовують ударник 26, що із силою F впливає на бойок 11, що 47297 виконаний у виді зворотного клапана У підготовленому до бойового застосування безшумному боєприпасі, що заявляється, конструктивні елементи розташовуються так, як показано на фіг 1 і фіг 2 (при розташуванні боєприпасу в патроннику 24 ствола 25 зброї) Безшумний боєприпас працює наступним чином Споряджений боєприпас розміщують у патроннику 24 ствола 25 зброї, забезпечують певним чином замикання боєприпасу в патроннику 24 і наводять зброю на ціль Після наведення зброї на ціль виконують постріл При цьому ударник 26 ударногоспускового механізму зброї вдаряє по бойку 11 Бойок 11, у свою чергу, рухається по каналу отвору 23 (який виконано в донній частині гільзи 1) і своїм жалом наколює капсуль 6 (який розташований у першому поршні 4) (див фіг 10 та фіг 13) При спрацьовуванні капсуля 6 запалюється заряд пороху (метальний заряд 7), що розташований у порожнині поршня 4 Порох, сгоряючи, утворить порохові гази, що із порожнини поршня 4 через сопло 20 будуть вириватися з великою швидкістю у внутрішню порожнину 19 гільзи 1 (див фіг 11) Попадаючи в конус сопла 20, яке розширюється, порохові гази будуть різко утрачати швидкість, при цьому різко збільшиться їхній тиск Р на рухомий перший поршень 4 Під дією стрибка тиску Р порохових газів рухомий поршень 4 різко переміститься убік дульця 8 гільз 1 При цьому рухомий поршень 4 буде впливати (послідовно) на другий поршень 5 і на додатковий корпус 10 Таким чином, переміщення першого поршня 4 приводить до двох етапів переміщення конструктивних елементів - перший етап - переміщення другого поршня 5 на відстань вільного ходу до контакту з корпусом 10 (див фіг 11), другий етап - одночасне переміщення другого поршня 5 і корпуса 10 на відстань вільного ходу першого поршня 4 (до точки фіксації першого поршня 4 в елементі стопоріння 9 (див фіг 12) На першому етапі (який триває від моменту початку руху першого поршня 4 до моменту контакту першого поршня 4 із торцевою частиною корпуса 10) відбудеться переміщення другого поршня 5 убік другого капсуля 14 Пройшовши відстань вільного ходу другий поршень 5 своїм виступом 16 (який виконаний у виді бойка) зробить накол другого капсуля 14, а капсуль 14 (при своєму спрацьовуванні) пустить у хід уповільнювач 15 (див фіг 13) Час спрацьовування уповільнювача 15 до моменту запалення другого метального заряду 13 (який розташований у порожнині 18 додаткової камери 12) розраховано так, що запалення другого метального заряду 13 починається при ПІДХОДІ першого поршня 4 до елемента стопоріння 9 (який виконаний на внутрішній СТІНЦІ дульця 8 гільзи 1) На другому етапі (який починається з моменту контакту першого поршня 4 із торцевою частиною додаткового корпуса 10 і закінчується фіксацією першого поршня 4 в елементі стопоріння 9) додатковий корпус 10 разом із жорстко закріпленими до нього додатковою камерою 12 і 8 бойовим вражаючим елементом 2 почнуть рух із патронника 24 убік каналу ствола 25 При цьому переміщення другого поршня 5 не відбувається, а уповільнювач 15 продовжує горіння По закінченню горіння уповільнювача 15 вводиться в дію другий метальний заряд 13, що розташований у порожнині 18 додаткової камери 12 Запалюється заряд пороху (метальний заряд 13) Порох, згораючи, утворить порохові гази, що із порожнини 18 камери 12 через сопло 22 будуть вириватися з великою швидкістю у внутрішню порожнину 21 корпуса 10 Попадаючи в конус сопла 22, що розширюється, порохові гази будуть різко утрачати швидкість, при цьому різко збільшиться їхній тиск Р на рухливий поршень 5 Під ДІЄЮ стрибка тиску Р порохових газів рухливий поршень 5 різко переміститься убік отвору 17, що виконаний на торцевій СТІНЦІ корпуса 10 У момент, коли поршень 5 почне рух убік першого поршня 4, згаданий перший поршень 4 буде жорстко зафіксований в елементі стопоріння 9 Таким чином, другий поршень 5 буде упиратися в жорстку площадку і не мати можливості переміщення убік донної частини гільзи 1 При цьому під дією порохових газів, що розширюються, почне рух додаткова камера 12 і жорстко зв'язаний із нею корпус 10 Поршень 5 при цьому буде залишатися нерухомим відносно жорстко зафіксованого першого поршня 4 Пройшовши відстань вільного ходу щодо тіла другого поршня 5, торцева частина корпуса 10 упреться у виступ згаданого поршня 5 При цьому перекриється вихід порохових газів із внутрішньої порожнини 21 корпуса 10 у порожнину каналу ствола 25 Перекривання виходу пороховим газам забезпечить безшумність спрацьовування другого метального заряду 13 Під ДІЄЮ СИЛ інерції додаткова камера 12 разом із корпусом 10, а також із жорстко закріпленим до корпуса 10 бойовим вражаючим елементом 2 (і, ВІДПОВІДНО, ІЗ підривником 3), буде рухатися по стволу 25 зброї (див фіг 14) При русі бойового вражаючого елемента 2 по стволу 25, згаданий бойовий вражаючий елемент 2 буде центруватися своїми ЗОВНІШНІМИ стінками об стінки ствола 25 При вильоті зі ствола 25 бойовий вражаючий елемент 2 продовжить політ у напряму ЦІЛІ (див фіг 15) Звука пострілу не буде чутно ні на першому етапі пострілу, коли перший поршень 4 зафіксувався в елементі стопоріння 9, а порохові гази залишилися перекритими в замкнутому просторі внутрішньої порожнини 19 гільзи 1, ні на другому етапі, коли торцева частина корпуса 10 упреться у виступ згаданого поршня 5 і перекриється вихід порохових газів із внутрішньої порожнини 21 корпуса 10 у порожнину каналу ствола 25 У комплексі звуку постріла не буде чутно не тільки при спрацьовуванні обох метальних зарядів (позиція 7 і позиція 13), але і при вильоті бойового вражаючого елемента 2 із каналу ствола 25 Підвищення ефективності застосовуваного безшумного боєприпасу, у порівнянні з прототипом, досягається за рахунок підвищення енергії впливу на бойовий вражаючий елемент, що 47297 10 сприяє збільшенню швидкості вильоту бойового полювання»), № 6/23, 2001, стор 20, «Патрон СПвражаючого елемента зі ствола зброї 4 (7,62 х 42мм), мал 12-аналог ДЖЕРЕЛА ІНФОРМАЦІЇ 3 Український спеціалізований науково1 Український спеціалізований науковопопулярний журнал «Оружие и охота» («Зброя та популярний журнал «Оружие и охота» («Зброя та полювання»), № 6/23, 2001, стор 20, «Патрон полювання»), № 6/23, 2001, стор 19, ПЗАМ (7,62 х 62,8мм) ПЗ «Змея», мал 11 - аналог «Спеціальний патрон СП-2 (7,62 х 35мм) 4 Український спеціалізований науковоконструкции И Я Стечкина», мал 9 - аналог популярний журнал «Оружие и охота» («Зброя та полювання»), № 6/23, 2001, стор 20, «Патрон СП2 Український спеціалізований науково3 (7,62 х 35мм), мал 10-прототип популярний журнал «Оружие и охота» («Зброя та ФІГ. 1 Фіг. 2 Фіг. З шжшшш ФІГ. 4 47297 11 A Фіг. 6 Фіг. 8 12 13 47297 вид в Фіг. 9 Фіг. 10 ФІГ. 11 Фіг. 12 Фіг. 13 Фіг. 14 Фіг. 15 14 15 47297 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 16
