Спосіб (варіанти) і пристрій для корекції рівня потужності у системі безпровідного зв’язку

Номер патенту: 73813

Опубліковано: 15.09.2005

Автори: Ванґ Джан, Чен Тао

Завантажити PDF файл.

Формула / Реферат

1. Спосіб відновлення сеансу зв`язку у системі безпровідного зв`язку, який включає:

 - передачу повідомлення про вимірювання сили пілот-сигналу на першому рівні потужності передачі,

- очікування на заздалегідь визначений період часу, і

- передачу повідомлення про вимірювання сили пілот-сигналу на другому рівні потужності передачі, вищому за перший рівень потужності передачі.

2. Спосіб за п. 1, який відрізняється тим, що другим рівнем потужності передачі є максимальний рівень.

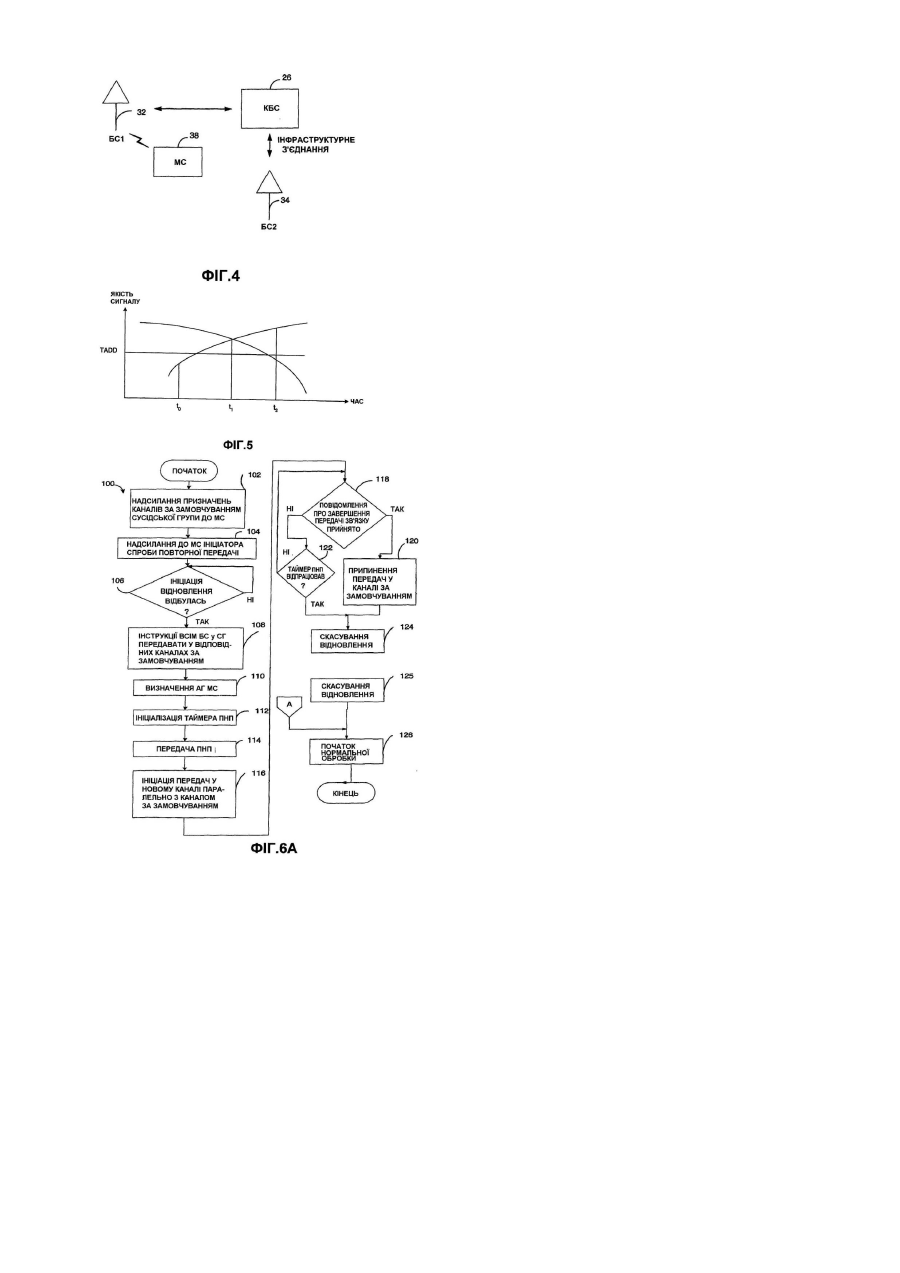

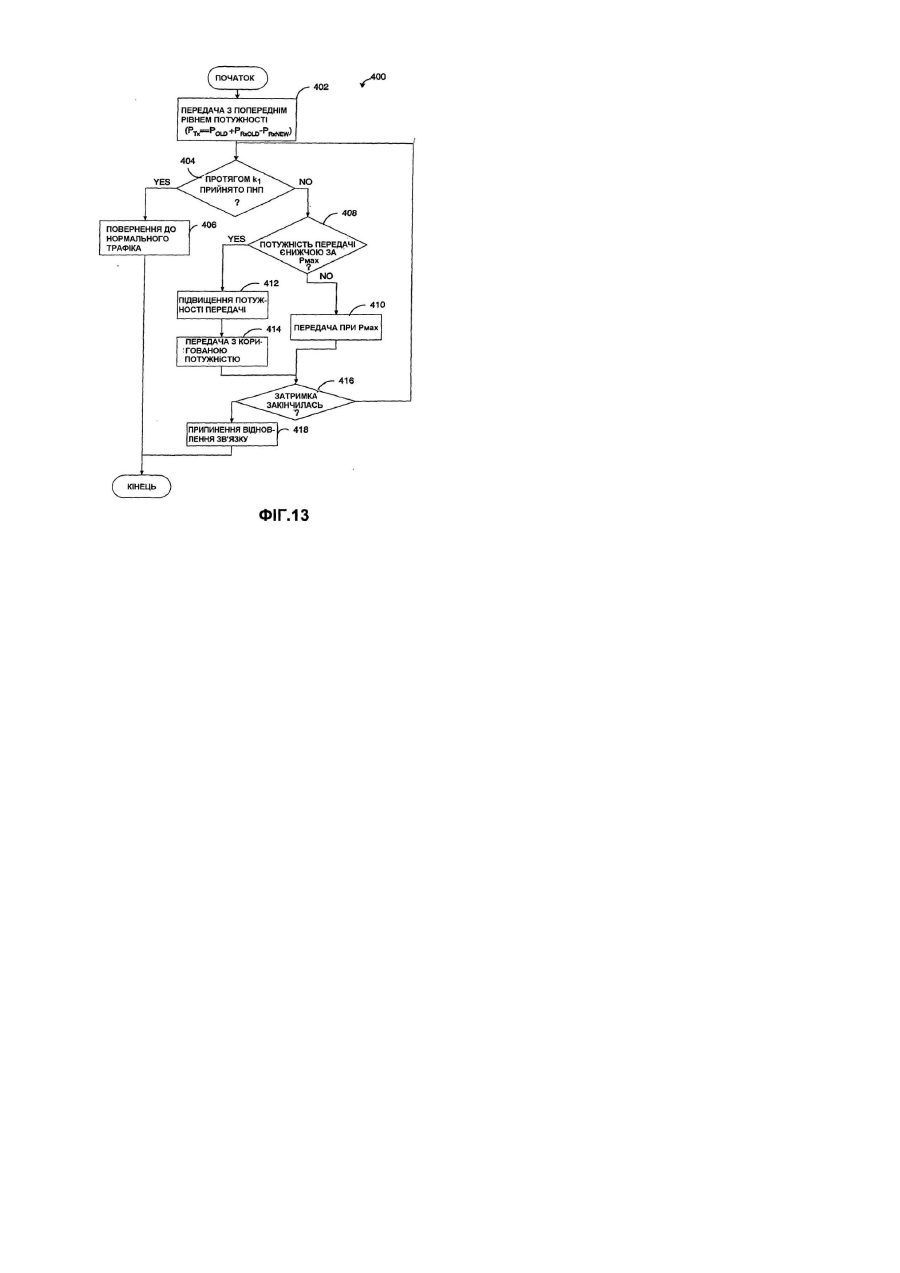

3. Спосіб відновлення сеансу зв`язку у системі безпровідного зв`язку, який включає:

- ініціалізацію відновлення сеансу зв'язку і

- інкрементування рівня потужності передачі до прийому повідомлення про напрямок автоматичного переключання мобільної станції.

4. Спосіб за п. 3, який відрізняється тим, що додатково включає передачу повідомлення про вимірювання сили пілот-сигналу з кожним рівнем потужності передачі.

5. Спосіб за п. 3, який відрізняється тим, що передача повідомлень про вимірювання сили пілот-сигналу здійснюється через заздалегідь визначені інтервали часу.

6. Спосіб за п. 3, який відрізняється тим, що передача повідомлення про вимірювання сили пілот-сигналу включає повідомлення-заголовок.

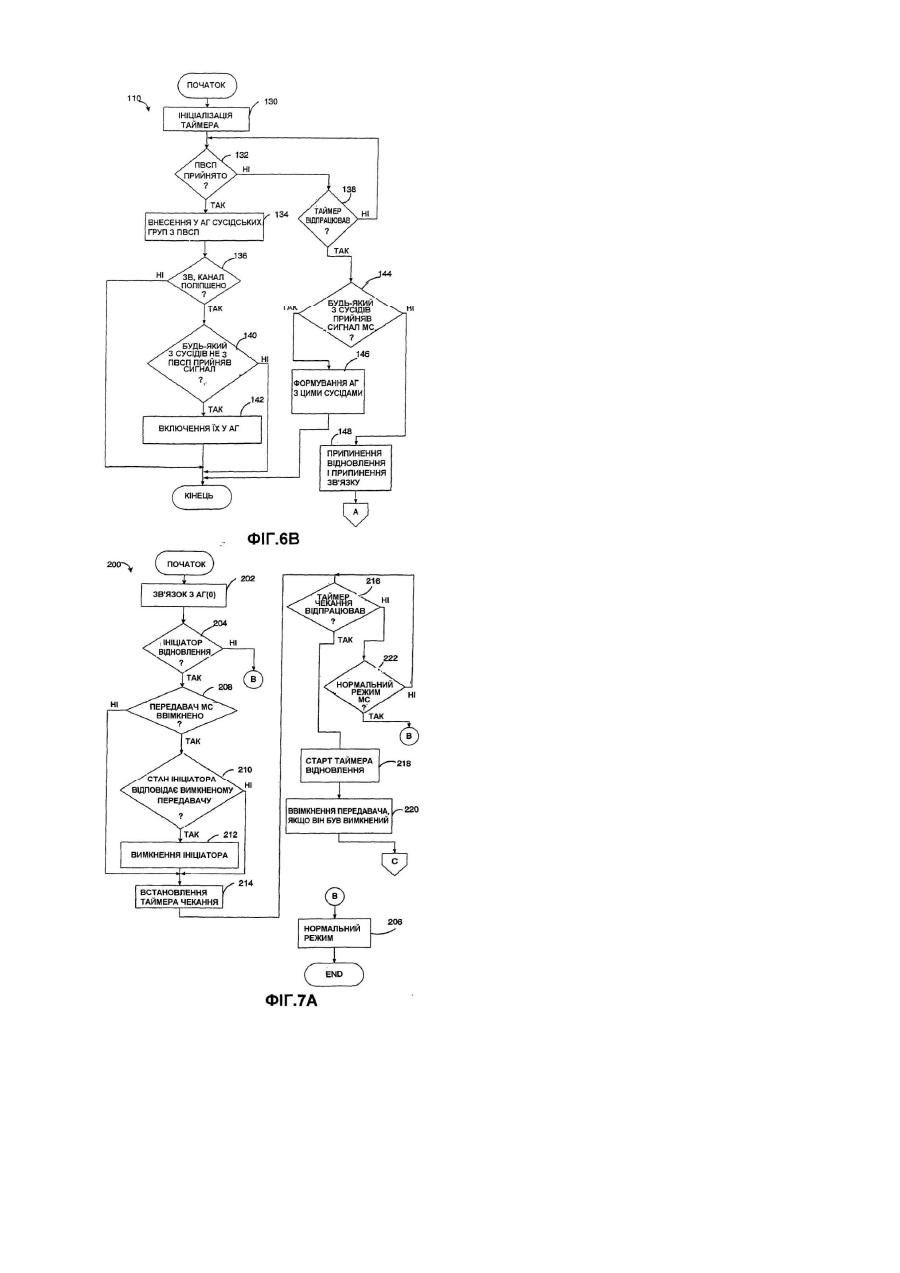

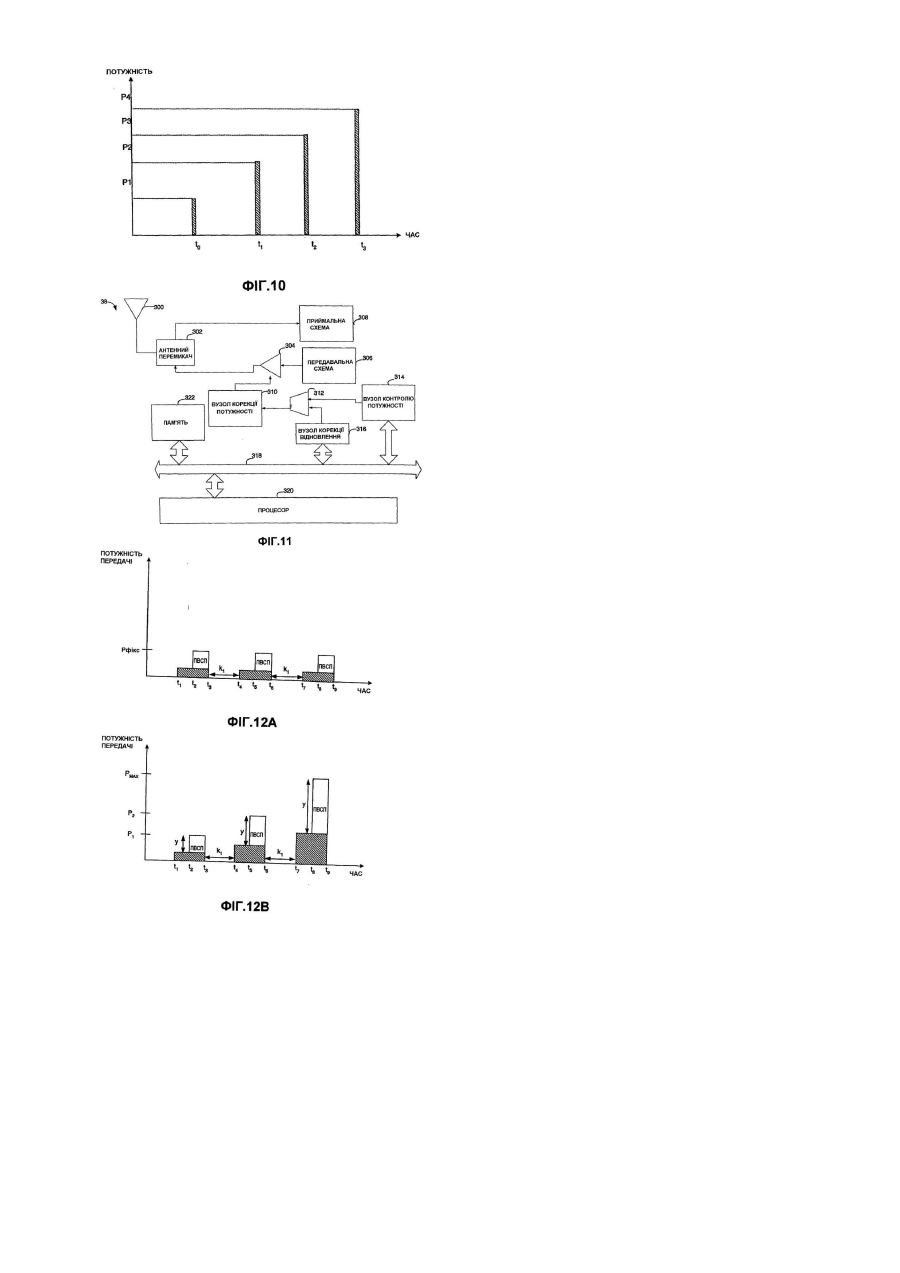

7. Пристрій корекції рівня потужності у системі безпровідного зв`язку, який включає:

- антену,

- з'єднаний з антеною процесор,

- передавальну схему, з'єднану з антеною і процесором, і

- процесор, що має першу схему для інкрементування потужності передачі повідомлення про вимірювання сили пілот-сигналу під час відновлення сеансу зв`язку і другу схему для підтримання потужності передачі нижче максимального рівня.

Текст

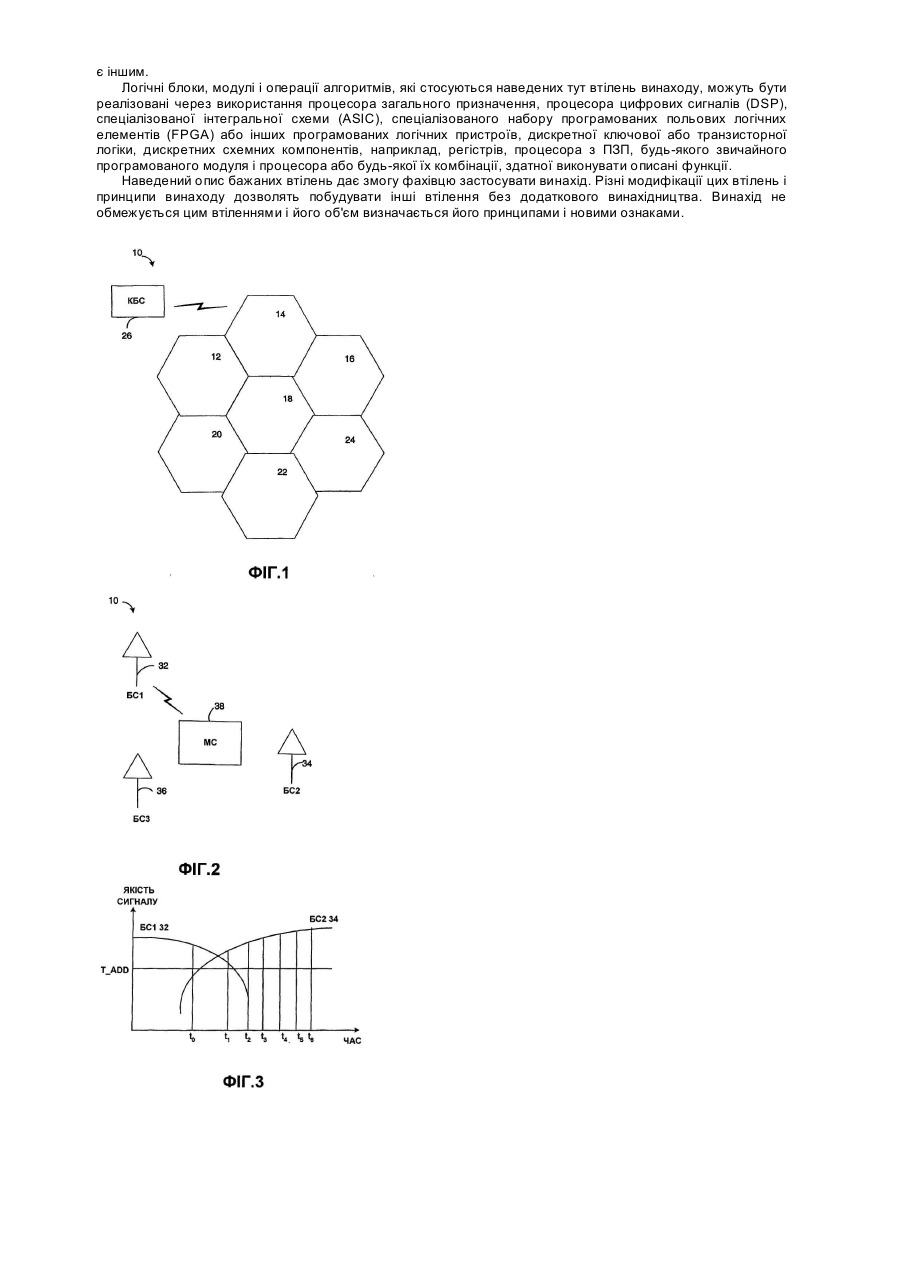

Винахід стосується безпровідного зв'язку для голосу і даних, зокрема, нових удосконалених способу і пристрою для відновлення сеансу зв'язку у системі безпровідного зв'язку. Система безпровідного зв'язку звичайно включає сукупність базових станцій (БС), кожна з яких пов'язана з коміркою або сектором і підтримує зв'язок з багатьма мобільними станціями (МС). БС працюють під керуванням контролера БС (КБС). Коли МС рухається у системі якість сигналів, прийнятих нею від БС, змінюється. Коли канал зв'язку між БС і певною МС погіршується, можна відвернути втрату зв'язку встановленням зв'язку з щонайменше однією іншою БС. Процес передачі зв'язку ініціює встановлення такого альтернативного каналу зв'язку. Під час передачі зв'язку інфраструктура проводить узгодження між різними БС і МС. Однак, часто якість сигналу погіршується надто швидко для проведення узгодження. Отже, існує потреба у способі і пристрої для відновлення сеансу зв'язку в різних умовах. Крім того, існує потреба у надійному способі відновлення сеансу зв'язку у системі безпровідного зв'язку. Описані втілення стосуються нового удосконаленого способу відновлення порушених сеансів зв'язку у системі безпровідного зв'язку. Згідно з одним з аспектів у системі безпровідного зв'язку, яка має сукупність БС, кожна з яких має сусідську групу, що включає сусідні БС, кожна з яких має канал за замовчуванням, спосіб включає передачу інформації про канал за замовчуванням до МС; виявлення появи ініціатора відновлення сеансу зв'язку; і інструктування всіх БС сусідської групи передавати у відповідних каналах за замовчуванням. Згідно з одним з аспектів, безпровідний пристрій включає антену; з'єднаний з антеною процесор; передавальну схему, з'єднану з антеною і процесором, приймальну схему, з'єднану з антеною і процесором; перший набір інструкцій для комп'ютера, який виконується комп'ютером для прийому списку сусідів БС, який включає призначення каналу за замовчуванням для ' кожного сусідів; другий набір інструкцій для комп'ютера, який виконується комп'ютером для ідентифікації ініціатора відновлення сеансу зв'язку і вимикання у відповідь передавальної схеми; і третій набір інструкцій для комп'ютера, який виконується комп'ютером для виконання передачі зв'язку разом з щонайменше однією сусідньою БС. Згідно з іншим аспектом, безпровідний пристрій включає передавальну схему; вузол корекції відновлення, призначений діяти після операції відновлення для генерування заздалегідь визначених інструкцій контролю потужності; і вузол корекції потужності, з'єднаний з вузлом корекції відновлення і передавальним вузлом і призначений оперативно коригувати передавальний вузол згідно з інструкціями контролю потужності. Згідно з ще одним аспектом, комп'ютерна програма, що зберігається у здатному для зчитування комп'ютером середовищі і містить інструкції для комп'ютера і включає перший набір інструкцій, призначений оперативно ідентифікувати особливу подію; другий набір інструкцій для комп'ютера , призначений оперативно припиняти відновлення сеансу зв'язку під час особливої події; і третій набір інструкцій для комп'ютера, призначений оперативно сповіщати систему безпровідного зв'язку про особливу подію. Іншим аспект передбачає у системі безпровідного зв'язку спосіб відновлення сеансу зв'язку, який включає передачу повідомлення про вимірювання сили пілот-сигналу на першому рівні потужності передачі; витримання заздалегідь визначеної часової затримки; і передачу повідомлення про вимірювання сили пілот-сигналу на другому рівні потужності передачі, вищому за перший рівень потужності передачі. Безпровідний пристрій, який включає антену, з'єднаний з антеною процесор, передавальну схему, з'єднану з антеною і процесором; і перший набір інструкцій для комп'ютера, який виконується процесором для інкрементування повідомлення про вимірювання сили пілот-сигналу під час відновлення сеансу зв'язку. У кресленнях: Фіг.1 - блок-схема системи безпровідного зв'язку згідно з одним з втілень, Фіг.2 - блок-схема частини системи безпровідного зв'язку Фіг.1 згідно з одним з втілень, Фіг.З - часова діаграма, що ілюструє якість сигналів двох БС у системі безпровідного зв'язку Фіг.2 згідно з одним з втілень, Фіг.4 - блок-схема частини системи безпровідного зв'язку Фіг.1 під час відновлення згідно з одним з втілень, Фіг.5 - часова діаграма, що ілюструє якість сигналів двох БС у системі безпровідного зв'язку згідно з одним з втілень, Фіг.6А, 6В - схема операцій способу відновлення сеансу зв'язку у БС згідно з одним з втілень, Фіг.7А, 7В - схема операцій способу відновлення сеансу зв'язку у МС згідно з одним з втілень, Фіг.8 - блок-схема архітектури рівнів системи Фіг.1 згідно з одним з втілень, Фіг.9 - часова діаграма, що ілюструє операцію відновлення сеансу зв'язку у системі Фіг.1 згідно з одним з втілень, Фіг.10 - часова діаграма, що ілюструє ініціалізацію рівня потужності передачі у МС після відновлення сеансу зв'язку згідно з одним з втілень винаходу, Фіг.11 - блок-схема МС у системі безпровідного зв'язку згідно з одним з втілень, Фіг.12 - часова діаграма, що ілюструє реініціалізацію рівня потужності передачі у МС після відновлення сеансу зв'язку згідно з одним з втілень, Фіг.13 - схема операцій реініціалізації рівня потужності передачі у МС після відновлення сеансу зв'язку згідно з одним з втілень. У одному з втілень спосіб відновлення сеансу зв'язку у системі безпровідного зв'язку забезпечує МС, якій загрожує втрата каналу зв'язку, інформацією про наявні сусідні комірки і/або сектори, придатні для відновлення сеансу зв'язку. Кожна з БС, придатних для відновлення сеансу зв'язку має прямий канал за замовчуванням для відновлення сеансу зв'язку, ідентифікований заздалегідь визначеним кодом. У іншому втіленні кожній сусідній БС призначаються більше одного прямий канал за замовчуванням для відновлення сеансу зв'язку і МС використовує хеш-функцію з IMSI (міжнародна ідентифікація МС), TIMSI (тимчасова міжнародна ідентифікація МС), ESN (електронний серійний номер), системним часом або їх комбінацією для визначення каналів для прийому сигналів від відновлювальної БС. Після цього МС може використовувати цей канал для прийому сигналів від цієї БС. МС можна службовими повідомленнями інструктувати об'єднати субканали контролю потужності від кількох сусідніх відновлювальних БС, коли МС одержує доступ до цієї БС. Це може також ініціюватись, якщо МС входить у зону обслуговування БС, перебуваючи у пасивному стані, тобто без безперервних каналів зв'язку, повідомленнями інформаційного каналу, що ініціюють сеанс зв'язку, або після передачі зв'язку з зміною активної групи МС. Фіг.1 ілюструє систему 10 безпровідного зв'язку, яка має ряд комірок 12, 14, 16, 18, 20, 22, 24, які мають зв'язок з КБС через ефірний інтерфейс. Кожна з цих комірок має сусідську групу, яка складається з комірок, сусідніх географічно або за зв'язком. Наприклад, сусідська група комірки 18 містить комірки 12, 14, 16, 20, 22, 24. У системах розширеного спектра з паралельним доступом і кодовим ущільненням каналів (ПДКУCDMA), визначених стандартом TIA/EIA/IS-95 ("Стандарт сумісності мобільних і базових станцій у стільникових системах двостороннього зв'язку розширеного спектра ") або TIA/EIA/IS-2000 ("Стандарт для систем cdma2000 розширеного спектра") сигнали розширеного спектра займають одну спільну смугу частот і кожний сигнал має власну псевдошумову (ПШ) послідовність. Робота систем ПДКУ описана у патентах США 4 901 307 і 5 103 459, включених у цей опис посиланням. Таким чином, кілька користувачів одночасно передають повідомлення у спільній смузі частот. Фіг.2 ілюструє частину системи Фіг.1, що включає БС1 32 у комірці 18, яка має зв'язок з МС 38. Дві інші БС2 34 і БСЗ 36 знаходяться у комірках, відповідно, 16, 24. Ефірний радіо інтерфейс створює середовище для Прямого каналу зв'язку (ПК) від БС1 32 до МС 38, і для Зворотного каналу (ЗК) від МС 38 до БС1 32. МС 38 може рухатись у системі 10 і тому якість сигналів між БС1 32 і МС 38 може погіршуватись. Для початку сеансу зв'язку МС 38 виконує передачі у каналі доступу. БС132, БС2 34 і БСЗ 36 надсилають у каналі виклику повідомлення про призначення, які ідентифікують індекс коду Уолша для кожної БС. Звичайно якість сигналу виміряють як відношення сигнал/шум (ВСШ), яке можна репрезентувати як відношення енергії елемента коду пілот-сигналу до повної щільності прийнятої енергії (ЕС/І 0). Фіг.3 містить графік якості сигналу від БС1 32 і БС2 34, прийнятого МС 38. Якість сигналу від БС2 34 починає підвищуватись у момент to і продовжує підвищуватись вище порогового рівня T_ADD до моменту t1 Пороговий рівень T_ADD дає еталонну якість сигналу, вище якого МС 38 одержує інструкцію повідомити БС про необхідність додати БС до Активної групи (АГ) МС 38, яка складається з БС, що мають активний двосторонній зв'язок з МС 38. АГ звичайно формується з БС, що належать до Кандидатської групи (КГ). КГ включає БС, що є кандидатами на встановлення активного зв'язку з МС 38. КГ звичайно формується з БС, що належать до Сусідської групи (СГ). Коли якість сигналу від БС2 34 підвищується, якість сигналу від БС1 32 знижується. Підвищення рівня енергії сигналів від БС2 34 сприяє погіршенню сигналів від БС1 32, оскільки якість сигналів від певної БС визначається порівнянням енергії сигналів від цієї БС з енергією всіх прийнятих сигналів. У момент t1 виміряна у МС 38 енергія сигналу від БС2 34 перевищує T_ADD. Це вказує МС 38 на необхідність належних дій, тобто ініціювання передачі зв'язку. У момент t2 МС 38 передає до БС1 32 і КБС 26 повідомлення про вимірювання сили пілот-сигналу (ПВСП), яке містить інформацію про вимірювання для БС1 32 і БС2 34. У момент t3 КБС 26 встановлює канал зв'язку від КБС 26 до БС2 34 і БС 38. КБС 26 має селектор. КБС 26 встановлює канал зв'язку для утворення "інфраструктурної" мережі зв'язку між БС1 32, БС2 34 і КБС 26 для МС 38. У момент t4 БС1 32 надсилає повідомлення про напрямок передачі зв'язку (ПНП), яке містить інформацію, що ідентифікує БС1 32 і БС2 34 і їх відповідні індекси коду для прямих каналів від цих БС. Ця інформація дозволяє МС 38 приймати і демодулювати сигнали від БС1 32 і БС2 34. У момент t5 МС 38 приймає ПНП від БС1 32 і починає демодулювати сигнали від БС2 34 на додаток до сигналів від БС1 32. У даному прикладі у передачі зв'язку беруть участь лише дві БС, але насправді у цьому процесі може брати участь будь-яка кількість БС з АГ МС 38. Коли МС 38 приймає від кількох БС з АГ сигнали, що містять символи, вона може комбінувати ці сигнали для одержання сильнішого сигналу. Процес комбінування називають "м'яким комбінуванням" прямого каналу, і він звичайно виконується з витриманням оптимального співвідношення, тобто з зважуванням, базованим на якостях сигналу. У момент t6 МС 38 надсилає підтвердження прийому ПНП, прийнятого від БС1 32, або повідомлення про завершення передачі зв'язку (ПЗП), яке вказує на успішне завершення. Може виникнути ситуація, коли якість сигналу від БС2 34 зростає занадто швидко. У такому випадку сила сигналу від БС2 34 відносно сили сигналу від БС1 32 сприяє зниженню якості сигналу від БС1 32. Зв'язок МС 38 з інфраструктурою затримується до прийому інформації, необхідної для виконання передачі зв'язку, наприклад, зсуву ПІД необхідного для ідентифікування БС2 34 або каналу зв'язку БС2 34 з МС 38. У типовому процесі передачі зв'язку ПДКУ при переході МС з зони обслуговування однієї БС до зони обслуговування іншої БС передача зв'язку відвертає втрату зв'язку. При одному типі передачі зв'язку, а саме при м'якій передачі зв'язку МС одночасно підтримує зв'язок з двома або більше БС. Поточне місцезнаходження МС може розглядатись як комірка-джерело, а наступна комірка, до якої переходить МС як комірка-ціль. МС використовує приймач типу "rake" для демодуляції множинних сигналів, прийнятих у прямому каналі від декількох БС. Ці два сигнали комбінуються і дають композитний сигнал підвищеної якості. Кожна з БС, що беруть участь у м'якій передачі зв'язку, окремо демодулює прийняті сигнали і надсилає демодульовану і декодовану інформацію до КБС. Селектор КБС вибирає найкращий кадр серед багатьох прийнятих. Залежно від умов і вимог систему можуть застосовуватись інші типи передачі зв'язку. При передачі зв'язку за допомогою МС (ПЗДМ) МС виміряє якість пілот-сигналів прямого каналу від декількох БС. Ця інформація надсилається до первісної БС. Якості сигналів порівнюються з різними порогами для прийняття рішення щодо додання БС до АГ. Якщо якість даного пілот-сигналу перевищує поріг T_ADD виявлення пілота, то цей пілот-сигнал додається до АГ. У іншому втіленні пілот-сигнал спочатку може спочатку додаватись до КГ і потім до АГ. Таким чином, поріг дозволяє змінювати статус БС з однієї групи на іншу. Відновлення сеансу зв'язку забезпечує МС інформацією заздалегідь, якщо узгодження передачі зв'язку не є можливим. Відновлення сеансу зв'язку ініціюється різними ситуаціями. У нормальних умовах МС і БС використовують ініціатори для визначення належних операцій. Наприклад, МС системи 10 використовуються різні пороги для прийняття рішень стосовно інформації, яку необхідно передавати назад до БС. Один з порогів, вже згаданий вище T_ADD, вказує якість сигналу для додання БС до АГ. Коли МС одержує сигнал про те, що вимірювання перевищує T_ADD, вона переводить БС до КГ, веде пошук цієї БС більш часто і доповідає про ці умови системі через свою АГ. Інший поріг T_DROP визначає рівень якості сигналу, нижче якого БС вилучається з АГ. Коли МС одержує сигнал про те, що вимірювання є нижчим за T_DROP протягом часу, довшого за T_TDROP, МС доповідає про ці умови системі через свою АГ. У кожному випадку БС АГ передають цю інформацію до КБС. Для відновлення сеансу зв'язку БС у АГ веде пошук різних можливих ініціаторів. Першим типом ініціатора відновлення сеансу зв'язку є ситуація, коли якість сигналу прямого каналу не досягає порогового рівня протягом часу, що перевищує інший поріг. Такий тип ініціатора включає ситуацію, коли БС приймає від МС безперервні вимоги контролю потужності (КП) підвищити рівень передач. Часто БС вже веде передачу до цієї МС з максимальною потужністю передачі. Наприклад, передача трафіка у прямому каналі ведеться на високому рівні протягом заздалегідь визначеного часу. МС може надсилати численні вимоги підвищити потужність. У іншому варіанті МС може доповісти про надто велику кількість стирань. Стирання відбувається, коли кількість біт, прийнятих без впевненості у їх первісному значенні, перевищує поріг. У іншому випадку МС передає повідомлення, що інформують БС про те, що встановлене значення для її зовнішнього контуру є високим або має максимально припустимий рівень протягом тривалого часу. Другий тип ініціатора відповідає ситуації, коли від МС не надходить очікувана відповідь, або надходить несподівана відповідь. Ця ситуація включає відсутність підтвердження від МС прийому від БС повідомлення, яке вимагає підтвердження. Для активування ініціатора це повідомлення може бути передане зумовлену кількість разів. Ця кількість може бути постійною або змінюватись ефірними повідомленнями. Подібним чином БС може приймати у зворотному каналі від МС повторні повідомлення, які вимагають підтвердження і були прийняті після передачі підтвердження від БС. Третій тип ініціатора відповідає низькій якості зворотного каналу, наприклад, ситуації, коли частота кадрових помилок (ЧКП) зворотного каналу перевищує пороговий рівень. У іншому варіанті зворотний канал може підтримуватись на високому рівні протягом заздалегідь визначеного часу. Іншою ситуацією може бути високе встановлене значення для зворотного каналу. БС, яка має бути додана до АГ, також має ініціатори відновлення сеансу зв'язку, які ініціюють цей процес. Найважливішим ініціатором є повідомлення від КБС про наявність потенційних труднощів, пов'язаних з даною МС. У такому випадку БС починає пошук сигналів від цієї МС. МС також може використовувати різні ініціатори відновлення сеансу зв'язку для входження у відновлення сеансу зв'язку. Перший тип ініціатора відповідає ситуації, коли прийняті сигнали мають ненормально велику кількість помилок. Наприклад, стирання у прямому каналі у рухомому вікні можуть перевищувати заздалегідь визначений пороговий рівень. У одному з втілень цей поріг становить 12 послідовних стертих кадрів. У такому випадку МС може вимкнути свій передавач і знову ввімкнути його, коли щонайменше 2 послідовні кадри прямого каналу не матимуть стирань. Другий тип ініціатора відновлення сеансу зв'язку для МС відповідає випадку, коли МС приймає від БС команди контролю потужності, які інструктують підвищити потужність. БС може мати труднощі з прийомом сигналів зворотного каналу внаслідок значних втрат на шляху від МС. Третьому типу ініціатора відновлення сеансу зв'язку відповідає відсутність підтверджень від БС на повідомлення зворотного каналу, які вимагають підтвердження. Це - ініціатор спроб повторної передачі. Подібним чином, ініціатором можуть бути неналежна відповідь або відсутність відповіді від БС на повідомлення МС. Подібний тип ініціатора відповідає прийому повторюваних повідомлень прямого каналу, які вимагають підтвердження, безпосередньо після фактичної передачі цього підтвердження від МС. Четвертому типу ініціатора відновлення сеансу зв'язку відповідає випадок, коли МС веде передачу з високим рівнем протягом заздалегідь визначеного часу. Це означає, що зворотний канал не проходить до БС з достатньою енергією. У одному з втілень для одного або кількох ініціаторів відновлення сеансу зв'язку застосовуються гнучкі пороги. Ініціатори можуть бути базовані на кількох спробах передачі у системі 10. Ці спроби часто робляться на канальному рівні між сигнальним і фізичним каналами. Канальний рівень називають рівнем 2 і він розглядається нижче. У системі 10, здатній до відновлення сеансу зв'язку МС 38 виконує процедуру відновлення для підтримання сеансу зв'язку, коли канал зв'язку, наприклад, прямий канал, погіршується. Ініціатор часто започатковує відновлення сеансу зв'язку, коли параметр або метрика перетинає поріг. Ці пороги можуть бути динамічними з адаптацією до умов у системі і довкіллі. Пороги можуть також коригуватись згідно з передісторією або статистикою роботи системи 10. У одному з втілень кількість повторних передач у зворотному каналі або час між послідовними стираннями, або вимикання передавача МС 38 можуть визначатись інструкціями, переданими від інфраструктури системи 10, наприклад, БС1 32 і/або КБС 26. У іншому втіленні для конкретної дії визначається фіксований параметр, наприклад максимальна кількість дозволених повторних передач. Близькість поточного рівня передачі від МС 38 до заздалегідь визначеного максимуму може ініціювати відновлення сеансу зв'язку. Іншими ініціаторами можуть бути якість прямого каналу, визначена через стирання передач у поточній АГ, дефіцит контролю потужності у внутрішньому контурі, коли бажане ВСШ МС 38 відрізняється від забезпеченого зовнішнім контуром, тощо. Інші втілення можуть використовувати комбінацію певного параметра і умови МС як ініціатори. Інфраструктура системи 10 може надавати МС 38 інформацію, яка може бути використана для визначення порогів ініціаторів відновлення сеансу зв'язку і для вибору фіксованих параметрів наданих МС 38 для використання як порогів. У одному з втілень типова кількість повторень спроб відновлення сеансу зв'язку, який зазнає труднощів або втрачається. У інших втіленнях використовується завантаження прямого каналу для встановлення і корекції порогів. Деякі втілення передбачають використання місцеположення МС 38 у системі 38, наприклад, к секторі певної комірки. Інші втілення ураховують день тижня і/або час дня для координації з відомою картиною трафіка МС. За потреби може бути використана комбінація будь-яких з цих механізмів. У системі 10 (Фіг.1, 2) кожна БС 32, 34, 36 передає службову інформацію до МС, з якою має зв'язок. Службова інформація для кожної БС 32, 34, 36 включає відповідний список сусідніх БС, який ідентифікує відповідні зсуви ПШ коду сусідніх БС. КБС 26 (Фіг.4) відповідає на будь-який з ініціаторів встановленням інфраструктурного зв'язку з БС1 32 і БС2 34. Згідно з одним з втілень, спосіб 100 відновлення сеансу зв'язку ініціюється, як це ілюстровано Фіг.6. Фіг.5 містить графік якості сигналу для прикладу, коли є час для ідентифікування МС 38, що має потенційну проблему. У одному з втілень способу 100 відновлення сеансу зв'язку (Фіг.6А, 6В) операцією 102 БС1 32 надсилає до МС призначення каналів за замовчуванням для групи сусідніх БС. БС цієї групи є придатними для відновлення сеансу зв'язку і мають необхідне для цього програмне і/або схемне забезпечення. Ці БС мають зони обслуговування, що перекривають зону обслу-. говування БС, що надсилає сусідську групу. Призначення каналів за замовчуванням ідентифікують індекси кодів цих каналів, які використовуються БС сусідської групи, включаючи код БС2 34. Кожна з БС сусідської групи, здатна до відновлення сеансу зв'язку, має розширюючий код за замовчування, який буде використаний для ідентифікації МС, яка потребує відновлення сеансу зв'язку. У одному з втілень розширюючим кодом є код Уолша. БС2 34 надсилає ініціатор спроби повторної передачі до МС 38 (опер. 104), який встановлює кількість повторних спроб, дозволених цій МС для ініціювання операцій відновлення сеансу зв'язку. Після цього БС1 32 визначає, чи мав місце ініціатор відновлення сеансу зв'язку (опер. 106). Якщо ні, відбувається чекання появи такого ініціатора. У іншому випадку виконується операція 108, якою всі БС СГ БС1 32 інструктуються передавати у їх каналах за замовчуванням, що відповідають МС 38. Деякі з БС СГ можуть не встановити канал зв'язку внаслідок слабкості прямого або зворотного каналу, однак, кожна БС СГ починає передавати до МС 38. Множинні передачі забезпечують сильніші сигнали прямого каналу для МС 38 і більш надійний зворотний канал до КБС 26. Згідно з цим втіленням, кількість повторень повідомлення зворотного каналу або час між послідовними стираннями, визначаються КБС 26 і надсилаються до МС 38 через радіоканал спеціальними повідомленнями і широкомовленням. У іншому втіленні використовується постійний параметр, відмінний від інших параметрів. Одне з втілень використовує функцію умов МС, якими можуть бути близькість фактичного рівня передач МС 38 до максимального або якість прямого каналу, визначена стираннями у поточній АГ. Інші умови у МС можуть визначатись дефіцитом внутрішнього контуру, тобто різницею між бажаним ВСШ і ВСШ, забезпеченим внутрішнім контуром КП. Інші втілення комбінують умови у МС з типом передачі. Припустима кількість повторень може коригуватись згідно з статистикою втрачених або порушених сеансів зв'язку. Наприклад, може використовуватись середня кількість повторних спроб, вище якої більшість порушених сеансів зв'язку не відновлюються. Інші міркування включають навантаження прямого каналу, місцезнаходження МС 38 і/або час дня або дату. У останньому випадку структура трафіка МС впливає на кількість МС, що потребують швидкого відновлення сеансу зв'язку. КБС 26 (Фіг.6А) визначає поточну АГ МС (опер. 110), після чого ініціалізує таймер ПНП (опер. 112) і передає ПНП (опер. 114). Тут система 10 перенести канали зв'язку з каналів за ' замовчуванням. Канали за замовчуванням доступні для використання будь-якими МС системи 10 і тому мають бути оптимізовані. Якщо МС 38 використовує даний канал за замовчуванням, інша БС не може використовувати цей канал. БС у СГ інструктуються почати передачі у каналах за замовчуванням. Це є ініціацією умов передачі зв'язку. Якщо КБС 26 прийняв повідомлення від МС 38, яке сповіщає про завершення передачі зв'язку (опер. 118), виконується операція 120, якою припиняються канали зв'язку МС 38 з членами СГ у каналах за замовчуванням. Далі виконується операція 124. Якщо повідомлення про завершення передачі зв'язку не було прийняте, КБС 26 перевіряє, чи відпрацював таймер ПНП (опер. 122). Якщо так, відповідні канали за замовчуванням припиняють передачі до МС 38, операцією 124 відновлення сеансу зв'язку скасовується і використання каналу за замовчуванням і нового каналу припиняється (опер. 125). Операцією 126 відновлюється нормальна робота. Якщо таймер не відпрацював (опер. 122), починається чекання на повідомлення про завершення передачі зв'язку від МС 38 (опер. 118). Фіг.6В ілюструє частину способу 100, де операція 110 включає ініціалізацію таймера (опер. 130). КБС 26 перевіряє надходження ПВСП від МС 38 (опер. 132). Якщо ПВСП було прийняте, виконується операція 134, якою у АГ включаються сусіди, що були включені у ПВСП. У іншому разі відбувається перевірка (опер. 138), чи відпрацював таймер (ініціалізова-ний операцією 130). Якщо так, виконується перевірка операцією 144, якщо ні - виконується перевірка операцією 132. Після операції 134, якщо зворотний канал був поліпшений (опер 136), КБС визначає, чи є сусідні БС які прийняли сигнали МС 38, але не були включені у ПВСП. Ці сусіди були названі слухаючими сусідами (СС) і вони додаються до АГ операцією 142, після чого процедура повертається до операції 112 Фіг.6А. Якщо таймер відпрацював і ПВСП не було прийняте, КБС 26 визначає (опер. 144) наявність сусідніх БС, які прийняли сигнали МС 38, тобто СС. Якщо СС немає (опер. 144) відновлення сеансу зв'язку припиняється (опер. 148) і сеанс зв'язку переривається. Операцією 110 виконується перевірка, чи вимкнено передавач МС 38. Якщо його вимкнуто, КБС інструктує МС 38 ввімкнути передавач (опер. 110). Фіг.7 одне з втілень ілюструє способу 200 відновлення сеансу зв'язку МС. Операцією 202 МС встановлює зв'язок з БС АГ(0). Цим ідентифікується АГ. Якщо ініціація відновлення сеансу зв'язку відбулась (опер. 204), виконується операція 208. Ініціатор відновлення сеансу зв'язку може бути одним з розглянутих вище, або таким, що відповідає потребі порятунку МС 38, тобто тому, що МС 38, можливо, втрачає прямий канал. Якщо ініціації не було, виконується операція 206. Операція 208 визначає, чи працював передавач МС 38. Якщо так, виконується операція 214, якщо ні - МС 38 перевіряє стан ініціатора (опер. 210). Якщо стан ініціатора вказує, що МС 38 має намір вимкнути передавач, операцією 212 виконуються належні дії, після чого виконується операція 214. Якщо жоден з ініціаторів не вказує на намір вимкнути передавач, виконується операція 214 встановлення таймера. Таймер чекання перевіряється операцією 216 і його відлік починається операцією 218. Якщо таймер не відпрацював, знову відбувається перевірка (опер. 222), чи повернулась МС 38 до нормального режиму, після чого нормальний режим продовжується (опер. 206) або відбувається перехід назад до чекання відпрацювання таймера чекання. Якщо передавач МС 38 вимкнено, операцією 220 передавач вмикається. Протягом періоду Υ МС 38 передає заздалегідь визначений заголовок, який містить інформацію про передачу МС 38, але не дані або символи. Операцією 228 МС 38 передає дані ПВСП. Якщо було прийняте ПНП (опер. 228) або підтвердження ПВСП, МС 38 витримує затримку X, після чого оновлює АГ. Якщо ні ПНП, ні ПВСП не було прийняте (опер. 230), операцією 232 виконується перевірка того, що ПВСП не було передане більше припустимої кількості разів. Якщо ПВСП може бути передане ще раз, тобто цей максимум не був досягнутий, виконується операція 228 і ПВСП передається ще раз. Якщо цей максимум був досягнутий, виконується операція 236 припинення відновлення сеансу зв'язку. Згідно з іншим способом відновлення сеансу зв'язку КБС 26 інформує всіх здатних до відновлення сусідів БС1 32 про потенційну проблему. КБС 26 інструктує МС 38 ввімкнути передавач і інструктує БС СГ приймати МС 38. Після виявлення сигналу від МС 38 кожна БС СГ передає доповідь. Доповіді приймаються від підгрупи БС, яка включає всі БС СГ або частину БС. КБС 26 інформує МС 38 про канапи за замовчуванням кожної БС цієї підгрупи, які використовують ці канали для започаткування зв'язку з МС 38. Згідно з ще одним способом, підгрупа сусідської групи визначається, базуючись на останньому переданому ПВСП. Але це ПВСП може бути прийняте з помилками і тоді це ПВСП використовується для виявлення хибності цієї підгрупи. Наприклад, якщо останнє ПВСП ідентифікує БС1 32 і БСЗ 36, але МС 38 після цього надіслала ПВСП, яке ідентифікує БС1 32 і БС2 34 і не було прийняте, відновлення сеансу зв'язку порушується. КБС 26 встановлює інфра-структурну мережу з БСЗ 36, і БСЗ 36 починає передачі до МС 38 у каналі за замовчуванням. Але МС 38 вважає, що для відновлення сеансу зв'язку має бути встановлений зв'язок з БС2 34 і готується до прийому у іншому каналі за замовчуванням. Передачі від БСЗ 36 стають зайвими і створюють додатковий шум у системі 10. Коли відновлення сеансу зв'язку ініціюється МС 38, може бути використаний таймер для затримки цього ініціювання після активування ініціатора відновлення сеансу зв'язку. Період часу для цього таймера встановлюється КБС 26. Після відпрацювання таймера МС 38 передає у зворотному пілот-каналі заздалегідь визначений КБС 26 постійний заголовок. У іншому втіленні заголовок має змінну довжину, яка визначається оператором системи. Після передачі заголовка МС 38 надсилає повідомлення стосовно змін прямого каналу. Цим повідомленням може бути ПВСП, яке надсилається кілька разів для надійного прийому у БС2 34. Комбінації наведених способів надають ряд переваг. У одному з втілень спосіб відновлення сеансу зв'язку базується на довкіллі радіопередач від БС комірки. Коли кількість БС, здатних до відновлення сеансу зв'язку, є малою, наприклад, 2, КБС 26 інструктує всі сусідні БС вести передачу у каналі за замовчуванням. АГ оновлюється і передавач МС 38 вмикається негайно. Якщо кількість БС, здатних до відновлення сеансу зв'язку, є більшою, КБС 26 інструктує сусідні БС приймати сигнали від МС 38. Після затримки, що надає можливість сусіднім БС доповісти про можливість прийому сигналів від МС 38, ці БС одержують інструкцію використовувати канали за замовчуванням. Якщо протягом заздалегідь визначеного періоду від МС 38 було прийняте ПВСП, БС, визначені у ПВСП, інструктуються використовувати канали за замовчуванням. Якщо прямий канап працює належним чином, тобто зумовлена кількість послідовних кадрів приймається без помилок, команди контролю потужності, надіслані у субканалі контролю потужності, розглядаються дійсними. Фіг.8 ілюструє архітектуру системи 10 безпровідного зв'язку Фіг.1 у форматі структури рівнів. Архітектура 700 включає три рівні: сигнальний рівень 702, канальний рівень 704 і фізичний рівень 706. Сигнальний рівень забезпечує сигналізацію 708 верхнього рівня, обслуговування 710 даних і обслуговування 712 голосу. Сигнальний рівень 702 обслуговує голосові і пакетні дані, прості схемні дані і одночасне обслуговування голосу і пакетних даних. Протоколи і обслуговування цього рівня відповідають двом нижчим рівням. Канальний рівень розділяється на субрівень 714 контролю доступу до каналу (КДК) і субрівень контролю проміжного доступу 716 (КПД). Прикладні і сигнальні протоколи рівня 712 використовують обслуговування, яке надається субрівнем 714 КДК. Канальний рівень 704 слугує інтерфейсом між протоколами верхнього рівня і прикладною частиною сигнального рівня 702 і фізичним рівнем 706. Субрівень 716 КПД включає також мультиплексування і блок 722 забезпечення якості обслуговування (ЯО). Канальний рівень 704 з'єднує сигнальний рівень 702 з фізичним рівнем 706. Фізичний рівень 706 утворюється фізичним каналом 724 передач. Фіг.9 містить часові діаграми роботи системи 10 (див. способи, ілюстровані Фіг.6А, 6В, 7). Горизонтальна вісь відповідає часу, вертикальна вісь - різні канали передачі. БС1 32, яка є джерелом, показано посередині, де інформація передається до МС 38 у інформаційному каналі. Два канали ілюстровані для МС 38: канал їх передачі і канал Rx прийому. Для каналу прийому наведено два режими Rx1 і Rx2. БС-ціллю є БС2 34. Показані канал за замовчуванням і новий канал, який використовується для зв'язку з МС 38 після передачі зв'язку. Процес починається з прийому МС 38 передач від першої АГ (АГ(0)). МС 38 передає одночасно передає в інформаційному каналі до БС1 32. У момент ti виявляє себе ініціатор відновлення сеансу зв'язку і БС1 32 і МС 38 розпізнають цей ініціатор. Ініціатором може бути звичайна подія, наприклад, продовження надсилання від МС 38 вимог контролю потужності на підвищення потужності передачі прямого каналу, або окремі події. МС 38 і БС1 32 можуть розпізнати ініціатор неодночасно. Часто МС 38 може розпізнати ініціатор раніше БС1 32. Після ідентифікації ініціатора у момент t1 БС1 ініціює передачу від сусідньої БС2 34 у каналі за замовчуванням. Така ініціація може бути здійснена через КБС 26. У момент t2 БС2 34 починає передавати у каналі за замовчуванням паралельно з такими ж передачами від БС1 32. Після виявлення ініціатора МС 38 вимикає свій передавач на заздалегідь визначений період чекання. У момент t3 цей період закінчується і МС 38 протягом періоду Υ передає заголовок. Одночасно АГ МС 38 змінюється з АГ(0) на АГ(1). БС, ідентифіковані у АГ(1) є всіма БС, переліченими у останньому ПВСП. У іншому втіленні АГ(1) може містити також всіх сусідів БС1 32. У момент t4 заголовок закінчується і МС 38 починає передавати поточне ПВСП. У відповідь на прийом ПВСП у момент t5 БС1 32 і БС2 34 у момент t6 передають ПНП. Сигнали ПНП у момент t8 змінюють АГ на АГ(2). При цьому наступне ПВСП передається у момент t7 i ПВСП передаються періодично для ідентифікації сигналів, прийнятих у МС 38. У момент t8 BC2 34 починає передавати у новому каналі для МС 38, яка у момент t9 передає ПЗП, яке ініціює завершення передач для МС 38 у каналі за замовчуванням. У випадку, ілюстрованому Фіг.9 відновлення сеансу зв'язку починається у момент t2 і завершується у момент t9. Далі поточним джерелом для МС 38 стає БС2 34. Інша процедура виконується для каналу прийому Rx. Тут АГ(0) залишається активною до моменту t5, після якого МС 38 продовжує приймати від АГ(0) протягом заздалегідь визначеного часу X, після чого змінює АГ(0) на АГ(1), яка включає лише ті БС, що можуть приймати сигнали від МС 38. У момент t8 у відповідь на ПНП відбувається зміна АГ(1) на АГ(2). Ця процедура відповідає варіанту, коли лише ті сусідні БС, які здатні приймати сигнали від МС 38, інструктується передавати у відповідних каналах за замовчуванням. Після завершення відновлення сеансу зв'язку і виконання передачі зв'язку МС 38 має визначити початковий рівень потужності передачі. У одному з втілень система 10 (Фіг.1) використовує замкнений контур контролю потужності для корекції рівнів потужності передачі. У інших втіленнях для цього використовується відкритий контур контролю потужності, коли цей контроль здійснюється через передавач (МС або БС) без прямої участі приймача. Наприклад, відкритий контур контролю потужності зворотного каналу вимагає від МС коригувати потужність передачі у зворотному каналі, базуючись на рівні сигналів, прийнятих від БС у прямому каналі. Замкнений контур контролю потужності розширює відкритий контур вводячи активну участь приймача у процесі корекції потужності. Наприклад, для контролю потужності зворотного каналу у замкненому контурі БС порівнює рівень потужності сигналів, прийнятих від певної МС, з пороговим значенням, після чого, базуючись на цьому порівнянні, інструктує МС підвищити або знизити потужність передачі. З свого боку МС веде моніторинг рівня потужності сигналів прямого каналу і надсилає показник якості прямого каналу назад до БС. Замкнений контур використовується для компенсації коливань потужності, пов'язаних з завмиранням, наприклад, завмиранням Релея, даного каналу. Безпосередньо після передачі зв'язку і перед встановленням контролю потужності МС 38 . починає передавати на початковому рівні потужності. Цей рівень може бути тим, який мав місце перед вимкненням передавача МС 38. Цей рівень може залишатись незмінним, доки не почне працювати замкнений контур контролю потужності. У іншому втіленні рівень потужності передачі поступово збільшується з заздалегідь визначеною швидкістю, починаючи з того, який мав місце перед вимкненням передавача, до початку роботи контролю потужності. Швидкість зростання звичайно встановлюється БС1 32 і/або БС2 34 і може бути постійною або змінною. Зростання продовжується до відновлення функції замкненого контуру контролю потужності. У ще одному втіленні відновлення сеансу зв'язку починається з контролем потужності у відкритому контурі, базованим на повній прийнятій енергії смуги частот. Ця процедура схожа з процедурою доступу і може бути скоригована для БС, видимих від МС. Контроль у відкритому контурі продовжується до початку роботи замкненого контура. Фіг.10 ілюструє корекції потужності згідно з цим втіленням. На горизонтальній осі відкладено час, на вертикальній - рівень потужності передачі. У момент t1 потужність передачі має початковий рівень. Після першого періоду часу у момент t2 потужність передачі підвищується на зумовлене інкрементне значення, яке може бути фіксованим або змінним і зростаючим або убуваючим з часом. У одному з втілень це значення є адаптивним і залежить від умов у системі 10, зростаючи або зменшуючись від часу до часу. Нарешті після певного періоду рівень потужності передачі досягає максимуму і залишається на цьому рівні до початку роботи замкненого контура контролю потужності. Згідно з іншим втіленням, початкова потужність передачі базується на якості прийнятого пілот-сигналу, тобто пілотного Е0/І 0 або пілотного Ео для БС АГ. У відкритому контурі контролю потужності потужність передачі визначається співвідношенням Т х=(-Rx)+k, де k - константа кумулятивної корекції, Тх - енергія передачі зворотного каналу і Rx - прийнята енергія прямого каналу. У замкненому контурі контролю потужності потужність передачі визначається співвідношенням Т х=(-Rx)+k+y(t), де y(t) - додаткова змінна кумулятивної корекції. Член (k+y(t)). позначають β. У іншій формі використовується співвідношення Тх+Rx=k+y(t). Для визначення початкової потужності для нових передач використовується значення β попередніх передач. Цей новий рівень потужності обчислюється за формулою Tx(t)=-Rx(t)+Тх(0)+Rx(0)), де Тх(0) - енергія передачі перед відновленням сеансу зв'язку, Rx(0) - прийнята енергія до відновлення сеансу зв'язку. Таким чином, потужність передачі коригується згідно з попереднім відношенням рівня потужності передачі до рівня прийнятої потужності. Фіг.11 ілюструє безпровідний пристрій МС 38, наприклад, стільниковий телефон або персональний цифровий помічник (PDA) у системі 10 Фіг.1. МС 38 має антену 300 для прийому і передачі, до якої приєднано антенний перемикач, що ізолює приймальний канал від передавального. Антенний перемикач з'єднано з приймальною схемою 308, яка утворює приймальний канал, і з підсилювачем 304 і передавальною схемою, яка утворює передавальний канал. Підсилювач 304 приєднано до вузла 310 корекції потужності, який забезпечує контроль підсилювача 304. Підсилювач 304 приймає сигнали для передачі від передавальної схеми 306. Від антени 300 прийняті сигнали надходять до вузла 314 контролю потужності, який peaлізує схему замкненого контура контролю потужності і має з'єднання з шиною 318 зв'язку. Шина 318 забезпечує зв'язок між модулями МС 38 і з'єднаний з пам'яттю 322 і вузлом 318 корекції відновлення. Пам'ять 322 зберігає комп'ютерні інструкції для різних операцій і функцій МС 38. Процесор 320 виконує операції, що зберігаються у пам'яті 322. У нормальному режимі вузол контролю потужності генерує і надсилає сигнал контролю потужності для вузла 310 корекції потужності через мультиплексор 312. Вузол 310 також надсилає до підсилювача 304 сигнал контролю потужності, встановлюючи ним рівень підсилення. Під час відновлення сеансу зв'язку МС 38 може вимкнути передавач. Коли передавач після цього вмикається, до вузла 316 корекції відновлення надсилається сигнал завершення передачі зв'язку, який інструктує вузол 316 генерувати заздалегідь визначений сигнал контролю потужності згідно з будь-якою з розглянутих вище схем встановлення початкової потужності передачі зворотного каналу або згідно з іншим способом. Сигнал завершення передачі зв'язку надсилається також для керування мультиплексором 312. Після відновлення сеансу зв'язку сигнал, генерований вузлом 316 корекції відновлення надсилається до вузла 310 корекції потужності передачі і одночасно починається контроль потужності у замкненому контурі. Після відновлення роботи замкненого контура сигнал завершення передачі зв'язку скасовується і мультиплексор 312 вибирає сигнал контролю потужності, генерований вузлом 314 контролю потужності, для вузла 310 корекції. Операції вузла 316 корекції відновлення може виконувати мікропроцесор 320 згідно з інструкціями програми або ці операції можуть виконуватись схемно. У одному з втілень певні операції МС 38 або БС1 32 розглядаються як спеціальні події, які визначаються різними умовами і процедурами, які можуть викликати хибну появу ініціатора. Інакше кажучи, ці події можуть створити ситуацію, коли активується ініціатор, який не має значення. Однією з таких подій є пошук місцезнаходження МС.МС 38 одержує інструкцію вести пошук Глобальної системи радіовизначення (GSP) на іншій частоті. GSP дає інформацію про місцезнаходження МС 38. Такий пошук здійснюється періодично. Звичайно МС 38 a priori має інформацію про розклад таких пошуків. У інших втіленнях може бути передбачена будь-яка кількість спеціальних подій, під час яких ініціатори мають бути ігноровані. Інші події можуть включати дії МС 38, під час яких ініціатор має бути ігнорований. У таких випадках МС 38 повідомляє БС1 32 первісної комірки про спеціальну подію. У одному з втілень спеціальної подією є пошук частоти кандидата, коли МС 38 настроюється на іншу частоту для пошуку на цій частоті сусідніх БС. Це поліпшує перехід між частотами, наприклад, перемикання з частоти персональної системи зв'язку (PCS) на стільникову частоту. У випадку такої ініційованої МС 38 спеціальної події МС 38 інструктує БС1 32 ігнорувати ініціатори МС 38 протягом певного періоду або до подальшого повідомлення. Згідно з одним з втілень, для усунення хибних ініціаторів протягом спеціальних подій первісна БС1 32 передає до МС 38 розклад пошуків, який включає щонайменше час початку і тривалість пошуку. МС 38 забороняє ініціаторам ініціювати відновлення сеансу зв'язку протягом спеціальної події. У іншому втіленні МС 38 інформує БС 1 32 про спеціальну подію, що має статись. У відповідь МС 1 32 може схвалити цю подію, заборонити її або перепланувати. Цим МС 38 інструктується вимкнути ініціатори відновлення сеансу зв'язку протягом спеціальної події. Отже був запропонований новий удосконалений спосіб підтримання зв'язку у системі безпровідного зв'язку. Коли канал зв'язку між МС і відповідною БС зазнає погіршення, МС разом з інфраструктурою заздалегідь готують БС для можливої підтримки. Первісна БС контактує з усіма можливими допоміжними БС. Здатна до відновлення сеансу зв'язку сусідня БС має канал за замовчуванням, пристосований для м'якої передачі зв'язку з МС. Цей канал використовується лише тимчасово протягом початкової фази передачі зв'язку. Кожна допоміжна БС одержує інструкцію використовувати канал за замовчуванням для допоміжних передач, які розглядаються як операції відновлення сеансу зв'язку. МС входить у м'яку передачу зв'язку з допоміжною БС, використовуючи прямий канал як канал за замовчуванням. Після цього допоміжна БС ініціює передачі у іншому каналі. Після завершення передачі зв'язку допоміжна БС припиняє передачі у каналі за замовчуванням до МС. У одному з втілень первісна БС забезпечує МС списком здатних до відновлення сеансу зв'язку сусідніх БС у додатковому повідомленні ще до появи труднощів у каналі зв'язку. Таким чином, у ситуаціях, коли прямий канал втрачається до прийому інформації про передачу зв'язку, МС має достатньо інформації для виконання передачі зв'язку. У іншому втіленні сусідній БС2 34 призначаються кілька каналів за замовчуванням. Це підвищує здатність системи 10 до відновлення сеансу зв'язку. Кожна сусідня БС тоді може брати участь у відновлення сеансу зв'язку з більш, ніж однією МС. У такому випадку до відновлення сеансу зв'язку первісна БС1 32 надсилає до БС2 34 ідентифікатор, що відповідає кільком каналам, пов'язаним з БС2 34. МС 38 і БС2 34 зберігають детерміністичну функцію, наприклад, хеш-функцію, для відображення ідентифікаторів на певний канал. Хеш-функція, зокрема, використовується у псевдорандомізованій процедурі. Крім того, для МС 38 призначається електронний серійний номер, який може зберігатись у МС 38, або надсилатись на початку відновлення сеансу зв'язку. При цьому БС1 32 надсилає електронний серійний номер МС 38 до БС2 34, яка одночасно з МС 38 застосовують заздалегідь визначену функцію для обчислення належного каналу за замовчуванням. Хеш-функція дозволяє виявити у наборі слів структури даних ключове слово, використовуючи для цього точно одну спробу. Хеш-функція відображає її аргумент на результат заздалегідь визначеного типу. Хешфункція є детерміністською і змінює свого стану, тобто, вихідне значення залежить лише від аргументу, причому однакові аргументи дають однакові результати. Хеш-функція мінімізує колізії, тобто одержання одного й того ж значення від різних аргументів. Розподілення значень хеш-функції є рівномірним, тобто імовірність повернення хеш-функцією певного значення приблизно дорівнює імовірності повернення хешфункцією будь-якого іншого значення. Інші втілення передбачають застосування інших криптографічних функцій для ідентифікування багатьох каналів за замовчуванням при відновленні сеансу зв'язку. Під час відновлення сеансу зв'язку БС не контролює рівень потужності передачі МС. Коли МС відновлює роботу передавача, приймається рішення для вибору потужності передачі. У одному з втілень початковий рівень потужності передачі заголовка і ПВСП визначається заздалегідь, до початку відновлення сеансу зв'язку. Початковий рівень може бути фіксованим або динамічно коригуватись залежно від конфігурації системи, умов довкілля, географічних умов, передісторії використання або від інших факторів, що впливають на зв'язок. МС 38 (Фіг.1) визначає рівень потужності передачі заголовка і ПВСП. Фіг.12 ілюструють різні процедури корекції потужності передачі. У одному з втілень (Фіг.12а) заголовок і ПВСМ надсилаються з заздалегідь визначеним інтервалом к1. Рівень потужності передачі визначається фіксованим значенням Р фікс, яким може бути останній рівень потужності передачі перед початком відновлення сеансу зв'язку або різницею, підвищенням або зниженням останнього коригованого рівня повної потужності передачі МС 38 після останнього вимикання передавача. У іншому варіанті рівень потужності передачі обчислюється як функція попереднього рівня потужності передачі, наприклад, доданням інкрементного значення D. У одному з втілень рівень потужності передачі є постійним і його значення заздалегідь надсилаються БС до МС. У іншому втіленні цей постійний рівень визначається згідно з обмеженнями МС, наприклад, обмеженнями передавача. У момент t1 передається перший заголовок, а у момент t2 ПВСП. Заголовок і ПВСП передаються до моменту t3. У типовому втіленні заголовком є зворотний пілот-сигнал, який є активним протягом передачі ПВСП. У момент t3 починається інтервал k1, який закінчується у момент t4. У момент t4 передається наступний заголовок. Цей процес продовжується, доки МС 38 не прийме від БС1 32 підтвердження прийому ПВСП. Підтвердженням може бути повідомлення ПНП, або підтвердження ПВСП рівня 2. Якщо МС 38 не приймає ПНП або підтвердження протягом заздалегідь визначеного часу, МС 38 припиняє передачу заголовка і ПВСП і скасовує відновлення сеансу зв'язку. Рівень потужності передачі знову зазнає контролю кожного разу, коли МС 38 визначає достатньою якість прямого каналу. У одному з втілень критерій якості задовольняється двома послідовними кадрами прямого каналу, прийнятими без помилок. Згідно з одним з втілень, як тільки якість прямого каналу стає достатньою для достатньою для передачі і відновлюється контроль потужності зворотного каналу, МС 38 відновлює передачу нормального трафіка і абонентський пристрій продовжує передавати ПВСП з інтервалом к1( але без заголовка. Здатність каналу задовольнити критерію якості передачі звичайно визначається конфігурацією системи і параметрами, причому можуть використовуватись кілька критеріїв. Крім того, критерії можуть динамічно коригуватись згідно з роботою системи. Фіг.12В ілюструє інше втілення, у якому рівень потужності передачі інкрементно коригується під час реініціалізації передавача. Перший заголовок і ПВСП передаються на першому рівні Р1 потужності. Відношення повної потужності передачі заголовка і ПВСП до потужності передачі заголовка і, отже, пілотканалу, підтримується на заздалегідь визначеному рівні у (дБ). Заголовок і ПВСП повторюються з інтервалом кі, як і у втіленні Фіг.12а, однак, повна потужність передачі підвищується послідовними кроками. Розмір підвищення може бути інкрементним з заздалегідь визначеним кроком і визначеним для системи. У іншому варіанті інкремент для МС визначається у БС. У інших втіленнях часові інтервали можуть бути змінними, а моменти передачі заголовка і ПВСП можуть також змінюватись з часом. Рівень потужності передачі зростає до максимального значення Р мах і залишається на цьому рівні для подальших передач. У одному з втілень рівень Рмах визначається у БС1 32 і передається до МС 38. Інші втілення можуть використовувати фіксоване значення Р^. Після прийому ПНП або підтвердження ПВСП рівня 2 МС відновлює нормальні передачі і одержує контролю потужності зворотного каналу з боку БС. У іншому втіленні передача заголовка і ПВСП продовжується доки не буде прийняте ПНП або підтвердження ПВСП рівня 2, а контролю потужності зворотного каналу відновлюється БС, коли якість прийому прямого каналу досягає бажаного рівня. Фіг.13 ілюструє спосіб 400 реініціалізації передавача у МС під час відновлення сеансу зв'язку згідно з одним з втілень. Операцією 402 потужність передачі РТх заголовка і ПВСП визначається як функція останнього рівня PTxOLD потужності передачі МС до початку відновлення сеансу зв'язку. У одному з втілень РТх встановлюється рівною PTxOLD. коригованим згідно з повною потужністю Prxold- прийнятою у МС перед відновлення сеансу зв'язку і повною потужністю PRxNEW , прийнятою після початку відновлення сеансу зв'язку, відповідно до рівняння на Фіг.13В (опер. 402). Потужність передачі ініціалізованого передавача є останньою потужністю передачі, коригованою різницею, підвищенням або зниженням повної потужності, прийнятої МС 38 з моменту останнього вимикання передавача. Заголовок і ПВСП передаються з цим рівнем потужності. Інші втілення передбачають заздалегідь визначене значення початкового рівня потужності передачі. МС чекає прийому підтвердження від БС про успішний прийом ПВСП. У цьому втіленні МС перевіряє прийом ПНП або (у інших втіленнях) прийом підтвердження ПВСП рівня 2 (опер. 404). Ще одне втілення передбачає перевірку прийому ПНП або підтвердження ПВСП рівня 2. МС передає заголовок і ПВСП з інтервалами k1. У інтервалах між передачами МС продовжує перевіряти надходження ПНП. Після прийому ПНП в інтервалі k1 МС повертається до нормальної обробки трафіка (опер. 406), а контроль потужності зворотного каналу продовжуються інструкціями від БС. Якщо в інтервалі k1 не було прийняте ПНП, МС готується передати наступний заголовок і ПВСП. МС порівнює поточну потужність Ртх передачі з максимальним рівнем Рмах (опер. 408). У одному з втілень виконується перевірка якості прийому після операції 406. У одному прикладі відбувається перевірка прийому двох послідовних кадрів без помилок. Якщо такі два кадри не були прийняті, виконується операція 408, у іншому разі відбувається передача заголовка і ПВСП з контрольованим рівнем потужності і відбувається перехід до операції 416. Хоча МС операцією 404 перевіряє надходження ПНП або іншого підтвердження ПВСП, контроль потужності зворотного каналу відновлюється після прийому двох послідовних безпомилкових кадрів. Результатом такого прийому є вихід з процесу підвищення потужності передачі для заголовка і ПВСП. Поки РТх

Дивитися

Додаткова інформація

Назва патенту англійською

Method (variants) and device for transmitter reinitialization in a wireless communication system

Автори англійською

Chen Tao

Назва патенту російською

Способ (варианты) и устройство для восстановления исходного состояния передатчика в системе беспроводной связи

Автори російською

Чен Тао

МПК / Мітки

МПК: H04B 7/005

Мітки: спосіб, пристрій, зв'язку, варіанти, корекції, безпровідного, системі, рівня, потужності
