Спосіб і пристрій для вибору належного сектора обслуговування в системі передачі даних множинного доступу з кодовим розділенням каналів (варіанти)

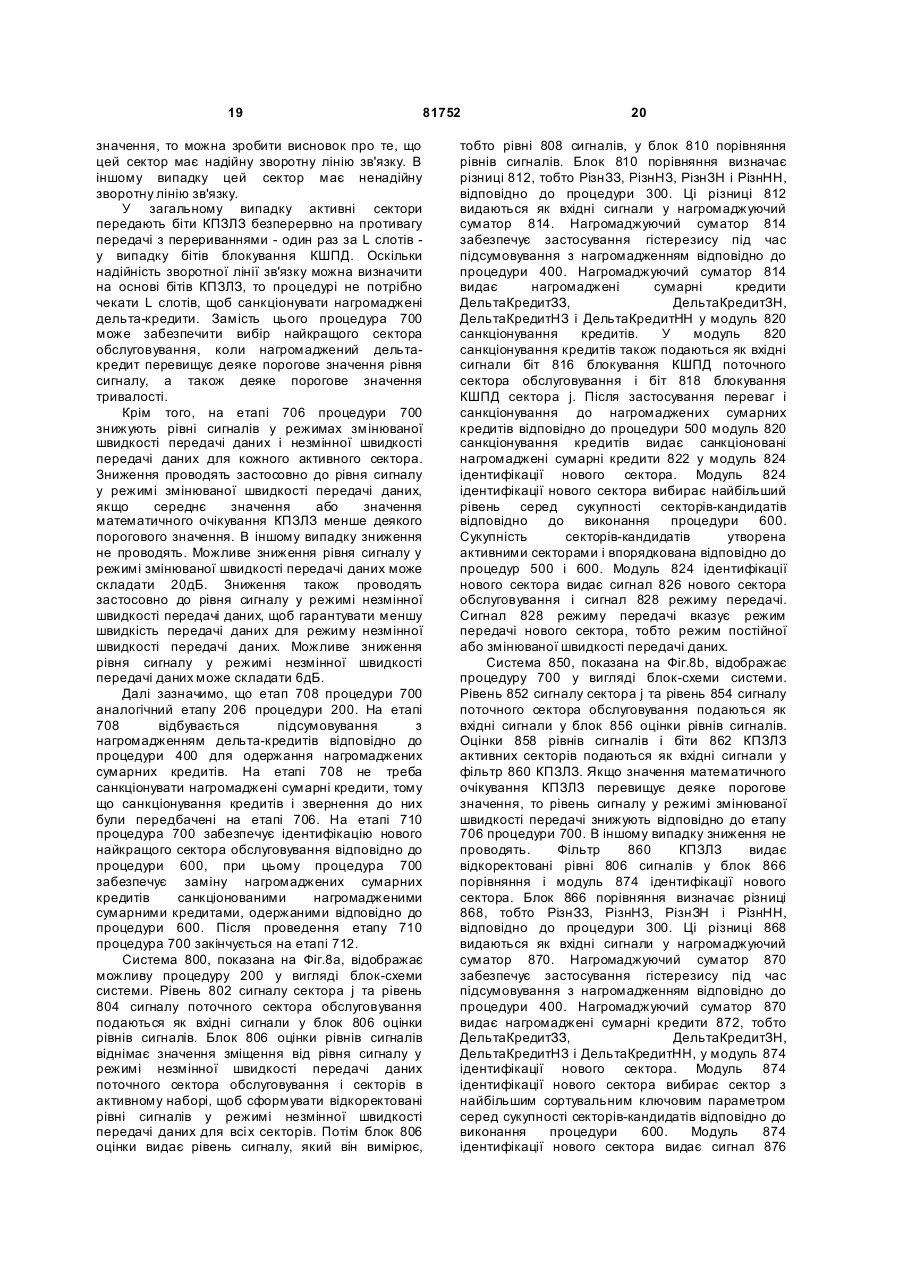

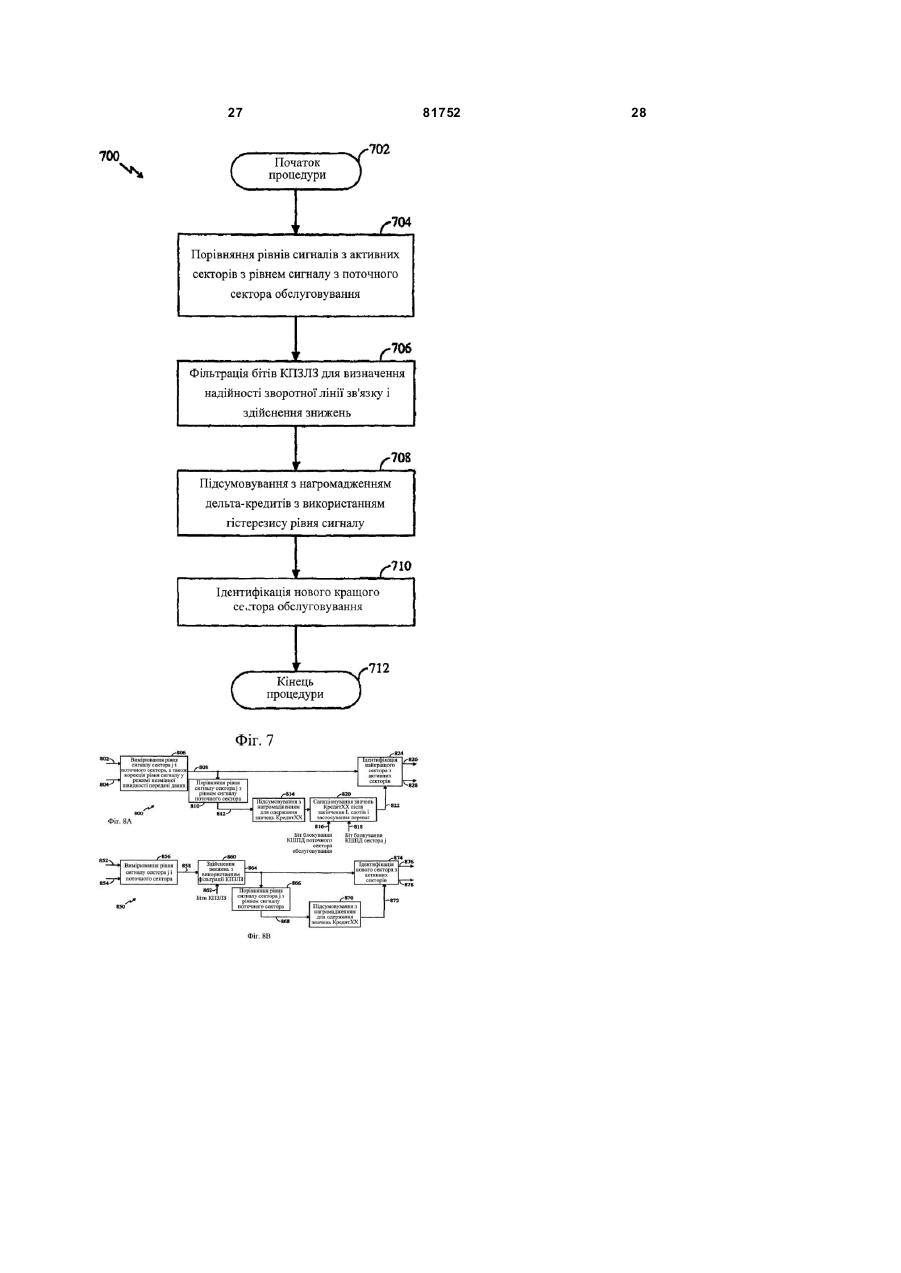

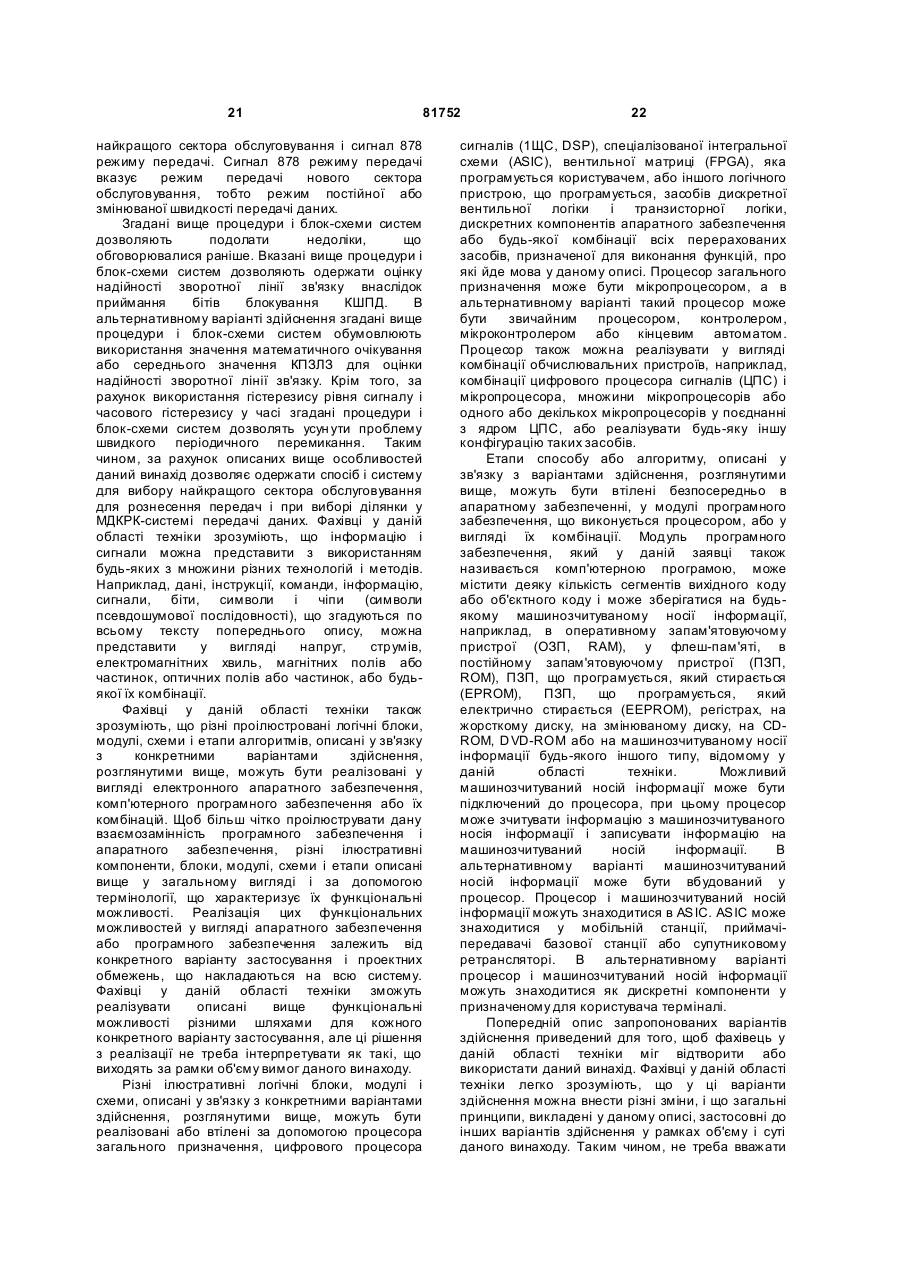

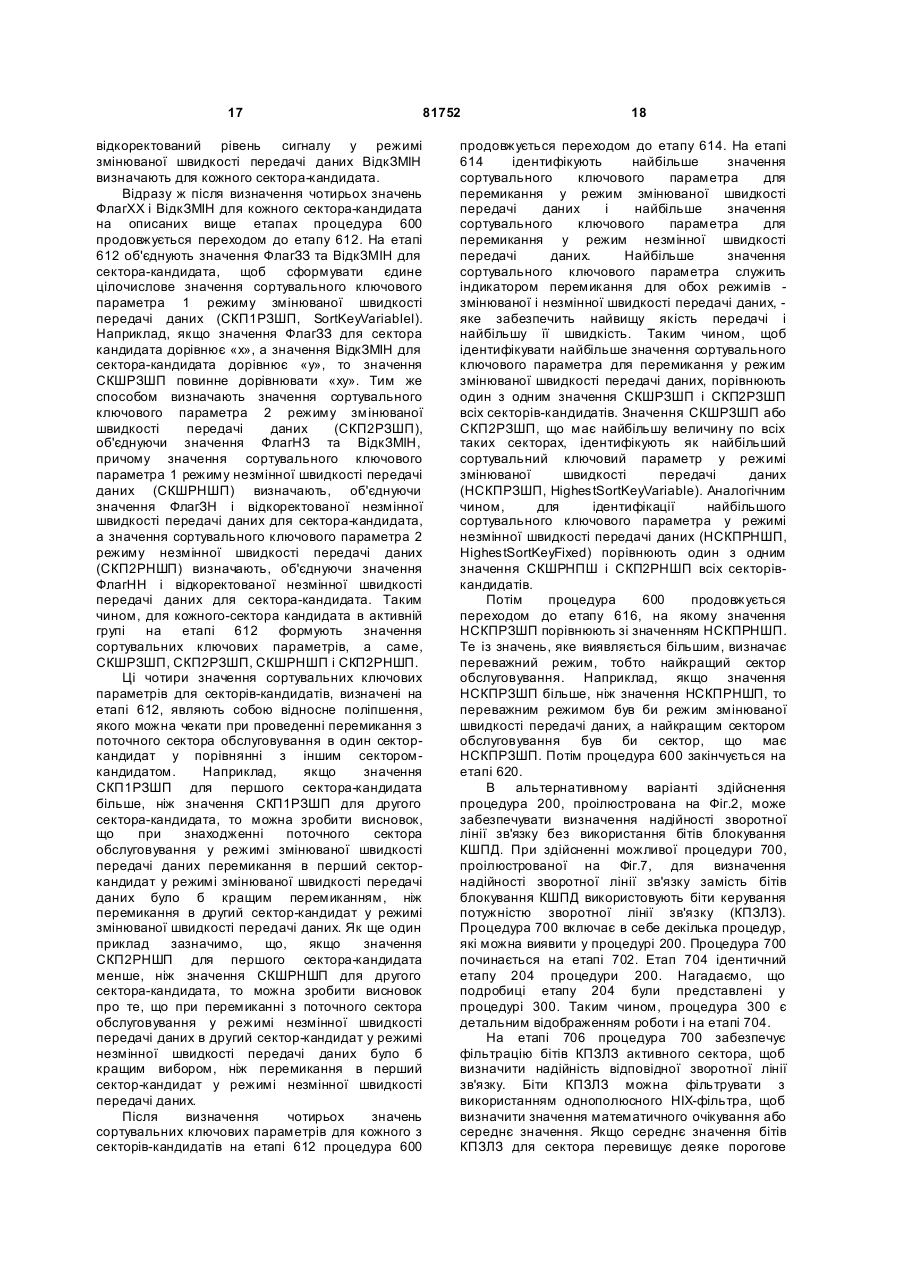

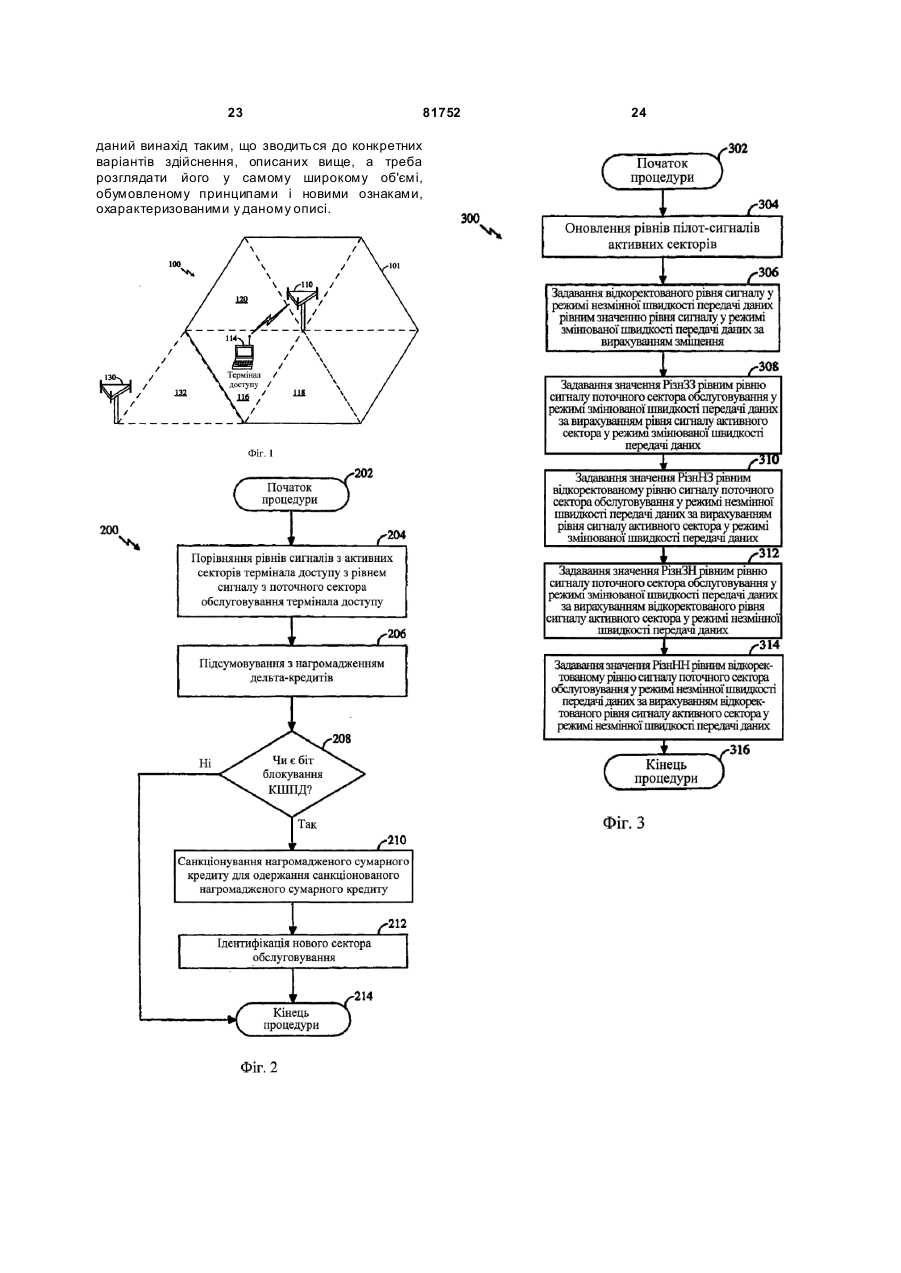

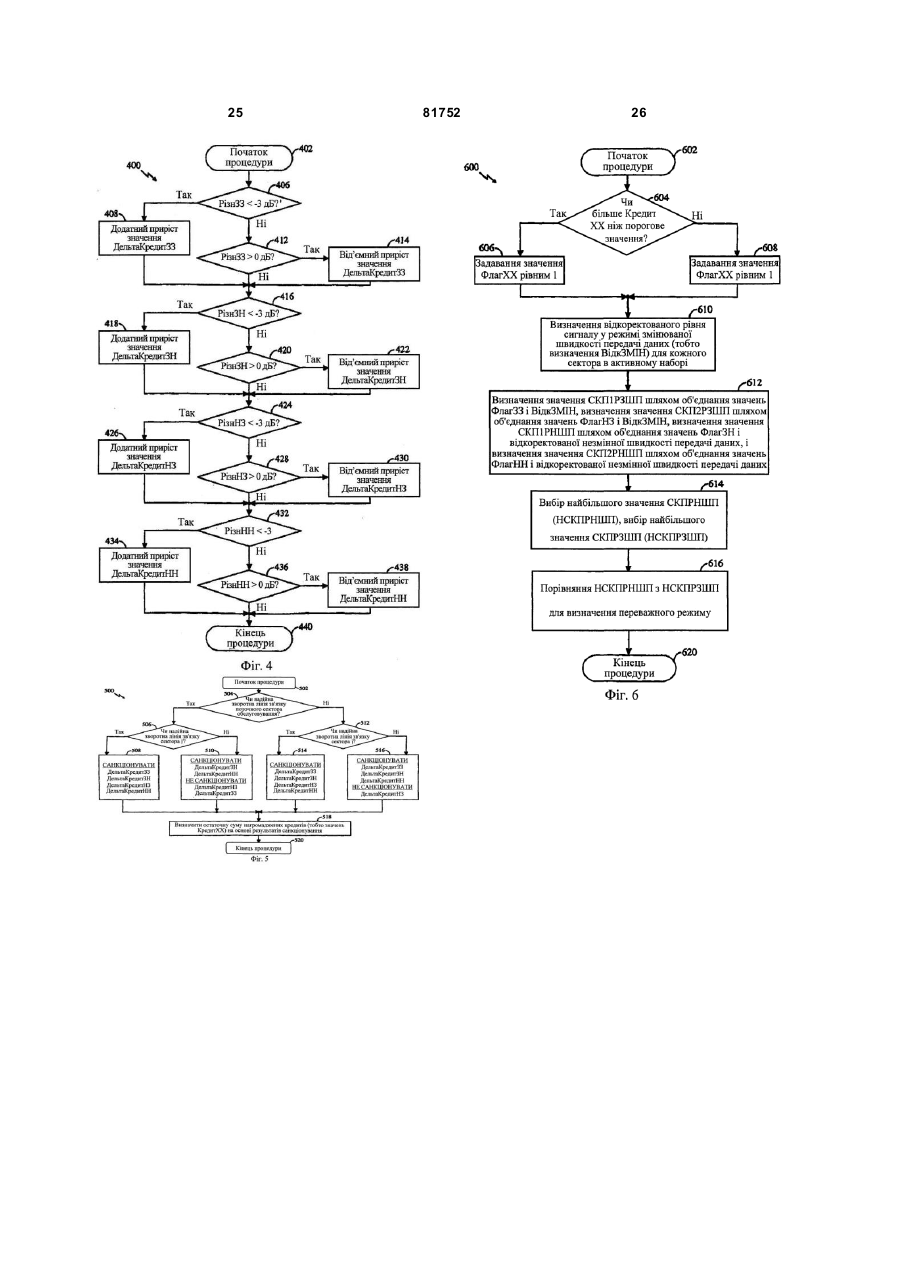

1. Спосіб вибору належного сектора обслуговування у системі передачі даних множинного доступу з кодовим розділенням каналів (CDMA), що включає в себе етапи, на яких порівнюють множину рівнів сигналів, прийнятих з множини активних секторів, з рівнем сигналу поточного сектора обслуговування для одержання різниці, формують різницевий показник для кожного зі згаданої множини активних секторів за допомогою застосування гістерезису рівня сигналу до згаданої різниці, підсумовують з накопиченням множину різницевих показників за заздалегідь визначеною кількістю слотів для одержання накопиченого сумарного різницевого показника для кожного зі згаданої множини активних секторів і ідентифікують згаданий належний сектор обслуговування, виходячи із множини згаданих накопичених сумарних різницевих показників. 2. Спосіб за п. 1, в якому згадана множина рівнів сигналів, прийнятих зі згаданої множини секторів, містить рівень сигналу у режимі незмінної швидкості передачі даних і рівень сигналу у режимі змінюваної швидкості передачі даних. 3. Спосіб за п. 2, який додатково включає в себе етап, на якому коректують згаданий рівень сигналу у режимі незмінної швидкості передачі даних для одержання відкоректованого рівня сигналу у режимі незмінної швидкості передачі даних перед згаданим етапом порівняння. 4. Спосіб за п. 3, який додатково включає в себе етап, на якому санкціонують множину 2 (19) 1 3 81752 множини секторів, містить рівень сигналу у режимі незмінної швидкості передачі даних і рівень сигналу у режимі змінюваної швидкості передачі даних. 10. Пристрій за п. 9, який додатково містить засіб для корекції згаданого рівня сигналу у режимі незмінної швидкості передачі даних для одержання відкоректованого рівня сигналу у режимі незмінної швидкості передачі даних. 11. Пристрій за п. 10, який додатково містить засіб для санкціонування множини згаданих накопичених різницевих показників. 12. Пристрій за п. 11, який додатково містить засоби для приймання множини бітів блокування керування швидкістю передачі даних (КШПД) і засоби для корекції згаданого сигналу у режимі змінюваної швидкості передачі даних для одержання відкоректованого рівня сигналу у режимі змінюваної швидкості передачі даних. 13. Пристрій за п. 12, який додатково містить засоби для визначення сектора, в якому використовується режим найбільшої змінюваної швидкості передачі даних, зі згаданої множини активних секторів, і засоби для визначення сектора, в якому використовується режим найбільшої незмінної швидкості передачі даних, зі згаданої множини активних секторів. 14. Пристрій за п. 13, який додатково містить засіб для визначення переважного режиму. 15. Спосіб вибору належного сектора обслуговування у системі передачі даних множинного доступу з кодовим розділенням каналів (CDMA), що включає в себе етапи, на яких визначають множину рівнів сигналів, прийнятих з множини активних секторів, причому згадана множина рівнів сигналів містить рівень сигналу у режимі незмінної швидкості передачі даних і рівень сигналу у режимі змінюваної швидкості передачі даних, коректують згаданий рівень сигналу у режимі незмінної швидкості передачі даних для одержання відкоректованого рівня сигналу у режимі незмінної швидкості передачі даних, порівнюють згадану множину рівнів сигналів, прийнятих зі згаданої множини активних секторів, з рівнем сигналу поточного сектора обслуговування для одержання різниці, формують різницевий показник для кожного зі згаданої множини активних секторів на основі згаданої різниці, підсумовують з накопиченням множину згаданих різницевих показників за заздалегідь визначеною кількістю слотів для одержання накопиченого сумарного різницевого показника для кожного зі згаданої множини активних секторів, приймають множину бітів блокування керування швидкістю передачі даних (КШПД) для згаданої множини активних секторів, 4 санкціонують згаданий накопичений сумарний різницевий показник для одержання остаточної суми різницевих показників для кожного з згаданої множини активних секторів на основі згаданої множини бітів блокування КШПД і ідентифікують згаданий належний сектор обслуговування, виходячи з множини згаданих остаточних сум різницевих показників. 16. Спосіб за п. 15, який додатково включає в себе етапи, на яких визначають сектор, в якому використовується режим найбільшої змінюваної швидкості передачі даних, зі згаданої множини активних секторів, і визначають сектор, в якому використовується режим найбільшої незмінної швидкості передачі даних, зі згаданої множини активних секторів. 17. Спосіб за п. 16, який додатково включає в себе етап, на якому визначають переважний режим. 18. Пристрій для керування процесом для вибору належного сектора обслуговування в системі передачі даних множинного доступу з кодовим розділенням каналів (CDMA), причому даний пристрій з'єднаний з процесором, який містить з'єднаний з процесором засіб для керування процесором, призначений для порівняння множини рівнів сигналів, прийнятих з множини активних секторів, з рівнем сигналу поточного сектора обслуговування для одержання різниці, з'єднаний з процесором засіб для керування процесором, призначений для формування різницевого показника для кожного зі згаданої множини активних секторів за допомогою застосування гістерезису рівня сигналу до згаданої різниці, з'єднаний з процесором засіб для керування процесором, призначений для підсумовування з накопиченням множини згаданих різницевих показників за заздалегідь визначеною кількістю слотів для одержання накопиченого сумарного різницевого показника для кожного зі згаданої множини активних секторів і з'єднаний з процесором засіб для керування процесором, призначений для ідентифікації згаданого належного сектора обслуговування, виходячи з множини згаданих накопичених сумарних різницевих показників. 19. Пристрій за п. 18, в якому згадана множина рівнів сигналів, прийнятих зі згаданої множини активних секторів, містить рівень сигналу у режимі незмінної швидкості передачі даних і рівень сигналу у режимі змінюваної швидкості передачі даних. 20. Пристрій за п. 19, який додатково містить з'єднаний з процесором засіб для керування процесором, призначений для корекції згаданого рівня сигналу у режимі незмінної швидкості передачі даних для одержання відкоректованого рівня сигналу у режимі незмінної швидкості передачі даних до згаданого порівняння множини рівнів сигналів, прийнятих з множини активних секторів, з рівнем сигналу поточного 5 81752 6 сектора обслуговування для одержання згаданої різниці. 21. Пристрій за п. 20, який додатково містить з'єднаний з процесором засіб для керування процесором, призначений для санкціонування множини згаданих накопичених різницевих показників перед згаданою ідентифікацією згаданого належного сектора обслуговування, виходячи з множини згаданих накопичених сумарних різницевих показників. 22. Термінал доступу для вибору належного сектора обслуговування в системі передачі даних множинного доступу з кодовим розділенням сигналу, що містить засіб оцінки рівня сигналу для віднімання значення зміщення від рівня сигналу в режимі незмінної швидкості передачі даних поточного сектора обслуговування для формування відкоректованого рівня сигналу у режимі незмінної швидкості передачі даних для всіх секторів, засіб порівняння для визначення різниці між множиною рівнів сигналів, прийнятих з множини активних секторів, і рівнем сигналу поточного сектора обслуговування, засіб порівняння для прийому відкоректованих рівнів сигналів з метою визначення різниць, засіб підсумовування з накопиченням для застосування гістерезису під час підсумовування з накопиченням і надання накопичених сумарних кредитів модулю санкціонування кредитів, модуль ідентифікації нового сектора для прийому накопичених сумарних кредитів і вибору сектора з найбільшим сортувальним ключовим параметром серед сукупності секторів-кандидатів. 23. Термінал доступу за п. 22, який додатково містить засіб ідентифікації належного сектора для забезпечення вихідних даних відносно належного сектора обслуговування і режиму передачі. 24. Термінал доступу за п. 23, в якому режим передачі ідентифікує режим передачі належного сектора обслуговування як режим незмінної або змінюваної швидкості передачі даних. 25. Термінал доступу за п. 22, який додатково містить фільтр керування потужністю зворотної лінії зв'язку (КПЗЛЗ) для оцінювання того, чи перевищує середнє значення КПЗЛЗ порогове значення, і визначення того, чи повинно бути застосоване віднімання відносно рівня сигналу в режимі змінюваної швидкості передачі даних. Даний винахід відноситься до систем безпровідного зв'язку, а більш конкретно - до способу і системи для рознесення передачі при виборі ділянки (РПВД, SSTD) у МДКРК-системі передачі даних. Попередній рівень техніки Сучасне покоління стільникових телефонних систем забезпечує більше послуг, наприклад, послуг передачі даних, ніж системи попередніх поколінь. Стільникові системи зв'язку першого і другого покоління у типовому випадку використовувалися головним чином для послуг мовного зв'язку. У системах другого покоління почалося впровадження обмежених послуг передачі даних, хоча і з низькими швидкостями передачі даних. Системи третього покоління, такі як системи множинного доступу з кодовим розділенням каналів (МДКРК, CDMA) з високою швидкістю передачі даних (ВШПД, HDR), пропонують об'єднані інформаційні можливості зі значно більш високими швидкостями передачі даних, ніж швидкості передачі даних у системах другого покоління, і здатні забезпечувати такі послуги, як надання потокової аудіо- та відеоінформації. Стільникова мережа складається з численних географічних стільникових комірок, кожна з яких може містити численні сектори. Всередині кожної комірки є базова станція. Користувач у типовому випадку здійснює зв'язок з мережею через сектор, який забезпечує найкращий сигнал. Коли мобільний користувач змінює своє місцеположення, цей користувач може здійснювати зв'язок з мережею через інший сектор, який забезпечує найбільш надійний сигнал. Способи естафетної передачі обслуговування у МДКРК-системах зв'язку другого покоління відомі у даній області техніки. Однак МДКРК-системи передачі даних, такі, як МДКРКВШПД-системи, створюють нові проблеми, коли мобільна станція вибирає новий сектор. Одна така проблема виникає, коли користувач перемикається між секторами дуже швидко. У звичайній стільниковій МДКРК-системі потік даних, який включає в себе мовну інформацію, направляється у кожний сектор, що здійснює активний зв'язок з мобільною станцією, можливо, за допомогою декількох базових станцій. Отже, всі активні сектори, які можуть здійснювати зв'язок з мобільною станцією, надсилають потік даних на цю мобільну станцію. Надмірність потоку даних була необхідна для того, щоб задовольнити вимоги стосовно малої затримки мовних даних при естафетній передачі обслуговування. Це обмеження пом'якшується у мережі передачі даних. У мережі передачі пакетних даних користувачі можуть допускати короткі затримки у передачі даних. Оскільки коротка затримка більше не є обмеженням, що накладається на систему, можна ефективніше досягати надійності за допомогою повторної передачі, а не надмірної передачі через активні сектори весь час за сценарієм естафетної передачі обслуговування. Таким чином, у звичайній стільниковій системі високошвидкісної передачі пакетних даних потік даних, як правило, направляють через один сектор, що максимізує пропускну здатність прямої лінії зв'язку. Щоб 7 81752 досягти такої маршрутизації, мобільний об'єкт контролює всі активні сектори, серед яких користувач вибирає найкращий та інформує мережу про свій вибір. У такій системі динаміка каналів використовується для того, щоб максимізувати пропускну здатність. Вибір передавача для використання локальних піків у процесі затінення здійснюється у формі рознесення при виборі. Таким чином, вибір найкращого сектора обслуговування також називають рознесенням передачі при виборі ділянки (РПВД). На Фіг.1 зображена типова МДКРК-система передачі даних, така як МДКРК-ВШПД-система. Мережа 100 доступу містить декілька точок доступ у, з яких показані лише точки 110 і 130 доступ у. Мобільна станція, така, як термінал 114 доступ у, здійснює зв'язок з точкою доступу, такою як точка 110 доступу, щоб підключитися до мережі 100 доступу. У загальному випадку точка доступу, така як точка 110 доступу, буде мати декілька секторів, таких як сектори 116, 118 і 120. Оскільки термінал 114 доступу у загальному випадку здійснює зв'язок з одним сектором у деякий момент часу, дані, що надходять у термінал 114 доступу з точки 110 доступу, повинні направлятися у конкретний сектор, з яким термінал 114 доступу здійснює зв'язок. Однак виникає проблема, коли термінал доступ у постійно перемикається між секторами. Припустимо, що сектор 116 має сигнал прямої лінії зв'язку, який володіє найбільшим рівнем, в один момент, так що термінал 114 доступу вибирає сектор 116 як поточний сектор обслуговування. У наступний момент, сектор 132 точки 130 доступу має сигнал прямої лінії зв'язку, який володіє найбільшим рівнем. І нехай кількома моментами пізніше сектор 116 знову має пряму лінію зв'язку, по якій йде сигнал, який володіє найбільшим рівнем. Ймовірно, що у такій ситуації може відбуватися швидке перемикання між двома або більше секторами. Кожного разу, коли відбувається перемикання, дані, які передбачалося надіслати у термінал 114 доступу, повинні надсилатися у відповідну чергу даних для цього сектора. Крім того, користувач не зможе приймати дані раніше, ніж ця черга даних буде готова. Такі швидкі переходи можуть викликати значне перевантаження мережі і переривання зв'язку для користувача. Друга проблема при виборі найкращого сектора пов'язана з надійністю зворотної лінії зв'язку. По зворотній лінії зв'язку термінал 114 доступ у може надсилати у мережу інформацію зворотного зв'язку про стан каналів, щоб допомогти мережі у досягненні найбільшої пропускної здатності прямої лінії зв'язку. У системі високошвидкісної мережі передачі даних термінал 114 доступу передає сигнал керування швидкістю передачі даних (КШПД, DRC), призначений для керування швидкістю передачі даних по прямій лінії зв'язку. Термінал 114 доступу також надсилає сигнал підтвердження приймання (АСК) у сектор обслуговування, коли успішно приймає пакет. Термінал 114 доступу повинен вибрати новий 8 сектор, який має надійне з'єднання зворотної лінії зв'язку з терміналом 114 доступу. В іншому випадку інформація КШПД і АСК може бути загублена, що знижує пропускну здатність системи. Однак терміналу 114 доступ у непросто дізнатися інформацію про надійність з'єднання зворотної лінії зв'язку. Якщо термінал 114 доступу вибирає сектор з ненадійною зворотною лінією зв'язку, то пропускна здатність може постраждати через повторну передачу. В ідеальному випадку термінал 114 доступу повинен вибирати новий сектор так, щоб максимізувати пропускну здатність по прямій лінії зв'язку. По-перше, вибір ділянки повинен сприяти запобіганню швидкому періодичному перемиканню. По-друге, вибір ділянки повинен передбачати вплив надійності зворотної лінії зв'язку на пропускну здатність прямої лінії зв'язку. Таким чином, існує потреба у способах і системах для належного вибору найкращого сектора обслуговування у МДКРК-системі зв'язку. Конкретні варіанти здійснення, розглянуті у даному описі, присвячені задоволенню викладених вище потреб шля хом використання гістерезису рівня сигналу і часового гістерезису, а також використання інформації про надійність зворотної лінії зв'язку з керуванням швидкістю передачі даних (зворотної КШПД-лінії зв'язку) при рознесенні передачі при виборі ділянки у МДКРКсистемі передачі даних. Розглянуті у даному описі конкретні варіанти здійснення орієнтовані на спосіб і систему для рознесення передачі при виборі ділянки у МДКРКсистемі передачі даних. Відповідно до одного аспекту даного винаходу, рівні сигналів активних секторів термінала доступу порівнюють з рівнем сигналу поточного сектора обслуговування термінала доступу. Потім з використанням гістерезису рівня сигналу підсумовують з нагромадженням дельта-кредити. За наявності інформації про надійність зворотної лінії зв'язку санкціонують нагромаджений дельта-кредит для формування санкціонованого нагромадженого сумарного кредиту. Після всього цього ідентифікують найкращий сектор з сукупності секторів-кандидатів на основі рівнів сигналів активних секторів і санкціонованих нагромаджених сумарних кредитів. Перелік фігур креслень Фіг.1 - можлива мережа доступу МДКРКсистеми передачі даних, що містить термінал доступ у і точки доступу. Фіг.2 - можлива процедура вибору найкращого сектора обслуговування. Фіг.3 - можлива процедура порівняння рівнів сигналів активного сектора і поточного сектора обслуговування. Фіг.4 - можлива процедура підсумовування з нагромадженням дельта-кредитів з використанням гістерезису рівня сигналу. Фіг.5 - можлива процедура санкціонування кредитів. Фіг.6 - можлива процедура ідентифікації найкращого сектора обслуговування. 9 81752 Фіг.7 - можлива процедура вибору найкращого сектора обслуговування з використанням бітів керування потужністю зворотної лінії зв'язку (КПЗЛЗ, RPC). Фіг.8А-8В - можливі системи для вибору найкращого сектора обслуговування. Наведені у даному описі конкретні варіанти здійснення присвячені способу і системі для рознесення передачі при виборі ділянки у МДКРКсистемі передачі даних. Наведений нижче опис містить конкретну інформацію, що стосується здійснення даного винаходу. Фа хівець у даній області техніки зрозуміє, що даний винахід може бути здійснений не так, як конкретно розглянуто у даній заявці. Крім того, деякі з конкретних деталей винаходу не розглядаються, щоб не ускладнювати сприйняття винаходу. Конкретні деталі, не описані у даній заявці, знаходяться у межах знань звичайного фахівця у даній області техніки. Креслення у даній заявці і докладний опис, що супроводжує їх, присвячені просто можливим конкретним варіантам здійснення винаходу. Для стислості інші конкретні варіанти здійснення, в яких використовуються принципи даного винаходу, не відображені конкретним описом і не проілюстровані на конкретних кресленнях у даній заявці. Слово «можливий» вживається у даному описі виключно у значенні «такий, що служить як приклад, варіант, або служить для ілюстрації». Будь-який конкретний варіант здійснення, про який у даному описі йде мова як про «можливий», не обов'язково є переважним або таким, що має перевагу перед іншими конкретними варіантами здійснення. На Фіг.2 зображений один конкретний варіант здійснення винаходу. Не хай як приклад даний конкретний варіант здійснення винаходу функціонує у МДКРК-системі зв'язку. Загальні принципи МДКРК-систем зв'язку і, зокрема, загальні принципи формування сигналів з розширеним спектром для передачі по каналу зв'язку описані [у патенті США №4901307 під назвою "Spread spectrum multiple access communication system using satellite or terrestrial repeaters"], переданому власнику прав на даний винахід. Опис цього патенту, тобто [патенту США №4901307] у повному об'ємі включений у дану заявку за допомогою посилання. Крім того, [у патенті США №5103459 під назвою "System and Method for Generating Signal Waveforms in a CDMA Cellular Telephone System"], переданому власнику прав на даний винахід, описані принципи, пов'язані з псевдошумовим (ПШ, PN) розширенням пакету, маскуванням за Уолшем, а також зі способами формування сигналів зв'язку з розширеним спектром, що відповідають МДКРК. Опис цього патенту, тобто [патенту США №5103459] також у повному об'ємі включений у дану заявку за допомогою посилання. Крім того, у даному винаході використовуються часове мультиплексування даних і різні принципи, пов'язані з системами зв'язку з «високою швидкістю передачі даних», і даний винахід може бути використаний у системах зв'язку з «високою швидкістю передачі даних», описаних у заявці [на 10 патент США під назвою «Method and Apparatus for High Rate Packet Data Transmission» з порядковим номером №08/963386, поданій 3 листопада 1987р.], і переданій власнику прав на даний винахід. Опис цієї заявки на патент також у повному об'ємі включений у дану заявку за допомогою посилання. Процедура 200 може працювати у програмному забезпеченні, наприклад, у терміналі 114 доступу і/або точці 110 доступу. Процедура 200 містить етапи визначення найкращого сектора обслуговування, призначені для рознесення передачі при виборі ділянки для термінала 114 доступ у. Під час роботи МДКРК-ВШПД-системи процедуру 200 викликають один раз за кожний слот (елементарний часовий інтервал каналу, що мультиплексується, виділений для передачі) ВШПД, коли термінал 114 доступу знаходиться у підключеному стані, тобто здійснює зв'язок з мережею 100 доступу. Процедура починається на етапі 202 і переходить до наступного етапу. На етапі 204 термінал 114 доступу вимірює рівень сигналу прямої лінії зв'язку з кожного сектора в активному наборі пілот-сигналів термінала 114 доступ у, які також називаються активними секторами. Крім того, на етапі 204 вимірюється рівень сигналу прямої лінії зв'язку для поточного сектора обслуговування. У МДКРК-системах передачі даних, таких як МДКРК-ВШПД-системи, термінал доступу може приймати потік даних при передачі по прямій лінії зв'язку у режимі або змінюваній швидкості передачі даних, або незмінній швидкості передачі даних. Звичайно коли передача по зворотній лінії зв'язку надійна, для термінала 114 доступу переважне приймання даних, що передаються з іншого термінала доступу, з використанням змінюваних швидкостей передачі даних. В іншому випадку, коли передача по зворотній лінії зв'язку ненадійна, тобто коли канал КШПД ненадійний для сектора з сигналом прямої лінії зв'язку, який володіє найбільшим рівнем, можна використовува ти режим незмінної швидкості передачі даних. У режимі незмінної швидкості передачі даних термінал 114 доступу приймає потік даних з низькою, але постійною швидкістю передачі даних для використання її у множині слотів. В одному конкретному варіанті здійснення винахід дозволяє визначити рівні сигналу і для режиму змінюваної швидкості передачі даних, і для режиму незмінної швидкості передачі даних. На більш пізньому етапі можна вибрати режим змінюваної швидкості передачі даних або режим незмінної швидкості передачі даних, коли сектор вже вибраний. Етап 204 представлений більш детально на Фіг.3. На етапі 206 термінал 114 доступу визначає різницю між рівнями сигналів прямої лінії зв'язку з активних секторів і рівні сигналів прямої лінії зв'язку з поточного сектора обслуговування, а потім здійснює підсумовування з нагромадженням (наростаючим підсумком)різниць для кожного слоту з метою формування нагромадженого сумарного кредиту. Етап 206 представлений більш детально на Фіг.4. 11 81752 На етапі 208 процедура забезпечує визначення того, чи прийнята нова група бітів блокування КШПД. Якщо нова група бітів блокування КШПД прийнята, то процедура продовжується переходом до етапу 210. В іншому випадку процедура продовжується переходом до закінчення процедури на етапі 214. На етапі 210 процедура 200 забезпечує санкціонування нагромаджених сумарних кредитів на основі бітів блокування КШПД поточного сектора обслуговування і активних секторів. Оскільки біти блокування КШПД служать індикатором надійності зворотних ліній зв'язку секторів, дані біти блокування КШПД використовуються в основному для санкціонування кредитів секторів, що мають надійну зворотну лінію зв'язку, і виключення кредитів секторів, що мають ненадійну зворотну лінію зв'язку. Після етапу 210 процедура продовжується переходом до етапу 212. Етап 210 представлений більш детально на Фіг.5. На етапі 212 процедура 200 забезпечує використання санкціонованих нагромаджених сумарних кредитів з етапу 210 для ідентифікації найкращого сектора обслуговування. Етап 212 представлений більш детально на Фіг.6. Процедура 300, показана на Фіг.3, дає розширене уявлення про етап оцінки рівнів сигналів, що відповідає процедурі 200, а саме про етап 204. Процедуру 300 викликають один раз за слот і використовують для оцінки рівнів сигналів активних секторів. Процедура 300 починається на етапі 302. На етапі 304 процедура забезпечує оновлення оцінок рівнів пілот-сигналів активних секторів. Потім процедура 300 забезпечує визначення рівня сигналу у режимі змінюваної швидкості передачі даних і рівня сигналу у режимі незмінної швидкості передачі даних. Рівень сигналу у режимі змінюваної швидкості передачі даних і рівень сигналу у режимі незмінної швидкості передачі даних обчислюються для кожного активного сектора. Оцінки як рівнів сигналів у режимі змінюваної швидкості передачі даних, так і рівнів сигналів у режимі незмінної швидкості передачі даних можна визначати за допомогою однополюсного фільтра з нескінченною імпульсною характеристикою (однополюсного НІХ-фільтра). Як згадувалося вище, дійсну швидкість передачі даних у режимі незмінної швидкості передачі даних, яку також називають «відкоректованим рівнем сигналу у режимі незмінної швидкості передачі даних», у загальному випадку задають меншою, ніж швидкість передачі даних, яка вказується рівнем сигналу у режимі незмінної швидкості передачі даних, що визначається на етапі 304. Щоб задати відкоректований рівень сигналу у режимі незмінної швидкості передачі даних меншим, ніж рівень сигналу у режимі незмінної швидкості передачі даних, на етапі 306 віднімають величину зміщення по енергії у децибелах (дБ) від рівня сигналу у режимі незмінної швидкості передачі даних. В одному конкретному варіанті здійснення величина зміщення по енергії складає 6дБ. Дану корекцію 12 рівня сигналу у режимі незмінної швидкості передачі даних, тобто визначення відкоректованого рівня сигналу у режимі незмінної швидкості передачі даних, здійснюють для всіх активних секторів. Після етапу 306 процедура 300 забезпечує початок серії порівнянь між рівнем сигналу поточного сектора обслуговування і рівнем сигналу всі х інших активних секторів. У процесі кожного порівняння рівні сигналів у режимі змінюваної швидкості передачі даних та у режимі незмінної швидкості передачі даних поточного сектора обслуговування порівнюють з рівнями сигналів у режимі змінюваної швидкості передачі даних та у режимі незмінної швидкості передачі даних деякого активного сектора. На етапі 308 процедура забезпечує обчислення різниці між рівнем сигналу у режимі змінюваної швидкості передачі даних поточного сектора обслуговування і рівнем сигналу у режимі змінюваної швидкості передачі даних активного сектора. Дану різницю задають як різницю РізнЗЗ (DiffVV). Окрему РізнЗЗ зберігають для кожного порівняння з іншим активним сектором. Процедура продовжується переходом до етапу 310. На етапі 310 процедура забезпечує обчислення різниці між відкоректованим рівнем сигналу у режимі незмінної швидкості передачі даних поточного сектора обслуговування і рівнем сигналу у режимі змінюваної швидкості передачі даних деякого активного сектора. Дану різницю задають як різницю РізнНЗ (DiffFV). Окрему РізнНЗ зберігають для кожного порівняння з іншим активним сектором. Процедура продовжується переходом до етапу 312. На етапі 312 процедура забезпечує обчислення різниці між рівнем сигналу у режимі змінюваної швидкості передачі даних поточного сектора обслуговування і відкоректованим рівнем сигналу у режимі незмінної швидкості передачі даних деякого активного сектора. Дану різницю задають як різницю РізнЗН (DiffVF). Окрему РізнЗН зберігають для кожного порівняння з іншим активним сектором. Процедура продовжується переходом до етапу 314. На етапі 314 процедура обчислює різницю між відкоректованим рівнем сигналу у режимі незмінної швидкості передачі даних поточного сектора обслуговування і відкоректованим рівнем сигналу у режимі незмінної швидкості передачі даних деякого активного сектора. Дану різницю задають як різницю РізнНН (DiffFF). Окрему РізнНН зберігають для кожного порівняння з іншим активним сектором. Процедура закінчується у кінці процедури на етапі 316. Таким чином, можна зрозуміти, що кожне значення РізнХХ, тобто РізнНН, РізнНЗ, РізнЗН і РізнЗЗ, що визначається при виконанні процедури 300, відображає різницю у рівні сигналу між поточним сектором обслуговування і деяким активним сектором. Як приклад зазначимо, що РізнНЗ відображає різницю рівнів сигналу між поточним сектором обслуговування у режимі незмінної швидкості передачі даних і деяким 13 81752 активним сектором у режимі змінюваної швидкості передачі даних. Можлива процедура 400, показана на Фіг.4, дає розширене уявлення про етап підсумовування з нагромадженням кредитів, що відповідає процедурі 200, а саме про етап 206. Процедуру 400 викликають один раз за кожний слот. Процедура 400 забезпечує підсумовування з нагромадженням різниць, показаних на Фіг.3, відповідно до гістерезису рівня сигналу. У процесі застосування гістерезису рівня сигналу до різниць кожну різницю - РізнЗЗ, РізнНЗ, РізнЗН і РізнНН порівнюють з двома пороговими значеннями. Наприклад, у конкретному варіанті здійснення, що розглядається, якщо різниця складає менше -3дБ, то відповідний дельта-кредит одержує додатний приріст або «нагромаджується», а якщо дана різниця перевищує 0дБ, то відповідний дельтакредит одержує від'ємний приріст. Гістерезис рівня сигналу гарантує, що для вибору найкращого сектора обслуговування будуть ідентифіковані тільки активні сектори з досить високими рівнями сигналів. Процедура 400 починається на етапі 402. На етапі 406 процедура 400 забезпечує визначення того, чи менше РізнЗЗ, ніж -3дБ. Якщо РізнЗЗ менше -3дБ, то процедура 400 продовжується переходом до етапу 408. В іншому випадку процедура 400 продовжується переходом до етапу 412. На етапі 408 процедура 400 забезпечує додатний приріст ДельтаКредитЗЗ (DeltaCreditVV) на одиницю і продовжується переходом до етапу 416. На етапі 412 процедура 400 забезпечує визначення того, чи більше РізнЗЗ, ніж 0дБ. Якщо РізнЗЗ більше 0дБ, то процедура 400 продовжується переходом до етапу 414. В іншому випадку процедура 400 продовжується переходом до етапу 416. На етапі 414 процедура 400 забезпечує від'ємний приріст ДельтаКредитЗЗ на одиницю і продовжується переходом до етапу 416. На етапі 416 процедура 400 забезпечує визначення того, чи менше РізнЗН, ніж -3дБ. Якщо РізнЗН менше -3дБ, то процедура 400 продовжується переходом до етапу 418. В іншому випадку процедура 400 продовжується переходом до етапу 420. На етапі 418 процедура 400 забезпечує додатний приріст ДельтаКредитЗН (DeltaCreditW) на одиницю і продовжується переходом до етапу 424. На етапі 420 процедура 400 забезпечує визначення того, чи більше РізнЗН, ніж 0дБ. Якщо РізнЗН більше 0дБ, то процедура 400 продовжується переходом до етапу 422. В іншому випадку процедура 400 продовжується переходом до етапу 424. На етапі 422 процедура 400 забезпечує від'ємний приріст ДельтаКредитЗН на одиницю і продовжується переходом до етапу 424. На етапі 424 процедура 400 забезпечує визначення того, чи менше РізнНЗ, ніж -3дБ. Якщо РізнНЗ менше -3дБ, то процедура 400 продовжується переходом до етапу 426. В іншому випадку процедура 400 продовжується переходом до етапу 428. На етапі 426 процедура 400 забезпечує додатний приріст ДельтаКредитНЗ 14 (DeltaCreditFV) на одиницю і продовжується переходом до етапу 432. На етапі 428 процедура 400 забезпечує визначення того, чи більше РізнНЗ, ніж 0дБ. Якщо РізнНЗ більше 0дБ, то процедура 400 продовжується переходом до етапу 430. В іншому випадку процедура 400 продовжується переходом до етапу 432. На етапі 430 процедура 400 забезпечує від'ємний приріст ДельтаКредитНЗ на одиницю і продовжується переходом до етапу 432. На етапі 432 процедура 400 забезпечує визначення того, чи менше РізнНН, ніж -3дБ. Якщо РізнНН менше -3дБ, то процедура 400 продовжується переходом до етапу 434. В іншому випадку процедура 400 продовжується переходом до етапу 436. На етапі 434 процедура 400 забезпечує додатний приріст ДельтаКредитНН (DeltaCreditFF) на одиницю і продовжується переходом до етапу 440. На етапі 436 процедура 400 забезпечує визначення того, чи більше РізнНН, ніж 0дБ. Якщо РізнНН більше 0дБ, то процедура 400 продовжується переходом до етапу 438. В іншому випадку процедура 400 продовжується переходом до етапу 440. На етапі 438 процедура 400 забезпечує від'ємний приріст ДельтаКредитНН на одиницю і продовжується переходом до етапу 440. На етапі 440 процедура 400 закінчується. Можлива процедура 500, показана на Фіг.5, дає розширене уявлення про етап санкціонування, що відповідає процедурі 200, а саме про етап 210. Процедуру 500 проводять після того, як дельтакредити нагромаджені за L слотів, і в одному конкретному варіанті здійснення значення L задають рівним 64. Процедура 500 забезпечує санкціонування різниць, тобто РізнЗЗ, РізнНЗ, РізнЗН і РізнНН, одержаних при виконанні процедури 400. Процедура 500 забезпечує санкціонування дельта-кредитів для кожного сектора на основі інформації, що приймається, про надійність зворотних ліній зв'язку для всіх активних секторів. Санкціонування дельта-кредиту можна реалізувати шляхом додавання відповідної величини до нагромаджених сумарних кредитів або віднімання від них згаданої величини. Процедура 500 починається на етапі 502. На етапі 504 процедура 500 забезпечує визначення того, чи надійна зворотна лінія зв'язку поточного сектора обслуговування. Зворотна лінія зв'язку поточного сектора обслуговування надійна, якщо біт блокування КШПД для поточного сектора обслуговування дорівнює «1». Якщо біт блокування КШПД для поточного сектора обслуговування дорівнює «1», то процедура 500 продовжується переходом до етапу 506. В іншому випадку процедура 500 продовжується переходом до етапу 512. На етапі 506 процедура 500 забезпечує визначення того, чи надійна зворотна лінія зв'язку сектора j, тобто чи дорівнює «1» біт блокування КШПД для сектора j. Якщо біт блокування КШПД для сектора j дорівнює «1», то процедура 500 продовжується переходом до етапу 508. В іншому випадку процедура 500 продовжується переходом до етапу 510. На етапі 508, оскільки виявлено, що 15 81752 сектор j має надійну зворотну лінію зв'язку, санкціонуються всі дельта-кредити, нагромаджені для сектора j. Іншими словами, всі дельтакредити, які були нагромаджені раніше при виконанні процедури 400 для сектора j у припущенні, що сектор j має надійну зворотну лінію зв'язку, тепер дозволяються (тобто санкціонуються), тому що біт блокування КШПД для сектора j фактично підтверджує згадане припущення. Таким чином, на етапі 508 санкціонуються всі значення ДельтаКредитЗЗ, ДельтаКредитЗН, ДельтаКредитНЗ і ДельтаКредитНН для сектора j. Якщо замість цього на етапі 506 визначають, що зворотна лінія зв'язку для сектора j ненадійна, тобто що бі т блокування КШПД для сектора j дорівнює «0», то процедура 500 продовжується переходом до етапу 510. На етапі 510 санкціонують тільки ДельтаКредитЗН і ДельтаКредитНН, а ДельтаКредитЗЗ, ДельтаКредитНЗ відхиляють, тобто їх не санкціонують. Якщо на етапі 504 визначають, що зворотна лінія зв'язку поточного сектора обслуговування ненадійна, то процедура 500 переходить до етапу 512. На етапі 512 процедура 500 забезпечує визначення того, чи надійна зворотна лінія зв'язку активного сектора j, тобто чи дорівнює «1» біт блокування КШПД сектора j. Якщо біт блокування КШПД сектора j дорівнює «1», то процедура 500 продовжується переходом до етапу 514. В іншому випадку процедура 500 продовжується переходом до етапу 516. На етапі 514, оскільки поточний сектор обслуговування має ненадійну зворотну лінію зв'язку, а сектор j має надійну зворотну лінію зв'язку, санкціонують дельта-кредити, нагромаджені для сектора j. Всі кредити, тобто ДельтаКредитЗЗ, ДельтаКредитНЗ, ДельтаКредитЗН і ДельтаКредитНН можуть бути санкціоновані, осісільки біт блокування КШПД підтверджує припущення про те, що сектор j має надійну лінію зв'язку. На етапі 516, оскільки поточний сектор обслуговування і сектор j обидва ненадійні, санкціонують тільки ДельтаКредитЗЗ, ДельтаКредитЗН і ДельтаКредитНН. Всі значення ДельтаКредитНЗ для сектора j відхиляють. Відразу ж після завершення санкціонування або відхилення дельта-кредитів на етапах 508, 510, 514 або 516 процедура 500 продовжується переходом до етапу 518. На етапі 518 кредити, санкціоновані для сектора j на попередньому етапі, тобто на одному з етапів 508, 510, 514 або 516, табулюють для формування значень КредитНН, КредитНЗ, КредитЗН і КредитЗЗ для сектора j. Слід зазначити, що будь-яке зі значень КредитНН, КредитНЗ, КредитЗН і КредитЗЗ, що табулюються на етапі 518, представлене на кресленні в узагальненому вигляді позначенням КредитХХ. Потім процедура 500 санкціонування нагромаджених дельта-кредитів закінчується на етапі 520. Можлива процедура 600, показана на Фіг.6, дає розширене уявлення про етап ідентифікації, який відповідає процедурі 200, а саме про етап 16 212. Процедура 600 забезпечує вибір найкращого сектора обслуговування на основі санкціонованих нагромаджених кредитів з етапу 210, який пояснений вище у зв'язку з Фіг. 5. Процедура 600 починається на етапі 602. На етапі 604 кредити, тобто значення КредитХХ, нагромаджені і санкціоновані для секторакандидата, тобто сектора j з активної групи, порівнюють з деяким пороговим значенням. Це порогове значення може бути задане рівним, наприклад, 64. Якщо КредитХХ для секторакандидата більше порогового значення, то процедура 600 продовжується переходом до етапу 606, на якому значення ФлагХХ (FlagXX) задають рівним «1». В іншому випадку процедура 600 продовжується переходом до етапу 608, на якому значення ФлагХХ задають рівним «0». Таким чином, значення ФлагХХ показує, чи виявляються табульовані кредити для сектора-кандидата при порівнянні його з поточним сектором обслуговування досить великими, щоб підтримувати перемикання з поточного сектора обслуговування у сектор-кандидат. Як приклад зазначимо, що якщо ФлагНЗ для секторакандидата перевищує порогове значення, то цей факт можна інтерпретувати як такий, що означає, що сектор-кандидат у режимі змінюваної швидкості передачі даних був би кращим вибором, ніж поточний сектор обслуговування у режимі незмінної швидкості передачі даних. З іншого боку, якщо ФлагНЗ не перевищує порогове значення, то цей факт можна інтерпретувати як такий, що означає, що поточний сектор обслуговування у режимі незмінної швидкості передачі даних був би кращим вибором, ніж сектор-кандидат у режимі змінюваної швидкості передачі даних. Етапи 604, 606 і 608 повторюються для всіх секторівкандидатів і для кожної зміни значень КредитХХ, тобто КредитНН, КредитНЗ, КредитЗН і КредитЗЗ з метою формування групи значень ФлагНН, ФлагНЗ, ФлагЗН і ФлагЗЗ для кожного секторакандидата. На етапі 610 здійснюють корекцію середнього сигналу у режимі змінюваної швидкості передачі даних для секторів-кандидатів на основі прийнятих бітів блокування КШПД. Як обговорювалося вище, біти блокування КШПД служать індикатором надійності і якості зворотної лінії зв'язку, однак вони не передаються безперервно секторамикандидатами в активному наборі. Навпаки, біти блокування КШПД передаються тільки з перериваннями, наприклад, через кожні 64 слоти. Відразу ж після їх приймання біти блокування КШПД можна використовувати для визначення дійсного рівня сигналу для сектора-кандидата у режимі змінюваної швидкості передачі даних. Відкоректований рівень сигналу у режимі змінюваної швидкості передачі даних (ВідкЗМІН, AdjVAR) можна визначити шляхом віднімання значення, яке базується на бітах блокування КШПД, від середньої змінюваної швидкості передачі даних, визначеної раніше у припущенні, що зворотна лінія зв'язку є надійною. Етап 610 проводять один раз для кожного сектора в активному наборі секторів. Іншими словами, 17 81752 відкоректований рівень сигналу у режимі змінюваної швидкості передачі даних ВідкЗМІН визначають для кожного сектора-кандидата. Відразу ж після визначення чотирьох значень ФлагХХ і ВідкЗМІН для кожного сектора-кандидата на описаних вище етапах процедура 600 продовжується переходом до етапу 612. На етапі 612 об'єднують значення ФлагЗЗ та ВідкЗМІН для сектора-кандидата, щоб сформувати єдине цілочислове значення сортувального ключового параметра 1 режиму змінюваної швидкості передачі даних (СКП1РЗШП, SortKeyVariablel). Наприклад, якщо значення ФлагЗЗ для сектора кандидата дорівнює «х», а значення ВідкЗМІН для сектора-кандидата дорівнює «у», то значення СКШРЗШП повинне дорівнювати «ху». Тим же способом визначають значення сортувального ключового параметра 2 режиму змінюваної швидкості передачі даних (СКП2РЗШП), об'єднуючи значення ФлагНЗ та ВідкЗМІН, причому значення сортувального ключового параметра 1 режиму незмінної швидкості передачі даних (СКШРНШП) визначають, об'єднуючи значення ФлагЗН і відкоректованої незмінної швидкості передачі даних для сектора-кандидата, а значення сортувального ключового параметра 2 режиму незмінної швидкості передачі даних (СКП2РНШП) визначають, об'єднуючи значення ФлагНН і відкоректованої незмінної швидкості передачі даних для сектора-кандидата. Таким чином, для кожного-сектора кандидата в активній групі на етапі 612 формують значення сортувальних ключових параметрів, а саме, СКШРЗШП, СКП2РЗШП, СКШРНШП і СКП2РНШП. Ці чотири значення сортувальних ключових параметрів для секторів-кандидатів, визначені на етапі 612, являють собою відносне поліпшення, якого можна чекати при проведенні перемикання з поточного сектора обслуговування в один секторкандидат у порівнянні з іншим секторомкандидатом. Наприклад, якщо значення СКП1РЗШП для першого сектора-кандидата більше, ніж значення СКП1РЗШП для другого сектора-кандидата, то можна зробити висновок, що при знаходженні поточного сектора обслуговування у режимі змінюваної швидкості передачі даних перемикання в перший секторкандидат у режимі змінюваної швидкості передачі даних було б кращим перемиканням, ніж перемикання в другий сектор-кандидат у режимі змінюваної швидкості передачі даних. Як ще один приклад зазначимо, що, якщо значення СКП2РНШП для першого сектора-кандидата менше, ніж значення СКШРНШП для другого сектора-кандидата, то можна зробити висновок про те, що при перемиканні з поточного сектора обслуговування у режимі незмінної швидкості передачі даних в другий сектор-кандидат у режимі незмінної швидкості передачі даних було б кращим вибором, ніж перемикання в перший сектор-кандидат у режимі незмінної швидкості передачі даних. Після визначення чотирьох значень сортувальних ключових параметрів для кожного з секторів-кандидатів на етапі 612 процедура 600 18 продовжується переходом до етапу 614. На етапі 614 ідентифікують найбільше значення сортувального ключового параметра для перемикання у режим змінюваної швидкості передачі даних і найбільше значення сортувального ключового параметра для перемикання у режим незмінної швидкості передачі даних. Найбільше значення сортувального ключового параметра служить індикатором перемикання для обох режимів змінюваної і незмінної швидкості передачі даних, яке забезпечить найвищу якість передачі і найбільшу її швидкість. Таким чином, щоб ідентифікувати найбільше значення сортувального ключового параметра для перемикання у режим змінюваної швидкості передачі даних, порівнюють один з одним значення СКШРЗШП і СКП2РЗШП всіх секторів-кандидатів. Значення СКШРЗШП або СКП2РЗШП, що має найбільшу величину по всіх таких секторах, ідентифікують як найбільший сортувальний ключовий параметр у режимі змінюваної швидкості передачі даних (НСКПРЗШП, HighestSortKeyVariable). Аналогічним чином, для ідентифікації найбільшого сортувального ключового параметра у режимі незмінної швидкості передачі даних (НСКПРНШП, HighestSortKeyFixed) порівнюють один з одним значення СКШРНПШ і СКП2РНШП всіх секторівкандидатів. Потім процедура 600 продовжується переходом до етапу 616, на якому значення НСКПРЗШП порівнюють зі значенням НСКПРНШП. Те із значень, яке виявляється більшим, визначає переважний режим, тобто найкращий сектор обслуговування. Наприклад, якщо значення НСКПРЗШП більше, ніж значення НСКПРНШП, то переважним режимом був би режим змінюваної швидкості передачі даних, а найкращим сектором обслуговування був би сектор, що має НСКПРЗШП. Потім процедура 600 закінчується на етапі 620. В альтернативному варіанті здійснення процедура 200, проілюстрована на Фіг.2, може забезпечувати визначення надійності зворотної лінії зв'язку без використання бітів блокування КШПД. При здійсненні можливої процедури 700, проілюстрованої на Фіг.7, для визначення надійності зворотної лінії зв'язку замість бітів блокування КШПД використовують біти керування потужністю зворотної лінії зв'язку (КПЗЛЗ). Процедура 700 включає в себе декілька процедур, які можна виявити у процедурі 200. Процедура 700 починається на етапі 702. Етап 704 ідентичний етапу 204 процедури 200. Нагадаємо, що подробиці етапу 204 були представлені у процедурі 300. Таким чином, процедура 300 є детальним відображенням роботи і на етапі 704. На етапі 706 процедура 700 забезпечує фільтрацію бітів КПЗЛЗ активного сектора, щоб визначити надійність відповідної зворотної лінії зв'язку. Біти КПЗЛЗ можна фільтрувати з використанням однополюсного НІХ-фільтра, щоб визначити значення математичного очікування або середнє значення. Якщо середнє значення бітів КПЗЛЗ для сектора перевищує деяке порогове 19 81752 значення, то можна зробити висновок про те, що цей сектор має надійну зворотну лінію зв'язку. В іншому випадку цей сектор має ненадійну зворотну лінію зв'язку. У загальному випадку активні сектори передають біти КПЗЛЗ безперервно на противагу передачі з перериваннями - один раз за L слотів у випадку бітів блокування КШПД. Оскільки надійність зворотної лінії зв'язку можна визначити на основі бітів КПЗЛЗ, то процедурі не потрібно чекати L слотів, щоб санкціонувати нагромаджені дельта-кредити. Замість цього процедура 700 може забезпечити вибір найкращого сектора обслуговування, коли нагромаджений дельтакредит перевищує деяке порогове значення рівня сигналу, а також деяке порогове значення тривалості. Крім того, на етапі 706 процедури 700 знижують рівні сигналів у режимах змінюваної швидкості передачі даних і незмінної швидкості передачі даних для кожного активного сектора. Зниження проводять застосовно до рівня сигналу у режимі змінюваної швидкості передачі даних, якщо середнє значення або значення математичного очікування КПЗЛЗ менше деякого порогового значення. В іншому випадку зниження не проводять. Можливе зниження рівня сигналу у режимі змінюваної швидкості передачі даних може складати 20дБ. Зниження також проводять застосовно до рівня сигналу у режимі незмінної швидкості передачі даних, щоб гарантувати меншу швидкість передачі даних для режиму незмінної швидкості передачі даних. Можливе зниження рівня сигналу у режимі незмінної швидкості передачі даних може складати 6дБ. Далі зазначимо, що етап 708 процедури 700 аналогічний етапу 206 процедури 200. На етапі 708 відбувається підсумовування з нагромадженням дельта-кредитів відповідно до процедури 400 для одержання нагромаджених сумарних кредитів. На етапі 708 не треба санкціонувати нагромаджені сумарні кредити, тому що санкціонування кредитів і звернення до них були передбачені на етапі 706. На етапі 710 процедура 700 забезпечує ідентифікацію нового найкращого сектора обслуговування відповідно до процедури 600, при цьому процедура 700 забезпечує заміну нагромаджених сумарних кредитів санкціонованими нагромадженими сумарними кредитами, одержаними відповідно до процедури 600. Після проведення етапу 710 процедура 700 закінчується на етапі 712. Система 800, показана на Фіг.8а, відображає можливу процедуру 200 у вигляді блок-схеми системи. Рівень 802 сигналу сектора j та рівень 804 сигналу поточного сектора обслуговування подаються як вхідні сигнали у блок 806 оцінки рівнів сигналів. Блок 806 оцінки рівнів сигналів віднімає значення зміщення від рівня сигналу у режимі незмінної швидкості передачі даних поточного сектора обслуговування і секторів в активному наборі, щоб сформувати відкоректовані рівні сигналів у режимі незмінної швидкості передачі даних для всі х секторів. Потім блок 806 оцінки видає рівень сигналу, який він вимірює, 20 тобто рівні 808 сигналів, у блок 810 порівняння рівнів сигналів. Блок 810 порівняння визначає різниці 812, тобто РізнЗЗ, РізнНЗ, РізнЗН і РізнНН, відповідно до процедури 300. Ці різниці 812 видаються як вхідні сигнали у нагромаджуючий суматор 814. Нагромаджуючий суматор 814 забезпечує застосування гістерезису під час підсумовування з нагромадженням відповідно до процедури 400. Нагромаджуючий суматор 814 видає нагромаджені сумарні кредити ДельтаКредитЗЗ, ДельтаКредитЗН, ДельтаКредитНЗ і ДельтаКредитНН у модуль 820 санкціонування кредитів. У модуль 820 санкціонування кредитів також подаються як вхідні сигнали біт 816 блокування КШПД поточного сектора обслуговування і біт 818 блокування КШПД сектора j. Після застосування переваг і санкціонування до нагромаджених сумарних кредитів відповідно до процедури 500 модуль 820 санкціонування кредитів видає санкціоновані нагромаджені сумарні кредити 822 у модуль 824 ідентифікації нового сектора. Модуль 824 ідентифікації нового сектора вибирає найбільший рівень серед сукупності секторів-кандидатів відповідно до виконання процедури 600. Сукупність секторів-кандидатів утворена активними секторами і впорядкована відповідно до процедур 500 і 600. Модуль 824 ідентифікації нового сектора видає сигнал 826 нового сектора обслуговування і сигнал 828 режиму передачі. Сигнал 828 режиму передачі вказує режим передачі нового сектора, тобто режим постійної або змінюваної швидкості передачі даних. Система 850, показана на Фіг.8b, відображає процедуру 700 у вигляді блок-схеми системи. Рівень 852 сигналу сектора j та рівень 854 сигналу поточного сектора обслуговування подаються як вхідні сигнали у блок 856 оцінки рівнів сигналів. Оцінки 858 рівнів сигналів і біти 862 КПЗЛЗ активних секторів подаються як вхідні сигнали у фільтр 860 КПЗЛЗ. Якщо значення математичного очікування КПЗЛЗ перевищує деяке порогове значення, то рівень сигналу у режимі змінюваної швидкості передачі знижують відповідно до етапу 706 процедури 700. В іншому випадку зниження не проводять. Фільтр 860 КПЗЛЗ видає відкоректовані рівні 806 сигналів у блок 866 порівняння і модуль 874 ідентифікації нового сектора. Блок 866 порівняння визначає різниці 868, тобто РізнЗЗ, РізнНЗ, РізнЗН і РізнНН, відповідно до процедури 300. Ці різниці 868 видаються як вхідні сигнали у нагромаджуючий суматор 870. Нагромаджуючий суматор 870 забезпечує застосування гістерезису під час підсумовування з нагромадженням відповідно до процедури 400. Нагромаджуючий суматор 870 видає нагромаджені сумарні кредити 872, тобто ДельтаКредитЗЗ, ДельтаКредитЗН, ДельтаКредитНЗ і ДельтаКредитНН, у модуль 874 ідентифікації нового сектора. Модуль 874 ідентифікації нового сектора вибирає сектор з найбільшим сортувальним ключовим параметром серед сукупності секторів-кандидатів відповідно до виконання процедури 600. Модуль 874 ідентифікації нового сектора видає сигнал 876 21 81752 найкращого сектора обслуговування і сигнал 878 режиму передачі. Сигнал 878 режиму передачі вказує режим передачі нового сектора обслуговування, тобто режим постійної або змінюваної швидкості передачі даних. Згадані вище процедури і блок-схеми систем дозволяють подолати недоліки, що обговорювалися раніше. Вказані вище процедури і блок-схеми систем дозволяють одержати оцінку надійності зворотної лінії зв'язку внаслідок приймання бітів блокування КШПД. В альтернативному варіанті здійснення згадані вище процедури і блок-схеми систем обумовлюють використання значення математичного очікування або середнього значення КПЗЛЗ для оцінки надійності зворотної лінії зв'язку. Крім того, за рахунок використання гістерезису рівня сигналу і часового гістерезису у часі згадані процедури і блок-схеми систем дозволять усун ути проблему швидкого періодичного перемикання. Таким чином, за рахунок описаних вище особливостей даний винахід дозволяє одержати спосіб і систему для вибору найкращого сектора обслуговування для рознесення передач і при виборі ділянки у МДКРК-системі передачі даних. Фахівці у даній області техніки зрозуміють, що інформацію і сигнали можна представити з використанням будь-яких з множини різних технологій і методів. Наприклад, дані, інструкції, команди, інформацію, сигнали, біти, символи і чіпи (символи псевдошумової послідовності), що згадуються по всьому тексту попереднього опису, можна представити у вигляді напруг, струмів, електромагнітних хвиль, магнітних полів або частинок, оптичних полів або частинок, або будьякої їх комбінації. Фахівці у даній області техніки також зрозуміють, що різні проілюстровані логічні блоки, модулі, схеми і етапи алгоритмів, описані у зв'язку з конкретними варіантами здійснення, розглянутими вище, можуть бути реалізовані у вигляді електронного апаратного забезпечення, комп'ютерного програмного забезпечення або їх комбінацій. Щоб більш чітко проілюструвати дану взаємозамінність програмного забезпечення і апаратного забезпечення, різні ілюстративні компоненти, блоки, модулі, схеми і етапи описані вище у загальному вигляді і за допомогою термінології, що характеризує їх функціональні можливості. Реалізація цих функціональних можливостей у вигляді апаратного забезпечення або програмного забезпечення залежить від конкретного варіанту застосування і проектних обмежень, що накладаються на всю систему. Фахівці у даній області техніки зможуть реалізувати описані вище функціональні можливості різними шляхами для кожного конкретного варіанту застосування, але ці рішення з реалізації не треба інтерпретувати як такі, що виходять за рамки об'єму вимог даного винаходу. Різні ілюстративні логічні блоки, модулі і схеми, описані у зв'язку з конкретними варіантами здійснення, розглянутими вище, можуть бути реалізовані або втілені за допомогою процесора загального призначення, цифрового процесора 22 сигналів (1ЩС, DSP), спеціалізованої інтегральної схеми (ASIC), вентильної матриці (FPGA), яка програмується користувачем, або іншого логічного пристрою, що програмується, засобів дискретної вентильної логіки і транзисторної логіки, дискретних компонентів апаратного забезпечення або будь-якої комбінації всіх перерахованих засобів, призначеної для виконання функцій, про які йде мова у даному описі. Процесор загального призначення може бути мікропроцесором, а в альтернативному варіанті такий процесор може бути звичайним процесором, контролером, мікроконтролером або кінцевим автоматом. Процесор також можна реалізувати у вигляді комбінації обчислювальних пристроїв, наприклад, комбінації цифрового процесора сигналів (ЦПС) і мікропроцесора, множини мікропроцесорів або одного або декількох мікропроцесорів у поєднанні з ядром ЦПС, або реалізувати будь-яку іншу конфігурацію таких засобів. Етапи способу або алгоритму, описані у зв'язку з варіантами здійснення, розглянутими вище, можуть бути втілені безпосередньо в апаратному забезпеченні, у модулі програмного забезпечення, що виконується процесором, або у вигляді їх комбінації. Модуль програмного забезпечення, який у даній заявці також називається комп'ютерною програмою, може містити деяку кількість сегментів вихідного коду або об'єктного коду і може зберігатися на будьякому машинозчитуваному носії інформації, наприклад, в оперативному запам'ятовуючому пристрої (ОЗП, RAM), у флеш-пам'яті, в постійному запам'ятовуючому пристрої (ПЗП, ROM), ПЗП, що програмується, який стирається (EPROM), ПЗП, що програмується, який електрично стирається (EEPROM), регістрах, на жорсткому диску, на змінюваному диску, на CDROM, D VD-ROM або на машинозчитуваному носії інформації будь-якого іншого типу, відомому у даній області техніки. Можливий машинозчитуваний носій інформації може бути підключений до процесора, при цьому процесор може зчитувати інформацію з машинозчитуваного носія інформації і записувати інформацію на машинозчитуваний носій інформації. В альтернативному варіанті машинозчитуваний носій інформації може бути вбудований у процесор. Процесор і машинозчитуваний носій інформації можуть знаходитися в ASIC. ASIC може знаходитися у мобільній станції, приймачіпередавачі базової станції або супутниковому ретрансляторі. В альтернативному варіанті процесор і машинозчитуваний носій інформації можуть знаходитися як дискретні компоненти у призначеному для користувача терміналі. Попередній опис запропонованих варіантів здійснення приведений для того, щоб фахівець у даній області техніки міг відтворити або використати даний винахід. Фахівці у даній області техніки легко зрозуміють, що у ці варіанти здійснення можна внести різні зміни, і що загальні принципи, викладені у даному описі, застосовні до інших варіантів здійснення у рамках об'єму і суті даного винаходу. Таким чином, не треба вважати 23 81752 даний винахід таким, що зводиться до конкретних варіантів здійснення, описаних вище, а треба розглядати його у самому широкому об'ємі, обумовленому принципами і новими ознаками, охарактеризованими у даному описі. 24 25 81752 26 27 81752 28
