Уніфікований бойовий модуль бм-5

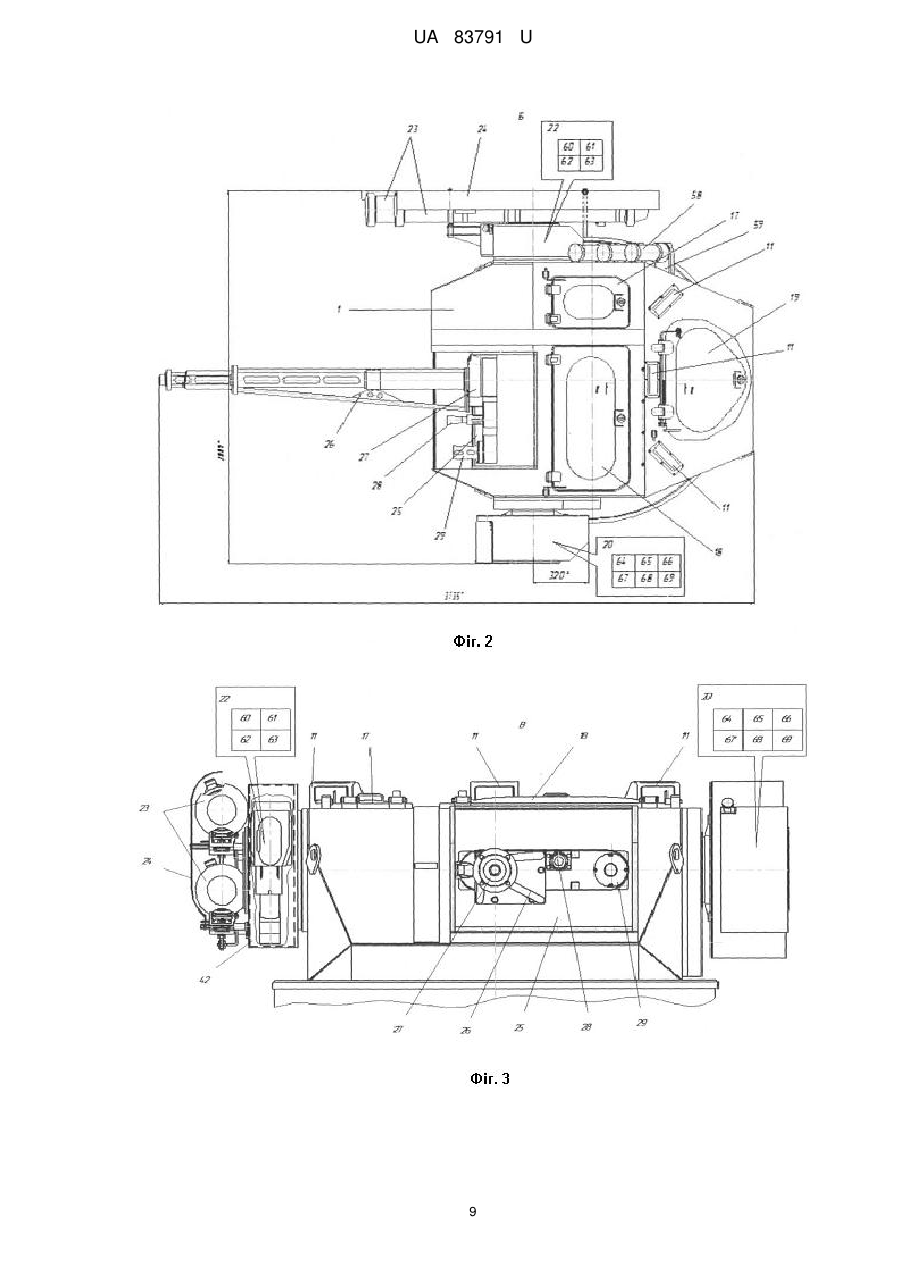

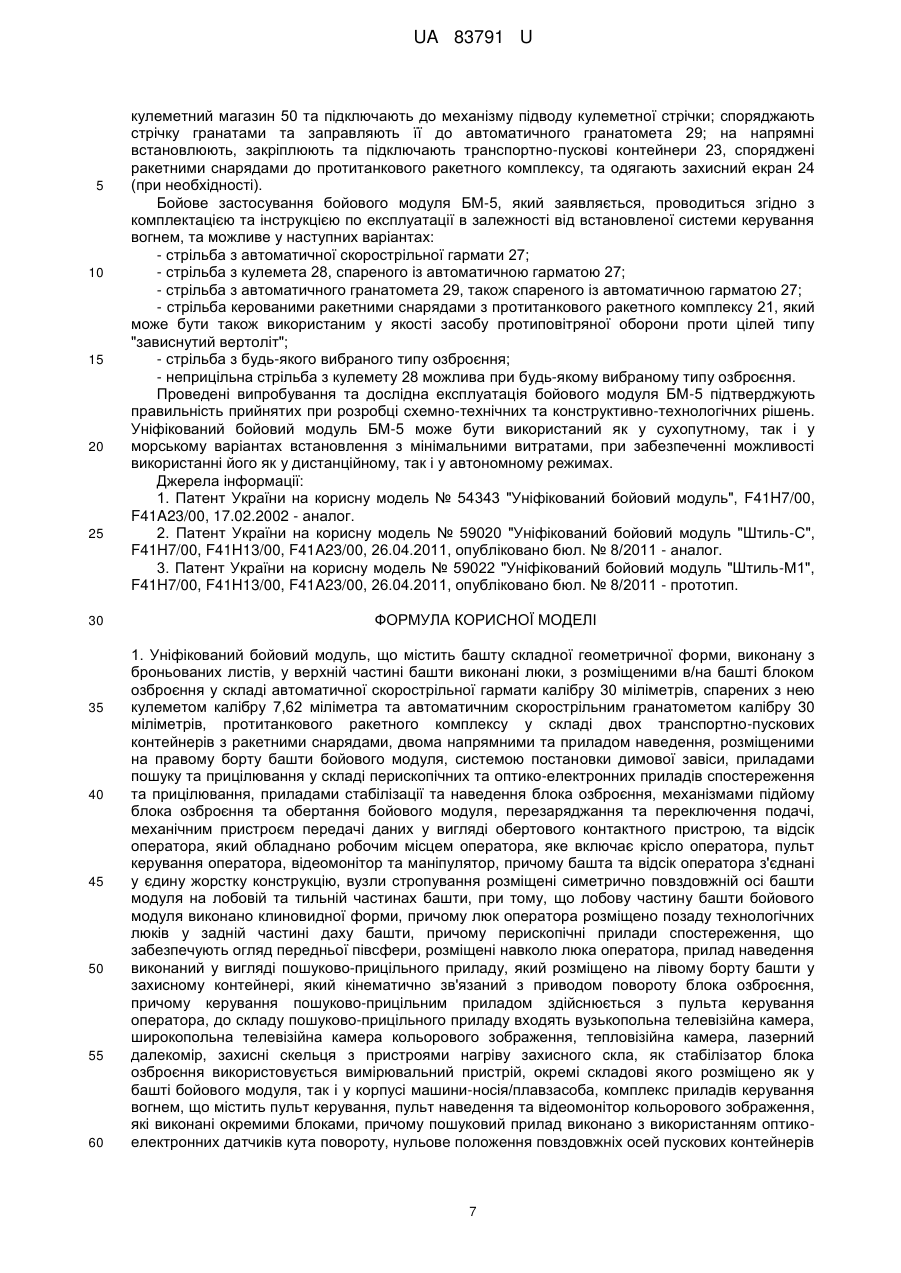

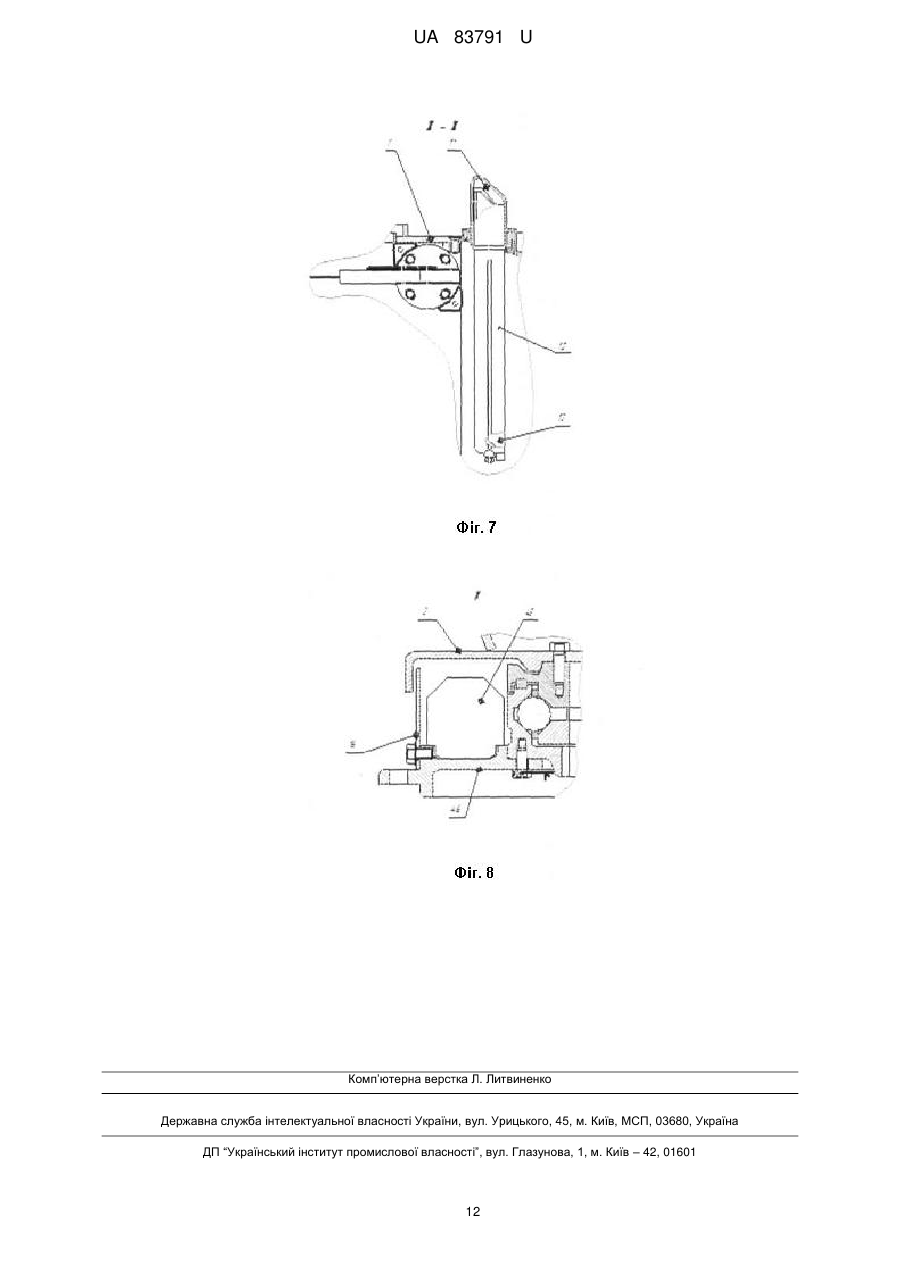

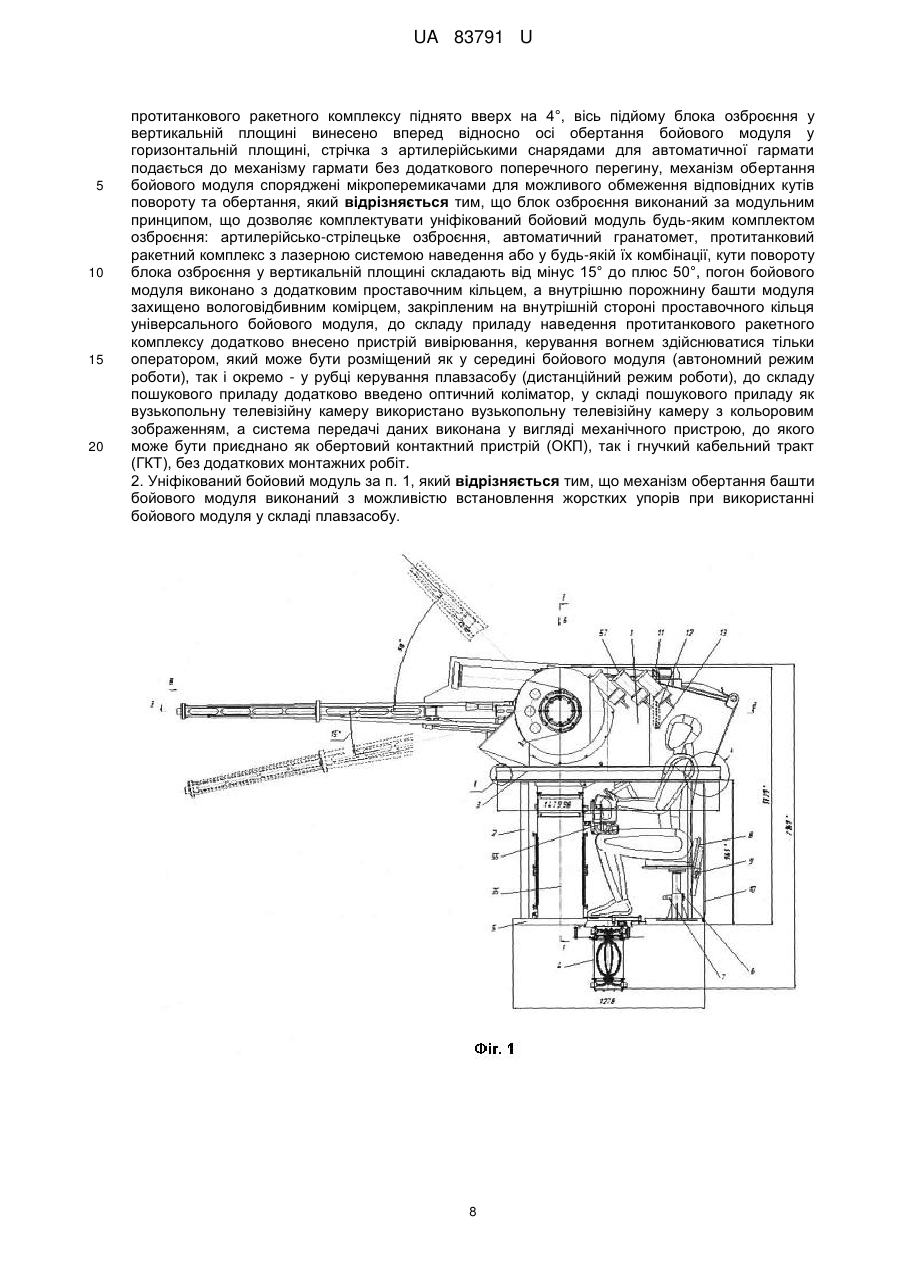

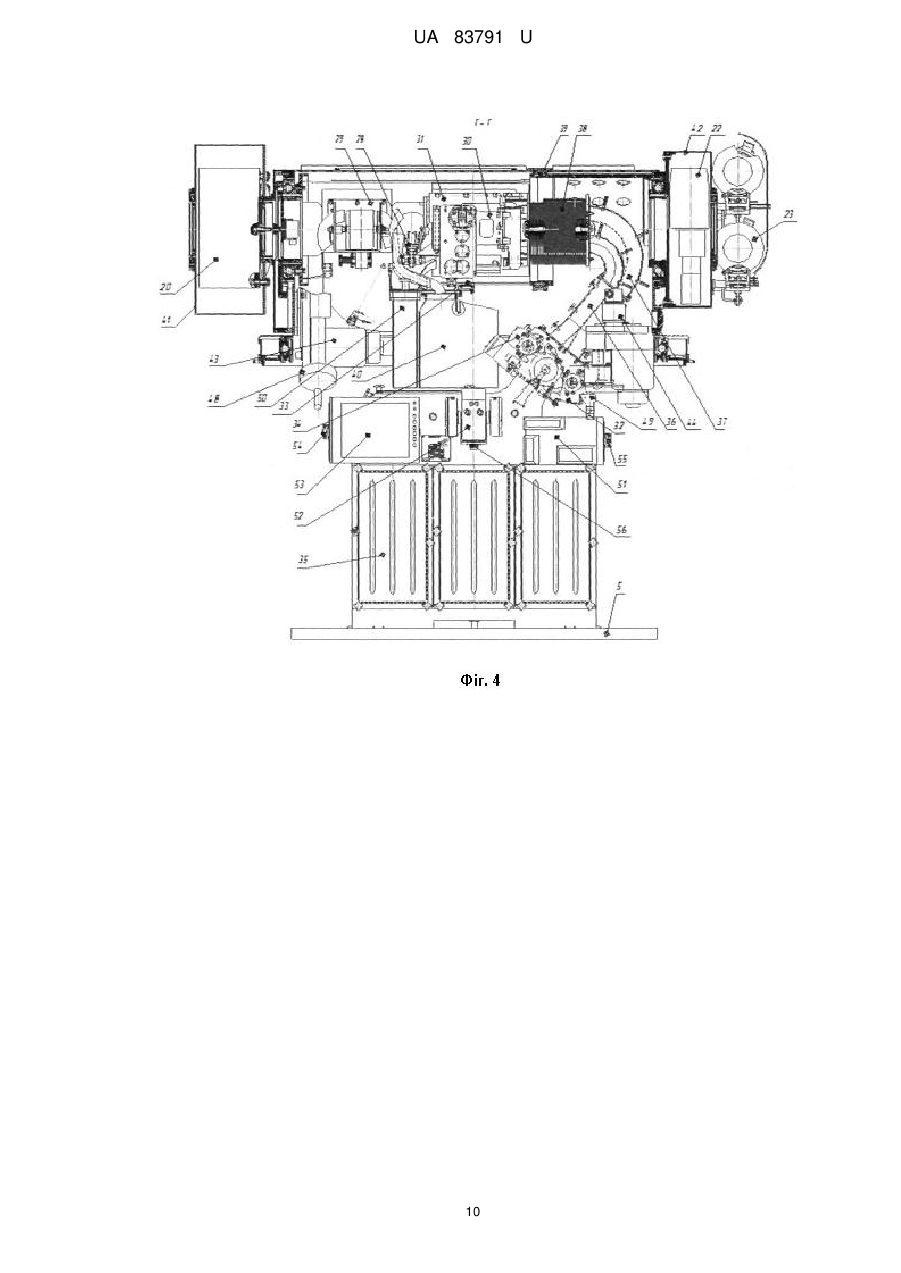

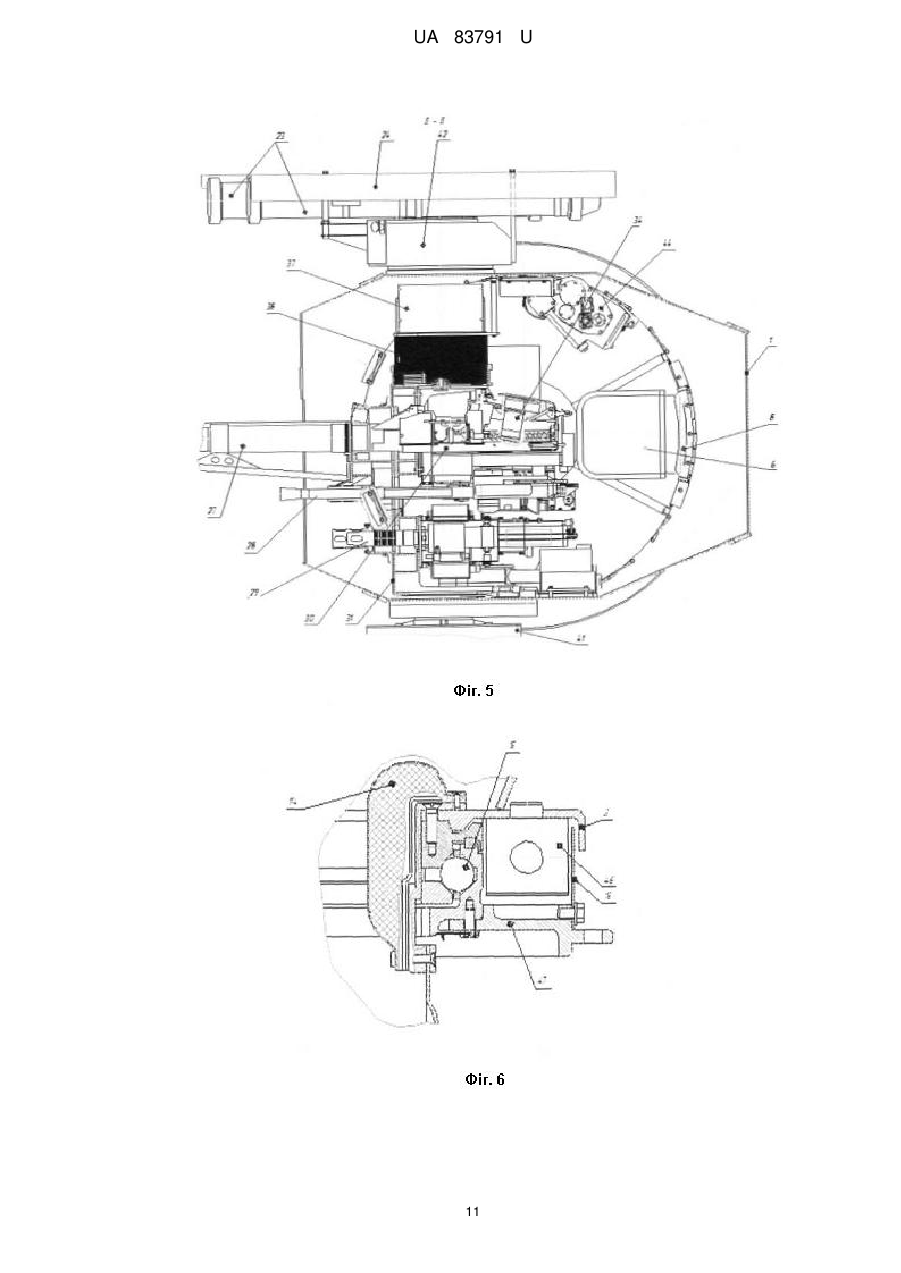

Реферат: Уніфікований бойовий модуль БМ-5 містить башту складної геометричної форми, скорострільну гармату калібра 30 міліметрів, спарених з нею кулемет калібру 7,62 міліметра та автоматичний скорострільний гранатомет калібру 30 міліметрів, систему постановки димової завіси, прилади стабілізації та наведення блока озброєння, механізми підйому блока озброєння та обертання бойового модуля, перезаряджання та переключення подачі, механічні пристрої передачі даних у вигляді обертового контактного пристрою та відсік оператора, пошуково-прицільний прилад, до нього входять вузькопольна телевізійна камера, широкопольна телевізійна камера кольорового зображення, тепловізійна камера, лазерний далекомір, захисні скельця з пристроями нагріву захисного скла. Блок озброєння виконаний за модульним принципом, що дозволяє комплектувати уніфікований бойовий модуль будь-яким комплектом озброєння: артилерійсько-стрілецьке озброєння, автоматичний гранатомет, протитанковий ракетний комплекс з лазерною системою наведення або у будь-якій їх комбінації, керування вогнем здійснюються тільки оператором, який може бути розміщений як у середині бойового модуля (автономний режим роботи), так і окремо - у рубці керування плавзасобу (дистанційний режим роботи), до складу пошукового приладу додатково введено оптичний коліматор, вузькопольну телевізійну камеру з кольоровим зображенням, а система передачі даних виконана у вигляді механічного пристрою, до якого може бути приєднано як обертовий контактний пристрій (ОКП), так і гнучкий кабельний тракт (ГКТ), без додаткових монтажних робіт. UA 83791 U (54) УНІФІКОВАНИЙ БОЙОВИЙ МОДУЛЬ БМ-5 UA 83791 U UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до конструкцій бойових машин, призначених для виконання спеціальних бойових завдань по знищенню бойової техніки та живої сили супротивника, а саме до конструкції бойових модулів, які встановлюються на легкоброньовані бойові машини різних типів - бронетранспортери (БТР), бойові машини піхоти (БМП), бойові машини десанту (БМД), модернізовані відповідним чином вантажні автомобілі та залізничні платформи, а також на плавзасоби - броньовані катери та бойові кораблі середньої та малої водотоннажності. Відомий уніфікований бойовий модуль, який містить башту з розміщеним на ній озброєнням, механізмом обертання башти і перископічними приладами спостереження та відсік для розміщення оператора, причому башту виконано дворівневою, на верхній частині башти виконано люки, усередині зазначеної башти розміщені ємності для боєприпасів та встановлено механізм підйому озброєння і прицільне обладнання, а відсік для розміщення оператора обладнаний місцем для оператора, відсік для розміщення оператора з'єднаний з баштою з утворенням жорсткої конструкції у вигляді єдиного бойового відсіку, перший рівень башти виконаний у вигляді зрізаного конуса з розміщеними на боковій нахиленій поверхні додатковими броньованими листами та на верхній поверхні має люк для оператора, другий рівень башти розміщений на задній половині башти першого рівня і має складну геометричну форму у вигляді з'єднаних між собою похиленого лобового броньованого листа, верхньої та вертикально розміщених бокових і задньої стінок, на стінках зазначеної башти другого рівня розміщені вузли кріплення озброєння, як озброєння використані автоматична скорострільна гармата, спарений з нею кулемет, протитанкове ракетне устаткування, а також система пуску димових гранат, як прицільне обладнання використана система керування вогнем у вигляді основного оптикотелевізійного прицілу, додаткового оптико-механічного прицілу та перископічних приладів спостереження, зазначений відсік для розміщення оператора виконано закритим з обох боків та ззаду стінками, як озброєння на ньому використані автоматична скорострільна гармата калібру 30 міліметрів, спарений з нею кулемет калібру 7,62 міліметра, протитанкове ракетне устаткування у вигляді протитанкового ракетного комплексу або протитанкового ракетного комплексу та автоматичного гранатомета калібру 30 міліметрів, у середині башти додатково встановлений з можливістю роботи в двох площинах стабілізатор озброєння, на задній стінці башти другого рівня виконаний технологічний люк, система пуску димових гранат розміщена на задній частині башти другого рівня з правої та лівої сторін від технологічного люка, вузли кріплення озброєння виконано з можливістю зміни кутів підвищення, на лобовому броньованому листі башти другого рівня виконано виріз, у зазначеному вирізі лобового листа башти другого рівня встановлена автоматична скорострільна гармата, обладнана додатковими силовими елементами, виконаними у вигляді стрижнів, вільні кінці яких закріплені, відповідно, до ствола і до маски гармати, оптико-телевізійний приціл містить оптико-телевізійний блок та блок керування, в оптико-телевізійному блоці оптико-телевізійного прицілу розміщені телевізійна та тепловізійна камери та лазерний далекомір, в блоці керування оптико-телевізійного прицілу розміщені відеомонітор та органи керування, зазначені телевізійні та тепловізійна камери і лазерний далекомір виконано розміщеними в єдиному корпусі оптико-телевізійного блока, оптико-телевізійний блок виконано розміщеним на силовій платформі над гарматою зовні башти, а блок керування виконано з розміщеним у середині зазначеної башти, на лівому вузлі кріплення озброєння встановлений автоматичний гранатомет калібру 30 міліметрів, на правому вузлі кріплення озброєння встановлений протитанковий ракетний комплекс, як протитанковий ракетний комплекс використаний протитанковий ракетний комплекс із напівавтоматичною або автоматичною системою наведення на ціль, стик лобового броньованого листа та верхньої стінки башти другого рівня виконаний з плавним сполученням за радіусом, перископічні прилади спостереження встановлені на верхній поверхні башти першого рівня [1]. Недоліками зазначеного аналога є розміщення оптико-електронного модуля на кронштейні, який закріплюється над стволом автоматичної гармати, що призводить до його коливань при стрільбі, стабілізатор озброєння виконано на базі гіроскопічних датчиків з завищеним терміном перехідного періоду, що впливає на точність при стрільбі чергами з автоматичної гармати, оптико-електронний модуль містить одну телевізійну камеру, що обмежує процес пошуку та знаходження цілі, та має окремий блок керування, незручне розміщення люка оператора у передній частині уніфікованого бойового модуля погіршує ергономічні показники бойового модуля. Крім того, оптико-електронний модуль, який використовується в уніфікованому бойовому модулі, має тільки одну телевізійну камеру, що ускладнює пошук та наведення артилерійсько-стрілецького озброєння. Ці та інші недоліки обмежують використання зазначеного аналога. 1 UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 60 Відомий уніфікований бойовий модуль "Штиль-М1", що містить башту з розміщеними в/на ній блоком озброєння у складі автоматичної скорострільної гармати калібром 30 міліметрів, спареного з нею кулемета калібром 7,62 міліметра та протитанкового ракетного комплексу, призначеного для ураження надводних, берегових та повітряних цілей типу "зависнутий вертоліт", та погон, з розміщеними у середині приладами пошуку та прицілювання у складі оптико-електронних приладів спостереження та прицілювання, приладами стабілізації та наведення блока озброєння з вимірювачем хитавиці, механізмами підйому блока озброєння та обертання бойового модуля, перезаряджання та переключення подачі снарядів, елеватора подачі та гнучкого рукава для подачі снарядів, ємностями для боєприпасів, системою передачі даних у вигляді гнучкого кабельного тракту, технологічними люками, робочим місцем оператора, яке включає пульт керування оператора, модуль обладнано відсіком оператора, вісь повороту блока озброєння у вертикальній площині винесено вперед відносно осі обертання бойового модуля у горизонтальній площині, траєкторію подачі снарядів до автоматичної скорострільної гармати виконано без поперечного перегину стрічки снарядів, башту бойового модуля виконано клиновидної форми, башту додатково обладнано люком оператора, причому технологічні люки розміщені у передній частині, а люк оператора - у задній частині даху, прилади пошуку та наведення, стабілізації і прицілювання та прилади керування оператора об'єднані у єдину інтегровану систему пошуку, наведення та поразки цілі, робоче місце оператора додатково оснащено кріслом оператора та розміщено у тильній частині відсіку оператора, а комплекс приладів керування вогнем оператора: пульт керування оператора, відеомонітор та маніпулятор виконані окремими блоками, причому маніпулятор розміщено на відкидному кронштейні, при тому, що сам маніпулятор виконано з використанням оптикоелектронного датчика кута повороту, як прилад пошуку та наведення використовується оптикоелектронний модуль у вигляді пошуково-прицільного приладу, широкопольний телевізійний канал якого виконано з використанням телевізійної камери кольорового зображення, до приладів спостереження та прицілювання додатково внесені перископічні прилади спостереження, що забезпечують огляд передньої півсфери, розміщені навколо люку оператора у одній площині, погон бойового модуля виконано з додатковим проставочним кільцем, а внутрішню порожнину відсіку оператора захищено вологовідбивним комірцем, закріпленим на внутрішній стороні проставочного кільця універсального бойового модуля [2]. Недоліками відомого уніфікованого бойового модуля "Штиль-М1" є, перш за все, відсутність повної комплектації блока озброєння - відсутній автоматичний гранатомет, що звужує межі бойового використання модуля. Крім того, за конструктивним рішенням його можна встановлювати тільки на плавзасоби, для використання його як бойового модуля для сухопутної бронетехніки необхідно проведення додаткових робіт - видалення рухомих та нерухомих упорів для забезпечення зони обстрілу у горизонтальній площині 360°×n, заміна гнучкого кабельного тракту на обертовий контактний пристрій тощо. Найбільш близьким технічним рішенням як за суттю, так і за задачею, що вирішується, яке вибрано за найближчий аналог (прототип), є уніфікований бойовий модуль "Штиль-С", що містить башту складної геометричної форми, виконану з броньованих листів, у верхній частині башти виконані люки, з розміщеними в/на башті блоком озброєння у складі автоматичної скорострільної гармати калібру 30 міліметрів, спарених з нею кулеметом калібру 7,62 міліметра та автоматичним скорострільним гранатометом калібру 30 міліметрів, протитанкового ракетного комплексу у складі двох транспортно-пускових контейнерів з ракетними снарядами, двома напрямними та приладом наведення, розміщеними на правому борту башти бойового модуля, системи постановки димової завіси, приладами пошуку та прицілювання у складі перископічних та оптико-електронних приладів спостереження та прицілювання, приладами стабілізації та наведення блока озброєння, механізмами підйому блока озброєння та обертання бойового модуля, перезаряджання та переключення подачі, системою передачі даних у вигляді обертового контактного пристрою, та відсік оператора, який обладнано робочим місцем оператора, яке включає крісло оператора, пульт керування оператора, відеомонітор та маніпулятор, причому башта та відсік оператора з'єднані у єдину жорстку конструкцію, вузли стропування розміщені симетрично повздовжній вісі башти модуля на лобовій та тильній частинах башти, при тому, що лобову частину башти бойового модуля виконано клиновидної форми, причому люк оператора розміщено позаду технологічних люків у задній частині даху башти, прилади пошуку та прицілювання, прилади стабілізації та комплекс приладів керування вогнем з приладом попереднього цілеуказання з'єднані у єдину інтегровану систему пошуку, наведення та поразки цілей, причому перископічні прилади спостереження, що забезпечують огляд передньої півсфери, розміщені навколо люку оператора, зовнішнє джерело інформації у вигляді приладу попереднього цілеуказання командира, яке розміщено окремо від башти 2 UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 60 бойового модуля та електрично зв'язано з пультом керування оператора, оптико-електронний прилад у вигляді оптико-електронного модуля розміщено на лівому борту башти у захисному контейнері, який кінематично зв'язаний з приводом повороту блока озброєння, причому керування оптико-електронним модулем здійснюється з пульта керування оператора, до складу оптико-електронного модуля додатково внесено широкопольну телевізійну камеру, як стабілізатор блока озброєння використовують цифровий двоплощинний стабілізатор, окремі складові якого розміщено як у башті бойового модуля, так і у корпусі машини-носія, комплекс приладів керування вогнем, що містить пульт керування оператора, відеомонітор та маніпулятор, які виконані окремими блоками, причому маніпулятор розміщено на відкидному кронштейні, при тому, що привод датчика приладу попереднього цілеуказання та маніпулятор виконано з використанням оптико-електронного датчика кута повороту, а нульове положення повздовжніх осей пускових контейнерів протитанкового ракетного комплексу піднято вверх на 4°, вісь підйому блока озброєння у вертикальній площині винесено вперед відносно вісі обертання бойового модуля у горизонтальній площині, а кути повороту блока озброєння у вертикальній площині складають (-12 до +50)°, стрічка з артилерійськими снарядами для автоматичної гармати подається до механізму гармати без додаткового поперечного перегину, механізми повороту блока озброєння та обертання бойового модуля споряджені мікроперемикачами для обмеження відповідних кутів повороту та обертання, до складу оптикоелектронного модуля додатково внесено тепловізійну камеру, а як широкопольну телевізійну камеру приладу використано телевізійну камеру кольорового зображення, відеомонітор оператора виконано кольорового зображення [3]. Недоліками найближчого аналога, який визнано за прототип, є обмеженість кутів повороту блока озброєння, межі яких у вертикальній площині складають від -12° до +50°, що недостатньо для використання бойового модуля для комплектування плавзасобів. Вузькопольний телевізійний канал пошуково-прицільного приладу виконано у чорно-білому виконанні, що додає труднощів при прицілюванні блока озброєння - мала контрастність цілей перешкоджає точному прицілюванню, надійно визначити берегову ціль при її маскуванні на місцевості важко, наприклад, темно-зелений та коричневий колір у чорно-білому зображенні виглядають майже однаково, лазерний далекомір пошуково-прицільного приладу та прилад наведення протитанкового ракетного комплексу виконані без пристроїв вивірювання, недостатньо ергономічне розміщення обладнання робочого місця оператора - складаний відкидний кронштейн, на якому закріплено пульт наведення оператора, не жорсткий, а часте згинання кабелю зв'язку робить зв'язок пульта наведення з іншим обладнанням менш ненадійним. Оптичні засоби спостереження, що розміщені на даху башти, споряджені короткими трубками, оператору незручно дивитися у них. Кабельна система даного бойового модуля складна та не забезпечує швидкого знаходження несправностей. Уніфікований бойовий модуль "Штиль-С" розроблено для сухопутного варіанта використання, внутрішня порожнина башти модуля недостатньо захищена від вологості та бризок. В основу корисної моделі поставлена задача удосконалення відомого уніфікованого модуля "Штиль-С" з метою забезпечення можливості встановлення його на різні види бойової легкоброньованої техніки, у тому числі - на плавзасоби, без проведення додаткових робіт, в різних комплектаціях озброєння, підвищення надійності його роботи, з забезпеченням можливості використання його як у дистанційному, так і у автономному режимах роботи. Поставлена задача вирішується тим, що до конструктивно-технологічного рішення зазначеного уніфікованого бойового модуля БМ-5, що пропонується, внесено наступні зміни: - система передачі даних виконана у вигляді механічного пристрою, до якого може бути приєднано як обертовий контактний пристрій (ОКП), так і гнучкий кабельний тракт (ГКТ) без додаткових монтажних робіт, що збільшує універсалізацію застосування бойового модуля, що пропонується; - від'ємна межа куту підйому блока озброєння та зв'язаного з ним пошуково-прицільного приладу збільшена до -15°, що підвищує бойові можливості бойового модуля при встановленні його на плавзасоби; - блок озброєння виконаний за модульним принципом, що дозволяє комплектувати уніфікований бойовий модуль будь-яким комплектом озброєння: артилерійсько-стрілецьке озброєння, автоматичний гранатомет, протитанковий ракетний комплекс з лазерною системою наведення або у будь-якій їх комбінації. Крім того, до складу озброєння може бути додатково додано (як опцію) систему постановки димової завіси, наприклад, у вигляді виробу "Туча", що містить пускові кронштейни із спорядженими димовими гранатами (по обох бортах башти бойового модуля). Такі зміни збільшують універсалізацію бойового застосування та розширює функціональні можливості бойового модуля; 3 UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 60 - погон бойового модуля виконано з додатковим проставочним кільцем, а внутрішню порожнину башти модуля захищено вологовідбивним комірцем, закріпленим на внутрішній стороні проставочного кільця універсального бойового модуля, що збільшує водозахищеність внутрішнього простору бойового модуля; - із складу бойового модуля вилучено зовнішній прилад цілеуказання командира, керування вогнем здійснюється тільки оператором, який може бути розміщений як у середині бойового модуля (автономний режим роботи), так і окремо - у рубці керування (дистанційний режим роботи); - до складу приладу наведення протитанкового ракетного комплексу додатково внесено пристрій вивірювання, що значно скорочує технологічний процес вивірювання осей вузькопольної телевізійної камери та каналу формування лазерного інформаційного поля; - до складу пошукового приладу додатково введено оптичний коліматор, за допомогою якого проводиться вивірювання напрямку осей широкопольного телевізійного, вузькопольного телевізійного та тепловізійного каналів та оптичної осі лазерного далекоміра, що зменшує термін підготовки приладу до використання за призначенням; - у складі пошукового приладу у вузькопольному телевізійному каналі використано телевізійну камеру з кольоровим зображенням; - повністю змінено кабельну систему бойового модуля для можливості встановлення інтегрованої системи пошуку, наведення, стабілізації та керування вогнем типу "Тріада". Суть технічного рішення в уніфікованому бойовому модулі БМ-5, що містить башту складної геометричної форми, виконану з броньованих листів, у верхній частині башти виконані люки, з розміщеними в/на башті блоком озброєння у складі автоматичної скорострільної гармати калібру 30 міліметрів, спарених з нею кулеметом калібру 7,62 міліметра та автоматичним скорострільним гранатометом калібру 30 міліметрів, протитанкового ракетного комплексу у складі двох транспортно-пускових контейнерів з ракетними снарядами, двома напрямними та приладом наведення, розміщеними на правому борту башти бойового модуля, системою постановки димової завіси, приладами пошуку та прицілювання у складі перископічних та оптико-електронних приладів спостереження та прицілювання, приладами стабілізації та наведення блоку озброєння, механізмами підйому блока озброєння та обертання бойового модуля, перезаряджання та переключення подачі, механічним пристроєм передачі даних у вигляді обертового контактного пристрою, та відсік оператора, який обладнано робочим місцем оператора, яке включає крісло оператора, пульт керування оператора, відеомонітор та маніпулятор, причому башта та відсік оператора з'єднані у єдину жорстку конструкцію, вузли стропування розміщені симетрично повздовжній вісі башти модуля на лобовій та тильній частинах башти, при тому, що лобову частину башту бойового модуля виконано клиновидної форми, причому люк оператора розміщено позаду технологічних люків у задній частині даху башти, причому перископічні прилади спостереження, що забезпечують огляд передньої півсфери, розміщені навколо люку оператора, прилад наведення виконаний у вигляді пошуковоприцільного приладу, який розміщено на лівому борту башти у захисному контейнері, який кінематично зв'язаний з приводом повороту блока озброєння, причому керування пошуковоприцільним приладом здійснюється з пульта керування оператора, до складу пошуковоприцільного приладу входять вузькопольна телевізійна камера, широкопольна телевізійна камера кольорового зображення, тепловізійна камера, лазерний далекомір, захисні скельця з пристроями нагріву захисного скла, у якості стабілізатора блока озброєння використовується вимірювальний пристрій, окремі складові якого розміщено як у башті бойового модуля, так і у корпусі машини-носія/плавзасоба, комплекс приладів керування вогнем, що містить пульт керування, пульт наведення та відеомонітор кольорового зображення, які виконані окремими блоками, причому пошуковий прилад виконано з використанням оптико-електронних датчиків кута повороту, нульове положення повздовжніх висей пускових контейнерів протитанкового ракетного комплексу піднято вверх на 4°, вісь підйому блока озброєння у вертикальній площині винесено вперед відносно осі обертання бойового модуля у горизонтальній площині, стрічка з артилерійськими снарядами для автоматичної гармати подається до механізму гармати без додаткового поперечного перегину, механізм обертання бойового модуля споряджені мікроперемикачами для можливого обмеження відповідних кутів повороту та обертання. Новим у корисній моделі є те, що блок озброєння виконаний за модульним принципом, що дозволяє комплектувати уніфікований бойовий модуль будь-яким комплектом озброєння: артилерійськострілецьке озброєння, автоматичний гранатомет, протитанковий ракетний комплекс з лазерною системою наведення, або у будь-який їх комбінації, кути повороту блока озброєння у вертикальній площині складають від мінус 15° до плюс 50°, погон бойового модуля виконано з додатковим проставочним кільцем, а внутрішню порожнину башти модуля захищено 4 UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 60 вологовідбивним комірцем, закріпленим на внутрішній стороні проставочного кільця універсального бойового модуля, до складу приладу наведення протитанкового ракетного комплексу додатково внесено пристрій вивірювання, керування вогнем здійснюватися тільки оператором, який може бути розміщений як у середині бойового модуля (автономний режим роботи), так і окремо - у рубці керування плавзасобу (дистанційний режим роботи), до складу пошукового приладу додатково введено оптичний коліматор, у складі пошукового приладу як вузькопольну телевізійну камеру використано вузькопольну телевізійну камеру з кольоровим зображенням, а система передачі даних виконана у вигляді механічного пристрою, до якого може бути приєднано як обертовий контактний пристрій (ОКП), так і гнучкий кабельний тракт (ГКТ), без додаткових монтажних робіт. Новим у корисній моделі є також і те, що механізм обертання башти бойового модуля виконаний з можливістю встановлення жорстких упорів при використанні бойового модуля у складі плавзасобу. Отримання позитивного ефекту при реалізації корисної моделі визначається можливістю використання уніфікованого бойового модуля БМ-5 як у сухопутному, так і у морському варіантах встановлення з мінімальними витратами, при забезпеченні можливості використанні його як у дистанційному, так і у автономному режимах. Таким чином, порівняльний аналіз корисної моделі з найближчим аналогом, який визнано за прототип, показує, що уніфікований бойовий модуль БМ-5, що заявляється, повністю відповідає критерію корисної моделі "новизна". Суть корисної моделі пояснюється за допомогою креслень, на яких, як варіант конструктивного виконання, показано: - на Фіг. 1 - зовнішній вигляд уніфікованого бойового модуля БМ-5 з габаритними розмірами, вид зліва; - на Фіг. 2 - загальний вигляд універсального бойового модуля БМ-5, вид зверху (вид Б); - на Фіг. 3 - загальний вигляд універсального бойового модуля БМ-5, вид спереду (вид В); - на Фіг. 4 - загальний вигляд універсального бойового модуля БМ-5, вид у вертикальному розрізі Г-Г; - на Фіг. 5 - загальний вигляд універсального бойового модуля БМ-5, вид у горизонтальному розрізі Д-Д, вид з робочого місця оператора, огородження умовно не показано; - на Фіг. 6 - місцевий розріз по А; - на Фіг. 7 - місцевий розріз по Ж-Ж; - на Фіг. 8 - місцевий розріз по К. Уніфікований бойовий модуль БМ-5 (див. Фіг. 1…8), що заявляється, виконаний (як варіант конструктивного виконання) у вигляді башти 1 з відсіком оператора 2, уніфікованого погона 3 та, механічного пристрою передачі даних 4, наприклад - гнучкого кабельного тракту, який розміщено під посиленою підлогою 5 відсіку оператора 2. Башта 1 складає з відсіком 2 оператора єдину жорстку зварну конструкцію. На посиленій підлозі 5 відсіку 2 оператора у її задній частині розміщено сидіння 6 оператора з механізмом 7 регулювання висоти та спинкою 8 сидіння 6 з механізмом 9 регулювання висоти спинки 8. Відсік 2 оператора закрито від навколишнього простору огородженням 10, яке захищає оператора від стінок місця встановлення бойового модуля при його обертанні у горизонтальній площині. На даху башти 1 розміщені оптичні прилади 11 з подовженими трубками 12 (див. також Фіг. 7), як можна бачити на Фіг. 1 - окуляри 13 оптичних приладів 11 знаходяться на одному рівні з очами оператора. Проміжок між поверхнею місця встановлення бойового модуля та погоном 3 закрито з внутрішньої сторони захисним комірцем 14, який захищає внутрішній простір башти 1 від вологи, основний підшипник 15 погона 3 від бризок закритий окантовкою 16. Технологічні люки з кришками 17 та 18 (див. Фіг. 2) розміщені у середній частині даху башти 1, люк оператора з кришкою 19 розміщений у задній нахиленій частині даху башти 1. Навколо кришки 19 люка оператора встановлені три оптичних прилади 11 спостереження, що забезпечують зону спостереження не менше 130° (по 65° в обидві сторони). На лівому борту башти 1 встановлено пошуково-прицільний прилад 20, на правому борту - прилад 21 наведення протитанкового ракетного комплексу 22 з приєднаними до нього контейнерами 23 з ракетними снарядами. Контейнери 23 з правої сторони закриті від бризок захисним екраном 24. У вирізі на лобовій частині башти 1 (див. Фіг. 2, 3) розміщена маска 25 з приєднаною до неї фермою 26, у який розміщений ствол автоматичної скорострільної гармати 27. Також через маску 24 проходять стволи кулемета 28 та автоматичного скорострільного гранатомета 29. Казенна частина 30 (див. Фіг. 4, 5) автоматичної скорострільної гармати 27, кулемет 28, автоматичний гранатомет 29 закріплені на люльці 31, яка виконана з можливістю її повороту у вертикальній площині на кут від -15° до +50° і виконує роль механічного зв'язку з пошуково-прицільним приладом 20, приладом 21 наведення протитанкового ракетного комплексу, контейнерами 23 з ракетними 5 UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 60 снарядами та захисним екраном 24, чим забезпечується наведення озброєння у вертикальній площині (по куту місця). Елементи блока озброєння (протитанковий ракетний комплекс 21 з приладом 22 наведення та контейнерами 23 з ракетними снарядами, артилерійська гармата 27 з казенною частиною 30, кулемет 28, автоматичний гранатомет 29) виконані та встановлені до бойового модуля БМ-5 у модульному виконанні, що дає можливість комплектування модуля за вимогами замовника у будь-який комплектації озброєння. До казенної частини 30 гармати 27 механічно приєднані механізм 32 підтягу стрічки, механізм 33 перезаряджання, механізм 34 переключення подачі стрічки, що забезпечують функціонування гармати 27. Подача снарядів з магазина 35 гармати здійснюється через лоток 36 подачі, горловину 37, гнучкий рукав 38 та сепаратор 39. Повздовжні осі стрічок із снарядами, що розміщені у магазині 35, лотка 36, горловини 37, гнучкого рукава 38 та сепаратора 39 розміщені у одній вертикальній площині, завдяки чому відсутні зайві перегинання стрічок, що призводило до заклинювання патронів та затримки у стрільбі з автоматичної гармати 27. Відстріляні гільзи від снарядів гармати 27 разом з стрічками направляються до ланкозбірника 40. Пошуково-прицільний прилад 20 та прилад 21 наведення протитанкового ракетного комплексу розміщену у захисних контейнерах, відповідно, 41 та 42. Відпрацювання кутів підйому (кутів місця) здійснюється електромеханізмом 43 підйому, кутів повороту (курсових кутів) - електромеханізмом 44 повороту, розміщених, відповідно, зліва та справа від оператора. Відпрацювання курсових кутів (горизонтальне наведення) здійснюється поворотом всього уніфікованого бойового модуля БМ-5 навколо його вертикальної осі відносно площини поверхні установки бойового модуля (корпуса машини/носія або палуби (барбету) плавзасобу). У кільцевому проміжку між основним підшипником 15 та окантовкою 16 встановлюють упор 45 (див. Фіг. 8) для обмеження горизонтального кута повороту у зв'язку із специфікою використання бойового модуля на плавзасобі - наявність на палубі плавзасобу рубки, щогли, фальшборту тощо. Демпфер 46 (див. Фіг. 6) розміщують та закріплюють на нижній поверхні погону 3 у заздалегідь визначеному місці. Упор 45 приварюють до нерухомого опорного кільця 47 при монтажу на визначений об'єкт встановлення (сухопутну бронетехніку або плавзасіб). Вали електромеханізмів 43 та 44 споряджені маховиками, відповідно, 48 та 49 з рукоятями для ручного керування відпрацюванням кутів підйому та повороту. Споряджені патронами стрічки для кулемета 28 розміщені у магазині 50 кулемета 28. Споряджена гранатами стрічка розміщується у магазині, який входить до складу автоматичного гранатомету 29. Пульт 51 керування, пульт 52 наведення та відеомонітор 53 розміщені на кронштейнах, відповідно, 54, 55 та 56, закріплених на корпусі магазина 35 (див. також Фіг. 1), з можливістю змінення положення пультів 51, 52 для більшої зручності роботи оператора. У задній верхній частині правого та лівого бортів башти 1 бойового модуля можуть бути розміщені (як опція) елементи системи 57 постановки димової завіси, що містить пускові кронштейни 58, споряджені димовими гранатами 59. Прилад 22 наведення протитанкового ракетного комплексу 21 містить вузькопольний телевізійний канал 60, канал 61 формування лазерного інформаційного поля, канал 62 вивіряння та, додатково введений до складу приладу 22 наведення, пристрій 63 вивіряння. Пошуково-прицільний прилад 20 містить широкопольну телевізійну камеру 64 з кольоровим зображенням, вузькопольну телевізійну камеру 65 з кольоровим зображенням, тепловізійну камеру 66, лазерний далекомір 67, додатково доданий оптичний коліматор 68 та пристрій 69 нагрівання захисного скла. Зовні до уніфікованого бойового модуля БМ-5 через механічний пристрій передачі даних 4, наприклад, гнучкий кабельний тракт, надходить електроживлення від енергоустановки машининосія (наприклад, бронетранспортера) або від головного розподільчого щита плавзасобу. Цілеуказання від зовнішнього джерела, наприклад, від системи "Сова" або приладу цілеуказання, інформація для роботи системи керування вогнем, наприклад, типу "Тріада", також надходить через механічний пристрій передачі даних 4. Механічний пристрій 4 передачі даних виконаний у вигляді нерухомого кільця, до якого приєднано електричний кабель зв'язку з приладом керування, закріпленого під підлогою 5 відсіку 2 оператора, який може використовуватись і при оснащенні бойового модуля БМ-5 обертовим контактним пристроєм при використанні модуля для комплектування сухопутної бронетехніки. Підготовка уніфікованого бойового модуля БМ-5 до бойової роботи проводиться наступним чином. Перевіряють справність всього обладнання та виконавчих механізмів. Завантажують бойовий модуль боєприпасами: споряджають стрічки гармати 27 відповідними снарядами калібру 30 мм, укладають їх - в один магазин стрічку з бронебійно-трасуючими снарядами, у другий магазин - стрічку з осколково-фугасними запалювальними та осколково-трасуючими снарядами, приєднують до механізмів підтягу 32, перезаряджання 33 та переключення подачі снарядів 34; споряджену патронами калібру 7,62 мм стрічку кулемета 28 укладають в 6 UA 83791 U 5 10 15 20 25 30 35 40 45 50 55 60 кулеметний магазин 50 та підключають до механізму підводу кулеметної стрічки; споряджають стрічку гранатами та заправляють її до автоматичного гранатомета 29; на напрямні встановлюють, закріплюють та підключають транспортно-пускові контейнери 23, споряджені ракетними снарядами до протитанкового ракетного комплексу, та одягають захисний екран 24 (при необхідності). Бойове застосування бойового модуля БМ-5, який заявляється, проводиться згідно з комплектацією та інструкцією по експлуатації в залежності від встановленої системи керування вогнем, та можливе у наступних варіантах: - стрільба з автоматичної скорострільної гармати 27; - стрільба з кулемета 28, спареного із автоматичною гарматою 27; - стрільба з автоматичного гранатомета 29, також спареного із автоматичною гарматою 27; - стрільба керованими ракетними снарядами з протитанкового ракетного комплексу 21, який може бути також використаним у якості засобу протиповітряної оборони проти цілей типу "зависнутий вертоліт"; - стрільба з будь-якого вибраного типу озброєння; - неприцільна стрільба з кулемету 28 можлива при будь-якому вибраному типу озброєння. Проведені випробування та дослідна експлуатація бойового модуля БМ-5 підтверджують правильність прийнятих при розробці схемно-технічних та конструктивно-технологічних рішень. Уніфікований бойовий модуль БМ-5 може бути використаний як у сухопутному, так і у морському варіантах встановлення з мінімальними витратами, при забезпеченні можливості використанні його як у дистанційному, так і у автономному режимах. Джерела інформації: 1. Патент України на корисну модель № 54343 "Уніфікований бойовий модуль", F41H7/00, F41A23/00, 17.02.2002 - аналог. 2. Патент України на корисну модель № 59020 "Уніфікований бойовий модуль "Штиль-С", F41H7/00, F41H13/00, F41A23/00, 26.04.2011, опубліковано бюл. № 8/2011 - аналог. 3. Патент України на корисну модель № 59022 "Уніфікований бойовий модуль "Штиль-М1", F41H7/00, F41H13/00, F41A23/00, 26.04.2011, опубліковано бюл. № 8/2011 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Уніфікований бойовий модуль, що містить башту складної геометричної форми, виконану з броньованих листів, у верхній частині башти виконані люки, з розміщеними в/на башті блоком озброєння у складі автоматичної скорострільної гармати калібру 30 міліметрів, спарених з нею кулеметом калібру 7,62 міліметра та автоматичним скорострільним гранатометом калібру 30 міліметрів, протитанкового ракетного комплексу у складі двох транспортно-пускових контейнерів з ракетними снарядами, двома напрямними та приладом наведення, розміщеними на правому борту башти бойового модуля, системою постановки димової завіси, приладами пошуку та прицілювання у складі перископічних та оптико-електронних приладів спостереження та прицілювання, приладами стабілізації та наведення блока озброєння, механізмами підйому блока озброєння та обертання бойового модуля, перезаряджання та переключення подачі, механічним пристроєм передачі даних у вигляді обертового контактного пристрою, та відсік оператора, який обладнано робочим місцем оператора, яке включає крісло оператора, пульт керування оператора, відеомонітор та маніпулятор, причому башта та відсік оператора з'єднані у єдину жорстку конструкцію, вузли стропування розміщені симетрично повздовжній осі башти модуля на лобовій та тильній частинах башти, при тому, що лобову частину башти бойового модуля виконано клиновидної форми, причому люк оператора розміщено позаду технологічних люків у задній частині даху башти, причому перископічні прилади спостереження, що забезпечують огляд передньої півсфери, розміщені навколо люка оператора, прилад наведення виконаний у вигляді пошуково-прицільного приладу, який розміщено на лівому борту башти у захисному контейнері, який кінематично зв'язаний з приводом повороту блока озброєння, причому керування пошуково-прицільним приладом здійснюється з пульта керування оператора, до складу пошуково-прицільного приладу входять вузькопольна телевізійна камера, широкопольна телевізійна камера кольорового зображення, тепловізійна камера, лазерний далекомір, захисні скельця з пристроями нагріву захисного скла, як стабілізатор блока озброєння використовується вимірювальний пристрій, окремі складові якого розміщено як у башті бойового модуля, так і у корпусі машини-носія/плавзасоба, комплекс приладів керування вогнем, що містить пульт керування, пульт наведення та відеомонітор кольорового зображення, які виконані окремими блоками, причому пошуковий прилад виконано з використанням оптикоелектронних датчиків кута повороту, нульове положення повздовжніх осей пускових контейнерів 7 UA 83791 U 5 10 15 20 протитанкового ракетного комплексу піднято вверх на 4°, вісь підйому блока озброєння у вертикальній площині винесено вперед відносно осі обертання бойового модуля у горизонтальній площині, стрічка з артилерійськими снарядами для автоматичної гармати подається до механізму гармати без додаткового поперечного перегину, механізм обертання бойового модуля споряджені мікроперемикачами для можливого обмеження відповідних кутів повороту та обертання, який відрізняється тим, що блок озброєння виконаний за модульним принципом, що дозволяє комплектувати уніфікований бойовий модуль будь-яким комплектом озброєння: артилерійсько-стрілецьке озброєння, автоматичний гранатомет, протитанковий ракетний комплекс з лазерною системою наведення або у будь-якій їх комбінації, кути повороту блока озброєння у вертикальній площині складають від мінус 15° до плюс 50°, погон бойового модуля виконано з додатковим проставочним кільцем, а внутрішню порожнину башти модуля захищено вологовідбивним комірцем, закріпленим на внутрішній стороні проставочного кільця універсального бойового модуля, до складу приладу наведення протитанкового ракетного комплексу додатково внесено пристрій вивірювання, керування вогнем здійснюватися тільки оператором, який може бути розміщений як у середині бойового модуля (автономний режим роботи), так і окремо - у рубці керування плавзасобу (дистанційний режим роботи), до складу пошукового приладу додатково введено оптичний коліматор, у складі пошукового приладу як вузькопольну телевізійну камеру використано вузькопольну телевізійну камеру з кольоровим зображенням, а система передачі даних виконана у вигляді механічного пристрою, до якого може бути приєднано як обертовий контактний пристрій (ОКП), так і гнучкий кабельний тракт (ГКТ), без додаткових монтажних робіт. 2. Уніфікований бойовий модуль за п. 1, який відрізняється тим, що механізм обертання башти бойового модуля виконаний з можливістю встановлення жорстких упорів при використанні бойового модуля у складі плавзасобу. 8 UA 83791 U 9 UA 83791 U 10 UA 83791 U 11 UA 83791 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
