Спосіб обробки блоків даних у мобільній телекомунікаційній системі (варіанти) та пристрій для його здійснення
Формула / Реферат

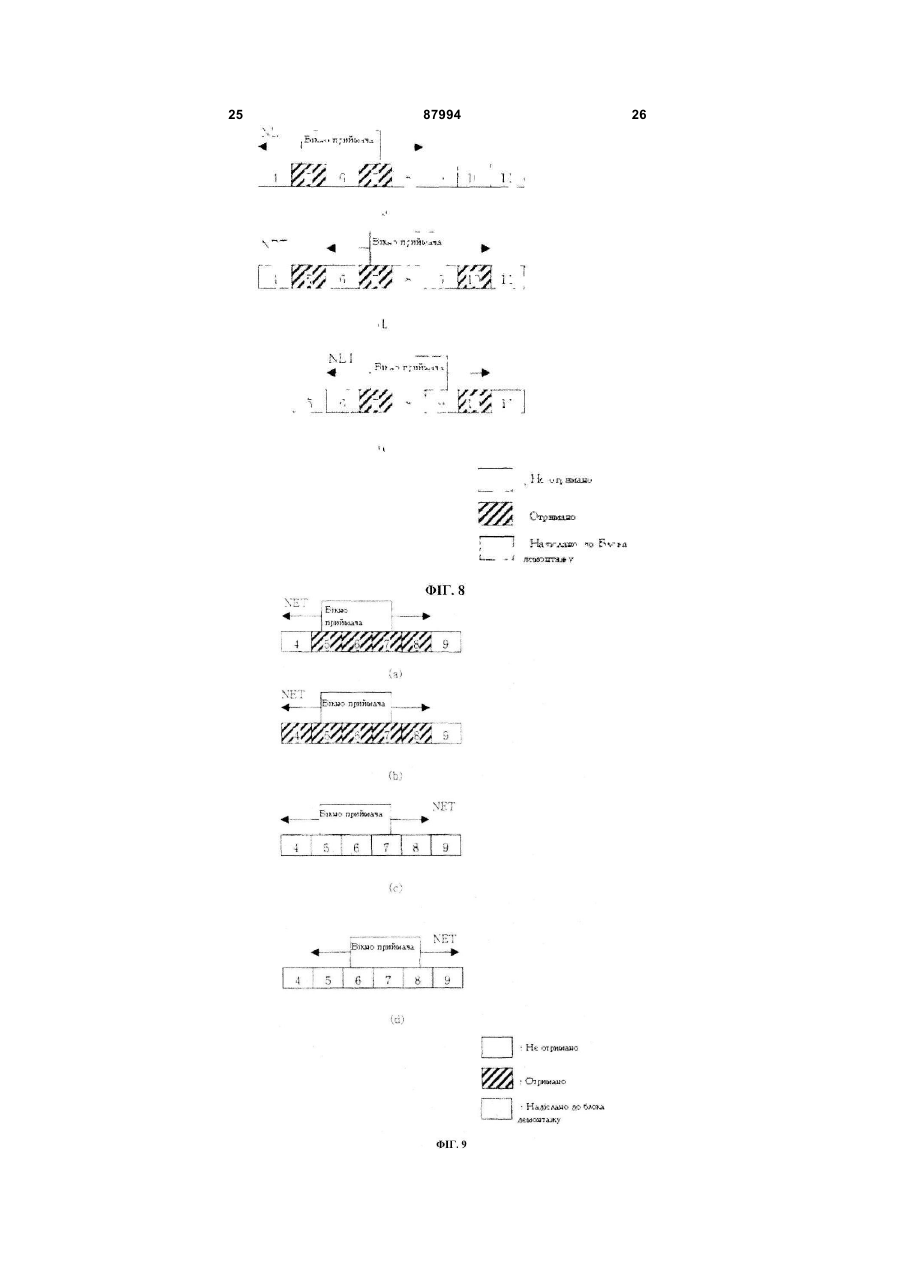

1. Спосіб обробки блоків даних у мобільній телекомунікаційній системі, який включає отримання блоків даних, пов'язаних з номером послідовності, обробку отриманих блоків даних у вікні приймача, порівняння наступного очікуваного номера послідовності передачі (NET) з діапазоном вікна приймача і встановлення NET або вікна приймача таким чином, щоб NET перебував у межах вікна приймача, якщо в результаті порівняння виявляється, що NET перебуває за межами діапазону вікна приймача.
2. Спосіб за п. 1, який відрізняється тим, що NET є номером послідовності передачі (TSN), наступним після TSN останнього послідовно отриманого блока даних.
3. Спосіб за п. 2, який відрізняється тим, що TSN є ідентифікатором для номера послідовності передачі на HS-DSCH.
4. Спосіб за п. 2, який відрізняється тим, що TSN застосовують з метою перепорядкування для підтримки послідовної доставки на верхній рівень.
5. Спосіб за п. 1, який відрізняється тим, що, якщо NET перебуває вище верхнього краю вікна приймача,NET установлюють як верхній край вікна приймача.
6. Спосіб за п. 1, який відрізняється тим, що, якщо NET перевищує верхній край вікна приймача, NET установлюють як будь-яку відповідну позицію у межах діапазону вікна приймача.
7. Спосіб за п. 1, який відрізняється тим, що, якщо NET перебуває вище вікна приймача, вікно приймача оновлюється до будь-якої прийнятної позиції, доки NET належить до діапазону вікна приймача.
8. Спосіб за п. 1, який відрізняється тим, що, якщо NET перебуває нижче нижнього краю вікна приймача, NET установлюють як нижній край вікна приймача.
9. Спосіб за п. 1, який відрізняється тим, що, якщо NET перебуває нижче вікна приймача, установлення NET = значення верхнього краю вікна приймача - розмір вікна приймача + 1.
10. Спосіб за п. 1, який відрізняється тим, що NET є змінною, яка регулюється приймаючою стороною.
11. Спосіб за п. 1, який відрізняється тим, що NET оновлюється після доставки до модуля розкомпонування блока даних з TSN, що дорівнює NET.
12. Спосіб за п. 1, який відрізняється тим, що первісним значенням NET є нуль (0).
13. Спосіб за п. 1, який відрізняється тим, що блоки даних є MAC-hs PDU (протокольними блоками даних).
14. Спосіб за п. 1, який відрізняється тим, що етапи здійснюють для системи HSDPA (високошвидкісного пакетного доступу по низхідному каналу).
15. Спосіб за п. 1, який відрізняється тим, що етапи здійснюють для уникнення стану зупинки.
16. Спосіб за п. 1, який відрізняється тим, що, якщо отриманий блок даних, пов'язаний з номером послідовності, раніше було отримано, то отриманий блок даних відбраковується.

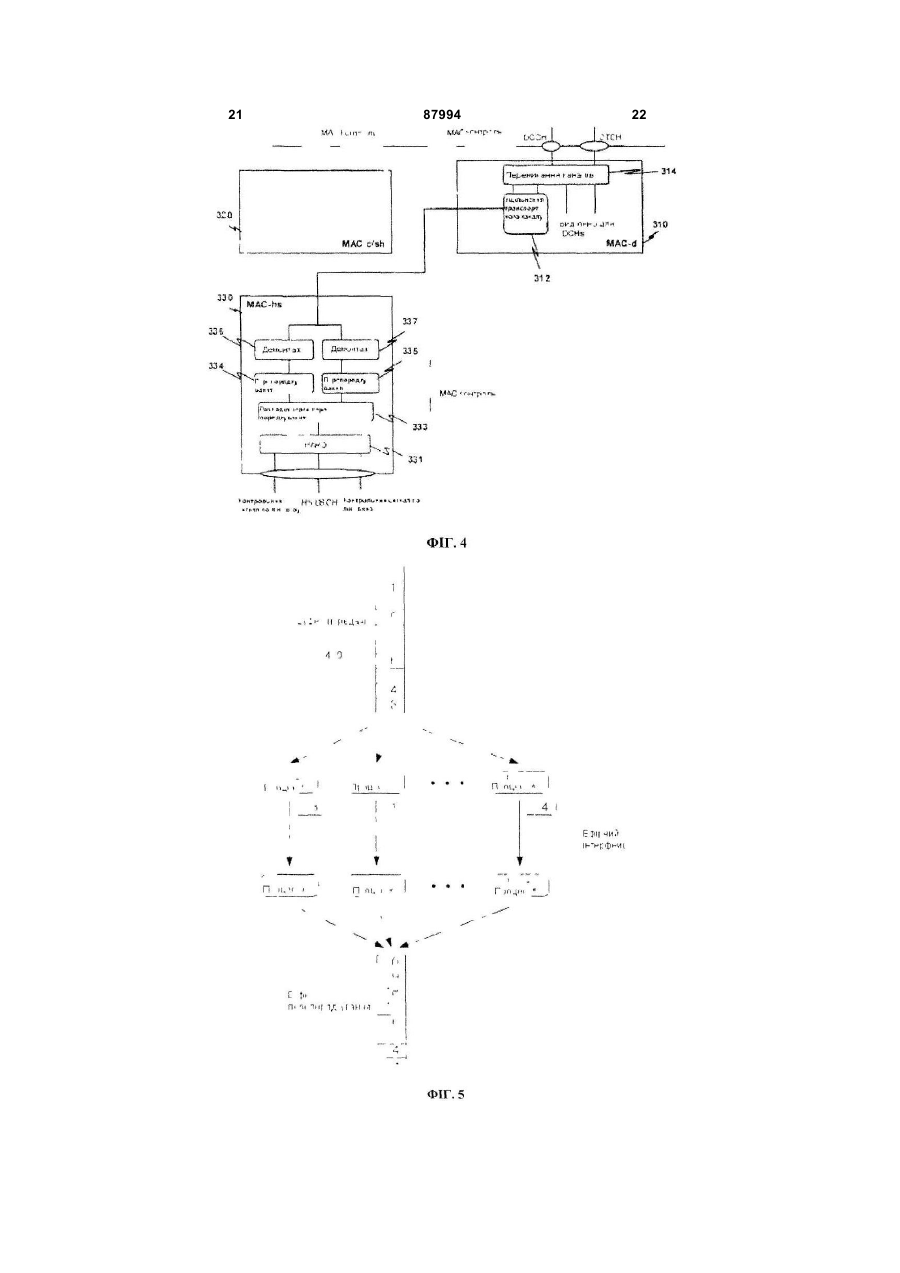

17. Пристрій для обробки блоків даних у мобільній телекомунікаційній системі, який включає приймальний модуль для отримання блоків даних, пов'язаних з номером послідовності, модуль обробки для обробки отриманих блоків даних у вікні приймача, порівняльний модуль для порівняння наступного очікуваного номера послідовності передачі (NET) з діапазоном вікна приймача і регулюючий модуль для встановлення NET або вікна приймача таким чином, щоб NET перебував у межах вікна приймача, якщо в результаті порівняння виявляється, що NET перебуває за межами діапазону вікна приймача порівняльним модулем.
18. Пристрій за п. 17, який відрізняється тим, що NET, який обробляється модулями, є номером послідовності передачі (TSN), наступним після TSN останнього послідовно отриманого блока даних.
19. Пристрій за п. 18, який відрізняється тим, що TSN є ідентифікатором для номера послідовності передачі на HS-DSCH.
20. Пристрій за п. 18, який відрізняється тим, що TSN застосовують з метою перепорядкування для підтримки послідовної доставки на верхній рівень.
21. Пристрій за п. 17, який відрізняється тим, що, якщо NET, який обробляється модулями, перевищує верхній край вікна приймача, NET установлюють як верхній край вікна приймача.
22. Пристрій за п. 17, який відрізняється тим, що, якщо NET перевищує верхній край вікна приймача, NET установлюють як будь-яку відповідну позицію в межах діапазону вікна приймача.
23. Пристрій за п. 17, який відрізняється тим, що, якщо NET перебуває вище вікна приймача, вікно приймача оновлюється до будь-якої прийнятної позиції, доки NET належить до діапазону вікна приймача.
24. Пристрій за п. 17, який відрізняється тим, що, якщо NET, який обробляється модулями, є нижчим за нижній край вікна приймача, NET установлюють як нижній край вікна приймача.
25. Пристрій за п. 17, який відрізняється тим, що, якщо NET, який обробляється модулями, є нижчим за вікно приймача, установлення NET = значення верхнього краю вікна приймача - розмір вікна приймача + 1.
26. Пристрій за п. 17, який відрізняється тим, що NET, який обробляється модулями, є змінною, яка регулюється приймаючою стороною.
27. Пристрій за п. 17, який відрізняється тим, що NET оновлюється після доставки до модуля розкомпонування блока даних з TSN, що дорівнює NET.
28. Пристрій за п. 17, який відрізняється тим, що первісним значенням NET є нуль (0).
29. Пристрій за п. 17, який відрізняється тим, що блоки даних, які обробляються модулями, є MAC-hs PDUs (протокольними блоками даних).
30. Пристрій за п. 17, який відрізняється тим, що модулі функціонують для системи HSDPA (високошвидкісного пакетного доступу по низхідному каналу).
31. Пристрій за п. 17, який відрізняється тим, що модулі функціонують для уникнення стану зупинки.
32. Пристрій за п. 17, який відрізняється тим, що, якщо отриманий блок даних, пов'язаний з номером послідовності, раніше було отримано, то отриманий блок даних відбраковується.
33. Пристрій за п. 17, який відрізняється тим, що модулі є частиною МАС об'єкта.
34. Пристрій за п. 17, якийвідрізняється тим, що модулі є частиною MAC-hs об'єкта.
35. Пристрій за п. 17, який відрізняється тим, що модулі втілюються у мобільній станції.
36. Пристрій за п. 17, який відрізняється тим, що модулі є частиною радіотелефонної трубки.
37. Пристрій за п. 17, який відрізняється тим, що модулі є частиною мережі.
38. Пристрій за п. 17, який відрізняється тим, що модулі є частиною базової станції.
39. Пристрій за п. 17, який відрізняється тим, що модулі є частиною Вузла В.
40. Пристрій за п. 17, який відрізняється тим, що модулі є частиною RNC (контролера радіомережі).
41. Спосіб обробки блоків даних у мобільній телекомунікаційній системі, який включає перший етап отримання блока даних (PDU), який має номер послідовності (SN), другий етап порівняння SN з діапазоном вікна приймача, якщо SN перебуває в діапазоні вікна приймача, і якщо SN < NET (наступний очікуваний SN) або PDU раніше було отримано, то PDU відбраковується, і обробка завершується, але якщо SN < NET або PDU раніше не було отримано, то PDU зберігається у буфері у місці, яке вказується SN, і відбувається перехід до третього етапу, якщо SN перебуває поза межами діапазону вікна приймача, PDU зберігається у буфері у місці, яке вказується SN, вікно приймача оновлюється таким чином, що його верхній край = SN, усі PDU з SN < нижнього краю вікна приймача доставляються до блока розкомпонування, і здійснюється перевірка, чи є NET < нижнього краю вікна приймача, і якщо так, то NET оновлюється до значення, яке дорівнює значенню нижнього краю вікна приймача, і відбувається перехід до третього етапу, а якщо ні, то відбувається перехід до третього етапу, третій етап доставки деяких PDU, які зберігаються у буфері, починаючи з PDU, що має NET, до PDU, що безпосередньо передує PDU, який ще не було отримано, до блока розкомпонування, і четвертий етап оновлення NET до значення, що дорівнює SN першого PDU, який ще не було отримано.
42. Спосіб за п. 41, який відрізняється тим, що також включає після четвертого етапу перевірку, чи є оновлений NET > верхнього краю вікна приймача, і якщо так, то установлення NET = верхній край вікна приймача, а якщо ні, то обробка завершується або процедури повторюються з першого етапу.
43. Спосіб за п. 42, який відрізняється тим, що NET є номером послідовності передачі (TSN), наступним після TSN останнього послідовно отриманого блока даних.
44. Спосіб за п. 43, який відрізняється тим, що TSN є ідентифікатором для номера послідовності передачі на HS-DSCH.
45. Спосіб за п. 44, який відрізняється тим, що TSN застосовують з метою перепорядкування для підтримки послідовної доставки на верхній рівень.
46. Спосіб за п. 44, який відрізняється тим, що, якщо NET перевищує верхній край вікна приймача, то NET установлюють як відповідну позицію у межах діапазону вікна приймача.
47. Спосіб за п. 44, який відрізняється тим, що, якщо NET перебуває вище вікна приймача, вікно приймача оновлюється до будь-якої прийнятної позиції, доки NET належить до діапазону вікна приймача.
48. Спосіб за п. 44, який відрізняється тим, що NET оновлюється після доставки до модуля розкомпонування блока даних з TSN, що дорівнює NET.
49. Спосіб за п. 44, який відрізняється тим, що первісним значенням NET є нуль (0).
Текст

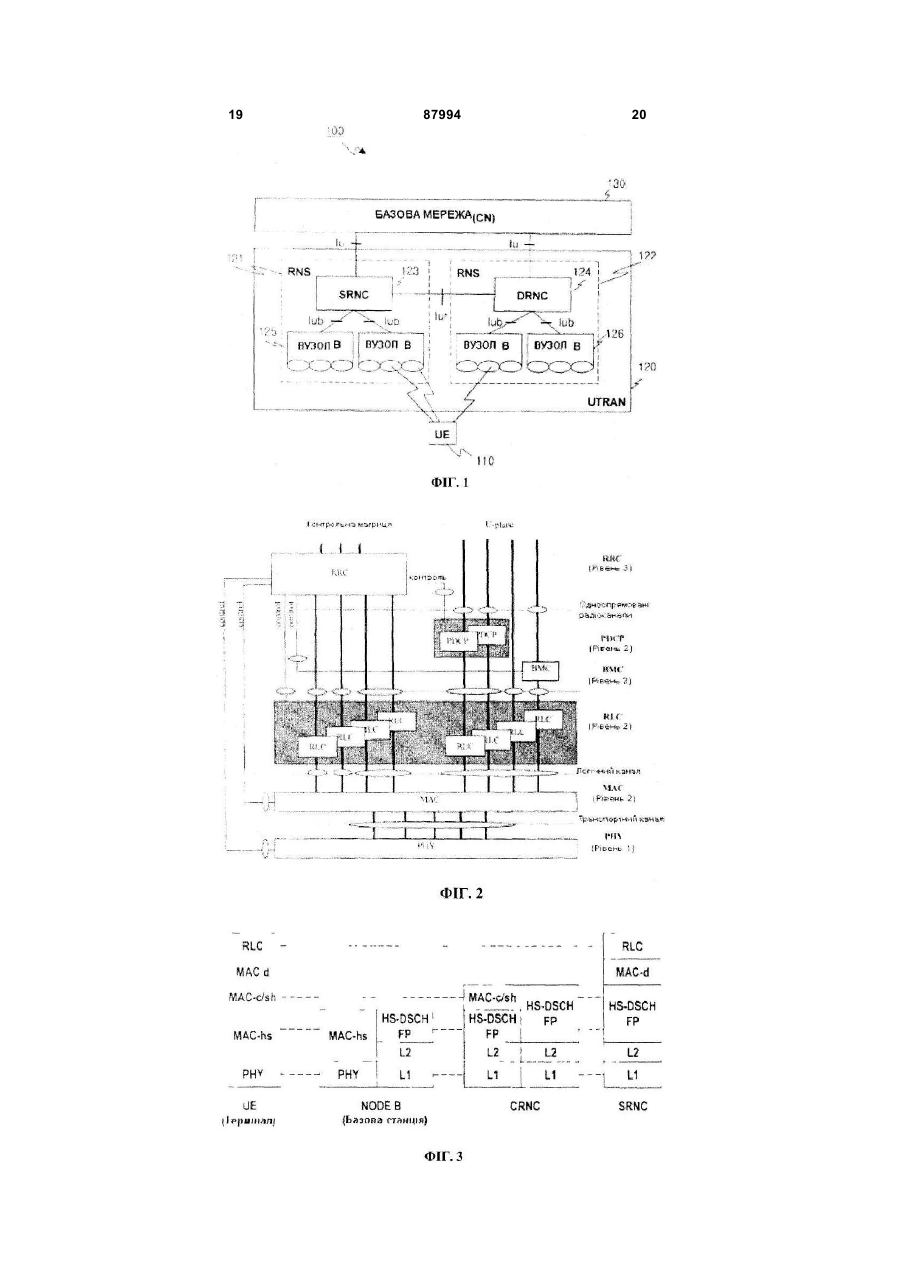

1. Спосіб обробки блоків даних у мобільній телекомунікаційній системі, який включає отримання блоків даних, пов'язаних з номером послідовності, обробку отриманих блоків даних у вікні приймача, порівняння наступного очікуваного номера послідовності передачі (NET) з діапазоном вікна приймача і встановлення NET або вікна приймача таким чином, щоб NET перебував у межах вікна приймача, якщо в результаті порівняння виявляється, що NET перебуває за межами діапазону вікна приймача. 2. Спосіб за п. 1, який відрізняється тим, що NET є номером послідовності передачі (TSN), наступним після TSN останнього послідовно отриманого блока даних. 3. Спосіб за п. 2, який відрізняється тим, що TSN є ідентифікатором для номера послідовності передачі на HS-DSCH. 4. Спосіб за п. 2, який відрізняється тим, що TSN застосовують з метою перепорядкування для підтримки послідовної доставки на верхній рівень. 5. Спосіб за п. 1, який відрізняється тим, що, якщо NET перебуває вище верхнього краю вікна приймача, NET установлюють як верхній край вікна приймача. 6. Спосіб за п. 1, який відрізняється тим, що, якщо NET перевищує верхній край вікна приймача, NET установлюють як будь-яку відповідну позицію у межах діапазону вікна приймача. 2 (19) 1 3 87994 4 няння виявляється, що NET перебуває за межами 37. Пристрій за п. 17, який відрізняється тим, що діапазону вікна приймача порівняльним модулем. модулі є частиною мережі. 18. Пристрій за п. 17, який відрізняється тим, що 38. Пристрій за п. 17, який відрізняється тим, що NET, який обробляється модулями, є номером модулі є частиною базової станції. послідовності передачі (TSN), наступним після 39. Пристрій за п. 17, який відрізняється тим, що TSN останнього послідовно отриманого блока дамодулі є частиною Вузла В. них. 40. Пристрій за п. 17, який відрізняється тим, що 19. Пристрій за п. 18, який відрізняється тим, що модулі є частиною RNC (контролера радіомережі). TSN є ідентифікатором для номера послідовності 41. Спосіб обробки блоків даних у мобільній телепередачі на HS-DSCH. комунікаційній системі, який включає перший етап 20. Пристрій за п. 18, який відрізняється тим, що отримання блока даних (PDU), який має номер TSN застосовують з метою перепорядкування для послідовності (SN), другий етап порівняння SN з підтримки послідовної доставки на верхній рівень. діапазоном вікна приймача, якщо SN перебуває в 21. Пристрій за п. 17, який відрізняється тим, що, діапазоні вікна приймача, і якщо SN < NET (настуякщо NET, який обробляється модулями, перевипний очікуваний SN) або PDU раніше було отрищує верхній край вікна приймача, NET установмано, то PDU відбраковується, і обробка завершулюють як верхній край вікна приймача. ється, але якщо SN < NET або PDU раніше не 22. Пристрій за п. 17, який відрізняється тим, що, було отримано, то PDU зберігається у буфері у якщо NET перевищує верхній край вікна приймача, місці, яке вказується SN, і відбувається перехід до NET установлюють як будь-яку відповідну позицію третього етапу, якщо SN перебуває поза межами в межах діапазону вікна приймача. діапазону вікна приймача, PDU зберігається у бу23. Пристрій за п. 17, який відрізняється тим, що, фері у місці, яке вказується SN, вікно приймача якщо NET перебуває вище вікна приймача, вікно оновлюється таким чином, що його верхній край = приймача оновлюється до будь-якої прийнятної SN, усі PDU з SN < нижнього краю вікна приймача позиції, доки NET належить до діапазону вікна доставляються до блока розкомпонування, і здійсприймача. нюється перевірка, чи є NET верхнього краю вікна прикомпонування блока даних з TSN, що дорівнює ймача, і якщо так, то установлення NET = верхній NET. край вікна приймача, а якщо ні, то обробка завер28. Пристрій за п. 17, який відрізняється тим, що шується або процедури повторюються з першого первісним значенням NET є нуль (0). етапу. 29. Пристрій за п. 17, який відрізняється тим, що 43. Спосіб за п. 42, який відрізняється тим, що блоки даних, які обробляються модулями, є MACNET є номером послідовності передачі (TSN), наhs PDUs (протокольними блоками даних). ступним після TSN останнього послідовно отрима30. Пристрій за п. 17, який відрізняється тим, що ного блока даних. модулі функціонують для системи HSDPA (висо44. Спосіб за п. 43, який відрізняється тим, що кошвидкісного пакетного доступу по низхідному TSN є ідентифікатором для номера послідовності каналу). передачі на HS-DSCH. 31. Пристрій за п. 17, який відрізняється тим, що 45. Спосіб за п. 44, який відрізняється тим, що модулі функціонують для уникнення стану зупинки. TSN застосовують з метою перепорядкування для 32. Пристрій за п. 17, який відрізняється тим, що, підтримки послідовної доставки на верхній рівень. якщо отриманий блок даних, пов'язаний з номером 46. Спосіб за п. 44, який відрізняється тим, що, послідовності, раніше було отримано, то отримаякщо NET перевищує верхній край вікна приймача, ний блок даних відбраковується. то NET установлюють як відповідну позицію у ме33. Пристрій за п. 17, який відрізняється тим, що жах діапазону вікна приймача. модулі є частиною МАС об'єкта. 47. Спосіб за п. 44, який відрізняється тим, що, 34. Пристрій за п. 17, який відрізняється тим, що якщо NET перебуває вище вікна приймача, вікно модулі є частиною MAC-hs об'єкта. приймача оновлюється до будь-якої прийнятної 35. Пристрій за п. 17, який відрізняється тим, що позиції, доки NET належить до діапазону вікна модулі втілюються у мобільній станції. приймача. 36. Пристрій за п. 17, який відрізняється тим, що 48. Спосіб за п. 44, який відрізняється тим, що модулі є частиною радіотелефонної трубки. NET оновлюється після доставки до модуля роз 5 87994 6 компонування блока даних з TSN, що дорівнює 49. Спосіб за п. 44, який відрізняється тим, що NET. первісним значенням NET є нуль (0). Даний винахід стосується безпровідного (радіо) зв'язку, зокрема, управління блоками даних шляхом оновлення наступного очікуваного TSN та вікна приймача для уникнення стану зупинки. Рівень техніки Даний винахід стосується контролювання буфера перепорядкування через абонентське обладнання (UE), в якому застосовують наступний очікуваний номер послідовності передачі (TSN) та вікно приймача для системи HSDPA (високошвидкісного пакетного доступу по низхідному каналу) в УМТС (універсальній мобільній телекомунікаційній системі), яка є системою європейського типу ІМТ2000, тобто, контролювання буфера перепорядкування для уникнення стану зупинки через недоходження MAC-hs PDU до верхнього рівня, коли наступний очікуваний TSN виходить за межі діапазону вікна приймача. УМТС (універсальна мобільна телекомунікаційна система) є мобільною телекомунікаційною системою третього покоління, яка походить від європейської системи GSM (глобальної системи мобільного зв'язку), метою якої є надання послуги поліпшеного мобільного зв'язку на основі базової мережі GSM та технології W-CDMA (Широкосмуговим багатостанційним доступом з кодовим розподілом каналів). Фігура 1 показує типову архітектуру мережі УМТС (100). УМТС в цілому складається з абонентського обладнання (UE 110), наземної мережі радіозв'язку з абонентами УМТС (UTRAN 120) та базової мережі (CN 130). UTRAN складається з однієї або кількох радіомережних підсистем (RNS 121, 122), і кожна RNS складається з одного контролера радіомережі (RNC 123, 124) та однієї або кількох базових станцій (Вузлів В 125, 126), які управляються RNC. Вузол В, який управляється RNC, отримує дані, надіслані від фізичного рівня UE через канал зв'язку „по лінії вгору" і передає дані на UE через „лінію вниз", таким чином, діючи як точка доступу UTRAN по відношенню до UE. RNC виконує функцію розміщення та управління радіоресурсами і діє як точка доступу з CN. RNC, який управляє виділеними радіоресурсами для конкретного UE, називають службовим RNC (SRNC 123), a RNC, який управляє спільними радіоресурсами для множини UE в одному стільнику, називають контрольним RNC (CRNC). Крім того, коли UЕ рухається, усі RNC, через які проходить UE (за винятком SRNC), називають дрейфовими RNC (DRNC 124). Дрейфові RNC 124 сприяють маршрутизації даних користувача і розміщують коди як загальні ресурси. Інтерфейс між RNC та CN називають Iu інтерфейсом. Інтерфейс між SRNC та DRNC називають Iur інтерфейсом Інтерфейс між RNC та Вузлом В називають Iub інтерфейсом. Кожен інтерфейс надає контрольні дані або послуги з передачі даних через односпрямований канал. Наприклад, одно спрямований канал, передбачений в Iub інтерфейсі, називають Iub односпрямованим каналом, який надає контрольні дані або послуги з передачі даних між RNC та Вузлом В. Фігура 2 показує архітектуру інтерфейсного протоколу радіозв'язку на базі специфікації 3GPP мережі радіозв'язку з абонентами між UE та UTRAN. Інтерфейсний протокол радіозв'язку з Фігури 2 горизонтально розділяється на фізичний рівень, рівень каналу передачі даних та мережний рівень і вертикально розділяється на матрицю користувача для передачі інформаційних даних та матрицю контролю для передачі контрольного сигналу. Тобто, матриця користувача є ділянкою, в якій передається інформація про абонентське навантаження (голосові сигнали або пакети IP (Інтернет протокол) та ін), а матриця контролю є ділянкою, в якій передається контрольна інформація (наприклад, інтерфейс мережі, підтримання та управління викликами і т. ін.). Рівні протоколів з Фігури 2 можуть бути розділені на перший рівень (L1), другий рівень (L2) та третій рівень (L3), які базуються на трьох нижчих рівнях моделі взаємодії відкритих систем (OSI), яка є загальновідомою у системах зв'язку. Кожен рівень, показаний на Фігурі 2, далі описується більш детально. Перший рівень (L1) є фізичним рівнем (PHY), який надає послугу з передачі інформації на верхні рівні з використанням різних технологій радіопередачі і є зв'язаним з рівнем доступу до середовища передачі даних (МАС рівнем), розташованим над ним, через транспортний канал, через який передаються дані між рівнем МАС та фізичним рівнем. Рівень МАС забезпечує передачу даних, перерозміщення радіоресурсів та параметрів МАС. Рівень МАС є з'єднаним з рівнем контролю радіоканалу (RLC), який є верхнім рівнем, через логічний канал, і забезпечуються різні логічні канали, залежно від типу та даних, які передаються. Взагалі, коли передається інформація матриці користувача, використовують канал управління. Коли передається інформація матриці користувача, використовують канал потоку даних. Рівень МАС підрозділяється на підрівень МАСb, підрівень MAC-d (310), підрівень MAC-c/sh (320) та підрівень MAC-hs (330), відповідно до типів керованих транспортних каналів. Підрівень MAC-b керує ВСН (радіомовним каналом), який є транспортним каналом, що здійснює широкосмугову передачу системної інформації. Підрівень MAC-d (310) керує виділеним каналом (DCH), який є виділеним транспортним каналом для конкретного терміналу. Відповідно, підрівень MAC-d UTRAN є розташованим у службовому контролері радіомережі (SRNC), який керує відповідним терміналом, і один підрівень MAC-d також існує у кожному UE. 7 87994 8 Підрівень MAC-c/sh (320) керує загальним печує скорочення часу затримки та збільшення транспортним каналом, таким як канал прямого перепускної здатності порівняно з існуючими сисдоступу (FACH) або загальний канал „по лінії вниз" темами. (DSCH), який є спільним для множини терміналів. Фігура 3 показує структуру інтерфейсного проВ UTRAN підрівень MAC-c/sh існує для кожного токолу радіозв'язку для підтримки системи HSDPA. стільника і розташовується у керуючому контролеТермінал (UE) та мережа (UTRAN) містять відповірі радіомережі (CRNC), і один підрівень MAC-c/sh дні рівні протоколів. Наприклад, рівень МАС роздііснує в кожному UE. ляється на підрівень MAC-d, підрівень МАС c/sh та Підрівень MAC-hs (330) виконує функції, пов'япідрівень MAC-hs. У мережі підрівень MAC-hs мозані з HSDPA (високошвидкісним пакетним достуже бути розташований над фізичним рівнем (PHY) пом даних), такі як операції з пакетного плануванВузла В (базова станція). Підрівні MAC-c/sh та ня, HARQ (гібридного ARQ) і т. ін. MAC-d є розташованими у CRNC та SRNC, відпоРівень RLC підтримує надійну передачу даних відно. Новий протокол передачі, який називають і виконує функцію сегментації та конкатенації на HS-DSCH рамковим протоколом (FP), використомножині блоків обслуговування даних RLC (RLC вують між RNC та Вузлом В або серед RNC для SDU), які надходять з верхнього рівня. Коли рівень доставки HSDPA даних. RLC отримує RLC SDU з верхнього рівня, рівень Фігура 4 також показує більш детальну архітеRLC відповідним чином регулює розмір кожного ктуру МАС сторони терміналу для підтримки сисRLC SDU відповідно до перепускної здатності, а теми HSDPA. Як можна побачити, рівень МАС потім створює певні блоки даних з додаванням розділяється на підрівень MAC-d (310), підрівень інформації заголовка. Створені блоки даних назиMAC-c/sh (320) та підрівень MAC-hs (330). вають протокольними блоками даних (PDU), які Далі описується спосіб, у який рівень МАС потім передаються на рівень МАС через логічний отримує дані від фізичного рівня і доставляє їх до канал. Рівень RLC включає буфер RLC для зберірівня RLC. Блок даних (MAC-hs PDU), доставлегання RLC SDU та/або RLC PDU. ний до підрівня MAC-hs (330) через HS-DSCH (виРівень ВМС (контролю багатоадрессокошвидкісний загальний канал „по лінії вниз") ної/широкосмугової передачі) розташовується над спочатку зберігається в одному з HARQ процесів у рівнем RLC і здійснює планування повідомлень HARQ блоці (331). У якому процесі зберігається стільникової передачі (далі вказуються як "СВ поблок даних, можна дізнатися через ідентифікатор відомлення"), отриманих від базової мережі, і пеHARQ процесу, включений у контрольний сигнал редає СВ повідомлення на UE, розташовані у кон„по лінії вниз". кретному(их) стільнику(ах). HARQ процес, у якому зберігається блок даРівень PDCP (протоколу конвергенції пакетних них, передає NACK (негативне підтвердження) на даних) розташовується над рівнем RLC і дозволяє UTRAN у разі помилок у блоці даних і вимагає поефективно передавати дані, передані через меревторної передачі блоку даних. Якщо помилок нежний протокол (такий як IPv4 або IPv6) на радіоінмає, HARQ процес доставляє блок даних до бутерфейс з відносно малим діапазоном. Для цього фера перепорядкування (показаного на Фігурі 5) і рівень PDCP виконує функцію зменшення необопередає АСК (підтвердження) на UTRAN. Блоки в'язкової контрольної інформації, яка використовурозподілу перепорядкування черги (333) та блоки ється для провідної мережі, і цей тип функції назиперепорядкування (334, 335) використовують для вають стисканням заголовка. обробки блоків даних, доставлених до буфера Існує рівень контролю радіоресурсу (RRC) у перепорядкування. найнижчій частині L3 рівня. Рівень RRC визначаНа кожен рівень пріоритету може існувати ється лише матрицею контролю і має справу з множина буферів перепорядкування. HARQ проконтролем логічних каналів, транспортних каналів цес доставляє блок даних на відповідний буфер та фізичних каналів по відношенню до встановперепорядкування, використовуючи ID черги (іденлення, переконфігурації та роз'єднання односпрятифікатор), включений у блок даних. Суттєвою мованих радіоканалів (RB). Односпрямований рахарактеристикою буфера перепорядкування є те, діоканал є послугою, яку надає другий рівень (L2) що він підтримує послідовну доставку даних. для передачі даних між терміналом та UTRAN для Блоки даних послідовно доставляються на гарантії заданої якості послуги з боку UE та верхній рівень на основі номера послідовності UTRAN. Взагалі, встановлення односпрямованого передачі (TSN). Тобто, якщо блок даних отримурадіоканалу (RB) стосується регулювання рівнів ється, коли бракує одного або кількох попередніх протоколів та характеристик каналів, необхідних блоків даних, блок даних зберігається у буфері для надання конкретної послуги, а також відповідперепорядкування і не доставляється до верхньоного визначення суттєвих параметрів та способів го рівня. А доставляється збережений блок даних роботи. до верхнього рівня лише тоді, коли всі попередні Коли рівні RRC конкретного UE та UTRAN блоки даних отримуються і доставляються до верз'єднуються, дозволяючи надсилати і отримувати хнього рівня. TSN має довжину 6біт, і операції RRC повідомлення між ними, це UE вважається здійснюються по модулю. таким, що знаходиться у стані з'єднання з RRC. Як правило, через те, що працює кілька HARQ Якщо такого роду з'єднання відсутнє, це UE ввапроцесів, буфер перепорядкування може отримужається таким, що знаходиться у стані незайнятовати блоки даних не в належній послідовності. сті. Отже, повинен застосовуватися буфер перепорядСистема HSDPA базується на WCDMA, підкування, щоб блоки даних доставлялися до верхтримує максимальну швидкість 10Мб/сек і забезнього рівня у належній послідовності. 9 87994 10 Коли блоки даних (MAC-hs PDU) доставляданих до буфера перепорядкування згідно з пріоються до верхнього рівня, вони надсилаються до ритетом (ID черги). блока розкомпонування (336, 337). Цей блок розДля кожного рівня пріоритету може існувати компонування розкомпоновує MAC-hs PDU (утвопевна кількість буферів перепорядкування. HARQ рені множиною скомбінованих MAC-d PDU) і, тапроцес перевіряє пріоритет (ID черги), включений ким чином, виконує сегментацію у MAC-d PDU. у MAC-hs PDU і доставляє цей MAC-hs PDU до Після цього блок розкомпонування доставляє відбуфера перепорядкування згідно з пріоритетом. повідні MAC-d PDU до підрівня MAC-d (310). Блок Блок даних, доставлений до буфера перепорядкумультиплексування транспортного каналу (312) у вання, потім доставляється до верхнього рівня, підрівні MAC-d (310) стосується ідентифікатора коли всі з попередніх блоків даних є успішно отрилогічного каналу (С/Т поле), включеного у кожен маними. Однак, коли один або кілька попередніх MAC-d PDU, для доставлення MAC-d PDU до рівня блоків даних не вдається успішно отримати і доRLC через відповідний логічний канал. ставити до верхнього рівня, блок даних зберігаФігура 5 показує типову процедуру передачі та ється у буфері перепорядкування. Тобто, буфер прийому у загальній системі HSDPA. У даному разі перепорядкування повинен підтримувати послідоMAC-d PDU фактично зберігається у передавальвну доставку блоків даних до верхнього рівня. ному буфері, але для пояснення зображено MACБлок даних, не доставлений до верхнього рівня, hs PDU (= один або кілька MAC-d PDU). Крім того, зберігається у буфері перепорядкування. розмір кожного MAC-hs PDU може бути відмінний Для пояснення вищезазначеного Фігура 5 повід інших, але умовно їх показано в одному розміказує, що у разі, коли MAC-hs PDU з TSN=14 рі. Також припускається, що кількість HARQ проотримується, але MAC-hs PDU з TSN=13 не отрицесів становить вісім (8). мується, MAC-hs PDU з TSN=14 зберігається у Більш детально Фігура 5 описує процедури буфері перепорядкування (420), доки не буде передачі до приймаючої сторони (приймача), коли отримано MAC-hs PDU з TSN=13. Коли MAC-hs MAC-hs PDU з TSN=13 через TSN=22 зберігаютьPDU з TSN=13 є отриманим, обидва блоки даних ся у передавальному буфері. По-перше MAC-hs доставляються до верхнього рівня у порядку PDU з відносно низькими значеннями TSN доставTSN=13 та TSN=T4. Коли блоки даних доставляляються до порожнього HARQ процесу. У даному ються до верхнього рівня, вони розпадаються на разі для прикладу показано MAC-hs PDU з одиниці MAC-d PDU і доставляються, як описано TSN=13, що доставляється до HARQ процесу #1, a вище. MAC-hs PDU з TSN=14, що доставляється до Однак під час передачі даних по радіо (безHARQ процесу #8. Тобто, TSN не стосується нопровідних) каналах деякі PDU можуть не бути намера HARQ процесу, і здійснюється доставления лежним чином доставлені від UTRAN до UE, недо порожнього HARQ процесу. зважаючи на численні повторні передачі. Окремі Коли HARQ процес отримує довільний блок MAC-hs PDU, які не доставляються протягом триданих (MAC-hs PDU), HARQ процес передає блок валого періоду часу, створюють проблеми погірданих до приймаючої сторони у конкретному ТТІ шення ефективності передачі системи HSDPA. (часовому інтервалі передачі) і зберігає блок даТобто, хоча систему HSDPA було розроблено для них для повторної передачі, яка може бути здійсвисокошвидкісної передачі даних, якщо один MACнена пізніше. В одному ТТІ може бути переданий hs PDU не вдається належним чином отримати лише один блок даних. Відповідно, в одному ТТІ протягом тривалого часу або постійно, внаслідок активується лише один HARQ процес. HARQ процього багато наступних MAC-hs PDU залишаються цес, який передав блок даних, інформує приймаюу буфері MAC-hs протягом тривалого періоду часу чу сторону про номер процесу через контрольний без доставки, і, таким чином загальна ефективсигнал „по лінії вниз", який передається через каність передачі даних погіршується, і зникає сенс нал, відмінний від каналу блока даних. застосування системи HSDPA. HARQ процес передавальної сторони (переДля уникнення зупинки MAC-hs PDU HSDPA давача) приводять у відповідність HARQ процесові було прийнято спосіб уникнення зупинок із застоприймаючої сторони, тому що кожною парою суванням технології вікон. HARQ процесів застосовується спосіб передачі Перш, ніж пояснювати спосіб уникнення зупиданих з очікуванням і підтвердженням. Тобто, нок на основі вікон, слід спочатку пояснити параHARQ процес #1, що передавав MAC-hs PDU з метри робочого середовища, які застосовують для TSN=13, не передає інший блок даних, доки цей буфера перепорядкування. блок даних не буде успішно передано. Оскільки Наступний очікуваний TSN (далі називається HARQ процес #1 приймаючої сторони може знати, NET) означає найближче наступне значення після що дані передаються на нього для відповідного TSN наступного PDU або послідовно отримуваних ТТІ через контрольний сигнал „по лінії вниз", MAC-hs PDU. Тобто, NET стосується TSN першого HARQ процес #1 приймаючої сторони передає MAC-hs PDU, який послідовно отримується настуNACK до передавальної сторони через контрольпним. Щоразу, коли отримується PDU, який має ний сигнал „по лінії вгору", коли блок даних не TSN, що дорівнює NET, NET оновлюється. Первісвдається отримати протягом визначеного часового не значення NET встановлюється на нуль (0). інтервалу передачі (ТТІ). І навпаки, коли блок даКінцева точка вікна на прийом них успішно отримується, HARQ процес #1 при(RcvWindow_UpperEdge) означає найбільше знаймаючої сторони передає АСК до передавальної чення TSN у вікні на прийом буфера перепорядкусторони і водночас доставляє відповідний блок вання. Коли MAC-hs PDU вперше з'являється на приймаючій стороні, кінцева точка (тобто, верхній 11 87994 12 край) встановлюється як значення, яке відповідає значення SN. Потім серед MAC-hs PDU, які зберінайбільшому TSN серед значень отриманих PDU. гаються у буфері перепорядкування, MAC-hs PDU, Первісне значення верхнього краю вікна на приякі мають значення TSN, яке є меншим за йом встановлюється на 63. RcvWindow_LowerEdge, доставляються з буфера Первісна точка вікна приймача перепорядкування до блока розкомпонування. (RcvWindow_LowerEdge) означає найменше знаКрім того, NET оновлюється до чення TSN у вікні приймача буфера перепорядкуRcvWindow_LowerEdge, і здійснюється наступний вання. Первісна точка (тобто, нижній край) вікна етап 560. приймача розраховують шляхом віднімання розміНа етапі 560 усі MAC-hs PDU, починаючи з ру вікна приймача від кінцевої точки вікна приймаMAC-hs PDU, що має TSN=NET, і до MAC-hs PDU, ча та додавання 1 (RcvWindow_LowerEdge = що безпосередньо передує першому MAC-hs PDU, RcvWindowJUpperEdge - розмір вікна приймача який не був отриманий, доставляються до блока +1). розкомпонування. У даному разі "перший MAC-hs Вікно приймача призначає (регулює) значення PDU, який не був отриманий", означає MAC-hs TSN MAC-hs PDU, які можуть бути отримані, коли PDU, який має найменший TSN серед усіх непозиція вікна не змінюється. Вікно приймача вклюотриманих MAC-hs PDU, які мають TSN, що дорівчає значення TSN від нижнього краю до верхнього нює або є більшим за NET. краю вікна приймача. На етапі 570 NET оновлюється до значення, Розмір вікна приймача (Receive_Window_Size) що дорівнює TSN першого неотриманого MAC-hs означає діапазон вікна приймача і встановлюється PDU з попереднього етапу 560. верхнім рівнем МАС об'єкта. Згідно зі способом уникнення зупинок пов'язаЗгідно зі способом уникнення зупинок на осноного рівня техніки, в якому застосовується вікно, ві вікон, приймаюча сторона рухає (оновлює) вікно приймаюча сторона встановлює значення NET на приймача по отриманню MAC-hs PDU, який має 0 на першій стадії ініціалізації, і верхній край вікна TSN, більший за RcvWindow_UpperEdge. Для приймача встановлюється на 63. Таким чином, MAC-hs PDU, які мають TSN, менший за якщо припустити, що розмір вікна приймача дорівRcvWindow_LowerEdge оновленого вікна прийманює 32, то, згідно з визначенням вікна приймача, ча, приймаюча сторона припиняє очікування (тобпервісне вікно приймача визначається як таке, що то, готовність до прийому) MAC-hs PDU, які ще не має значення TSN від 32 до 63 Для першого MACбули отримані, і MAC-hs PDU, які були раніше hs PDU, переданого від передавальної сторони, отримані і зберігаються у буфері перепорядкуванTSN встановлюється на 0, і для наступних переня, доставляються (передаються) на верхні рівні, і, даних MAC-hs PDU послідовно використовуються таким чином, можна уникнути ситуацій зупинки для значення TSN 1, 2, 3 і т. д. Якщо втрат у радіо MAC-hs PDU. (безпровідному) діапазоні немає, то найперший Фігура 6 показує більш детальну операцію, яка MAC-hs PDU, який з'являється на приймаючій стоможе бути описана таким чином: роні, має PDU з TSN=0. На етапі 510 отримується MAC-hs PDU з ноОднак, оскільки цей MAC-hs PDU розташовумером послідовності передачі (TSN), який має ється за межами вікна приймача, яке було визназначення номера послідовності (SN) (= випадковий чено вище, приймаюча сторона просуває вікно номер). приймача згідно з TSN MAC-hs PDU. Таким чином, На етапі 520 значення SN порівнюється з діазгідно з Фігурою 6, переустановлене (оновлене) пазоном вікна приймача, і якщо значення SN навікно приймача встановлюється на TSN від 33 до лежить до цього діапазону, здійснюється наступ0. Крім того, навіть якщо приймаюча сторона факний етап 530, а якщо виходить за межі діапазону, тично очікує отримання MAC-hs PDU з TSN=1 то здійснюється наступний етап 522. (тобто, NET=1), у пов'язаному рівні техніки існує На етапі 530, коли значення SN належить до проблема, оскільки NET встановлюється на 33. діапазону вікна приймача, це значення SN порівКрім того, виникає ще більша проблема, оскінюється з NET, і здійснюється перевірка, чи було льки навіть незважаючи на те, що отриманий раніше отримано MAC-hs PDU, що відповідає MAC-hs PDU може бути відразу доставлений на цьому значенню SN. Якщо цей SN є меншим за верхній рівень, такі MAC-hs PDU не доставляютьNET, або якщо раніше було отримано MAC-hs ся на верхній блок розкомпонування, а накопичуPDU, що відповідає цьому SN, отриманий MAC-hs ються у буфері перепорядкування, таким чином, PDU (на етапі 510) відбраковується (етап 540). спричинюючи необов'язкові затримки у доставці. У Якщо цей SN дорівнює або є більшим за NET, і даному разі для того, щоб доставити MAC-hs PDU якщо MAC-hs PDU, що відповідає цьому SN, раніна верхній рівень, повинні бути отримані всі MACше не було отримано, відповідний MAC-hs PDU hs PDU, які мають TSN, який є меншим за значензберігається у місці, вказаному значенням SN ня нижнього краю вікна приймача (тобто, ті MAC(етап 550). Потім здійснюється наступний етап hs PDU, які мають TSN = від 33 до 63), або, в аль560. тернативному варіанті, якщо вікно приймача переНа попередньому етапі 520, якщо значення SN сувається через отримання наступного MAC-hsвиходить за межі діапазону вікна приймача, посліPDU, і MAC-hs PDU з TSN=0 повинен бути розтадовно здійснюються такі етапи (етапи 522-528): шованим у точці, меншій за нижній край вікна приотриманий MAC-hs PDU зберігається у буфері ймача. Ця ситуація також трапляється щоразу, перепорядкування у місці, вказаному значенням коли MAC-hs PDU, який має відносно малий TSN SN, яке є більшим за RcvWindow_UpperEdge, і (наприклад, TSN = 0, 1, 2, 3 і т. д.), з'являється на значення RcvWindow_UpperEdge оновлюється до приймаючій стороні під час первісної операції вік 13 87994 14 на приймача. Відповідно. MAC-hs PDU, які посліна приймача, якщо значення NET стає меншим за довно отримуються і які можуть бути доставлені на нижній край вікна приймача, NET знову оновлюверхній рівень, без необхідності залишаються у ється до значення TSN нижнього краю вікна прибуфері перепорядкування, таким чином, викликаймача, а якщо значення NET стає більшим за верючи ситуації небажаної затримки у доставці. хній край вікна приймача, NET знову оновлюється Такі ситуації необов'язкової затримки у достадо значення TSN верхнього краю вікна приймача. вці трапляються не лише під час первісних стадій У даному разі слід зазначити, що коли NET роботи системи HSDPA. стає більшим за верхній край вікна приймача чеЯкщо всі MAC-hs PDU, які охоплюються вікном рез первісну операцію протоколу або після оновприймача, було належним чином отримано, вікно лення NET, необмежувальний типовий варіант приймача не пересувається, і NET оновлюється до втілення даного винаходу передбачає, що верхній RcvWindow_JpperEdge + 1. Якщо NET означає край вікна приймача має бути встановлений як RcvWindowJLJpperEdge + 1, і на приймаючій стоNET. Однак це не є обов'язковим, оскільки вікно роні з'являється MAC-hs PDU з NET = приймача може оновлюватися до різних відповідRcvWindow_JpperEdge + 1, приймаюча сторона них позицій, доки NET належить до діапазону вікна знову регулює діапазон вікна приймача (оскільки приймача. Тобто, встановлення верхнього краю цей MAC-hs PDU виходить за межі поточного діавікна приймача на рівень, що дорівнює NET, є липазону вікна приймача), таким чином, що NET ше одним прикладом, оскільки нижній край вікна оновлюється до RcvWindow_LowerEdge, і цей приймача може бути встановлений як NET, і інші отриманий MAC-hs PDU зберігається у буфері значення у межах діапазону вікна приймача також перепорядкування. Навіть якщо цей PDU був потім можуть бути встановлені як NET. отриманий, і, таким чином, може бути відразу доОсобливості та переваги даного винаходу стаставлений на верхній рівень, операція вікна принуть більш зрозумілими після ознайомлення з ймача згідно з пов'язаним рівнем техніки не достапредставленим нижче детальним описом необмевляє цей MAC-hs PDU до блока розкомпонування, жувальних типових варіантів втілення винаходу, а зберігає його у буфері перепорядкування, сприподаним разом з фігурами. чинюючи ситуацію необов'язкової затримки у доФігура 1 зображує загальну архітектуру мережі ставці. УМТС. Вищезазначена проблемна ситуація викликаФігура 2 зображує структуру радіо (безпровідється значенням NET, яке виходить за межі вікна ного) протоколу. приймача. Крім того, пояснена вище проблема під Фігура 3 зображує структуру інтерфейсного час первісної операції на приймаючій стороні протоколу радіозв'язку для підтримки системи спричинюється значенням NET, що виходить за HSDPA. межі вікна приймача, коли NET=0, а діапазон вікна Фігура 4 зображує архітектуру МАС в UE для приймача є встановленим як TSN = від 32 до 63. підтримки HSDPA. Щоразу, коли значення NET виходить за межі Фігура 5 зображує приклад процесу передачі вікна приймача, приймаюча сторона зберігає та прийому MAC-hs PDU у системі HSPDA. отриманий MAC-hs PDU у буфері перепорядкуФігура 6 зображує спосіб уникнення зупинок на вання, навіть якщо він може бути відразу доставоснові вікон згідно з пов'язаним рівнем техніки. лений на верхній рівень, що призводить до затриФігура 7 зображує спосіб уникнення зупинок на мки у доставці MAC-hs PDU. основі вікон згідно одним необмежувальним типоТакі затримки у доставці викликають помилки вим варіантом втілення даного винаходу. у верхньому рівні і/або призводять до серйозного Фігура 8 зображує типову ситуацію, коли NET погіршення якості послуги. став меншим за значення нижнього краю вікна Сутність даного винаходу включає визнання приймача, згідно з одним необмежувальним типовинахідниками недоліків в існуючому рівні техніки. вим варіантом втілення даного винаходу. Тобто, даний винахід було розроблено для розФігура 9 зображує типову ситуацію, коли всі гляду та/або розв'язання проблем пов'язаного рівPDU у межах вікна приймача є успішно прийнятиня техніки, таким чином, щоб значення NET завми, і NET є більшим за значення верхнього краю жди трималось у межах вікна приймача для вікна приймача, згідно з одним необмежувальним уникнення необов'язкової затримки у доставці типовим варіант втілення даного винаходу. MAC-hs PDU, яка трапляється в існуючому рівні Даний винахід описано як такий, що втілюєтьтехніки, з метою досягнення можливостей швидкої ся у мобільній телекомунікаційній системі Wпередачі даних для системи HSDPA. CDMA. Однак даний винахід також може бути приДля того, щоб цього досягти, даний винахід стосований і втілений у системах зв'язку, які прарегулює первісний діапазон вікна приймача таким цюють з іншими типами зв'язку. чином, щоб NET тримався у межах вікна приймача На Фігурі 7 показано необмежувальний типоз початку роботи протоколу. Якщо NET або вікно вий варіант втілення даного винаходу, який є вдоприймача оновлюється, і NET виходить за межі сконаленням процедур існуючого рівня техніки, вікна приймача, NET або вікно приймача знову показаних на Фігурі 6. оновлюється таким чином, щоб NET знову тримаНа етапі 610 отримується MAC-hs PDU з новся у межах вікна приймача. Тобто, первісне знамером послідовності передачі (TSN), який має чення верхнього краю вікна приймача встановлюзначення номера послідовності (SN) (= випадковий ється не на 63, а змінюється на 0 (як значення номер). NET), таким чином, щоб NET належав до діапазоНа етапі 620 значення SN порівнюється з діану вікна приймача. Крім того, після оновлення вікпазоном вікна приймача, і якщо значення SN на 15 87994 16 лежить до цього діапазону, здійснюється наступПід час ситуації, показаної на Фігурі 8-(а), надний етап 630, а якщо виходить за межі діапазону, ходить MAC-hs PDU з TSN=10. У даному разі, здійснюється наступний етап 622. оскільки PDU з TSN=10 виходить за межі вікна На етапі 630, коли значення SN належить до приймача, вікно приймача пересувається, як покадіапазону вікна приймача, це значення SN порівзано на Фігурі 8-(b). нюється з NET, і здійснюється перевірка, чи було Будь-який раніше отриманий PDU, який вихораніше отримано MAC-hs PDU, що відповідає дить за межі пересувного вікна приймача (тобто, цьому значенню SN. Якщо цей SN є меншим за отриманий PDU з TSN < RcvWindow_LowerEdge) NET, або якщо раніше було отримано MAC-hs через пересування вікна приймача, тобто, MAC-hs PDU, що відповідає цьому SN, отриманий MAC-hs PDU з TSN=5, доставляється на верхній рівень. PDU (на етапі 610) відбраковується (етап 640). Крім того, оскільки NET є меншим за значення Якщо цей SN дорівнює або є більшим за NET, і нижнього краю вікна приймача (тобто, NET вікна приймача, або NET установлюють як будьверхнього краю вікна приймача, і якщо так, то яку прийнятну позицію в межах діапазону вікна установлення NET = верхній край вікна приймача, приймача. Якщо NET перебуває вище вікна приа якщо ні, то обробка завершується або процедури ймача, вікно приймача оновлюється до будь-якої повторюються з першого етапу. прийнятної позиції, доки NET належить до діапаДля виконання вищезгаданих процедур у дазону вікна приймача. ному винаході можуть бути застосовані різні типи Якщо NET перебуває нижче нижнього краю віапаратних засобів та/або програмного забезпекна приймача, NET установлюють як нижній край чення (модулів). Наприклад, різні апаратні модулі вікна приймача. Якщо NET перебуває нижче вікна можуть містити різні схеми та компоненти, необприймача, установлення NET = значення верхньохідні для здійснення етапів вищезгаданого спосого краю вікна приймача - розмір вікна приймача + бу. Крім того, різні програмні модулі (які викону1. У даному разі NET є змінною, яка регулюється ються процесорами та іншими апаратними приймаючою стороною, і NET оновлюється після засобами) можуть містити різні коди та протоколи, доставки до модуля розкомпонування блока даних необхідні для здійснення етапи вищезгаданого з TSN, що дорівнює NET. Згідно з вищезазначеним способу. способом, первісним значенням NET є нуль (0), і Таким чином, як показано на Фігурах з 1 по 5, блоками даних є MAC-hs PDU (протокольні блоки даний винахід забезпечує пристрій для обробки даних). блоків даних, який включає: приймальний модуль Згідно з вищезазначеним способом, етапи для отримання блоків даних, пов'язаних з номером здійснюють для системи HSDPA (високошвидкіспослідовності; модуль обробки для обробки отриного пакетного доступу по низхідному каналу), і ці маних блоків даних у вікні приймача; порівняльний етапи здійснюють для уникнення стану зупинки. модуль для порівняння наступного очікуваного Крім того, якщо отриманий блок даних, пов'язаний номера послідовності передачі (NET) з діапазоном з номером послідовності, раніше вже було отривікна приймача; регулюючий модуль для встановмано, то цей отриманий блок даних відбраковулення NET або вікна приймача таким чином, щоб ється. NET перебував у межах вікна приймача, якщо NET Даний винахід також забезпечує спосіб обробвиявляється за межами діапазону вікна приймача ки блоків даних, який включає: перший етап отрив результаті порівняння порівняльним модулем. мання блока даних (PDU), який має номер посліВ оптимальному варіанті модулі є частиною довності (SN); другий етап порівняння SN з МАС об'єкта. В оптимальному варіанті модулі є діапазоном вікна приймача; третій етап доставки частиною об'єкта MAC-hs. В оптимальному варіандеяких PDU, які зберігаються у буфері, починаючи ті модулі є частиною мобільної станції, радіотелез PDU, що має NET, до PDU, що безпосередньо фонної трубки, мережі, базової станції, Вузла В передує PDU, який ще не було отримано, до блока або RNC (контролера радіомережі). розкомпонування; і четвертий етап оновлення NET У цьому описі розкрито різні ілюстративні варідо значення, що дорівнює SN першого PDU, який анти втілення даного винаходу. Обсяг формули ще не було отримано. винаходу охоплює різні модифікації та рівноцінні На другому етапі, якщо SN перебуває в діапаваріанти ілюстративних варіантів втілення, розкризоні вікна приймача, і якщо SN < NET (наступний тих в описі. Отже, представлена нижче формула очікуваний SN) або PDU раніше було отримано, то винаходу має тлумачитись якнайширше для охопPDU відбраковується, і обробка завершується, але лення модифікацій, рівноцінних структур та особякщо SN < NET або PDU раніше не було отрималивостей, які відповідають вказаним авторами но, то PDU зберігається у буфері у місці, яке вкасутності та обсягові винаходу. зується SN, і відбувається перехід до третього Деякі варіанти втілення даного винаходу моетапу. жуть бути застосовані до мобільної телекомунікаЯкщо SN перебуває поза межами діапазону віційної системи, такої як система HSDPA (висококна приймача, PDU зберігається у буфері у місці, швидкісний пакетний доступ по низхідному каналу) яке вказується SN, вікно приймача оновлюється в УМТС (універсальній мобільній телекомунікаційтаким чином, що його верхній край = SN, усі PDU з ній системі), і описані способи та пристрої можуть SN < нижнього краю вікна приймача доставляютьбути частиною МАС об'єкта, в оптимальному варіся до блока розкомпонування, і здійснюється пеанті - частиною об'єкта MAC-hs, для мобільної ревірка, чи є NET < нижнього краю вікна приймача; станції, радіотелефонної трубки, мережі, базової якщо так, то NET оновлюється до значення, яке станції, Вузла В або RNC (контролера радіомередорівнює значенню нижнього краю вікна приймача, жі). і відбувається перехід до третього етапу, якщо ні, то відбувається перехід до третього етапу. 19 87994 20 21 87994 22 23 87994 24 25 87994 26 27 87994 28 В описі до патенту на винахід графічні зображення та текст подаються в редакції заявника Комп’ютерна верстка О. Гапоненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for processing data blocks in a mobile telecommunications system (embodiments) and an apparatus for realization thereof
Автори англійськоюChun Sung-Dak, YI, Seung-June, Li Yang-Dae
Назва патенту російськоюСпособ обработки блоков данных в мобильной телекоммуникационной системе (варианты) и устройство для его осуществления
Автори російськоюЧун Сунг-Дак, Йи Сеунг-Джун, Ли Ян-Дае
МПК / Мітки
МПК: H04B 7/26
Мітки: даних, здійснення, системі, блоків, телекомунікаційній, варіанти, пристрій, обробки, спосіб, мобільній
