Сталь

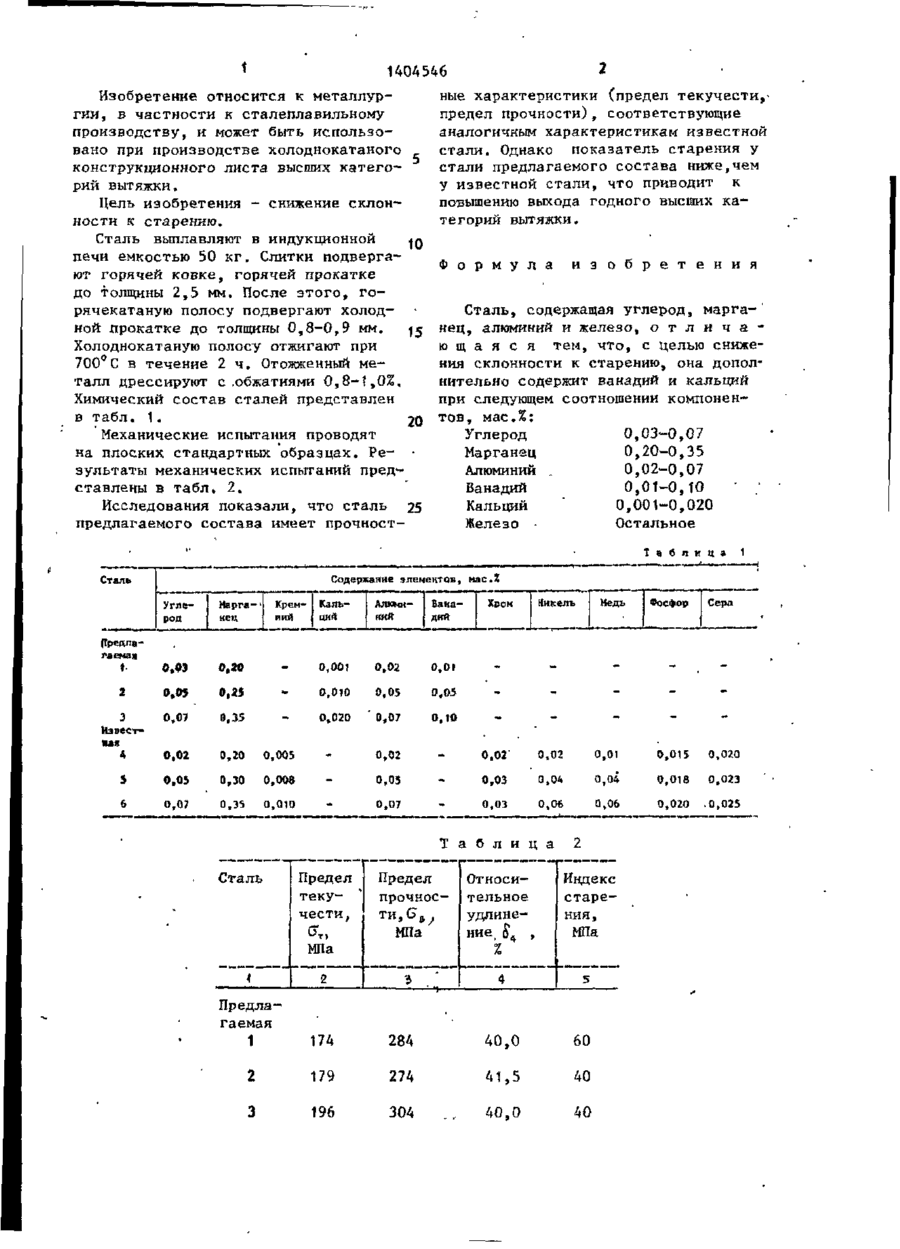

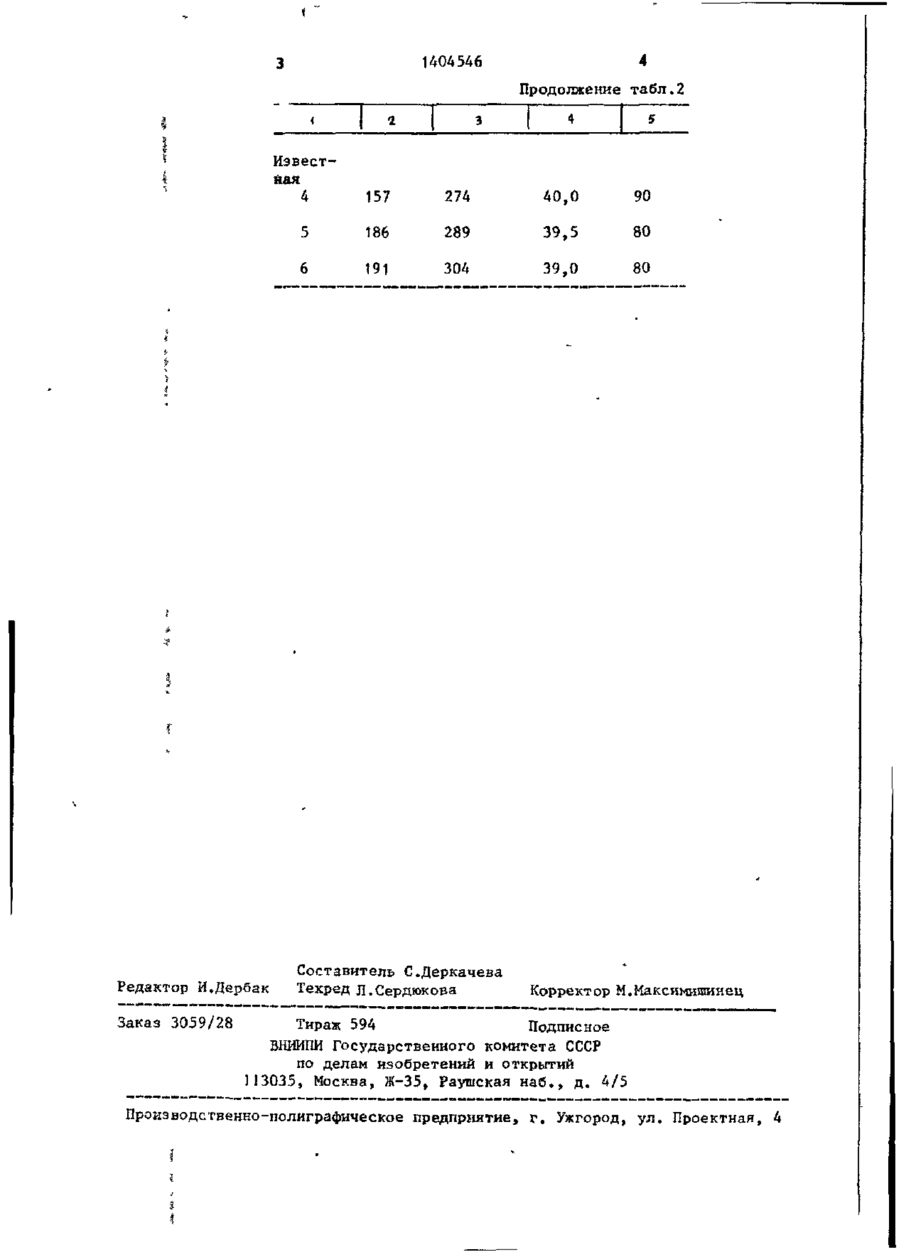

Изобретение относится к черной металлургии, в частности к сталеплавильному производству и может быть использовано при производстве холоднокатаного конструкционного листа высших категорий вытяжкь. Цель изобретения - снижение склонности к старению. Цель достигается тем, что в сталь дополнительно вводят ванадий и кальций при следующем соотношении компонентов, мас,%: углерод 0,03 0,07; марганец 0,20-0,35; алюминий • 0,02-0,07; ванадий 0,01-0,10,' кальций 0,001-0,020; железо - остальное. 2 табл. 9» І 1404546 ные характеристики (предел текучести,предел прочности), соответствующие аналогичным характеристикам известной стали. Однако показатель старения у стали предлагаемого состава ниже,чем у известной стали, что приводит к повышению выхода годного высших категорий вытяжки. Изобретение относится к металлургии, в частности к сталеплавильному производству, и может быть использовано при производстве холоднокатаного конструкционного листа высших категорий вытяжки. Цель изобретения - снижение склонности к старению. Сталь выплавляют в индукционной печи емкостью 50 кг. Слитки подвергают горячей ковке, горячей прокатке до толщины 2,5 мм. После этого, горячекатаную полосу подвергают холодной прокатке до толщины 0,8-0,9 мм. Холоднокатаную полосу отжигают при 700°С в течение 2 ч. Отожженный металл дрессируют с .обжатиями 0,8-t,0%, Химический состав сталей представлен в табл. 1. Ф о р м у л а и з о б р е т е н и я Сталь, содержащая углерод, марга-' нец, алюминий и железо, о т л и ч а ю щ а я с я тем, что, с целью снижения склонности к старению, она дополнительно содержит ванадий и кальций при следующем соотношении компонен20 тов, мас.%: Углерод 0,03-0,07 Механические испытания проводят Марганец 0,20-0,35 на плоских стандартных образцах. Ре- • Алюминий . О,02-0,07 зультаты механических испытаний предВанадий 0,01-0,10 ' / ставлены в табл, 2, Кальций ' 0,001-0,020 Исследования показали, что сталь 25 Железо • Остальное предлагаемого состава имеет прочностТ а б л и ц а Содержание элементов, м а с і Сталь Хром Никель 0,01 0,05 0,05 • о ,07 0,10 0,02' 0 ,02 0 ,01 0,015 0 ,020 0,03 0 0 ,04 0,018 0 ,023 0,03 0 ,06 0 ,06 0 ,020 .0 ,025 Кальций Алюннний Ванадий 0 ,001 0,02 0 0,0Ю 0 ,07 9 ,35 0,020 0 .02 0,20 0,005 5 0,05 0 ,30 0,008 0 ,05 6 0 ,07 0 ,35 0,010 0 ,07 Углерод Нарга-' ней 0.03 0,20 2 0.05 Э Известная 4 (Тредлагаемая 1 Кремпий 0 ,02 Т Сталь Предел текучести, СГ Т , МПа 2 Предлагаемая Предел прочнос а б л и ц а Недь 2 ти , Gв . МПа Относительное удлинение & 4 , Индекс старения, 3 4 5 % МПа 1 174 284 40,0 60 2 179 274 41 ,5 40 3 196 304 40,0 40 Фосфор Сера 1404546 Продолжение табл.2 і 2 3 4 5 Известная 4 40,0 90 186 289 39,5 80 6 Заказ 3059/28 274 5 Редактор И.Дербак 157 191 304 39,0 80 Составитель С.Деркачева Техред л.Сердюкова Корректор М.Максимишинец Тираж 594 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий П3035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
