Відсікач-вікновідкривач накладний-2

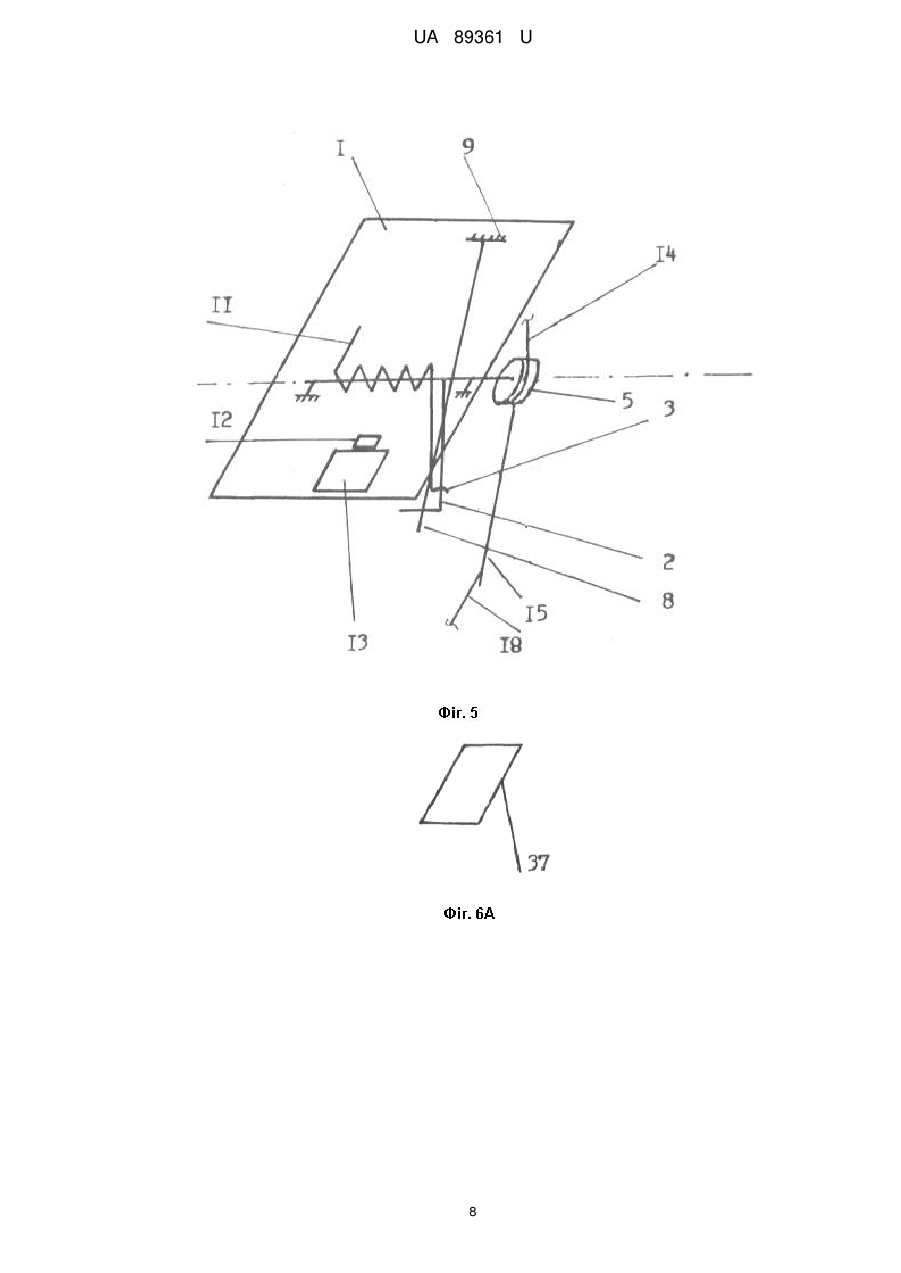

Реферат: UA 89361 U UA 89361 U 5 10 15 20 25 30 35 40 45 50 55 Заявляється корисна модель Відсікач-вікновідкривач накладний - 2, яка належить до приладів газової безпеки. В момент спрацювання газосигналізатора у випадку появи вибухонебезпечної концентрації газоповітряної суміші автоматично закривається загальний газовий кран та відкривається вікно для провітрювання приміщення. Не потребує врізання в газопровід. Аналог - Відсікач-вікновідкривач крановий накладний, призначений для автоматичного перекриття газового крана та відчинення вікна під час вибухонебезпечної загазованості приміщення. Не потребує врізання (Патент UА № 3808111, 25.12.2008, Бюл. № 24, 2008). Недоліком є складна будова накладного механізму. Найближчий аналог Відсікач-вікновідкривач накладний. Містить накладний крановий виконуючий механізм, який в окремому випадку виконання складається з станини, кронштейнів, електромагніту, прикріпленої до стрижня-вала з прикріпленою вилкою поворотної рукоятки, вузла потенційної енергії, який містить пружину або гирю, ще складається з притягуваної електромагнітом фіксуючої пластини, важеля, електропроводки. Містить віконний виконуючий механізм, який в окремому випадку виконання містить тросик, прикріплений до циліндричної форми вилки, інший кінець якого прикріплений до важеля, який іншим кінцем утримує у зачиненому положенні кватирку вікна, з’єднану з вузлом потенційної енергії, прикріпленим до стіни амбразури вікна, який містить пружину або гирю, містить блоки. Після спрацювання кранового виконуючого механізму кран закритий, якщо механізм було накладено на відкритий кран. Після спрацювання віконного виконуючого механізму вікно відкривається, якщо прикріплений до кватирки та амбразури механізм було встановлено в робоче положення (Патент UA № 53980, 25.10.2010, Бюл. № 20, 2010). Недоліком є обмеженість вибору передавальних пристосувань для приведення в дію виконуючих механізмів в окремих випадках використання корисної моделі. Відсікач-вікновідкривач накладний - 2 містить джерела енергії, передавальні пристосування, деталі і вузли, прикріплені до зачиненої кватирки чи рами і амбразури вікна та встановлені на відкритий кран. Після спрацювання пристрою вікно відчинене, кран закривається. Пристрій містить контактні або контактні поєднані з безконтактними передавальні пристосування. Отже містить станину, кронштейни, електромагніт, електропроводку, жорстко прикріплену до вала з жорстко прикріпленою вилкою поворотну рукоятку, вузли потенційної енергії, кожен з яких складається з пружини або гирі, містить притягувану електромагнітом фіксуючу пластину, важіль, тросик, який прикріплюється до циліндричної форми вилки, інший кінець якого прикріплюється до важеля, інший кінець якого утримує у зачиненому положенні кватирку, містить блоки. В іншому випадку виконання може містити станину, кронштейни, вилку, радіокерований двигун, важіль, утримуючий у зачиненому положенні кватирку, пружину або гирю, інший радіокерований двигун, радіопередавач. На станині встановлено вал, до якого прикріплена підпружинена Г-подібна поворотна рукоятка, або на яку замість пружини діє сила підвішеної гирі. На валу закріплена також вилка, накладена на кран. До станини рухомо прикріплено важіль, який накладається на Г-подібну рукоятку, він у робочому положенні утримується фіксуючою пластиною, спрацювання якої зумовлює електромагніт, який з допомогою електропроводки під'єднаний до газосигналізатора. Електромагніт виготовлений у вибухозахисному варіанті. До вилки прикріплено тросик, який проходить по блоках, прикріплених до стіни та прикріплений до кінця важеля, інший кінець якого утримує у зачиненому положенні кватирку, підпружинену, або до неї може бути прикріплений тросик, до іншого кінця якого прикріплено гирю. Тросик з гирею проходить по направляючих блоках, прикріплених до стіни. Під час спрацювання газосигналізатора спрацьовує електромагніт, притягує фіксуючу пластину, вона зісковзує з важеля, який відпускає підпружинену Г-подібну рукоятку, яка прокручує вал з вилкою, закриваючи кран. Одночасно вилка намотує тросик, інший кінець якого прикріплений до важеля, інший кінець якого утримує у зачиненому положенні кватирку вікна. Внаслідок намотування тросика зміщується кінець важеля, інший кінець якого зісковзує з підпружиненої кватирки, під дією пружини або гирі вона відчиняється. В окремому випадку виконання замість електромагніта, важелів, пружини або гирі кран закривається з допомогою відомого, часто застосовуваного радіокерованого двигуна, оснащеного вилкою і закріпленого на станині, прикріпленій до труби. Під час спрацювання сигналізатора загазованості спрацьовує радіопередавач і радіокерований двигун з допомогою вилки закриває кран. Інший радіокерований двигун обертовим рухом зміщує кінець важеля, утримуючого у зачиненому положенні підпружинену кватирку, внаслідок чого інший кінець важеля зісковзує з кватирки, вона відчиняється. 1 UA 89361 U 5 10 15 20 25 30 35 40 45 50 55 На фіг. 1 зображено схематично механізм, який накладається на кран. В дію приводиться контактним пристосуванням. Стан готовності спрацювати. На фіг. 2 - механізм, який накладається на кран. В дію приводиться безконтактним пристосуванням 2А. Стан готовності спрацювати. На фіг. 3 - механізм пристрою в стані готовності спрацювати з допомогою контактних пристосувань, щоб закрити кран та відчинити вікно. На фіг. 4, 4А, 4Б - механізм пристрою в стані готовності спрацювати з допомогою контактнобезконтактного пристосування, щоб закрити кран та відчинити вікно. На фіг. 5 - механізм, який накладається на кран. В дію приведений контактним пристосуванням. На фіг. 6 - механізм, який накладається на кран. В дію приведений з допомогою безконтактного пристосування 37. На фіг. 7 - механізм пристрою, який спрацював з допомогою контактних пристосувань, кран закритий, вікно відчинене. На фіг. 8 - механізм пристрою, який спрацював з допомогою контактно-безконтактним пристосувань, кран закритий, вікно відчинене. На кресленнях позначено: Станина 1, Г-подібна поворотна рукоятка 2, відгалуження пружинне 3, стійка 4, вилка 5, вал 6, пружина 7, важіль 8, кронштейн 9, стійка 10, відгалуження пружинне 11, фіксуюча пластина 12, електромагніт 13, тросик 14, стержня 15, труба газова 16, край рукоятки газового крана 17, тросик 18, кронштейн 19, блок 20, закріплений у стіні кронштейн 21, блок 22, гиря 23, закріплений у стіні обмежувач руху гирі 24, закріплений у стіні кронштейн 25, блок 26, важіль 27, вісь важеля 28, стіна амбразури вікна 29, кватирка 30, тросик 31, блок 32, гиря 33, обмежувач руху гирі 34, пружина 35, радіокерований двигун 36, радіопередавач 37, радіокерований двигун 38. Г-подібна рукоятка 2 та вилка 5 прикріплені до вала 6, який встановлено на стійках 4 і 10, прикріплених до станини 1. До кронштейна 9 рухомо прикріплений важіль 8. Рухомо до станини 1 прикріплена і фіксуюча пластина 12, притягувана прикріпленим до станини 1 електромагнітом 13. До вилки циліндричної форми 5 прикріплено тросик 14, інший кінець якого прикріплений до важеля 27, який з допомогою осі 28, закріпленої в стіні амбразури 29, прикріплений до стіни амбразури 29. Тросик 14 проходить через блок 26, який знаходиться на кронштейні 25. Вилка 5 накладена на відкритий кран, а важіль 27 коротшим плечем утримує у зачиненому положенні віконну кватирку 30. На вал 6 може бути надіто пружину 7, відгалуження якої 3 накладене на рукоятку 2, і щоб, незважаючи на тиск пружини 7, рукоятка 2 залишалась в положенні, яке відповідає положенню рукоятки 17 відкритого газового крана, на рукоятку 2 накладається важіль 8, на який накладається фіксуюча пластина 12. Отже кран залишається відкритим завдяки фіксуючій дії на важіль 8 пластини 12. Коли від газосигналізатора (на фіг. не показано) з допомогою електропроводки (на фіг. не показано) надійде струм до електромагніта 13, він притягне пластину 12, вона звільняє важіль 8, який звільняє рукоятку 2, яка, будучи підпружиненою, прокручує вал 6, який прокручує прикріплену вилку 5, яка прокручує рукоятку 17 крана в положення "закрито". Одночасно вилка 5 намотує прикріплений тросик 14, який зміщує важіль 27, коротше плече, інший кінець якого зсувається з підпружиненої кватирки 30, внаслідок дії пружини 35 кватирка 30 відчиняється. Роботу пружин 7 і 35 можна замінити роботою гир 23 і 33. Гиря 23 з допомогою тросика 18, який проходить по блоках 20 і 22, прикріплена до стержня 15, який угвинчений у вилку 5. Вилка 5 накладена на відкритий кран, а важіль 27 коротшим плечем утримує у зачиненому положенні віконну кватирку 30. Щоб, незважаючи на тиск гирі 23, вилка 5 залишалась в положенні, яке відповідає положенню рукоятки 17 відкритого крана, на рукоятку 2 накладається важіль 8, на який накладається фіксуюча пластина 12. Отже кран залишається відкритим завдяки фіксуючій дії на важіль 8 пластини 12. Коли від газосигналізатора (на фіг. не показано) з допомогою електропроводки (на фіг. не показано) надійде струм до електромагніту 13, він притягне пластину 12, вона звільняє важіль 8, який звільняє рукоятку 2, яка прикріплена до вала 6, до якого прикріплена також вилка 5, у яку угвинчений стержень 15, до якого з допомогою тросика 18 прикріплена гиря 23, отже вилка 5 прокручує рукоятку 17 крана в положення "закрито". Одночасно вилка 5 намотує прикріплений тросик 14, який зміщує важіль 27, інший кінець якого зсувається з зачиненої кватирки 30, до якої прикріплено тросик 31, який проходить через блок 32, і до якого прикріплена гиря 33, яка після зупинення дії зовнішньої сили своєю вагою відчиняє кватирку 30. Обмежувачі 24 і 34 оберігають механізм від поломки. 2 UA 89361 U 5 10 15 В окремому випадку виконання відсікача-вікновідкривача накладного - 2 до станини 1 прикріплено радіокерований двигун 36, який з допомогою вала 6 прокручує вилку 5 під час спрацювання радіопередавача 37, вилка 5 прокручує рукоятку 17 крана в положення "закрито". Спрацьовує також радіокерований двигун 38, який зміщує важіль 27, інший кінець якого зсувається із зачиненої кватирки 30, яка відчиняється під тиском пружини 35 або гирі 33. Радіопередавач спрацьовує під час появи електроструму на клемах газосигналізатора (на фіг. не показано), з використанням пристрою, перетворюючого електрострум (на фіг. не показано) на придатний для спрацювання вибраного радіопередавача. Вилка 5, зайнявши положення "закрито", розмикає електричне коло радіокерованого двигуна 36. Важіль 27, зсунувшись із кватирки 30, розмикає електричне коло радіокерованого двигуна 38. Існує думка, що вікновідкривач із контактним передавальним пристосуванням, а саме із електропроводкою, електромагнітом, тросиком, який намотує вилка, дешевший, надійніший. Адже більша кількість складних приладів, наявність гальванічних елементів, які з-за різних причин інколи стають непридатними швидше, ніж передбачається, свідчать про меншу надійність безконтактного пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 1. Відсікач-вікновідкривач накладний, що містить джерела енергії, передавальні пристосування та деталі і вузли, прикріплені до зачиненої кватирки чи рами і амбразури вікна та встановлені на відкритий кран, після спрацювання пристрою вікно відчинене, кран закривається, який відрізняється тим, що містить контактні або контактні поєднані з безконтактними передавальні пристосування. 2. Відсікач-вікновідкривач накладний за п. 1, який відрізняється тим, що містить станину, кронштейни, електромагніт, електропроводку, жорстко прикріплену до вала з жорстко прикріпленою вилкою поворотну рукоятку, вузли потенційної енергії, кожен з яких складається з пружини або гирі, містить притягувану електромагнітом фіксуючу пластину, важіль, тросик, який прикріплюється до циліндричної форми вилки, інший кінець якого прикріплюється до важеля, інший кінець якого утримує у зачиненому положенні кватирку, містить блоки. 3. Відсікач-вікновідкривач накладний за п. 1, який відрізняється тим, що містить станину, кронштейни, вилку, радіокерований двигун, важіль, утримуючий у зачиненому положенні кватирку, пружину або гирю, інший радіокерований двигун, радіопередавач. 3 UA 89361 U 4 UA 89361 U 5 UA 89361 U 6 UA 89361 U 7 UA 89361 U 8 UA 89361 U 9 UA 89361 U 10 UA 89361 U 11 UA 89361 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12
