Відсікач-вікновідкривач накладний

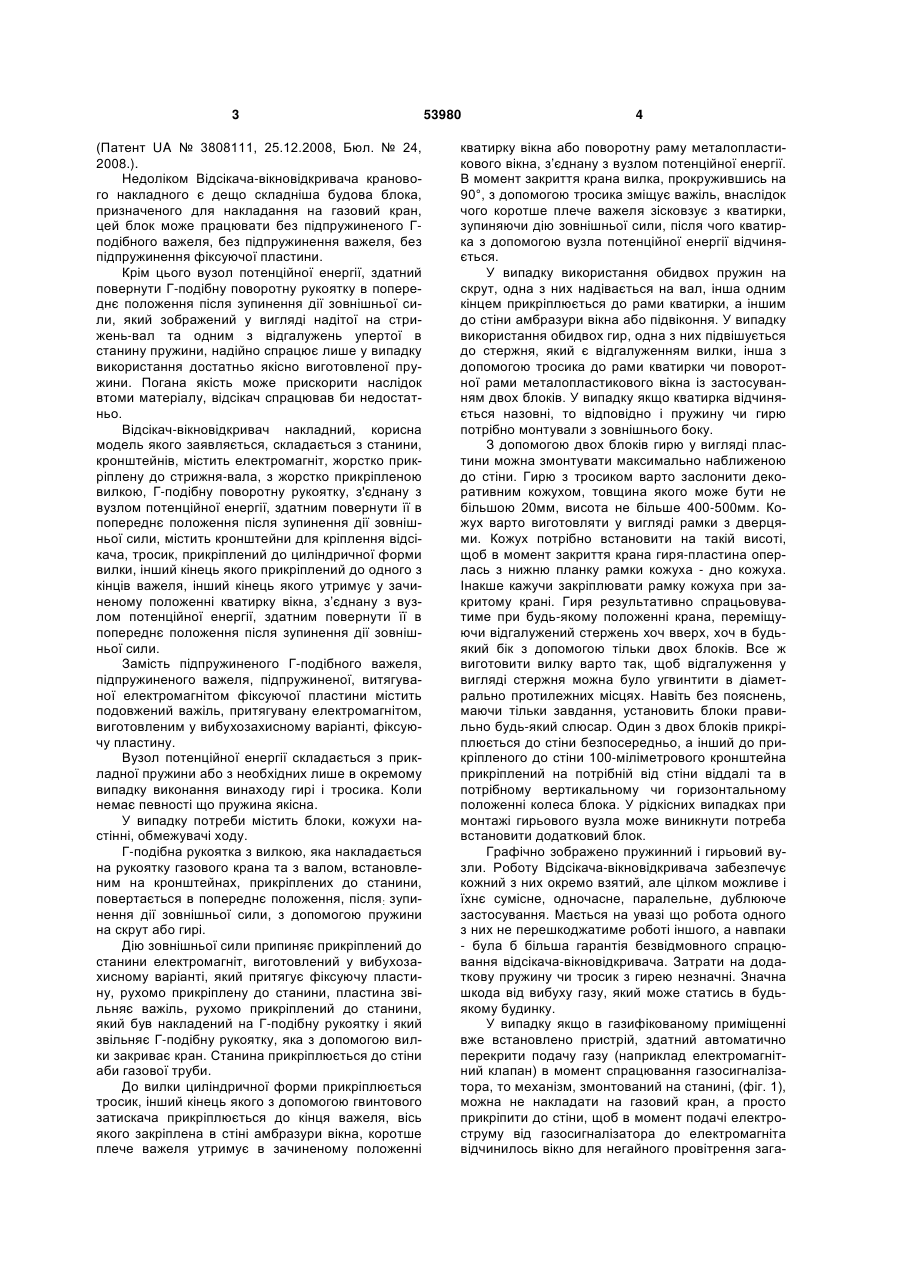

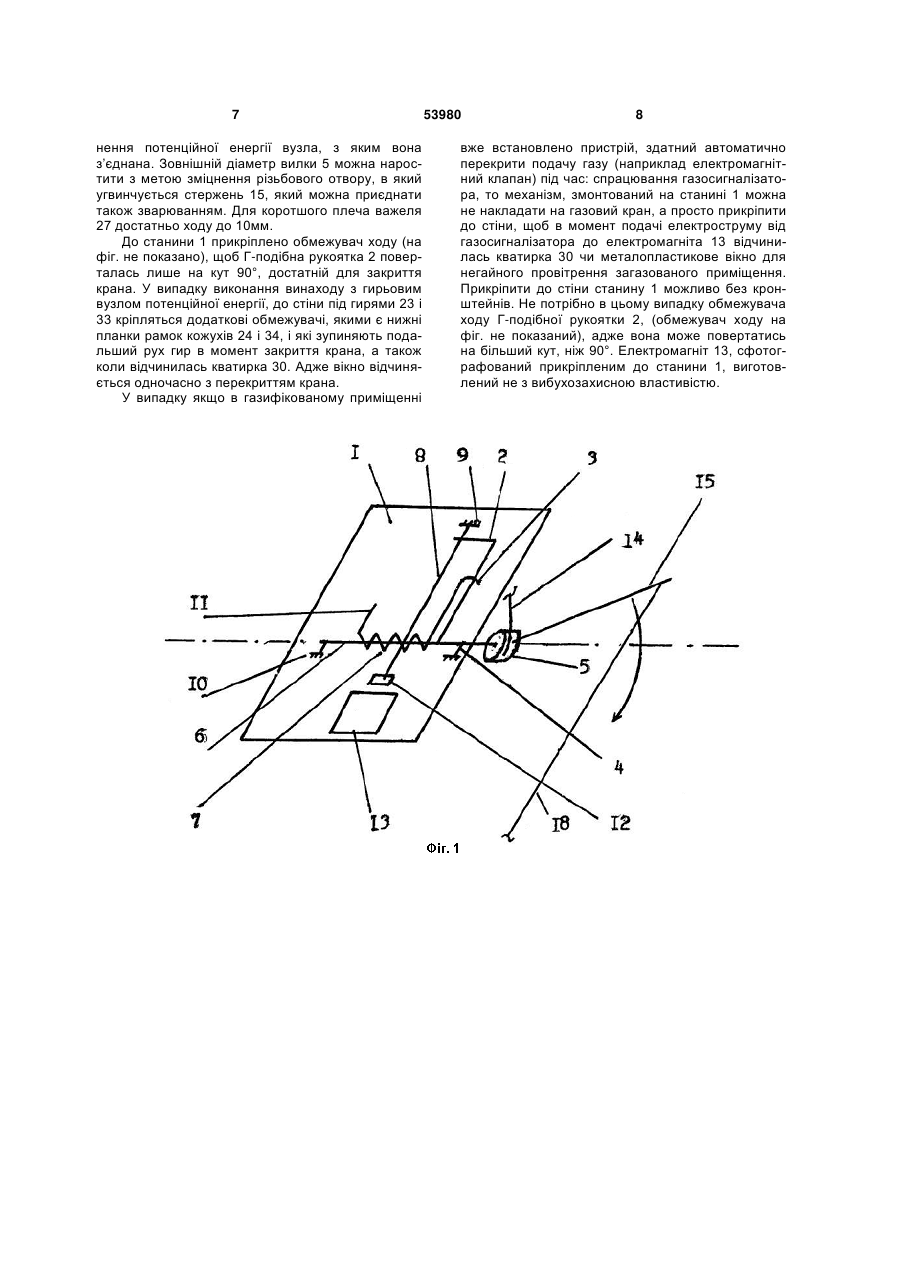

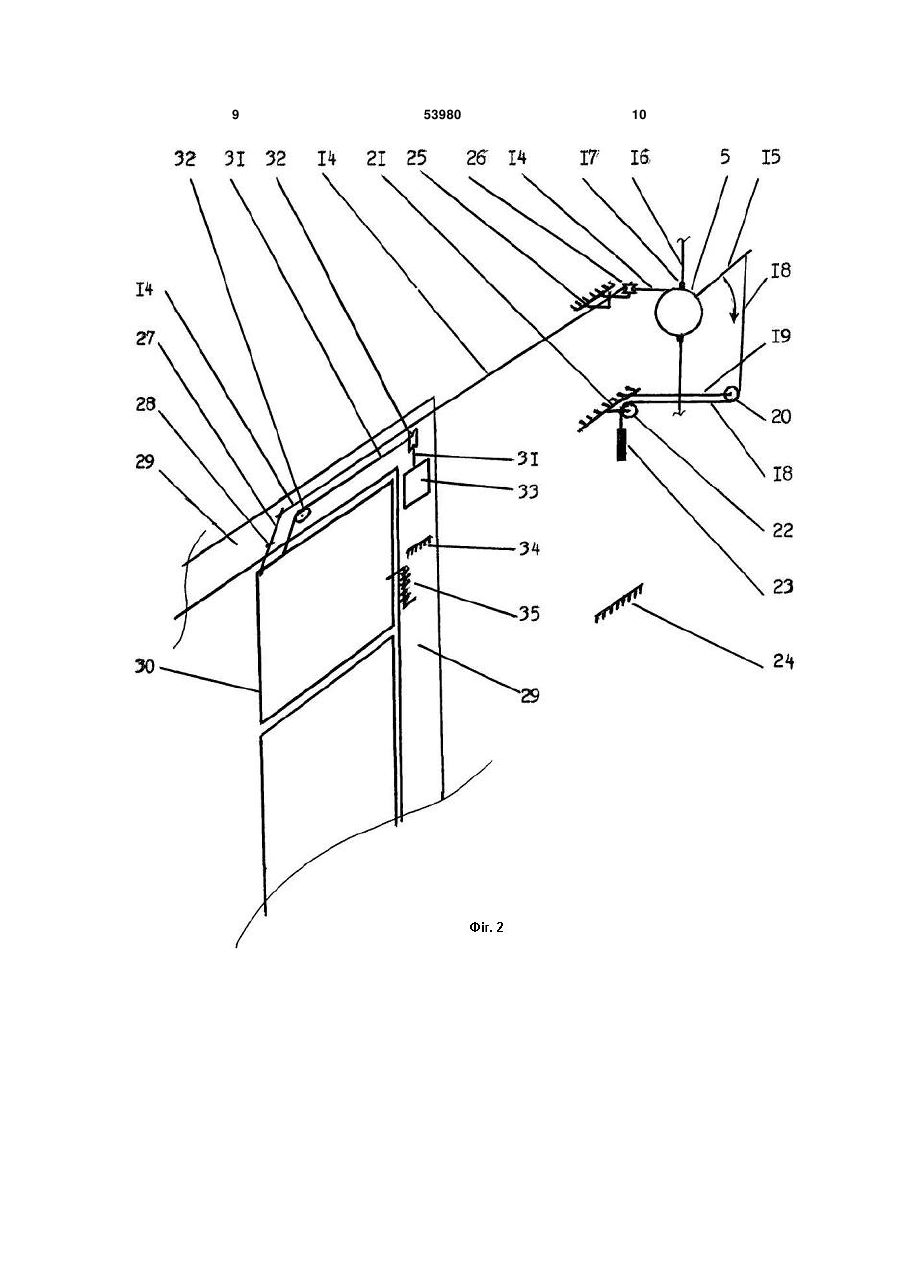

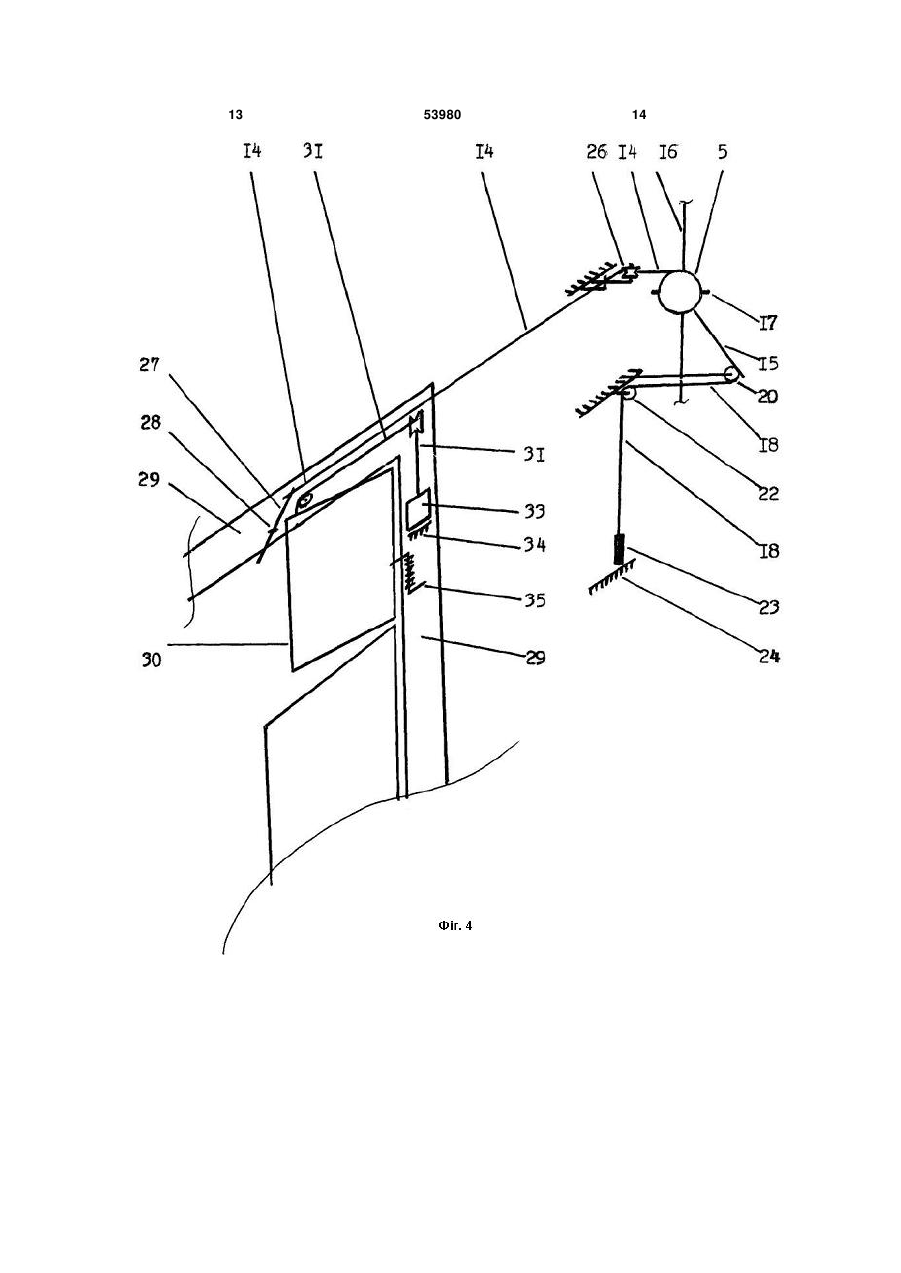

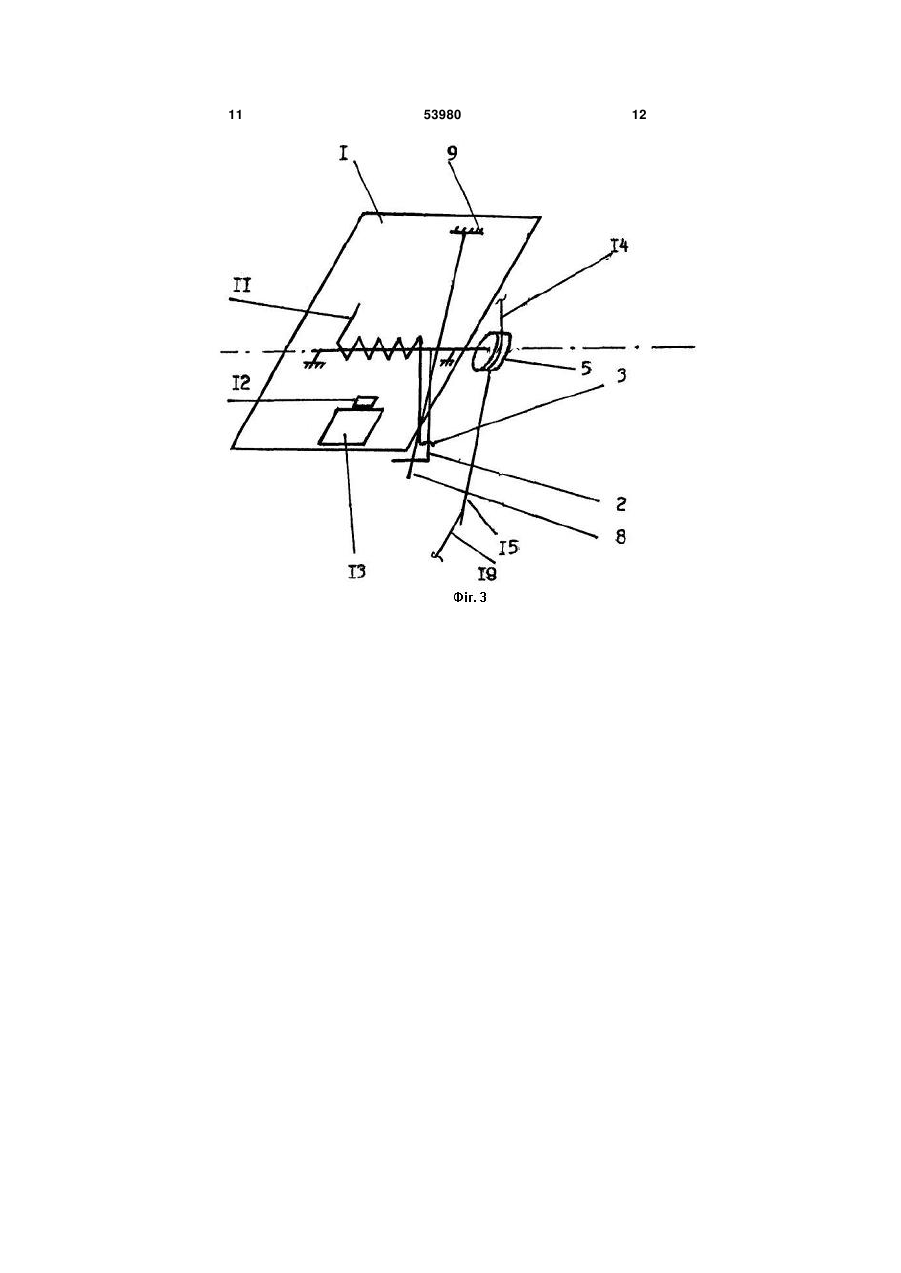

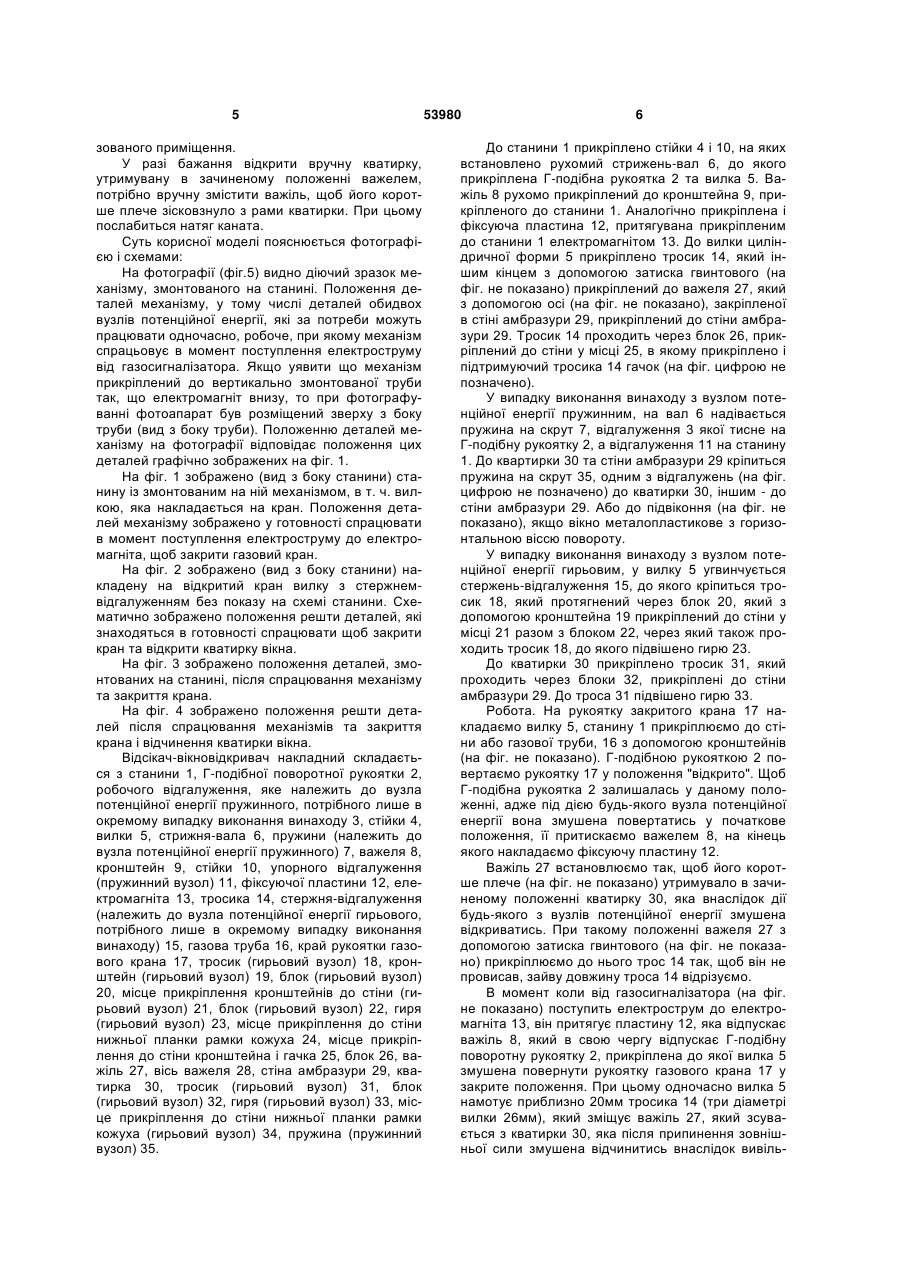

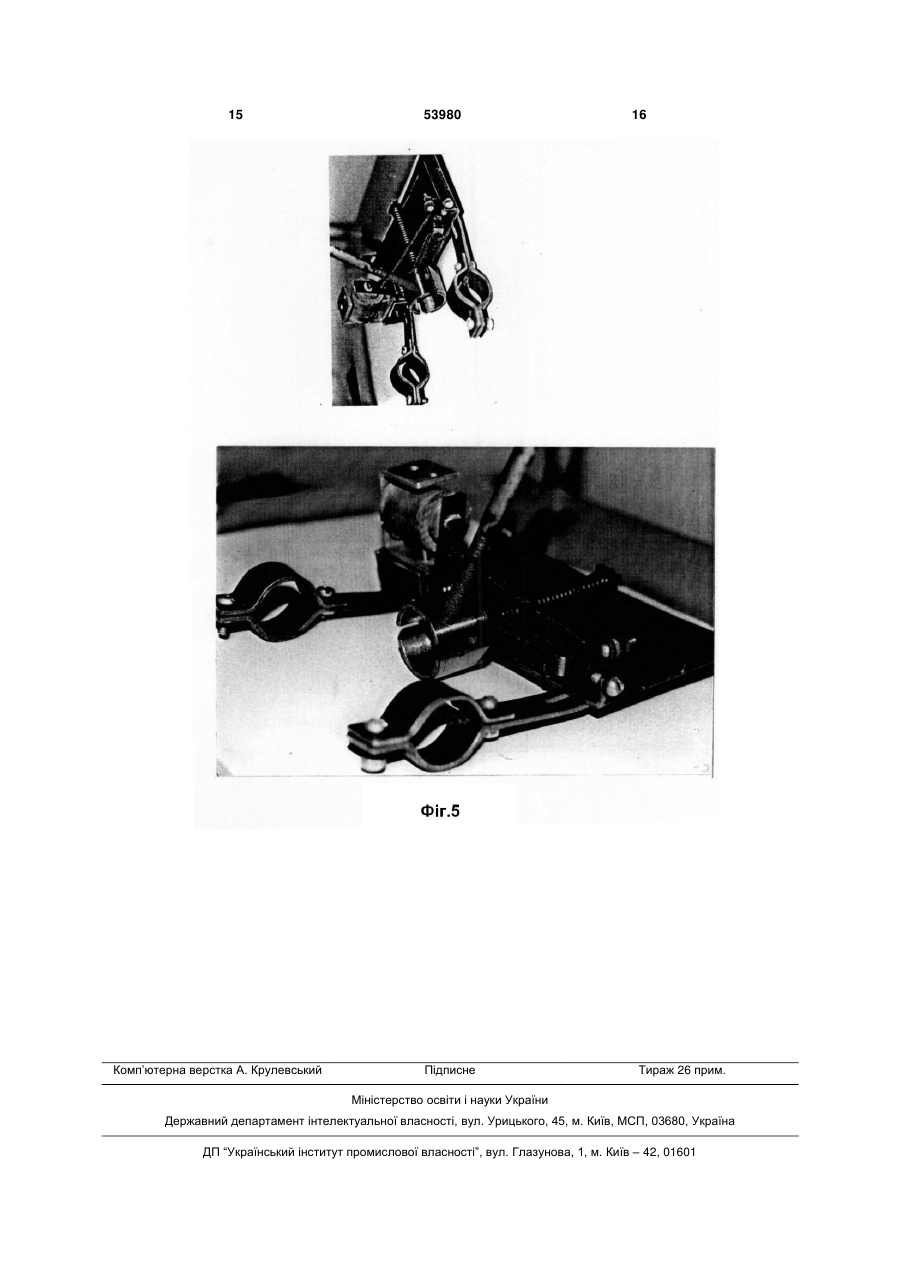

1. Відсікач-вікновідкривач накладний, що містить станину, кронштейни, електромагніт, жорстко прикріплену до стрижня-вала з жорстко прикріпленою вилкою поворотну рукоятку, вузол потенційної енергії, повертаючий деталь пристрою в попереднє положення після зупинення дії зовнішньої сили, притягувану електромагнітом, виготовленим у вибухозахисному варіанті, фіксуючу пластину, тросик, прикріплений до циліндричної форми вилки, інший кінець якого прикріплений до важеля, інший кінець якого утримує у зачиненому положенні кватирку, з'єднану з вузлом потенційної енергії, прикріпленим до стіни амбразури вікна, який відрізняється тим, що містить лише один подовжений U 1 3 (Патент UA № 3808111, 25.12.2008, Бюл. № 24, 2008.). Недоліком Відсікача-вікновідкривача кранового накладного є дещо складніша будова блока, призначеного для накладання на газовий кран, цей блок може працювати без підпружиненого Гподібного важеля, без підпружинення важеля, без підпружинення фіксуючої пластини. Крім цього вузол потенційної енергії, здатний повернути Г-подібну поворотну рукоятку в попереднє положення після зупинення дії зовнішньої сили, який зображений у вигляді надітої на стрижень-вал та одним з відгалужень упертої в станину пружини, надійно спрацює лише у випадку використання достатньо якісно виготовленої пружини. Погана якість може прискорити наслідок втоми матеріалу, відсікач спрацював би недостатньо. Відсікач-вікновідкривач накладний, корисна модель якого заявляється, складається з станини, кронштейнів, містить електромагніт, жорстко прикріплену до стрижня-вала, з жорстко прикріпленою вилкою, Г-подібну поворотну рукоятку, з'єднану з вузлом потенційної енергії, здатним повернути її в попереднє положення після зупинення дії зовнішньої сили, містить кронштейни для кріплення відсікача, тросик, прикріплений до циліндричної форми вилки, інший кінець якого прикріплений до одного з кінців важеля, інший кінець якого утримує у зачиненому положенні кватирку вікна, з’єднану з вузлом потенційної енергії, здатним повернути її в попереднє положення після зупинення дії зовнішньої сили. Замість підпружиненого Г-подібного важеля, підпружиненого важеля, підпружиненої, витягуваної електромагнітом фіксуючої пластини містить подовжений важіль, притягувану електромагнітом, виготовленим у вибухозахисному варіанті, фіксуючу пластину. Вузол потенційної енергії складається з прикладної пружини або з необхідних лише в окремому випадку виконання винаходу гирі і тросика. Коли немає певності що пружина якісна. У випадку потреби містить блоки, кожухи настінні, обмежувачі ходу. Г-подібна рукоятка з вилкою, яка накладається на рукоятку газового крана та з валом, встановленим на кронштейнах, прикріплених до станини, повертається в попереднє положення, після: зупинення дії зовнішньої сили, з допомогою пружини на скрут або гирі. Дію зовнішньої сили припиняє прикріплений до станини електромагніт, виготовлений у вибухозахисному варіанті, який притягує фіксуючу пластину, рухомо прикріплену до станини, пластина звільняє важіль, рухомо прикріплений до станини, який був накладений на Г-подібну рукоятку і який звільняє Г-подібну рукоятку, яка з допомогою вилки закриває кран. Станина прикріплюється до стіни аби газової труби. До вилки циліндричної форми прикріплюється тросик, інший кінець якого з допомогою гвинтового затискача прикріплюється до кінця важеля, вісь якого закріплена в стіні амбразури вікна, коротше плече важеля утримує в зачиненому положенні 53980 4 кватирку вікна або поворотну раму металопластикового вікна, з’єднану з вузлом потенційної енергії. В момент закриття крана вилка, прокружившись на 90°, з допомогою тросика зміщує важіль, внаслідок чого коротше плече важеля зісковзує з кватирки, зупиняючи дію зовнішньої сили, після чого кватирка з допомогою вузла потенційної енергії відчиняється. У випадку використання обидвох пружин на скрут, одна з них надівається на вал, інша одним кінцем прикріплюється до рами кватирки, а іншим до стіни амбразури вікна або підвіконня. У випадку використання обидвох гир, одна з них підвішується до стержня, який є відгалуженням вилки, інша з допомогою тросика до рами кватирки чи поворотної рами металопластикового вікна із застосуванням двох блоків. У випадку якщо кватирка відчиняється назовні, то відповідно і пружину чи гирю потрібно монтували з зовнішнього боку. З допомогою двох блоків гирю у вигляді пластини можна змонтувати максимально наближеною до стіни. Гирю з тросиком варто заслонити декоративним кожухом, товщина якого може бути не більшою 20мм, висота не більше 400-500мм. Кожух варто виготовляти у вигляді рамки з дверцями. Кожух потрібно встановити на такій висоті, щоб в момент закриття крана гиря-пластина оперлась з нижню планку рамки кожуха - дно кожуха. Інакше кажучи закріплювати рамку кожуха при закритому крані. Гиря результативно спрацьовуватиме при будь-якому положенні крана, переміщуючи відгалужений стержень хоч вверх, хоч в будьякий бік з допомогою тільки двох блоків. Все ж виготовити вилку варто так, щоб відгалуження у вигляді стержня можна було угвинтити в діаметрально протилежних місцях. Навіть без пояснень, маючи тільки завдання, установить блоки правильно будь-який слюсар. Один з двох блоків прикріплюється до стіни безпосередньо, а інший до прикріпленого до стіни 100-міліметрового кронштейна прикріплений на потрібній від стіни віддалі та в потрібному вертикальному чи горизонтальному положенні колеса блока. У рідкісних випадках при монтажі гирьового вузла може виникнути потреба встановити додатковий блок. Графічно зображено пружинний і гирьовий вузли. Роботу Відсікача-вікновідкривача забезпечує кожний з них окремо взятий, але цілком можливе і їхнє сумісне, одночасне, паралельне, дублююче застосування. Мається на увазі що робота одного з них не перешкоджатиме роботі іншого, а навпаки - була б більша гарантія безвідмовного спрацювання відсікача-вікновідкривача. Затрати на додаткову пружину чи тросик з гирею незначні. Значна шкода від вибуху газу, який може статись в будьякому будинку. У випадку якщо в газифікованому приміщенні вже встановлено пристрій, здатний автоматично перекрити подачу газу (наприклад електромагнітний клапан) в момент спрацювання газосигналізатора, то механізм, змонтований на станині, (фіг. 1), можна не накладати на газовий кран, а просто прикріпити до стіни, щоб в момент подачі електроструму від газосигналізатора до електромагніта відчинилось вікно для негайного провітрення зага 5 зованого приміщення. У разі бажання відкрити вручну кватирку, утримувану в зачиненому положенні важелем, потрібно вручну змістити важіль, щоб його коротше плече зісковзнуло з рами кватирки. При цьому послабиться натяг каната. Суть корисної моделі пояснюється фотографією і схемами: На фотографії (фіг.5) видно діючий зразок механізму, змонтованого на станині. Положення деталей механізму, у тому числі деталей обидвох вузлів потенційної енергії, які за потреби можуть працювати одночасно, робоче, при якому механізм спрацьовує в момент поступлення електроструму від газосигналізатора. Якщо уявити що механізм прикріплений до вертикально змонтованої труби так, що електромагніт внизу, то при фотографуванні фотоапарат був розміщений зверху з боку труби (вид з боку труби). Положенню деталей механізму на фотографії відповідає положення цих деталей графічно зображених на фіг. 1. На фіг. 1 зображено (вид з боку станини) станину із змонтованим на ній механізмом, в т. ч. вилкою, яка накладається на кран. Положення деталей механізму зображено у готовності спрацювати в момент поступлення електроструму до електромагніта, щоб закрити газовий кран. На фіг. 2 зображено (вид з боку станини) накладену на відкритий кран вилку з стержнемвідгалуженням без показу на схемі станини. Схематично зображено положення решти деталей, які знаходяться в готовності спрацювати щоб закрити кран та відкрити кватирку вікна. На фіг. 3 зображено положення деталей, змонтованих на станині, після спрацювання механізму та закриття крана. На фіг. 4 зображено положення решти деталей після спрацювання механізмів та закриття крана і відчинення кватирки вікна. Відсікач-вікновідкривач накладний складається з станини 1, Г-подібної поворотної рукоятки 2, робочого відгалуження, яке належить до вузла потенційної енергії пружинного, потрібного лише в окремому випадку виконання винаходу 3, стійки 4, вилки 5, стрижня-вала 6, пружини (належить до вузла потенційної енергії пружинного) 7, важеля 8, кронштейн 9, стійки 10, упорного відгалуження (пружинний вузол) 11, фіксуючої пластини 12, електромагніта 13, тросика 14, стержня-відгалуження (належить до вузла потенційної енергії гирьового, потрібного лише в окремому випадку виконання винаходу) 15, газова труба 16, край рукоятки газового крана 17, тросик (гирьовий вузол) 18, кронштейн (гирьовий вузол) 19, блок (гирьовий вузол) 20, місце прикріплення кронштейнів до стіни (гирьовий вузол) 21, блок (гирьовий вузол) 22, гиря (гирьовий вузол) 23, місце прикріплення до стіни нижньої планки рамки кожуха 24, місце прикріплення до стіни кронштейна і гачка 25, блок 26, важіль 27, вісь важеля 28, стіна амбразури 29, кватирка 30, тросик (гирьовий вузол) 31, блок (гирьовий вузол) 32, гиря (гирьовий вузол) 33, місце прикріплення до стіни нижньої планки рамки кожуха (гирьовий вузол) 34, пружина (пружинний вузол) 35. 53980 6 До станини 1 прикріплено стійки 4 і 10, на яких встановлено рухомий стрижень-вал 6, до якого прикріплена Г-подібна рукоятка 2 та вилка 5. Важіль 8 рухомо прикріплений до кронштейна 9, прикріпленого до станини 1. Аналогічно прикріплена і фіксуюча пластина 12, притягувана прикріпленим до станини 1 електромагнітом 13. До вилки циліндричної форми 5 прикріплено тросик 14, який іншим кінцем з допомогою затиска гвинтового (на фіг. не показано) прикріплений до важеля 27, який з допомогою осі (на фіг. не показано), закріпленої в стіні амбразури 29, прикріплений до стіни амбразури 29. Тросик 14 проходить через блок 26, прикріплений до стіни у місці 25, в якому прикріплено і підтримуючий тросика 14 гачок (на фіг. цифрою не позначено). У випадку виконання винаходу з вузлом потенційної енергії пружинним, на вал 6 надівається пружина на скрут 7, відгалуження 3 якої тисне на Г-подібну рукоятку 2, а відгалуження 11 на станину 1. До квартирки 30 та стіни амбразури 29 кріпиться пружина на скрут 35, одним з відгалужень (на фіг. цифрою не позначено) до кватирки 30, іншим - до стіни амбразури 29. Або до підвіконня (на фіг. не показано), якщо вікно металопластикове з горизонтальною віссю повороту. У випадку виконання винаходу з вузлом потенційної енергії гирьовим, у вилку 5 угвинчується стержень-відгалуження 15, до якого кріпиться тросик 18, який протягнений через блок 20, який з допомогою кронштейна 19 прикріплений до стіни у місці 21 разом з блоком 22, через який також проходить тросик 18, до якого підвішено гирю 23. До кватирки 30 прикріплено тросик 31, який проходить через блоки 32, прикріплені до стіни амбразури 29. До троса 31 підвішено гирю 33. Робота. На рукоятку закритого крана 17 накладаємо вилку 5, станину 1 прикріплюємо до стіни або газової труби, 16 з допомогою кронштейнів (на фіг. не показано). Г-подібною рукояткою 2 повертаємо рукоятку 17 у положення "відкрито". Щоб Г-подібна рукоятка 2 залишалась у даному положенні, адже під дією будь-якого вузла потенційної енергії вона змушена повертатись у початкове положення, її притискаємо важелем 8, на кінець якого накладаємо фіксуючу пластину 12. Важіль 27 встановлюємо так, щоб його коротше плече (на фіг. не показано) утримувало в зачиненому положенні кватирку 30, яка внаслідок дії будь-якого з вузлів потенційної енергії змушена відкриватись. При такому положенні важеля 27 з допомогою затиска гвинтового (на фіг. не показано) прикріплюємо до нього трос 14 так, щоб він не провисав, зайву довжину троса 14 відрізуємо. В момент коли від газосигналізатора (на фіг. не показано) поступить електрострум до електромагніта 13, він притягує пластину 12, яка відпускає важіль 8, який в свою чергу відпускає Г-подібну поворотну рукоятку 2, прикріплена до якої вилка 5 змушена повернути рукоятку газового крана 17 у закрите положення. При цьому одночасно вилка 5 намотує приблизно 20мм тросика 14 (три діаметрі вилки 26мм), який зміщує важіль 27, який зсувається з кватирки 30, яка після припинення зовнішньої сили змушена відчинитись внаслідок вивіль 7 нення потенційної енергії вузла, з яким вона з’єднана. Зовнішній діаметр вилки 5 можна наростити з метою зміцнення різьбового отвору, в який угвинчується стержень 15, який можна приєднати також зварюванням. Для коротшого плеча важеля 27 достатньо ходу до 10мм. До станини 1 прикріплено обмежувач ходу (на фіг. не показано), щоб Г-подібна рукоятка 2 поверталась лише на кут 90°, достатній для закриття крана. У випадку виконання винаходу з гирьовим вузлом потенційної енергії, до стіни під гирями 23 і 33 кріпляться додаткові обмежувачі, якими є нижні планки рамок кожухів 24 і 34, і які зупиняють подальший рух гир в момент закриття крана, а також коли відчинилась кватирка 30. Адже вікно відчиняється одночасно з перекриттям крана. У випадку якщо в газифікованому приміщенні 53980 8 вже встановлено пристрій, здатний автоматично перекрити подачу газу (наприклад електромагнітний клапан) під час: спрацювання газосигналізатора, то механізм, змонтований на станині 1 можна не накладати на газовий кран, а просто прикріпити до стіни, щоб в момент подачі електроструму від газосигналізатора до електромагніта 13 відчинилась кватирка 30 чи металопластикове вікно для негайного провітрення загазованого приміщення. Прикріпити до стіни станину 1 можливо без кронштейнів. Непотрібно в цьому випадку обмежувача ходу Г-подібної рукоятки 2, (обмежувач ходу на фіг. не показаний), адже вона може повертатись на більший кут, ніж 90°. Електромагніт 13, сфотографований прикріпленим до станини 1, виготовлений не з вибухозахисною властивістю. 9 53980 10 11 53980 12 13 53980 14 15 Комп’ютерна верстка А. Крулевський 53980 Підписне 16 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
