Номер патенту: 99522

Опубліковано: 27.08.2012

Автор: Скомсволд Аге Джорген

Є ще 6 сторінок.

Дивитися все сторінки або завантажити PDF файл.

Формула / Реферат

1. Пристрій (107) для передачі тепла між охолоджувальним текучим середовищем і нагрівальним текучим середовищем, який містить принаймні дві підвішені дугоподібні канальні конструкції (107), розміщені радіально й врівноважені відносно осі обертання, і засіб для обертання дугоподібних канальних конструкцій (107), в якому кожна дугоподібна канальна конструкція (107) містить кілька дугоподібних каналів (104, 105, 108, 109), які проходять від осі обертання до периферії пристрою і знов назад, причому дугоподібні канали (107) з'єднуються з відповідними впускними (102, 101) і випускними каналами (112, 111) на осі обертання для транспортування зазначених текучих середовищ через дугоподібні канали (104, 105, 108, 109), причому принаймні один з каналів (104, 105) з кожної дугоподібної канальної конструкції (107) до периферії (107) перебуває у тепловому контакті один з одним, утворюючи принаймні один теплообмінник (106), в якому один з каналів (105) містить охолоджувальне текуче середовище, в якому тепло виробляється через відцентрове стиснення у каналі (105), причому тепло передається у нагрівальне текуче середовище з нижчою температурою у другому каналі (104), причому нагрівальне текуче середовище перед випускним каналом (111) стискається теплом, одержаним з теплообмінника (106), і в якому використовується тепло у нагрівальному текучому середовищі та/або охолоджувальному текучому середовищі, який відрізняється тим, що дугоподібні канальні конструкції (107) обертаються як один вузол, і пристрій містить засоби для підвищення тиску охолоджувального текучого середовища перед впускним каналом (102), щоб компенсувати втрату тепла у теплообміннику (106).

2. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також вал (103), підвішений у підшипниках (113), який служить опорою зазначеним дугоподібним канальним конструкціям (107), який містить впускні канали (101, 102), що відгалужуються у кілька опускних каналів (104, 105), які утворюють еквівалентне число теплообмінників (106), які ведуть від вала дугоподібними канальними конструкціями до периферії (107), причому зазначені впускні канали (101, 102) подають текуче середовище у зазначені теплообмінники (106).

3. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також кілька підйомних каналів для охолоджувального текучого середовища (109) і нагрівального текучого середовища (108), які з'єднуються з відповідною кількістю опускних каналів (104, 105) для текучого середовища на периферії (107) зазначеним теплообмінником (106), і підйомні канали адаптовані для відведення текучого середовища з теплообмінників (106), при цьому підйомні канали (108.109) з'єднуються у відгалуженнях з випускним каналом охолоджувального текучого середовища (112) і нагрівального текучого середовища (111) у валу (110).

4. Пристрій за п. 1, який відрізняється тим, що зазначені дугоподібні канальні конструкції повністю або частково зігнені радіально назад у напрямку обертання.

5. Пристрій за п. 1, який відрізняється тим, що рідке текуче середовище додається у розпиленому вигляді безпосередньо в охолоджувальне текуче середовище з випускного каналу і назовні до периферії 107, де рідина відділяється від охолоджувального текучого середовища і проводиться далі на кілька сопел по усій периферії з осадженим матеріалом і певним охолоджувальним текучим середовищем.

6. Пристрій за п. 1 або 5, який відрізняється тим, що зазначений пристрій містить прикріплену захисну камеру з низьким тиском всередині, яка розміщена на підшипниках на валу, й ущільнення проти дугоподібної канальної конструкції на впуску й випуску, причому захисний корпус оточує зазначені дугоподібні канальні конструкції, а до захисного корпуса прикріплений дископодібний дифузор, який розміщений зовні ряду сопел обертового пристрою для одержання матеріалу з них і який також створює низький тиск всередині захисного корпуса.

7. Пристрій за п. 1 або 5, який відрізняється тим, що зазначений пристрій містить також принаймні один дисковий або трубчастий теплообмінник (106), який є поперечним відносно осі обертання і відцентрований навколо осі обертання, і містить принаймні один кільцевий канал для охолоджувального текучого середовища і принаймні один кільцевий канал для нагрівального текучого середовища, причому канал, що подає охолоджувальне текуче середовище від впускних патрубків до теплообмінника і з'єднується з каналом охолоджувального текучого середовища у теплообміннику, найближчому до осі обертання, далі з'єднаний на периферії від кільця каналу охолоджувального текучого середовища у теплообміннику у канали, що відгалужуються у бік осі обертання і випускного каналу, і ще один канал, що подає нагрівальне текуче середовище, відгалужується від впускного каналу у бік теплообмінника і на периферії з'єднується з каналом нагрівального текучого середовища у теплообміннику, і з'єднується з найближчим до осі обертання від кільця каналом охолоджувального текучого середовища у теплообміннику в каналах, що відгалужуються у бік осі обертання і випускного каналу.

8. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також принаймні один канал текучого середовища із замкненим контуром, причому впускний і випускний канали текучого середовища знаходяться на одному кінці вала, причому на його зовнішньому боці розміщений теплообмінник циліндричної форми з кількома дископодібними тепловими ребрами.

9. Пристрій за п. 1 або 8, який відрізняється тим, що зазначений пристрій містить також два статичних і порожнистих вали/труби (103, 110), які не обертаються і прикріплені до підсиленого аксіального регулятора для кожної осі з обох боків дугоподібних канальних конструкцій і з підшипником на кінцях зазначеного статичного вала, вбудованим і відцентрованим на осі обертання до зовнішніх боків підтримуваних дугоподібних канальних конструкцій (107), всередині зазначених кінців порожнистого вала (103, 110) вбудований і відцентрований статичний канал, який утворює впускний канал (101) для нагрівального текучого середовища з одного боку і випускний канал (112) з іншого боку дугоподібних канальних конструкцій, а простір між внутрішнім боком зазначених кінців порожнистого статичного вала і зовнішнім боком каналу охолоджувального текучого середовища (102, 112) утворює впускний канал (101) для нагрівального текучого середовища з одного боку і випускний канал (111) з іншого боку дугоподібних канальних конструкцій, і на кінці зазначених впускних каналів (101, 102) встановлені регульовані лопаті статора, орієнтовані, щоб скеровувати текучі середовища під тиском у впускних каналах у напрямку обертання впускного боку дугоподібної канальної конструкції для забезпечення регульованого обертання, а біля впуску дугоподібного каналу є лопати, які зігнені вперед, а біля випуску встановлені лопаті, які повністю або частково зігнені назад у напрямку обертання, а поза лопатями на кінці зазначених випускних каналів (101, 102) встановлена лопаті статора, призначені для керування текучими середовищами під тиском вздовж випускних каналів, і зазначений захисний корпус оснащений ущільненням на зазначених аксіальних регуляторах, які регулюють вали аксіально з кожного боку дугоподібних канальних конструкцій.

10. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить принаймні один пристрій перетворення тиску, який орієнтований для використання енергії від тиску принаймні від одного з текучих середовищ з випускного каналу.

11. Пристрій за п. 1 або 10, який відрізняється тим, що зазначений пристрій містить принаймні один теплообмінник, який передає тепло принаймні з одного із текучих середовищ між зазначеним пристроєм надлишкового тиску і впускним каналом принаймні для одного з текучих середовищ, і пристрій містить також принаймні один теплообмінник між випускним каналом і зазначеним пристроєм перетворення тиску принаймні для одного з текучих середовищ.

12. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також теплообмінник (106) на периферії, з'єднаний з термоізольованими опускними каналами (104, 105) і підйомними каналами (108, 109) для транспортування нагрівального текучого середовища і охолоджувального текучого середовища від їх впускного каналу до їх випускного каналу.

13. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також підходящі засоби для створення низького тиску в захисному корпусі, коли він є замкненим контуром для текучих середовищ, і не має сопел і дифузора інжектора на периферії.

14. Пристрій за п. 1, який відрізняється тим, що зазначений теплообмінник (106) є протиструминним теплообмінником.

15. Спосіб передачі тепла між охолоджувальним текучим середовищем і нагрівальним текучим середовищем, в якому зазначені текучі середовища подають у пристрій (107) з впускним і випускним каналами, розміщеними на осі обертання для пристрою, в якому пристрій обертають таким чином, щоб піддавати текуче середовище відцентровим силам, причому тепло, яке виробляють в охолоджувальному текучому середовищі через відцентрове стиснення, передають у нагрівальне текуче середовище, де текуче середовище піддають відцентровим силам, причому тиск нагрівального текучого середовища підвищують теплом, яке одержують з охолоджувального текучого середовища, й в якому тепло у нагрівальному текучому середовищі та/або охолоджувальному текучому середовищі використовують, який відрізняється тим, що пристрій (107) обертають як один вузол і роботу розширення у нагрівальному текучому середовищі у випускному каналі пристрою використовують для підвищення тиску охолоджувального текучого середовища у впускному каналі пристрою.

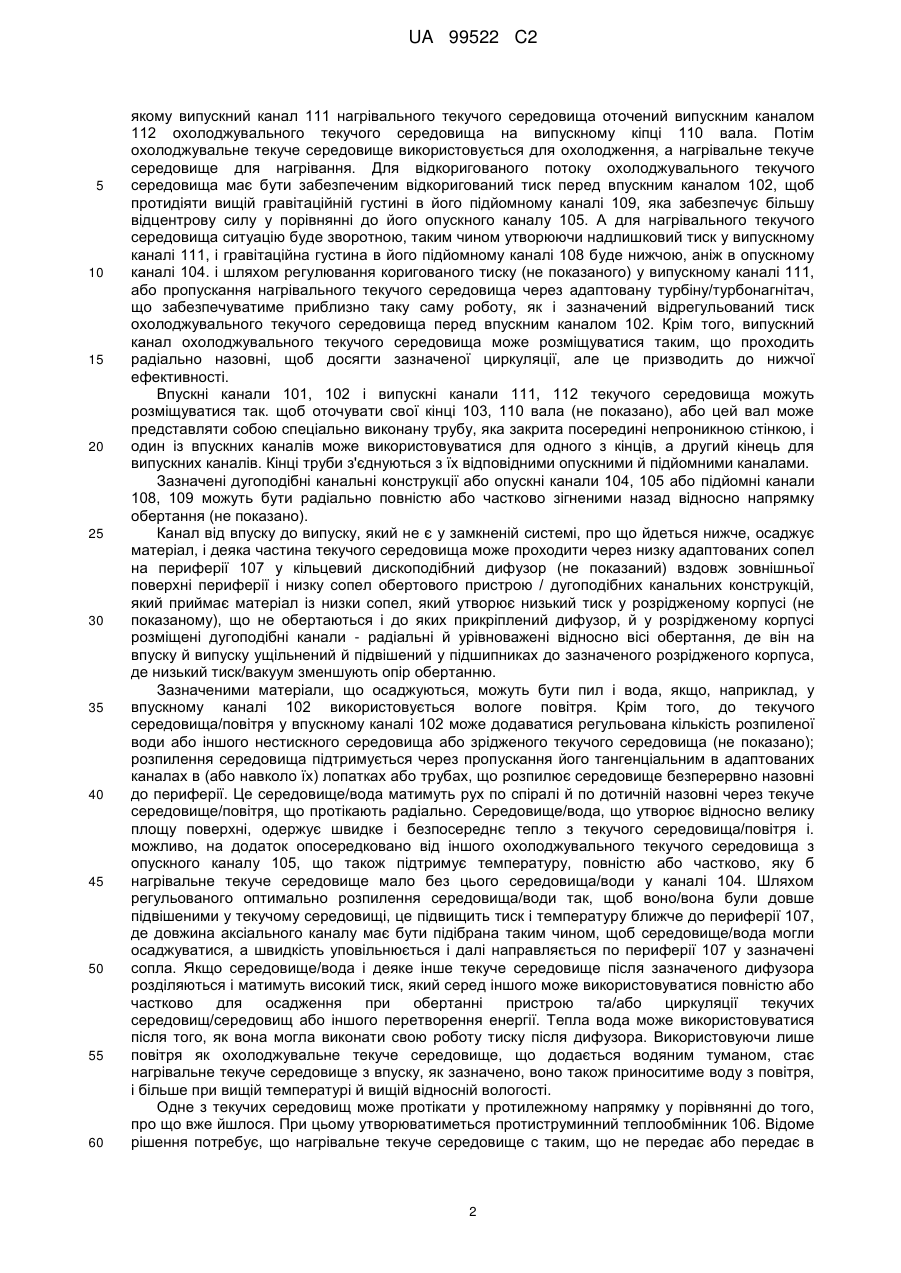

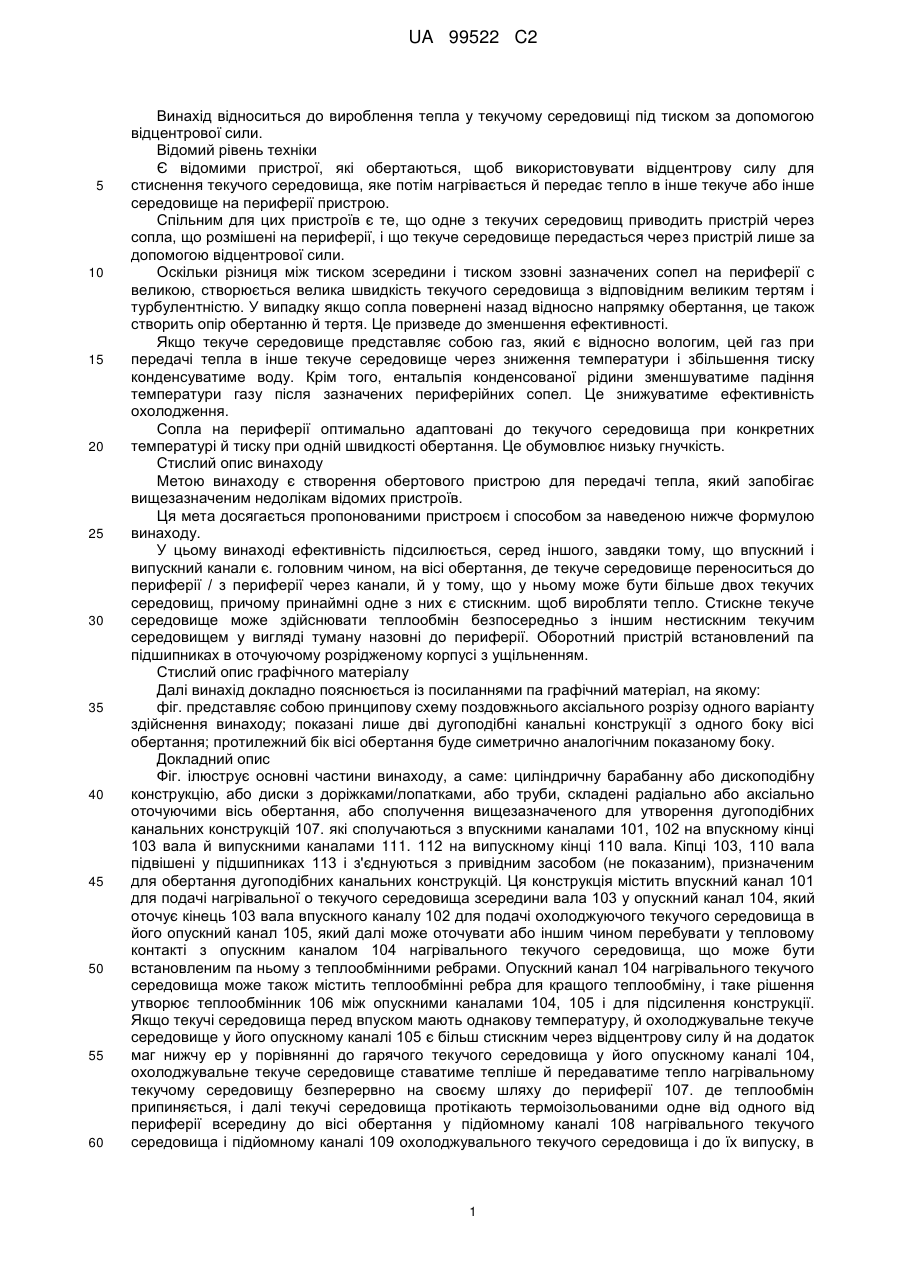

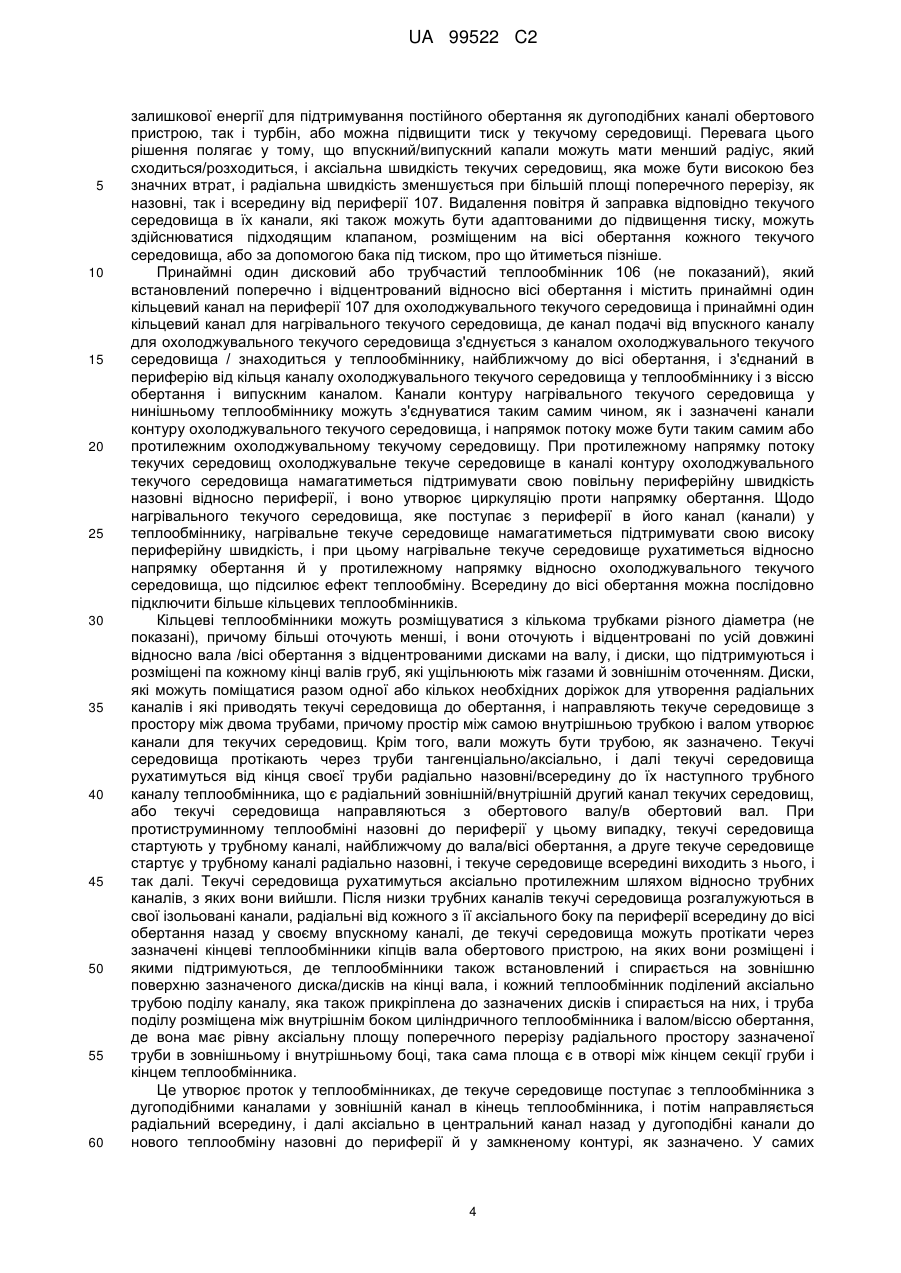

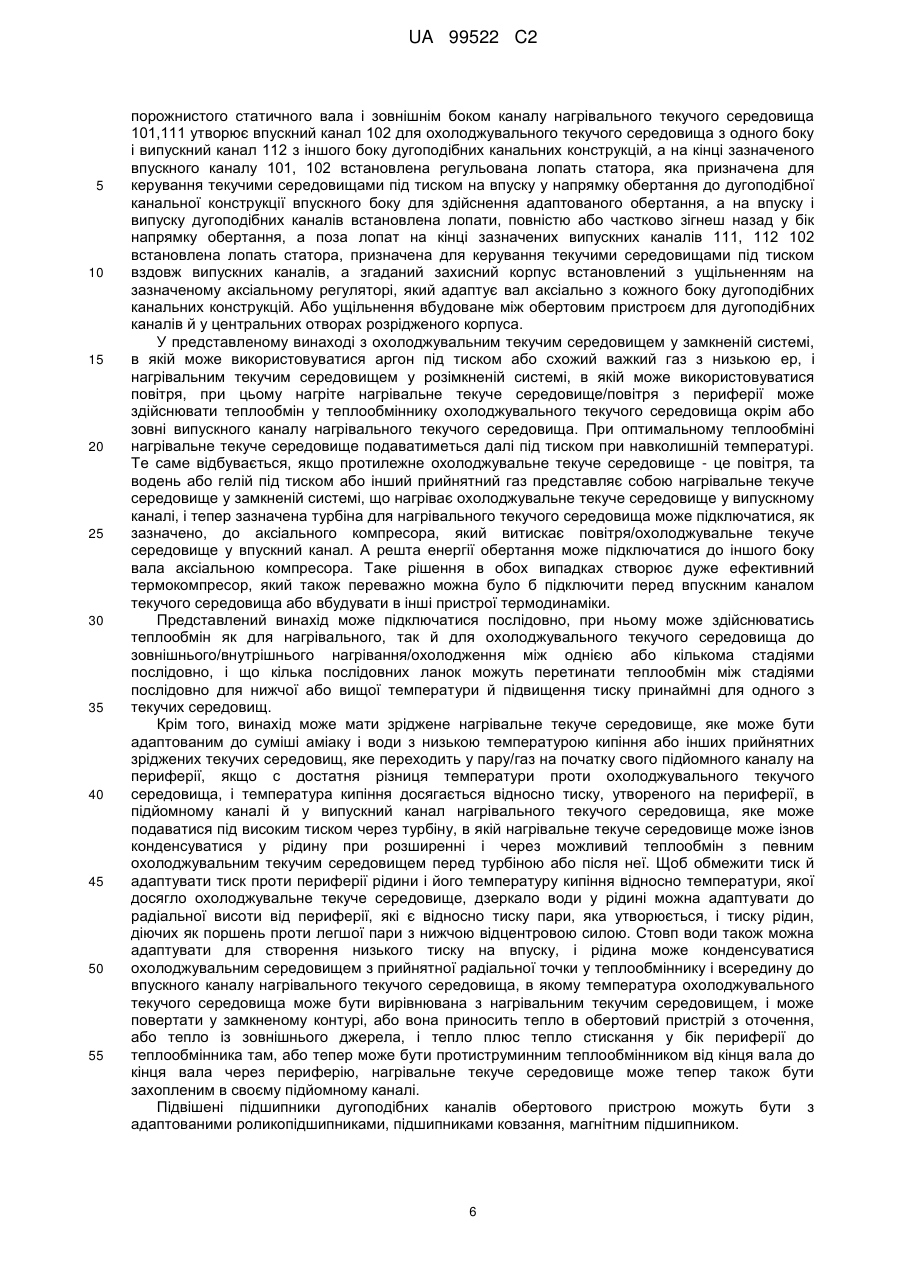

Текст

Реферат: Метою винаходу є створення обертового пристрою (107) для виробництва тепла, холоду й тиску з випускного каналу на осі обертання шляхом центрифугування текучого середовища під тиском, причому він містить принаймні дві підтримувані знизу дугоподібні канальні конструкції (107), причому один з каналів (104, 105) від кожної дугоподібної канальної конструкції (107) до периферії (107) перебуває у тепловому контакті, утворюючи теплообмінник (106), причому один з каналів (105) містить стисливе охолоджувальне текуче середовище, яке виробляє тепло від відцентрового стиснення у каналі (105), і тепло передається у нагрівальне текуче середовище з нижчою температурою у другому каналі (104) в теплообміннику (106) у бік периферії (107), де теплообмін припиняється, і дугоподібні канали (107) з'єднується з його впускними каналами (101, 102) і випускними каналами (111, 112) на осі обертання для транспортування зазначеного текучого середовища через дугоподібні канали (104, 105, 108, 109) через периферію (107), яке після випускного каналу (111) для нагрівального текучого середовища використовується як носій тепла, а охолоджувальне текуче середовище (112) використовується як носій холоду, і тиск нагрівального текучого середовища перед випускним каналом (111) підвищується теплом, одержаним у теплообмінниках (106), і охолоджувальне текуче середовище стискається адаптованим тиском циркуляції перед впускним каналом (102) для компенсації втрат тепла у теплообмінниках (106), і робота розширення нагрівального текучого середовища зменшує подачу енергії для роботи стиснення охолоджувального текучого середовища, і дугоподібні UA 99522 C2 (12) UA 99522 C2 канальні конструкції обертаються відповідними засобами, і дугоподібні канали розміщені радіально й врівноважені відносно осі обертання. UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід відноситься до вироблення тепла у текучому середовищі під тиском за допомогою відцентрової сили. Відомий рівень техніки Є відомими пристрої, які обертаються, щоб використовувати відцентрову силу для стиснення текучого середовища, яке потім нагрівається й передає тепло в інше текуче або інше середовище на периферії пристрою. Спільним для цих пристроїв є те, що одне з текучих середовищ приводить пристрій через сопла, що розмішені на периферії, і що текуче середовище передасться через пристрій лише за допомогою відцентрової сили. Оскільки різниця між тиском зсередини і тиском ззовні зазначених сопел на периферії с великою, створюється велика швидкість текучого середовища з відповідним великим тертям і турбулентністю. У випадку якщо сопла повернені назад відносно напрямку обертання, це також створить опір обертанню й тертя. Це призведе до зменшення ефективності. Якщо текуче середовище представляє собою газ, який є відносно вологим, цей газ при передачі тепла в інше текуче середовище через зниження температури і збільшення тиску конденсуватиме воду. Крім того, ентальпія конденсованої рідини зменшуватиме падіння температури газу після зазначених периферійних сопел. Це знижуватиме ефективність охолодження. Сопла на периферії оптимально адаптовані до текучого середовища при конкретних температурі й тиску при одній швидкості обертання. Це обумовлює низьку гнучкість. Стислий опис винаходу Метою винаходу є створення обертового пристрою для передачі тепла, який запобігає вищезазначеним недолікам відомих пристроїв. Ця мета досягається пропонованими пристроєм і способом за наведеною нижче формулою винаходу. У цьому винаході ефективність підсилюється, серед іншого, завдяки тому, що впускний і випускний канали є. головним чином, на вісі обертання, де текуче середовище переноситься до периферії / з периферії через канали, й у тому, що у ньому може бути більше двох текучих середовищ, причому принаймні одне з них є стискним. щоб виробляти тепло. Стискне текуче середовище може здійснювати теплообмін безпосередньо з іншим нестискним текучим середовищем у вигляді туману назовні до периферії. Оборотний пристрій встановлений па підшипниках в оточуючому розрідженому корпусі з ущільненням. Стислий опис графічного матеріалу Далі винахід докладно пояснюється із посиланнями па графічний матеріал, на якому: фіг. представляє собою принципову схему поздовжнього аксіального розрізу одного варіанту здійснення винаходу; показані лише дві дугоподібні канальні конструкції з одного боку вісі обертання; протилежний бік вісі обертання буде симетрично аналогічним показаному боку. Докладний опис Фіг. ілюструє основні частини винаходу, а саме:циліндричну барабанну або дископодібну конструкцію, або диски з доріжками/лопатками, або труби, складені радіально або аксіально оточуючими вісь обертання, або сполучення вищезазначеного для утворення дугоподібних канальних конструкцій 107. які сполучаються з впускними каналами 101, 102 на впускному кінці 103 вала й випускними каналами 111. 112 на випускному кінці 110 вала. Кіпці 103, 110 вала підвішені у підшипниках 113 і з'єднуються з привідним засобом (не показаним), призначеним для обертання дугоподібних канальних конструкцій. Ця конструкція містить впускний канал 101 для подачі нагрівальної о текучого середовища зсередини вала 103 у опускний канал 104, який оточує кінець 103 вала впускного каналу 102 для подачі охолоджуючого текучого середовища в його опускний канал 105, який далі може оточувати або іншим чином перебувати у тепловому контакті з опускним каналом 104 нагрівального текучого середовища, що може бути встановленим па ньому з теплообмінними ребрами. Опускний канал 104 нагрівального текучого середовища може також містить теплообмінні ребра для кращого теплообміну, і таке рішення утворює теплообмінник 106 між опускними каналами 104, 105 і для підсилення конструкції. Якщо текучі середовища перед впуском мають однакову температуру, й охолоджувальне текуче середовище у його опускному каналі 105 є більш стискним через відцентрову силу й на додаток маг нижчу ер у порівнянні до гарячого текучого середовища у його опускному каналі 104, охолоджувальне текуче середовище ставатиме тепліше й передаватиме тепло нагрівальному текучому середовищу безперервно на своєму шляху до периферії 107. де теплообмін припиняється, і далі текучі середовища протікають термоізольованими одне від одного від периферії всередину до вісі обертання у підйомному каналі 108 нагрівального текучого середовища і підйомному каналі 109 охолоджувального текучого середовища і до їх випуску, в 1 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 якому випускний канал 111 нагрівального текучого середовища оточений випускним каналом 112 охолоджувального текучого середовища на випускному кіпці 110 вала. Потім охолоджувальне текуче середовище використовується для охолодження, а нагрівальне текуче середовище для нагрівання. Для відкоригованого потоку охолоджувального текучого середовища має бути забезпеченим відкоригований тиск перед впускним каналом 102, щоб протидіяти вищій гравітаційній густині в його підйомному каналі 109, яка забезпечує більшу відцентрову силу у порівнянні до його опускного каналу 105. А для нагрівального текучого середовища ситуацію буде зворотною, таким чином утворюючи надлишковий тиск у випускному каналі 111, і гравітаційна густина в його підйомному каналі 108 буде нижчою, аніж в опускному каналі 104. і шляхом регулювання коригованого тиску (не показаного) у випускному каналі 111, або пропускання нагрівального текучого середовища через адаптовану турбіну/турбонагнітач, що забезпечуватиме приблизно таку саму роботу, як і зазначений відрегульований тиск охолоджувального текучого середовища перед впускним каналом 102. Крім того, випускний канал охолоджувального текучого середовища може розміщуватися таким, що проходить радіально назовні, щоб досягти зазначеної циркуляції, але це призводить до нижчої ефективності. Впускні канали 101, 102 і випускні канали 111, 112 текучого середовища можуть розміщуватися так. щоб оточувати свої кінці 103, 110 вала (не показано), або цей вал може представляти собою спеціально виконану трубу, яка закрита посередині непроникною стінкою, і один із впускних каналів може використовуватися для одного з кінців, а другий кінець для випускних каналів. Кінці труби з'єднуються з їх відповідними опускними й підйомними каналами. Зазначені дугоподібні канальні конструкції або опускні канали 104, 105 або підйомні канали 108, 109 можуть бути радіально повністю або частково зігненими назад відносно напрямку обертання (не показано). Канал від впуску до випуску, який не є у замкненій системі, про що йдеться нижче, осаджує матеріал, і деяка частина текучого середовища може проходити через низку адаптованих сопел на периферії 107 у кільцевий дископодібний дифузор (не показаний) вздовж зовнішньої поверхні периферії і низку сопел обертового пристрою / дугоподібних канальних конструкцій, який приймає матеріал із низки сопел, який утворює низький тиск у розрідженому корпусі (не показаному), що не обертаються і до яких прикріплений дифузор, й у розрідженому корпусі розміщені дугоподібні канали - радіальні й урівноважені відносно вісі обертання, де він на впуску й випуску ущільнений й підвішений у підшипниках до зазначеного розрідженого корпуса, де низький тиск/вакуум зменшують опір обертанню. Зазначеними матеріали, що осаджуються, можуть бути пил і вода, якщо, наприклад, у впускному каналі 102 використовується вологе повітря. Крім того, до текучого середовища/повітря у впускному каналі 102 може додаватися регульована кількість розпиленої води або іншого нестискного середовища або зрідженого текучого середовища (не показано); розпилення середовища підтримується через пропускання його тангенціальним в адаптованих каналах в (або навколо їх) лопатках або трубах, що розпилює середовище безперервно назовні до периферії. Це середовище/вода матимуть рух по спіралі й по дотичній назовні через текуче середовище/повітря, що протікають радіально. Середовище/вода, що утворює відносно велику площу поверхні, одержує швидке і безпосереднє тепло з текучого середовища/повітря і. можливо, на додаток опосередковано від іншого охолоджувального текучого середовища з опускного каналу 105, що також підтримує температуру, повністю або частково, яку б нагрівальне текуче середовище мало без цього середовища/води у каналі 104. Шляхом регульованого оптимально розпилення середовища/води так, щоб воно/вона були довше підвішеними у текучому середовищі, це підвищить тиск і температуру ближче до периферії 107, де довжина аксіального каналу має бути підібрана таким чином, щоб середовище/вода могли осаджуватися, а швидкість уповільнюється і далі направляється по периферії 107 у зазначені сопла. Якщо середовище/вода і деяке інше текуче середовище після зазначеного дифузора розділяються і матимуть високий тиск, який серед іншого може використовуватися повністю або частково для осадження при обертанні пристрою та/або циркуляції текучих середовищ/середовищ або іншого перетворення енергії. Тепла вода може використовуватися після того, як вона могла виконати свою роботу тиску після дифузора. Використовуючи лише повітря як охолоджувальне текуче середовище, що додається водяним туманом, стає нагрівальне текуче середовище з впуску, як зазначено, воно також приноситиме воду з повітря, і більше при вищій температурі й вищій відносній вологості. Одне з текучих середовищ може протікати у протилежному напрямку у порівнянні до того, про що вже йшлося. При цьому утворюватиметься протиструминний теплообмінник 106. Відоме рішення потребує, що нагрівальне текуче середовище с таким, що не передає або передає в 2 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 обмеженому обсязі тепло охолоджувальному текучому середовищу всередину до вісі обертання теплообмінника 106. Це усувається, якщо канали термоізольовані один від одного відповідним матеріалом від точки радіусу і радіально, причому охолоджувальне текуче середовище стає холоднішим проти нагрівального текучого середовища. При протирозчинному потоці нагрівальне текуче середовище у каналі 109 має також бути термоізольованим від каналу 108 охолоджувального текучого середовища 108. Обидва капали нагрівального текучого середовища від впускного каналу 101 до випускного каналу 111 і канали охолоджувального текучого середовища 102, 112 або один із цих каналів текучого середовища може бути у замкненому контурі (не показано), в якому текуче середовище проходить у кожному каналі до свого теплообмінника, чи в каналах від кінців вала з адаптованим ущільненням від зовнішніх і статичних каналів і теплообмінниками, або текуче середовище направляється у каналах до і від кожного боку кінців вала обертового пристрою через встановлені циліндричні центральні кінцеві теплообмінники з адаптованим кільцевим/дископодібним тепловим ребром на зовнішньому боці, в яких теплообмінне середовище, яким може бути навколишнє повітря з оточення, що протікатиме в канал радіально / по дотичній по зовнішній поверхні обертових теплообмінників у віялоподібному корпусі, і повітря виходить з віялоподібного корпуса у каналі тангенціально / радіально протилежному напрямку з іншого боку перегородки, що встановлена у віялоподібному корпусі і впускних/випускних каналах середовищ і паралельно валу і з доріжками для кільцевого охолоджувального ребра, які виконані радіально відносно роторного теплообмінника з малим проміжком між ним і охолоджувальним ребром, де повітря прийматиме тепло з боку нагрівального текучого середовища й холод з теплообмінника охолоджувального текучого середовища на протилежному кінці вала обертового пристрою. Шляхом використання адаптованого проміжку між охолоджувальними ребрами, і того, що вони адаптовані для нього, роторний теплообмінник може здійснювати циркуляцію середовища/повітря теплообмінника, і, крім того, вій забезпечує відносно велику площу поверхні, що с переважним для теплообміну, і, крім того, теплообмінники стають компактнішими. Текучі середовища можуть бути із замкненим контуром також адаптовані до вищого тиску, що перетворює пропонований пристрій на компактніший. У цьому випадку (із замкненим контуром для обох текучих середовищ) немає потреби у дифузорі інжектора, і низький тиск у розрідженому корпусі повинен тоді створюватися за допомогою підходящих ресурсів, таких, як вакуумна помпа. Через циркуляцію охолоджувального текучого середовища це має здійснюватися за допомогою відповідних ресурсів, про які йтиметься пізніше. При використанні дископодібного обертового пристрою, який містить зазначені дугоподібні канали, підшипник і вал можна було б передбачати аксіально на одному боці обертового пристрою принаймні з двома підшипниками. Крім того, переважним є рішення, в якому обертовий пристрій є на коленому кінці вала для усунення аксіально сил. і впускний канал 101, 102 відділений від вала. Крім того, у замкненому контурі охолоджувальне текуче середовище повинне мати тиск для циркуляції, що адаптований щодо самоциркуляції нагрівального текучого середовища, а найкращий ефект теплообмінника досягається, коли після теплообмінника для охолоджувального і, можливо, нагрівального текучого середовища, як у випадку із зазначеними зовнішніми теплообмінниками, підключений компресор, компресор може розміщуватися у замкненому контурі перед впуском охолоджувального текучого середовища, або компресор розміщується в підвішених підшипниках в обертовому пристрої з відцентровим ротором з лопатами перед опускним каналом охолоджувальних середовищ із значно меншим радіусом, ніж опускний канал, і де відцентровий ротор має вище обертання, ніж пристрій, у тому самому напрямку, і холодильний агент, який виходить у результуючому радіальному та тангенціальному навантаженні, також може приводити обертання пристрою з дугоподібними каналами, коли в його опускних каналах перебуває холодильний агент. Це може так само відбуватися й при розімкненому контурі. Операція обертання відцентрового ротора, виконувана за допомогою підходящого засобу, такого, як його вал. розтягнутий у впускний канал, або через вал до іншого кінця валів обертових пристроїв з підшипником й ущільненням, де вал ротора з'єднується з електричним двигуном безпосередньо та/або через передачу, та/або будь-яка енергія обертання подасться через турбіну від тиску/циркуляції нагрівального текучого середовища, а турбіна з'єднується з валом відцентрового ротора. Крім того, це може бути аксіальна турбіна, яка підключається перед впускним каналом охолоджувального текучого середовища, з прикріпленим валом з ущільненням у валу обертового пристрою, де вал турбіни з'єднується з аксіальною турбіною, підключеною після випускного каналу нагрівального текучого середовища. Крім того, вал турбіни перебуває у контакті з підходящим засобом для подачі 3 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 залишкової енергії для підтримування постійного обертання як дугоподібних каналі обертового пристрою, так і турбін, або можна підвищити тиск у текучому середовищі. Перевага цього рішення полягає у тому, що впускний/випускний капали можуть мати менший радіус, який сходиться/розходиться, і аксіальна швидкість текучих середовищ, яка може бути високою без значних втрат, і радіальна швидкість зменшується при більшій площі поперечного перерізу, як назовні, так і всередину від периферії 107. Видалення повітря й заправка відповідно текучого середовища в їх канали, які також можуть бути адаптованими до підвищення тиску, можуть здійснюватися підходящим клапаном, розміщеним на вісі обертання кожного текучого середовища, або за допомогою бака під тиском, про що йтиметься пізніше. Принаймні один дисковий або трубчастий теплообмінник 106 (не показаний), який встановлений поперечно і відцентрований відносно вісі обертання і містить принаймні один кільцевий канал на периферії 107 для охолоджувального текучого середовища і принаймні один кільцевий канал для нагрівального текучого середовища, де канал подачі від впускного каналу для охолоджувального текучого середовища з'єднується з каналом охолоджувального текучого середовища / знаходиться у теплообміннику, найближчому до вісі обертання, і з'єднаний в периферію від кільцяканалу охолоджувального текучого середовища у теплообміннику і з віссю обертання і випускним каналом. Канали контуру нагрівального текучого середовища у нинішньому теплообміннику можуть з'єднуватися таким самим чином, як і зазначені канали контуру охолоджувального текучого середовища, і напрямок потоку може бути таким самим або протилежним охолоджувальному текучому середовищу. При протилежному напрямку потоку текучих середовищ охолоджувальне текуче середовище в каналі контуру охолоджувального текучого середовища намагатиметься підтримувати свою повільну периферійну швидкість назовні відносно периферії, і воно утворює циркуляцію проти напрямку обертання. Щодо нагрівального текучого середовища, яке поступає з периферії в його канал (канали) у теплообміннику, нагрівальне текуче середовище намагатиметься підтримувати свою високу периферійну швидкість, і при цьому нагрівальне текуче середовище рухатиметься відносно напрямку обертання й у протилежному напрямку відносно охолоджувального текучого середовища, що підсилює ефект теплообміну. Всередину до вісі обертання можна послідовно підключити більше кільцевих теплообмінників. Кільцеві теплообмінники можуть розміщуватися з кількома трубками різного діаметра (не показані), причому більші оточують менші, і вони оточують і відцентровані по усій довжині відносно вала /вісі обертання з відцентрованими дисками на валу, і диски, що підтримуються і розміщені па кожному кінці валів груб, які ущільнюють між газами й зовнішнім оточенням. Диски, які можуть поміщатися разом одної або кількох необхідних доріжок для утворення радіальних каналів і які приводять текучі середовища до обертання, і направляють текуче середовище з простору між двома трубами, причому простір між самою внутрішньою трубкою і валом утворює канали для текучих середовищ. Крім того, вали можуть бути трубою, як зазначено. Текучі середовища протікають через труби тангенціально/аксіально, і далі текучі середовища рухатимуться від кінця своєї труби радіально назовні/всередину до їх наступного трубного каналу теплообмінника, що є радіальний зовнішній/внутрішній другий канал текучих середовищ, або текучі середовища направляються з обертового валу/в обертовий вал. При протиструминному теплообміні назовні до периферії у цьому випадку, текучі середовища стартують у трубному каналі, найближчому до вала/вісі обертання, а друге текуче середовище стартує у трубному каналі радіально назовні, і текуче середовище всередині виходить з нього, і так далі. Текучі середовища рухатимуться аксіально протилежним шляхом відносно трубних каналів, з яких вони вийшли. Після низки трубних каналів текучі середовища розгалужуються в свої ізольовані канали, радіальні від кожного з її аксіального боку па периферії всередину до вісі обертання назад у своєму впускному каналі, де текучі середовища можуть протікати через зазначені кінцеві теплообмінники кіпців вала обертового пристрою, на яких вони розміщені і якими підтримуються, де теплообмінники також встановлений і спирається на зовнішню поверхню зазначеного диска/дисків на кінці вала, і кожний теплообмінник поділений аксіально трубою поділу каналу, яка також прикріплена до зазначених дисків і спирається на них, і труба поділу розміщена між внутрішнім боком циліндричного теплообмінника і валом/віссю обертання, де вона має рівну аксіальну площу поперечного перерізу радіального простору зазначеної труби в зовнішньому і внутрішньому боці, така сама площа є в отворі між кінцем секції груби і кінцем теплообмінника. Це утворює проток у теплообмінниках, де текуче середовище поступає з теплообмінника з дугоподібними каналами у зовнішній канал в кінець теплообмінника, і потім направляється радіальний всередину, і далі аксіально в центральний канал назад у дугоподібні канали до нового теплообміну назовні до периферії й у замкненому контурі, як зазначено. У самих 4 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 внутрішніх трубних каналах назовні до периферії залишкові текучі середовища нагрівають/охолоджують теплообмінники один напроти одного таким чином, що вони набувають однакової температури перед тим, як вони направляються далі у своїх трубних каналах назовні до периферії, де одне текуче середовище стає теплішим, і так далі, як зазначено вище. Сума цих сполучень забезпечить відносно велику площу поверхні, причому текуче середовище може мати вищі витрату й тиск. Стискання для руху охолоджувального текучого середовища може здійснюватися, як сказано раніше, або як сказано нижче. Підшипник, низький тиск / вакуум у розрідженому корпусі й ущільнення цього, й обертання обертового пристрою можуть бути, як описано раніше або пізніше. Всередині зазначених внутрішніх кінців центральних каналів теплообмінників. де могла б бути встановлена аксіальна турбіна для стискання й переміщення охолоджувального текучого середовища, і стискання від нагрівального текучого середовища може перетворюватися (не показано). І якщо пристрій мас бути абсолютно герметичним для можливого використання летючих газів, він може підключатися до радіальної низки магнітів/електромагнітів вала турбін, який розміщений відносно щільної кінцевої кришки теплообмінника з малим проміжком, і коли кінцева кришка є з матеріалу, що уможливлює проходження магнітного поля, на зовнішній поверхні кінцевої кришки утримується низка електромагнітів із такою самою радіальною відстанню, як магніти на іншому боні кінцевої кришки, і магніти на кожному боці будуть лівими поверх правих один для одного і магнітний контакт для приводу турбін, коли зовнішня поверхня магнітів з'єднуються з відповідними засобами для обертання і перетворення енергії, якими з боку охолоджувального текучого середовища може бути електричний двигун, а з боку нагрівального текучого середовища -електричний турбогенератор, який обертатиметься таким самим чином, як й обертовий пристрій, при вищих швидкостях, які генерують електричну енергію для електричного двигуна охолоджувального текучого середовища, який керує своєю турбіною проти напрямку обертання обертового пристрою. Для оптимального потоку між текучими середовищами їх можна регулювати таким чином, щоб забезпечити подачу додаткової електроенергії у регульованій кількості із зовнішнього джерела для електричного двигуна охолоджувального текучого середовища при одночасному зменшенні електричної енергії від генератора нагрівального текучого середовища у регульовані кількості. І'акі турбіни могуть обертатися протилежно, як зазначено, або у тому самому напрямку, або з обертовим пристроєм при вищих швидкостях, й останній випадок буде спроможним виконувати обертання обертового пристрою з дугоподібними каналами, коли додана додаткова електрична енергія до електричного двигуна охолоджувального текучого середовища, або іншого прийнятного засобу обертання подана енергія. Це відбувається, коли виконуються інші критерії зменшення опору обертання, як сказано раніше й пізніше. Для того щоб досягти найбільшої можливої площі теплообміну і оптимально щодо найнижчого можливого опору потоку, що може забезпечити більший наскрізний потік, теплообмінники з дугоподібними каналами 106 можуть утворювати конічну форму, яка оточує вал, і відцентровані відносно нього, причому впускний канал 101, 102 знаходиться з загостреного кіпця, і тупий кінець назовні до периферії 107, причому тупи кіпці конічної форми підйомних каналів з'єднуються між собою і ізолюються один від одного, і направлені конічно всередину до випускного отвору 111, 112. Конічні форми можуть виготовлятися принаймні з трьох конічних трубок однакової довжини для кожного кінця вала з тупими кінцями, поверненими один до одного, і трубки мають адаптовані розміри, де вони є у ряд всередині одна одної за розміром проти вала, і простір між ними, утворюючий адаптований канал охолоджувального текучого середовища, який може бути радіальним найвіддаленішим від середини, і тоді нагрівальне текуче середовище поступає у канал у просторі радіально всередину. Трубки можуть спиратися на вал/кріпитися до нього і відцентровуватися різноманітними лопатами, і де лопати лежать, або прикріплені до внутрішнього боку внутрішньої трубки, те саме у радіальному напрямку назовні каналів текучого середовища прикріплятимуться лопати зовні, що приводять текучі середовища до обертання, і що трубки підпираються й зміцнюються. Цей винахід може містити два статичних і порожнистих вали / труби 103, 110 (не показано), які не обертаються і прикріплені до підсиленого аксіального регулятора для кожного вала з обох боків дугоподібних канальних конструкцій і з підшипником, укладеним на кінці зазначеного статичного вала і вбудованим відцентрованим на вісі обертання до зовнішньої поверхні опірних дугоподібних канальних конструкцій 107, і всередині зазначених кінців порожнистого вала 103, 110 вбудований і відцентрований статичний канал, який утворює впускний канал 101 для нагрівального текучого середовища з одного боку і випускний канал 111 з іншого боку дугоподібних канальних конструкцій, а простір між внутрішнім боком зазначених кінців 5 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 порожнистого статичного вала і зовнішнім боком каналу нагрівального текучого середовища 101,111 утворює впускний канал 102 для охолоджувального текучого середовища з одного боку і випускний канал 112 з іншого боку дугоподібних канальних конструкцій, а на кінці зазначеного впускного каналу 101, 102 встановлена регульована лопать статора, яка призначена для керування текучими середовищами під тиском на впуску у напрямку обертання до дугоподібної канальної конструкції впускного боку для здійснення адаптованого обертання, а на впуску і випуску дугоподібних каналів встановлена лопати, повністю або частково зігнеш назад у бік напрямку обертання, а поза лопат на кінці зазначених випускних каналів 111, 112 102 встановлена лопать статора, призначена для керування текучими середовищами під тиском вздовж випускних каналів, а згаданий захисний корпус встановлений з ущільненням на зазначеному аксіальному регуляторі, який адаптує вал аксіально з кожного боку дугоподібних канальних конструкцій. Або ущільнення вбудоване між обертовим пристроєм для дугоподібних каналів й у центральних отворах розрідженого корпуса. У представленому винаході з охолоджувальним текучим середовищем у замкненій системі, в якій може використовуватися аргон під тиском або схожий важкий газ з низькою ер, і нагрівальним текучим середовищем у розімкненій системі, в якій може використовуватися повітря, при цьому нагріте нагрівальне текуче середовище/повітря з периферії може здійснювати теплообмін у теплообміннику охолоджувального текучого середовища окрім або зовні випускного каналу нагрівального текучого середовища. При оптимальному теплообміні нагрівальне текуче середовище подаватиметься далі під тиском при навколишній температурі. Те саме відбувається, якщо протилежне охолоджувальне текуче середовище - це повітря, та водень або гелій під тиском або інший прийнятний газ представляє собою нагрівальне текуче середовище у замкненій системі, що нагріває охолоджувальне текуче середовище у випускному каналі, і тепер зазначена турбіна для нагрівального текучого середовища може підключатися, як зазначено, до аксіального компресора, який витискає повітря/охолоджувальне текуче середовище у впускний канал. А решта енергії обертання може підключатися до іншого боку вала аксіальною компресора. Таке рішення в обох випадках створює дуже ефективний термокомпресор, який також переважно можна було б підключити перед впускним каналом текучого середовища або вбудувати в інші пристрої термодинаміки. Представлений винахід може підключатися послідовно, при ньому може здійснюватись теплообмін як для нагрівального, так й для охолоджувального текучого середовища до зовнішнього/внутрішнього нагрівання/охолодження між однією або кількома стадіями послідовно, і що кілька послідовних ланок можуть перетинати теплообмін між стадіями послідовно для нижчої або вищої температури й підвищення тиску принаймні для одного з текучих середовищ. Крім того, винахід може мати зріджене нагрівальне текуче середовище, яке може бути адаптованим до суміші аміаку і води з низькою температурою кипіння або інших прийнятних зріджених текучих середовищ, яке переходить у пару/газ на початку свого підйомного каналу на периферії, якщо с достатня різниця температури проти охолоджувального текучого середовища, і температура кипіння досягається відносно тиску, утвореного на периферії, в підйомному каналі й у випускний канал нагрівального текучого середовища, яке може подаватися під високим тиском через турбіну, в якій нагрівальне текуче середовище може ізнов конденсуватися у рідину при розширенні і через можливий теплообмін з певним охолоджувальним текучим середовищем перед турбіною або після неї. Щоб обмежити тиск й адаптувати тиск проти периферії рідини і його температуру кипіння відносно температури, якої досягло охолоджувальне текуче середовище, дзеркало води у рідині можна адаптувати до радіальної висоти від периферії, які є відносно тиску пари, яка утворюється, і тиску рідин, діючих як поршень проти легшої пари з нижчою відцентровою силою. Стовп води також можна адаптувати для створення низького тиску на впуску, і рідина може конденсуватися охолоджувальним середовищем з прийнятної радіальної точки у теплообміннику і всередину до впускного каналу нагрівального текучого середовища, в якому температура охолоджувального текучого середовища може бути вирівнювана з нагрівальним текучим середовищем, і може повертати у замкненому контурі, або вона приносить тепло в обертовий пристрій з оточення, або тепло із зовнішнього джерела, і тепло плюс тепло стискання у бік периферії до теплообмінника там, або тепер може бути протиструминним теплообмінником від кінця вала до кінця вала через периферію, нагрівальне текуче середовище може тепер також бути захопленим в своєму підйомному каналі. Підвішені підшипники дугоподібних каналів обертового пристрою можуть бути з адаптованими роликопідшипниками, підшипниками ковзання, магнітним підшипником. 6 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 Обертовий пристрій може розміщуватися з механізмом самостійного повторного балансування, яким може бути принаймні один кільцевий канал, відцентрований і поперечний навколо вісі обертання, який с наполовину заповнений прийнятною рідиною або компактною кулею, схожою на металеву руду. Енергія стиснення перед впускним каналом охолоджувального текучого середовища для компенсації вищої густини у його підйомному каналі буде значно нижчою у порівнянні до традиційного компримування з охолодженням і розширенням охолоджувального текучого середовища при такій самій різниці тиску. Оскільки відносно мінімальна енергія потрібна, щоб досягти тиску й температури в охолоджувальному текучому середовищі у каналах на периферії при обертанні, і вища середня масова густина в підйомному каналі охолоджувального текучого середовища у бік опускного каналу, компенсована стисненням перед впускним каналом для підвищення густини й тиску, і що при теплообміні з однаковим напрямком потоків охолоджувальне текуче середовище охолоджуватиметься безперервно назовні до периферії, що теоретично дасть 50 % зниження енергії роботи стиснення впускного каналу проти теплообміну, який може здійснюватися лише на периферії. Але з іншого боку теплообмін може здійснюватися лише на периферії, якщо зазначена робота розширення від турбіни нагрівального текучого середовища може повністю або частково перетворюватися у стиснення компресора охолоджувального текучого середовища перед впускним каналом, в якому додаткова енергія стиснення може прикладатися на ту саму вісь, і тоді є у будь-якому випадку мала подавана енергія, яка потрібна для підтримування циркуляції текучого середовища й обертання зазначеної турбіни/компресора й обертового пристрою з дугоподібними каналами, і можуть використовуватися зазначені аксіальні трубні канали з дисками, оточуючими вал, в якому три труби, що утворюють два аксіальні канали теплообмінника для текучих середовищ на периферії. Й опускні, й підйомні канали текучих середовищ термоізольовані один від одного. Тиск і температура у нагрівальному текучому середовищі у випускному каналі підвищаться, і vice versa (навпаки -лат.) буде у випускному каналі охолоджувального текучого середовища теоретично нижчі тиск і температура, але це компенсується тиском з компресора з впускного каналу. У замкненій системі для обох текучих середовищ може перебувати тепло/холод для теплообміну з навколишнім середовищем, вирівнювати, як зазначено, у 2 схожих аксіальних трубних каналах на вісі обертання, перед тим, як ізольоване текуче середовище направляється у їх опускні канали у бік теплообмінника на периферії. У цьому випадку переважним є протиструминний теплообмін, як зазначено. А якщо лише одне з текучих середовищ є під тиском, адаптоване у замкненій системі тут, і залежно від текучого середовища у замкненій системі, при розімкненій системі в іншому дугоподібному каналі з газом або навколишнім повітрям з холодного або нагрівального текучого середовища, направленого з периферії через канал від вісі обертання, де газ/повітря подасться холодними або гарячими, або текуче середовище здійснює теплообмін проти зовнішнього/кінцевого теплообмінника іншого текучого середовища, де теплообмін з периферії стає вирівняним, а текуче середовище під тиском подається при навколишній температурі, яка може продовжуватися у кількох схожих пристроях при такому самому способі підключення паралельно, що створює тиск. Це дає дуже чисте й ефективне теплове стиснення. На останній стадії послідовно текуче середовище може нагріватися від охолоджувального текучого середовища у замкненій системі, що створює холод у довкілля, і тепер текуче середовище з впускного каналу представляє собою нагрівальне текуче середовище, що нагрілося далі на периферії, що підвищує температуру і тиск у випускному каналі, що може бути перетвореною енергією. Якщо є нагрівальне текуче середовище у замкненій системі як теплообмінник у довкілля таким самим чином, як на останній стадії. Потім текуче середовище послідовно представлятиме собою охолоджувальне текуче середовище з адіабатичним розширенням від периферії до випускного каналу, де охолоджувальне текуче середовище потім проходить через аксіальну турбіну для використання енергії, і охолоджувальне текуче середовище могло б стати настільки холодним, що гази після цього можуть фракціонуватися. Наприклад, СО2, якщо охолоджувальним текучим середовищем були вихлопні гази. При зазначеній послідовності з перехресними зв'язками можна таким чином охолодити гази настільки, що більшість газів можуть фракціонуватися при використанні цього способу й пристрою. У замкненій системі на початку обертання у каналах, на які відцентрова сила не впливає, утворюються малий тиск і падіння температури, що залежить від об'єму цих каналів відносно об'єму каналів поза у бік периферії. Але після періоду циркуляції текучих середовищ, які одержують тепло, температура текучого середовища стабілізується і врешті-решт одержує або віддасть тепло, як зазначено. Залежно від густини і стисливості, об'єм у каналах зовні відцентрової сили має бути адаптованим в об'ємі, щоб запобігти негативному розведенню 7 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 відповідного текучого середовища, яке зменшує теплообмін із цих каналів і теплообмінників. Тому може бути переважним використовувати важке і під тиском текуче середовище, таке, як з кінців вала / в кінці вала і через зазначений зовнішній контур і теплообмінник, і після цього це відповідне текуче середовище проходить накопичувальний бак, в якому також може розміщуватися теплообмінник. Щодо охолоджувальних текучих середовищ, для яких це буде найвідповіднішим, компресор може розміщуватися й між теплообмінником і баком під тиском. При використанні нешкідливого текучого середовища, такого, як аргон, при роботі може допускатися обмежений витік на ущільненні випускного і випускного каналів вала для текучого середовища. Й заправка / поповнення могли б здійснюватися у бак під тиском адаптованої послідовності з перехресними зв'язками обертового пристрою, який фракціонував аргон з навколишнього повітря, як зазначено. При високих g і тиску, при яких відбувається теплообмін. Швидкість конвекції і турбулентність призведуть до вищого ефекту теплообміну, який погребує меншої площі проти рішень з 1g. Охолоджувальне текуче середовище, яке буде холоднішим після випускного каналу відносно того, яким воно було перед впускним каналом, й оскільки охолоджувальне текуче середовище нагріватиметься тиском у бік периферії, воно повинне бути стискним, і переважно, якщо охолоджувальне текуче середовище ще й мас високу масову густину і високий покажчик адіабати / низьку ер, і деякими текучими середовищами, що можуть бути відповідними, і які можна нагрівати перед впускним каналом, с такі: - повітря, яке не потребує рециклу, - аргон як такий, що може піддаватися рециклу, - або текуче середовище, використовуване у сьогоднішніх теплових помпах (зворотних теплових машинах) й у замкненому циклі. Нагрівальне текуче середовище, яке буде теплішим після випускного каналу відносно того, яким воно було перед впускним каналом, й оскільки нагрівальне текуче середовище не повинне нагріватися або може нагріватися лише в обмеженій мірі через підвищення тиску у бік периферії, воно не повинне бути стискним або може бути стискним лише в обмеженій мірі від відцентрової сили, і переважно, якщо нагрівальне текуче середовище ще й має низьку масову густину і низький покажчик адіабати / високу ер. якщо воно с стискним, і деяким текучим середовищем, що може бути відповідним, є: - вода, яка не потребує рециклу, але вода створює високий гідростатичний тиск, і канали нагрівального текучого середовища навколо периферії повинні мати мінімальну площу поперечного перерізу, щоб запобігти масивній конструкції, яка обмежує теплообмін, або стовп води від периферії с низьким, або водяний туман, розпилений прямо в охолоджувальне текуче середовище; - легкі гази, такі, як водень і гелій, забезпечать відносне мале підвищення тиску у бік периферії, і, таким чином, нижчу температуру проти охолоджувального текучого середовища, якщо вони мають однакову температуру на впуску; повітря, або будь-яке текуче середовище, якщо нагрівальне текуче середовище холодніше, ніж охолоджувальне текуче середовище на периферії, і нагрівальне текуче середовище можна охолодити адаптувати перед впускним каналом і досягти цього, і це можна здійснити деякою частиною охолоджувального текучого середовища з випускного каналу до непрямого теплообміну. Переваги винаходу Якщо цей винахід може ще забезпечувати тепло, холод і тиск без переходу з рідкого текучого середовища / в рідке текуче середовище. У циклі/процесі нинішній винахід матиме, таким чином, більшу гнучкість і використання екологічно чистих газів, таких, як повітря. Крім того, винахід має вищу ефективність, менш складне, надійніше, компактніше, менш коштовне у виробництві й експлуатації у порівнянні до відомих сьогодні систем. Якщо випускний канал знаходиться на вісі обертання, швидкість текучих середовищ може бути нижчою проти тієї, з якої вони посилаються по периферії, це забезпечує менше тертя і є більш ефективними, навіть якщо текучі середовища тангенціальні уповільнюються від периферії і всередину, що прийде у рівновагу з тангенціальним прискоренням назовні до периферії. Може бути лише нагрівання нагрівального текучого середовища на периферії від охолоджувального текучого середовища, яке забезпечує циркуляцію нагрівального текучого середовища. Тоді обертовий пристрій розміщений й замкнений у розрідженому корпусі (не показаному), тоді будуть мінімальні опір обертанню, шум і втрата тепла. При відповідних ущільненнях, будуть кілька відсотків загальної енергії, необхідних для підтримки низького тиску й постійного обертання. Пристрій с компактним і з малою кількістю механічних рухомих частин, що забезпечує низьку частоту проведення технічного обслуговування. У винаході одержаний тиск у текучому середовищі з пристрою може бути енергією використовуваною. Цей винахід може бути виготовлений з матеріалів потрібної міцності, щоб витримувати сили, що виникають від обертання з великою швидкістю, і тиск у каналах. Конструкція повинна мати 8 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 низьку масову густину, щоб обмежувати вищезазначені сили. Конструкція може розроблятися в металі, або з кераміки, або композиту, або з матеріалу, одержаного нанотехнологіями, або з їх сполучення. Теплообмінники повинні мати високу теплопровідність, а канали зовні неї повинні бути термоізольовані один від одного відповідними матеріалами. Відцентрові сили обумовлюють швидкість обертання і діаметр дугоподібних канальних конструкцій, які адаптовані до сил, дозволених для використовуваних матеріалів. Фігури повинні розглядатися лише як схематичні креслення, що ілюструють принципи винаходу і необов'язково показують фізичні реалізації винаходу у реальному світові. Винахід може бути здійсненим з використанням багатьох різних матеріалів і розміщень його компонентів. Ці варіанти здійснення очевидні будь-якому фахівцеві у цій галузі техніки. Приклади Приклад 1. Розрахунок нижче показує приклад теоретичних температур для водню й аргону у замкненій системі з теплообміном на периферії і при периферійній швидкості (vp) 400 м/с. 1 впускний канал. 2 - периферія. 3 - випускний канал. Оскільки швидкість потоку у каналах текучого середовища може бути відносно низькою, є зниження опору, тиску й падіння температури лише на кілька відсотків, і тому ними можна зневажити. Т 1-2 = T 3-2 при однаковій ср. (ср - теплоємність при постійному тиску) vp = 400 м/с, ср Н2 = 14320 Дж/кг К, ер Аг = 520 Дж/кг К 2 2 Т H2 (1-2) = vp /(2 х ср) = 400 м/с / (2 × 14320 Дж/кг К) = 5,6 К 2 2 T Аr (1-2) = vp /(2 х ср) = 400 м/с / (2 × 520 Дж/кг К) = 154 К При однаковій масовій ср максимальний теплообмін при Т дорівнює: Т = (((ААг- (ТН2 х ср масова Аr)/ (ср масова Н2))) / 2 - (154К-5.6К) / 2=74,2 К Це означає, що Н2 може бути доставленим на 74,2 К теплішим, аніж оточення, з його теплообмінника на одному кінці вала, а на другому кінці вала аргон є на 74,2 К холоднішим у своєму теплообміннику, ніж оточення. Приклад 2. При використанні повітря як нагрівальне текуче середовище у розімкненій системі як теплообмінник для аргону як охолоджувальне текуче середовище пі/і тиском у замкненому контурі з подвійною масовою ср = (1000 × 2 Дж/кг К) / (520 Дж/кг К) = 3,85 у теплообміннику 106. vp=400 м/с. ср повітря = 1000 Дж/кг К, ср Аr = 520 Дж/кг К 2 2 Т Аr (1-2) = vp /(2 х ср) = 400 м/с / (2 × 520 Дж/кг К) = 154 К 2 2 Т повітря (1-2) - vp /(2 х ср) = 400 м/с / (2 × 1000 Дж/кг К) = 80 К ± Т= (((Аr - (Т повітря х ср масова повітря)/ (ср масова Аr))) / 2 ± Т= (((154К - (80К х 1000 Дж/кг К) / (3,85 × 520 Дж/кг К))) / 2=57К Це означає, що повітря є на 57К теплішим, аніж оточення, аргон є на 57К холоднішим, ніж оточення, у випускному каналі у своєму теплообміннику, і маньєризм мають бути поданими під тиском на периферію для нагрівання. Але якщо повітря під постійним тиском охолоджується аргоном через його теплообмінник у випускному каналі або зовні його, повітря й аргон матимуть трохи вищу Т, ніж оточення, і повітря подається під тиском до Т оточення. 1 при покажчику ізентропи (к) - 1,4. I Т навколишнього повітря = 291 К і 1 бар. Тоді повітря подаватиметься гарячим або холодним при такому тискові: T2 повітря - 291К + 80К + 57К= 428 К. Це дає р2 = 1 бар х ((291K+80К) /291 К))(1,4/(1,4-1)) = 2,34 бар. А А нагрівання при Т 1-2 дають рЗ = 2,34 бар((428К-80К) / 428К)) (1,4/(1,4-1))=1,134 бар. Нагрітий, або до навколишньої Т, причому повітря є під тиском уперед у ряді послідовно з'єднаних схожих пристроїв. Коли відношення тисків = рЗ/p1 = 1,134 є також на кожній стадії послідовного з'єднання, якщо ер є однаковою на кожній стадії. Таким чином, кількість стадій може бути у степені відношення тисків на першій стадії. Таким чином, у прикладі при 10 стадіях послідовно. РЗ при 10 стадіях = 1,13410 бар = 3,52 бар з кількома К зверх температури навколишнього повітря. ФОРМУЛА ВИНАХОДУ 55 60 1. Пристрій (107) для передачі тепла між охолоджувальним текучим середовищем і нагрівальним текучим середовищем, який містить принаймні дві підвішені дугоподібні канальні конструкції (107), розміщені радіально й врівноважені відносно осі обертання, і засіб для обертання дугоподібних канальних конструкцій (107), в якому кожна дугоподібна канальна конструкція (107) містить кілька дугоподібних каналів (104, 105, 108, 109), які проходять від осі 9 UA 99522 C2 5 10 15 20 25 30 35 40 45 50 55 60 обертання до периферії пристрою і знов назад, причому дугоподібні канали (107) з'єднуються з відповідними впускними (102, 101) і випускними каналами (112, 111) на осі обертання для транспортування зазначених текучих середовищ через дугоподібні канали (104, 105, 108, 109), причому принаймні один з каналів (104, 105) з кожної дугоподібної канальної конструкції (107) до периферії (107) перебуває у тепловому контакті один з одним, утворюючи принаймні один теплообмінник (106), в якому один з каналів (105) містить охолоджувальне текуче середовище, в якому тепло виробляється через відцентрове стиснення у каналі (105), причому тепло передається у нагрівальне текуче середовище з нижчою температурою у другому каналі (104), причому нагрівальне текуче середовище перед випускним каналом (111) стискається теплом, одержаним з теплообмінника (106), і в якому використовується тепло у нагрівальному текучому середовищі та/або охолоджувальному текучому середовищі, який відрізняється тим, що дугоподібні канальні конструкції (107) обертаються як один вузол, і пристрій містить засоби для підвищення тиску охолоджувального текучого середовища перед впускним каналом (102), щоб компенсувати втрату тепла у теплообміннику (106). 2. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також вал (103), підвішений у підшипниках (113), який служить опорою зазначеним дугоподібним канальним конструкціям (107), який містить впускні канали (101, 102), що відгалужуються у кілька опускних каналів (104, 105), які утворюють еквівалентне число теплообмінників (106), які ведуть від вала дугоподібними канальними конструкціями до периферії (107), причому зазначені впускні канали (101, 102) подають текуче середовище у зазначені теплообмінники (106). 3. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також кілька підйомних каналів для охолоджувального текучого середовища (109) і нагрівального текучого середовища (108), які з'єднуються з відповідною кількістю опускних каналів (104, 105) для текучого середовища на периферії (107) зазначеним теплообмінником (106), і підйомні канали адаптовані для відведення текучого середовища з теплообмінників (106), при цьому підйомні канали (108.109) з'єднуються у відгалуженнях з випускним каналом охолоджувального текучого середовища (112) і нагрівального текучого середовища (111) у валу (110). 4. Пристрій за п. 1, який відрізняється тим, що зазначені дугоподібні канальні конструкції повністю або частково зігнені радіально назад у напрямку обертання. 5. Пристрій за п. 1, який відрізняється тим, що рідке текуче середовище додається у розпиленому вигляді безпосередньо в охолоджувальне текуче середовище з випускного каналу і назовні до периферії 107, де рідина відділяється від охолоджувального текучого середовища і проводиться далі на кілька сопел по усій периферії з осадженим матеріалом і певним охолоджувальним текучим середовищем. 6. Пристрій за п. 1 або 5, який відрізняється тим, що зазначений пристрій містить прикріплену захисну камеру з низьким тиском всередині, яка розміщена на підшипниках на валу, й ущільнення проти дугоподібної канальної конструкції на впуску й випуску, причому захисний корпус оточує зазначені дугоподібні канальні конструкції, а до захисного корпуса прикріплений дископодібний дифузор, який розміщений зовні ряду сопел обертового пристрою для одержання матеріалу з них і який також створює низький тиск всередині захисного корпуса. 7. Пристрій за п. 1 або 5, який відрізняється тим, що зазначений пристрій містить також принаймні один дисковий або трубчастий теплообмінник (106), який є поперечним відносно осі обертання і відцентрований навколо осі обертання, і містить принаймні один кільцевий канал для охолоджувального текучого середовища і принаймні один кільцевий канал для нагрівального текучого середовища, причому канал, що подає охолоджувальне текуче середовище від впускних патрубків до теплообмінника і з'єднується з каналом охолоджувального текучого середовища у теплообміннику, найближчому до осі обертання, далі з'єднаний на периферії від кільця каналу охолоджувального текучого середовища у теплообміннику у канали, що відгалужуються у бік осі обертання і випускного каналу, і ще один канал, що подає нагрівальне текуче середовище, відгалужується від впускного каналу у бік теплообмінника і на периферії з'єднується з каналом нагрівального текучого середовища у теплообміннику, і з'єднується з найближчим до осі обертання від кільця каналом охолоджувального текучого середовища у теплообміннику в каналах, що відгалужуються у бік осі обертання і випускного каналу. 8. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також принаймні один канал текучого середовища із замкненим контуром, причому впускний і випускний канали текучого середовища знаходяться на одному кінці вала, причому на його зовнішньому боці розміщений теплообмінник циліндричної форми з кількома дископодібними тепловими ребрами. 9. Пристрій за п. 1 або 8, який відрізняється тим, що зазначений пристрій містить також два статичних і порожнистих вали/труби (103, 110), які не обертаються і прикріплені до підсиленого 10 UA 99522 C2 5 10 15 20 25 30 35 40 45 аксіального регулятора для кожної осі з обох боків дугоподібних канальних конструкцій і з підшипником на кінцях зазначеного статичного вала, вбудованим і відцентрованим на осі обертання до зовнішніх боків підтримуваних дугоподібних канальних конструкцій (107), всередині зазначених кінців порожнистого вала (103, 110) вбудований і відцентрований статичний канал, який утворює впускний канал (101) для нагрівального текучого середовища з одного боку і випускний канал (112) з іншого боку дугоподібних канальних конструкцій, а простір між внутрішнім боком зазначених кінців порожнистого статичного вала і зовнішнім боком каналу охолоджувального текучого середовища (102, 112) утворює впускний канал (101) для нагрівального текучого середовища з одного боку і випускний канал (111) з іншого боку дугоподібних канальних конструкцій, і на кінці зазначених впускних каналів (101, 102) встановлені регульовані лопаті статора, орієнтовані, щоб скеровувати текучі середовища під тиском у впускних каналах у напрямку обертання впускного боку дугоподібної канальної конструкції для забезпечення регульованого обертання, а біля впуску дугоподібного каналу є лопати, які зігнені вперед, а біля випуску встановлені лопаті, які повністю або частково зігнені назад у напрямку обертання, а поза лопатями на кінці зазначених випускних каналів (101, 102) встановлена лопаті статора, призначені для керування текучими середовищами під тиском вздовж випускних каналів, і зазначений захисний корпус оснащений ущільненням на зазначених аксіальних регуляторах, які регулюють вали аксіально з кожного боку дугоподібних канальних конструкцій. 10. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить принаймні один пристрій перетворення тиску, який орієнтований для використання енергії від тиску принаймні від одного з текучих середовищ з випускного каналу. 11. Пристрій за п. 1 або 10, який відрізняється тим, що зазначений пристрій містить принаймні один теплообмінник, який передає тепло принаймні з одного із текучих середовищ між зазначеним пристроєм надлишкового тиску і впускним каналом принаймні для одного з текучих середовищ, і пристрій містить також принаймні один теплообмінник між випускним каналом і зазначеним пристроєм перетворення тиску принаймні для одного з текучих середовищ. 12. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також теплообмінник (106) на периферії, з'єднаний з термоізольованими опускними каналами (104, 105) і підйомними каналами (108, 109) для транспортування нагрівального текучого середовища і охолоджувального текучого середовища від їх впускного каналу до їх випускного каналу. 13. Пристрій за п. 1, який відрізняється тим, що зазначений пристрій містить також підходящі засоби для створення низького тиску в захисному корпусі, коли він є замкненим контуром для текучих середовищ, і не має сопел і дифузора інжектора на периферії. 14. Пристрій за п. 1, який відрізняється тим, що зазначений теплообмінник (106) є протиструминним теплообмінником. 15. Спосіб передачі тепла між охолоджувальним текучим середовищем і нагрівальним текучим середовищем, в якому зазначені текучі середовища подають у пристрій (107) з впускним і випускним каналами, розміщеними на осі обертання для пристрою, в якому пристрій обертають таким чином, щоб піддавати текуче середовище відцентровим силам, причому тепло, яке виробляють в охолоджувальному текучому середовищі через відцентрове стиснення, передають у нагрівальне текуче середовище, де текуче середовище піддають відцентровим силам, причому тиск нагрівального текучого середовища підвищують теплом, яке одержують з охолоджувального текучого середовища, й в якому тепло у нагрівальному текучому середовищі та/або охолоджувальному текучому середовищі використовують, який відрізняється тим, що пристрій (107) обертають як один вузол і роботу розширення у нагрівальному текучому середовищі у випускному каналі пристрою використовують для підвищення тиску охолоджувального текучого середовища у впускному каналі пристрою. 11 UA 99522 C2 Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 12

Дивитися

Додаткова інформація

Назва патенту англійською

Device and a method for heat transfer

Автори англійською

Skomsvold, Age, Jorgen

Назва патенту російською

Устройство и способ передачи тепла

Автори російською

Скомсволд Аге Джорген

МПК / Мітки

МПК: F25B 9/00, F28D 11/00, F25B 3/00

Мітки: пристрій, спосіб, передачі, тепла
