Спосіб одержання складнолегованих порошків на основі кобальту
Номер патенту: 99557
Опубліковано: 27.08.2012
Автори: Онопрієнко Євгенія Вікторівна, Василега Ольга Петрівна, Затовський Віктор Григорович, Гречанюк Ігор Миколайович, Грибков Віктор Костянтинович, Гречанюк Микола Іванович, Гогаєв Казбек Олександрович, Мінакова Рімма Валентинівна, Акримов Володимир Олександрович
Формула / Реферат
1. Спосіб одержання складнолегованих порошків сплаву на основі кобальту, що включає виготовлення зливків складнолегованого сплаву на основі кобальту його електронн-променевим плавленням в зливки, як вихідного матеріалу, механічне подрібнення виготовлених зливків цього сплаву, який відрізняється тим, що як складнолегований сплав на основі кобальту використовують CoCrAlYSi сплав, механічне подрібнення зливків цього сплаву здійснюють багатоетапно і послідовно, причому на першому етапі подрібнення використовують пресове обладнання до крупності одержуваних шматків вказаного сплаву з середнім розміром 3-12 мм, а наступні етапи подрібнення виконують на двовалковому прокатному стані з послідовним регулюванням зазору між валками 0,3-10 мм та одержанням порошку складнолегованого сплаву на основі кобальту з середнім розміром часток <0,040 мкм.
2. Спосіб за пунктом 1, який відрізняється тим, що виконують зволоження етиловим спиртом одержуваних складнолегованих порошків на основі кобальту на етапах їх подрібнення на двовалковому прокатному стані починаючи з розмірів частинок порошків <1,6 мм.
Текст

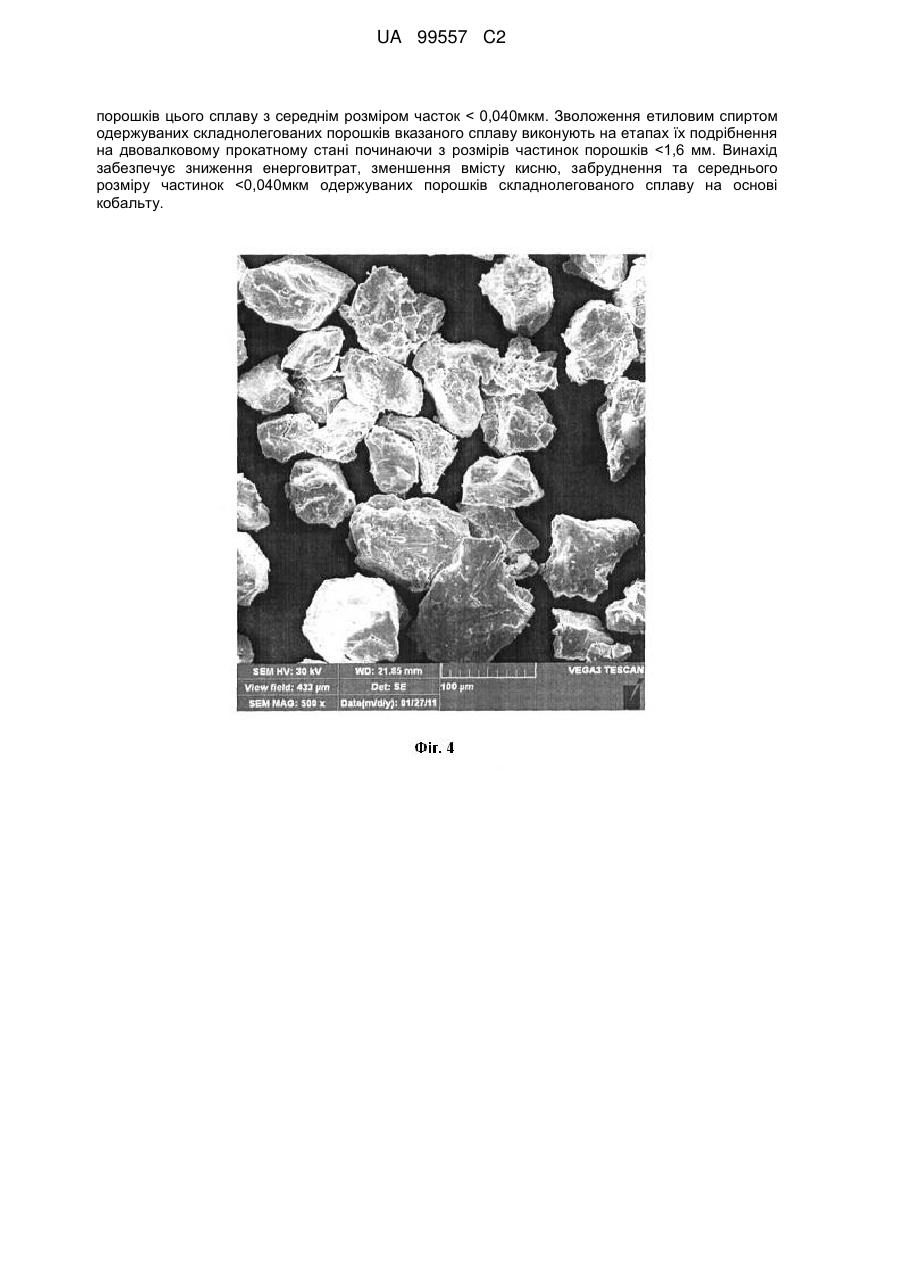

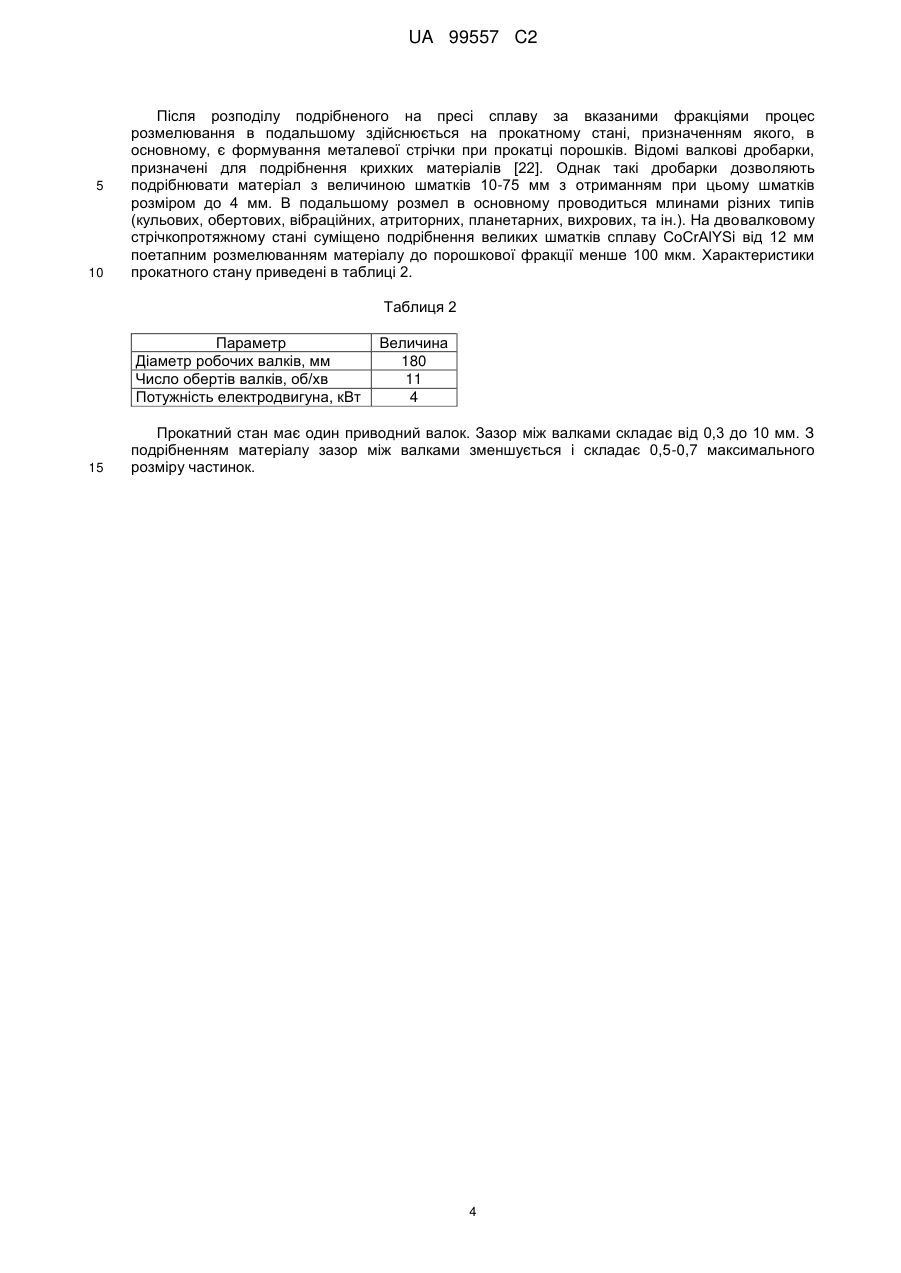

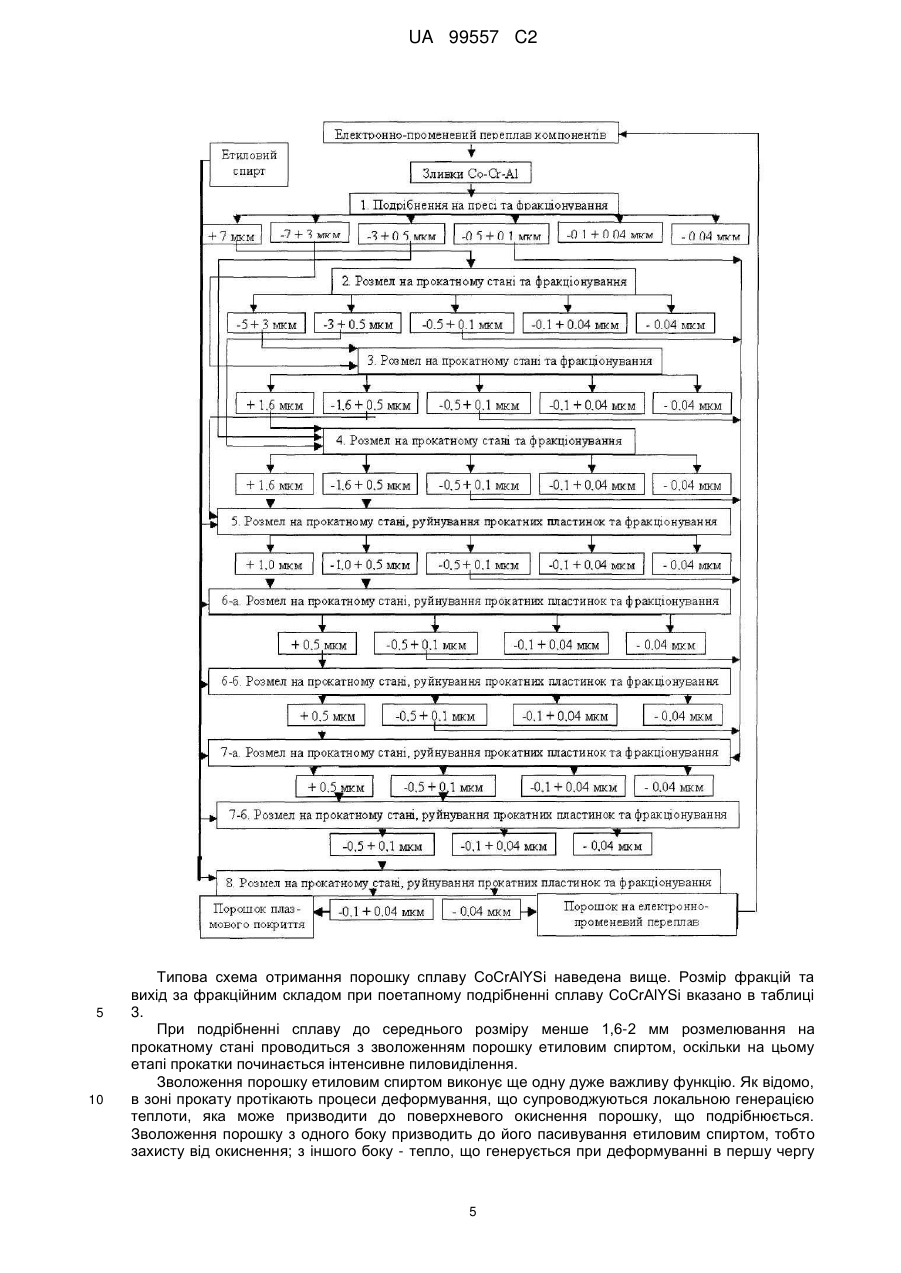

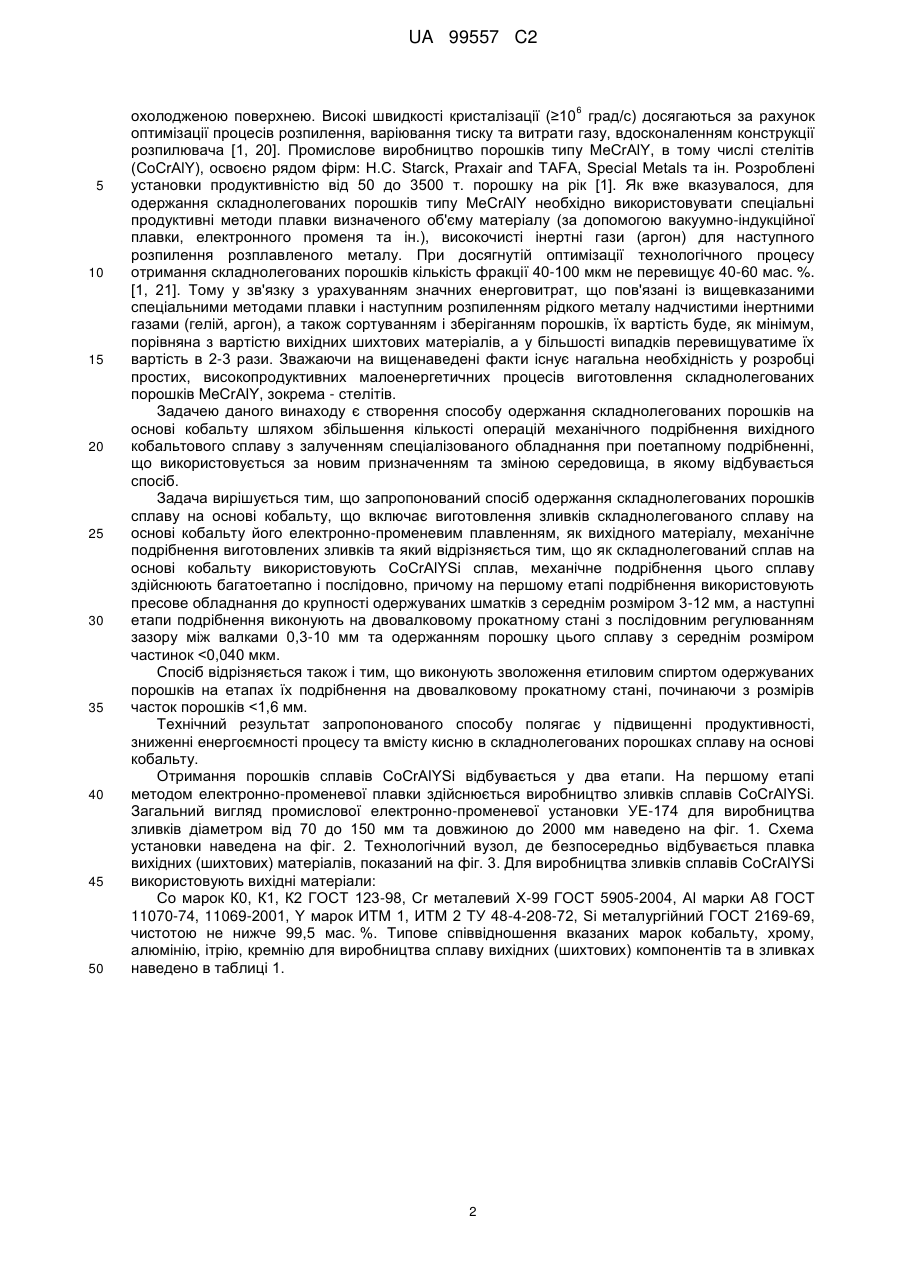

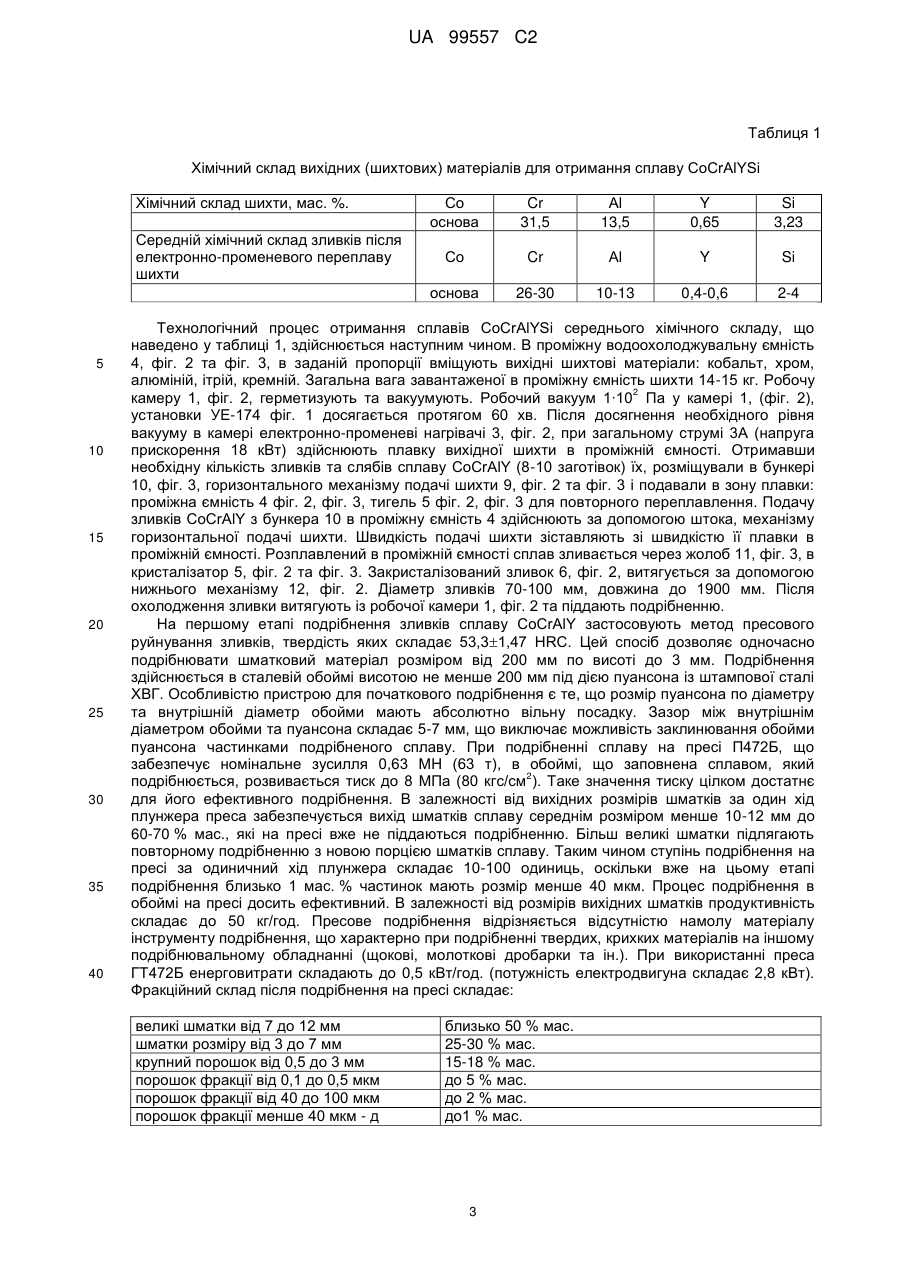

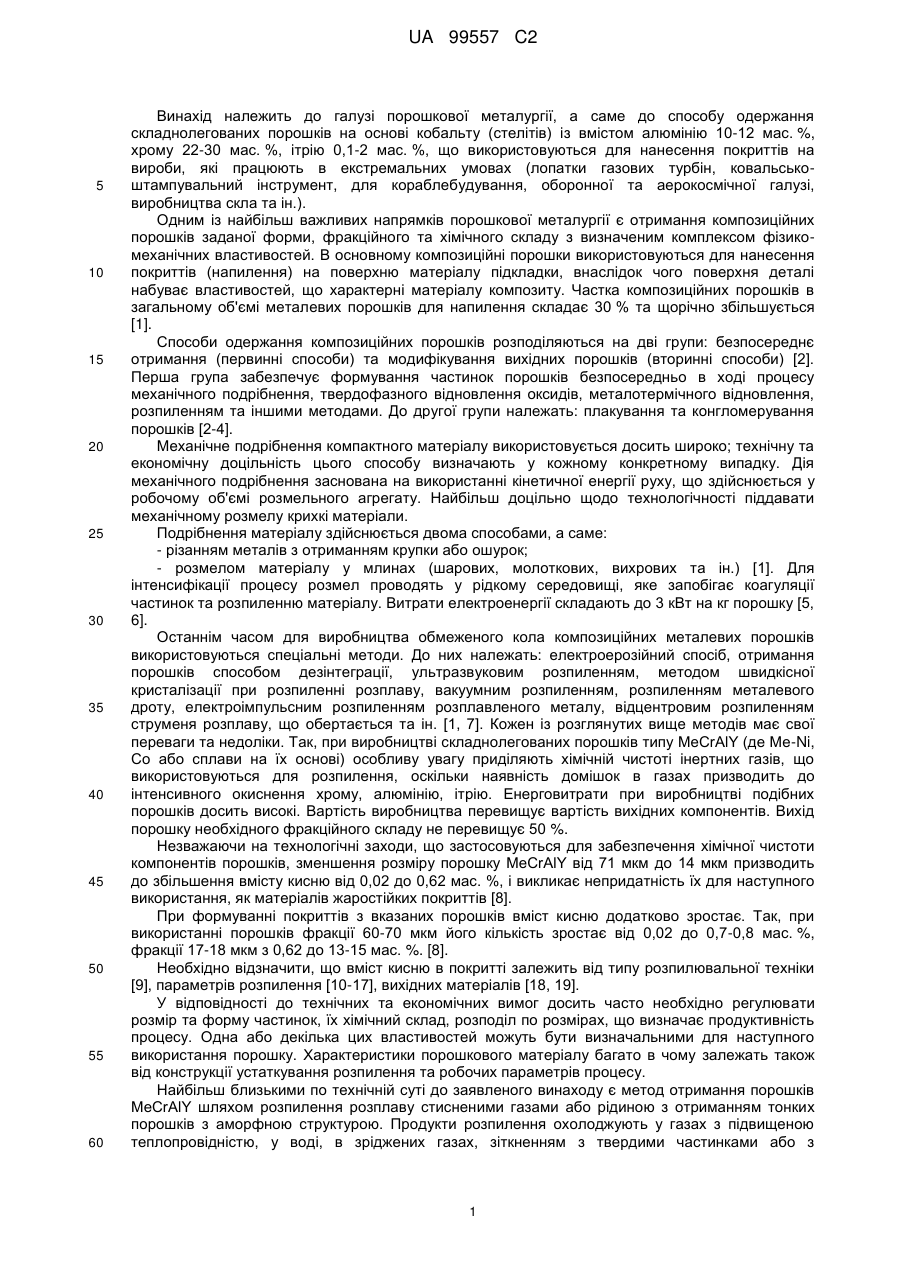

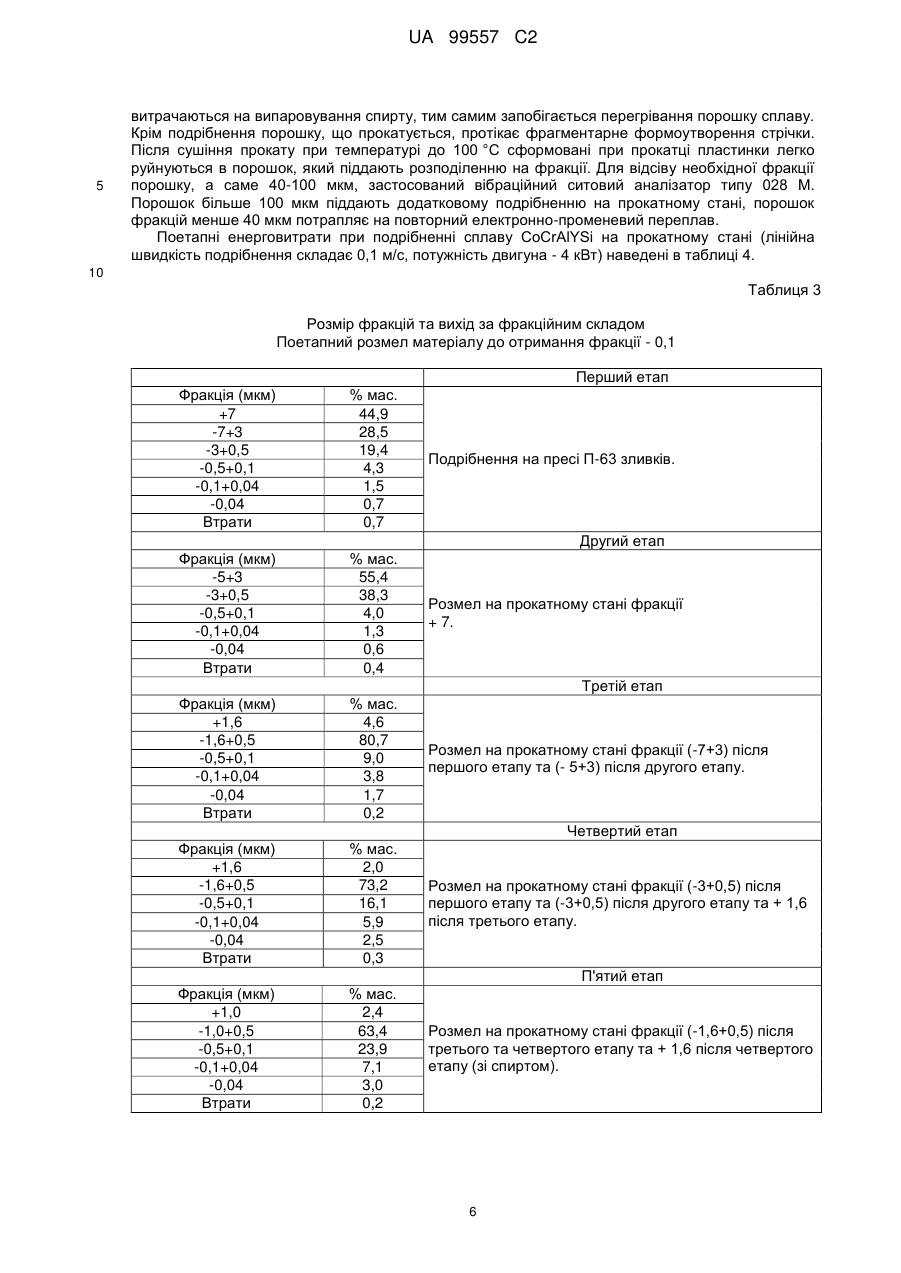

Реферат: Винахід належить до галузі порошкової металургії, а саме - до способу одержання складнолегованих порошків сплаву на основі кобальту. Спосіб включає виготовлення зливків складнолегованого сплаву на основі кобальту електронно-променевим плавленням, як складнолегований сплав на основі кобальту одержують зливки сплаву CoCrAlYSi, які багатоетапно і послідовно механічно подрібнюють на першому етапі на пресовому обладнанні до крупності шматків 3-12 мм, наступні етапи подрібнення здійснюють на двовалковому прокатному стані з послідовним регулюванням зазору між валками 0,3-10 мм та одержанням UA 99557 C2 (12) UA 99557 C2 порошків цього сплаву з середнім розміром часток < 0,040мкм. Зволоження етиловим спиртом одержуваних складнолегованих порошків вказаного сплаву виконують на етапах їх подрібнення на двовалковому прокатному стані починаючи з розмірів частинок порошків
ДивитисяДодаткова інформація
Назва патенту англійськоюProcess for producing complexly alloyed powders on the basis of cobalt
Автори англійськоюHohaiev Kazbek Oleksandrovych, Hrechaniuk Mykola Ivanovych, Hrybkov Viktor Kostiantynovych, Zatovskyi Viktor Hryhorovych, Minakova Rimma Valentynivna, Vasyleha Olha Petrivna, Akrymov Volodymyr Oleksandrovych, Onopriienko Yevheniia Viktorivna, Hrechaniuk Ihor Mykolaiovych
Назва патенту російськоюСпособ получения сложнолегированных порошков на основе кобальта
Автори російськоюГогаев Казбек Александрович, Гречанюк Николай Иванович, Грибков Виктор Константинович, Затовский Виктор Григорьевич, Минакова Римма Валентиновна, Василега Ольга Петровна, Акримов Владимир Александрович, Оноприенко Евгения Викторовна, Гречанюк Игорь Николаевич
МПК / Мітки
МПК: C22B 9/04, B22F 9/04, C22C 19/07, B02C 19/20
Мітки: складнолегованих, кобальту, основі, спосіб, одержання, порошків
Код посилання
<a href="https://ua.patents.su/14-99557-sposib-oderzhannya-skladnolegovanikh-poroshkiv-na-osnovi-kobaltu.html" target="_blank" rel="follow" title="База патентів України">Спосіб одержання складнолегованих порошків на основі кобальту</a>
Спосіб одержання порошків кобальту
Номер патенту: 44843
Опубліковано: 15.03.2002
Автор: Давидян Карен Генріхович
МПК: C22B 23/00, B22F 9/16
Мітки: порошків, спосіб, одержання, кобальту
Формула / Реферат:
Спосіб одержання порошків кобальту, який містить в собі термічну обробку порошків в атмосфері водню, який відрізняється тим, що оксид кобальту підлягає попередньому механічному подрібненню до необхідних розмірів частинок, а потім здійснюється термічна обробка подрібненого оксиду в атмосфері осушеного водню при температурі 630-660°С протягом 3 - 5 годин.
Спосіб одержання порошків сплавів рідкоземельних металів на основі заліза та кобальту
Номер патенту: 19227
Опубліковано: 25.12.1997
Автори: Булик Ігор Іванович, Грицишин Петро Михайлович, Яртись Володимир Анатолієвич, Штогрин Андрій Іванович
МПК: B22F 9/02
Мітки: заліза, спосіб, металів, порошків, рідкоземельних, основі, одержання, сплавів, кобальту
Формула / Реферат:
Изобретение относится к порошковой металлургии, в частности к получению порошков ферромагнитных сплавов на основе железа и кобальта, содержащих один или несколько редкоземельных металлов.Известен способ диспергирования сплавов Sm2(Fe, Co, Cu, Zr)17 при поглощении водорода под давлением 200 атм и температуре 200°С [1, 2J.Недостатком данного способа является высокое давление водорода и повышенная температура в рабочей камере, что...
Ливарний сплав на основі кобальту
Номер патенту: 65680
Опубліковано: 15.04.2004
Автори: Гальченко Вячеслав Васильович, Павленко Олексій Володимирович, Беляєв Іван Іванович, Костриця Валентин Васильович, Аникін Юрій Пилипович
МПК: C22C 19/07
Мітки: сплав, основі, кобальту, ливарний
Формула / Реферат:
Ливарний сплав на основі кобальту, що містить Со, Ni, Cr, Mo, Ті, А1, Si, С, Mn, який відрізняється тим, що додатково містить Nb, а вміст алюмінію та заліза разом складає до 2% при такому співвідношенні, мас.%: Со 60-65 Ni 7-9,5 Cr 20 Mo 8 Ti 0,25-0,5 Al+Fe ...
Стоматологічний сплав на основі кобальту
Номер патенту: 64494
Опубліковано: 16.02.2004
Автори: Гурин Петро Олексійович, Лось Валерій Володимирович, Беспалов Сергій Анатолійович, Ошкадьоров Станіслав Петрович, Скрипкін Юрій Миколайович, Неспрядько Валерій Петрович
МПК: C22C 19/07
Мітки: основі, стоматологічний, кобальту, сплав
Формула / Реферат:
Стоматологічний сплав на основі кобальту, що містить хром, молібден, кремній, залізо і вуглець, який відрізняється тим, що в нього додатково вводять вольфрам і нікель при наступному співвідношенні компонентів (ваг. %): Cr 27,0-31,0 Ni 2,4-2,8 Мо 4,0-6,0 W 0,3-0,6 Si 0,5-1,1 ...
Ливарний сплав на основі кобальту
Номер патенту: 60426
Опубліковано: 15.10.2003
Автори: Беляєв Іван Іванович, Аникін Юрій Пилипович, Гальченко Вячеслав Васильович, Павленко Олексій Володимирович, Костриця Валентин Васильович
МПК: C22C 19/07
Мітки: основі, ливарний, кобальту, сплав
Формула / Реферат:
Ливарний сплав на основі кобальту, який містить хром, кремній, вуглець, марганець, який відрізняється тим, що додатково містить вольфрам, залізо, ванадій, ніобій при наступному співвідношенні компонентів: хром 20%, вольфрам 8,5 – 9 %, ванадій 2,5 – 3 %, ніобій 3,5 – 4 %, залізо 1,0 - 1,5 %, вуглець 0,15 – 3%, кремній 0,1 - 0,5 % та марганець 0,15 - 0,2 %.
Попередній патент: Спіральне свердло
Наступний патент: Пристрій бєлова для абразивно-лазерного різання
Випадковий патент: Гербіцидний засіб
