Пакувальний матеріал, що містить намагнічувані ділянки

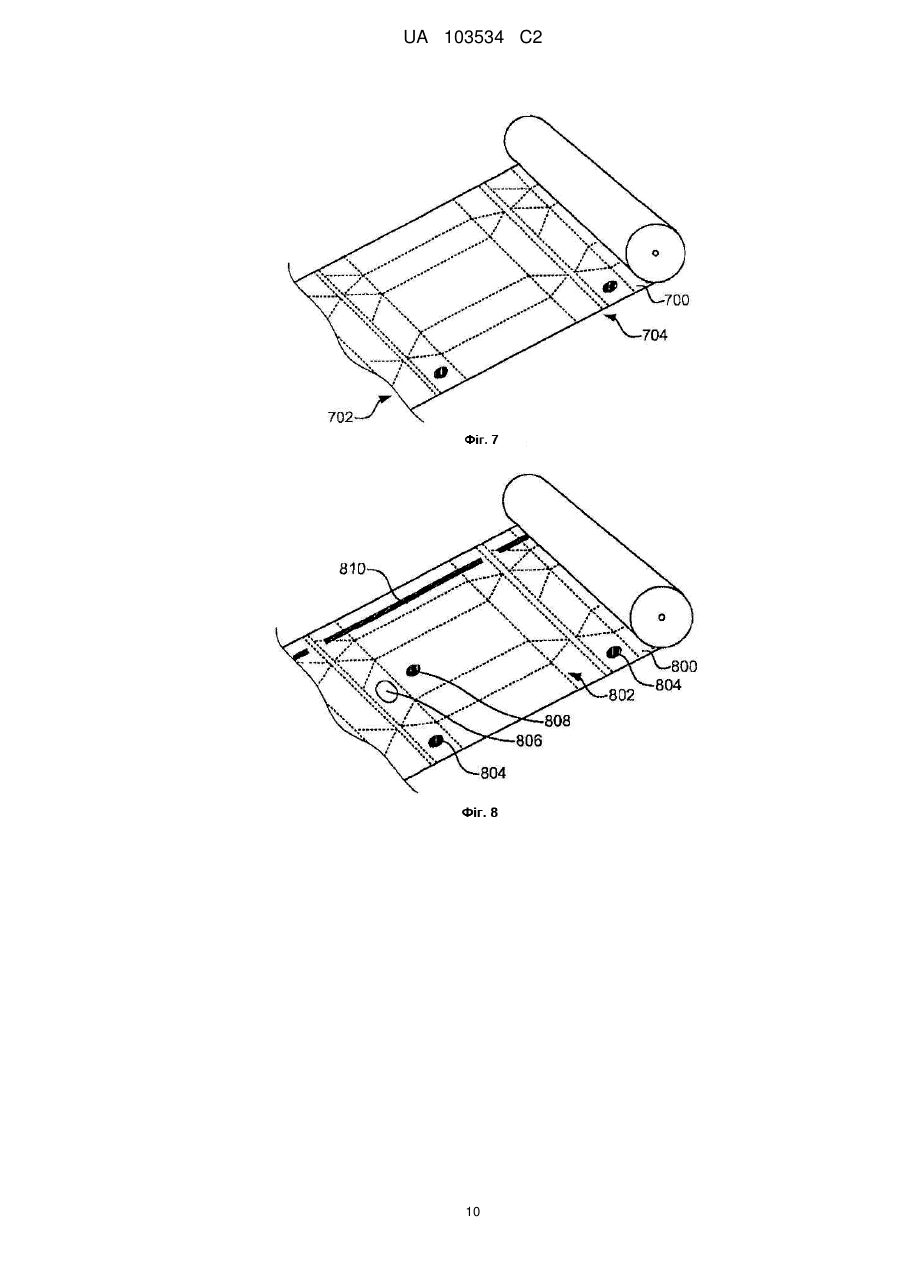

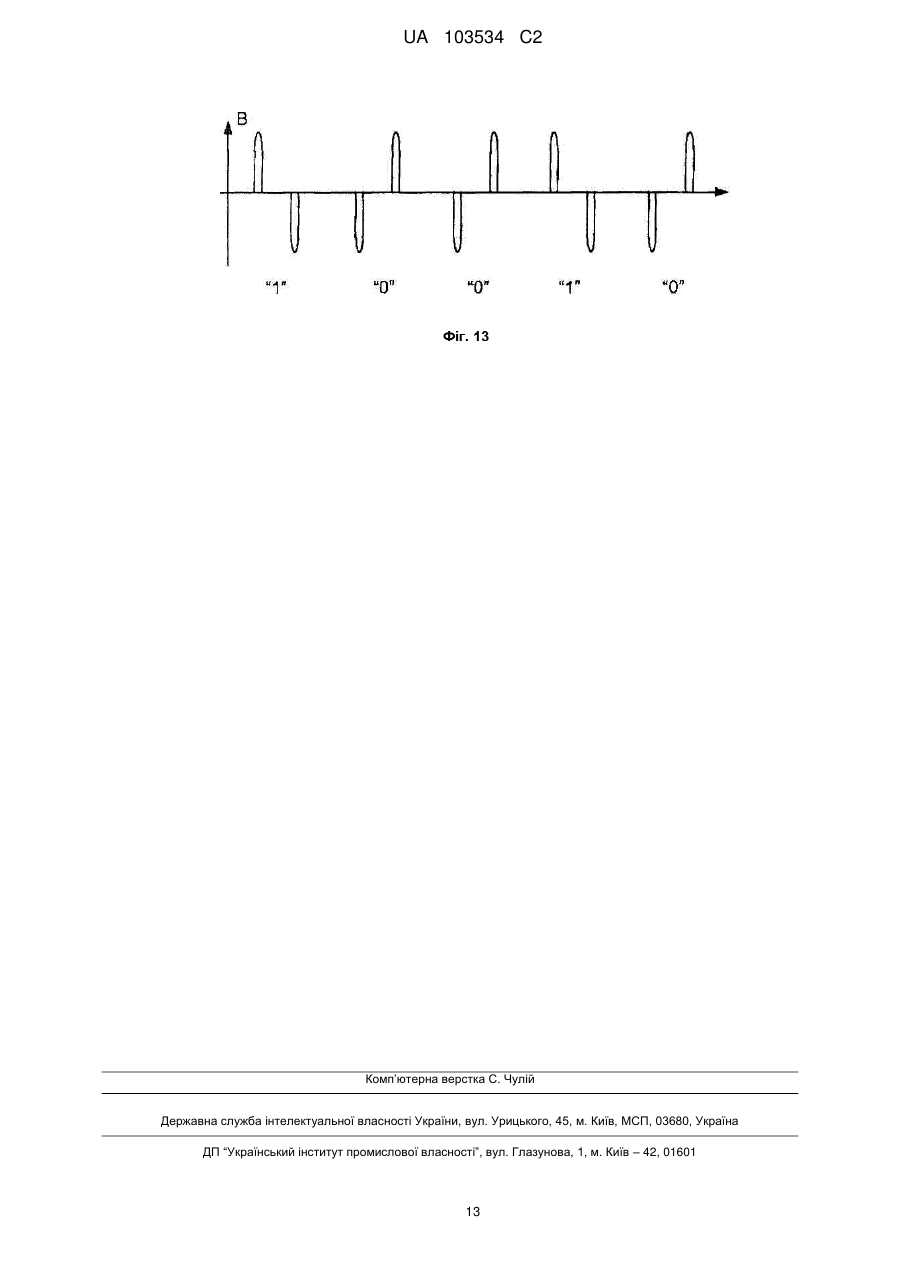

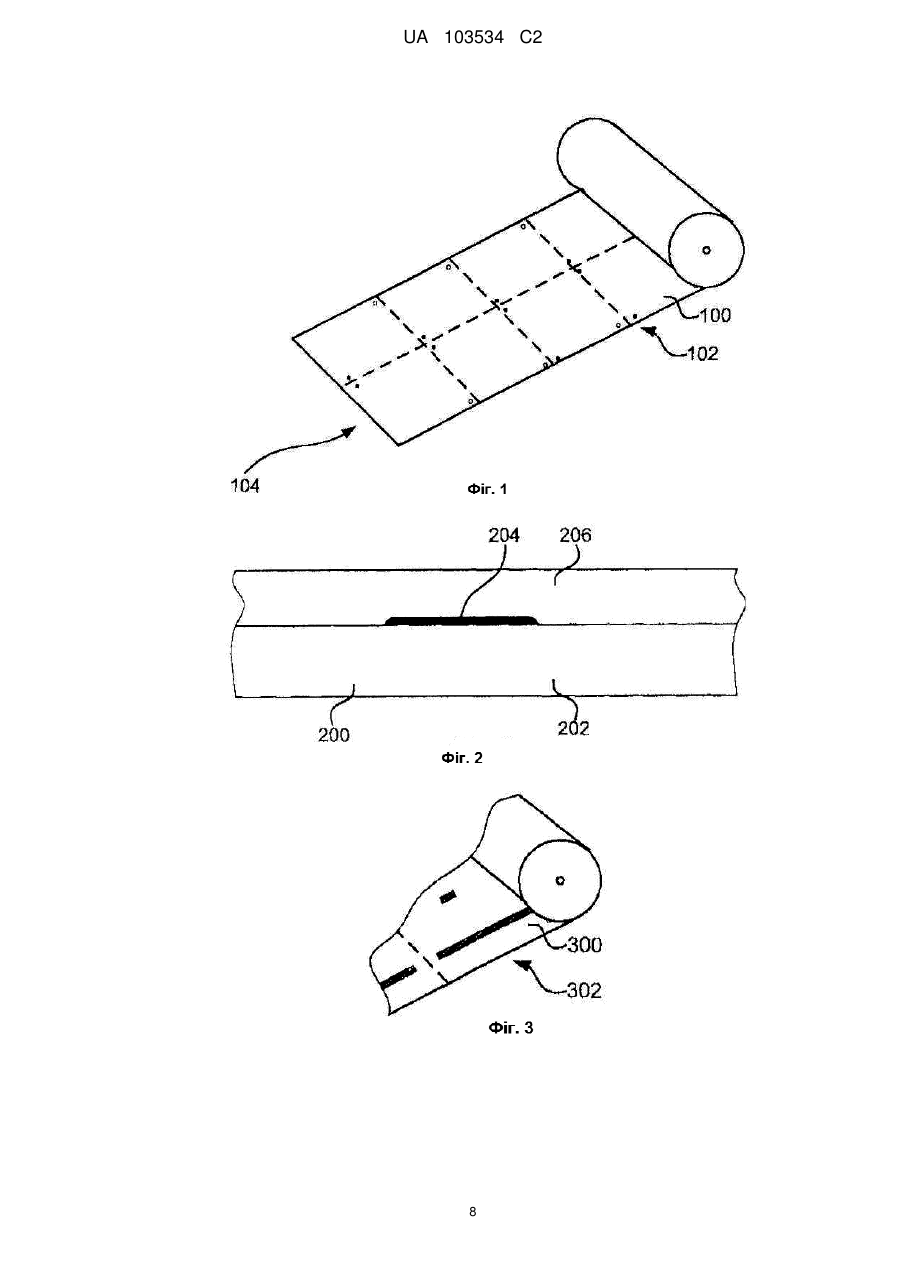

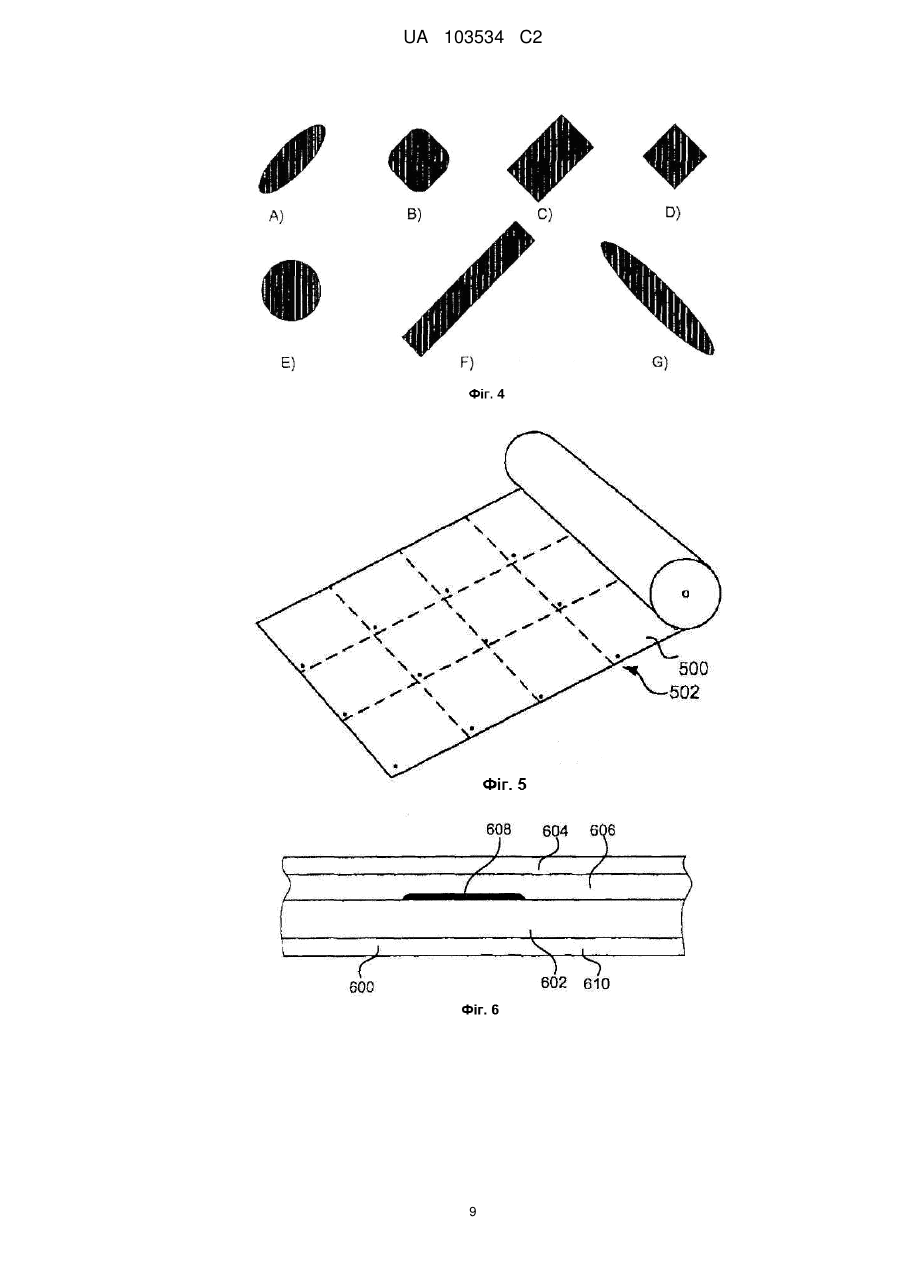

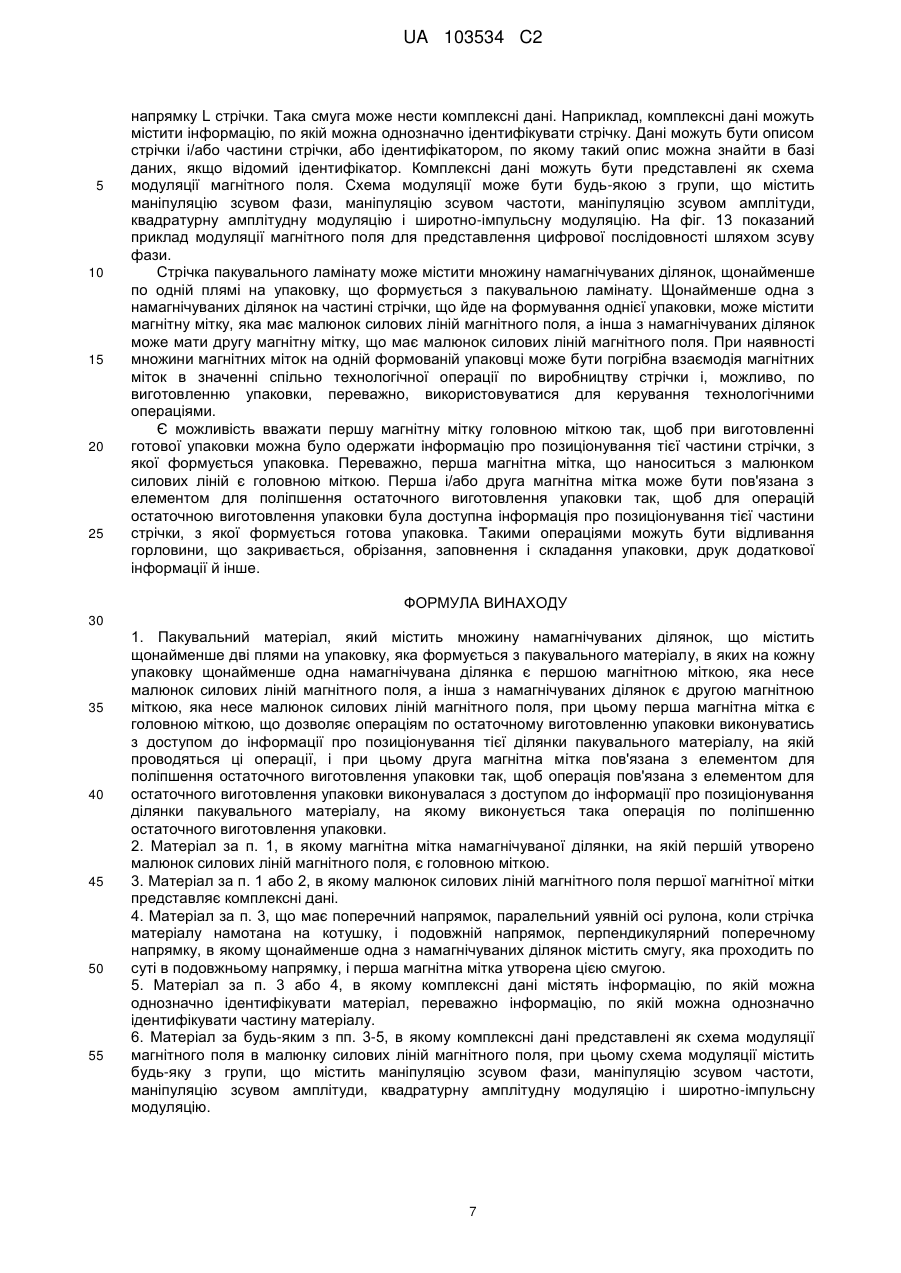

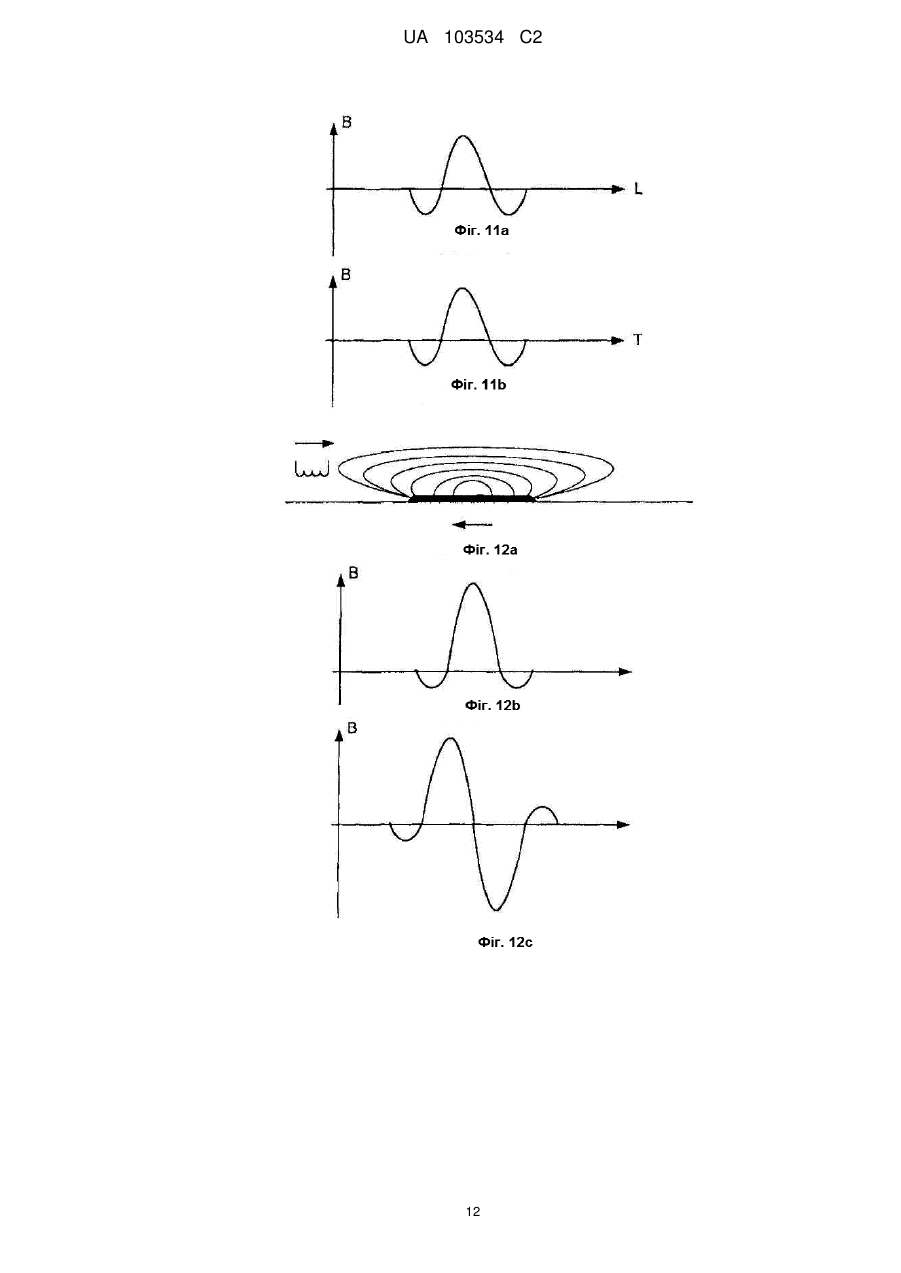

Реферат: Пакувальний матеріал, який містить множину намагнічуваних ділянок, що містять щонайменше одну пляму на кожну упаковку, яка повинна бути сформована з цього пакувального матеріалу. Щонайменше одна з намагнічуваних ділянок на кожну упаковку утворює першу магнітну мітку, яка несе малюнок силових ліній магнітного поля, а інша з намагнічуваних ділянок на кожну упаковку утворює другу магнітну мітку, яка несе малюнок силових ліній магнітного поля. UA 103534 C2 (12) UA 103534 C2 UA 103534 C2 5 10 15 20 25 30 35 40 45 50 55 Галузь винаходу Даний винахід стосується пакувального матеріалу, що містить намагнічувані ділянки, при цьому матеріал призначений для формування, наприклад, упаковки для харчових продуктів. Передумови до створення винаходу У технології упаковування, при якій пакувальний контейнер формують з пакувального ламінату, відомий пакувальний ламінат, що має форму стрічки, яку перед впакуванням або під час впакування формують в пакувальний контейнер. Є напрямні мітки, наприклад, для оптичного зчитування для напрямних операцій при виготовленні упаковки, наприклад, формуванні, герметизації, згинанні та інше. Такі напрямні мітки іноді називають мітками для суміщення. Мітка для суміщення для оптичного зчитування наноситься під час друку пакувальною ламінату, коли, наприклад, на пакувальний ламінат наноситься декоративний малюнок або інформація про продукт. Проблема з такими мітками для суміщення полягає в тому, що вони займають помітну частину площі, яка визначає зовнішній вигляд упаковки. Ще однією проблемою є те, що положення такої мітки для суміщення визначається хорошим узгодженням операції друку з іншими операціями, що виконуються на стрічці. Таким чином є потреба удосконалиш маркування стрічки пакувального ламінату. Короткий опис винаходу Даний винахід оснований на розумінні того, що на пакувальний ламінат можна нанести магнітне маркування. Зберігання інформації на магнітних носіях в пакувальному матеріалі було запропоноване, наприклад, в ЕР 705759 А1. У даному описі пропонується формувати одну або більше плям на стрічці майбутньої упаковки, при цьому плями містять намагнічувані частинки, що дозволяє їх використовувати як магнітне маркування. Згідно з першим аспектом даного винаходу пропонується пакувальний матеріал, що містить множину намагнічуваних ділянок, що включають щонайменше одну пляму на упаковку, яка буде сформована з пакувального матеріалу, в якому в кожній упаковці щонайменше одна з намагнічуваних ділянок утворює першу магнітну мітку, що має малюнок силових ліній магнітного поля, і інші намагнічувані ділянки утворюють другу магнітну мітку, що має малюнок силових ліній магнітного поля. Перша магнітна мітка може бути головною міткою, щоб операціям по остаточному виготовленню упаковки була доступна інформація про позиціонування тієї частини стрічки, яка призначена для формування упаковки. Магнітна мітка намагнічуваної ділянки, на якій першій створюють малюнок силових ліній магнітного поля, може бути головною міткою. Друга магнітна мітка може бути пов'язана з елементом для поліпшення остаточного виготовлення упаковки, щоб операції, пов'язані з цим елементом і викопані для остаточною виготовлення упаковки могли мати доступ до інформації про позиціонування частини стрічки, призначеної для формування упаковки, і/або перша магнітна мітка може бути пов'язана з елементом для поліпшення остаточною виготовлення упаковки, щоб операції, пов'язані з цим елементом і упаковки, що викопуються для остаточного виготовлення могли мати доступ до інформації про позиціонування частини стрічки, призначеної для формування упаковки. Малюнок силових ліній першої магнітної мітки може представляли комплексні дані. Матеріал може визначати поперечний напрямок, паралельний уявній осі рулону, коли стрічка матеріалу намотується на котушку, і подовжній напрямок, перпендикулярний поперечному напрямку, при цьому щонайменше одна з намагнічуваних ділянок може містити смугу, що проходить по суті вздовж подовжнього напрямку стрічки, і друга магнітна мітка може бути сформована цією смугою. Комплексні дані можуть містити інформацію, по якій можна однозначно ідентифікувати матеріал. Комплексні дані можуть бути представлені як схема модуляції магнітного поля в малюнку силових ліній, де схема модуляції містить будь-яку з труни, що містить маніпуляцію зсувом фази, маніпуляцію зсувом частоти, маніпуляцію зсувом амплітуди, квадратурну амплітудну модуляцію і широтно-імпульсну модуляцію. Короткий опис креслень Фіг. 1 - схематичне зображення стрічки пакувального ламінату за варіантом даного винаходу. Фіг. 2 - приклад структури ламінату. Фіг. 3 - схематичне зображення стрічки пакувального ламінату за варіантом даного винаходу, що показує положення намагнічуваних ділянок. Фіг. 4 - інші приклади форми намагнічуваної ділянки. Фіг. 5 - схематичне зображення стрічки пакувального ламінату за варіантом даного винаходу. Фіг. 6 - приклад структури ламінату. 1 UA 103534 C2 5 10 15 20 25 30 35 40 45 50 55 60 Фіг. 7 - схематичне зображення стрічки пакувального ламінату за варіантом даного винаходу. Фіг. 8 - схематичне зображення стрічки пакувального ламінату за варіантом даного винаходу. Фіг. 9 - схематичне зображення намагнічуваної ділянки за варіантом даною винаходу. Фіг. 10а-10с - ілюстрація малюнка силових ліній магнітного поля за варіантом даного винаходу. Фіг. 11а і 11b - ілюстрація малюнка силових ліній магнітного поля за варіантом даного винаходу. Фіг. 12 - модуляція комплексних даних в малюнку силових ліній магнітною поля за варіантом даного винаходу. Докладний опис винаходу Для розуміння процесу створення магнітних міток далі слідує короткий опис магнітного чорнила. Для створення магнітних міток застосовують намагнічувані чорнила за допомогою яких на пакувальному матеріалі можна утворювати намагнічувані ділянки, при цьому пакувальний матеріал використовують для формування, наприклад, упаковок для харчових продуктів, таких як контейнери для напоїв або харчових продуктів, або контейнери для основних або додаткових продуктів для приготування їжі або напоїв. Чорнило містить намагнічувані частинки для придання магнітних властивостей намагнічуваним ділянкам. Далі, чорнило містить розчинник. Призначення розчинника - утримувати систему розподілу чорнила при друці у відкритому стані, не допускаючи її забивання. Розчинник може бути на водній основі або на основі мономеру. Прикладами розчинника є етанол, етилацетат, вода, ізопропанол, гліколь або розчинник-уповільнювач. Далі, чорнило містить зв'язуюче, наприклад, акрилат, акриловий співполімер стиролу, поліуретан, нітроцелюлозу або латекс. Зв'язуюче може містити суміш декількох компонентів, наприклад, згаданих вище, щоб надати чорнилу потрібні властивості. Властивостями, які приймаються до уваги є здатність до диспергування і стабілізації намагнічуваних частинок в чорнилі, транспортування намагнічуваних частинок в процесі друку, адгезія до підкладки, на якій здійснюється друк, тобто, до шару ламінату. Крім того, до уваги приймається захист намагнічуваних частинок після друку, і забезпечення потрібних властивостей при друці. Наприклад, один компонент зв'язуючого може працювати як диспергатор, рівномірно розподіляючи намагнічувані частинки в чорнилі, а інший може бути клеєм, що утворює адгезію до пакувального матеріалу і т.д. На фіг. 1 показане полотно 100 пакувального матеріалу, на якому є множина намагнічуваних ділянок 102. Намагнічувані ділянки переважно при їх друці розподіляються так, що на одну упаковку 104, що формується з пакувальною матеріалу, є щонайменше одна намагнічувана ділянка 102. Для зниження споживання магнітного матеріалу, тобто, витрати магнітного чорнила, намагнічувані ділянки виконані як плями і т. п. в тих місцях, де повинні бути розташовані магнітні мітки. Оскільки точність позиціонування між друком і нанесенням магнітних міток обмежена, в порівнянні з проблемою оптичних міток, плями переважно небагато більші реального розміру, необхідного для магнітної мітки. Тому можна компенсувати будь-яке розумне відхилення. Плями, таким чином, містять намагнічувані частинки, за допомогою яких можна утворювати магнітні мітки і, як буде детальніше показано нижче, залежно від форми і розміру точок, в ці мітки можна внести більш складну інформацію шляхом модульованого намагнічення. Пакувальний матеріал переважно є ламінатом або одношаровим матеріалом, наприклад, полімерним матеріалом. На фіг. 2 показано, що пакувальний ламінат 200 може містити шар паперу 202, па якому можна друкувати намагнічувані ділянки 204, і один або більше шарів пластикового покриття 206. У даному описі термін "пластикове покриття" повинен тлумачитися як будь-яке покриття, що містить полімери, придатні для виготовлення харчових контейнерів. Пакувальний ламінат також може містити шар металевої фольги. Для того, щоб мати можливість записувати інформацію на магнітні мітки і зчитувати її через шар металевої фольги, метал переважно не є феромагнетиком, наприклад, алюмінієм. Друк намагнічуваних ділянок переважно здійснюється на тій стороні шару ламінату, якою він повернутий до вмісту формованої упаковки. Тому, намагнічені ділянки не заважають друкуванню декоративних елементів або інформації про продукт на упаковці. Друк переважно здійснюється магнітним чорнилом, як показаний вище, і так, що надруковані ділянки після висихання мають товщину від 4 до 10 мкм, переважно від 6 до 8 мкм. На фіг. 3 показана стрічка пакувального ламінату 300, що містить множину намагнічуваних ділянок 302. Намагнічувані ділянки можна розподілити так, щоб на кожній формованій упаковці, 2 UA 103534 C2 5 10 15 20 25 30 35 40 45 50 55 60 що формується з пакувального ламінату, була щонайменше одна або більше намагнічуваних ділянок. Намагнічувані ділянки містять намагнічувані частинки, наприклад, виконані з магнітного чорнила, як показано вище. Намагнічувані ділянки або "плями" можуть мати різні форми, показані на фіг. 4, залежно від магнітної мітки і призначення магнітної мітки. Плями можуть бути квадратними, прямокутними, круглими, овальними або мати подовжену форму, орієнтовану в подовжньому або в поперечному напрямку стрічки. Розмір плями вибирають залежно від розміру мітки, яку вона повинна утворити. Переважно, розмір плями трохи збільшують, щоб усунути проблеми відхилення при позиціонуванні між друком плями і створенням на ньому магнітної мітки. Збільшена пляма, зрозуміло, здатна більше намагнічуватися, що можна використовувати для посилення магнітного поля мітки, що несе небагато інформації яку, таким чином, буде легше зчитувати в жорстких умовах, або зберігати складнішу інформацію, наприклад, інформацію про стрічку або про конкретну частину стрічки. Для малоінформативної 2 мітки пляма може мати площу 250 мм або менше, що для плями квадратної форми дає довжину однієї сторони 15-16 мм, а для круглої плями дає діаметр 17-18 мм. Для багатьох варіантів часі осування достатньо площі в 150 мм або менше, а для деяких варіантів 2 застосування достатньо буде площі в 25 мм або навіть менше. Намагнічувана ділянка для зберігання комплексних даних може бути виконана в формі подовженої плями або штриха. Розташувавши подовжену смугу вздовж подовжнього напрямку полотна легко реалізувати послідовний запис і зчитування комплексних даних, коли полотно рухається під час виготовлення полотна і/або остаточною виготовлення упаковки. Надруковані плями переважно містять множину намагнічуваних частинок в кількості від 0,5 2 до 4 г на м площі плями. Менша кількість може знизити здатність до зберігання інформації, а більша кількість приводить тільки до підвищеної витрати магнітного чорнила, не підвищуючи здатності до зберігання інформації. Друк більшої кількості також може представляти проблему, особливо при високошвидкісному друці, оскільки чорнила можуть утворювати проблеми при 2 нанесенні. Переважною кількістю є 1,5-4 г/м , що дозволяє зберігати інформацію в різних умовах. Хороший компроміс між надійністю запису/зчитування, друком і економною витратою 2 чорнила дає величина приблизно 2 г/м . Подовжена пляма або штрих може бути розташований на попередньо визначеній відстані від подовжнього краю полотна, і в деяких варіантах часі осування дані, що містяться в штриху, також можна використовувати для вирівнювання стрічки. Подовжена пляма або штрих можуть бути частиною смуги, що проходить вздовж стрічки і розділеною на ділянки так, що на кожній формованій упаковці присутня одна ділянка. Ділянка переважно розташована так, щоб можна було ущільняти упаковку, що формується в положенні, де відсутній намагнічуваний друк. Смуга може містити магнітну мітку, яка вказує на положення ущільнення і бути розташована на попередньо визначеній відстані від положення ущільнення. На фіг. 5 показана стрічка 500 пакувального ламінату, що містить множину намагнічуваних ділянок 502, показаних в формі точок. Стрічка 500 призначена для формування множини упаковок для впакування харчових продуктів або рідин. Штрихові лінії є уявними і показують множину ділянок, з яких буде сформована упаковка. Стрічка 500 містить щонайменше одну намагнічувану ділянку на кожну упаковку. Таким чином, коли з пакувального ламінату формують упаковку, кожна упаковка буде мати щонайменше одну намагнічувану ділянку. Плями переважно мають будь-яку необхідну комбінацію ознак, описаних вище, і стосуються геометрії, друку і магнітного чорнила. Ламінат може бути складним ламінатом, що містить множину шарів, при цьому кожний шар вибраний для надання готовій упаковці необхідних властивостей. Наприклад, може бути додатковий полімерний шар 610, наприклад, для захисту паперового шару від вологи, полегшення маніпуляцій з готовою упаковкою і для підвищення міцності упаковки до впливу навколишнього середовища, і/або просто для придання готовій упаковці привабливого зовнішнього вигляду. Ламінат також може містити єдиний шар, наприклад, єдиний полімерний шар, хоча і називається "ламінат", якщо така конструкція надає готовій упаковці необхідних властивостей. Ламінат 600 може містити перший шар 602, виконаний з паперу, і другий шар 604, виконаний з пластикового покриття, як показано на фіг. 6. Намагнічувані ділянки можуть бути відбитками 608 на шарі паперу, що мають, наприклад, форму плям або іншу форму, як описано вище з посиланнями на геометрію. Можуть бути й інші шари, наприклад, третій шар 606 металевої фольги. Для придання готовій упаковці необхідних властивостей можна використовувати більшу або меншу кількість шарів. Коли ламінат містить шар 606 металевої фольги, він переважно виготовлений з не феромагнітного металу, такого як алюміній, щоб намагнічувана ділянка була в електромагнітному відношенні доступна через металеву фольгу для запису і зчитування інформації, що зберігається в магнітній формі і/або позиціонування. 3 UA 103534 C2 5 10 15 20 25 30 35 40 45 50 55 60 Щонайменше частина плями/плям, які знаходяться на кожній упаковці, надрукована так, щоб бути невидимою із зовнішньої сторони готової упаковки. Це викликано тим, що зовнішня поверхня упаковки надається для декоративних елементів і/або інформації про продукт. Таким чином, друк переважно здійснюється на тій стороні стрічки, яка повернута всередину упаковки або, щонайменше на тій стороні відповідного шару, наприклад, паперового шару, яка, як указано вище, повинна бути повернута всередину упаковки. На фіг. 7 показана стрічка 700 пакувального ламінату, що містить множину намагнічуваних ділянок 702. Стрічка 700 містить щонайменше одну пляму на упаковці, яка повинна бути сформована з пакувального ламінату. Далі, на стрічці виконується щонайменше один підготовчий елемент для поліпшення остаточного виготовлення упаковки. Цей щонайменше один підготовчий елемент суміщений з магнітною міткою на щонайменше одній намагнічуваній ділянці. Наприклад, як показано на фіг. 7, на стрічці виконані лінії згину, що дозволяють швидко і надійно формувати остаточну упаковку. При нанесенні ліній згину одночасно формують мітку в формі попередньо певного магнітного поля. Механізм для нанесення ліній згину, тобто, валки з нанесеними канавками/виступом, можна оснастити намагнічуючим елементом. Операція нанесення магнітної мітки в такому випадку буде суміщена з операцією нанесення ліній згину. Намагнічуючим елементом може бути постійний магніт або електромагніт, для створення магнітної мітки. Коли магніт, розташований на периферії валка, проходить в безпосередній лінії з намагнічуваною ділянкою, намагнічувані частинки намагнічуваної ділянки, намагнічуються і в намагнічуваній ділянці залишається малюнок силових ліній магнітного поля. Таким чином, формується магнітна мітка. Переважно, намагнічувана ділянка має розмір, який трохи перевищує геометричний розмір магнітної мітки, тобто, в частині намагнічуваної ділянки зберігається залишковий магнетизм. Тому, точне положення намагнічуваної ділянки не є критично важливим, оскільки точне положення визначає магнітна мітка, а не надруковану намагнічувану ділянку. Утворюючи відповідний малюнок силових ліній можна точно зчитати магнітну мітку, як буде описано нижче. Підготовчим елементом може бути не тільки лінія згину, але і отвору, перфорації й інше. Поєднання здійснюється на тих же принципах, тобто на механізмі, що забезпечує підготовчий елемент, встановлюють намагнічувану ділянку так, щоб поєднання визначалося самою конструкцією. Застосування намагнічуваного елемента в механізмі, що здійснює нанесення підготовчого елемента може поставити декілька питань. Наприклад, намагнічуваний елемент не можна встановити в положення, коли нанесення підготовчого елемента вимагає механічної взаємодії з пакувальним ламінатом, наприклад, формування ліній згину або пробивання отвору. Тому, переважно, між областю виконання такого підготовчого елемента і місцем нанесення пов'язаної з ним магнітної мітки витримує деяку відстань. Далі, інструмент, що здійснює взаємодію, згадану вище, може бути виконаний з феромагнітного матеріалу. Для поліпшення нанесення магнітної мітки, може знадобитися оснастити намагнічуваний елемент утримуючим або кріпильним засобом, виконаним з не феромагнітного матеріалу, наприклад, алюмінію, при цьому відстань можна збільшити ще більше. Так, залежно від операції нанесення підготовчого елемента і інструмента для її виконання, відстань переважно для цього прикладу становить щонайменше 5 мм, щонайменше 7 мм або щонайменше 10 мм. Коли виконується декілька операцій нанесення підготовчого елемента, переважно одночасно з кожною такою операцією наноситься магнітна мітка. Ці різні магнітні мітки переважно формуються на відповідній намагнічуваній ділянці, розташованій в положенні для цієї операції. Оскільки декілька операцій можуть взаємодіяти, в одній операції можна використовувати магнітну мітку, створену іншою операцією, як головну мітку, або можна створити спеціалізовану головну мітку, яка не пов'язана з будь-якою операцією нанесення підготовчого елемента, і використовується тільки як довідкова мітка при операціях, що виконуються пізніше. Інші магнітні мітки можуть містити комплексні дані, і можуть бути виконані, наприклад, як довгі прямокутні плями, тобто, смуги. Смуги можуть пройти по всій довжині стрічки з перервами або без них, на ділянках, призначених для розрізання при виготовленні упаковок. Магнітні мітки з комплексними даними можуть, наприклад, містити унікальний код, по якому можна ідентифікувати стрічку і ділянку стрічки. Комплексні дані можуть також містити інформацію про положення, інструкцію для виготовлення готової упаковки й інше. На фіг. 8 показаний приклад стрічки 800, що містить лінії 802 згину і намагнічувану ділянку 804, що містить інформацію про положення ліній згину в суміщеній магнітній мітці. Стрічка 800 також містить пробитий отвір 806 для кожної формованої упаковки, і намагнічувану ділянку 808, що містить інформацію про положення відповідного пробитого отвору 806 в суміщеній магнітній 4 UA 103534 C2 5 10 15 20 25 30 35 40 45 50 55 60 мітці. Ця магнітна мітка може, наприклад, використовуватися при відливанні носика, що закривається на упаковці. Стрічка 800 також містить смугу 810, що містить комплексні дані, описані вище. Можна використовувати додаткову інформацію про положення границь упаковки або про положення шва, що використовується в операціях по розділенню стрічки на частини для формування упаковки або для склеювання упаковки. Намагнічувана ділянка далі може містити магнітні мітки з інформацією про положення кінців стрічки пакувального матеріалу, тобто, про початок стрічки і/або про кінець стрічки так, щоб при зрощуванні стрічок можна було сумістити їх краї. Крім того можна використовувати інформацію про положення оптичної мітки, що може бути корисно для сумісності з пакувальними машинами, в яких інформація про положення зчитується або оптичними, або магнітними датчиками. Переважно, пляма, що містить цю інформацію, розташована там же, де і оптична мітка, але на тій стороні, яка стане внутрішньою стороною упаковки. Оскільки оптичні мітки звичайно наносять на ту частину, яка стане дном упаковки, відповідну намагнічувану ділянку розміщують там же. Магнітна мітка цієї намагнічуваної ділянки, таким чином, дає ту ж інформацію, що і оптична мітка і оптичний зчитувальний пристрій пакувальної машини можна просто замінити на магнітний зчитувальний пристрій. На практиці, якщо оптичні зчитувальні пристрої замінити на магнітні зчитувальні пристрої, то оптичні мітки стають не потрібні, і місце оптичної мітки займає магнітна мітка, як описано вище. У цьому випадку сумісність полягає в одному і тому ж положенні установки зчитувальних пристроїв в пакувальній машині. Крім того, можна використовувати інформацію про положення зображень, що друкуються, на зовнішній стороні упаковки. Ця інформація про положення може сприяти правильному положенню друку на упаковці і виконанню інших підготовчих операцій. При створенні магнітної мітки засіб для запису магнітної мітки, тобто, постійний магніт або електромагніт і намагнічувана ділянка не повинні переміщуватися одне відносно одного або, щонайменше повинні переміщуватися відносно постійно. Це досягається, наприклад, шляхом інтегрування записуючою засобу, наприклад, у валка для нанесення ліній згину, що виключає відносне переміщення, оскільки периферія валків і стрічка рухаються з однаковою швидкістю і в одному напрямку. Іншим способом виключення відносною переміщення або щонайменше забезпечення приблизно постійного відносного переміщення намагнічуваній ділянці є керування рухом в положенні запису. Це можна зробити, створивши в стрічці провисаючі ділянки стрічки перед положенням запису і після нього. Провисання можна створити, пропускаючи стрічку по хвилеподібній траєкторії, де розміри хвиль є такими, що адаптуються, щоб створити змінне провисання. Під час операції запису, швидкістю в положенні запису можна керувати, і смугу можна прискорювати або сповільнювати між операціями запису, щоб адаптувати її до середньої швидкості стрічки. Щонайменше одна з плям для кожної формованої упаковки, може займати не більше ніж в 20% переважно, від 5% до 15% ширини матеріалу, з якого формується упаковка, від подовжньої кромки матеріалу, з якого формується упаковка. Упаковку звичайно формують шляхом формування певного роду труби, яку потім якось склеюють кінцями і надають їй необхідну форму. Труба може випадково перекрутитися, що піддасть ризику операцію формування упаковки. Тому, така магнітна мітка може допомогти при контролюванні будь-якою перекручування труби і забезпечити правильність формування упаковки. Оскільки така магнітна мітка розташована поруч з подовжніми кромками, що з'єднуються для формування труби, керування поліпшується, оскільки зчитувати магнітні мітки можна з тієї сторони упаковки, на якій відбувається з'єднання. Враховуючи, що стрічка пакувального ламінату містить множину намагнічуваних ділянок, щонайменше одна пляма на підлягаючу формуванню упаковку, щонайменше одна з намагнічуваних ділянок може утворювати магнітну мітку, яка несе малюнок силових ліній магнітного поля. Так, магнітна мітка стає носієм інформації. Носій інформації є геометричним, в тому значенні, що він розташований в конкретному положенні на стрічці, яке зберігається на різних технологічних етапах від виготовлення стрічки до виготовлення готової упаковки. Інформація може бути в формі малюнка силових ліній магнітного поля, яка може бути достатньо простою для надійного визначення положення, або складнішою, для зберігання комплексних даних. Деякі приклади малюнків силових ліній магнітного поля описані з посиланнями на фіг. 9, де показана частина стрічки 900 пакувального ламінату з намагнічуваною ділянкою 902. Можна визначити поперечний напрямок Т, паралельний уявній осі рулону стрічки, коли стрічка намотана на котушку, і подовжній напрямок L, перпендикулярний поперечному напрямку, і для 5 UA 103534 C2 5 10 15 20 25 30 35 40 45 50 55 60 ілюстрації ілюстративних магнітних полів на фіг. 7, 10 і 11 використовуються перерізаючи лінії t1 t2. Малюнок силових ліній магнітного поля містить перший пік магнітного поля, що має першу полярність, і другий пік магнітного поля, що має другу, протилежну полярність. На фіг. 10 показаний приклад такої конфігурації, де на фіг. 10а показана картина силових ліній магнітного поля вздовж подовжнього напрямку L, на фіг. 10b показана картина силових ліній магнітного поля вздовж лінії t1, а па фіг. 10b показана картина силових ліній магнітного поля вздовж лінії t1, а на фіг. 10с показаний малюнок магнітного поля вздовж лінії t2. Таку картину силових ліній магнітного поля можна одержати за допомогою єдиного магніту, наприклад, постійного магніту, що має північний і південний полюси і який розташований поруч з намагнічуваною ділянкою під час нанесення магнітної мітки, при цьому залишкове магнітне поле намагнічуваних частинок магнітного чорнила намагнічуваної ділянки стає таким, як, наприклад, показано на фіг. 10. Потім, положення в подовжньому напрямку L переважно визначають, спостерігаючи зсування магнітного поля, тобто, перехід через нуль, який дозволяє дуже точно визначити положення в подовжньому напрямку L. Положення в поперечному напрямку Т переважно визначають, спостерігаючи фланги магнітною поля, наприклад, способом диференціальних вимірювань, який дозволяє точно визначити положення в поперечному напрямку Т. Малюнок силових ліній магнітного поля, показаний на фіг. 10, ідеально суміщений з напрямками Т і L. Однак, таке ідеальне поєднання не є необхідним. Беручи до уваги уявну лінію між середніми точками першого піка і другого піка картини силових ліній магнітного поля, цей малюнок силових ліній магнітною поля може бути розташований так, щоб кут між цією уявною лінією і подовжнім напрямком становив від -10 до 10 градусів. У переважному варіанті цей кут становить від -5 до 5 градусів. Для багатьох варіантів застосування, однак, цей кут становить 0 градусів, як показано на фіг. 10. Піки силових ліній малюнка магнітного поля мають розподіл, утворюючий по суті постійне магнітне поле по ширині малюнка силових ліній в напрямку, перпендикулярному цій уявній лінії, і утворюють різко зменшувальнемагнітне поле за межами ширини малюнка силових ліній в напрямку, перпендикулярному уявній лінії, наприклад, як показано на фіг. 10b і 10с. Переважно, ширина становить щонайменше 2 мм, щоб без перешкод можна було знайти фланги. Для підвищення надійності ширина переважно становить щонайменше 4 мм, а в деяких випадках, переважно щонайменше 6 мм. Згідно з іншим варіантом намагнічування, як показано на фіг. 11, малюнок силових ліній магнітного поля містить перший пік магнітного поля, що має першу полярність, і другий пік магнітного поля, який розташований так, щоб оточувати перший пік, і має другу, протилежну полярність. Така картина силових ліній машиною поля в напрямках Т і L мас симетричні властивості. Тому, виявлення, основане на тих же принципах можна здійснювати в будь-якому напрямку. Наприклад, можна спостерігати два переходи через нуль, використовуючи спосіб диференціальних вимірювань. Іншим прикладом є просте спостереження центра основного піка картини силових ліній магнітного поля. На практиці при зчитуванні магнітної мітки, зчитувальний засіб, такий як електромагнітна конструкція, перерізає лінії магнітного поля магнітної мітки, переміщуючись відносно пакувального матеріалу, як показано на фіг. 12а, і його полюси розташовані в напрямку відносного переміщення і її показники приймуть форму, показану на фіг. 12b. Встановивши два зчитувальних засоби, трохи віддалені один від одного, і приймаючи від них диференціальний сигнал, показник прийме форму, показану на фіг. 12с. Такі результати вимірювань менш схильні до помилок визначення положення. Крім того, магнітну мітку, наприклад, таку, яка показана на фіг. 12а, можна розташувати так, щоб вона містила один біт інформації, вибравши напрямок полярності цієї магнітної мітки відносно матеріалу. Тоді показник буде дзеркальним в порівнянні з показаними на фіг. 12b і 12с. Один біт інформації може, наприклад, вказувати тип підготовчого елемента матеріалу, з яким співставляється магнітна мітка. Стрічка пакувального ламінату містить множину намагнічуваних ділянок, щонайменше одну ділянку на упаковку, яка буде з неї сформована і такі ділянки можуть нести більш або менш комплексну інформацію. Враховуючи, що щонайменше одна з намагнічуваних ділянок містить першу магнітну мітку, що несе малюнок силових ліній магнітного поля, цей малюнок силових ліній магнітного поля може давати інформацію і за рахунок самого малюнка, і за рахунок його положення. Щонайменше одна з множини намагнічуваних ділянок може мати другу магнітну мітку, що несе ще один малюнок силових ліній магнітного поля, що представляє комплексні дані, а для зберігання інформації можуть бути створені додаткові магнітні мітки. Якщо визначити поперечний напрямок Т як паралельне уявної осі рулону, коли стрічка намотана на котушку, а подовжній напрямок L як перпендикулярний поперечному напрямку, друга намагнічувана ділянка може містити смугу, що проходить по суті вздовж подовжнього 6 UA 103534 C2 5 10 15 20 25 напрямку L стрічки. Така смуга може нести комплексні дані. Наприклад, комплексні дані можуть містити інформацію, по якій можна однозначно ідентифікувати стрічку. Дані можуть бути описом стрічки і/або частини стрічки, або ідентифікатором, по якому такий опис можна знайти в базі даних, якщо відомий ідентифікатор. Комплексні дані можуть бути представлені як схема модуляції магнітного поля. Схема модуляції може бути будь-якою з групи, що містить маніпуляцію зсувом фази, маніпуляцію зсувом частоти, маніпуляцію зсувом амплітуди, квадратурну амплітудну модуляцію і широтно-імпульсну модуляцію. На фіг. 13 показаний приклад модуляції магнітного поля для представлення цифрової послідовності шляхом зсуву фази. Стрічка пакувального ламінату може містити множину намагнічуваних ділянок, щонайменше по одній плямі на упаковку, що формується з пакувальною ламінату. Щонайменше одна з намагнічуваних ділянок на частині стрічки, що йде на формування однієї упаковки, може містити магнітну мітку, яка має малюнок силових ліній магнітного поля, а інша з намагнічуваних ділянок може мати другу магнітну мітку, що має малюнок силових ліній магнітного поля. При наявності множини магнітних міток на одній формованій упаковці може бути погрібна взаємодія магнітних міток в значенні спільно технологічної операції по виробництву стрічки і, можливо, по виготовленню упаковки, переважно, використовуватися для керування технологічними операціями. Є можливість вважати першу магнітну мітку головною міткою так, щоб при виготовленні готової упаковки можна було одержати інформацію про позиціонування тієї частини стрічки, з якої формується упаковка. Переважно, перша магнітна мітка, що наноситься з малюнком силових ліній є головною міткою. Перша і/або друга магнітна мітка може бути пов'язана з елементом для поліпшення остаточного виготовлення упаковки так, щоб для операцій остаточною виготовлення упаковки була доступна інформація про позиціонування тієї частини стрічки, з якої формується готова упаковка. Такими операціями можуть бути відливання горловини, що закривається, обрізання, заповнення і складання упаковки, друк додаткової інформації й інше. ФОРМУЛА ВИНАХОДУ 30 35 40 45 50 55 1. Пакувальний матеріал, який містить множину намагнічуваних ділянок, що містить щонайменше дві плями на упаковку, яка формується з пакувального матеріалу, в яких на кожну упаковку щонайменше одна намагнічувана ділянка є першою магнітною міткою, яка несе малюнок силових ліній магнітного поля, а інша з намагнічуваних ділянок є другою магнітною міткою, яка несе малюнок силових ліній магнітного поля, при цьому перша магнітна мітка є головною міткою, що дозволяє операціям по остаточному виготовленню упаковки виконуватись з доступом до інформації про позиціонування тієї ділянки пакувального матеріалу, на якій проводяться ці операції, і при цьому друга магнітна мітка пов'язана з елементом для поліпшення остаточного виготовлення упаковки так, щоб операція пов'язана з елементом для остаточного виготовлення упаковки виконувалася з доступом до інформації про позиціонування ділянки пакувального матеріалу, на якому виконується така операція по поліпшенню остаточного виготовлення упаковки. 2. Матеріал за п. 1, в якому магнітна мітка намагнічуваної ділянки, на якій першій утворено малюнок силових ліній магнітного поля, є головною міткою. 3. Матеріал за п. 1 або 2, в якому малюнок силових ліній магнітного поля першої магнітної мітки представляє комплексні дані. 4. Матеріал за п. 3, що має поперечний напрямок, паралельний уявній осі рулона, коли стрічка матеріалу намотана на котушку, і подовжній напрямок, перпендикулярний поперечному напрямку, в якому щонайменше одна з намагнічуваних ділянок містить смугу, яка проходить по суті в подовжньому напрямку, і перша магнітна мітка утворена цією смугою. 5. Матеріал за п. 3 або 4, в якому комплексні дані містять інформацію, по якій можна однозначно ідентифікувати матеріал, переважно інформацію, по якій можна однозначно ідентифікувати частину матеріалу. 6. Матеріал за будь-яким з пп. 3-5, в якому комплексні дані представлені як схема модуляції магнітного поля в малюнку силових ліній магнітного поля, при цьому схема модуляції містить будь-яку з групи, що містить маніпуляцію зсувом фази, маніпуляцію зсувом частоти, маніпуляцію зсувом амплітуди, квадратурну амплітудну модуляцію і широтно-імпульсну модуляцію. 7 UA 103534 C2 8 UA 103534 C2 9 UA 103534 C2 10 UA 103534 C2 11 UA 103534 C2 12 UA 103534 C2 Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
