Пакувальний ламінований матеріал та виготовлений з нього пакувальний контейнер
Формула / Реферат

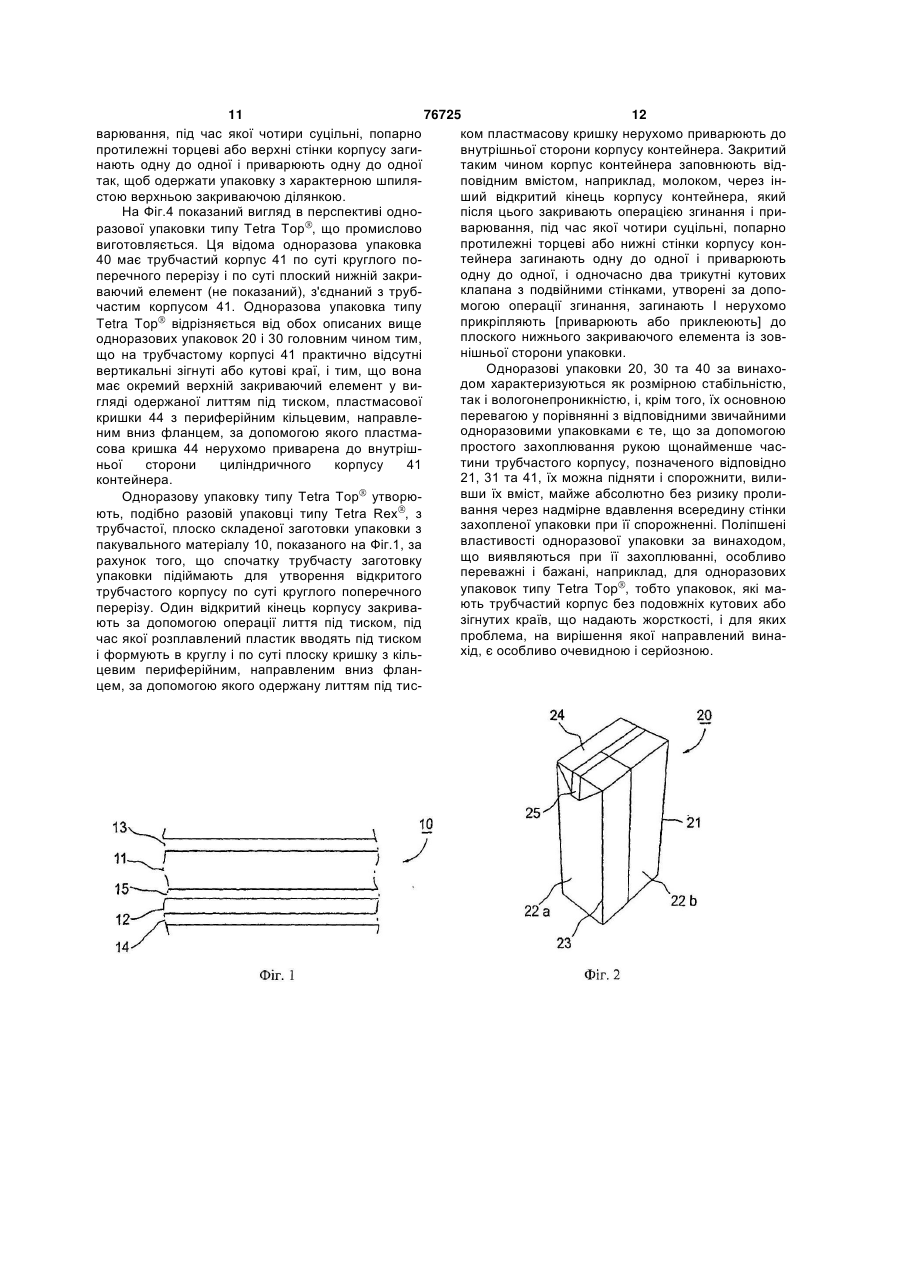

1. Пакувальний ламінований матеріал (10) для виготовлення пакувальних контейнерів шляхом формування згинанням і термозварювання, що містить шар (11) з паперу або картону і шар (12) з поліолефіну з мінеральним наповнювачем на одній стороні центрального шару (11), який відрізняється тим, що вказаний шар (12) з мінеральним наповнювачем має товщину від близько 30 до близько 100 мкм і містить мінеральні частинки у кількості від 40 до 70 % від загальної ваги шару (12) з мінеральним наповнювачем.
2. Пакувальний ламінований матеріал (10) за п. 1, який відрізняється тим, що шар (12) з мінеральним наповнювачем приєднаний до центрального шару (11) за допомогою ламінуючого шару (15) поліолефіну.
3. Пакувальний ламінований матеріал (10) за пп. 1 або 2, який відрізняється тим, що шар (12) з мінеральним наповнювачем оснований на основі пропілену.
4. Пакувальний ламінований матеріал (10) за одним з попередніх пунктів, який відрізняється тим, що він має зовнішні покриття (13 та 14) з поліолефіну на обох сторонах центрального шару.
5. Пакувальний ламінований матеріал (10) за п. 4, який відрізняється тим, що два зовнішніх покриття (13 та 14) складаються з поліетилену.

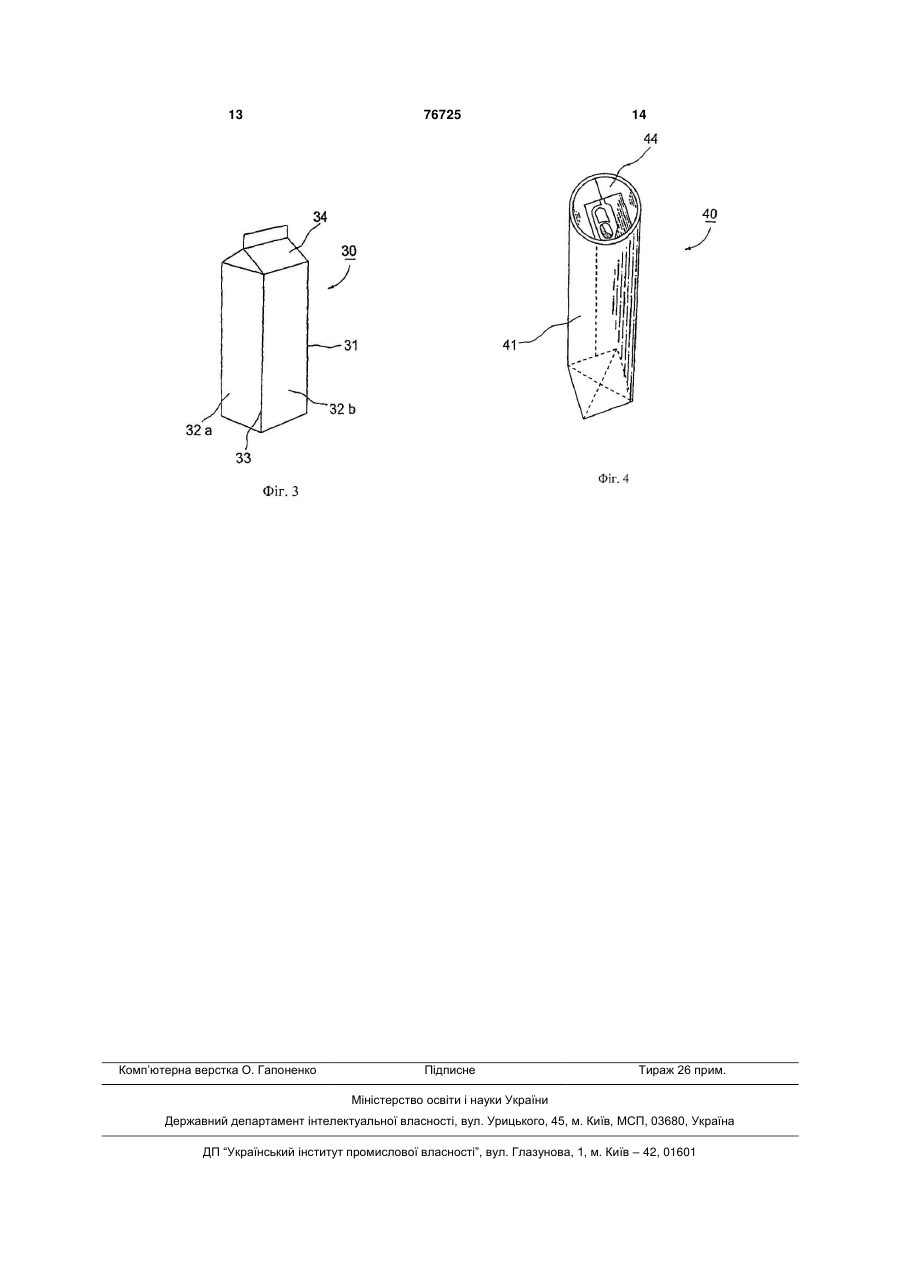

6. Пакувальний контейнер (20; 30; 40), який має трубчастий корпус (21; 31; 41), який відрізняється тим, що щонайменше частина трубчастого корпусу контейнера виготовлена формуванням згинанням і термозварюванням пакувального ламінованого матеріалу (10) за будь-яким з попередніх пунктів.
7. Пакувальний контейнер (20; 30; 40) за п. 6, який відрізняється тим, що трубчастий корпус (21; 31; 41) контейнера має на одному кінці по суті плоску кінцеву закриваючу ділянку, яка утворює одне ціле з трубчастим корпусом контейнера.
8. Пакувальний контейнер (40) за п. 6 або 7, який відрізняється тим, що трубчастий корпус (41) на іншому кінці має відкриваний, одержаний литтям під тиском торцевий закриваючий елемент (44).
Текст

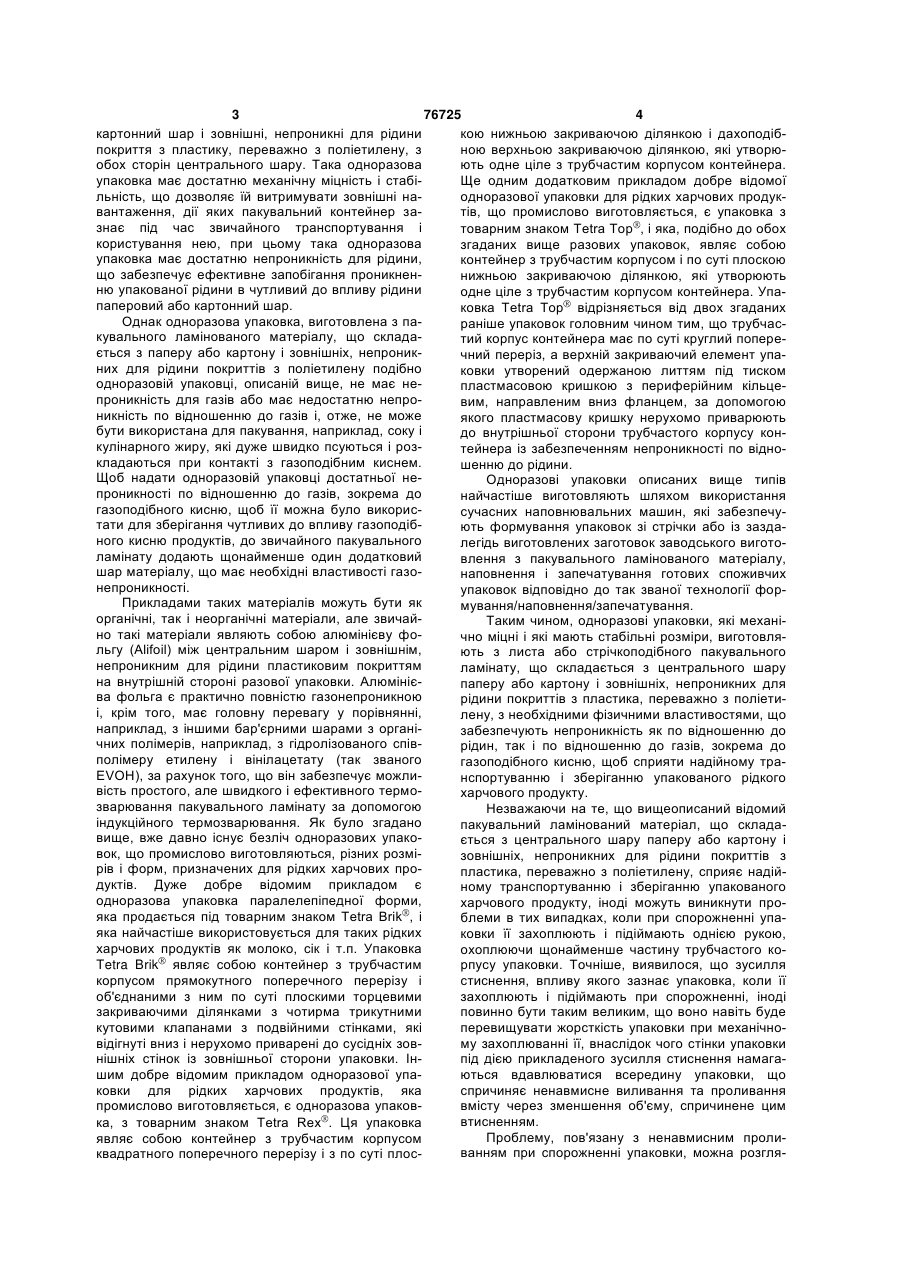

1. Пакувальний ламінований матеріал (10) для виготовлення пакувальних контейнерів шляхом формування згинанням і термозварювання, що містить шар (11) з паперу або картону і шар (12) з поліолефіну з мінеральним наповнювачем на одній стороні центрального шару (11), який відрізняється тим, що вказаний шар (12) з мінеральним наповнювачем має товщину від близько 30 до близько 100 мкм і містить мінеральні частинки у кількості від 40 до 70 % від загальної ваги шару (12) з мінеральним наповнювачем. 2. Пакувальний ламінований матеріал (10) за п. 1, який відрізняється тим, що шар (12) з мінеральним наповнювачем приєднаний до центрального C2 2 (19) 1 3 76725 4 картонний шар і зовнішні, непроникні для рідини кою нижньою закриваючою ділянкою і дахоподібпокриття з пластику, переважно з поліетилену, з ною верхньою закриваючою ділянкою, які утворюобох сторін центрального шару. Така одноразова ють одне ціле з трубчастим корпусом контейнера. упаковка має достатню механічну міцність і стабіЩе одним додатковим прикладом добре відомої льність, що дозволяє їй витримувати зовнішні наодноразової упаковки для рідких харчових продуквантаження, дії яких пакувальний контейнер затів, що промислово виготовляється, є упаковка з знає під час звичайного транспортування і товарним знаком Tetra Top , і яка, подібно до обох користування нею, при цьому така одноразова згаданих вище разових упаковок, являє собою упаковка має достатню непроникність для рідини, контейнер з трубчастим корпусом і по суті плоскою що забезпечує ефективне запобігання проникненнижньою закриваючою ділянкою, які утворюють ню упакованої рідини в чутливий до впливу рідини одне ціле з трубчастим корпусом контейнера. Упапаперовий або картонний шар. ковка Tetra Top відрізняється від двох згаданих Однак одноразова упаковка, виготовлена з параніше упаковок головним чином тим, що трубчаскувального ламінованого матеріалу, що складатий корпус контейнера має по суті круглий попереється з паперу або картону і зовнішніх, непроникчний переріз, а верхній закриваючий елемент упаних для рідини покриттів з поліетилену подібно ковки утворений одержаною литтям під тиском одноразовій упаковці, описаній вище, не має непластмасовою кришкою з периферійним кільцепроникність для газів або має недостатню непровим, направленим вниз фланцем, за допомогою никність по відношенню до газів і, отже, не може якого пластмасову кришку нерухомо приварюють бути використана для пакування, наприклад, соку і до внутрішньої сторони трубчастого корпусу конкулінарного жиру, які дуже швидко псуються і розтейнера із забезпеченням непроникності по віднокладаються при контакті з газоподібним киснем. шенню до рідини. Щоб надати одноразовій упаковці достатньої неОдноразові упаковки описаних вище типів проникності по відношенню до газів, зокрема до найчастіше виготовляють шляхом використання газоподібного кисню, щоб її можна було викориссучасних наповнювальних машин, які забезпечутати для зберігання чутливих до впливу газоподібють формування упаковок зі стрічки або із зазданого кисню продуктів, до звичайного пакувального легідь виготовлених заготовок заводського виготоламінату додають щонайменше один додатковий влення з пакувального ламінованого матеріалу, шар матеріалу, що має необхідні властивості газонаповнення і запечатування готових споживчих непроникності. упаковок відповідно до так званої технології форПрикладами таких матеріалів можуть бути як мування/наповнення/запечатування. органічні, так і неорганічні матеріали, але звичайТаким чином, одноразові упаковки, які механіно такі матеріали являють собою алюмінієву фочно міцні і які мають стабільні розміри, виготовляльгу (Alifoil) між центральним шаром і зовнішнім, ють з листа або стрічкоподібного пакувального непроникним для рідини пластиковим покриттям ламінату, що складається з центрального шару на внутрішній стороні разової упаковки. Алюмінієпаперу або картону і зовнішніх, непроникних для ва фольга є практично повністю газонепроникною рідини покриттів з пластика, переважно з поліетиі, крім того, має головну перевагу у порівнянні, лену, з необхідними фізичними властивостями, що наприклад, з іншими бар'єрними шарами з організабезпечують непроникність як по відношенню до чних полімерів, наприклад, з гідролізованого співрідин, так і по відношенню до газів, зокрема до полімеру етилену і вінілацетату (так званого газоподібного кисню, щоб сприяти надійному траEVOH), за рахунок того, що він забезпечує можлинспортуванню і зберіганню упакованого рідкого вість простого, але швидкого і ефективного термохарчового продукту. зварювання пакувального ламінату за допомогою Незважаючи на те, що вищеописаний відомий індукційного термозварювання. Як було згадано пакувальний ламінований матеріал, що складавище, вже давно існує безліч одноразових упакоється з центрального шару паперу або картону і вок, що промислово виготовляються, різних розмізовнішніх, непроникних для рідини покриттів з рів і форм, призначених для рідких харчових пропластика, переважно з поліетилену, сприяє надійдуктів. Дуже добре відомим прикладом є ному транспортуванню і зберіганню упакованого одноразова упаковка паралелепіпедної форми, харчового продукту, іноді можуть виникнути прояка продається під товарним знаком Tetra Brik , і блеми в тих випадках, коли при спорожненні упаяка найчастіше використовується для таких рідких ковки її захоплюють і підіймають однією рукою, харчових продуктів як молоко, сік і т.п. Упаковка охоплюючи щонайменше частину трубчастого коTetra Brik являє собою контейнер з трубчастим рпусу упаковки. Точніше, виявилося, що зусилля корпусом прямокутного поперечного перерізу і стиснення, впливу якого зазнає упаковка, коли її об'єднаними з ним по суті плоскими торцевими захоплюють і підіймають при спорожненні, іноді закриваючими ділянками з чотирма трикутними повинно бути таким великим, що воно навіть буде кутовими клапанами з подвійними стінками, які перевищувати жорсткість упаковки при механічновідігнуті вниз і нерухомо приварені до сусідніх зовму захоплюванні її, внаслідок чого стінки упаковки нішніх стінок із зовнішньої сторони упаковки. Інпід дією прикладеного зусилля стиснення намагашим добре відомим прикладом одноразової упаються вдавлюватися всередину упаковки, що ковки для рідких харчових продуктів, яка спричиняє ненавмисне виливання та проливання промислово виготовляється, є одноразова упаковвмісту через зменшення об'єму, спричинене цим втисненням. ка, з товарним знаком Tetra Rex . Ця упаковка Проблему, пов'язану з ненавмисним пролиявляє собою контейнер з трубчастим корпусом ванням при спорожненні упаковки, можна розгляквадратного поперечного перерізу і з по суті плос 5 76725 6 дати як таку, що більшою або меншою мірою зазити гостроту вказаної вище проблеми спорожподіює занепокоєння і доставляє незручності спонення, пов'язаної з виготовленими на волокнистій живачеві, але вона стає все більш очевидною при основі, одноразовими упаковками для рідких харзбільшенні об'єму упакованої рідини, оскільки упачових продуктів згідно з рівнем техніки. ковка, що містить великий об'єм рідини, є більш Ще одна задача даного винаходу полягає в важкою у порівнянні з упаковкою, що містить нетому, щоб створити пакувальний ламінований мазначний об'єм рідини, і тому вимагає відповідно теріал описаного у введенні типу для одноразової більшого зусилля стиснення при захоплюванні упаковки, яка має стабільні розміри, яка виготовупаковки рукою, щоб забезпечити можливість її лена на волокнистій основі, і яка має поліпшені підйому при виливанні вмісту. Ця проблема також властивості при її захоплюванні і спорожненні без частково пов'язана з геометрією конфігурації упаобумовленого даним удосконаленням надмірного ковки і її розмірами і може бути особливо очевидпідвищення вартості матеріалів для виготовлення ною в тому випадку, якщо упаковка має трубчасцього пакувального ламінованого матеріалу. тий корпус контейнера з дуже великим Ще одна задача винаходу полягає у створенні співвідношенням між довжиною корпусу контейнепакувального ламінованого матеріалу, що містить ра і діаметром корпусу контейнера або найцентральний шар паперу або картону і призначеменшим розміром поперечного перерізу. Однак ця ний для одноразової упаковки, яка має трубчастий проблема може бути особливо неприємною у викорпус контейнера без вертикальних, зігнутих або падку одноразової упаковки, яка має трубчастий кутових країв, які надають жорсткості, і які продовкорпус контейнера без вертикальних зігнутих або жуються по всій довжині між верхньою і нижньою кутових країв, які надають жорсткості і які продовзакриваючими ділянками упаковки. жуються по всій довжині між верхньою і нижньою Ці та інші задачі і переваги досягаються згідно закриваючими ділянками упаковки. з даним винаходом за допомогою пакувального Раніше робилися спроби вирішити вищеопиламінованого матеріалу, охарактеризованого сану проблему, пов'язану із звичайними одноразоознаками п.1 формули винаходу, і за допомогою вими упаковками, використовуючи як відправну одноразової упаковки, охарактеризованої ознакаточку при вирішенні даної проблеми, збільшення ми п.7 формули винаходу. Переважні варіанти жорсткості пакувального матеріалу шляхом збільвиконання пакувального ламінованого матеріалу і шення в ньому товщини шару паперу або картону. одноразової упаковки за винаходом мають додатОднак шар паперу або картону, що має збільшену кові ознаки, наведені відповідно в залежних пп. 2-6 товщину, робить пакувальний ламінований матеі 8 і 9 формули винаходу. ріал надмірно товстим і тим самим створює зайві Таким чином, відповідно до першого об'єкта труднощі при формуванні упаковки шляхом згиданого винаходу, пропонується пакувальний ламінання особливо в зонах, де шари матеріалу, що нований матеріал, який з метою збільшення його перекриваються, повинні бути складені вдвічі, як жорсткості включає шар поліолефіну з мінеральмайже завжди буває, коли пакувальний ламінованим наповнювачем, який нанесений на одну стоний матеріал перетворюють в готові одноразові рону шару паперу або картону, і в якому відсоткоупаковки. Конкретніше, матеріальні витрати на ва масова частка мінеральних частинок становить папір або картон надмірно високі, і, таким чином, від 40 до 70% від загальної маси шару з мінеральзбільшена товщина паперу або картону спричиним наповнювачем. нить досить різке підвищення вартості упаковки, Пакувальний ламінований матеріал, що міспов'язане з вартістю пакувального ламінованого тить центральний паперовий або картонний шар і матеріалу. шар поліолефіну з мінеральним наповнювачем, При іншій спробі вирішення вищеописаної має значні переваги у порівнянні з вищеописаними проблеми використали як іншу відправну точку пакувальними матеріалами рівня техніки. збільшення жорсткості пакувального ламінованого Пакувальний ламінований матеріал за винаматеріалу за допомогою додаткового шару алюміходом не вимагає ні складного обладнання, ні нієвої фольги на одній стороні паперової або карскладних технологічних процесів для його одертонної стрічки, але це рішення також призводить жання, але може бути одержаний простим спосодо різкого підвищення вартості пакувального мабом на існуючому технологічному обладнанні. теріалу через дуже високі витрати, пов'язані з виПакувальний ламінований матеріал за винаготовленням і вартістю алюмінієвої фольги. Крім ходом крім того має значні переваги з точки зору того, алюмінієва фольга має дуже низький ступінь витрат у порівнянні з пакувальними матеріалами пластичності і низьку здатність до розтягнення і в рівня техніки, оскільки шар поліолефіну з мінерарезультаті легко розтріскується під впливом сильльним наповнювачем сам по собі є досить екононих напружень розтягнення і вигину, які виникають мічним і призводить лише до відносно невеликого в процесі перетворення пакувального матеріалу в підвищення вартості, наприклад, у порівнянні з упаковки, особливо в тих зонах, де ділянки пакупакувальним матеріалом, що містить алюмінієву вального ламінату, що перекриваються, повинні фольгу або що містить паперовий або картонний бути складені вдвічі. шар збільшеної товщини. Таким чином, в даній області техніки як і раніПакувальний ламінований матеріал за винаше існує потреба в простому і економічному споходом також має перевагу у порівнянні з пакувасобі вирішення описаної вище проблеми, пов'язальними ламінованими матеріалами рівня техніки, ної із звичайними одноразовими упаковками. яка полягає в тому, що він може бути легко перетВідповідно задача даного винаходу полягає в ворений у розмірно стабільні, непроникні для рідитому, щоб усунути або, щонайменше, значно знини одноразові упаковки, з підвищеною жорсткістю 7 76725 8 при захоплюванні і поліпшеними властивостями прикладів одноразових упаковок, в яких даний захоплювання без ризику утворення тріщин та винахід може бути застосований. Для фахівця в інших пошкоджень, що погіршують непроникність, даній області очевидно, що можна виконати безліч які нерідко можуть виникати при формуванні упарізних варіантів і модифікацій як пакувального ковок з деяких матеріалів рівня техніки, зокрема, матеріалу за Фіг.1, так і одноразових упаковок за пакувального ламінованого матеріалу, що містить Фіг.2-4, не виходячи за обсяг винаходу, що визначутливу до розтягнення алюмінієву фольгу, або чається наведеною формулою винаходу. пакувального ламінованого матеріалу, що містить Так на Фіг.1 показаний простий, але практичшар паперу або картону збільшеної товщини. ний варіант виконання пакувального ламінованого Крім того, шар поліолефіну з мінеральним наматеріалу для одноразової упаковки, що має поповнювачем має певну волого- і газонепроникліпшені властивості захоплювання. Пакувальний ність, зокрема по кисню, і тому надає пакувальноматеріал 10 має порівняно товстий, але здатний му ламінованому матеріалу за винаходом згинатися центральний шар 11 з паперу або карпідвищеної волого- і газонепроникності. тону і шар 12 з поліолефіну з мінеральним наповВідповідно до іншого об'єкта винаходу пропонювачем, нанесений для підвищення жорсткості і в нується одноразова упаковка описаного у введенні якому відсоткова масова частка мінеральних частипу, що має контейнер з трубчастим корпусом, тинок становить від близько 40 до близько 70% від який утворений за допомогою формування шлязагальної маси шару поліолефіну з мінеральним хом згинання і зварювання пакувального ламінонаповнювачем. Щоб надати пакувальному матеріваного матеріалу за винаходом. алу 10 необхідної або бажаної вологонепроникноОдноразова упаковка за винаходом має несті, пакувальний матеріал 10 додатково має зовсподівано хорошу жорсткість при захоплюванні і нішні, вологонепроникні покриття 13 і 14 з хороші властивості захоплювання, і цю упаковку поліолефіну на обох сторонах шару 11 з паперу можна зручно захопити і підняти однією рукою, або картону. охоплюючи трубчастий корпус контейнера практиШар 12 з поліолефіну з мінеральним наповнючно без будь-якого надмірного згинання [вдавленвачем може бути одержаний за допомогою операня] стінок контейнера і спричиненого цим ненавції екструдування, під час якої плівку розплавленомисного проливання вмісту упаковки при її го поліолефіну зі змішаними з ним мінеральними спорожненні. частинками екструдують на одну сторону папероПроведені оцінні та порівняльні випробування вої або картонної стрічки, в той час як плівку 15 показали, що одноразову упаковку, одержану за відповідного клею або зв'язуючого екструдують допомогою формування шляхом згинання та зваміж плівкою розплавленого поліолефіну з мінерарювання пакувального ламінованого матеріалу за льним наповнювачем і паперовою або картонною винаходом, за її властивостями захоплювання стрічкою. В альтернативному варіанті, шар 12 з можна вважати такою, що значно перевищує одполіолефіну з мінеральним наповнювачем може норазові упаковки, що порівнюються з нею, вигобути одержаний у вигляді плівки екструзією з розтовлені з пакувальних матеріалів рівня техніки, дуванням і після цього може бути приєднаний латобто без шару поліолефіну з мінеральним наповмінуванням або постійно приклеєний до паперової нювачем. Результати є особливо вражаючими, або картонної стрічки за допомогою відповідного оскільки щонайменше одна з перевірених порівняшару 15 з ламінуючої або клеючої речовини за льних упаковок була виготовлена з пакувального допомогою простої операції ламінування, добре матеріалу, який мав більш високу жорсткість на відомої фахівцеві в даній області. Однак шар 12 з вигин (більш високий опір вигину) у порівнянні з поліолефіну з мінеральним наповнювачем перепакувальним матеріалом за винаходом і який внаважно одержують у вигляді розлитої плівки за дослідок цього, як можна було чекати, повинен був помогою операції екструзії, під час якої плівку спонадати виготовленій порівняльній упаковці відносчатку екструдують на охолоджену поверхню. Після но більш високої жорсткості захоплювання і крацього розлиту плівку приєднують до паперової або щих властивостей захоплювання. картонної стрічки за допомогою операції ламінуДодаткові переваги, ознаки і модифікації як вання відомим способом. пакувального матеріалу, так і одноразової упаковТовщина шару 12 з поліолефіну з мінеральним ки за винаходом будуть зрозумілі з нижченаведенаповнювачем може змінюватися в залежності, ного докладного опису з посиланням на супровоміж іншим, від розміру і конфігурації відповідної джуючі креслення, на яких: одноразової упаковки, навіть незважаючи на те, Фіг.1 - схематичний вигляд, в поперечному пещо шар поліолефіну з мінеральним наповнювачем рерізі, пакувального ламінованого матеріалу за і з товщиною від близько 30 до близько 100мкм, як винаходом; і правило, надає пакувальному матеріалу 10 достаФіг.2-4 - схематичний вигляди одноразових тньої жорсткості, щоб одержати одноразову упакоупаковок звичайного типу, при цьому на Фіг.2 повку із заданими поліпшеними властивостями захоплювання. казана одноразова упаковка типу Tetra Brik , на Приклади застосовних поліолефінів для утвоФіг.3 показана одноразова упаковка типу Tetra рення шару 12 з поліолефіну з мінеральним напоRex , і на Фіг.4 показана одноразова упаковка типу внювачем відповідно до винаходу можуть бути Tetra Top . засновані як на гомополімерах, так і на співполіСпочатку потрібно зазначити, що даний винамерах етилену та пропілену. Прикладом таких хід, природно, не обмежений тільки варіантами гомополімерів є поліпропілен з індексом розплаву одноразових упаковок, показаними на кресленнях, згідно зі стандартом ASTM менше 10 (2,16кг; які призначені просто для того, щоб надати ряд 9 76725 10 230°С), і прикладами таких співполімерів етилену і сусідні бокові стінки 22а та 22b), які з'єднані одна з пропілену є співполімери етилену і пропілену з одною вздовж вертикальних, зігнутих або кутових індексом розплаву ASTM, що становить 0,5-5 країв, таких як показаний кутовий край 23 між дво(2,16кг; 230°С). ма сусідніми боковими стінками 22а та 22b. Крім Мінеральні частинки, придатні для використого, упаковка 20 має по суті плоскі верхню та нитання в шарі 12 поліолефіну з мінеральним наповжню закриваючі ділянки, які утворюють одне ціле з нювачем, можуть являти собою будь-які відомі в трубчастим корпусом 21 (з яких показана тільки даній області мінеральні частинки, але переважно верхня закриваюча ділянка 24), які мають чотири вони являють собою мінеральні частинки, вибрані попарно протилежних трикутних кутових клапана з з групи, в основному що містить доломіт, крейду, подвійними стінками, таких як показаний кутовий кальцій, тальк, слюду, каолін, глину і воластоніт клапан 25, які заломлені і постійно прикріплені (пластинчатий шпат). Крім того, відсоткова масова [приварені або приклеєні] до сусідньої плоскої почастка мінеральних частинок в шарі 12 з поліолеверхні стінки із зовнішньої сторони упаковки. фіну з мінеральним наповнювачем може змінюваОдноразову упаковку типу Tetra Brik , показатися у широких межах, але, як правило, вона стану на Фіг.2, утворюють зі стрічки пакувального лановить від близько 40 до близько 70% від мінованого матеріалу 10 за рахунок того, що обизагальної маси шару 12 з поліолефіну з мінеральдва подовжніх краї стрічки згинають один до ним наповнювачем. Якщо відсоткова масова частодного і приєднують один до одного за допомогою ка мінеральних частинок буде нижче 40%, це приподовжнього з'єднання внапуск з утворенням трузведе до того, що шар 12 з поліолефіну з би. Трубу наповнюють відповідним вмістом, намінеральним наповнювачем буде дуже в'язким, що приклад, молоком або соком, і розділяють на не дозволить надати необхідної жорсткості пакуокремі пакувальні одиниці за допомогою багаторавальному матеріалу 10, а у випадку, якщо відсотзового здавлювання і термозварювання труби в кова масова частка мінеральних частинок буде напрямку, поперечному подовжньому напрямку вищою 70%, це призведе до того, що шар 12 з труби, при цьому пакувальні одиниці одночасно поліолефіну з мінеральним наповнювачем буде відділяють одну від одної за допомогою розрізів у дуже крихким, що не дозволить формувати його поперечних зонах зварювання з одержанням зазгинанням без ризику утворення тріщин. Щоб наповнених, подушкоподібних упаковок. При подадати оптимальної жорсткості та формувальності льшій операції формування і приварювання подупакувальному матеріалу 10, відсоткова масова шкоподібним упаковкам надають їх остаточної частка мінеральних частинок повинна знаходитися геометричної конфігурації, звичайно у вигляді пау межах вказаного діапазону від близько 40 до ралелепіпеда, при цьому чотири утворених, попаблизько 70% від загальної маси шару 12 з поліорно протилежних, трикутних кутових клапани загилефіну з мінеральним наповнювачем. нають і постійно прикріпляють до сусідніх плоских Придатним поліолефіном для двох зовнішніх поверхонь стінок із зовнішньої сторони упаковки. вологонепроникних покриттів 13 і 14 є поліетилен, На Фіг.3 показаний вигляд в перспективі разопереважно поліетилен низької щільності, який крім вої упаковки типу, що промислово виготовляється того, що він має високу вологонепроникність, таTetra Rex . Ця відома одноразова упаковка 30 має кож сприяє утворенню механічно міцних та волотрубчастий корпус 31 по суті квадратного поперегонепроникних, ущільнювальних швів за допомочного перерізу, що містить чотири попарно протигою простого, але ефективного термозварювання лежні бокові стінки (з яких показані тільки дві сусіпід час перетворення пакувального матеріалу 10 в дні бокові стінки 32а та 32b), які з'єднані одна з розмірно стабільні одноразові упаковки, що мають одною вздовж вертикальних зігнутих або кутових високу жорсткість при їх механічному захоплюванкраїв, таких як показаний кутовий край 33 між двоні і поліпшені властивості захоплювання. Відповідма сусідніми боковими стінками 32а та 32b. Крім ні значення товщини або кількості покриття, що того, упаковка 30 має по суті плоску нижню закривизначаються поверхневою щільністю покриття, ваючу ділянку (не показану), яка створює одне для зовнішніх, вологонепроникних поліолефінових ціле з трубчастим корпусом 31 і шпилясту верхню покриттів 13 і 14 відповідно до даного винаходу закриваючу ділянку 34, яка утворює одне ціле з можуть варіювати, але, як правило, поверхнева трубчастим корпусом 31. щільність покриттів знаходиться в діапазоні від Одноразову упаковку типу Tetra Rex , показа2 близько 10 до близько 20г/м для одного зовнішну на Фіг.3, утворюють з трубчастої, плоско скланього покриття 13 і в діапазоні від близько 20 до деної заготовки упаковки з пакувального матеріалу близько 50г/м2 для іншого зовнішнього покриття 10, показаного на Фіг.1, за рахунок того, що споча14. тку заготовку упаковки підіймають до утворення З пакувального матеріалу 10, показаного на відкритого, трубчастого корпусу по суті квадратноФіг.1, відповідно до винаходу виготовляють розміго поперечного перерізу. Один відкритий кінець рно стабільні, вологонепроникні одноразові упакокорпусу закривають операцією згинання і привавки, декілька добре відомих прикладів яких покарювання, під час якої чотири суцільні, попарно зані на Фіг.2-4. протилежні торцеві стінки корпусу згинають одну На Фіг.2 представлений вигляд в перспективі до одної і приварюють одну до одної з утворенням одноразової упаковки типу, що промислово вигопо суті плоскої нижньої закриваючої ділянки. Затовляється Tetra Brik . Ця одноразова упаковка 20 критий таким чином корпус заповнюють відповідмає трубчастий корпус 21 з по суті прямокутним ним вмістом, наприклад, молоком або соком, чепоперечним перерізом, що містить чотири попарно рез інший відкритий кінець корпусу, який потім протилежні бокові стінки (з яких показані тільки дві закривають додатковою операцією згинання і при 11 76725 12 варювання, під час якої чотири суцільні, попарно ком пластмасову кришку нерухомо приварюють до протилежні торцеві або верхні стінки корпусу загивнутрішньої сторони корпусу контейнера. Закритий нають одну до одної і приварюють одну до одної таким чином корпус контейнера заповнюють відтак, щоб одержати упаковку з характерною шпиляповідним вмістом, наприклад, молоком, через інстою верхньою закриваючою ділянкою. ший відкритий кінець корпусу контейнера, який На Фіг.4 показаний вигляд в перспективі однопісля цього закривають операцією згинання і приварювання, під час якої чотири суцільні, попарно разової упаковки типу Tetra Тор , що промислово протилежні торцеві або нижні стінки корпусу конвиготовляється. Ця відома одноразова упаковка тейнера загинають одну до одної і приварюють 40 має трубчастий корпус 41 по суті круглого поодну до одної, і одночасно два трикутні кутових перечного перерізу і по суті плоский нижній закриклапана з подвійними стінками, утворені за доповаючий елемент (не показаний), з'єднаний з трубмогою операції згинання, загинають І нерухомо частим корпусом 41. Одноразова упаковка типу прикріпляють [приварюють або приклеюють] до Tetra Top відрізняється від обох описаних вище плоского нижнього закриваючого елемента із зоводноразових упаковок 20 і 30 головним чином тим, нішньої сторони упаковки. що на трубчастому корпусі 41 практично відсутні Одноразові упаковки 20, 30 та 40 за винаховертикальні зігнуті або кутові краї, і тим, що вона дом характеризуються як розмірною стабільністю, має окремий верхній закриваючий елемент у витак і вологонепроникністю, і, крім того, їх основною гляді одержаної литтям під тиском, пластмасової перевагою у порівнянні з відповідними звичайними кришки 44 з периферійним кільцевим, направлеодноразовими упаковками є те, що за допомогою ним вниз фланцем, за допомогою якого пластмапростого захоплювання рукою щонайменше чассова кришка 44 нерухомо приварена до внутріштини трубчастого корпусу, позначеного відповідно ньої сторони циліндричного корпусу 41 21, 31 та 41, їх можна підняти і спорожнити, виликонтейнера. вши їх вміст, майже абсолютно без ризику пролиОдноразову упаковку типу Tetra Top утворювання через надмірне вдавлення всередину стінки ють, подібно разовій упаковці типу Tetra Rex , з захопленої упаковки при її спорожненні. Поліпшені трубчастої, плоско складеної заготовки упаковки з властивості одноразової упаковки за винаходом, пакувального матеріалу 10, показаного на Фіг.1, за що виявляються при її захоплюванні, особливо рахунок того, що спочатку трубчасту заготовку переважні і бажані, наприклад, для одноразових упаковки підіймають для утворення відкритого упаковок типу Tetra Top , тобто упаковок, які матрубчастого корпусу по суті круглого поперечного ють трубчастий корпус без подовжніх кутових або перерізу. Один відкритий кінець корпусу закривазігнутих країв, що надають жорсткості, і для яких ють за допомогою операції лиття під тиском, під проблема, на вирішення якої направлений виначас якої розплавлений пластик вводять під тиском хід, є особливо очевидною і серйозною. і формують в круглу і по суті плоску кришку з кільцевим периферійним, направленим вниз фланцем, за допомогою якого одержану литтям під тис 13 Комп’ютерна верстка О. Гапоненко 76725 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPackaging laminate and packaging containers produced therefrom
Назва патенту російськоюУпаковочный ламинированный материал и изготовленный из него упаковочный контейнер
МПК / Мітки
МПК: B65D 65/40, B32B 27/32, B32B 27/20, B32B 27/10
Мітки: ламінований, виготовлений, нього, контейнер, матеріал, пакувальний
