Тримач зношуваного наконечника для ударної дробарки з вертикальним валом, комплект, який містить тримач зношуваного наконечника, і спосіб зменшення швидкості зношування тримача зношуваного наконечника

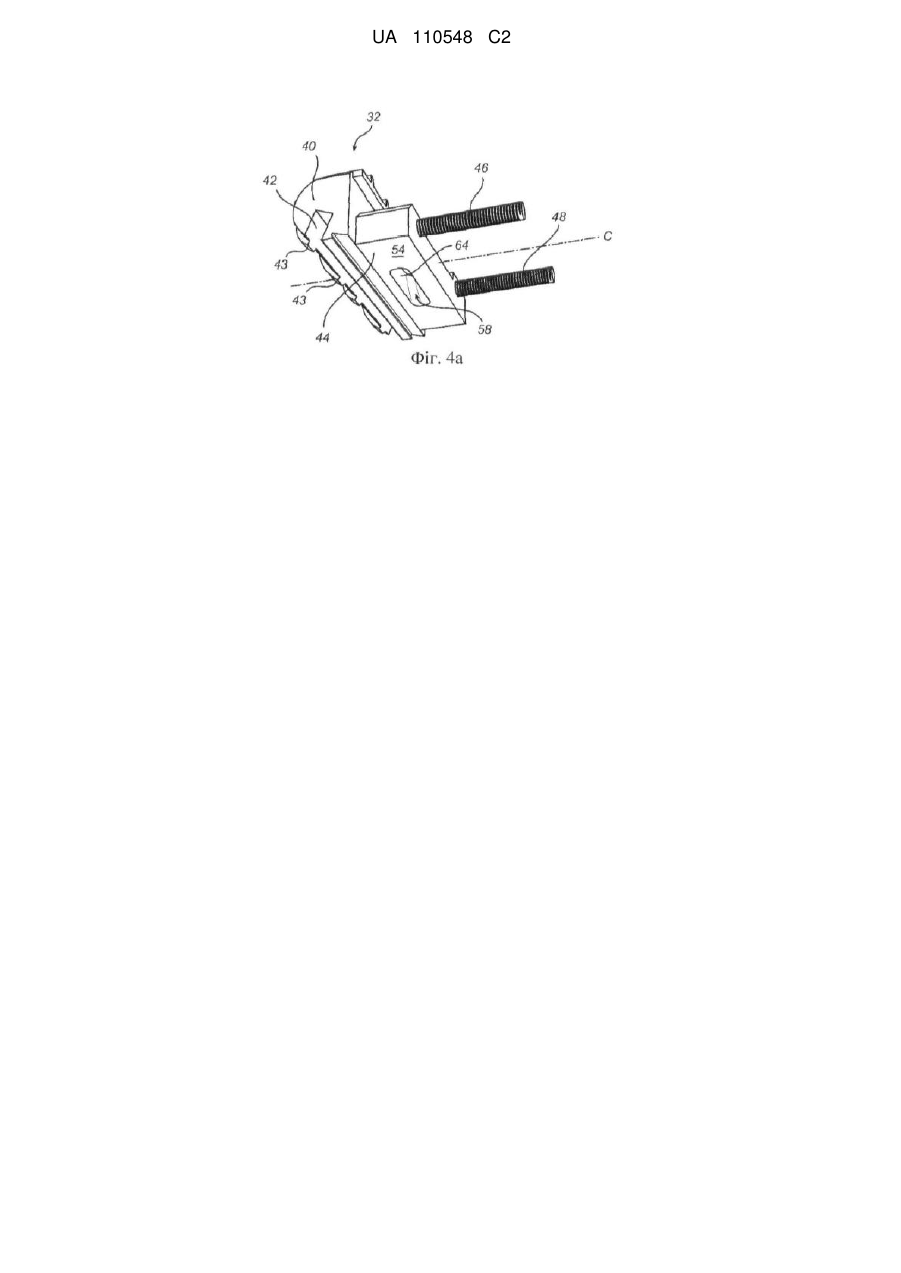

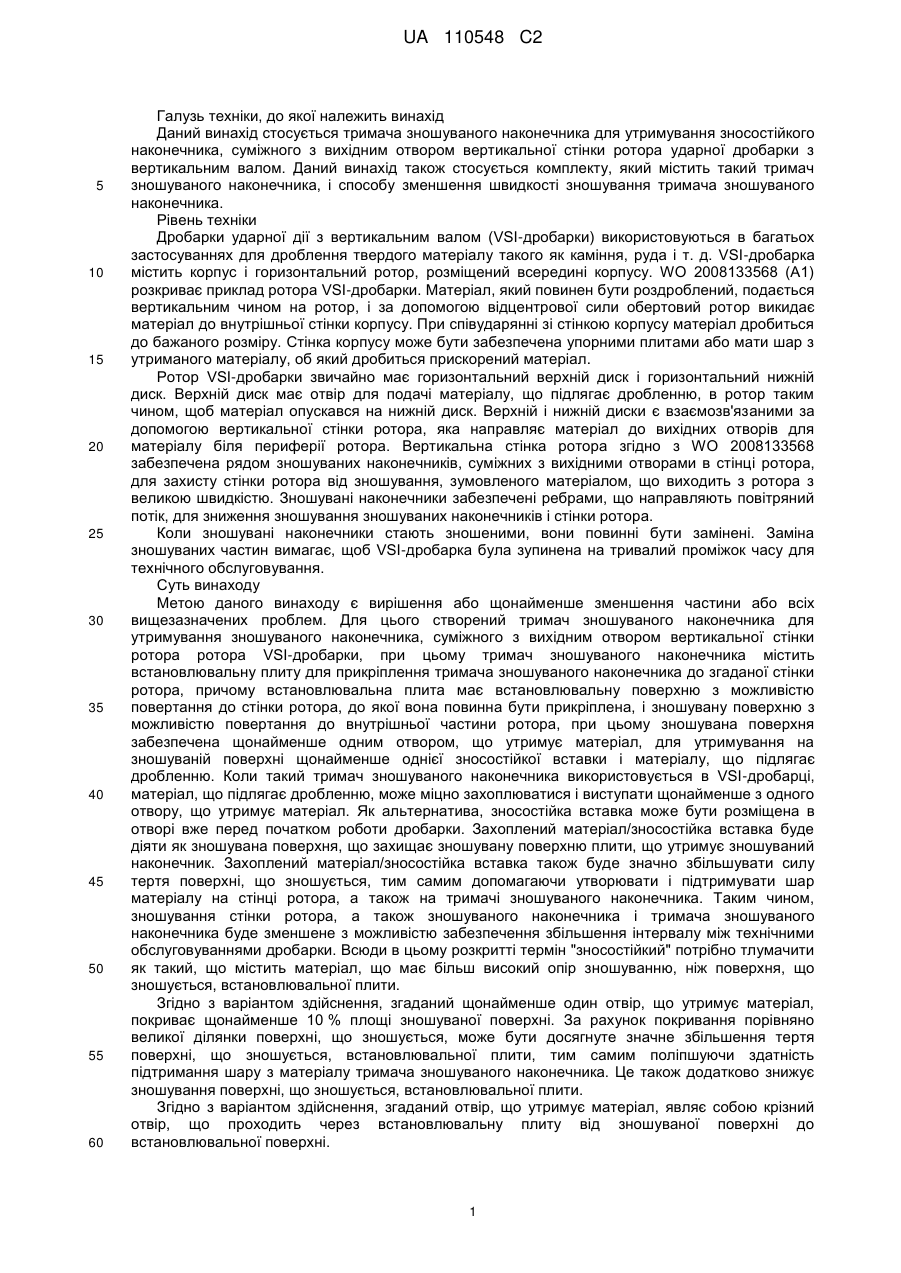

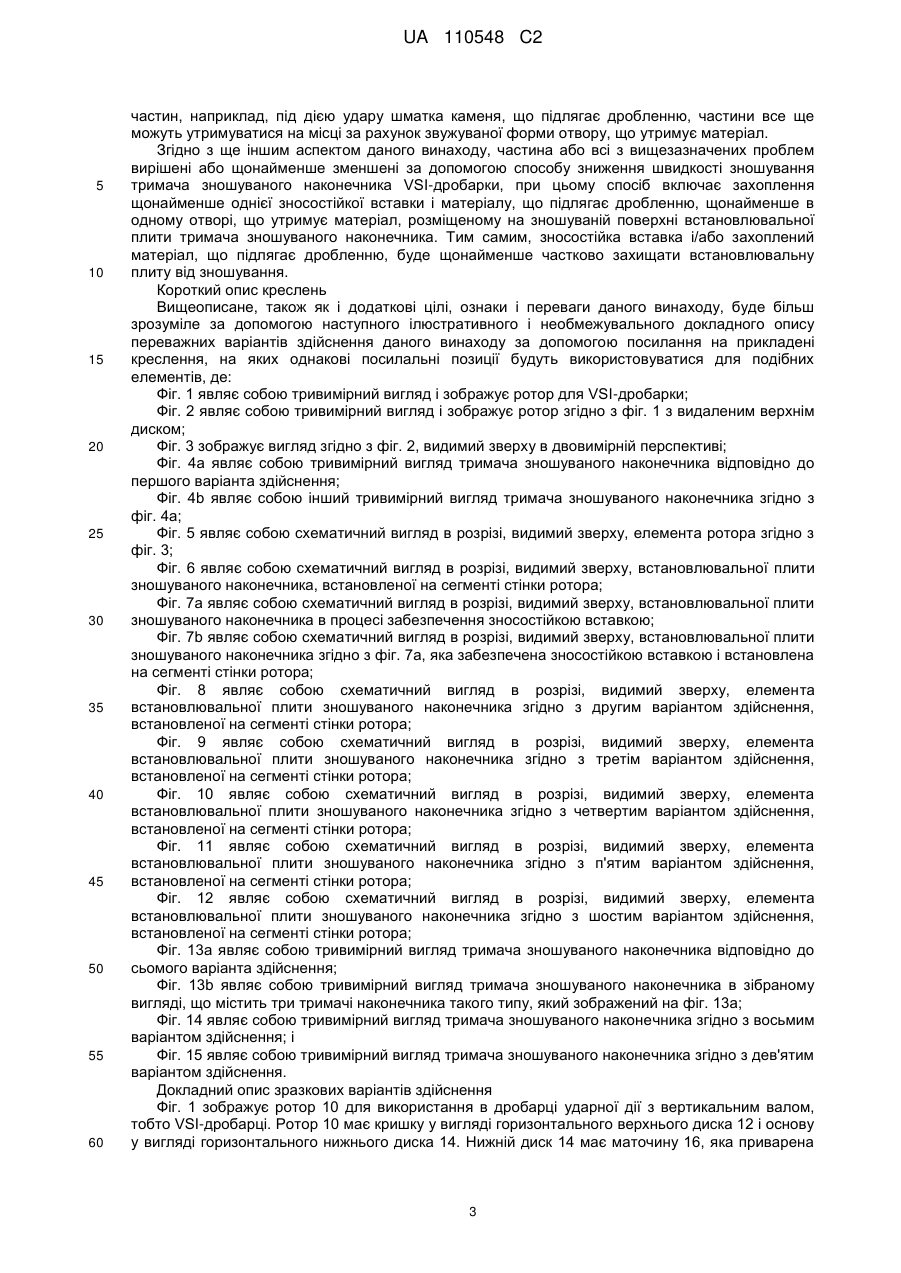

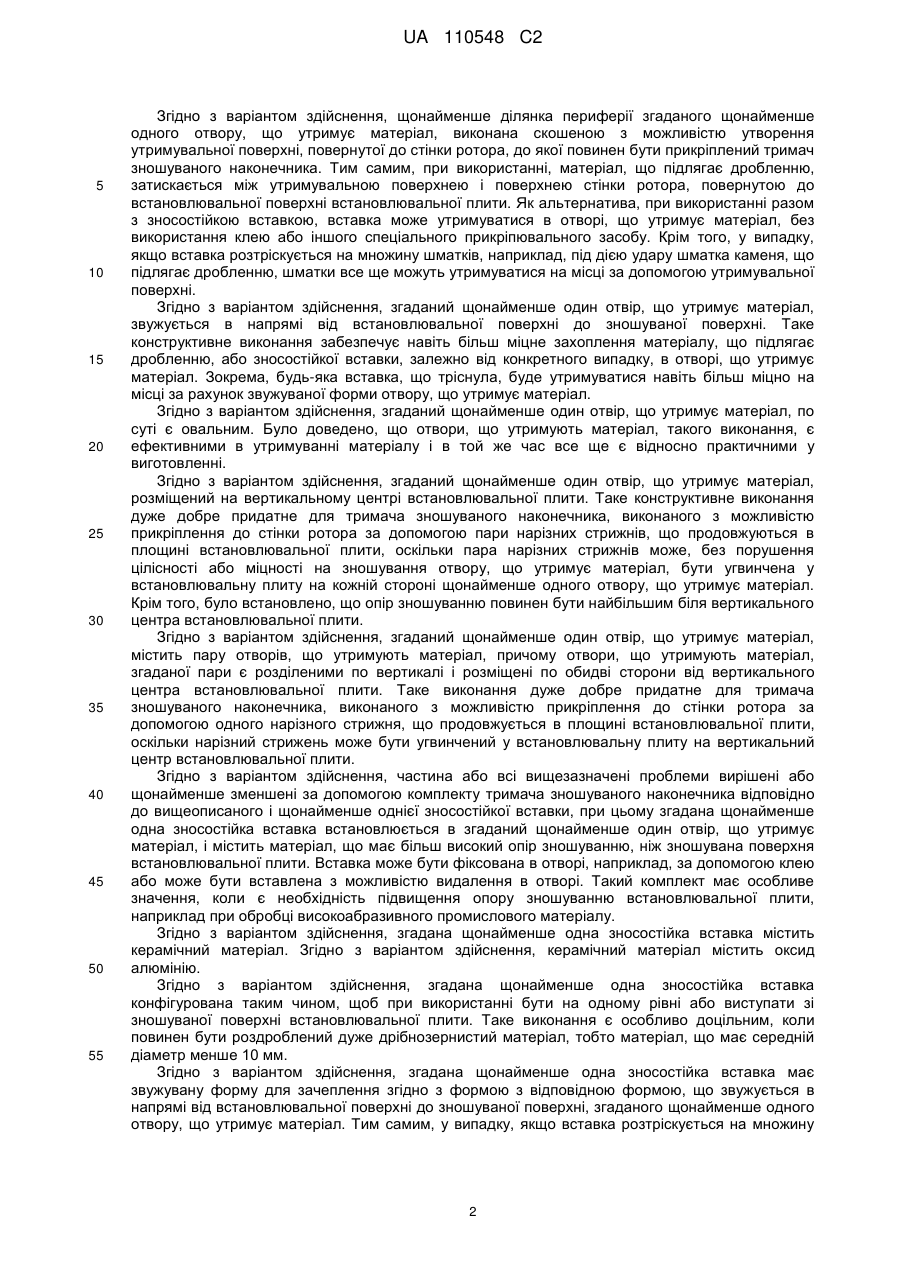

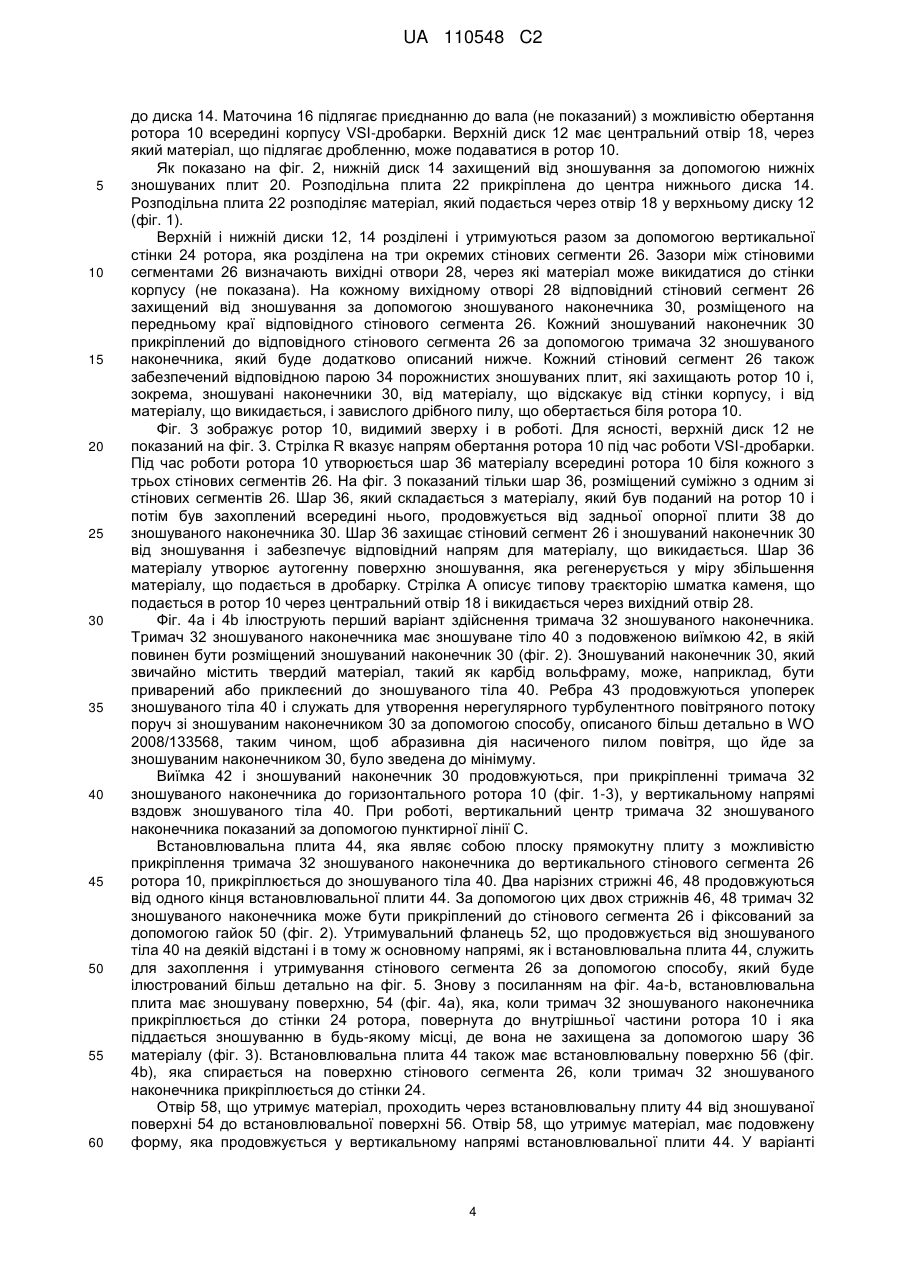

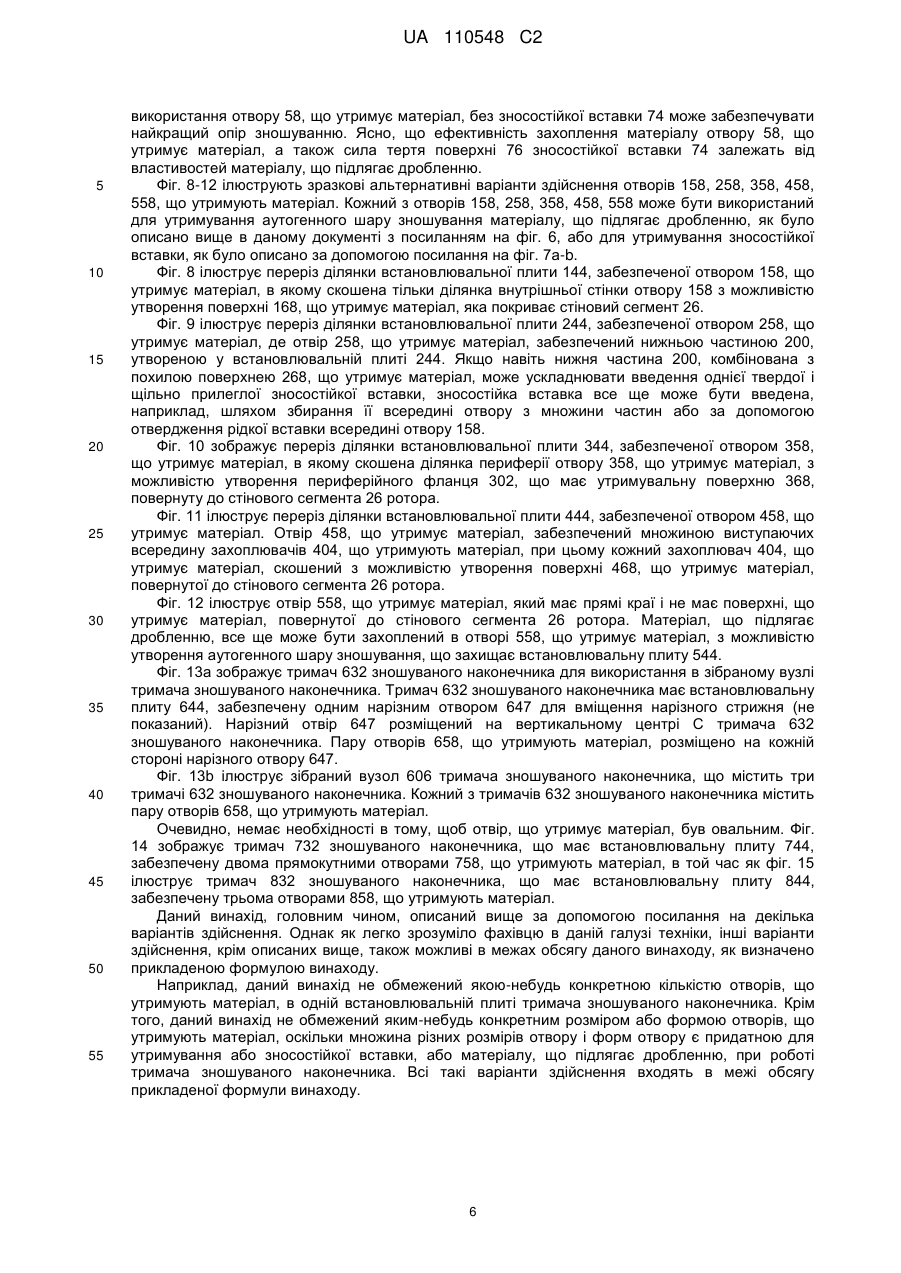

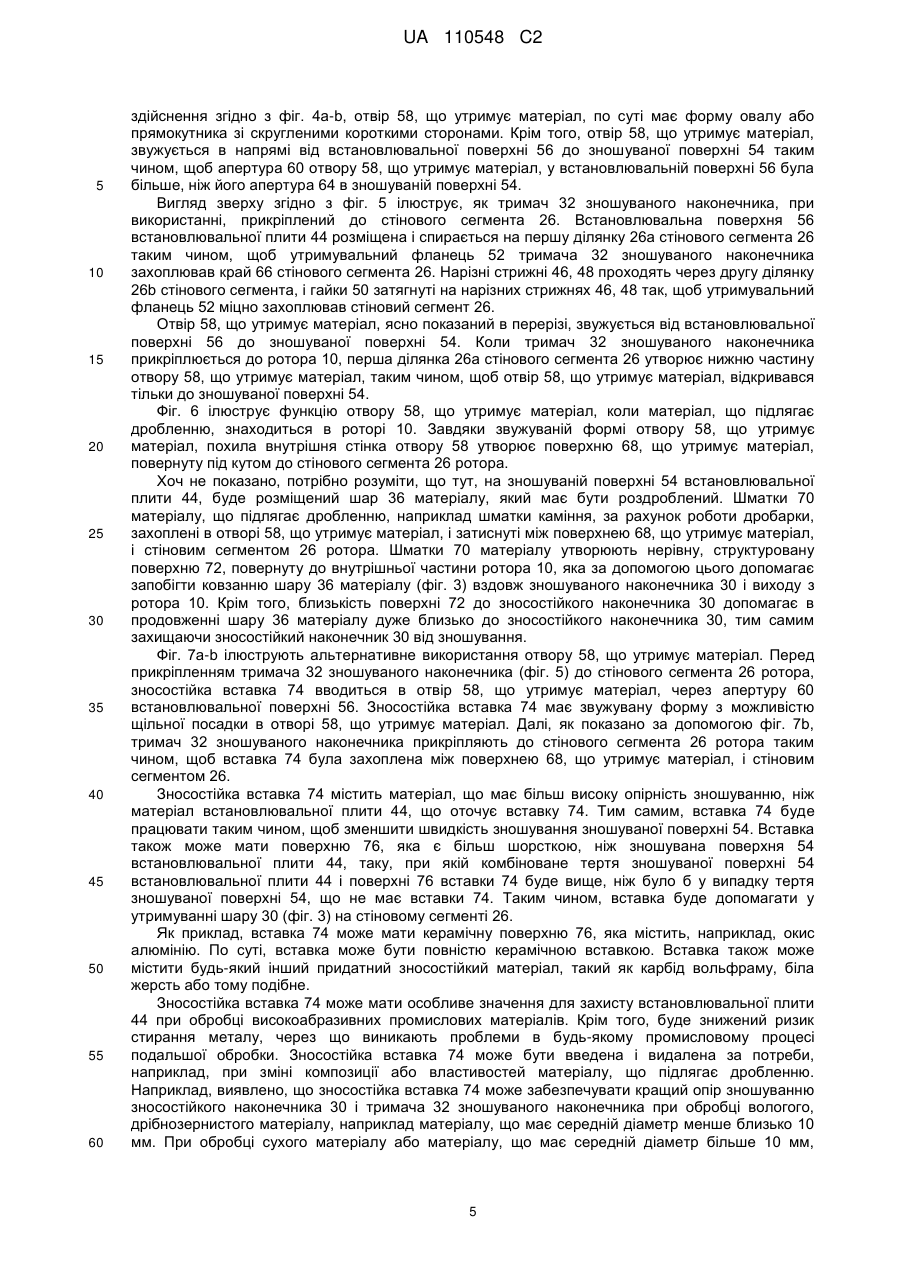

Реферат: Тримач зношуваного наконечника для утримування зносостійкого наконечника, суміжного з вихідним отвором вертикальної стінки ротора дробарки ударної дії з вертикальним валом містить встановлювальну плиту (44) для прикріплення тримача (32) зношуваного наконечника до згаданої стінки ротора, при цьому встановлювальна плита (44) має встановлювальну поверхню з можливістю повертання до стінки ротора, до якої вона повинна бути прикріплена, і зношувану поверхню (54) з можливістю повертання до внутрішньої частини ротора. Зношувана поверхня (54) забезпечена щонайменше одним отвором (58), що утримує матеріал, для утримування на зношуваній поверхні (54) щонайменше однієї зносостійкої вставки і матеріалу, що підлягає дробленню. UA 110548 C2 (12) UA 110548 C2 UA 110548 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузь техніки, до якої належить винахід Даний винахід стосується тримача зношуваного наконечника для утримування зносостійкого наконечника, суміжного з вихідним отвором вертикальної стінки ротора ударної дробарки з вертикальним валом. Даний винахід також стосується комплекту, який містить такий тримач зношуваного наконечника, і способу зменшення швидкості зношування тримача зношуваного наконечника. Рівень техніки Дробарки ударної дії з вертикальним валом (VSI-дробарки) використовуються в багатьох застосуваннях для дроблення твердого матеріалу такого як каміння, руда і т. д. VSI-дробарка містить корпус і горизонтальний ротор, розміщений всередині корпусу. WO 2008133568 (A1) розкриває приклад ротора VSI-дробарки. Матеріал, який повинен бути роздроблений, подається вертикальним чином на ротор, і за допомогою відцентрової сили обертовий ротор викидає матеріал до внутрішньої стінки корпусу. При співударянні зі стінкою корпусу матеріал дробиться до бажаного розміру. Стінка корпусу може бути забезпечена упорними плитами або мати шар з утриманого матеріалу, об який дробиться прискорений матеріал. Ротор VSI-дробарки звичайно має горизонтальний верхній диск і горизонтальний нижній диск. Верхній диск має отвір для подачі матеріалу, що підлягає дробленню, в ротор таким чином, щоб матеріал опускався на нижній диск. Верхній і нижній диски є взаємозв'язаними за допомогою вертикальної стінки ротора, яка направляє матеріал до вихідних отворів для матеріалу біля периферії ротора. Вертикальна стінка ротора згідно з WO 2008133568 забезпечена рядом зношуваних наконечників, суміжних з вихідними отворами в стінці ротора, для захисту стінки ротора від зношування, зумовленого матеріалом, що виходить з ротора з великою швидкістю. Зношувані наконечники забезпечені ребрами, що направляють повітряний потік, для зниження зношування зношуваних наконечників і стінки ротора. Коли зношувані наконечники стають зношеними, вони повинні бути замінені. Заміна зношуваних частин вимагає, щоб VSI-дробарка була зупинена на тривалий проміжок часу для технічного обслуговування. Суть винаходу Метою даного винаходу є вирішення або щонайменше зменшення частини або всіх вищезазначених проблем. Для цього створений тримач зношуваного наконечника для утримування зношуваного наконечника, суміжного з вихідним отвором вертикальної стінки ротора ротора VSI-дробарки, при цьому тримач зношуваного наконечника містить встановлювальну плиту для прикріплення тримача зношуваного наконечника до згаданої стінки ротора, причому встановлювальна плита має встановлювальну поверхню з можливістю повертання до стінки ротора, до якої вона повинна бути прикріплена, і зношувану поверхню з можливістю повертання до внутрішньої частини ротора, при цьому зношувана поверхня забезпечена щонайменше одним отвором, що утримує матеріал, для утримування на зношуваній поверхні щонайменше однієї зносостійкої вставки і матеріалу, що підлягає дробленню. Коли такий тримач зношуваного наконечника використовується в VSI-дробарці, матеріал, що підлягає дробленню, може міцно захоплюватися і виступати щонайменше з одного отвору, що утримує матеріал. Як альтернатива, зносостійка вставка може бути розміщена в отворі вже перед початком роботи дробарки. Захоплений матеріал/зносостійка вставка буде діяти як зношувана поверхня, що захищає зношувану поверхню плити, що утримує зношуваний наконечник. Захоплений матеріал/зносостійка вставка також буде значно збільшувати силу тертя поверхні, що зношується, тим самим допомагаючи утворювати і підтримувати шар матеріалу на стінці ротора, а також на тримачі зношуваного наконечника. Таким чином, зношування стінки ротора, а також зношуваного наконечника і тримача зношуваного наконечника буде зменшене з можливістю забезпечення збільшення інтервалу між технічними обслуговуваннями дробарки. Всюди в цьому розкритті термін "зносостійкий" потрібно тлумачити як такий, що містить матеріал, що має більш високий опір зношуванню, ніж поверхня, що зношується, встановлювальної плити. Згідно з варіантом здійснення, згаданий щонайменше один отвір, що утримує матеріал, покриває щонайменше 10 % площі зношуваної поверхні. За рахунок покривання порівняно великої ділянки поверхні, що зношується, може бути досягнуте значне збільшення тертя поверхні, що зношується, встановлювальної плити, тим самим поліпшуючи здатність підтримання шару з матеріалу тримача зношуваного наконечника. Це також додатково знижує зношування поверхні, що зношується, встановлювальної плити. Згідно з варіантом здійснення, згаданий отвір, що утримує матеріал, являє собою крізний отвір, що проходить через встановлювальну плиту від зношуваної поверхні до встановлювальної поверхні. 1 UA 110548 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з варіантом здійснення, щонайменше ділянка периферії згаданого щонайменше одного отвору, що утримує матеріал, виконана скошеною з можливістю утворення утримувальної поверхні, повернутої до стінки ротора, до якої повинен бути прикріплений тримач зношуваного наконечника. Тим самим, при використанні, матеріал, що підлягає дробленню, затискається між утримувальною поверхнею і поверхнею стінки ротора, повернутою до встановлювальної поверхні встановлювальної плити. Як альтернатива, при використанні разом з зносостійкою вставкою, вставка може утримуватися в отворі, що утримує матеріал, без використання клею або іншого спеціального прикріпювального засобу. Крім того, у випадку, якщо вставка розтріскується на множину шматків, наприклад, під дією удару шматка каменя, що підлягає дробленню, шматки все ще можуть утримуватися на місці за допомогою утримувальної поверхні. Згідно з варіантом здійснення, згаданий щонайменше один отвір, що утримує матеріал, звужується в напрямі від встановлювальної поверхні до зношуваної поверхні. Таке конструктивне виконання забезпечує навіть більш міцне захоплення матеріалу, що підлягає дробленню, або зносостійкої вставки, залежно від конкретного випадку, в отворі, що утримує матеріал. Зокрема, будь-яка вставка, що тріснула, буде утримуватися навіть більш міцно на місці за рахунок звужуваної форми отвору, що утримує матеріал. Згідно з варіантом здійснення, згаданий щонайменше один отвір, що утримує матеріал, по суті є овальним. Було доведено, що отвори, що утримують матеріал, такого виконання, є ефективними в утримуванні матеріалу і в той же час все ще є відносно практичними у виготовленні. Згідно з варіантом здійснення, згаданий щонайменше один отвір, що утримує матеріал, розміщений на вертикальному центрі встановлювальної плити. Таке конструктивне виконання дуже добре придатне для тримача зношуваного наконечника, виконаного з можливістю прикріплення до стінки ротора за допомогою пари нарізних стрижнів, що продовжуються в площині встановлювальної плити, оскільки пара нарізних стрижнів може, без порушення цілісності або міцності на зношування отвору, що утримує матеріал, бути угвинчена у встановлювальну плиту на кожній стороні щонайменше одного отвору, що утримує матеріал. Крім того, було встановлено, що опір зношуванню повинен бути найбільшим біля вертикального центра встановлювальної плити. Згідно з варіантом здійснення, згаданий щонайменше один отвір, що утримує матеріал, містить пару отворів, що утримують матеріал, причому отвори, що утримують матеріал, згаданої пари є розділеними по вертикалі і розміщені по обидві сторони від вертикального центра встановлювальної плити. Таке виконання дуже добре придатне для тримача зношуваного наконечника, виконаного з можливістю прикріплення до стінки ротора за допомогою одного нарізного стрижня, що продовжується в площині встановлювальної плити, оскільки нарізний стрижень може бути угвинчений у встановлювальну плиту на вертикальний центр встановлювальної плити. Згідно з варіантом здійснення, частина або всі вищезазначені проблеми вирішені або щонайменше зменшені за допомогою комплекту тримача зношуваного наконечника відповідно до вищеописаного і щонайменше однієї зносостійкої вставки, при цьому згадана щонайменше одна зносостійка вставка встановлюється в згаданий щонайменше один отвір, що утримує матеріал, і містить матеріал, що має більш високий опір зношуванню, ніж зношувана поверхня встановлювальної плити. Вставка може бути фіксована в отворі, наприклад, за допомогою клею або може бути вставлена з можливістю видалення в отворі. Такий комплект має особливе значення, коли є необхідність підвищення опору зношуванню встановлювальної плити, наприклад при обробці високоабразивного промислового матеріалу. Згідно з варіантом здійснення, згадана щонайменше одна зносостійка вставка містить керамічний матеріал. Згідно з варіантом здійснення, керамічний матеріал містить оксид алюмінію. Згідно з варіантом здійснення, згадана щонайменше одна зносостійка вставка конфігурована таким чином, щоб при використанні бути на одному рівні або виступати зі зношуваної поверхні встановлювальної плити. Таке виконання є особливо доцільним, коли повинен бути роздроблений дуже дрібнозернистий матеріал, тобто матеріал, що має середній діаметр менше 10 мм. Згідно з варіантом здійснення, згадана щонайменше одна зносостійка вставка має звужувану форму для зачеплення згідно з формою з відповідною формою, що звужується в напрямі від встановлювальної поверхні до зношуваної поверхні, згаданого щонайменше одного отвору, що утримує матеріал. Тим самим, у випадку, якщо вставка розтріскується на множину 2 UA 110548 C2 5 10 15 20 25 30 35 40 45 50 55 60 частин, наприклад, під дією удару шматка каменя, що підлягає дробленню, частини все ще можуть утримуватися на місці за рахунок звужуваної форми отвору, що утримує матеріал. Згідно з ще іншим аспектом даного винаходу, частина або всі з вищезазначених проблем вирішені або щонайменше зменшені за допомогою способу зниження швидкості зношування тримача зношуваного наконечника VSI-дробарки, при цьому спосіб включає захоплення щонайменше однієї зносостійкої вставки і матеріалу, що підлягає дробленню, щонайменше в одному отворі, що утримує матеріал, розміщеному на зношуваній поверхні встановлювальної плити тримача зношуваного наконечника. Тим самим, зносостійка вставка і/або захоплений матеріал, що підлягає дробленню, буде щонайменше частково захищати встановлювальну плиту від зношування. Короткий опис креслень Вищеописане, також як і додаткові цілі, ознаки і переваги даного винаходу, буде більш зрозуміле за допомогою наступного ілюстративного і необмежувального докладного опису переважних варіантів здійснення даного винаходу за допомогою посилання на прикладені креслення, на яких однакові посилальні позиції будуть використовуватися для подібних елементів, де: Фіг. 1 являє собою тривимірний вигляд і зображує ротор для VSI-дробарки; Фіг. 2 являє собою тривимірний вигляд і зображує ротор згідно з фіг. 1 з видаленим верхнім диском; Фіг. 3 зображує вигляд згідно з фіг. 2, видимий зверху в двовимірній перспективі; Фіг. 4а являє собою тривимірний вигляд тримача зношуваного наконечника відповідно до першого варіанта здійснення; Фіг. 4b являє собою інший тривимірний вигляд тримача зношуваного наконечника згідно з фіг. 4а; Фіг. 5 являє собою схематичний вигляд в розрізі, видимий зверху, елемента ротора згідно з фіг. 3; Фіг. 6 являє собою схематичний вигляд в розрізі, видимий зверху, встановлювальної плити зношуваного наконечника, встановленої на сегменті стінки ротора; Фіг. 7а являє собою схематичний вигляд в розрізі, видимий зверху, встановлювальної плити зношуваного наконечника в процесі забезпечення зносостійкою вставкою; Фіг. 7b являє собою схематичний вигляд в розрізі, видимий зверху, встановлювальної плити зношуваного наконечника згідно з фіг. 7а, яка забезпечена зносостійкою вставкою і встановлена на сегменті стінки ротора; Фіг. 8 являє собою схематичний вигляд в розрізі, видимий зверху, елемента встановлювальної плити зношуваного наконечника згідно з другим варіантом здійснення, встановленої на сегменті стінки ротора; Фіг. 9 являє собою схематичний вигляд в розрізі, видимий зверху, елемента встановлювальної плити зношуваного наконечника згідно з третім варіантом здійснення, встановленої на сегменті стінки ротора; Фіг. 10 являє собою схематичний вигляд в розрізі, видимий зверху, елемента встановлювальної плити зношуваного наконечника згідно з четвертим варіантом здійснення, встановленої на сегменті стінки ротора; Фіг. 11 являє собою схематичний вигляд в розрізі, видимий зверху, елемента встановлювальної плити зношуваного наконечника згідно з п'ятим варіантом здійснення, встановленої на сегменті стінки ротора; Фіг. 12 являє собою схематичний вигляд в розрізі, видимий зверху, елемента встановлювальної плити зношуваного наконечника згідно з шостим варіантом здійснення, встановленої на сегменті стінки ротора; Фіг. 13а являє собою тривимірний вигляд тримача зношуваного наконечника відповідно до сьомого варіанта здійснення; Фіг. 13b являє собою тривимірний вигляд тримача зношуваного наконечника в зібраному вигляді, що містить три тримачі наконечника такого типу, який зображений на фіг. 13а; Фіг. 14 являє собою тривимірний вигляд тримача зношуваного наконечника згідно з восьмим варіантом здійснення; і Фіг. 15 являє собою тривимірний вигляд тримача зношуваного наконечника згідно з дев'ятим варіантом здійснення. Докладний опис зразкових варіантів здійснення Фіг. 1 зображує ротор 10 для використання в дробарці ударної дії з вертикальним валом, тобто VSI-дробарці. Ротор 10 має кришку у вигляді горизонтального верхнього диска 12 і основу у вигляді горизонтального нижнього диска 14. Нижній диск 14 має маточину 16, яка приварена 3 UA 110548 C2 5 10 15 20 25 30 35 40 45 50 55 60 до диска 14. Маточина 16 підлягає приєднанню до вала (не показаний) з можливістю обертання ротора 10 всередині корпусу VSI-дробарки. Верхній диск 12 має центральний отвір 18, через який матеріал, що підлягає дробленню, може подаватися в ротор 10. Як показано на фіг. 2, нижній диск 14 захищений від зношування за допомогою нижніх зношуваних плит 20. Розподільна плита 22 прикріплена до центра нижнього диска 14. Розподільна плита 22 розподіляє матеріал, який подається через отвір 18 у верхньому диску 12 (фіг. 1). Верхній і нижній диски 12, 14 розділені і утримуються разом за допомогою вертикальної стінки 24 ротора, яка розділена на три окремих стінових сегменти 26. Зазори між стіновими сегментами 26 визначають вихідні отвори 28, через які матеріал може викидатися до стінки корпусу (не показана). На кожному вихідному отворі 28 відповідний стіновий сегмент 26 захищений від зношування за допомогою зношуваного наконечника 30, розміщеного на передньому краї відповідного стінового сегмента 26. Кожний зношуваний наконечник 30 прикріплений до відповідного стінового сегмента 26 за допомогою тримача 32 зношуваного наконечника, який буде додатково описаний нижче. Кожний стіновий сегмент 26 також забезпечений відповідною парою 34 порожнистих зношуваних плит, які захищають ротор 10 і, зокрема, зношувані наконечники 30, від матеріалу, що відскакує від стінки корпусу, і від матеріалу, що викидається, і завислого дрібного пилу, що обертається біля ротора 10. Фіг. 3 зображує ротор 10, видимий зверху і в роботі. Для ясності, верхній диск 12 не показаний на фіг. 3. Стрілка R вказує напрям обертання ротора 10 під час роботи VSI-дробарки. Під час роботи ротора 10 утворюється шар 36 матеріалу всередині ротора 10 біля кожного з трьох стінових сегментів 26. На фіг. 3 показаний тільки шар 36, розміщений суміжно з одним зі стінових сегментів 26. Шар 36, який складається з матеріалу, який був поданий на ротор 10 і потім був захоплений всередині нього, продовжується від задньої опорної плити 38 до зношуваного наконечника 30. Шар 36 захищає стіновий сегмент 26 і зношуваний наконечник 30 від зношування і забезпечує відповідний напрям для матеріалу, що викидається. Шар 36 матеріалу утворює аутогенну поверхню зношування, яка регенерується у міру збільшення матеріалу, що подається в дробарку. Стрілка А описує типову траєкторію шматка каменя, що подається в ротор 10 через центральний отвір 18 і викидається через вихідний отвір 28. Фіг. 4а і 4b ілюструють перший варіант здійснення тримача 32 зношуваного наконечника. Тримач 32 зношуваного наконечника має зношуване тіло 40 з подовженою виїмкою 42, в якій повинен бути розміщений зношуваний наконечник 30 (фіг. 2). Зношуваний наконечник 30, який звичайно містить твердий матеріал, такий як карбід вольфраму, може, наприклад, бути приварений або приклеєний до зношуваного тіла 40. Ребра 43 продовжуються упоперек зношуваного тіла 40 і служать для утворення нерегулярного турбулентного повітряного потоку поруч зі зношуваним наконечником 30 за допомогою способу, описаного більш детально в WO 2008/133568, таким чином, щоб абразивна дія насиченого пилом повітря, що йде за зношуваним наконечником 30, було зведена до мінімуму. Виїмка 42 і зношуваний наконечник 30 продовжуються, при прикріпленні тримача 32 зношуваного наконечника до горизонтального ротора 10 (фіг. 1-3), у вертикальному напрямі вздовж зношуваного тіла 40. При роботі, вертикальний центр тримача 32 зношуваного наконечника показаний за допомогою пунктирної лінії С. Встановлювальна плита 44, яка являє собою плоску прямокутну плиту з можливістю прикріплення тримача 32 зношуваного наконечника до вертикального стінового сегмента 26 ротора 10, прикріплюється до зношуваного тіла 40. Два нарізних стрижні 46, 48 продовжуються від одного кінця встановлювальної плити 44. За допомогою цих двох стрижнів 46, 48 тримач 32 зношуваного наконечника може бути прикріплений до стінового сегмента 26 і фіксований за допомогою гайок 50 (фіг. 2). Утримувальний фланець 52, що продовжується від зношуваного тіла 40 на деякій відстані і в тому ж основному напрямі, як і встановлювальна плита 44, служить для захоплення і утримування стінового сегмента 26 за допомогою способу, який буде ілюстрований більш детально на фіг. 5. Знову з посиланням на фіг. 4а-b, встановлювальна плита має зношувану поверхню, 54 (фіг. 4а), яка, коли тримач 32 зношуваного наконечника прикріплюється до стінки 24 ротора, повернута до внутрішньої частини ротора 10 і яка піддається зношуванню в будь-якому місці, де вона не захищена за допомогою шару 36 матеріалу (фіг. 3). Встановлювальна плита 44 також має встановлювальну поверхню 56 (фіг. 4b), яка спирається на поверхню стінового сегмента 26, коли тримач 32 зношуваного наконечника прикріплюється до стінки 24. Отвір 58, що утримує матеріал, проходить через встановлювальну плиту 44 від зношуваної поверхні 54 до встановлювальної поверхні 56. Отвір 58, що утримує матеріал, має подовжену форму, яка продовжується у вертикальному напрямі встановлювальної плити 44. У варіанті 4 UA 110548 C2 5 10 15 20 25 30 35 40 45 50 55 60 здійснення згідно з фіг. 4а-b, отвір 58, що утримує матеріал, по суті має форму овалу або прямокутника зі скругленими короткими сторонами. Крім того, отвір 58, що утримує матеріал, звужується в напрямі від встановлювальної поверхні 56 до зношуваної поверхні 54 таким чином, щоб апертура 60 отвору 58, що утримує матеріал, у встановлювальній поверхні 56 була більше, ніж його апертура 64 в зношуваній поверхні 54. Вигляд зверху згідно з фіг. 5 ілюструє, як тримач 32 зношуваного наконечника, при використанні, прикріплений до стінового сегмента 26. Встановлювальна поверхня 56 встановлювальної плити 44 розміщена і спирається на першу ділянку 26а стінового сегмента 26 таким чином, щоб утримувальний фланець 52 тримача 32 зношуваного наконечника захоплював край 66 стінового сегмента 26. Нарізні стрижні 46, 48 проходять через другу ділянку 26b стінового сегмента, і гайки 50 затягнуті на нарізних стрижнях 46, 48 так, щоб утримувальний фланець 52 міцно захоплював стіновий сегмент 26. Отвір 58, що утримує матеріал, ясно показаний в перерізі, звужується від встановлювальної поверхні 56 до зношуваної поверхні 54. Коли тримач 32 зношуваного наконечника прикріплюється до ротора 10, перша ділянка 26а стінового сегмента 26 утворює нижню частину отвору 58, що утримує матеріал, таким чином, щоб отвір 58, що утримує матеріал, відкривався тільки до зношуваної поверхні 54. Фіг. 6 ілюструє функцію отвору 58, що утримує матеріал, коли матеріал, що підлягає дробленню, знаходиться в роторі 10. Завдяки звужуваній формі отвору 58, що утримує матеріал, похила внутрішня стінка отвору 58 утворює поверхню 68, що утримує матеріал, повернуту під кутом до стінового сегмента 26 ротора. Хоч не показано, потрібно розуміти, що тут, на зношуваній поверхні 54 встановлювальної плити 44, буде розміщений шар 36 матеріалу, який має бути роздроблений. Шматки 70 матеріалу, що підлягає дробленню, наприклад шматки каміння, за рахунок роботи дробарки, захоплені в отворі 58, що утримує матеріал, і затиснуті між поверхнею 68, що утримує матеріал, і стіновим сегментом 26 ротора. Шматки 70 матеріалу утворюють нерівну, структуровану поверхню 72, повернуту до внутрішньої частини ротора 10, яка за допомогою цього допомагає запобігти ковзанню шару 36 матеріалу (фіг. 3) вздовж зношуваного наконечника 30 і виходу з ротора 10. Крім того, близькість поверхні 72 до зносостійкого наконечника 30 допомагає в продовженні шару 36 матеріалу дуже близько до зносостійкого наконечника 30, тим самим захищаючи зносостійкий наконечник 30 від зношування. Фіг. 7а-b ілюструють альтернативне використання отвору 58, що утримує матеріал. Перед прикріпленням тримача 32 зношуваного наконечника (фіг. 5) до стінового сегмента 26 ротора, зносостійка вставка 74 вводиться в отвір 58, що утримує матеріал, через апертуру 60 встановлювальної поверхні 56. Зносостійка вставка 74 має звужувану форму з можливістю щільної посадки в отворі 58, що утримує матеріал. Далі, як показано за допомогою фіг. 7b, тримач 32 зношуваного наконечника прикріпляють до стінового сегмента 26 ротора таким чином, щоб вставка 74 була захоплена між поверхнею 68, що утримує матеріал, і стіновим сегментом 26. Зносостійка вставка 74 містить матеріал, що має більш високу опірність зношуванню, ніж матеріал встановлювальної плити 44, що оточує вставку 74. Тим самим, вставка 74 буде працювати таким чином, щоб зменшити швидкість зношування зношуваної поверхні 54. Вставка також може мати поверхню 76, яка є більш шорсткою, ніж зношувана поверхня 54 встановлювальної плити 44, таку, при якій комбіноване тертя зношуваної поверхні 54 встановлювальної плити 44 і поверхні 76 вставки 74 буде вище, ніж було б у випадку тертя зношуваної поверхні 54, що не має вставки 74. Таким чином, вставка буде допомагати у утримуванні шару 30 (фіг. 3) на стіновому сегменті 26. Як приклад, вставка 74 може мати керамічну поверхню 76, яка містить, наприклад, окис алюмінію. По суті, вставка може бути повністю керамічною вставкою. Вставка також може містити будь-який інший придатний зносостійкий матеріал, такий як карбід вольфраму, біла жерсть або тому подібне. Зносостійка вставка 74 може мати особливе значення для захисту встановлювальної плити 44 при обробці високоабразивних промислових матеріалів. Крім того, буде знижений ризик стирання металу, через що виникають проблеми в будь-якому промисловому процесі подальшої обробки. Зносостійка вставка 74 може бути введена і видалена за потреби, наприклад, при зміні композиції або властивостей матеріалу, що підлягає дробленню. Наприклад, виявлено, що зносостійка вставка 74 може забезпечувати кращий опір зношуванню зносостійкого наконечника 30 і тримача 32 зношуваного наконечника при обробці вологого, дрібнозернистого матеріалу, наприклад матеріалу, що має середній діаметр менше близько 10 мм. При обробці сухого матеріалу або матеріалу, що має середній діаметр більше 10 мм, 5 UA 110548 C2 5 10 15 20 25 30 35 40 45 50 55 використання отвору 58, що утримує матеріал, без зносостійкої вставки 74 може забезпечувати найкращий опір зношуванню. Ясно, що ефективність захоплення матеріалу отвору 58, що утримує матеріал, а також сила тертя поверхні 76 зносостійкої вставки 74 залежать від властивостей матеріалу, що підлягає дробленню. Фіг. 8-12 ілюструють зразкові альтернативні варіанти здійснення отворів 158, 258, 358, 458, 558, що утримують матеріал. Кожний з отворів 158, 258, 358, 458, 558 може бути використаний для утримування аутогенного шару зношування матеріалу, що підлягає дробленню, як було описано вище в даному документі з посиланням на фіг. 6, або для утримування зносостійкої вставки, як було описано за допомогою посилання на фіг. 7а-b. Фіг. 8 ілюструє переріз ділянки встановлювальної плити 144, забезпеченої отвором 158, що утримує матеріал, в якому скошена тільки ділянка внутрішньої стінки отвору 158 з можливістю утворення поверхні 168, що утримує матеріал, яка покриває стіновий сегмент 26. Фіг. 9 ілюструє переріз ділянки встановлювальної плити 244, забезпеченої отвором 258, що утримує матеріал, де отвір 258, що утримує матеріал, забезпечений нижньою частиною 200, утвореною у встановлювальній плиті 244. Якщо навіть нижня частина 200, комбінована з похилою поверхнею 268, що утримує матеріал, може ускладнювати введення однієї твердої і щільно прилеглої зносостійкої вставки, зносостійка вставка все ще може бути введена, наприклад, шляхом збирання її всередині отвору з множини частин або за допомогою отвердження рідкої вставки всередині отвору 158. Фіг. 10 зображує переріз ділянки встановлювальної плити 344, забезпеченої отвором 358, що утримує матеріал, в якому скошена ділянка периферії отвору 358, що утримує матеріал, з можливістю утворення периферійного фланця 302, що має утримувальну поверхню 368, повернуту до стінового сегмента 26 ротора. Фіг. 11 ілюструє переріз ділянки встановлювальної плити 444, забезпеченої отвором 458, що утримує матеріал. Отвір 458, що утримує матеріал, забезпечений множиною виступаючих всередину захоплювачів 404, що утримують матеріал, при цьому кожний захоплювач 404, що утримує матеріал, скошений з можливістю утворення поверхні 468, що утримує матеріал, повернутої до стінового сегмента 26 ротора. Фіг. 12 ілюструє отвір 558, що утримує матеріал, який має прямі краї і не має поверхні, що утримує матеріал, повернутої до стінового сегмента 26 ротора. Матеріал, що підлягає дробленню, все ще може бути захоплений в отворі 558, що утримує матеріал, з можливістю утворення аутогенного шару зношування, що захищає встановлювальну плиту 544. Фіг. 13а зображує тримач 632 зношуваного наконечника для використання в зібраному вузлі тримача зношуваного наконечника. Тримач 632 зношуваного наконечника має встановлювальну плиту 644, забезпечену одним нарізним отвором 647 для вміщення нарізного стрижня (не показаний). Нарізний отвір 647 розміщений на вертикальному центрі С тримача 632 зношуваного наконечника. Пару отворів 658, що утримують матеріал, розміщено на кожній стороні нарізного отвору 647. Фіг. 13b ілюструє зібраний вузол 606 тримача зношуваного наконечника, що містить три тримачі 632 зношуваного наконечника. Кожний з тримачів 632 зношуваного наконечника містить пару отворів 658, що утримують матеріал. Очевидно, немає необхідності в тому, щоб отвір, що утримує матеріал, був овальним. Фіг. 14 зображує тримач 732 зношуваного наконечника, що має встановлювальну плиту 744, забезпечену двома прямокутними отворами 758, що утримують матеріал, в той час як фіг. 15 ілюструє тримач 832 зношуваного наконечника, що має встановлювальну плиту 844, забезпечену трьома отворами 858, що утримують матеріал. Даний винахід, головним чином, описаний вище за допомогою посилання на декілька варіантів здійснення. Однак як легко зрозуміло фахівцю в даній галузі техніки, інші варіанти здійснення, крім описаних вище, також можливі в межах обсягу даного винаходу, як визначено прикладеною формулою винаходу. Наприклад, даний винахід не обмежений якою-небудь конкретною кількістю отворів, що утримують матеріал, в одній встановлювальній плиті тримача зношуваного наконечника. Крім того, даний винахід не обмежений яким-небудь конкретним розміром або формою отворів, що утримують матеріал, оскільки множина різних розмірів отвору і форм отвору є придатною для утримування або зносостійкої вставки, або матеріалу, що підлягає дробленню, при роботі тримача зношуваного наконечника. Всі такі варіанти здійснення входять в межі обсягу прикладеної формули винаходу. 6 UA 110548 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Тримач зношуваного наконечника для утримування зношуваного наконечника (30), суміжного з вихідним отвором (28) між сегментами вертикальної стінки (24) ротора (10) дробарки ударної дії з вертикальним валом, при цьому згаданий тримач (32; 632; 732; 832) зношуваного наконечника містить зношуване тіло (40), яке має виїмку (42) для приймання в неї зношуваного наконечника, встановлювальну плиту (44; 144; 244; 344; 444; 544; 644; 744; 844), прикріплену до зношуваного тіла (40), для прикріплення тримача (32; 632; 732; 832) зношуваного наконечника до згаданої стінки (24) ротора, причому встановлювальна плита (44; 144; 244; 344; 444; 544; 644; 744; 844) має встановлювальну поверхню (56), повернену до стінки (24) ротора, до якої вона має бути прикріплена, і зношувану поверхню (54), повернену до внутрішньої частини ротора (10), при цьому встановлювальна плита (44; 144; 244; 344; 444; 544; 644; 744; 844) має щонайменше один отвір (58; 158; 258; 358; 458; 558; 658; 758; 858), що утримує матеріал і проходить через встановлювальну плиту (44; 144; 244; 344; 444; 544; 644; 744; 844) від зношуваної поверхні (54) до встановлювальної поверхні (56) для утримування на зношуваній поверхні (54) зносостійкої вставки (74) або матеріалу (70), що підлягає дробленню в щонайменше одному отворі, що утримує матеріал. 2. Тримач за п. 1, при цьому згаданий щонайменше один отвір (58; 158; 258; 358; 458; 558; 658; 758; 858), що утримує матеріал, покриває щонайменше 10 % площі зношуваної поверхні (54). 3. Тримач за будь-яким з попередніх пунктів, в якому щонайменше ділянка периферії згаданого щонайменше одного отвору (58; 158; 258; 358; 458; 658; 758; 858), що утримує матеріал, виконана скошеною з можливістю утворення утримувальної поверхні (68; 168; 268; 368; 468), повернутою до стінки (24) ротора, до якої має бути прикріплений тримач (32; 632; 732; 832) зношуваного наконечника. 4. Тримач за будь-яким з попередніх пунктів, в якому згаданий щонайменше один отвір (58; 258; 358; 458; 658; 758; 858), що утримує матеріал, звужується в напрямку від встановлювальної поверхні (56) до зношуваної поверхні (54). 5. Тримач за будь-яким з попередніх пунктів, в якому згаданий щонайменше один отвір (58; 158; 258; 358; 458; 558; 658), що утримує матеріал, по суті є овальним. 6. Тримач за будь-яким з попередніх пунктів, в якому згаданий щонайменше один отвір (58; 158; 258; 358; 458; 558; 858), що утримує матеріал, розміщений на вертикальному центрі (С) встановлювальної плити (44; 144; 244; 344; 444; 544; 844). 7. Тримач за будь-яким з попередніх пунктів, в якому зношувана поверхня (54) забезпечена двома отворами (658; 758; 858), що утримують матеріал, причому згадані отвори (658; 758; 858), що утримують матеріал, є розділеними по вертикалі і розміщені по обидві сторони від вертикального центра (С) встановлювальної плити (644; 744; 844). 8. Тримач за п. 1, в якому щонайменше один отвір, що утримує матеріал, відкритий тільки до зношуваної поверхні. 9. Комплект тримача зношуваного наконечника, який містить тримач (32; 632; 732; 832) зношуваного наконечника за будь-яким з попередніх пунктів і щонайменше одну зносостійку вставку (74), при цьому згадана щонайменше одна зносостійка вставка (74) встановлена в згаданий щонайменше один отвір (58; 158; 258; 358; 458; 558; 658; 758; 858), що утримує матеріал, і виконана з матеріалу, що має більш високий опір зношуванню, ніж зношувана поверхня (54) встановлювальної плити (44; 144; 244; 344; 444; 544; 644; 744; 844). 10. Комплект за п. 9, в якому згадана щонайменше одна зносостійка вставка виконана з керамічного матеріалу. 11. Комплект за п. 10, в якому керамічний матеріал містить оксид алюмінію. 12. Комплект за будь-яким з пп. 9-11, в якому згадана щонайменше одна зносостійка вставка конфігурована таким чином, щоб при використанні бути на одному рівні або виступати зі зношуваної поверхні (54) встановлювальної плити (44; 144; 244; 344; 444; 544; 644; 744; 844). 13. Комплект за будь-яким з пп. 9-11, в якому згадана щонайменше одна зносостійка вставка (74) має звужувану форму для зачеплення по щільній посадці з поверхнею відповідної форми (68), що звужується в напрямі від встановлювальної поверхні (56) до зношуваної поверхні (54), згаданого щонайменше одного отвору (58), що утримує матеріал. 14. Спосіб зменшення швидкості зношування тримача зношуваного наконечника дробарки ударної дії з вертикальним валом, що включає операції, відповідно до яких: забезпечують тримач зношуваного наконечника для утримування зношуваного наконечника, суміжного з вихідним отвором вертикальної стінки ротора дробарки ударної дії з вертикальним валом, при цьому згаданий тримач зношуваного наконечника містить зношуване тіло, що має виїмку для приймання в неї зношуваного наконечника, встановлювальну плиту, прикріплену до 7 UA 110548 C2 5 зношуваного тіла, для прикріплення тримача зношуваного наконечника до згаданої стінки ротора, причому встановлювальна плита має встановлювальну поверхню, повернену до стінки ротора, до якої вона повинна бути прикріплена, і зношувану поверхню, повернену до внутрішньої частини ротора, при цьому встановлювальна плита має щонайменше один наскрізний отвір, що утримує матеріал, і проходить через встановлювальну плиту від зношуваної поверхні до встановлювальної поверхні, і встановлюють зносостійку вставку або захоплюють матеріал, що підлягає дробленню, щонайменше в одному отворі, що утримує матеріал. 8 UA 110548 C2 9 UA 110548 C2 10 UA 110548 C2 11 UA 110548 C2 12 UA 110548 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
