Дозатор-розподільник

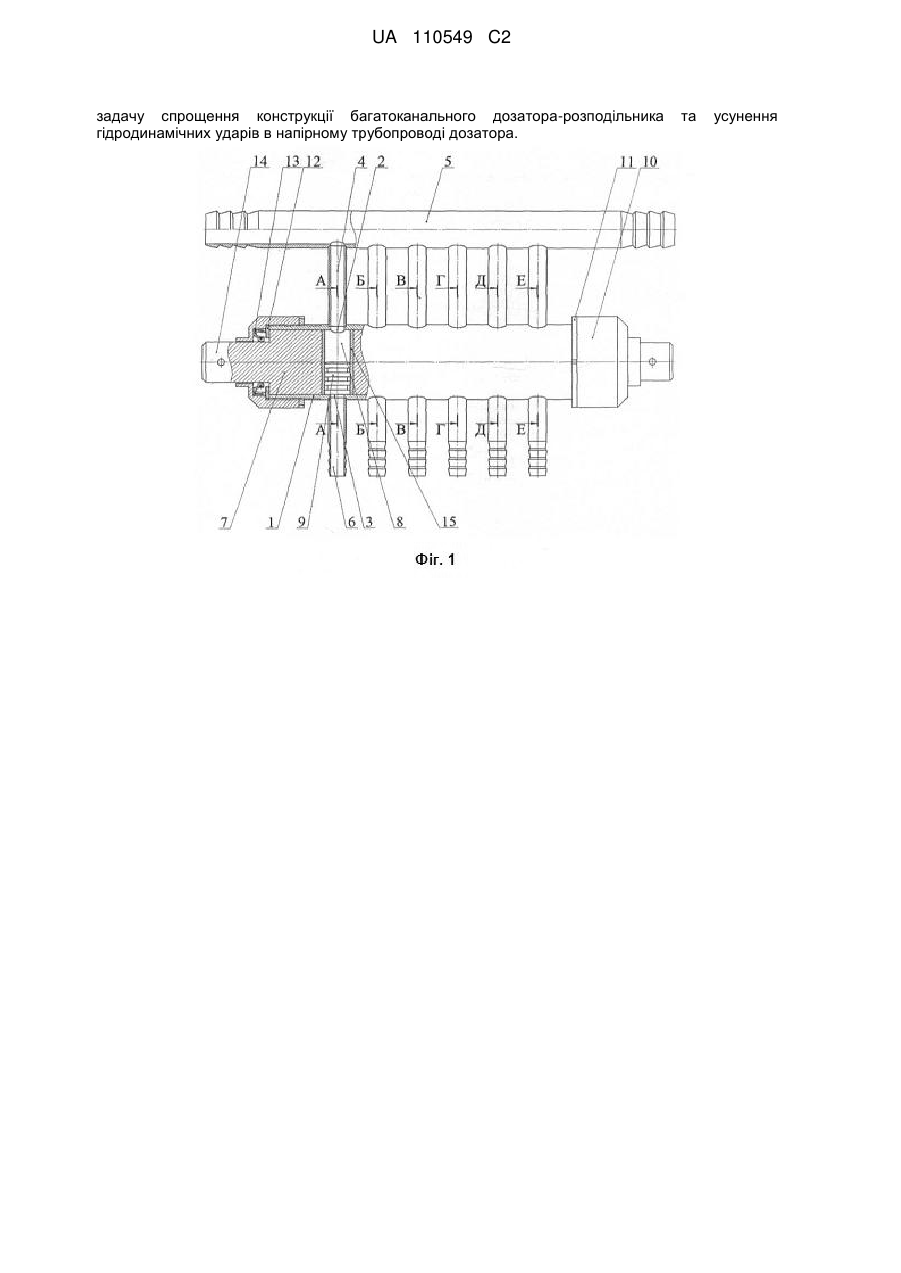

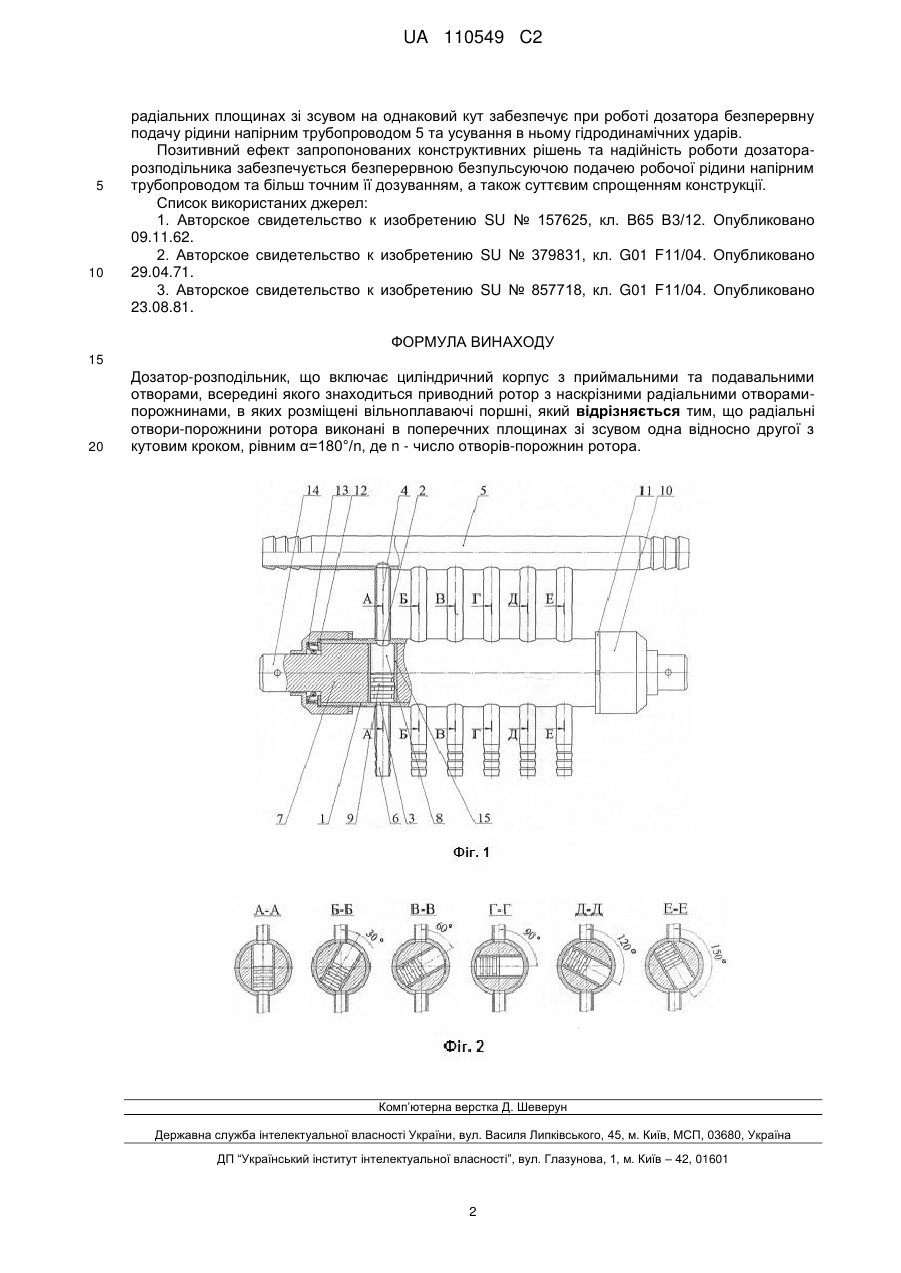

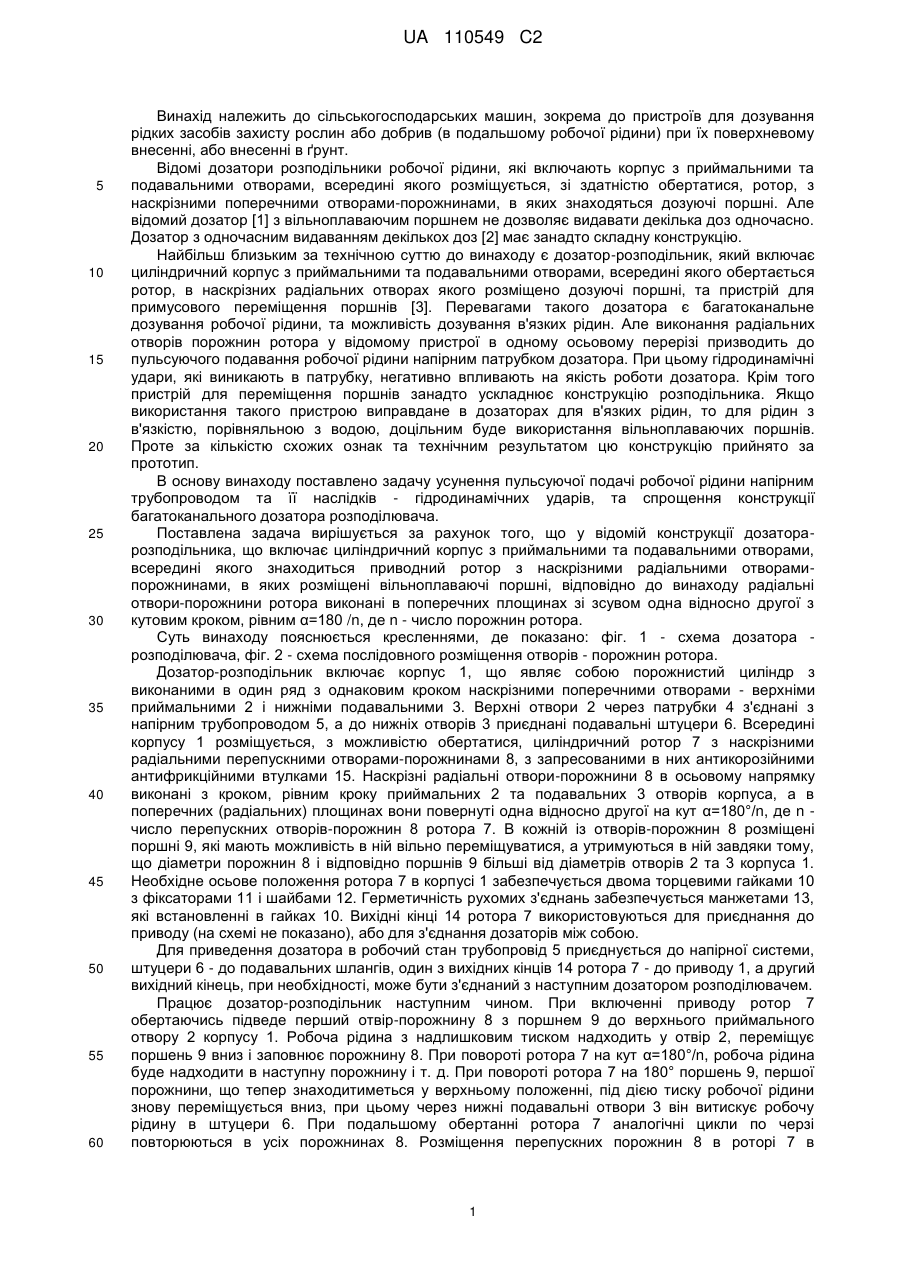

Реферат: Винахід належить до сільськогосподарських машин, зокрема до пристроїв для дозування рідких засобів захисту рослин або добрив. Дозатор-розподільник включає циліндричний корпус з приймальними та подавальними отворами, всередині якого знаходиться ротор з наскрізними радіальними отворами-порожнинами, в яких розміщені вільноплаваючі поршні. Радіальні отвори-порожнини виконані в поперечних площинах зі зсувом одна відносно другої з кутовим кроком, рівним α=180°/n, де n - число отворів-порожнин ротора. В основу винаходу поставлено UA 110549 C2 (12) UA 110549 C2 задачу спрощення конструкції багатоканального дозатора-розподільника гідродинамічних ударів в напірному трубопроводі дозатора. та усунення UA 110549 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарських машин, зокрема до пристроїв для дозування рідких засобів захисту рослин або добрив (в подальшому робочої рідини) при їх поверхневому внесенні, або внесенні в ґрунт. Відомі дозатори розподільники робочої рідини, які включають корпус з приймальними та подавальними отворами, всередині якого розміщується, зі здатністю обертатися, ротор, з наскрізними поперечними отворами-порожнинами, в яких знаходяться дозуючі поршні. Але відомий дозатор [1] з вільноплаваючим поршнем не дозволяє видавати декілька доз одночасно. Дозатор з одночасним видаванням декількох доз [2] має занадто складну конструкцію. Найбільш близьким за технічною суттю до винаходу є дозатор-розподільник, який включає циліндричний корпус з приймальними та подавальними отворами, всередині якого обертається ротор, в наскрізних радіальних отворах якого розміщено дозуючі поршні, та пристрій для примусового переміщення поршнів [3]. Перевагами такого дозатора є багатоканальне дозування робочої рідини, та можливість дозування в'язких рідин. Але виконання радіальних отворів порожнин ротора у відомому пристрої в одному осьовому перерізі призводить до пульсуючого подавання робочої рідини напірним патрубком дозатора. При цьому гідродинамічні удари, які виникають в патрубку, негативно впливають на якість роботи дозатора. Крім того пристрій для переміщення поршнів занадто ускладнює конструкцію розподільника. Якщо використання такого пристрою виправдане в дозаторах для в'язких рідин, то для рідин з в'язкістю, порівняльною з водою, доцільним буде використання вільноплаваючих поршнів. Проте за кількістю схожих ознак та технічним результатом цю конструкцію прийнято за прототип. В основу винаходу поставлено задачу усунення пульсуючої подачі робочої рідини напірним трубопроводом та її наслідків - гідродинамічних ударів, та спрощення конструкції багатоканального дозатора розподілювача. Поставлена задача вирішується за рахунок того, що у відомій конструкції дозаторарозподільника, що включає циліндричний корпус з приймальними та подавальними отворами, всередині якого знаходиться приводний ротор з наскрізними радіальними отворамипорожнинами, в яких розміщені вільноплаваючі поршні, відповідно до винаходу радіальні отвори-порожнини ротора виконані в поперечних площинах зі зсувом одна відносно другої з кутовим кроком, рівним α=180 /n, де n - число порожнин ротора. Суть винаходу пояснюється кресленнями, де показано: фіг. 1 - схема дозатора розподілювача, фіг. 2 - схема послідовного розміщення отворів - порожнин ротора. Дозатор-розподільник включає корпус 1, що являє собою порожнистий циліндр з виконаними в один ряд з однаковим кроком наскрізними поперечними отворами - верхніми приймальними 2 і нижніми подавальними 3. Верхні отвори 2 через патрубки 4 з'єднані з напірним трубопроводом 5, а до нижніх отворів 3 приєднані подавальні штуцери 6. Всередині корпусу 1 розміщується, з можливістю обертатися, циліндричний ротор 7 з наскрізними радіальними перепускними отворами-порожнинами 8, з запресованими в них антикорозійними антифрикційними втулками 15. Наскрізні радіальні отвори-порожнини 8 в осьовому напрямку виконані з кроком, рівним кроку приймальних 2 та подавальних 3 отворів корпуса, а в поперечних (радіальних) площинах вони повернуті одна відносно другої на кут α=180°/n, де n число перепускних отворів-порожнин 8 ротора 7. В кожній із отворів-порожнин 8 розміщені поршні 9, які мають можливість в ній вільно переміщуватися, а утримуються в ній завдяки тому, що діаметри порожнин 8 і відповідно поршнів 9 більші від діаметрів отворів 2 та 3 корпуса 1. Необхідне осьове положення ротора 7 в корпусі 1 забезпечується двома торцевими гайками 10 з фіксаторами 11 і шайбами 12. Герметичність рухомих з'єднань забезпечується манжетами 13, які встановленні в гайках 10. Вихідні кінці 14 ротора 7 використовуються для приєднання до приводу (на схемі не показано), або для з'єднання дозаторів між собою. Для приведення дозатора в робочий стан трубопровід 5 приєднується до напірної системи, штуцери 6 - до подавальних шлангів, один з вихідних кінців 14 ротора 7 - до приводу 1, а другий вихідний кінець, при необхідності, може бути з'єднаний з наступним дозатором розподілювачем. Працює дозатор-розподільник наступним чином. При включенні приводу ротор 7 обертаючись підведе перший отвір-порожнину 8 з поршнем 9 до верхнього приймального отвору 2 корпусу 1. Робоча рідина з надлишковим тиском надходить у отвір 2, переміщує поршень 9 вниз і заповнює порожнину 8. При повороті ротора 7 на кут α=180°/n, робоча рідина буде надходити в наступну порожнину і т. д. При повороті ротора 7 на 180° поршень 9, першої порожнини, що тепер знаходитиметься у верхньому положенні, під дією тиску робочої рідини знову переміщується вниз, при цьому через нижні подавальні отвори 3 він витискує робочу рідину в штуцери 6. При подальшому обертанні ротора 7 аналогічні цикли по черзі повторюються в усіх порожнинах 8. Розміщення перепускних порожнин 8 в роторі 7 в 1 UA 110549 C2 5 10 радіальних площинах зі зсувом на однаковий кут забезпечує при роботі дозатора безперервну подачу рідини напірним трубопроводом 5 та усування в ньому гідродинамічних ударів. Позитивний ефект запропонованих конструктивних рішень та надійність роботи дозаторарозподільника забезпечується безперервною безпульсуючою подачею робочої рідини напірним трубопроводом та більш точним її дозуванням, а також суттєвим спрощенням конструкції. Список використаних джерел: 1. Авторское свидетельство к изобретению SU № 157625, кл. В65 В3/12. Опубликовано 09.11.62. 2. Авторское свидетельство к изобретению SU № 379831, кл. G01 F11/04. Опубликовано 29.04.71. 3. Авторское свидетельство к изобретению SU № 857718, кл. G01 F11/04. Опубликовано 23.08.81. ФОРМУЛА ВИНАХОДУ 15 20 Дозатор-розподільник, що включає циліндричний корпус з приймальними та подавальними отворами, всередині якого знаходиться приводний ротор з наскрізними радіальними отворамипорожнинами, в яких розміщені вільноплаваючі поршні, який відрізняється тим, що радіальні отвори-порожнини ротора виконані в поперечних площинах зі зсувом одна відносно другої з кутовим кроком, рівним α=180°/n, де n - число отворів-порожнин ротора. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
