Тримач зношуваної планки дробарки ударної дії з вертикальним валом і спосіб зменшення зношування ротора такої дробарки

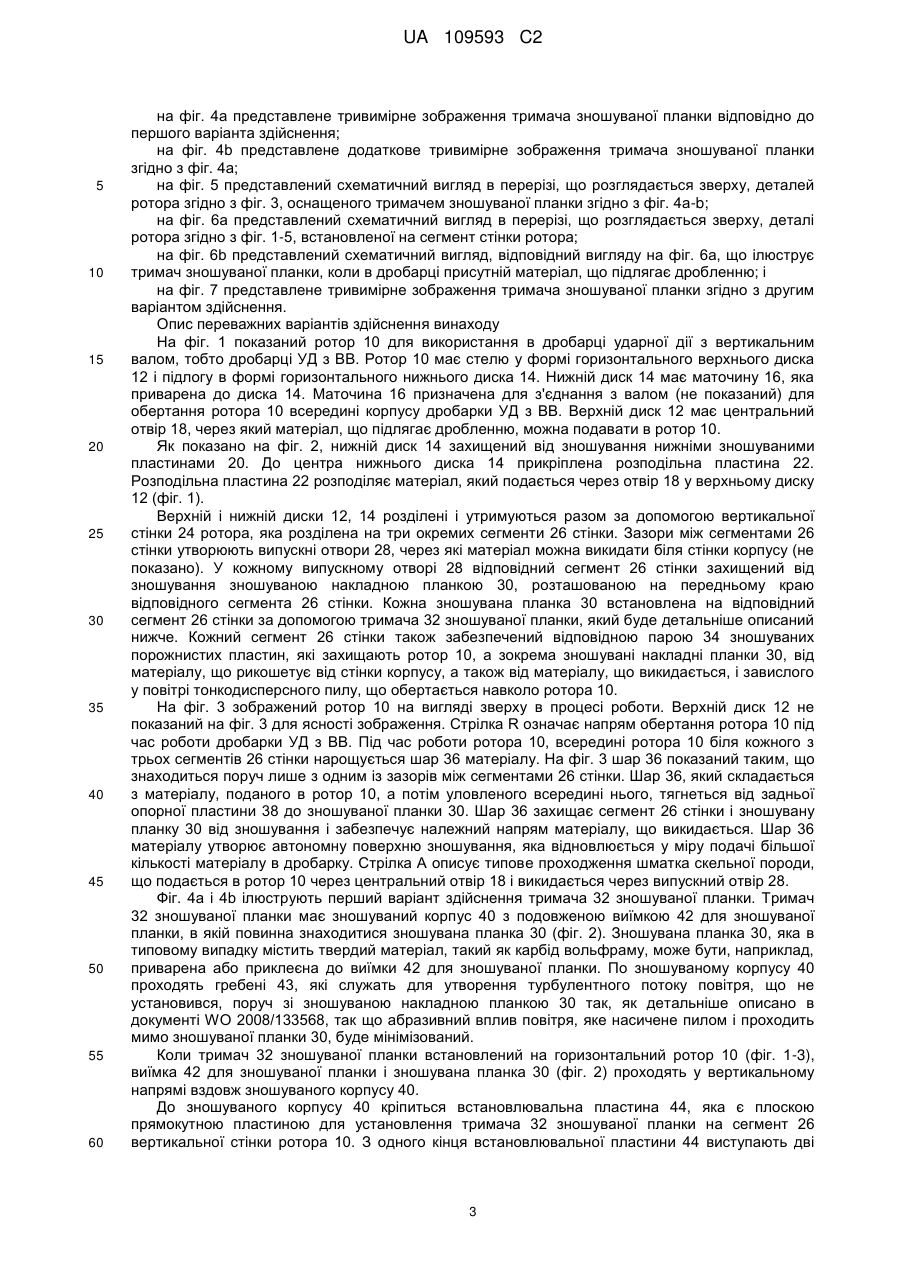

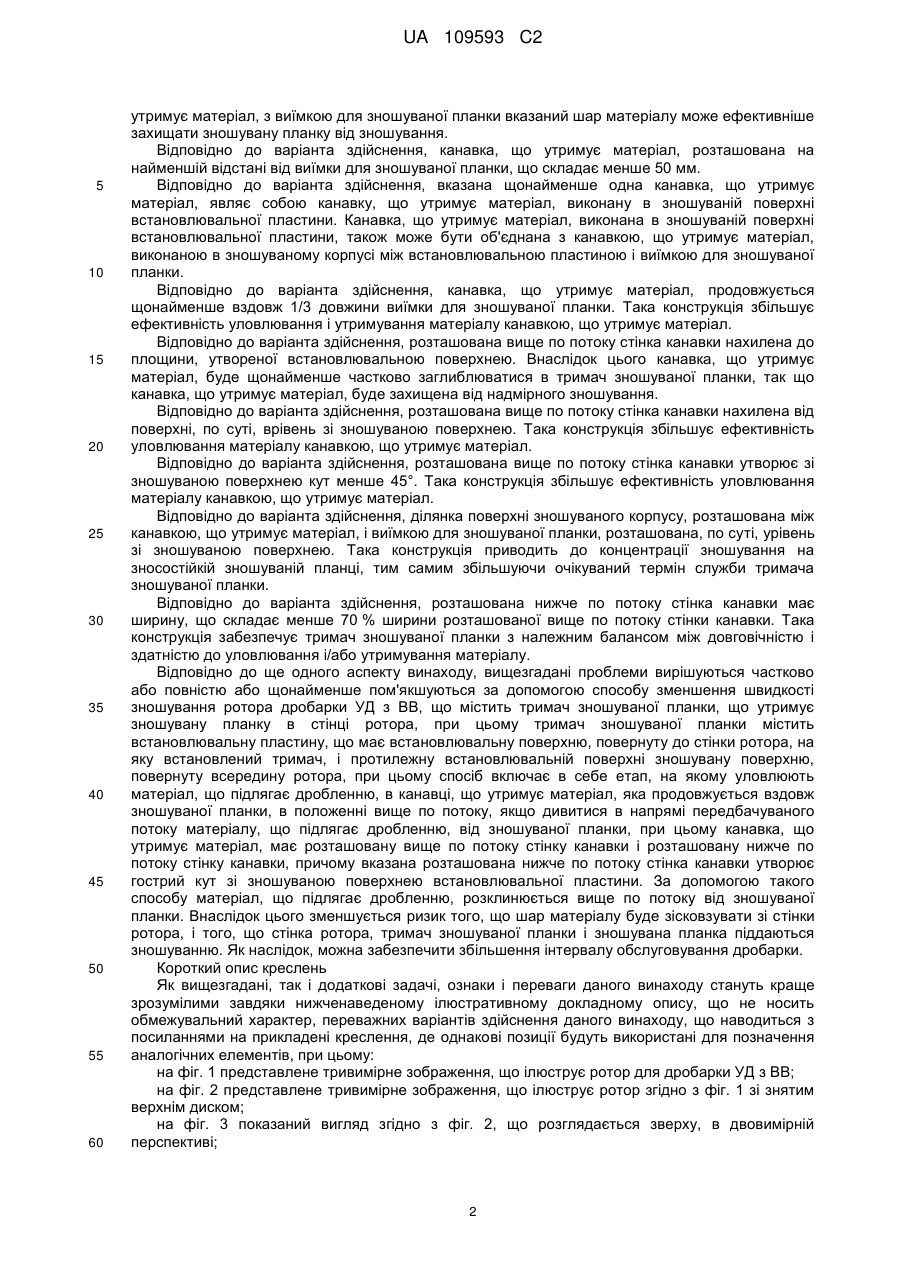

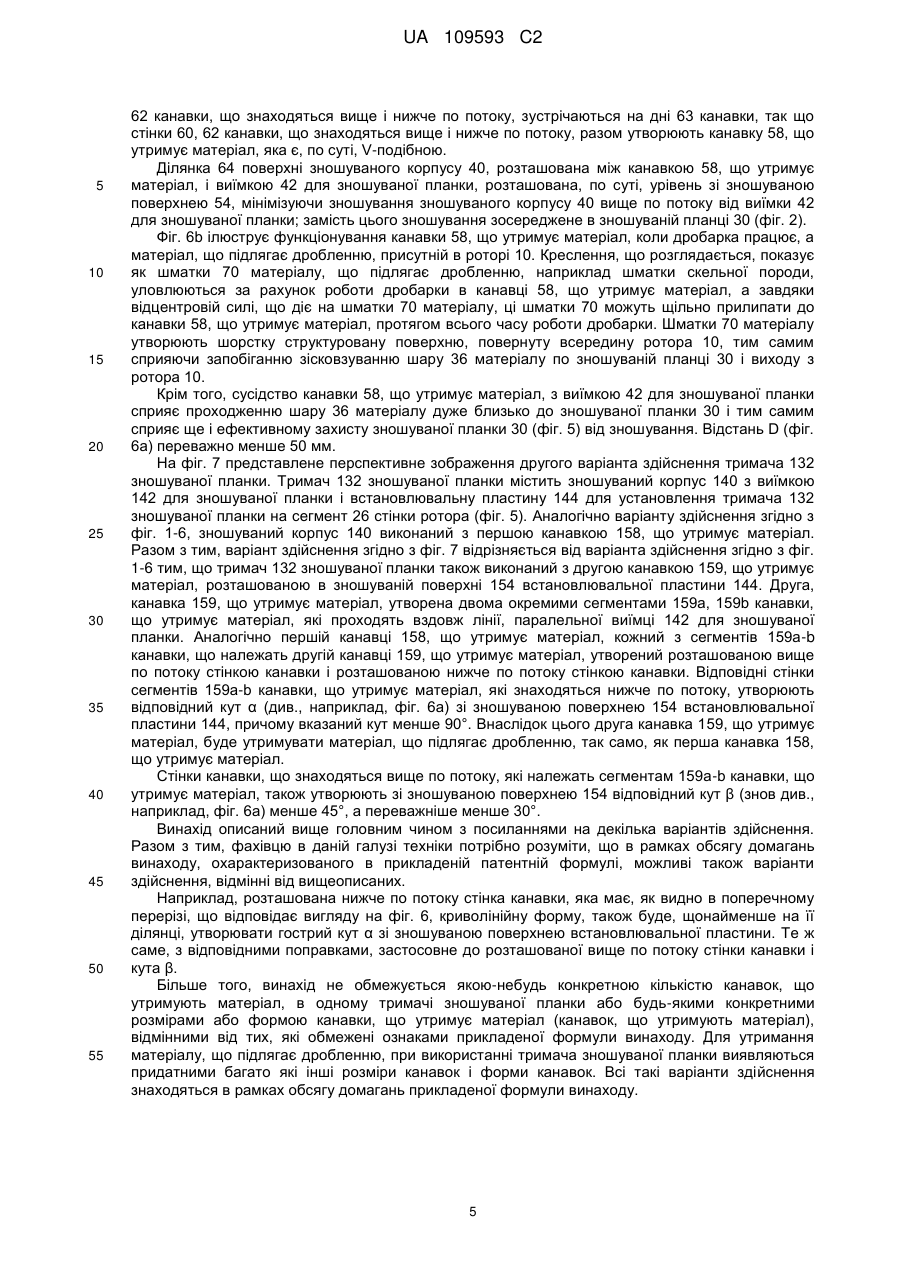

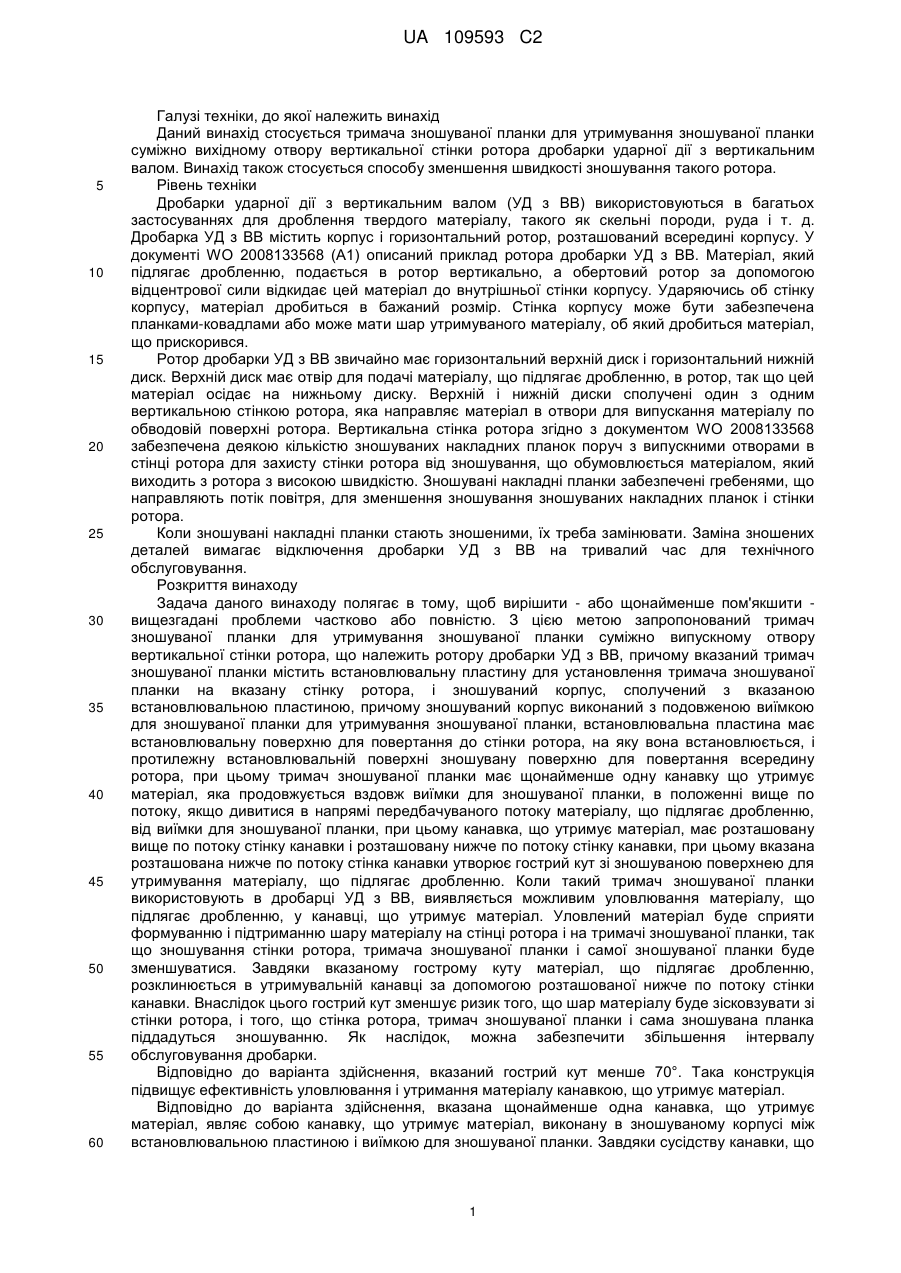

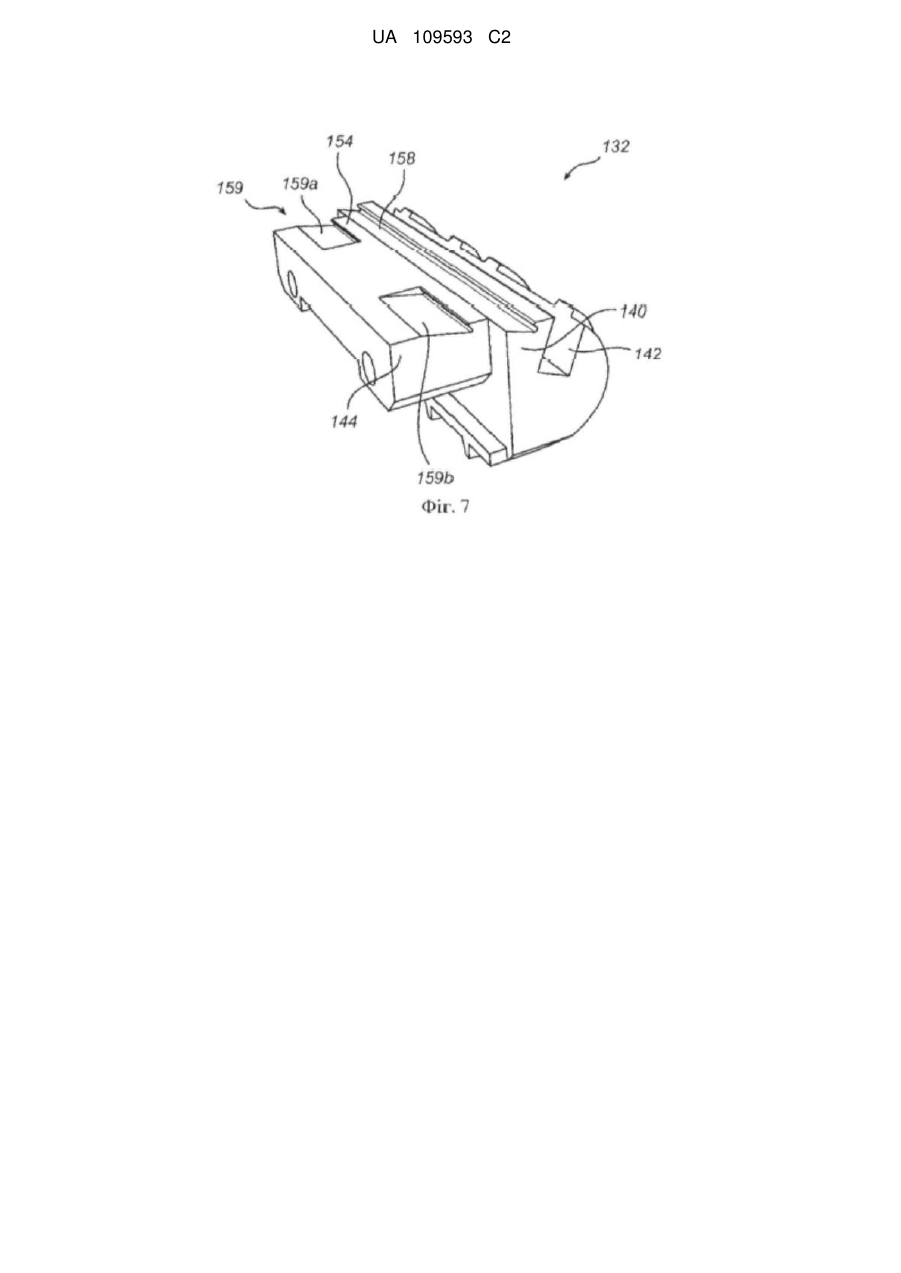

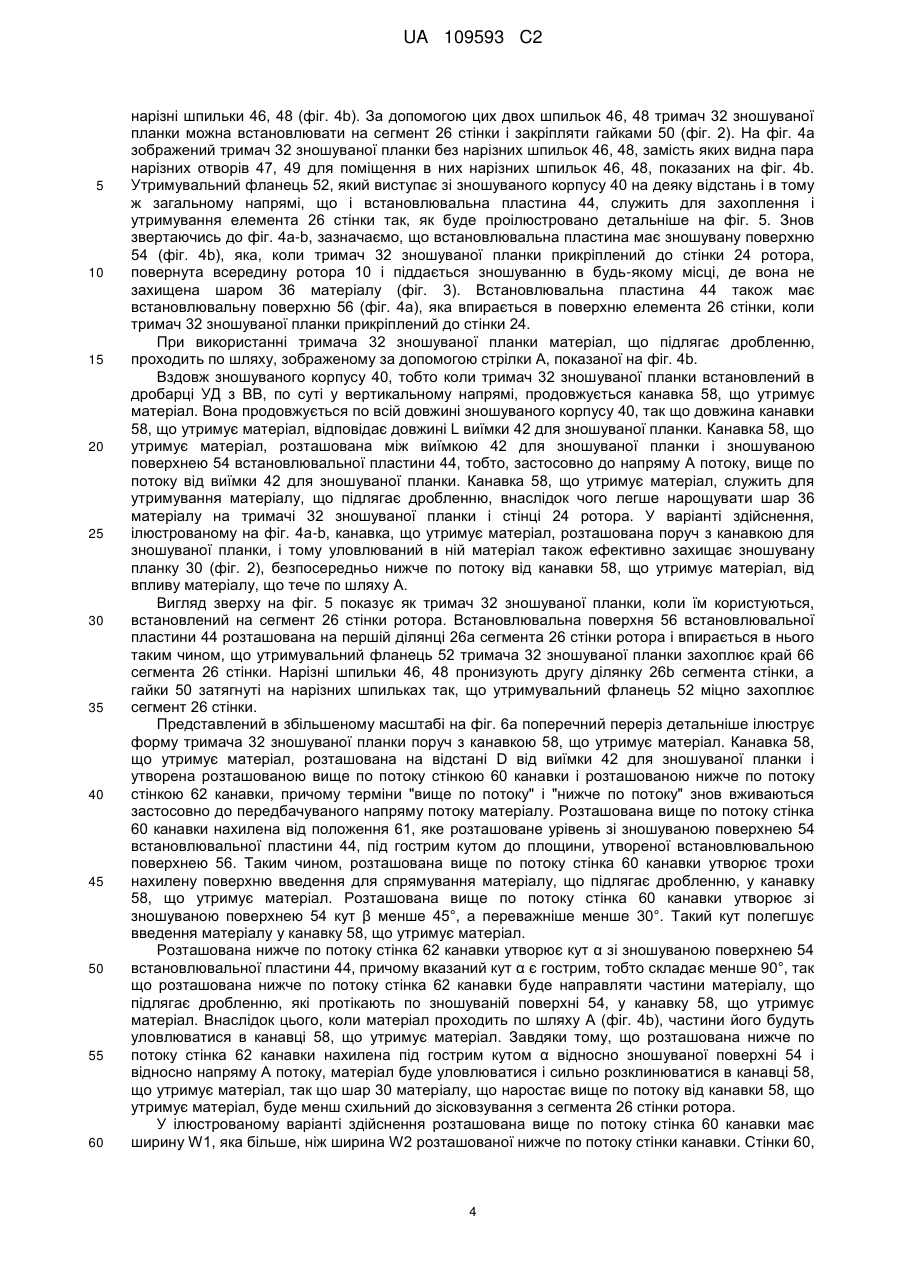

Реферат: Запропонований тримач зношуваної планки для утримування зношуваної планки суміжно випускному отвору вертикальної стінки ротора дробарки УД з ВВ містить: встановлювальну пластину для установлення тримача (32) зношуваної планки на вказану стінку ротора, причому встановлювальна пластина має встановлювальну поверхню для повертання до стінки ротора, на яку вона встановлюється, і протилежну встановлювальній поверхні зношувану поверхню для повертання всередину ротора; зношуваний корпус, сполучений з вказаною встановлювальною пластиною, причому зношуваний корпус виконаний з подовженою виїмкою для зношуваної планки для утримування зношуваної планки; і щонайменше одну канавку, що утримує матеріал (58), яка продовжується вздовж виїмки зношуваної планки, в положенні вище по потоку, якщо дивитися в напрямі передбачуваного потоку матеріалу, що підлягає дробленню, від виїмки зношуваної планки, причому канавка, що утримує матеріал (58), має розташовану вище по потоку стінку канавки і розташовану нижче по потоку стінку канавки, при цьому вказана розташована нижче по потоку стінка канавки утворює гострий кут зі зношуваною поверхнею для утримування матеріалу (70), що підлягає дробленню. UA 109593 C2 (12) UA 109593 C2 UA 109593 C2 5 10 15 20 25 30 35 40 45 50 55 60 Галузі техніки, до якої належить винахід Даний винахід стосується тримача зношуваної планки для утримування зношуваної планки суміжно вихідному отвору вертикальної стінки ротора дробарки ударної дії з вертикальним валом. Винахід також стосується способу зменшення швидкості зношування такого ротора. Рівень техніки Дробарки ударної дії з вертикальним валом (УД з ВВ) використовуються в багатьох застосуваннях для дроблення твердого матеріалу, такого як скельні породи, руда і т. д. Дробарка УД з ВВ містить корпус і горизонтальний ротор, розташований всередині корпусу. У документі WO 2008133568 (A1) описаний приклад ротора дробарки УД з ВВ. Матеріал, який підлягає дробленню, подається в ротор вертикально, а обертовий ротор за допомогою відцентрової сили відкидає цей матеріал до внутрішньої стінки корпусу. Ударяючись об стінку корпусу, матеріал дробиться в бажаний розмір. Стінка корпусу може бути забезпечена планками-ковадлами або може мати шар утримуваного матеріалу, об який дробиться матеріал, що прискорився. Ротор дробарки УД з ВВ звичайно має горизонтальний верхній диск і горизонтальний нижній диск. Верхній диск має отвір для подачі матеріалу, що підлягає дробленню, в ротор, так що цей матеріал осідає на нижньому диску. Верхній і нижній диски сполучені один з одним вертикальною стінкою ротора, яка направляє матеріал в отвори для випускання матеріалу по обводовій поверхні ротора. Вертикальна стінка ротора згідно з документом WO 2008133568 забезпечена деякою кількістю зношуваних накладних планок поруч з випускними отворами в стінці ротора для захисту стінки ротора від зношування, що обумовлюється матеріалом, який виходить з ротора з високою швидкістю. Зношувані накладні планки забезпечені гребенями, що направляють потік повітря, для зменшення зношування зношуваних накладних планок і стінки ротора. Коли зношувані накладні планки стають зношеними, їх треба замінювати. Заміна зношених деталей вимагає відключення дробарки УД з ВВ на тривалий час для технічного обслуговування. Розкриття винаходу Задача даного винаходу полягає в тому, щоб вирішити - або щонайменше пом'якшити вищезгадані проблеми частково або повністю. З цією метою запропонований тримач зношуваної планки для утримування зношуваної планки суміжно випускному отвору вертикальної стінки ротора, що належить ротору дробарки УД з ВВ, причому вказаний тримач зношуваної планки містить встановлювальну пластину для установлення тримача зношуваної планки на вказану стінку ротора, і зношуваний корпус, сполучений з вказаною встановлювальною пластиною, причому зношуваний корпус виконаний з подовженою виїмкою для зношуваної планки для утримування зношуваної планки, встановлювальна пластина має встановлювальну поверхню для повертання до стінки ротора, на яку вона встановлюється, і протилежну встановлювальній поверхні зношувану поверхню для повертання всередину ротора, при цьому тримач зношуваної планки має щонайменше одну канавку що утримує матеріал, яка продовжується вздовж виїмки для зношуваної планки, в положенні вище по потоку, якщо дивитися в напрямі передбачуваного потоку матеріалу, що підлягає дробленню, від виїмки для зношуваної планки, при цьому канавка, що утримує матеріал, має розташовану вище по потоку стінку канавки і розташовану нижче по потоку стінку канавки, при цьому вказана розташована нижче по потоку стінка канавки утворює гострий кут зі зношуваною поверхнею для утримування матеріалу, що підлягає дробленню. Коли такий тримач зношуваної планки використовують в дробарці УД з ВВ, виявляється можливим уловлювання матеріалу, що підлягає дробленню, у канавці, що утримує матеріал. Уловлений матеріал буде сприяти формуванню і підтриманню шару матеріалу на стінці ротора і на тримачі зношуваної планки, так що зношування стінки ротора, тримача зношуваної планки і самої зношуваної планки буде зменшуватися. Завдяки вказаному гострому куту матеріал, що підлягає дробленню, розклинюється в утримувальній канавці за допомогою розташованої нижче по потоку стінки канавки. Внаслідок цього гострий кут зменшує ризик того, що шар матеріалу буде зісковзувати зі стінки ротора, і того, що стінка ротора, тримач зношуваної планки і сама зношувана планка піддадуться зношуванню. Як наслідок, можна забезпечити збільшення інтервалу обслуговування дробарки. Відповідно до варіанта здійснення, вказаний гострий кут менше 70°. Така конструкція підвищує ефективність уловлювання і утримання матеріалу канавкою, що утримує матеріал. Відповідно до варіанта здійснення, вказана щонайменше одна канавка, що утримує матеріал, являє собою канавку, що утримує матеріал, виконану в зношуваному корпусі між встановлювальною пластиною і виїмкою для зношуваної планки. Завдяки сусідству канавки, що 1 UA 109593 C2 5 10 15 20 25 30 35 40 45 50 55 60 утримує матеріал, з виїмкою для зношуваної планки вказаний шар матеріалу може ефективніше захищати зношувану планку від зношування. Відповідно до варіанта здійснення, канавка, що утримує матеріал, розташована на найменшій відстані від виїмки для зношуваної планки, що складає менше 50 мм. Відповідно до варіанта здійснення, вказана щонайменше одна канавка, що утримує матеріал, являє собою канавку, що утримує матеріал, виконану в зношуваній поверхні встановлювальної пластини. Канавка, що утримує матеріал, виконана в зношуваній поверхні встановлювальної пластини, також може бути об'єднана з канавкою, що утримує матеріал, виконаною в зношуваному корпусі між встановлювальною пластиною і виїмкою для зношуваної планки. Відповідно до варіанта здійснення, канавка, що утримує матеріал, продовжується щонайменше вздовж 1/3 довжини виїмки для зношуваної планки. Така конструкція збільшує ефективність уловлювання і утримування матеріалу канавкою, що утримує матеріал. Відповідно до варіанта здійснення, розташована вище по потоку стінка канавки нахилена до площини, утвореної встановлювальною поверхнею. Внаслідок цього канавка, що утримує матеріал, буде щонайменше частково заглиблюватися в тримач зношуваної планки, так що канавка, що утримує матеріал, буде захищена від надмірного зношування. Відповідно до варіанта здійснення, розташована вище по потоку стінка канавки нахилена від поверхні, по суті, врівень зі зношуваною поверхнею. Така конструкція збільшує ефективність уловлювання матеріалу канавкою, що утримує матеріал. Відповідно до варіанта здійснення, розташована вище по потоку стінка канавки утворює зі зношуваною поверхнею кут менше 45°. Така конструкція збільшує ефективність уловлювання матеріалу канавкою, що утримує матеріал. Відповідно до варіанта здійснення, ділянка поверхні зношуваного корпусу, розташована між канавкою, що утримує матеріал, і виїмкою для зношуваної планки, розташована, по суті, урівень зі зношуваною поверхнею. Така конструкція приводить до концентрації зношування на зносостійкій зношуваній планці, тим самим збільшуючи очікуваний термін служби тримача зношуваної планки. Відповідно до варіанта здійснення, розташована нижче по потоку стінка канавки має ширину, що складає менше 70 % ширини розташованої вище по потоку стінки канавки. Така конструкція забезпечує тримач зношуваної планки з належним балансом між довговічністю і здатністю до уловлювання і/або утримування матеріалу. Відповідно до ще одного аспекту винаходу, вищезгадані проблеми вирішуються частково або повністю або щонайменше пом'якшуються за допомогою способу зменшення швидкості зношування ротора дробарки УД з ВВ, що містить тримач зношуваної планки, що утримує зношувану планку в стінці ротора, при цьому тримач зношуваної планки містить встановлювальну пластину, що має встановлювальну поверхню, повернуту до стінки ротора, на яку встановлений тримач, і протилежну встановлювальній поверхні зношувану поверхню, повернуту всередину ротора, при цьому спосіб включає в себе етап, на якому уловлюють матеріал, що підлягає дробленню, в канавці, що утримує матеріал, яка продовжується вздовж зношуваної планки, в положенні вище по потоку, якщо дивитися в напрямі передбачуваного потоку матеріалу, що підлягає дробленню, від зношуваної планки, при цьому канавка, що утримує матеріал, має розташовану вище по потоку стінку канавки і розташовану нижче по потоку стінку канавки, причому вказана розташована нижче по потоку стінка канавки утворює гострий кут зі зношуваною поверхнею встановлювальної пластини. За допомогою такого способу матеріал, що підлягає дробленню, розклинюється вище по потоку від зношуваної планки. Внаслідок цього зменшується ризик того, що шар матеріалу буде зісковзувати зі стінки ротора, і того, що стінка ротора, тримач зношуваної планки і зношувана планка піддаються зношуванню. Як наслідок, можна забезпечити збільшення інтервалу обслуговування дробарки. Короткий опис креслень Як вищезгадані, так і додаткові задачі, ознаки і переваги даного винаходу стануть краще зрозумілими завдяки нижченаведеному ілюстративному докладному опису, що не носить обмежувальний характер, переважних варіантів здійснення даного винаходу, що наводиться з посиланнями на прикладені креслення, де однакові позиції будуть використані для позначення аналогічних елементів, при цьому: на фіг. 1 представлене тривимірне зображення, що ілюструє ротор для дробарки УД з ВВ; на фіг. 2 представлене тривимірне зображення, що ілюструє ротор згідно з фіг. 1 зі знятим верхнім диском; на фіг. 3 показаний вигляд згідно з фіг. 2, що розглядається зверху, в двовимірній перспективі; 2 UA 109593 C2 5 10 15 20 25 30 35 40 45 50 55 60 на фіг. 4а представлене тривимірне зображення тримача зношуваної планки відповідно до першого варіанта здійснення; на фіг. 4b представлене додаткове тривимірне зображення тримача зношуваної планки згідно з фіг. 4а; на фіг. 5 представлений схематичний вигляд в перерізі, що розглядається зверху, деталей ротора згідно з фіг. 3, оснащеного тримачем зношуваної планки згідно з фіг. 4a-b; на фіг. 6а представлений схематичний вигляд в перерізі, що розглядається зверху, деталі ротора згідно з фіг. 1-5, встановленої на сегмент стінки ротора; на фіг. 6b представлений схематичний вигляд, відповідний вигляду на фіг. 6а, що ілюструє тримач зношуваної планки, коли в дробарці присутній матеріал, що підлягає дробленню; і на фіг. 7 представлене тривимірне зображення тримача зношуваної планки згідно з другим варіантом здійснення. Опис переважних варіантів здійснення винаходу На фіг. 1 показаний ротор 10 для використання в дробарці ударної дії з вертикальним валом, тобто дробарці УД з ВВ. Ротор 10 має стелю у формі горизонтального верхнього диска 12 і підлогу в формі горизонтального нижнього диска 14. Нижній диск 14 має маточину 16, яка приварена до диска 14. Маточина 16 призначена для з'єднання з валом (не показаний) для обертання ротора 10 всередині корпусу дробарки УД з ВВ. Верхній диск 12 має центральний отвір 18, через який матеріал, що підлягає дробленню, можна подавати в ротор 10. Як показано на фіг. 2, нижній диск 14 захищений від зношування нижніми зношуваними пластинами 20. До центра нижнього диска 14 прикріплена розподільна пластина 22. Розподільна пластина 22 розподіляє матеріал, який подається через отвір 18 у верхньому диску 12 (фіг. 1). Верхній і нижній диски 12, 14 розділені і утримуються разом за допомогою вертикальної стінки 24 ротора, яка розділена на три окремих сегменти 26 стінки. Зазори між сегментами 26 стінки утворюють випускні отвори 28, через які матеріал можна викидати біля стінки корпусу (не показано). У кожному випускному отворі 28 відповідний сегмент 26 стінки захищений від зношування зношуваною накладною планкою 30, розташованою на передньому краю відповідного сегмента 26 стінки. Кожна зношувана планка 30 встановлена на відповідний сегмент 26 стінки за допомогою тримача 32 зношуваної планки, який буде детальніше описаний нижче. Кожний сегмент 26 стінки також забезпечений відповідною парою 34 зношуваних порожнистих пластин, які захищають ротор 10, а зокрема зношувані накладні планки 30, від матеріалу, що рикошетує від стінки корпусу, а також від матеріалу, що викидається, і завислого у повітрі тонкодисперсного пилу, що обертається навколо ротора 10. На фіг. 3 зображений ротор 10 на вигляді зверху в процесі роботи. Верхній диск 12 не показаний на фіг. 3 для ясності зображення. Стрілка R означає напрям обертання ротора 10 під час роботи дробарки УД з ВВ. Підчас роботи ротора 10, всередині ротора 10 біля кожного з трьох сегментів 26 стінки нарощується шар 36 матеріалу. На фіг. 3 шар 36 показаний таким, що знаходиться поруч лише з одним із зазорів між сегментами 26 стінки. Шар 36, який складається з матеріалу, поданого в ротор 10, а потім уловленого всередині нього, тягнеться від задньої опорної пластини 38 до зношуваної планки 30. Шар 36 захищає сегмент 26 стінки і зношувану планку 30 від зношування і забезпечує належний напрям матеріалу, що викидається. Шар 36 матеріалу утворює автономну поверхню зношування, яка відновлюється у міру подачі більшої кількості матеріалу в дробарку. Стрілка А описує типове проходження шматка скельної породи, що подається в ротор 10 через центральний отвір 18 і викидається через випускний отвір 28. Фіг. 4a і 4b ілюструють перший варіант здійснення тримача 32 зношуваної планки. Тримач 32 зношуваної планки має зношуваний корпус 40 з подовженою виїмкою 42 для зношуваної планки, в якій повинна знаходитися зношувана планка 30 (фіг. 2). Зношувана планка 30, яка в типовому випадку містить твердий матеріал, такий як карбід вольфраму, може бути, наприклад, приварена або приклеєна до виїмки 42 для зношуваної планки. По зношуваному корпусу 40 проходять гребені 43, які служать для утворення турбулентного потоку повітря, що не установився, поруч зі зношуваною накладною планкою 30 так, як детальніше описано в документі WO 2008/133568, так що абразивний вплив повітря, яке насичене пилом і проходить мимо зношуваної планки 30, буде мінімізований. Коли тримач 32 зношуваної планки встановлений на горизонтальний ротор 10 (фіг. 1-3), виїмка 42 для зношуваної планки і зношувана планка 30 (фіг. 2) проходять у вертикальному напрямі вздовж зношуваного корпусу 40. До зношуваного корпусу 40 кріпиться встановлювальна пластина 44, яка є плоскою прямокутною пластиною для установлення тримача 32 зношуваної планки на сегмент 26 вертикальної стінки ротора 10. З одного кінця встановлювальної пластини 44 виступають дві 3 UA 109593 C2 5 10 15 20 25 30 35 40 45 50 55 60 нарізні шпильки 46, 48 (фіг. 4b). За допомогою цих двох шпильок 46, 48 тримач 32 зношуваної планки можна встановлювати на сегмент 26 стінки і закріпляти гайками 50 (фіг. 2). На фіг. 4a зображений тримач 32 зношуваної планки без нарізних шпильок 46, 48, замість яких видна пара нарізних отворів 47, 49 для поміщення в них нарізних шпильок 46, 48, показаних на фіг. 4b. Утримувальний фланець 52, який виступає зі зношуваного корпусу 40 на деяку відстань і в тому ж загальному напрямі, що і встановлювальна пластина 44, служить для захоплення і утримування елемента 26 стінки так, як буде проілюстровано детальніше на фіг. 5. Знов звертаючись до фіг. 4a-b, зазначаємо, що встановлювальна пластина має зношувану поверхню 54 (фіг. 4b), яка, коли тримач 32 зношуваної планки прикріплений до стінки 24 ротора, повернута всередину ротора 10 і піддається зношуванню в будь-якому місці, де вона не захищена шаром 36 матеріалу (фіг. 3). Встановлювальна пластина 44 також має встановлювальну поверхню 56 (фіг. 4a), яка впирається в поверхню елемента 26 стінки, коли тримач 32 зношуваної планки прикріплений до стінки 24. При використанні тримача 32 зношуваної планки матеріал, що підлягає дробленню, проходить по шляху, зображеному за допомогою стрілки А, показаної на фіг. 4b. Вздовж зношуваного корпусу 40, тобто коли тримач 32 зношуваної планки встановлений в дробарці УД з ВВ, по суті у вертикальному напрямі, продовжується канавка 58, що утримує матеріал. Вона продовжується по всій довжині зношуваного корпусу 40, так що довжина канавки 58, що утримує матеріал, відповідає довжині L виїмки 42 для зношуваної планки. Канавка 58, що утримує матеріал, розташована між виїмкою 42 для зношуваної планки і зношуваною поверхнею 54 встановлювальної пластини 44, тобто, застосовно до напряму А потоку, вище по потоку від виїмки 42 для зношуваної планки. Канавка 58, що утримує матеріал, служить для утримування матеріалу, що підлягає дробленню, внаслідок чого легше нарощувати шар 36 матеріалу на тримачі 32 зношуваної планки і стінці 24 ротора. У варіанті здійснення, ілюстрованому на фіг. 4a-b, канавка, що утримує матеріал, розташована поруч з канавкою для зношуваної планки, і тому уловлюваний в ній матеріал також ефективно захищає зношувану планку 30 (фіг. 2), безпосередньо нижче по потоку від канавки 58, що утримує матеріал, від впливу матеріалу, що тече по шляху А. Вигляд зверху на фіг. 5 показує як тримач 32 зношуваної планки, коли їм користуються, встановлений на сегмент 26 стінки ротора. Встановлювальна поверхня 56 встановлювальної пластини 44 розташована на першій ділянці 26a сегмента 26 стінки ротора і впирається в нього таким чином, що утримувальний фланець 52 тримача 32 зношуваної планки захоплює край 66 сегмента 26 стінки. Нарізні шпильки 46, 48 пронизують другу ділянку 26b сегмента стінки, а гайки 50 затягнуті на нарізних шпильках так, що утримувальний фланець 52 міцно захоплює сегмент 26 стінки. Представлений в збільшеному масштабі на фіг. 6а поперечний переріз детальніше ілюструє форму тримача 32 зношуваної планки поруч з канавкою 58, що утримує матеріал. Канавка 58, що утримує матеріал, розташована на відстані D від виїмки 42 для зношуваної планки і утворена розташованою вище по потоку стінкою 60 канавки і розташованою нижче по потоку стінкою 62 канавки, причому терміни "вище по потоку" і "нижче по потоку" знов вживаються застосовно до передбачуваного напряму потоку матеріалу. Розташована вище по потоку стінка 60 канавки нахилена від положення 61, яке розташоване урівень зі зношуваною поверхнею 54 встановлювальної пластини 44, під гострим кутом до площини, утвореної встановлювальною поверхнею 56. Таким чином, розташована вище по потоку стінка 60 канавки утворює трохи нахилену поверхню введення для спрямування матеріалу, що підлягає дробленню, у канавку 58, що утримує матеріал. Розташована вище по потоку стінка 60 канавки утворює зі зношуваною поверхнею 54 кут β менше 45°, а переважніше менше 30°. Такий кут полегшує введення матеріалу у канавку 58, що утримує матеріал. Розташована нижче по потоку стінка 62 канавки утворює кут α зі зношуваною поверхнею 54 встановлювальної пластини 44, причому вказаний кут α є гострим, тобто складає менше 90°, так що розташована нижче по потоку стінка 62 канавки буде направляти частини матеріалу, що підлягає дробленню, які протікають по зношуваній поверхні 54, у канавку 58, що утримує матеріал. Внаслідок цього, коли матеріал проходить по шляху А (фіг. 4b), частини його будуть уловлюватися в канавці 58, що утримує матеріал. Завдяки тому, що розташована нижче по потоку стінка 62 канавки нахилена під гострим кутом α відносно зношуваної поверхні 54 і відносно напряму А потоку, матеріал буде уловлюватися і сильно розклинюватися в канавці 58, що утримує матеріал, так що шар 30 матеріалу, що наростає вище по потоку від канавки 58, що утримує матеріал, буде менш схильний до зісковзування з сегмента 26 стінки ротора. У ілюстрованому варіанті здійснення розташована вище по потоку стінка 60 канавки має ширину W1, яка більше, ніж ширина W2 розташованої нижче по потоку стінки канавки. Стінки 60, 4 UA 109593 C2 5 10 15 20 25 30 35 40 45 50 55 62 канавки, що знаходяться вище і нижче по потоку, зустрічаються на дні 63 канавки, так що стінки 60, 62 канавки, що знаходяться вище і нижче по потоку, разом утворюють канавку 58, що утримує матеріал, яка є, по суті, V-подібною. Ділянка 64 поверхні зношуваного корпусу 40, розташована між канавкою 58, що утримує матеріал, і виїмкою 42 для зношуваної планки, розташована, по суті, урівень зі зношуваною поверхнею 54, мінімізуючи зношування зношуваного корпусу 40 вище по потоку від виїмки 42 для зношуваної планки; замість цього зношування зосереджене в зношуваній планці 30 (фіг. 2). Фіг. 6b ілюструє функціонування канавки 58, що утримує матеріал, коли дробарка працює, а матеріал, що підлягає дробленню, присутній в роторі 10. Креслення, що розглядається, показує як шматки 70 матеріалу, що підлягає дробленню, наприклад шматки скельної породи, уловлюються за рахунок роботи дробарки в канавці 58, що утримує матеріал, а завдяки відцентровій силі, що діє на шматки 70 матеріалу, ці шматки 70 можуть щільно прилипати до канавки 58, що утримує матеріал, протягом всього часу роботи дробарки. Шматки 70 матеріалу утворюють шорстку структуровану поверхню, повернуту всередину ротора 10, тим самим сприяючи запобіганню зісковзуванню шару 36 матеріалу по зношуваній планці 30 і виходу з ротора 10. Крім того, сусідство канавки 58, що утримує матеріал, з виїмкою 42 для зношуваної планки сприяє проходженню шару 36 матеріалу дуже близько до зношуваної планки 30 і тим самим сприяє ще і ефективному захисту зношуваної планки 30 (фіг. 5) від зношування. Відстань D (фіг. 6a) переважно менше 50 мм. На фіг. 7 представлене перспективне зображення другого варіанта здійснення тримача 132 зношуваної планки. Тримач 132 зношуваної планки містить зношуваний корпус 140 з виїмкою 142 для зношуваної планки і встановлювальну пластину 144 для установлення тримача 132 зношуваної планки на сегмент 26 стінки ротора (фіг. 5). Аналогічно варіанту здійснення згідно з фіг. 1-6, зношуваний корпус 140 виконаний з першою канавкою 158, що утримує матеріал. Разом з тим, варіант здійснення згідно з фіг. 7 відрізняється від варіанта здійснення згідно з фіг. 1-6 тим, що тримач 132 зношуваної планки також виконаний з другою канавкою 159, що утримує матеріал, розташованою в зношуваній поверхні 154 встановлювальної пластини 144. Друга, канавка 159, що утримує матеріал, утворена двома окремими сегментами 159a, 159b канавки, що утримує матеріал, які проходять вздовж лінії, паралельної виїмці 142 для зношуваної планки. Аналогічно першій канавці 158, що утримує матеріал, кожний з сегментів 159a-b канавки, що належать другій канавці 159, що утримує матеріал, утворений розташованою вище по потоку стінкою канавки і розташованою нижче по потоку стінкою канавки. Відповідні стінки сегментів 159a-b канавки, що утримує матеріал, які знаходяться нижче по потоку, утворюють відповідний кут α (див., наприклад, фіг. 6a) зі зношуваною поверхнею 154 встановлювальної пластини 144, причому вказаний кут менше 90°. Внаслідок цього друга канавка 159, що утримує матеріал, буде утримувати матеріал, що підлягає дробленню, так само, як перша канавка 158, що утримує матеріал. Стінки канавки, що знаходяться вище по потоку, які належать сегментам 159a-b канавки, що утримує матеріал, також утворюють зі зношуваною поверхнею 154 відповідний кут β (знов див., наприклад, фіг. 6a) менше 45°, а переважніше менше 30°. Винахід описаний вище головним чином з посиланнями на декілька варіантів здійснення. Разом з тим, фахівцю в даній галузі техніки потрібно розуміти, що в рамках обсягу домагань винаходу, охарактеризованого в прикладеній патентній формулі, можливі також варіанти здійснення, відмінні від вищеописаних. Наприклад, розташована нижче по потоку стінка канавки, яка має, як видно в поперечному перерізі, що відповідає вигляду на фіг. 6, криволінійну форму, також буде, щонайменше на її ділянці, утворювати гострий кут α зі зношуваною поверхнею встановлювальної пластини. Те ж саме, з відповідними поправками, застосовне до розташованої вище по потоку стінки канавки і кута β. Більше того, винахід не обмежується якою-небудь конкретною кількістю канавок, що утримують матеріал, в одному тримачі зношуваної планки або будь-якими конкретними розмірами або формою канавки, що утримує матеріал (канавок, що утримують матеріал), відмінними від тих, які обмежені ознаками прикладеної формули винаходу. Для утримання матеріалу, що підлягає дробленню, при використанні тримача зношуваної планки виявляються придатними багато які інші розміри канавок і форми канавок. Всі такі варіанти здійснення знаходяться в рамках обсягу домагань прикладеної формули винаходу. 5 UA 109593 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 60 1. Тримач зношуваної планки для утримування зношуваної планки (30) суміжно випускному отвору (28) вертикальної стінки (24) ротора (10) дробарки ударної дії з вертикальним валом (УД з ВВ), причому вказаний тримач (32; 132) зношуваної планки містить: встановлювальну пластину (44; 144) для установлення тримача (32; 132) зношуваної планки на вказану стінку (24) ротора; і зношуваний корпус (40; 140), сполучений з вказаною встановлювальною пластиною (44, 144), причому зношуваний корпус (40; 140) виконаний з подовженою виїмкою (42; 142) для зношуваної планки для утримування зношуваної планки (30), встановлювальна пластина (44; 144) має встановлювальну поверхню (56) для повертання до стінки (24) ротора, на яку вона встановлюється, і протилежну встановлювальній поверхні (56) зношувану поверхню (54; 154) для повертання всередину ротора (10), при цьому тримач (32, 132) зношуваної планки містить щонайменше одну канавку, що утримує матеріал (58; 158, 159, 159а-b), яка продовжується вздовж виїмки (42; 142) для зношуваної планки, в положенні вище по потоку, якщо дивитися в напрямі передбачуваного потоку матеріалу, що підлягає дробленню, від виїмки (42; 142) для зношуваної планки, при цьому канавка, що утримує матеріал (58; 158, 159, 159а-b), має розташовану вище по потоку стінку (60) канавки і розташовану нижче по потоку стінку (62) канавки, причому вказана розташована нижче по потоку стінка (62) канавки утворює гострий кут (α) зі зношуваною поверхнею (54) для утримування матеріалу (70), що підлягає дробленню. 2. Тримач зношуваної планки за п. 1, в якому вказаний гострий кут (α) менше 70°. 3. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому вказана щонайменше одна канавка, що утримує матеріал (58; 158, 159, 159а-b), являє собою канавку, що утримує матеріал (58; 158), виконану в зношуваному корпусі (40; 140) між встановлювальною пластиною (44; 144) і виїмкою (42; 142) для зношуваної планки. 4. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому канавка, що утримує матеріал (58; 158), розташована на найменшій відстані (D) від виїмки (42; 142) для зношуваної планки, що складає менше 50 мм. 5. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому вказана щонайменше одна канавка, що утримує матеріал (58; 158, 159, 159а-b), являє собою канавку, що утримує матеріал (159, 159а-b), виконану в зношуваній поверхні (154) встановлювальної пластини (144). 6. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому канавка, що утримує матеріал (58; 158, 159, 159а-b), продовжується щонайменше вздовж 1/3 довжини (L) виїмки (42; 142) для зношуваної планки. 7. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому розташована вище по потоку стінка (60) канавки нахилена до площини, утвореної встановлювальною поверхнею (56). 8. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому розташована вище по потоку стінка (60) канавки нахилена від поверхні, по суті, урівень зі зношуваною поверхнею (54; 154). 9. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому розташована вище по потоку стінка (60) канавки утворює зі зношуваною поверхнею (54; 154) кут (β) менше 45°. 10. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому ділянка (64) поверхні зношуваного корпусу (40), розташована між канавкою, що утримує матеріал (58; 158, 159, 159аb), і виїмкою (42; 142) для зношуваної планки, розташована, по суті, урівень зі зношуваною поверхнею (54; 154). 11. Тримач зношуваної планки за будь-яким з попередніх пунктів, в якому розташована нижче по потоку стінка (62) канавки має ширину (W1), що складає менше за 70 % ширини (W2) розташованої вище по потоку стінки канавки (60). 12. Спосіб зменшення швидкості зношування ротора (10) дробарки ударної дії з вертикальним валом, що містить тримач (32; 132) зношуваної планки, що утримує зношувану планку (30) на стінці (24) ротора, при цьому тримач (32; 132) зношуваної планки містить встановлювальну пластину (44; 144), що має встановлювальну поверхню (56), повернуту до стінки (24) ротора, на яку встановлений тримач, і протилежну встановлювальній поверхні (56) зношувану поверхню (54; 154), повернуту всередину ротора (10), при цьому спосіб включає в себе етап, на якому уловлюють матеріал (70), що підлягає дробленню, в канавці, що утримує матеріал (58; 158, 159, 159а-b), яка продовжується вздовж зношуваної планки (30) в положенні вище по потоку, якщо дивитися в напрямі передбачуваного потоку матеріалу, що підлягає дробленню, від зношуваної планки (30), причому канавка, що утримує матеріал (58; 158, 159, 159а-b), має розташовану вище по потоку стінку (60) канавки і розташовану нижче по потоку стінку (62) канавки, при цьому 6 UA 109593 C2 вказана розташована нижче по потоку стінка (62) канавки утворює гострий кут (α) зі зношуваною поверхнею (54; 154) встановлювальної пластини (44; 144). 7 UA 109593 C2 8 UA 109593 C2 9 UA 109593 C2 10 UA 109593 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 11
