Кришка з контролем першого відкривання

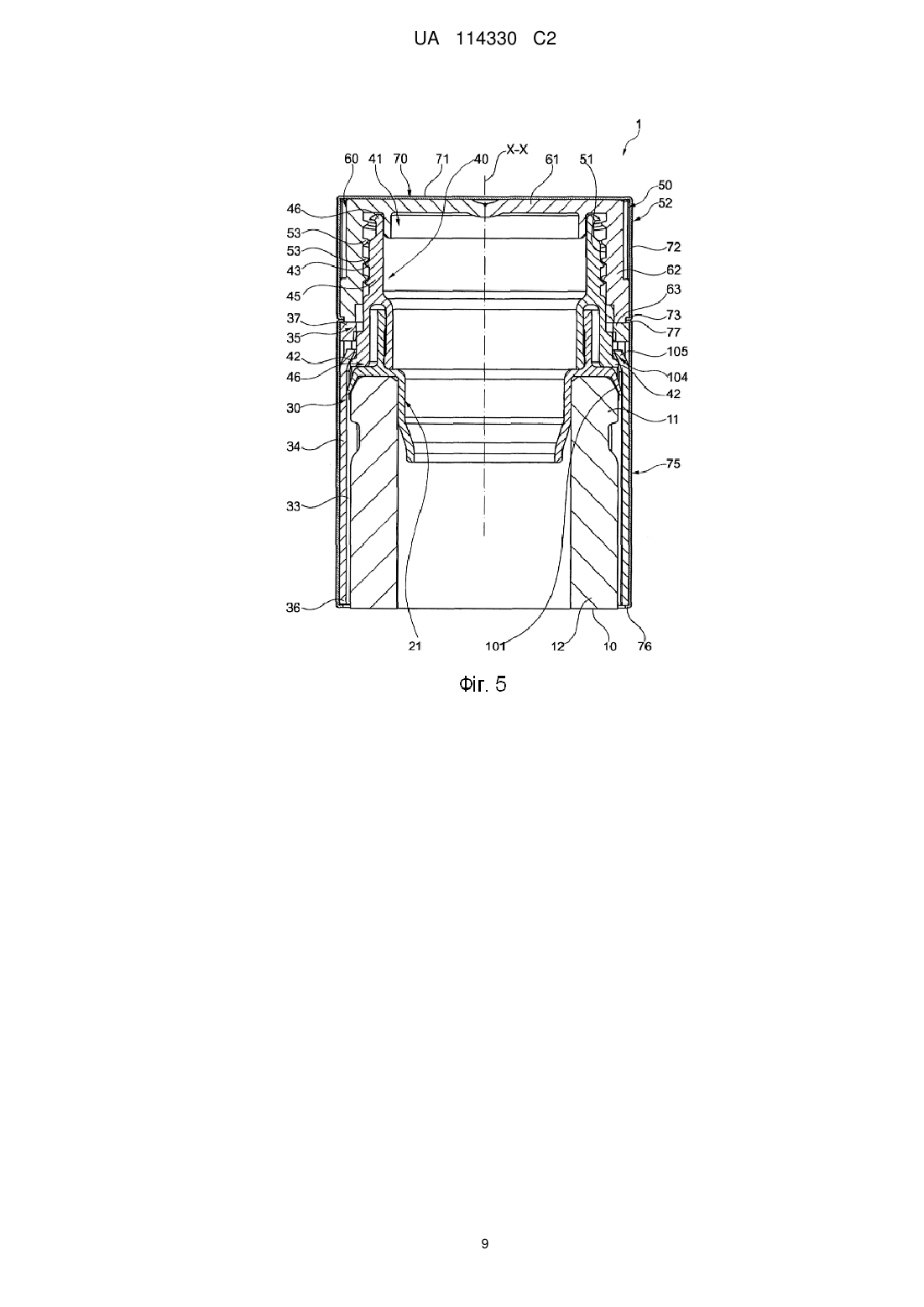

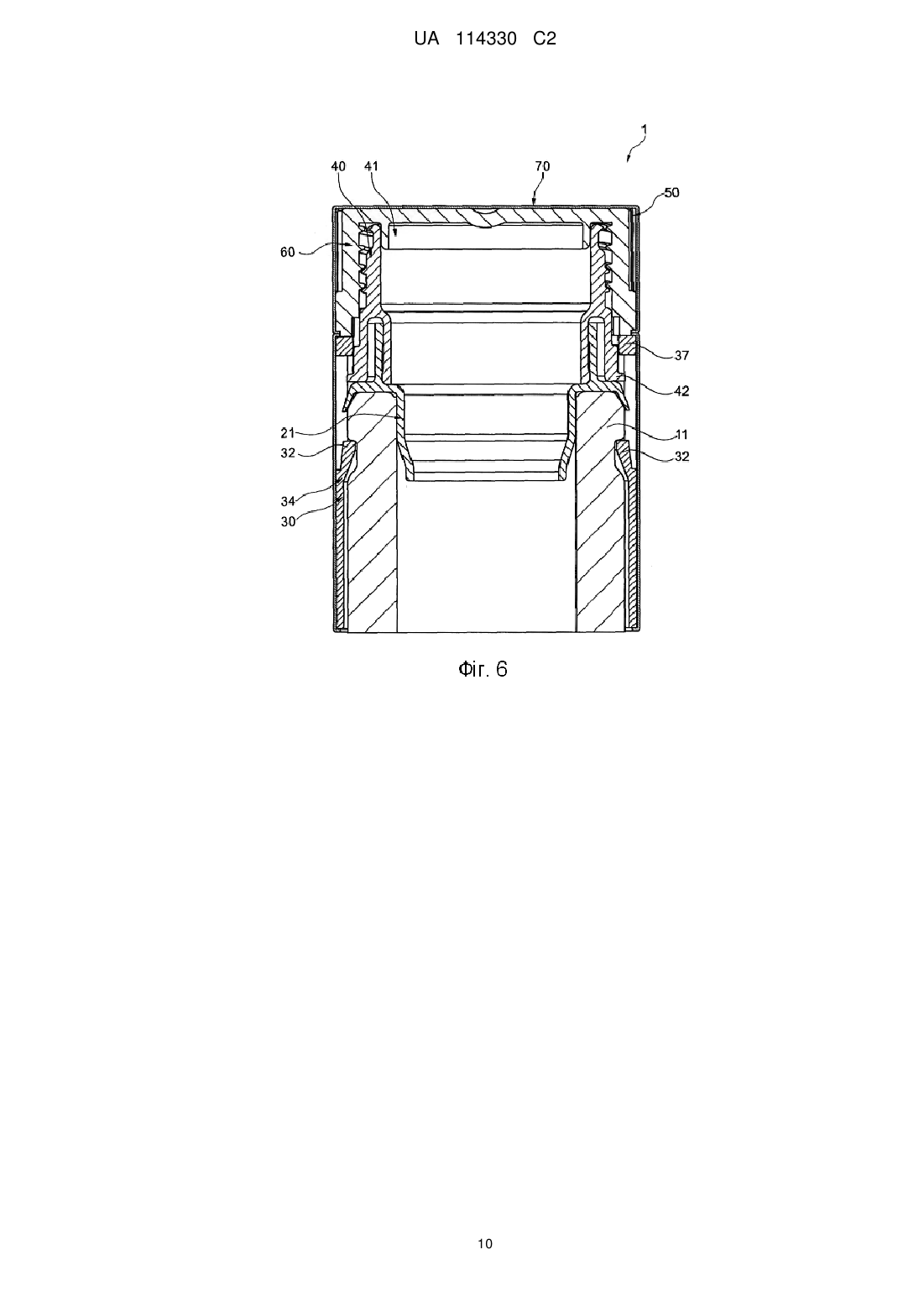

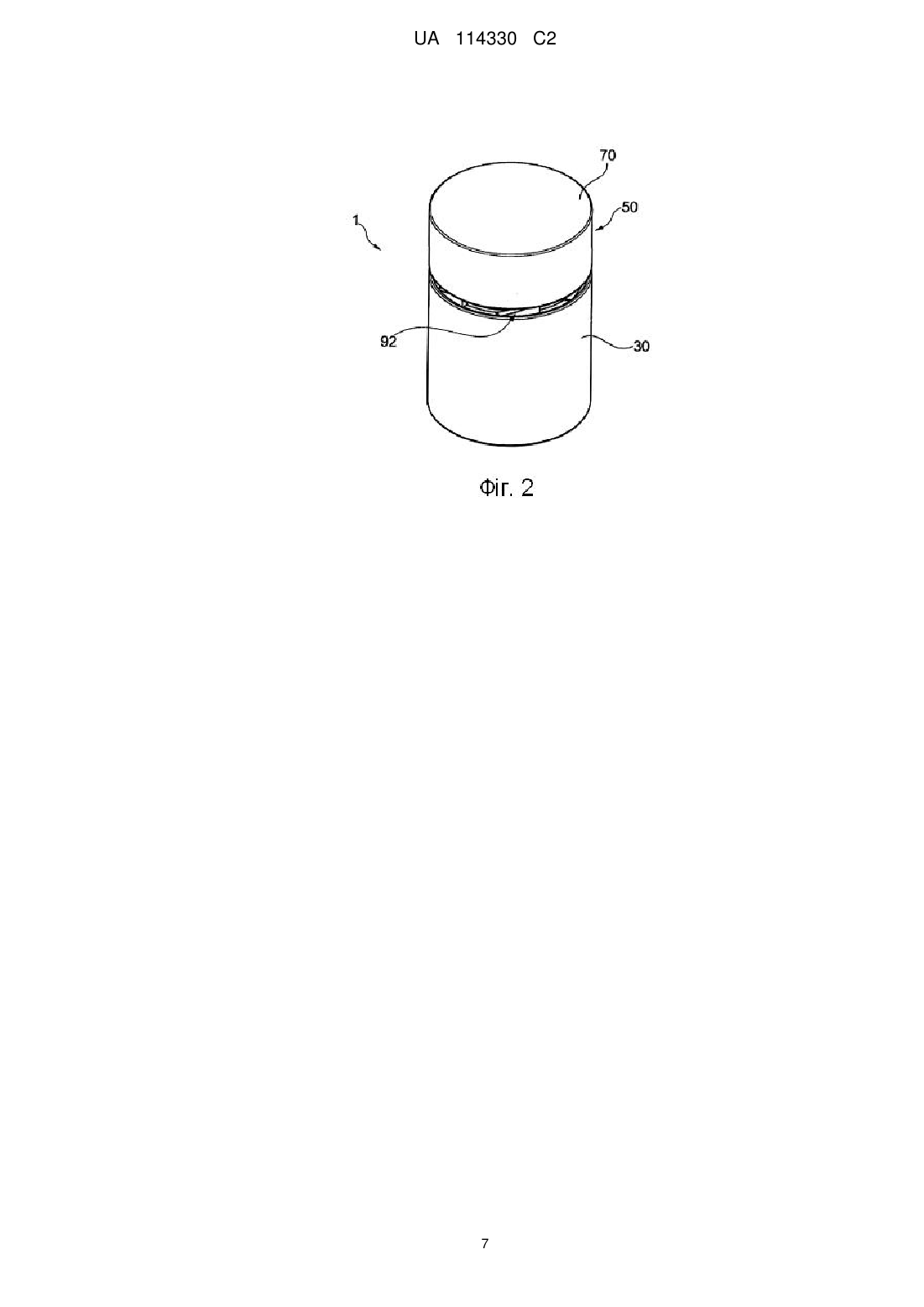

Реферат: Даний винахід стосується кришки з контролем першого відкривання (1), яка включає розливач (20) з нижньою деталлю (30) та верхньою деталлю (40), яка може переміщуватися відносно нижньої деталі (30) з першої позиції у другу позицію, ковпачок (50), кріпильні засоби (80) для скріплення ковпачка (50) з верхньою деталлю (40). У першій позиції ковпачок (50) та нижня деталь (30) є суміжними, і за зовнішню поверхню (52) ковпачка (50) можна братися для відкривання вмістища (10). Після першого відкривання обертання ковпачка (50) змушує верхню деталь (40) та ковпачок (50) переміщуватись відносно нижньої деталі (30) з першої позиції у другу позицію. У другій позиції існує зазор між ковпачком (50) та нижньою деталлю (30), і верхня деталь (40) та нижня деталь (30) є пристосованими для взаємної нереверсивної фіксації, таким чином, щоб кріпильні засоби (80) могли відпускатися для знімання ковпачка (50) з верхньої деталі (40). UA 114330 C2 (12) UA 114330 C2 UA 114330 C2 5 10 15 20 25 30 35 40 45 50 55 ГАЛУЗЬ ВИНАХОДУ Даний винахід стосується кришки з контролем першого відкривання, тобто, кришки, яка включає пристрої, що можуть свідчити про перше відкривання. РІВЕНЬ ТЕХНІКИ Відомо, що, зокрема, у галузі виробництва спиртних напоїв, існує потреба у забезпеченні кришок, які мають видимі засоби контролю відкривання, здатні вказувати користувачеві, що пляшка піддавалася відкриванню. У документі CN 2016700446 U описується кришка з зовнішньою оболонкою, основою та розтяжним розливальним комплектом. Основу оснащено пристроєм, який застосовують для закріплення на вмістищі. Розтяжний розливальний комплект розташовується на основі з можливістю переміщення вперед відносно осьового напрямку основи. Кришка також включає пристрій для блокування зворотного переміщення розтяжного розливального комплекту таким чином, щоб обмежувати обертання зовнішньої оболонки у зворотному напрямку повторного закривання вмістища. Ця кришка має недолік, який полягає в тому, що для неї вимагається велика кількість компонентів. Крім того, застосування зовнішньої оболонки для виконання першого відкривання не задовольняє більшість споживачів та торговців. У документах EP 1694576 та WO 2006/117505 описується кришка з контролем першого відкривання для вмістища, що включає першу частину з внутрішніми та зовнішніми деталями та другу частину. Зовнішня деталь може переміщуватися відносно внутрішньої деталі з першої позиції, в якій зовнішня деталь безпосередньо межує з другою частиною, у другу позицію, в якій між ними існує порожній, вільний зазор. Внутрішня та зовнішня деталі є пристосованими для нереверсивної фіксації у другій позиції, таким чином, щоб зовнішня деталь не могла повертатись у першу позицію для закривання зазору. Зокрема, внутрішня та зовнішня деталі включають боковий храповий пристрій на відповідних бокових стінках. У документі EP 2178771 описується кришка з контролем першого відкривання, яка має першу частину з зовнішньою та внутрішньою деталями та другу частину, як у документі EP 1694576, причому зовнішня та внутрішня деталі мають верхні пластини, які включають розташований між ними подовжній храповий пристрій. Документи EP 1694576 та EP 2178771 мають недолік, який полягає у слабкому храповому пристрої, виконаному з м'якого матеріалу. У документі EP 1313649 описується кришка з контролем першого відкривання, яка включає розливач, який включає втулку, пристосовану для закріплення на шийці вмістища, та розливальний випускний отвір. Кришка також включає ковпачок, зовнішню втулку та зовнішній ковпачок. Через те, що розливач має бути закріплений на шийці вмістища, він має бути виконаний з дуже міцного матеріалу, такого, як полікарбонат. Крім того, згідно з естетичними ринковими вимогами, розливач має бути виконаний з прозорого матеріалу, щоб відповідати прозорому розливачеві пляшки. Проблема, пов'язана з застосуванням полікарбонату, полягає в тому, що для формування до полікарбонату додають бісфенол A (BPA) як домішку. Однак нещодавно було виявлено, що BPA є шкідливим для здоров'я. Оскільки випускна частина розливача є призначеною для контакту з рідиною, яка витікає з вмістища, застосування полікарбонату для розливачів у найближчому майбутньому може бути заборонене. У документі WO 2011/157978 описується кришка з контролем першого відкривання з нарізним розливачем, який може бути закріпленим на шийці вмістища, внутрішнім ковпачком для відкривання та закривання розливального випуску розливача, зовнішнім ковпачком, закріпленим на зовнішній частині внутрішнього ковпачка, та зовнішньою оболонкою. Зовнішній ковпачок може переміщуватися після першого відкривання відносно внутрішнього ковпачка з першої позиції у другу позицію, в якій зовнішній ковпачок стає нереверсивно зафіксованим відносно внутрішнього ковпачка. У другій позиції внутрішній ковпачок може бути знятий з нарізного розливача. Зовнішня оболонка є виконаною з двох деталей, сполучених ламкими містками. У першій позиції, перед першим відкриванням, дві деталі зовнішньої оболонки є суміжними. Після першого відкривання верхня оболонка переміщується разом з зовнішнім ковпачком відносно внутрішнього ковпачка у другу позицію, і утворюється вільний зазор між двома деталями зовнішньої оболонки. Ця конфігурація має такий самий недолік як у документі EP 1313649, оскільки нарізний розливач має бути виконаний з дуже міцного матеріалу, такого, як полікарбонат, з врахуванням потреби в його закріпленні на шийці вмістища. Представлене вище обговорення існуючого рівня техніки демонструє, що досі існує потреба у комплекті кришки, який би міг поєднувати обидві особливості простої будови та ефективності вищеописаних систем з контролем першого відкривання. 1 UA 114330 C2 5 10 15 20 25 30 35 40 45 50 55 60 З врахуванням вищенаведеного існуючого рівня техніки мета даного винаходу полягає у принаймні частковому задоволенні зазначеної потреби при принаймні частковому уникненні недоліків існуючого рівня техніки. Крім того, даний винахід забезпечує комплект кришки, який має переваги, які полягають у простоті виготовлення, більшій міцності, більш компактній конструкції та/або більшій універсальності. КОРОТКИЙ ОПИС ВИНАХОДУ Згідно з даним винаходом, ця мета досягається завдяки кришці за пунктом 1 формули винаходу. КОРОТКИЙ ОПИС ФІГУР Характеристики та переваги даного винаходу стануть зрозумілими по ознайомленню з представленим нижче детальним описом одного варіанта практичного втілення, який подано як необмежувальний приклад з посиланням на супровідні фігури, серед яких: - фігура 1 показує перспективне зображення кришки згідно з одним варіантом втілення даного винаходу перед першим відкриванням, - фігура 2 показує перспективне зображення кришки з фігури 1 після першого відкривання, - фігура 3 показує перспективне зображення кришки з фігури 1 без зовнішньої капсули, - фігура 4 показує перспективне зображення кришки з фігури 2 без зовнішньої капсули, - фігура 5 показує боковий розріз кришки з фігури 1, - фігура 6 показує інший боковий розріз кришки з фігури 1, - фігура 7 показує боковий розріз кришки з фігури 2, - фігура 8 показує боковий розріз кришки з фігури 2 зі знятим ковпачком, - фігури 9 та 10 показують покомпонентні перспективні зображення кришки з фігури 1. ДЕТАЛЬНИЙ ОПИС ВИНАХОДУ У контексті представленого опису та формули винаходу термін "включає" та його варіанти, такі, як "охоплює", не виключають будь-яких інших додаткових елементів або компонентів і будь-яких інших етапів та стадій. На фігурах з 1 по 11 показано кришку з контролем першого відкривання 1 згідно з оптимальним варіантом втілення даного винаходу. Кришка 1 є призначеною для закривання отвору 11 вмістища 10, наприклад, пляшки, такої, як скляна пляшка, наприклад, для спиртних напоїв. Вмістище 10 є пляшкою і включає шийку 12, яка закінчується отвором 11. Кришка з контролем першого відкривання 1 простягається, головним чином, уздовж подовжньої осі X-X, що визначає подовжній напрямок. Хоча кришка 1 сама по собі може бути орієнтована у будь-якому напрямку, для представленого напрямку вертикальна вісь визначається як подовжня вісь X-X кришки 1, і умовно нижня сторона є стороною кришки 1, яка має бути орієнтована у напрямку вмістища 10, і верхня сторона є стороною, яка має бути орієнтована у напрямку споживача; фактично це є нормальною орієнтацією кришки, у насадженому на нормально орієнтовану пляшку стані (як показано на фігурах). Кришка 1 включає розливач 20, з нижньою деталлю 30 та верхньою деталлю 40 та ковпачок 50. Прокладка 21 є розташованою між вмістищем 10 та розливачем 20. У варіанті втілення, показаному на фігурах, нижня деталь 30 включає кільцеву втулку 34, яка подовжньо простягається від верхнього кінця 35 до нижнього кінця 36. Нижня деталь 30 включає фіксуючі засоби 31 для фіксації нижньої деталі 30 на шийці 12 вмістища 10. Фіксуючі засоби 31 включають перші засоби 32 для подовжньої фіксації нижньої деталі 30 на шийці 12 та другі засоби 33 для ротаційної фіксації нижньої деталі 30 на шийці 12. Верхня деталь 40 має розливальний отвір 41 і може переміщуватись уздовж подовжнього напрямку X-X відносно нижньої деталі 30 з першої позиції, як відповідає позиції перед першим відкриванням, у другу позицію. Зокрема, верхня деталь 40 є рухомою відносно нижньої деталі 30 після першого відкривання. Слід зазначити, що у другій позиції верхня деталь 40 є подовжньо розташованою у вищій позиції відносно позиції, якої верхня деталь 40 набуває у першій позиції. Іншими словами, верхня деталь 40 може переміщуватись уздовж подовжнього напрямку X-X відносно нижньої деталі 30 з першої нижньої позиції у другу вищу позицію. У варіанті втілення, показаному на фігурах, верхня деталь 40 включає кільцеву втулку 45, яка подовжньо простягається від верхнього кінця 46, на якому передбачено розливальний отвір 41, та нижнього кінця 46, на якому передбачено нижню кромку 42. 2 UA 114330 C2 5 10 15 20 25 30 35 40 45 50 55 Кришка 1 може включати засоби проти повторного заливання та/або клапанні засоби. Ці елементи є відомими спеціалістам у даній галузі, а отже, докладніше не описуватимуться. Ковпачок 50 має внутрішню поверхню 51 та зовнішню поверхню 52. Зовнішня поверхня 52 відповідає частині кришки 1, за яку береться користувач для відкривання та закривання кришки 1. Внутрішня поверхня 51 може закривати розливальний отвір 41. Згідно з одним варіантом втілення, відкривання кришки 1 здійснюють шляхом відгвинчування ковпачка 50 навколо осі обертання X-X. Для цього, як показано на прикладі, утворено різь 43 на кільцевій втулці 45, а ковпачок 50 має різь 53 для зачеплення з різзю 43. У цьому прикладі ковпачок 50 включає внутрішній ковпачок 60 та зовнішній ковпачок 70, розташований за межами внутрішнього ковпачка 60. Внутрішній ковпачок 60 включає верхню стінку 61 та втулку 62, яка простягається від верхньої стінки 61 до нижньої кромки 63. Різь 53 є утвореною на внутрішній поверхні втулки 62. Зовнішній ковпачок 70 включає верхню стінку 71 та втулку 72, яка простягається від верхньої стінки 71 до нижньої кромки 73. Зовнішня поверхня втулки 72 обмежує зовнішню поверхню 52, за яку може братися користувач для відкривання та закривання кришки 1. У варіанті втілення, показаному на фігурах, кришка 1 також включає зовнішню втулку 75, яка розташовується за межами кільцевої втулки 34 нижньої деталі 30 і простягається від нижньої кромки 76 та верхньої кромки 77. Зовнішня втулка 75 може з'єднуватися з зовнішнім ковпачком 70 перед першим відкриванням за допомогою ламкої частини або містків, які з'єднують верхню кромку 77 зовнішньої втулки 75 та нижню кромку 73 зовнішнього ковпачка і ламаються після першого відкривання. В альтернативному варіанті верхня кромка 77 та нижня кромка 73 можуть відокремлюватися перед першим відкриванням. Кришка 1 також включає кріпильні засоби 80 для скріплення у знімному режимі ковпачка 50 з верхньою деталлю 40 розливача 20. Зокрема, кріпильні засоби 80 є сконфігурованими для запобігання переміщенню ковпачка 50 відносно верхньої деталі 40, доки верхня деталь 40 не досягає другої позиції. У першій позиції ковпачок 50 та нижня деталь 30 є суміжними. Зокрема, нижня деталь 30 має верхню кромку 37, яка у першій позиції є суміжною з нижньою кромкою 63 внутрішнього ковпачка 60. Крім того, у першій позиції за ковпачок 50 можна взятися для відкривання вмістища. У прикладі для відкривання вмістища можна взятися за зовнішню поверхню 52. Після першого відкривання обертання ковпачка 50 навколо осі обертання X-X викликає переміщення верхньої деталі 40 та ковпачка 50 уздовж подовжнього напрямку X-X відносно нижньої деталі 30 з першої позиції у другу позицію. Згідно з одним варіантом втілення, передбачено кулачкові засоби 90 для викликання подовжнього переміщення верхньої деталі 40 відносно нижньої деталі 30 після першого відкривання. Зокрема, кулачкові засоби 90 можуть перетворювати, після першого відкривання, обертальний рух ковпачка 50 на подовжнє переміщення ковпачка 50 і верхньої деталі 40 відносно нижньої деталі 30 з першої позиції у другу позицію. Згідно з варіантом втілення, показаним на супровідних фігурах, кулачкові засоби 90 включають перші кулачкові елементи 91, утворені на ковпачку 50, та другі кулачкові елементи 92, утворені на нижній деталі 30. Згідно з альтернативним варіантом втілення, не показаним на фігурах, перші кулачкові елементи можуть бути зв'язані з верхньою деталлю 40 розливача 20, а другі кулачкові елементи є зв'язаними з нижньою деталлю 30 розливача 20. Оскільки верхня деталь 40 обертається з ковпачком 50 після першого відкривання, обертання ковпачка 50 викликає обертання верхньої деталі 40, що, у свою чергу, подовжньо переміщується відносно нижньої деталі 30 через взаємодію перших кулачкових елементів з другими кулачковими елементами. На фігурах другі кулачкові елементи 92 включають певну кількість нахилів, розташованих кільцем з інтервалами уздовж верхньої кромки 37 нижньої деталі 30, а перші кулачкові елементи 91 включають певну кількість виступів, утворених на нижній деталі ковпачка 50. Оскільки ковпачок 50 та верхня деталь 40 прикріплюються за допомогою кріпильних засобів 80, після першого відкривання виступи 91 діють на нахили 92, змушуючи верхню деталь 40 та ковпачок 50 подовжньо переміщуватися відносно нижньої деталі 30. Згідно з одним варіантом втілення, нахили 92 включають першу частину 92a та другу частину 92b, з'єднану з першою частиною 92a, що змушує верхню деталь 40 переміщуватися з першої позиції у другу позицію; у прикладі виступи 91 ковпачка 50 зачіплюються з першою частиною 92a. 3 UA 114330 C2 5 10 15 20 25 30 35 40 45 50 55 60 У другій позиції існує зазор між ковпачком 50 та нижньою деталлю 30. Зокрема, зазор є видимим. Крім того, у другій позиції верхня деталь 40 та нижня деталь 30 є пристосованими для взаємної нереверсивної фіксації, таким чином, щоб кріпильні засоби 80 могли відпускатися для знімання ковпачка 50 з верхньої деталі 40. Зокрема, верхня деталь 40 не може бути повернута у першу позицію. Таким чином, у другій позиції верхня деталь 40 та нижня деталь 30 обмежують розливач 20 кришки 1. Оскільки розливач 20 є виконаним з двох деталей, тобто, нижньої деталі 30 та верхньої деталі 40, ці дві деталі можуть бути виконані з різних матеріалів, залежно від вимог, яким має відповідати кожна деталь. Нижня деталь 30 має бути прикріпленою до шийки 12 вмістища 10; таким чином, вона може бути виконана з полікарбонату або навіть матеріалу, міцнішого за полікарбонат, непрозорого або прозорого, а також у різних кольорах. Верхня деталь 40 призначається для забезпечення можливості виливання рідкого вмісту; таким чином вона може бути виконана з будь-якого прозорого матеріалу, навіть слабшого за полікарбонат, оскільки вона не обов'язково має відповідати вимогам щодо жорсткості. Для цього передбачено фіксуючі засоби 100 для взаємної нереверсивної фіксації від подовжніх та обертальних рухів верхньої деталі 40 відносно нижньої 30 у другій позиції. Згідно з одним варіантом втілення, фіксуючі засоби 100 включають перші фіксуючі засоби 101 для фіксації від обертальних рухів верхньої деталі 40 відносно нижньої деталі 30 та другі фіксуючі засоби 104 для фіксації від подовжніх рухів верхньої деталі 40 відносно нижньої деталі 30. У варіанті втілення, показаному на фігурах, перші фіксуючі засоби 101 включають ребра 102, передбачені на нижній частині 44 верхньої деталі 40 і призначені для зачеплення з канавками 103, передбаченими на верхній частині 38 нижньої деталі 30, коли верхня деталь 40 досягає другої позиції. Другі фіксуючі засоби 104 включають виступи 105, розташовані кільцем з інтервалами уздовж кільцевої втулки 34 нижньої деталі 30. У першій позиції нижня кромка 42 верхньої деталі 40 розташовується під виступами 105. Щойно верхня деталь 40 переміщується з першої позиції у другу позицію, нижня кромка 42 переміщується вперед і проходить через виступи 105 і зупиняється, спираючись на верхню кромку 37 нижньої деталі 30. Таким чином, у другій позиції нижня кромка 42 є розташованою між виступами 105 та верхньою кромкою 37 нижньої деталі 30, таким чином, щоб забезпечувалося запобігання подовжньому переміщенню. Згідно з варіантом втілення, показаним на супровідних фігурах, верхня деталь 40 є окремою від нижньої деталі 30 у першій позиції. Згідно з альтернативним варіантом втілення, верхня деталь 40 та нижня деталь 30 можуть прикріплюватися з'єднувальним засобом, який у першій позиції з'єднує нижню деталь 30 з верхньою деталлю 40 і після першого відкривання відпускається, забезпечуючи можливість переміщення верхньої деталі 40 відносно нижньої деталі 30. Цей з'єднувальний засіб може бути, наприклад, ламкою частиною або містками, які з1єднують нижню деталь 30 з верхньою деталлю 40. Згідно з варіантом втілення, показаним на супровідних фігурах, кріпильні засоби 80 включають перші кріпильні елементи 81, утворені на верхній деталі 40, та другі кріпильні елементи 82, утворені на ковпачку 50. Перші кріпильні елементи 81 зачіплюються з другими кріпильними елементами 82 по суті з першої позиції у другу позицію, таким чином, щоб обертальний рух ковпачка 50 викликав обертальний рух верхньої деталі 40 відносно нижньої деталі 30. В оптимальному варіанті ковпачок 50 кріпиться до верхньої деталі 40 кріпильними засобами 80, таким чином, щоб обертання верхньої деталі 40 обмежувалося ковпачком 50 після першого відкривання. Згідно з альтернативним варіантом втілення, кріпильні засоби 80 включають різь 53 ковпачка 50, яка зачіплюється з різзю 43 верхньої деталі 40 розливача 20. Через тертя між різзю 43 та 53 обертання верхньої деталі 40 обмежується ковпачком 50 після першого відкривання. У прикладі, показаному на фігурах, коли верхня деталь 40 перебуває у другій позиції, обертання ковпачка 50 викликає відпускання кріпильних засобів 80. Зокрема, другі кріпильні елементи 82 ковпачка 50 є пристосованими до від'єднання від перших кріпильних елементів 81 верхньої деталі 40, таким чином, що ковпачок 50 стає рухомим відносно верхньої деталі 40. Зокрема, коли верхня деталь 40 перебуває у другій позиції, обертання ковпачка 50 викликає зачеплення виступів 91 з другою частиною 92b нахилів 92. Друга частина 92b нахилів 92 є сконфігурованою таким чином, щоб ковпачок 50 міг подовжньо переміщуватися відносно верхньої деталі 40, доки другі кріпильні елементи 82 ковпачка 50 не від'єднуються від перших 4 UA 114330 C2 5 10 15 кріпильних елементів 81. Щойно кріпильні елементи 81, 82 від'єднуються, ковпачок 50 може обертатися відносно верхньої деталі 40, і за допомогою різі 43, 53 ковпачок 50 може бути відгвинчений і знятий з верхньої деталі 40. Описаний спосіб здійснення винаходу жодним чином не обмежує його функціонування та втілення. Слід зазначити, що кришка згідно з даним винаходом виконує своє призначення. Також представлена кришка поєднує переваги простого й дешевого виготовлення з міцністю й простотою у користуванні й поводженні. Спеціалістам у даній галузі стане зрозумілою можливість численних змін та варіантів вищеописаної конструкції для задоволення додаткових та особливих потреб. Наприклад, якщо іншого не передбачено очевидними технічними обмеженнями, будь-яка особливість, описана в оптимальному варіанті втілення, явно може застосовуватися в іншому варіанті втілення з відповідними пристосуваннями. Подібним чином цілісність компонентів кришки може бути розірвана у будь-який спосіб, за умови, що це не викличе функціональних змін для відповідного компонента. Крім того, деяким деталям, описаним вище як кільцеві або циліндричні, може бути надана певна конічність згідно з технологічними вимогами. Усі зміни охоплюються обсягом винаходу, як визначено у представленій нижче формулі винаходу. 20 ФОРМУЛА ВИНАХОДУ 25 30 35 40 45 50 55 60 1. Кришка з контролем першого відкривання (1) для закривання отвору (11) вмістища (10), яке має шийку (12) та отвір (11), вищезгадана кришка з контролем першого відкривання (1) простягається уздовж подовжнього напрямку (Х-Х) і включає: розливач (20) з нижньою деталлю (30) та верхньою деталлю (40), причому нижня деталь (30) може бути прикріпленою до шийки (12) вмістища (10), верхня деталь (40) має розливальний отвір (41) і може переміщуватися, при першому відкриванні, уздовж вищезгаданого подовжнього напрямку (Х-Х) відносно нижньої деталі (30) з першої позиції, яка відповідає позиції перед першим відкриванням, у другу позицію, ковпачок (50), який має зовнішню поверхню (52), за яку можна братися для обертання ковпачка (50) і відкривання та закривання вмістища (10), та внутрішню поверхню (51) для закривання розливального отвору (41), кріпильні засоби (80) для скріплення у знімному режимі вищезгаданого ковпачка (50) з вищезгаданою верхньою деталлю (40), при цьому вищезгадані кріпильні засоби (80) утримують при обертанні ковпачок (50) разом з верхньою деталлю (40) при першому відкриванні, таким чином запобігаючи обертанню ковпачка (50) відносно верхньої деталі (40), доки верхня деталь (40) не досягне другої позиції, і вищезгадані кріпильні засоби (80) відпускаються у вказаній другій позиції при подальшому обертанні ковпачка (50), уможливлюючи знімання ковпачка (50) з верхньої деталі (40), кулачкові засоби (90) для перетворення, при першому відкриванні, обертальний рух вищезгаданого ковпачка (50) відносно нижньої деталі (30) на подовжнє переміщення вищезгаданого ковпачка (50) та, за допомогою вищезгаданих кріпильних засобів (80), верхньої деталі (40) відносно нижньої деталі (30) з першої позиції у другу позицію, фіксуючі засоби (100) для взаємної незворотної фіксації від подовжніх та обертальних рухів верхньої деталі (40) відносно нижньої деталі (30) у другій позиції, причому у першій позиції ковпачок (50) та нижня деталь (30) є суміжними, і за зовнішню поверхню (52) ковпачка (50) можна братися для відкривання вмістища (10), при першому відкриванні, при обертанні ковпачка (50), кулачкові засоби (90) змушують верхню деталь (40) та ковпачок (50) переміщуватись уздовж вищезгаданого подовжнього напрямку (ХХ) відносно нижньої деталі (30) з вищезгаданої першої позиції у вищезгадану другу позицію, у другій позиції існує зазор між ковпачком (50) та нижньою деталлю (30), і фіксуючі засоби (100) взаємно незворотно фіксують від подовжніх та обертальних рухів верхню деталь (40) відносно нижньої деталі (30), таким чином, щоб кріпильні засоби (80) могли відпускатися для знімання ковпачка (50) з верхньої деталі (40). 2. Кришка з контролем першого відкривання (1) за п. 1, яка відрізняється тим, що вищезгадані кріпильні засоби (80) включають перші кріпильні елементи (81), утворені на вищезгаданій верхній деталі (40), та другі кріпильні елементи (82), утворені на вищезгаданому ковпачку (50), причому перші кріпильні елементи (81) зачіплюються з вищезгаданим другим кріпильним 5 UA 114330 C2 5 10 елементом (82) з вищезгаданої першої у вищезгадану другу позицію таким чином, що обертальний рух ковпачка (50) викликає обертальний рух верхньої деталі (40) відносно нижньої деталі (30). 3. Кришка з контролем першого відкривання (1) за п. 1 або 2, яка відрізняється тим, що вищезгадані кулачкові засоби включають перші кулачкові елементи (91), пов'язані з ковпачком (50), та другі кулачкові елементи (92), пов'язані з нижньою деталлю (30) розливача (20). 4. Кришка з контролем першого відкривання (1) за п. 1 або 2, яка відрізняється тим, що вищезгадані кулачкові засоби включають перші кулачкові елементи, пов'язані з верхньою деталлю (40) розливача (20), та другі кулачкові елементи, пов'язані з нижньою деталлю (30) розливача (20). 6 UA 114330 C2 7 UA 114330 C2 8 UA 114330 C2 9 UA 114330 C2 10 UA 114330 C2 11 UA 114330 C2 12 UA 114330 C2 Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
