Кришка з контролем першого відкривання

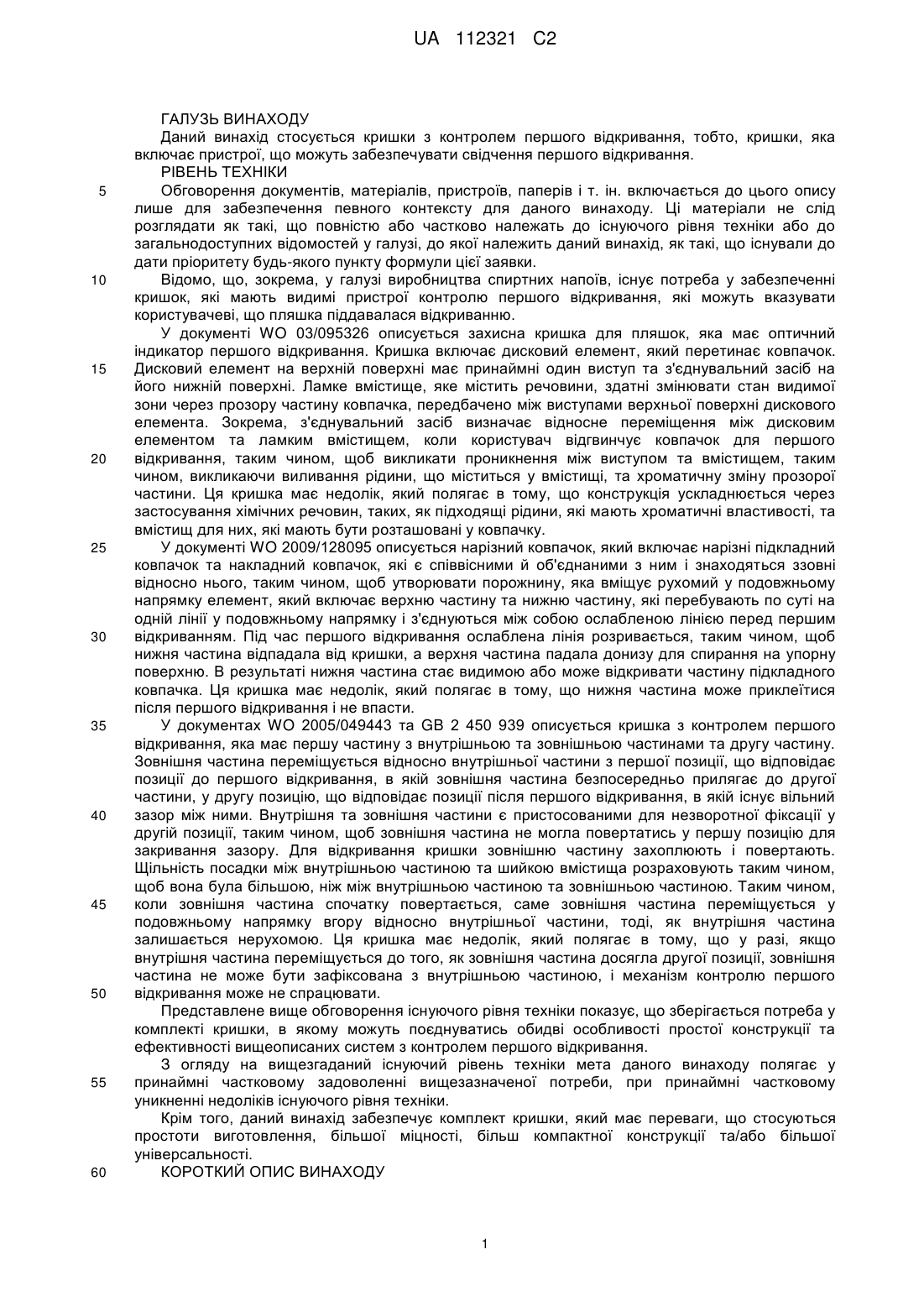

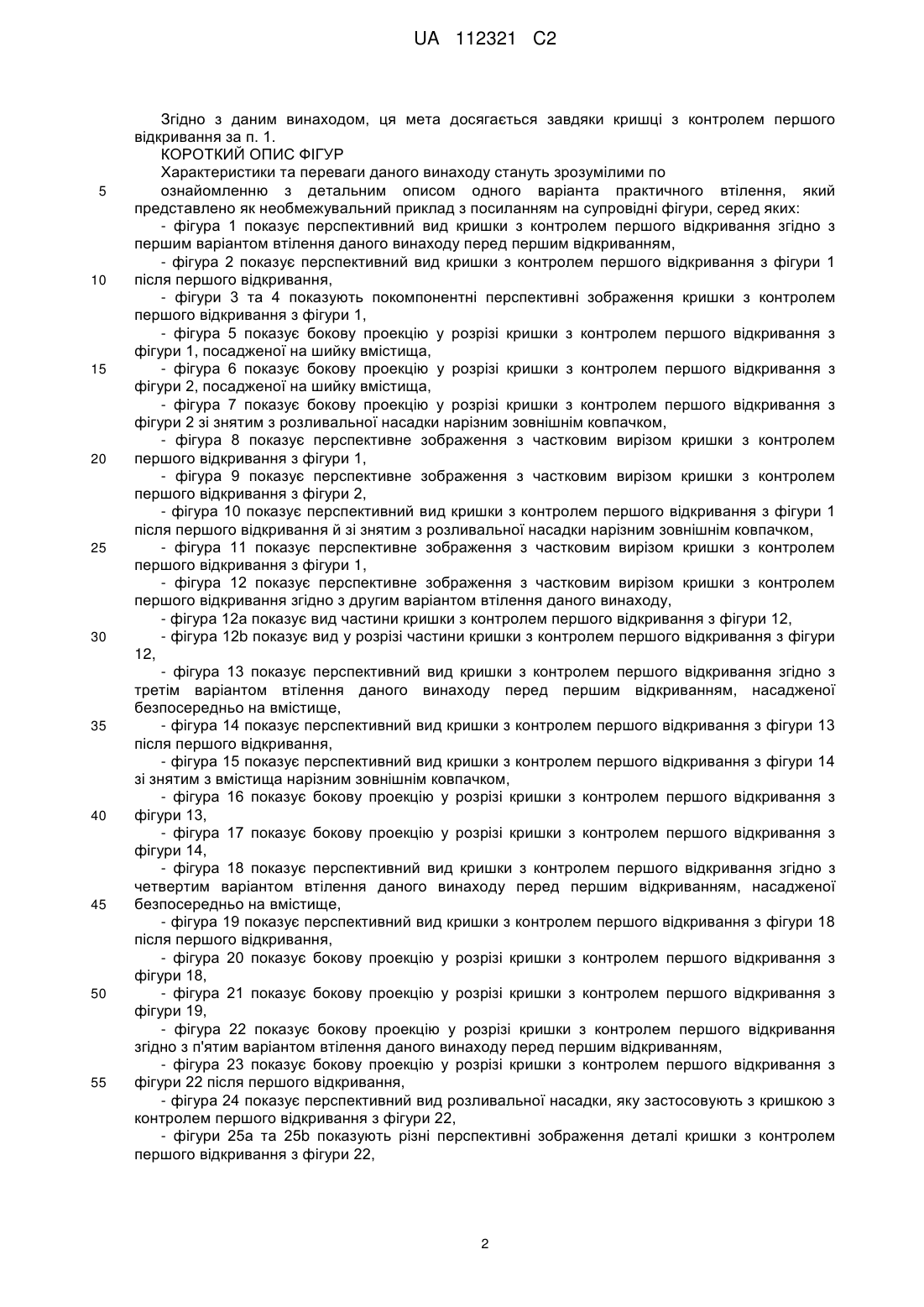

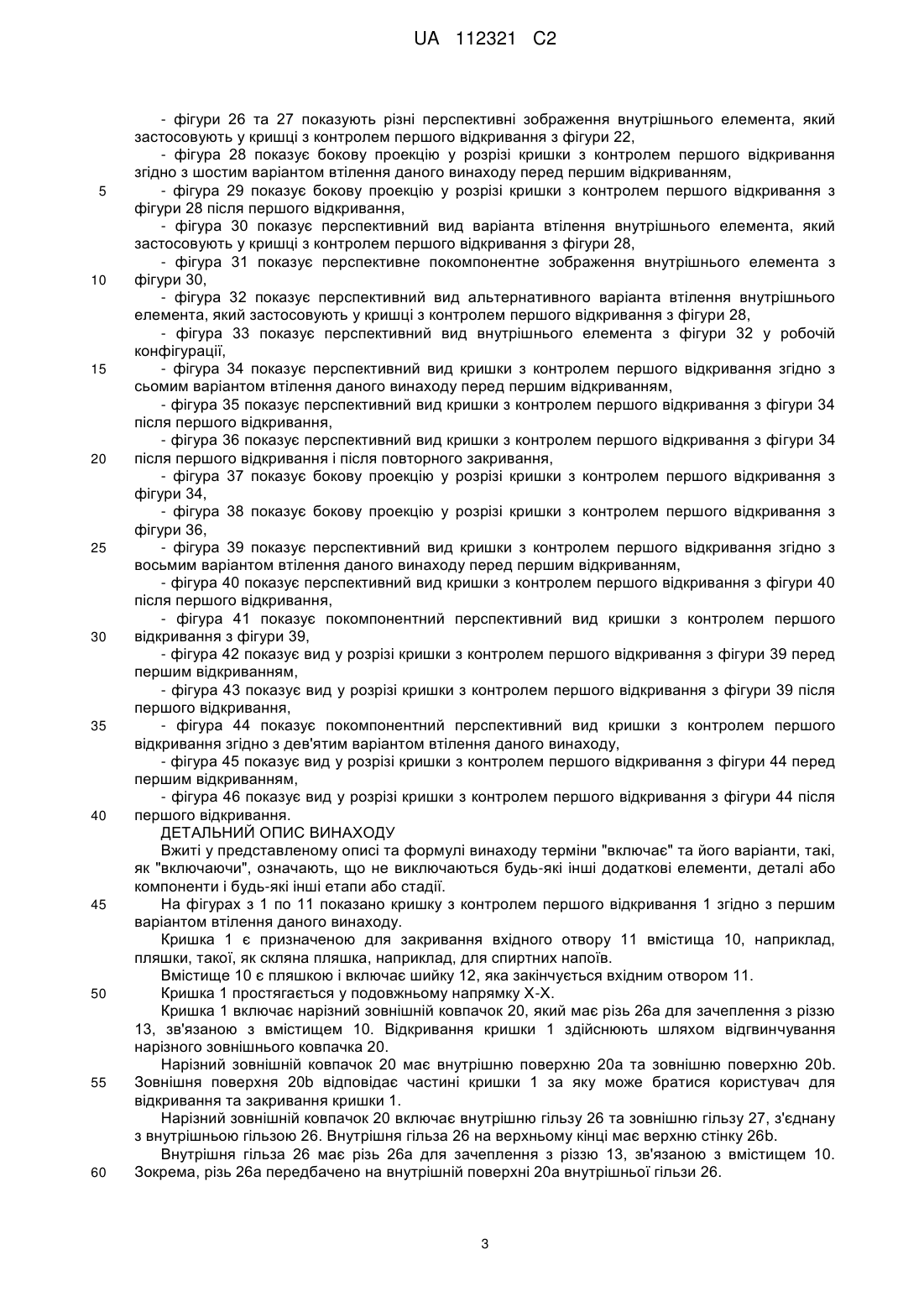

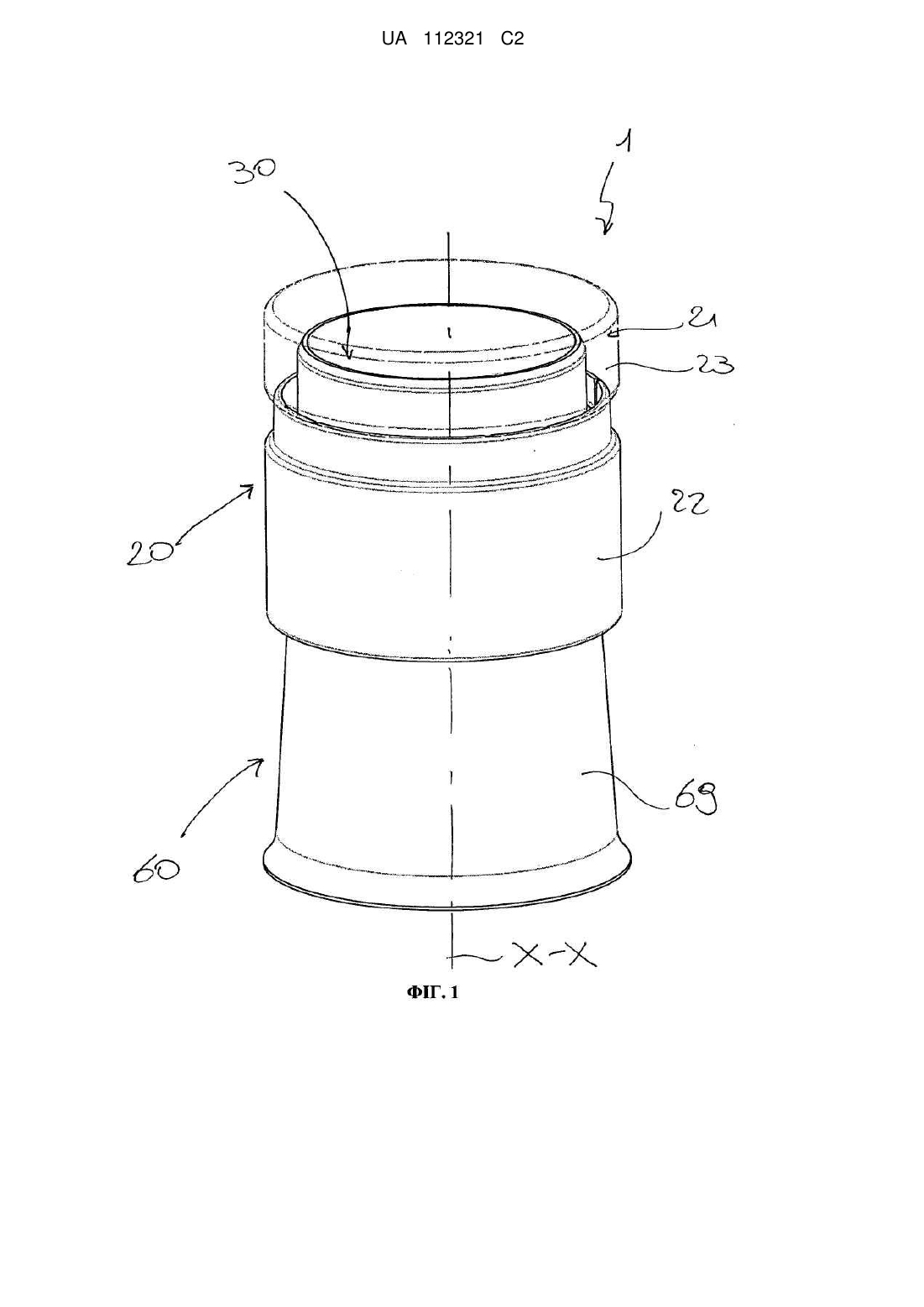

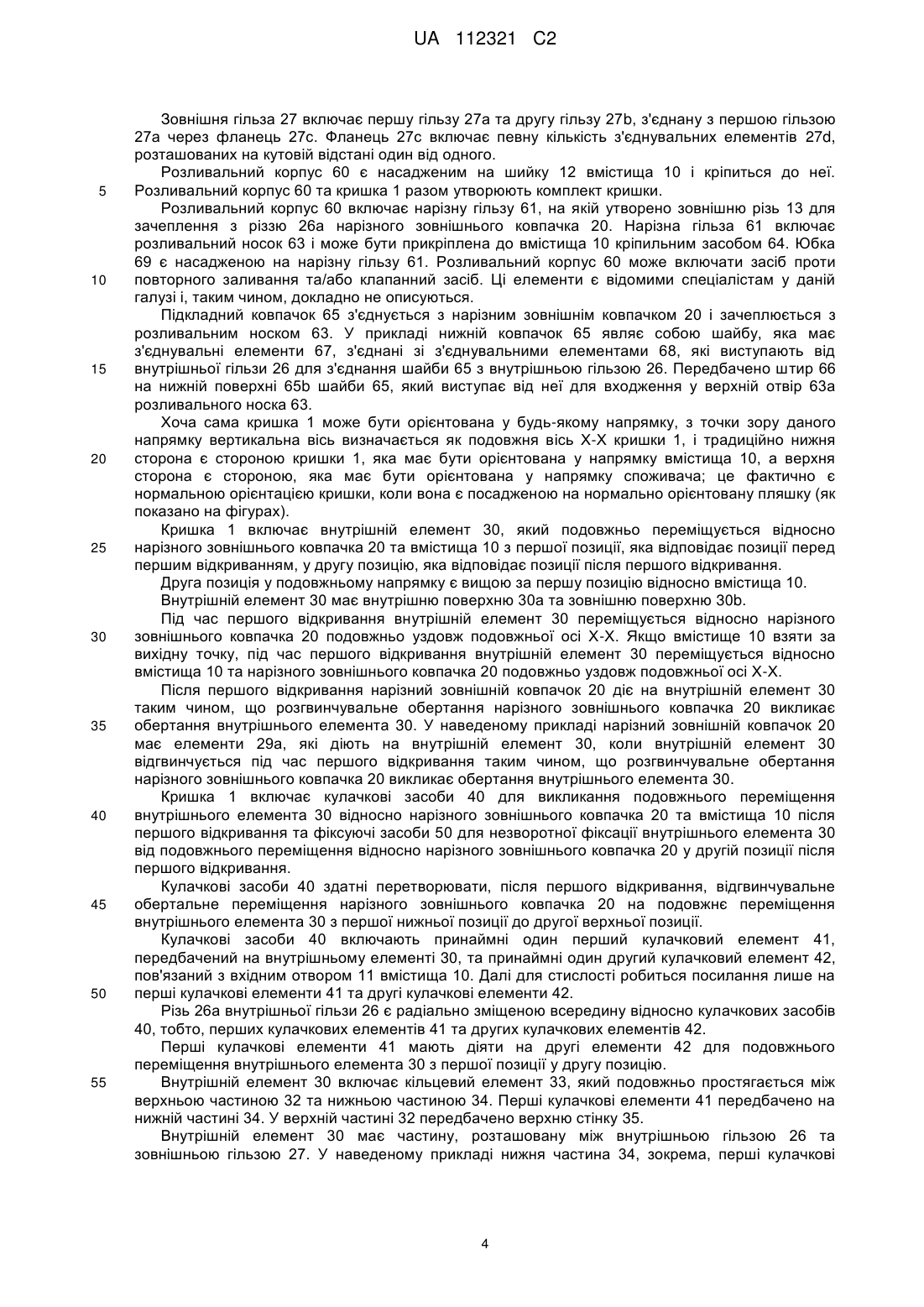

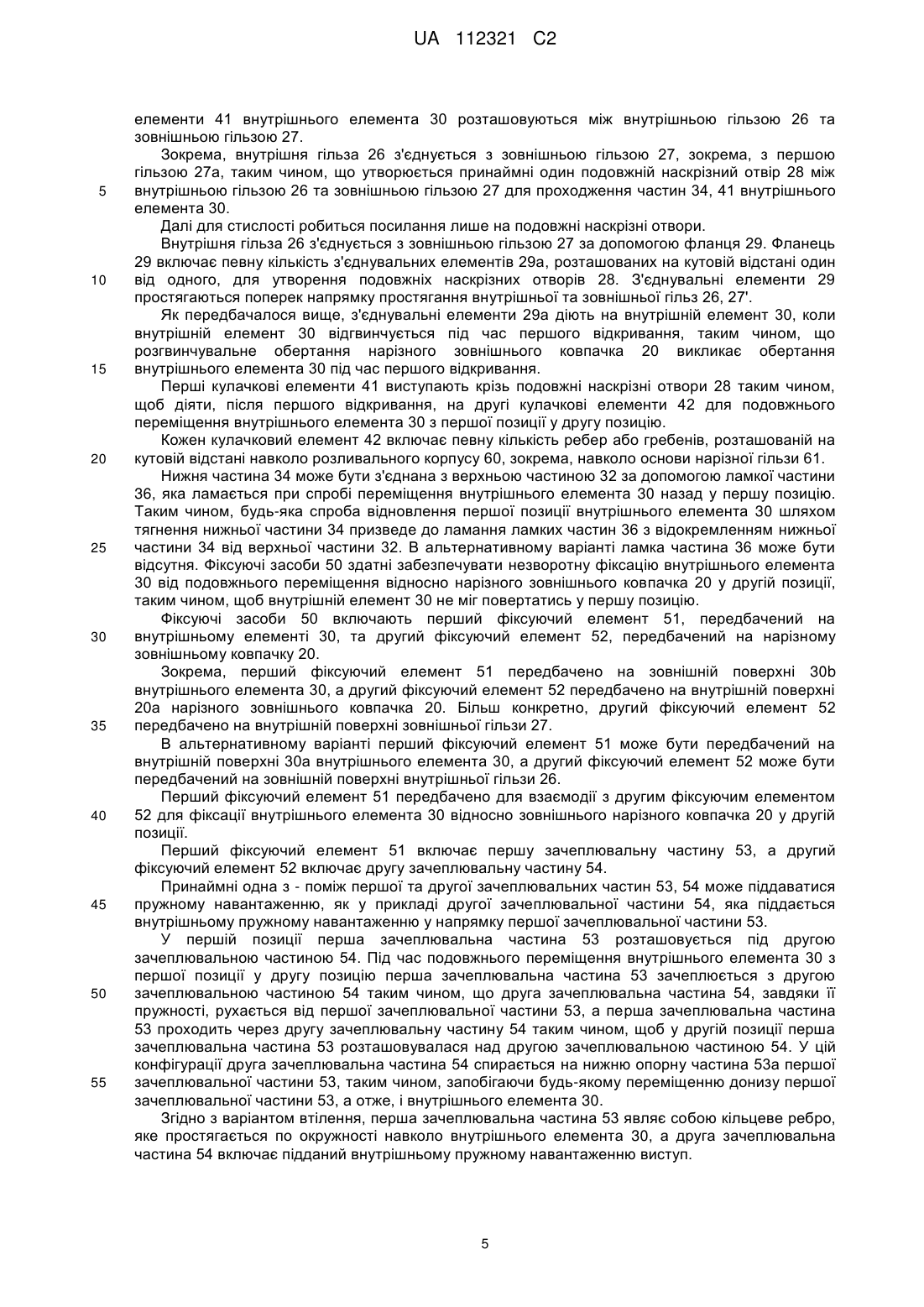

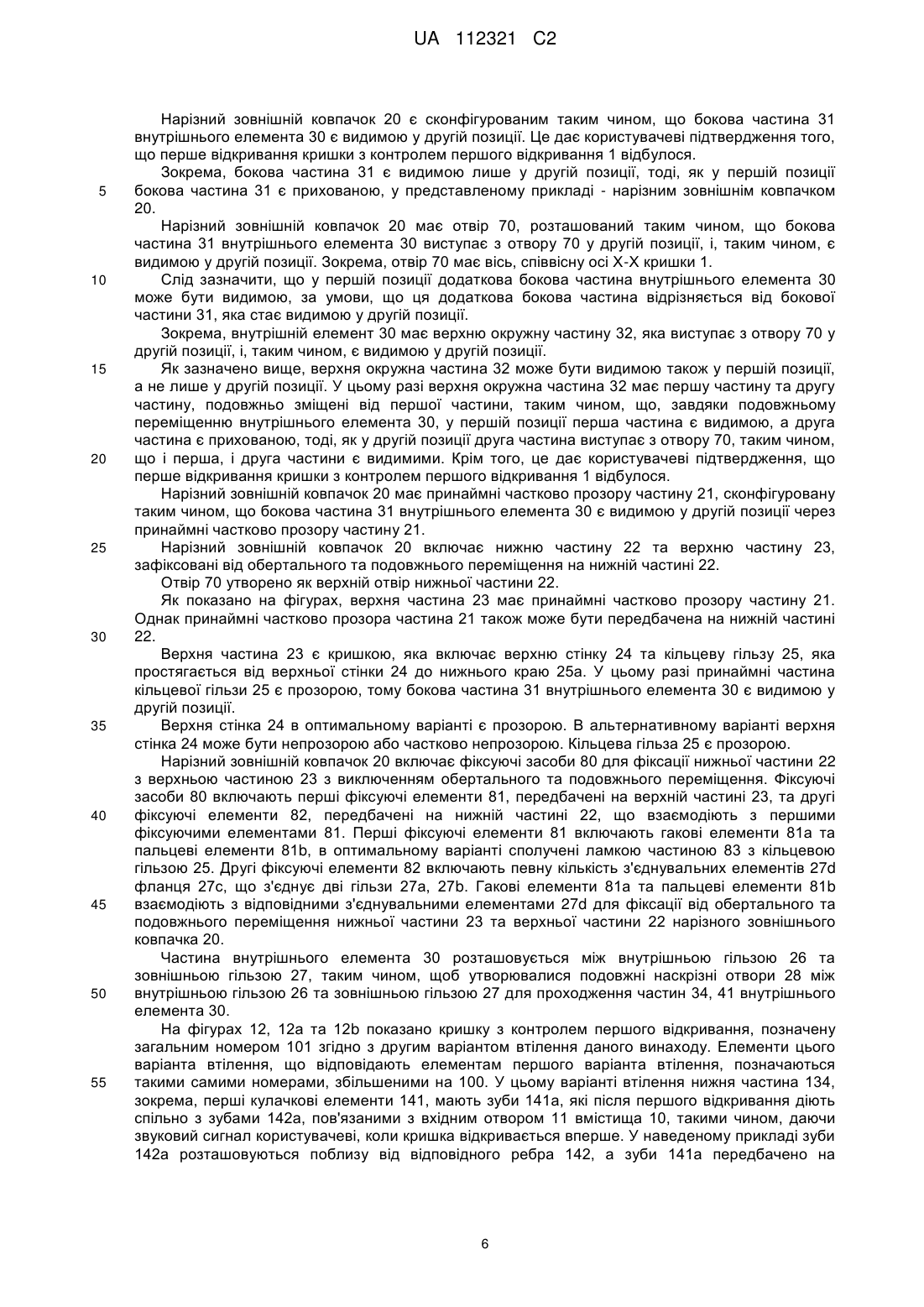

Реферат: Даний винахід стосується кришки з контролем першого відкривання (1), яка включає нарізний зовнішній ковпачок (20), внутрішній елемент (30), який подовжньо переміщується відносно нарізного зовнішнього ковпачка (20) з першої нижньої позиції, яка відповідає позиції перед першим відкриванням, у другу верхню позицію, яка відповідає позиції після першого відкривання, кулачкові засоби (40) для викликання подовжнього переміщення внутрішнього елемента (30) після першого відкривання, фіксуючі засоби (50) для фіксації внутрішнього елемента (30) у другій позиції після першого відкривання. Нарізний зовнішній ковпачок (20) є сконфігурованим таким чином, що бокова частина (31) внутрішнього елемента (30) є видимою у другій позиції. UA 112321 C2 (12) UA 112321 C2 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 60 ГАЛУЗЬ ВИНАХОДУ Даний винахід стосується кришки з контролем першого відкривання, тобто, кришки, яка включає пристрої, що можуть забезпечувати свідчення першого відкривання. РІВЕНЬ ТЕХНІКИ Обговорення документів, матеріалів, пристроїв, паперів і т. ін. включається до цього опису лише для забезпечення певного контексту для даного винаходу. Ці матеріали не слід розглядати як такі, що повністю або частково належать до існуючого рівня техніки або до загальнодоступних відомостей у галузі, до якої належить даний винахід, як такі, що існували до дати пріоритету будь-якого пункту формули цієї заявки. Відомо, що, зокрема, у галузі виробництва спиртних напоїв, існує потреба у забезпеченні кришок, які мають видимі пристрої контролю першого відкривання, які можуть вказувати користувачеві, що пляшка піддавалася відкриванню. У документі WO 03/095326 описується захисна кришка для пляшок, яка має оптичний індикатор першого відкривання. Кришка включає дисковий елемент, який перетинає ковпачок. Дисковий елемент на верхній поверхні має принаймні один виступ та з'єднувальний засіб на його нижній поверхні. Ламке вмістище, яке містить речовини, здатні змінювати стан видимої зони через прозору частину ковпачка, передбачено між виступами верхньої поверхні дискового елемента. Зокрема, з'єднувальний засіб визначає відносне переміщення між дисковим елементом та ламким вмістищем, коли користувач відгвинчує ковпачок для першого відкривання, таким чином, щоб викликати проникнення між виступом та вмістищем, таким чином, викликаючи виливання рідини, що міститься у вмістищі, та хроматичну зміну прозорої частини. Ця кришка має недолік, який полягає в тому, що конструкція ускладнюється через застосування хімічних речовин, таких, як підходящі рідини, які мають хроматичні властивості, та вмістищ для них, які мають бути розташовані у ковпачку. У документі WO 2009/128095 описується нарізний ковпачок, який включає нарізні підкладний ковпачок та накладний ковпачок, які є співвісними й об'єднаними з ним і знаходяться ззовні відносно нього, таким чином, щоб утворювати порожнину, яка вміщує рухомий у подовжньому напрямку елемент, який включає верхню частину та нижню частину, які перебувають по суті на одній лінії у подовжньому напрямку і з'єднуються між собою ослабленою лінією перед першим відкриванням. Під час першого відкривання ослаблена лінія розривається, таким чином, щоб нижня частина відпадала від кришки, а верхня частина падала донизу для спирання на упорну поверхню. В результаті нижня частина стає видимою або може відкривати частину підкладного ковпачка. Ця кришка має недолік, який полягає в тому, що нижня частина може приклеїтися після першого відкривання і не впасти. У документах WO 2005/049443 та GB 2 450 939 описується кришка з контролем першого відкривання, яка має першу частину з внутрішньою та зовнішньою частинами та другу частину. Зовнішня частина переміщується відносно внутрішньої частини з першої позиції, що відповідає позиції до першого відкривання, в якій зовнішня частина безпосередньо прилягає до другої частини, у другу позицію, що відповідає позиції після першого відкривання, в якій існує вільний зазор між ними. Внутрішня та зовнішня частини є пристосованими для незворотної фіксації у другій позиції, таким чином, щоб зовнішня частина не могла повертатись у першу позицію для закривання зазору. Для відкривання кришки зовнішню частину захоплюють і повертають. Щільність посадки між внутрішньою частиною та шийкою вмістища розраховують таким чином, щоб вона була більшою, ніж між внутрішньою частиною та зовнішньою частиною. Таким чином, коли зовнішня частина спочатку повертається, саме зовнішня частина переміщується у подовжньому напрямку вгору відносно внутрішньої частини, тоді, як внутрішня частина залишається нерухомою. Ця кришка має недолік, який полягає в тому, що у разі, якщо внутрішня частина переміщується до того, як зовнішня частина досягла другої позиції, зовнішня частина не може бути зафіксована з внутрішньою частиною, і механізм контролю першого відкривання може не спрацювати. Представлене вище обговорення існуючого рівня техніки показує, що зберігається потреба у комплекті кришки, в якому можуть поєднуватись обидві особливості простої конструкції та ефективності вищеописаних систем з контролем першого відкривання. З огляду на вищезгаданий існуючий рівень техніки мета даного винаходу полягає у принаймні частковому задоволенні вищезазначеної потреби, при принаймні частковому уникненні недоліків існуючого рівня техніки. Крім того, даний винахід забезпечує комплект кришки, який має переваги, що стосуються простоти виготовлення, більшої міцності, більш компактної конструкції та/або більшої універсальності. КОРОТКИЙ ОПИС ВИНАХОДУ 1 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 Згідно з даним винаходом, ця мета досягається завдяки кришці з контролем першого відкривання за п. 1. КОРОТКИЙ ОПИС ФІГУР Характеристики та переваги даного винаходу стануть зрозумілими по ознайомленню з детальним описом одного варіанта практичного втілення, який представлено як необмежувальний приклад з посиланням на супровідні фігури, серед яких: - фігура 1 показує перспективний вид кришки з контролем першого відкривання згідно з першим варіантом втілення даного винаходу перед першим відкриванням, - фігура 2 показує перспективний вид кришки з контролем першого відкривання з фігури 1 після першого відкривання, - фігури 3 та 4 показують покомпонентні перспективні зображення кришки з контролем першого відкривання з фігури 1, - фігура 5 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 1, посадженої на шийку вмістища, - фігура 6 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 2, посадженої на шийку вмістища, - фігура 7 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 2 зі знятим з розливальної насадки нарізним зовнішнім ковпачком, - фігура 8 показує перспективне зображення з частковим вирізом кришки з контролем першого відкривання з фігури 1, - фігура 9 показує перспективне зображення з частковим вирізом кришки з контролем першого відкривання з фігури 2, - фігура 10 показує перспективний вид кришки з контролем першого відкривання з фігури 1 після першого відкривання й зі знятим з розливальної насадки нарізним зовнішнім ковпачком, - фігура 11 показує перспективне зображення з частковим вирізом кришки з контролем першого відкривання з фігури 1, - фігура 12 показує перспективне зображення з частковим вирізом кришки з контролем першого відкривання згідно з другим варіантом втілення даного винаходу, - фігура 12а показує вид частини кришки з контролем першого відкривання з фігури 12, - фігура 12b показує вид у розрізі частини кришки з контролем першого відкривання з фігури 12, - фігура 13 показує перспективний вид кришки з контролем першого відкривання згідно з третім варіантом втілення даного винаходу перед першим відкриванням, насадженої безпосередньо на вмістище, - фігура 14 показує перспективний вид кришки з контролем першого відкривання з фігури 13 після першого відкривання, - фігура 15 показує перспективний вид кришки з контролем першого відкривання з фігури 14 зі знятим з вмістища нарізним зовнішнім ковпачком, - фігура 16 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 13, - фігура 17 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 14, - фігура 18 показує перспективний вид кришки з контролем першого відкривання згідно з четвертим варіантом втілення даного винаходу перед першим відкриванням, насадженої безпосередньо на вмістище, - фігура 19 показує перспективний вид кришки з контролем першого відкривання з фігури 18 після першого відкривання, - фігура 20 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 18, - фігура 21 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 19, - фігура 22 показує бокову проекцію у розрізі кришки з контролем першого відкривання згідно з п'ятим варіантом втілення даного винаходу перед першим відкриванням, - фігура 23 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 22 після першого відкривання, - фігура 24 показує перспективний вид розливальної насадки, яку застосовують з кришкою з контролем першого відкривання з фігури 22, - фігури 25а та 25b показують різні перспективні зображення деталі кришки з контролем першого відкривання з фігури 22, 2 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 60 - фігури 26 та 27 показують різні перспективні зображення внутрішнього елемента, який застосовують у кришці з контролем першого відкривання з фігури 22, - фігура 28 показує бокову проекцію у розрізі кришки з контролем першого відкривання згідно з шостим варіантом втілення даного винаходу перед першим відкриванням, - фігура 29 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 28 після першого відкривання, - фігура 30 показує перспективний вид варіанта втілення внутрішнього елемента, який застосовують у кришці з контролем першого відкривання з фігури 28, - фігура 31 показує перспективне покомпонентне зображення внутрішнього елемента з фігури 30, - фігура 32 показує перспективний вид альтернативного варіанта втілення внутрішнього елемента, який застосовують у кришці з контролем першого відкривання з фігури 28, - фігура 33 показує перспективний вид внутрішнього елемента з фігури 32 у робочій конфігурації, - фігура 34 показує перспективний вид кришки з контролем першого відкривання згідно з сьомим варіантом втілення даного винаходу перед першим відкриванням, - фігура 35 показує перспективний вид кришки з контролем першого відкривання з фігури 34 після першого відкривання, - фігура 36 показує перспективний вид кришки з контролем першого відкривання з фігури 34 після першого відкривання і після повторного закривання, - фігура 37 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 34, - фігура 38 показує бокову проекцію у розрізі кришки з контролем першого відкривання з фігури 36, - фігура 39 показує перспективний вид кришки з контролем першого відкривання згідно з восьмим варіантом втілення даного винаходу перед першим відкриванням, - фігура 40 показує перспективний вид кришки з контролем першого відкривання з фігури 40 після першого відкривання, - фігура 41 показує покомпонентний перспективний вид кришки з контролем першого відкривання з фігури 39, - фігура 42 показує вид у розрізі кришки з контролем першого відкривання з фігури 39 перед першим відкриванням, - фігура 43 показує вид у розрізі кришки з контролем першого відкривання з фігури 39 після першого відкривання, - фігура 44 показує покомпонентний перспективний вид кришки з контролем першого відкривання згідно з дев'ятим варіантом втілення даного винаходу, - фігура 45 показує вид у розрізі кришки з контролем першого відкривання з фігури 44 перед першим відкриванням, - фігура 46 показує вид у розрізі кришки з контролем першого відкривання з фігури 44 після першого відкривання. ДЕТАЛЬНИЙ ОПИС ВИНАХОДУ Вжиті у представленому описі та формулі винаходу терміни "включає" та його варіанти, такі, як "включаючи", означають, що не виключаються будь-які інші додаткові елементи, деталі або компоненти і будь-які інші етапи або стадії. На фігурах з 1 по 11 показано кришку з контролем першого відкривання 1 згідно з першим варіантом втілення даного винаходу. Кришка 1 є призначеною для закривання вхідного отвору 11 вмістища 10, наприклад, пляшки, такої, як скляна пляшка, наприклад, для спиртних напоїв. Вмістище 10 є пляшкою і включає шийку 12, яка закінчується вхідним отвором 11. Кришка 1 простягається у подовжньому напрямку Х-Х. Кришка 1 включає нарізний зовнішній ковпачок 20, який має різь 26а для зачеплення з різзю 13, зв'язаною з вмістищем 10. Відкривання кришки 1 здійснюють шляхом відгвинчування нарізного зовнішнього ковпачка 20. Нарізний зовнішній ковпачок 20 має внутрішню поверхню 20а та зовнішню поверхню 20b. Зовнішня поверхня 20b відповідає частині кришки 1 за яку може братися користувач для відкривання та закривання кришки 1. Нарізний зовнішній ковпачок 20 включає внутрішню гільзу 26 та зовнішню гільзу 27, з'єднану з внутрішньою гільзою 26. Внутрішня гільза 26 на верхньому кінці має верхню стінку 26b. Внутрішня гільза 26 має різь 26а для зачеплення з різзю 13, зв'язаною з вмістищем 10. Зокрема, різь 26а передбачено на внутрішній поверхні 20а внутрішньої гільзи 26. 3 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 Зовнішня гільза 27 включає першу гільзу 27а та другу гільзу 27b, з'єднану з першою гільзою 27а через фланець 27с. Фланець 27с включає певну кількість з'єднувальних елементів 27d, розташованих на кутовій відстані один від одного. Розливальний корпус 60 є насадженим на шийку 12 вмістища 10 і кріпиться до неї. Розливальний корпус 60 та кришка 1 разом утворюють комплект кришки. Розливальний корпус 60 включає нарізну гільзу 61, на якій утворено зовнішню різь 13 для зачеплення з різзю 26а нарізного зовнішнього ковпачка 20. Нарізна гільза 61 включає розливальний носок 63 і може бути прикріплена до вмістища 10 кріпильним засобом 64. Юбка 69 є насадженою на нарізну гільзу 61. Розливальний корпус 60 може включати засіб проти повторного заливання та/або клапанний засіб. Ці елементи є відомими спеціалістам у даній галузі і, таким чином, докладно не описуються. Підкладний ковпачок 65 з'єднується з нарізним зовнішнім ковпачком 20 і зачеплюється з розливальним носком 63. У прикладі нижній ковпачок 65 являє собою шайбу, яка має з'єднувальні елементи 67, з'єднані зі з'єднувальними елементами 68, які виступають від внутрішньої гільзи 26 для з'єднання шайби 65 з внутрішньою гільзою 26. Передбачено штир 66 на нижній поверхні 65b шайби 65, який виступає від неї для входження у верхній отвір 63а розливального носка 63. Хоча сама кришка 1 може бути орієнтована у будь-якому напрямку, з точки зору даного напрямку вертикальна вісь визначається як подовжня вісь Х-Х кришки 1, і традиційно нижня сторона є стороною кришки 1, яка має бути орієнтована у напрямку вмістища 10, а верхня сторона є стороною, яка має бути орієнтована у напрямку споживача; це фактично є нормальною орієнтацією кришки, коли вона є посадженою на нормально орієнтовану пляшку (як показано на фігурах). Кришка 1 включає внутрішній елемент 30, який подовжньо переміщується відносно нарізного зовнішнього ковпачка 20 та вмістища 10 з першої позиції, яка відповідає позиції перед першим відкриванням, у другу позицію, яка відповідає позиції після першого відкривання. Друга позиція у подовжньому напрямку є вищою за першу позицію відносно вмістища 10. Внутрішній елемент 30 має внутрішню поверхню 30а та зовнішню поверхню 30b. Під час першого відкривання внутрішній елемент 30 переміщується відносно нарізного зовнішнього ковпачка 20 подовжньо уздовж подовжньої осі Х-Х. Якщо вмістище 10 взяти за вихідну точку, під час першого відкривання внутрішній елемент 30 переміщується відносно вмістища 10 та нарізного зовнішнього ковпачка 20 подовжньо уздовж подовжньої осі Х-Х. Після першого відкривання нарізний зовнішній ковпачок 20 діє на внутрішній елемент 30 таким чином, що розгвинчувальне обертання нарізного зовнішнього ковпачка 20 викликає обертання внутрішнього елемента 30. У наведеному прикладі нарізний зовнішній ковпачок 20 має елементи 29а, які діють на внутрішній елемент 30, коли внутрішній елемент 30 відгвинчується під час першого відкривання таким чином, що розгвинчувальне обертання нарізного зовнішнього ковпачка 20 викликає обертання внутрішнього елемента 30. Кришка 1 включає кулачкові засоби 40 для викликання подовжнього переміщення внутрішнього елемента 30 відносно нарізного зовнішнього ковпачка 20 та вмістища 10 після першого відкривання та фіксуючі засоби 50 для незворотної фіксації внутрішнього елемента 30 від подовжнього переміщення відносно нарізного зовнішнього ковпачка 20 у другій позиції після першого відкривання. Кулачкові засоби 40 здатні перетворювати, після першого відкривання, відгвинчувальне обертальне переміщення нарізного зовнішнього ковпачка 20 на подовжнє переміщення внутрішнього елемента 30 з першої нижньої позиції до другої верхньої позиції. Кулачкові засоби 40 включають принаймні один перший кулачковий елемент 41, передбачений на внутрішньому елементі 30, та принаймні один другий кулачковий елемент 42, пов'язаний з вхідним отвором 11 вмістища 10. Далі для стислості робиться посилання лише на перші кулачкові елементи 41 та другі кулачкові елементи 42. Різь 26а внутрішньої гільзи 26 є радіально зміщеною всередину відносно кулачкових засобів 40, тобто, перших кулачкових елементів 41 та других кулачкових елементів 42. Перші кулачкові елементи 41 мають діяти на другі елементи 42 для подовжнього переміщення внутрішнього елемента 30 з першої позиції у другу позицію. Внутрішній елемент 30 включає кільцевий елемент 33, який подовжньо простягається між верхньою частиною 32 та нижньою частиною 34. Перші кулачкові елементи 41 передбачено на нижній частині 34. У верхній частині 32 передбачено верхню стінку 35. Внутрішній елемент 30 має частину, розташовану між внутрішньою гільзою 26 та зовнішньою гільзою 27. У наведеному прикладі нижня частина 34, зокрема, перші кулачкові 4 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 елементи 41 внутрішнього елемента 30 розташовуються між внутрішньою гільзою 26 та зовнішньою гільзою 27. Зокрема, внутрішня гільза 26 з'єднується з зовнішньою гільзою 27, зокрема, з першою гільзою 27а, таким чином, що утворюється принаймні один подовжній наскрізний отвір 28 між внутрішньою гільзою 26 та зовнішньою гільзою 27 для проходження частин 34, 41 внутрішнього елемента 30. Далі для стислості робиться посилання лише на подовжні наскрізні отвори. Внутрішня гільза 26 з'єднується з зовнішньою гільзою 27 за допомогою фланця 29. Фланець 29 включає певну кількість з'єднувальних елементів 29а, розташованих на кутовій відстані один від одного, для утворення подовжніх наскрізних отворів 28. З'єднувальні елементи 29 простягаються поперек напрямку простягання внутрішньої та зовнішньої гільз 26, 27'. Як передбачалося вище, з'єднувальні елементи 29а діють на внутрішній елемент 30, коли внутрішній елемент 30 відгвинчується під час першого відкривання, таким чином, що розгвинчувальне обертання нарізного зовнішнього ковпачка 20 викликає обертання внутрішнього елемента 30 під час першого відкривання. Перші кулачкові елементи 41 виступають крізь подовжні наскрізні отвори 28 таким чином, щоб діяти, після першого відкривання, на другі кулачкові елементи 42 для подовжнього переміщення внутрішнього елемента 30 з першої позиції у другу позицію. Кожен кулачковий елемент 42 включає певну кількість ребер або гребенів, розташованій на кутовій відстані навколо розливального корпусу 60, зокрема, навколо основи нарізної гільзи 61. Нижня частина 34 може бути з'єднана з верхньою частиною 32 за допомогою ламкої частини 36, яка ламається при спробі переміщення внутрішнього елемента 30 назад у першу позицію. Таким чином, будь-яка спроба відновлення першої позиції внутрішнього елемента 30 шляхом тягнення нижньої частини 34 призведе до ламання ламких частин 36 з відокремленням нижньої частини 34 від верхньої частини 32. В альтернативному варіанті ламка частина 36 може бути відсутня. Фіксуючі засоби 50 здатні забезпечувати незворотну фіксацію внутрішнього елемента 30 від подовжнього переміщення відносно нарізного зовнішнього ковпачка 20 у другій позиції, таким чином, щоб внутрішній елемент 30 не міг повертатись у першу позицію. Фіксуючі засоби 50 включають перший фіксуючий елемент 51, передбачений на внутрішньому елементі 30, та другий фіксуючий елемент 52, передбачений на нарізному зовнішньому ковпачку 20. Зокрема, перший фіксуючий елемент 51 передбачено на зовнішній поверхні 30b внутрішнього елемента 30, а другий фіксуючий елемент 52 передбачено на внутрішній поверхні 20а нарізного зовнішнього ковпачка 20. Більш конкретно, другий фіксуючий елемент 52 передбачено на внутрішній поверхні зовнішньої гільзи 27. В альтернативному варіанті перший фіксуючий елемент 51 може бути передбачений на внутрішній поверхні 30а внутрішнього елемента 30, а другий фіксуючий елемент 52 може бути передбачений на зовнішній поверхні внутрішньої гільзи 26. Перший фіксуючий елемент 51 передбачено для взаємодії з другим фіксуючим елементом 52 для фіксації внутрішнього елемента 30 відносно зовнішнього нарізного ковпачка 20 у другій позиції. Перший фіксуючий елемент 51 включає першу зачеплювальну частину 53, а другий фіксуючий елемент 52 включає другу зачеплювальну частину 54. Принаймні одна з - поміж першої та другої зачеплювальних частин 53, 54 може піддаватися пружному навантаженню, як у прикладі другої зачеплювальної частини 54, яка піддається внутрішньому пружному навантаженню у напрямку першої зачеплювальної частини 53. У першій позиції перша зачеплювальна частина 53 розташовується під другою зачеплювальною частиною 54. Під час подовжнього переміщення внутрішнього елемента 30 з першої позиції у другу позицію перша зачеплювальна частина 53 зачеплюється з другою зачеплювальною частиною 54 таким чином, що друга зачеплювальна частина 54, завдяки її пружності, рухається від першої зачеплювальної частини 53, а перша зачеплювальна частина 53 проходить через другу зачеплювальну частину 54 таким чином, щоб у другій позиції перша зачеплювальна частина 53 розташовувалася над другою зачеплювальною частиною 54. У цій конфігурації друга зачеплювальна частина 54 спирається на нижню опорну частина 53а першої зачеплювальної частини 53, таким чином, запобігаючи будь-якому переміщенню донизу першої зачеплювальної частини 53, а отже, і внутрішнього елемента 30. Згідно з варіантом втілення, перша зачеплювальна частина 53 являє собою кільцеве ребро, яке простягається по окружності навколо внутрішнього елемента 30, а друга зачеплювальна частина 54 включає підданий внутрішньому пружному навантаженню виступ. 5 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 Нарізний зовнішній ковпачок 20 є сконфігурованим таким чином, що бокова частина 31 внутрішнього елемента 30 є видимою у другій позиції. Це дає користувачеві підтвердження того, що перше відкривання кришки з контролем першого відкривання 1 відбулося. Зокрема, бокова частина 31 є видимою лише у другій позиції, тоді, як у першій позиції бокова частина 31 є прихованою, у представленому прикладі - нарізним зовнішнім ковпачком 20. Нарізний зовнішній ковпачок 20 має отвір 70, розташований таким чином, що бокова частина 31 внутрішнього елемента 30 виступає з отвору 70 у другій позиції, і, таким чином, є видимою у другій позиції. Зокрема, отвір 70 має вісь, співвісну осі Х-Х кришки 1. Слід зазначити, що у першій позиції додаткова бокова частина внутрішнього елемента 30 може бути видимою, за умови, що ця додаткова бокова частина відрізняється від бокової частини 31, яка стає видимою у другій позиції. Зокрема, внутрішній елемент 30 має верхню окружну частину 32, яка виступає з отвору 70 у другій позиції, і, таким чином, є видимою у другій позиції. Як зазначено вище, верхня окружна частина 32 може бути видимою також у першій позиції, а не лише у другій позиції. У цьому разі верхня окружна частина 32 має першу частину та другу частину, подовжньо зміщені від першої частини, таким чином, що, завдяки подовжньому переміщенню внутрішнього елемента 30, у першій позиції перша частина є видимою, а друга частина є прихованою, тоді, як у другій позиції друга частина виступає з отвору 70, таким чином, що і перша, і друга частини є видимими. Крім того, це дає користувачеві підтвердження, що перше відкривання кришки з контролем першого відкривання 1 відбулося. Нарізний зовнішній ковпачок 20 має принаймні частково прозору частину 21, сконфігуровану таким чином, що бокова частина 31 внутрішнього елемента 30 є видимою у другій позиції через принаймні частково прозору частину 21. Нарізний зовнішній ковпачок 20 включає нижню частину 22 та верхню частину 23, зафіксовані від обертального та подовжнього переміщення на нижній частині 22. Отвір 70 утворено як верхній отвір нижньої частини 22. Як показано на фігурах, верхня частина 23 має принаймні частково прозору частину 21. Однак принаймні частково прозора частина 21 також може бути передбачена на нижній частині 22. Верхня частина 23 є кришкою, яка включає верхню стінку 24 та кільцеву гільзу 25, яка простягається від верхньої стінки 24 до нижнього краю 25а. У цьому разі принаймні частина кільцевої гільзи 25 є прозорою, тому бокова частина 31 внутрішнього елемента 30 є видимою у другій позиції. Верхня стінка 24 в оптимальному варіанті є прозорою. В альтернативному варіанті верхня стінка 24 може бути непрозорою або частково непрозорою. Кільцева гільза 25 є прозорою. Нарізний зовнішній ковпачок 20 включає фіксуючі засоби 80 для фіксації нижньої частини 22 з верхньою частиною 23 з виключенням обертального та подовжнього переміщення. Фіксуючі засоби 80 включають перші фіксуючі елементи 81, передбачені на верхній частині 23, та другі фіксуючі елементи 82, передбачені на нижній частині 22, що взаємодіють з першими фіксуючими елементами 81. Перші фіксуючі елементи 81 включають гакові елементи 81а та пальцеві елементи 81b, в оптимальному варіанті сполучені ламкою частиною 83 з кільцевою гільзою 25. Другі фіксуючі елементи 82 включають певну кількість з'єднувальних елементів 27d фланця 27с, що з'єднує дві гільзи 27а, 27b. Гакові елементи 81а та пальцеві елементи 81b взаємодіють з відповідними з'єднувальними елементами 27d для фіксації від обертального та подовжнього переміщення нижньої частини 23 та верхньої частини 22 нарізного зовнішнього ковпачка 20. Частина внутрішнього елемента 30 розташовується між внутрішньою гільзою 26 та зовнішньою гільзою 27, таким чином, щоб утворювалися подовжні наскрізні отвори 28 між внутрішньою гільзою 26 та зовнішньою гільзою 27 для проходження частин 34, 41 внутрішнього елемента 30. На фігурах 12, 12а та 12b показано кришку з контролем першого відкривання, позначену загальним номером 101 згідно з другим варіантом втілення даного винаходу. Елементи цього варіанта втілення, що відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 100. У цьому варіанті втілення нижня частина 134, зокрема, перші кулачкові елементи 141, мають зуби 141а, які після першого відкривання діють спільно з зубами 142а, пов'язаними з вхідним отвором 11 вмістища 10, такими чином, даючи звуковий сигнал користувачеві, коли кришка відкривається вперше. У наведеному прикладі зуби 142а розташовуються поблизу від відповідного ребра 142, а зуби 141а передбачено на 6 UA 112321 C2 510 15 20 25 30 35 40 45 50 55 60 внутрішній поверхні 130а внутрішнього елемента 130, зокрема, на внутрішній поверхні 130а перших кулачкових елементів 141. На фігурах з 13 по 17 показано кришку з контролем першого відкривання, позначену загальним номером 201 згідно з третім варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 200. У цьому варіанті втілення вмістище 210 є нарізним всередині й має різь 213, передбачену на шийці 212, для зачеплення з різзю 226а нарізного зовнішнього ковпачка 220. Другі кулачкові елементи 242 утворюються на шийці 212 вмістища 10. Верхня частина 223 та нижня частина 222 нарізного зовнішнього ковпачка 220 є звареними між собою, відповідно, на нижньому кінцевому краї 223а верхньої частини 223 та верхньому кінцевому краї 222а нижньої частини 222. В альтернативному варіанті верхня частина 223 та нижня частина 222 можуть бути склеєними. На фігурах з 18 по 21 показано кришку з контролем першого відкривання, позначену загальним номером 301 згідно з четвертим варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 300. У цьому варіанті втілення отвір 370 є верхнім отвором, передбаченим на верхньому кінці нарізного зовнішнього ковпачка 320, і бокова частина 31 внутрішнього елемента 30 виступає з верхнього отвору 370 і, таким чином, є видимою у другій позиції. У цьому разі отвір 370 та виступаюча бокова частина 31 внутрішнього елемента 31 є доступними. Таким чином, для того, щоб перешкодити підробникові у відновленні конфігурації кришки 301, яку вона мала перед першим відкриванням, фіксуючі засоби 50 є пристосованими для ламання при спробі переміщення внутрішнього елемента 30 з другої позиції назад у першу позицію. На фігурах з 22 по 27 показано кришку з контролем першого відкривання, позначену загальним номером 401 згідно з п'ятим варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 400. У цьому варіанті втілення шайба 465 має штир 466 з пазами, передбачений на нижній поверхні 465b шайби 465 і з'єднаний з верхнім отвором 463 розливального носка 463, таким чином, щоб після відгвинчування нарізного зовнішнього ковпачка 420 забезпечувалося запобігання обертанню шайби 465. Перші кулачкові елементи 441 передбачено на верхній поверхні 465 шайби 465. Другі кулачкові елементи 442 передбачено на верхній частині 432 внутрішнього елемента 430, зокрема, на нижній поверхні 435а верхньої стінки 435. Внутрішній елемент 430 також включає брусоподібні елементи 437, які виступають від верхньої стінки 435 і мають спрямовуватись у кільцевий паз 438а, передбачений у гільзі 438, що розпізнає нарізний зовнішній ковпачок 420. На фігурах з 28 по 33 показано кришку з контролем першого відкривання, позначену загальним номером 501 згідно з шостим варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 500. У цьому варіанті втілення внутрішній елемент 530 включає елемент 532, який має форму диска 535 і є оснащеним першими фіксуючими елементами 51. Перші кулачкові елементи 541 передбачено на елементі 534, який має форму кільцевої гільзи з верхньою частиною 534а та нижньою частиною 534b. Нижня частина 534b має перші кулачкові елементи 541, тоді, як верхня частина 534а зачеплюється з диском 535, коли диск 535 перебуває у першій позиції перед першим відкриванням. Коли кришка 1 відкривається вперше, елемент 534 та диск 535 переміщуються у подовжньому напрямку, доки диск 535 не фіксується у другій позиції. У цій конфігурації подальше обертання нарізного зовнішнього ковпачка 20 викликає розчеплення перших кулачкових елементів 541 з другими кулачковими елементами 42, таким чином, що елемент 534 може повернутись у позицію, яку він мав перед першим відкриванням. В альтернативному варіанті втілення з фігур 32 та 33 диск 535 та елемент 534 є відлитими суцільно, і диск 535 прикріплюється до елемента 534 за допомогою ламких частин 536, які ламаються, коли диск 535 з елементом 534 перебувають у позиції під час складання кришки 501. При натисканні на диск 535 ламкі частини 536 ламаються, і, таким чином, диск 535 відокремлюється від елемента 534 і може діяти, як описано вище. На фігурах з 34 по 38 показано кришку з контролем першого відкривання, позначену загальним номером 601, згідно з сьомим варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 600. У цьому варіанті втілення нижня частина 622 має прозору частину 621, тоді, як решта є непрозорою. Прозора частина 621 може бути вікном або наскрізним отвором. У цьому разі бокова частина 631 внутрішнього елемента 630, яка є видимою у другій позиції, має знак або напис, такий, як "ВІДКРИТО", що дає користувачеві 7 UA 112321 C2 5 10 15 20 25 30 35 40 45 підтвердження того, що перше відкривання кришки з контролем першого відкривання 601 відбулося. На фігурах з 39 по 43, показано кришку з контролем першого відкривання, позначену загальним номером 701, згідно з восьмим варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 700. У цьому варіанті втілення нарізний зовнішній ковпачок 720 має форму гільзи, що має різь 726а, передбачену на внутрішній поверхні 720а гільзи 720. Внутрішній елемент 730 має перші фіксуючі елементи 751 та перші кулачкові елементи 741, вмістище 710 має другі кулачкові елементи 742, які є суцільно сформованими на вхідному отворі 711а і розташовуються над різзю 713, також суцільно сформованою на вхідному отворі 711. Нарізний зовнішній ковпачок 720 має другі фіксуючі елементи 752, призначені для взаємодії з першими фіксуючими елементами 751 для фіксації внутрішнього елемента 730 у другій позиції. В оптимальному варіанті внутрішній елемент 730 включає верхню частину 732 та нижню частину 734, з'єднані ламкими елементами 736. На фігурах з 44 по 46, показано кришку з контролем першого відкривання, позначену загальним номером 801 згідно з дев'ятим варіантом втілення даного винаходу. Елементи цього варіанта втілення, які відповідають елементам першого варіанта втілення, позначаються такими самими номерами, збільшеними на 800. У цьому варіанті втілення перший другі кулачкові елементи 842 передбачено на кільцевому елементі 845, посадженому на вхідний отвір 811 шийки 812 вмістища 810. Кільцевий елемент 845 має різь 813 для зачеплення з різзю 826а нарізного зовнішнього ковпачка 820. Кільцевий елемент 845 включає кріпильні засоби 846, які зачеплюються з кріпильними засобами 814, передбаченими на вхідному отворі 811, для фіксації кільцевого елемента 845 на вхідному отворі 811 з виключенням обертального та осьового переміщення. У наведеному прикладі кріпильні засоби 846 включають ребра 846а та кільцевий виступ 846b, а кріпильні засоби 814 включають гребені 814а та кільцеве гніздо 814b, ребра 846а, які зачеплюються за гребені 814а, та кільцевий виступ 846b, який зачеплюється за кільцеве гніздо 814b. Внутрішній елемент 830 передбачено у нарізному зовнішньому ковпачку 820. Спосіб, у який було описано винахід, жодним чином не передбачає обмеження його функціонування та втілення. Як стане очевидним, кришка згідно з даним винаходом, дозволяє досягти передбачених цілей. Крім того, представлена кришка поєднує переваги простого й дешевого виготовлення з міцністю та простотою у використанні та поводженні. Для спеціаліста у даній галузі стане очевидним, що існує можливість численних змін та варіантів описаних вище конструкцій для відповідності випадковим і конкретним потребам. Наприклад, якщо це не диктується очевидними технічними обмеженнями, будь-яка особливість, описана в оптимальному варіанті втілення, може бути використана в іншому варіанті втілення, з відповідними пристосуваннями. Подібним чином послідовність компонентів кришки може бути розірвана у будь-який спосіб за умови, що це не спричиняє зміни у функціонуванні відповідного компонента. Крім того, описані вище частини, що мають кільцеву, циліндричну форму, можуть набувати певної конічності згідно з технологічними вимогами. Усі зміни охоплюються обсягом винаходу, який визначається представленою нижче формулою винаходу. ФОРМУЛА ВИНАХОДУ 50 55 1. Кришка з контролем першого відкривання (1) для закривання вхідного отвору (11) вмістища (10), яке має вхідний отвір (11), причому кришка з контролем першого відкривання (1) простягається у подовжньому напрямку (Х-Х) і включає: нарізний зовнішній ковпачок (20), який має різь (26а) для зачеплення з різзю (13), пов'язаною з вмістищем (10), внутрішній елемент (30), який подовжньо переміщується відносно вищезгаданих нарізного зовнішнього ковпачка (20) та вмістища (10) з першої позиції, яка відповідає позиції перед першим відкриванням, у другу позицію, яка у подовжньому напрямку є вищою за вищезгадану першу позицію відносно вмістища (10), причому вищезгадана друга позиція відповідає позиції після першого відкривання, 8 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 60 кулачкові засоби (40) для викликання подовжнього переміщення вищезгаданого внутрішнього елемента (30) відносно вищезгаданих нарізного зовнішнього ковпачка (20) та вмістища (10) після першого відкривання, фіксуючі засоби (50) для незворотної фіксації вищезгаданого внутрішнього елемента (30) від подовжнього переміщення відносно вищезгаданого нарізного зовнішнього ковпачка (20) у вищезгаданій другій позиції після першого відкривання, таким чином, щоб вищезгаданий внутрішній елемент (30) не міг повертатись у першу позицію, причому вищезгаданий нарізний зовнішній ковпачок (20) включає отвір (70) і/або принаймні частково прозору частину (21), через які бокова частина (31) вищезгаданого внутрішнього елемента (30) є видимою у вищезгаданій другій позиції. 2. Кришка з контролем першого відкривання (1) за п. 1, яка відрізняється тим, що вищезгаданий нарізний зовнішній ковпачок (20) має отвір (70), вищезгадана бокова частина (31) внутрішнього елемента (30) виступає з вищезгаданого отвору (70) у вищезгаданій другій позиції і, таким чином, є видимою у вищезгаданій другій позиції. 3. Кришка з контролем першого відкривання (1) за одним з пп. 1 або 2, яка відрізняється тим, що вищезгаданий внутрішній елемент (30) включає верхню окружну частину (32), причому вищезгадана верхня окружна частина (32) виступає з вищезгаданого отвору у вищезгаданій другій позиції і, таким чином, є видимою у вищезгаданій другій позиції. 4. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-3, яка відрізняється тим, що вищезгаданий нарізний зовнішній ковпачок (20) має принаймні частково прозору частину (21), сконфігуровану таким чином, що вищезгадана бокова частина (31) внутрішнього елемента (30) є видимою у вищезгаданій другій позиції через вищезгадану принаймні частково прозору частину (21). 5. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-4, яка відрізняється тим, що вищезгаданий нарізний зовнішній ковпачок (20) включає нижню частину (22) та верхню частину (23), причому вищезгадана верхня частина (23) є зафіксованою від обертального та подовжнього переміщення на вищезгаданій нижній частині (22), вищезгадана верхня частина (23) має вищезгадану принаймні частково прозору частину (21). 6. Кришка з контролем першого відкривання (1) за п. 5, яка відрізняється тим, що вищезгадана верхня частина (23) включає верхню стінку (24) та кільцеву гільзу (25), яка простягається від вищезгаданої верхньої стінки (24), причому принаймні частина вищезгаданої кільцевої гільзи (25) є прозорою. 7. Кришка з контролем першого відкривання (1) за п. 6, яка відрізняється тим, що вищезгадана верхня стінка (24) та вищезгадана кільцева гільза (25) є прозорими. 8. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-7, яка відрізняється тим, що вищезгадані фіксуючі засоби (50) є пристосованими для ламання при спробі переміщення внутрішнього елемента (30) з другої позиції назад у першу позицію. 9. Кришка з контролем першого відкривання (1) за п. 8, яка відрізняється тим, що вищезгадані фіксуючі засоби (50) включають перший фіксуючий елемент (51), передбачений на вищезгаданому внутрішньому елементі (30), та другий фіксуючий елемент (52), передбачений на вищезгаданому нарізному зовнішньому ковпачку (20). 10. Кришка з контролем першого відкривання (1) за п. 9, яка відрізняється тим, що вищезгаданий перший фіксуючий елемент (51) передбачено на зовнішній поверхні вищезгаданого внутрішнього елемента (30), і вищезгаданий другий фіксуючий елемент (52) передбачено на внутрішній поверхні вищезгаданого зовнішнього нарізного ковпачка (20), причому вищезгаданий перший фіксуючий елемент (51) передбачено для взаємодії з вищезгаданим другим фіксуючим елементом (52) для фіксації вищезгаданого внутрішнього елемента (30) відносно вищезгаданого нарізного зовнішнього ковпачка (20) у вищезгаданій другій позиції. 11. Кришка з контролем першого відкривання (1) за одним з пп. 9 або 10, яка відрізняється тим, що вищезгаданий перший фіксуючий елемент (51) включає першу зачеплювальну частину (53), і вищезгаданий другий фіксуючий елемент (52) включає другу зачеплювальну частину (54), причому принаймні одна з-поміж першої та другої зачеплювальних частин (53, 54) піддаються пружному навантаженню у напрямку іншої зачеплювальної частини. 12. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-11, яка відрізняється тим, що після першого відкривання вищезгаданий нарізний зовнішній ковпачок (20) діє на вищезгаданий внутрішній елемент (30), таким чином, щорозгвинчувальне обертання вищезгаданого нарізного зовнішнього ковпачка (20) викликає обертання вищезгаданого внутрішнього елемента (30). 9 UA 112321 C2 5 10 15 20 25 30 35 40 45 50 55 13. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-12, яка відрізняється тим, що вищезгадані кулачкові засоби (40) здатні перетворювати, після першого відкривання, розгвинчувальне обертання вищезгаданого нарізного зовнішнього ковпачка (20) на подовжнє переміщення вищезгаданого внутрішнього елемента (30) з вищезгаданої першої нижньої позиції у вищезгадану другу верхню позицію. 14. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-13, яка відрізняється тим, що вищезгадані кулачкові засоби (40) включають принаймні один перший кулачковий елемент (41), передбачений на вищезгаданому внутрішньому елементі (30), та принаймні один другий кулачковий елемент (42), пов'язаний з вхідним отвором (11) вмістища (10). 15. Кришка з контролем першого відкривання (1) за п. 14, яка відрізняється тим, що вищезгаданий принаймні один перший кулачковий елемент (41) передбачено таким чином, щоб діяти на вищезгаданий принаймні один другий елемент (42) для переміщення вищезгаданого внутрішнього елемента (30) у подовжньому напрямку з вищезгаданої першої позиції у вищезгадану другу позицію. 16. Кришка з контролем першого відкривання (1) за одним з пп. 14 або 15, яка відрізняється тим, що вищезгаданий внутрішній елемент (30) включає кільцевий елемент (33), який подовжньо простягається між верхньою частиною (32) та нижньою частиною (34), причому вищезгаданий принаймні один перший кулачковий елемент (41) передбачено на вищезгаданій нижній частині (34). 17. Кришка з контролем першого відкривання (1) за п. 16, яка відрізняється тим, що вищезгадана нижня частина (34), яка має вищезгаданий принаймні один перший кулачковий елемент (41), з'єднується з вищезгаданою верхньою частиною (32) за допомогою ламкої частини (36), яка ламається при спробі повернення внутрішнього елемента (30) у першу позицію. 18. Кришка з контролем першого відкривання (1) за будь-яким з пп. 1-16, яка відрізняється тим, що: вищезгаданий нарізний зовнішній ковпачок (20) включає внутрішню гільзу (26) та зовнішню гільзу (27), вищезгадана зовнішня гільза (27) з'єднується з вищезгаданою внутрішньою гільзою (26), вищезгадана внутрішня гільза (26) має різь (26а) для зачеплення з різзю (13), пов'язаною з вхідним отвором (11) вмістища (10), частина вищезгаданого внутрішнього елемента (30) розташовується між вищезгаданою внутрішньою гільзою (26) та вищезгаданою зовнішньою гільзою (27). 19. Кришка з контролем першого відкривання (1) за п. 18, яка відрізняється тим, що вищезгадана внутрішня гільза (26) з'єднується з вищезгаданою зовнішньою гільзою (27), таким чином, щоб утворювався принаймні один подовжній наскрізний отвір (28) між вищезгаданою внутрішньою гільзою (26) та вищезгаданою зовнішньою гільзою (27) для проходження частин (34, 41) вищезгаданого внутрішнього елемента (30). 20. Кришка з контролем першого відкривання (1) за п. 19, яка відрізняється тим, що вищезгадана внутрішня гільза (26) з'єднується з вищезгаданою зовнішньою гільзою (27) за допомогою фланця (29), причому вищезгаданий фланець (29) включає певну кількість з'єднувальних елементів (29а), розташованих на кутовій відстані один від одного, для утворення вищезгаданого принаймні одного подовжнього наскрізного отвору (28). 21. Кришка з контролем першого відкривання (1) за п. 20, яка відрізняється тим, що вищезгаданий внутрішній елемент (30) включає кільцевий елемент (33), який подовжньо простягається від верхньої частини (32) до нижньої частини (34), вищезгадані кулачкові засоби (40) включають перші кулачкові елементи (41), передбачені на вищезгаданій нижній частині (34), та другі кулачкові елементи (42), пов'язані з вхідним отвором (11) вмістища (10), вищезгадані перші кулачкові елементи (41) виступають крізь вищезгадані подовжні наскрізні отвори (28) таким чином, щоб діяти, після першого відкривання, на вищезгадані другі кулачкові елементи (42) для переміщення вищезгаданого внутрішнього елемента (30) у подовжньому напрямку з вищезгаданої першої позиції у вищезгадану другу позицію. 22. Кришка з контролем першого відкривання (1) за будь-яким з пп. 18-21, яка відрізняється тим, що різь (26а) вищезгаданої внутрішньої гільзи (26) є радіально зміщеною всередину відносно вищезгаданих кулачкових засобів (40). 10 UA 112321 C2 11 UA 112321 C2 12 UA 112321 C2 13 UA 112321 C2 14 UA 112321 C2 15 UA 112321 C2 16 UA 112321 C2 17 UA 112321 C2 18 UA 112321 C2 19 UA 112321 C2 20 UA 112321 C2 21 UA 112321 C2 22 UA 112321 C2 23 UA 112321 C2 24 UA 112321 C2 25 UA 112321 C2 26 UA 112321 C2 27 UA 112321 C2 28
