Військова фільтрувальна станція

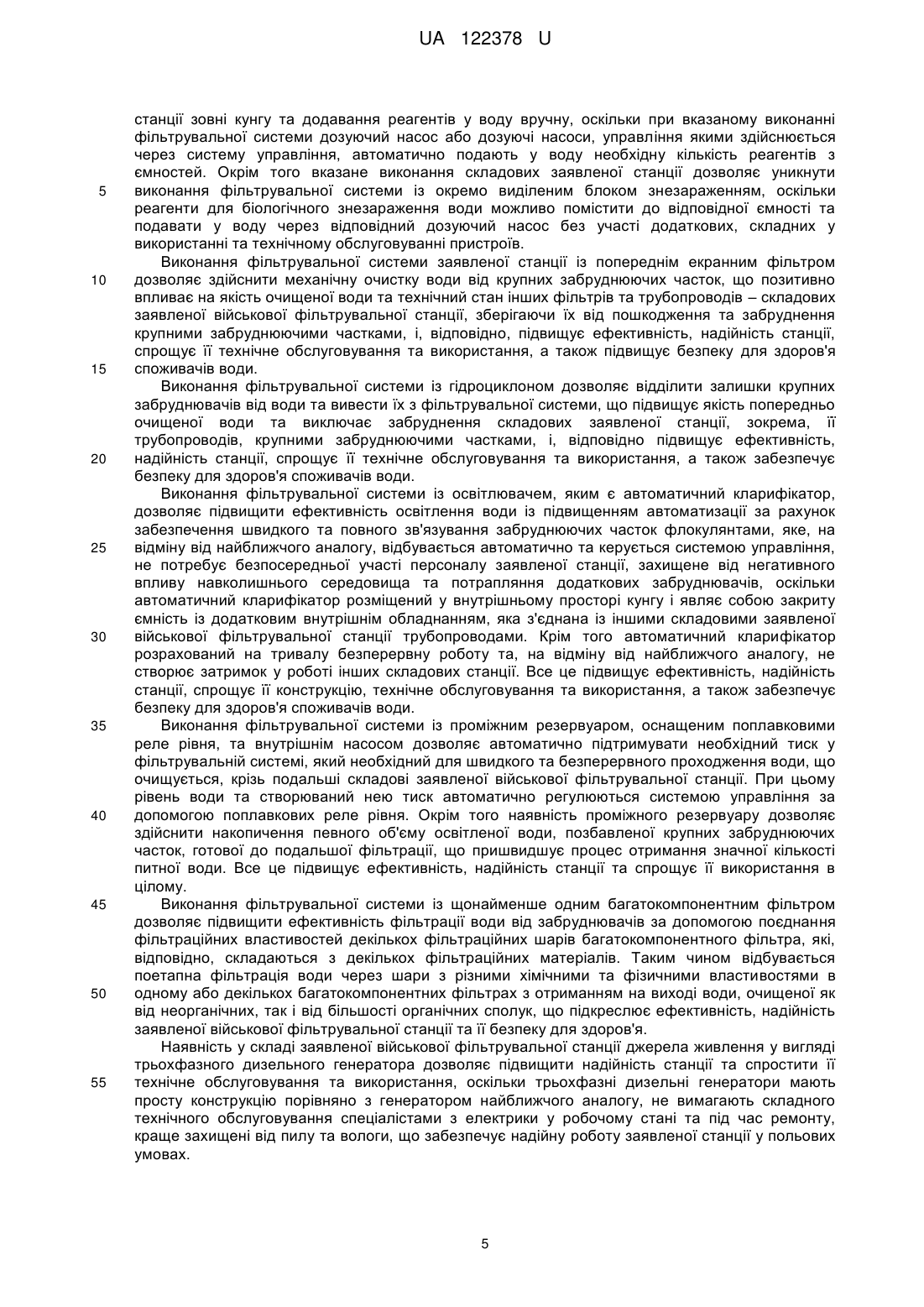

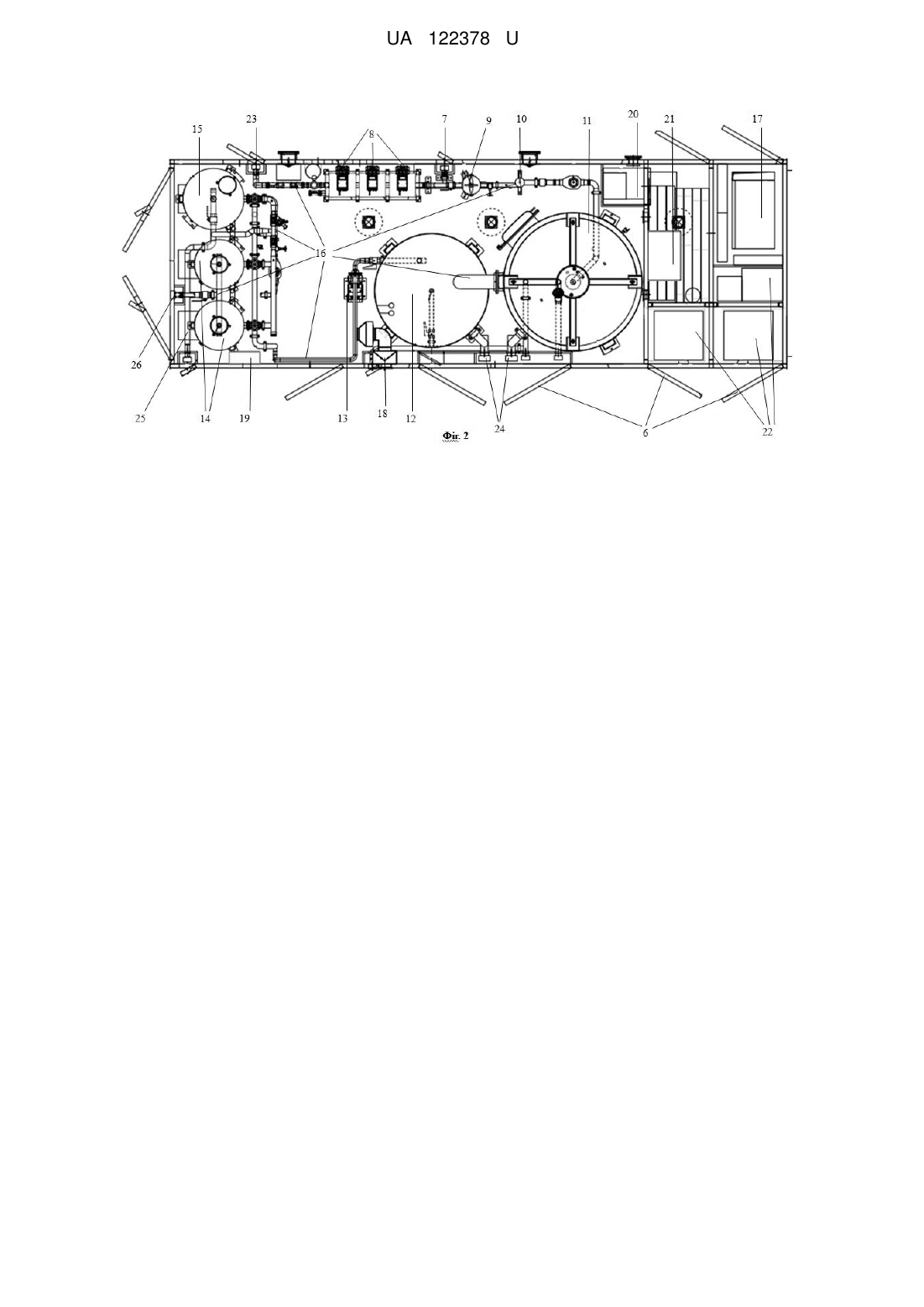

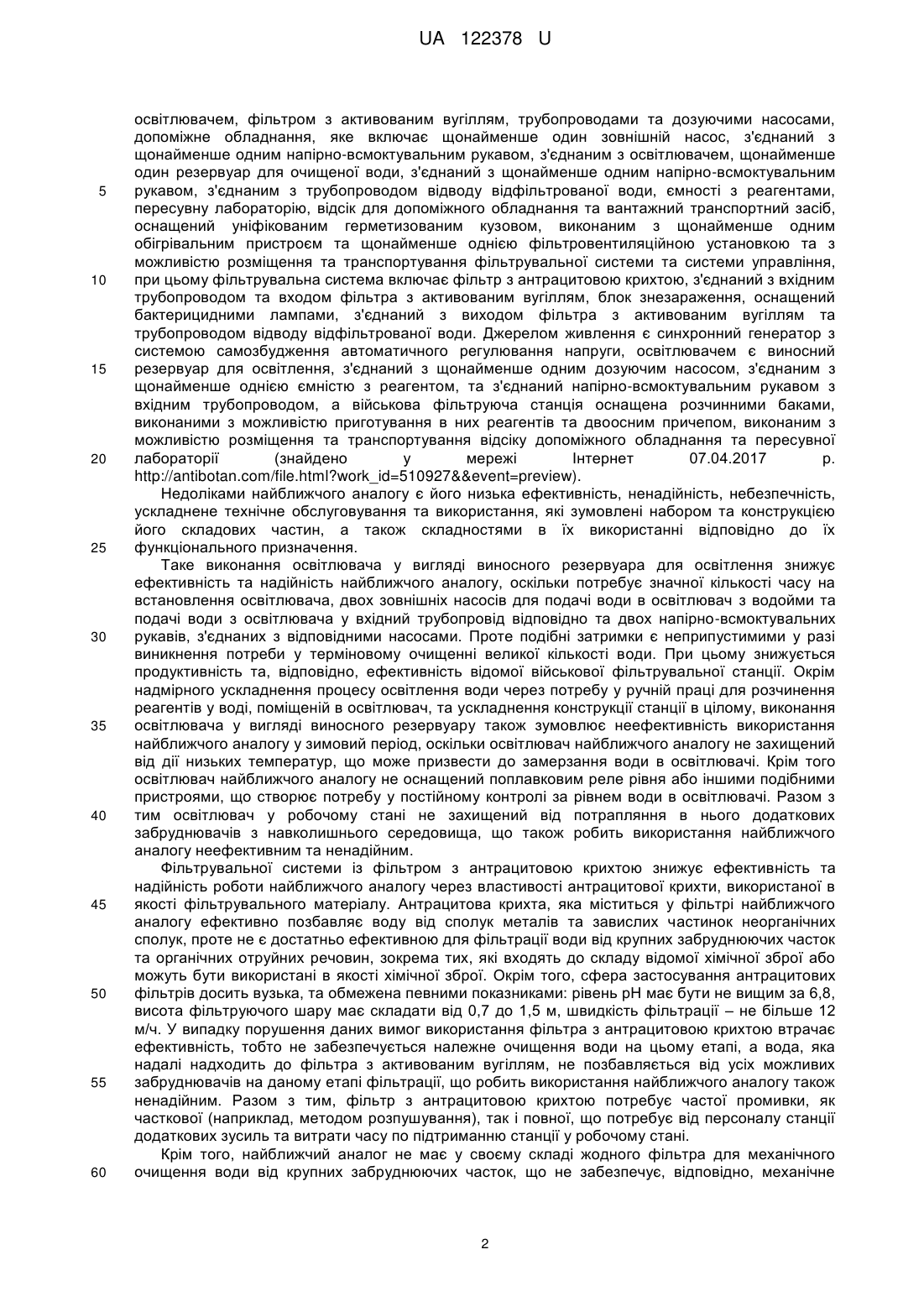

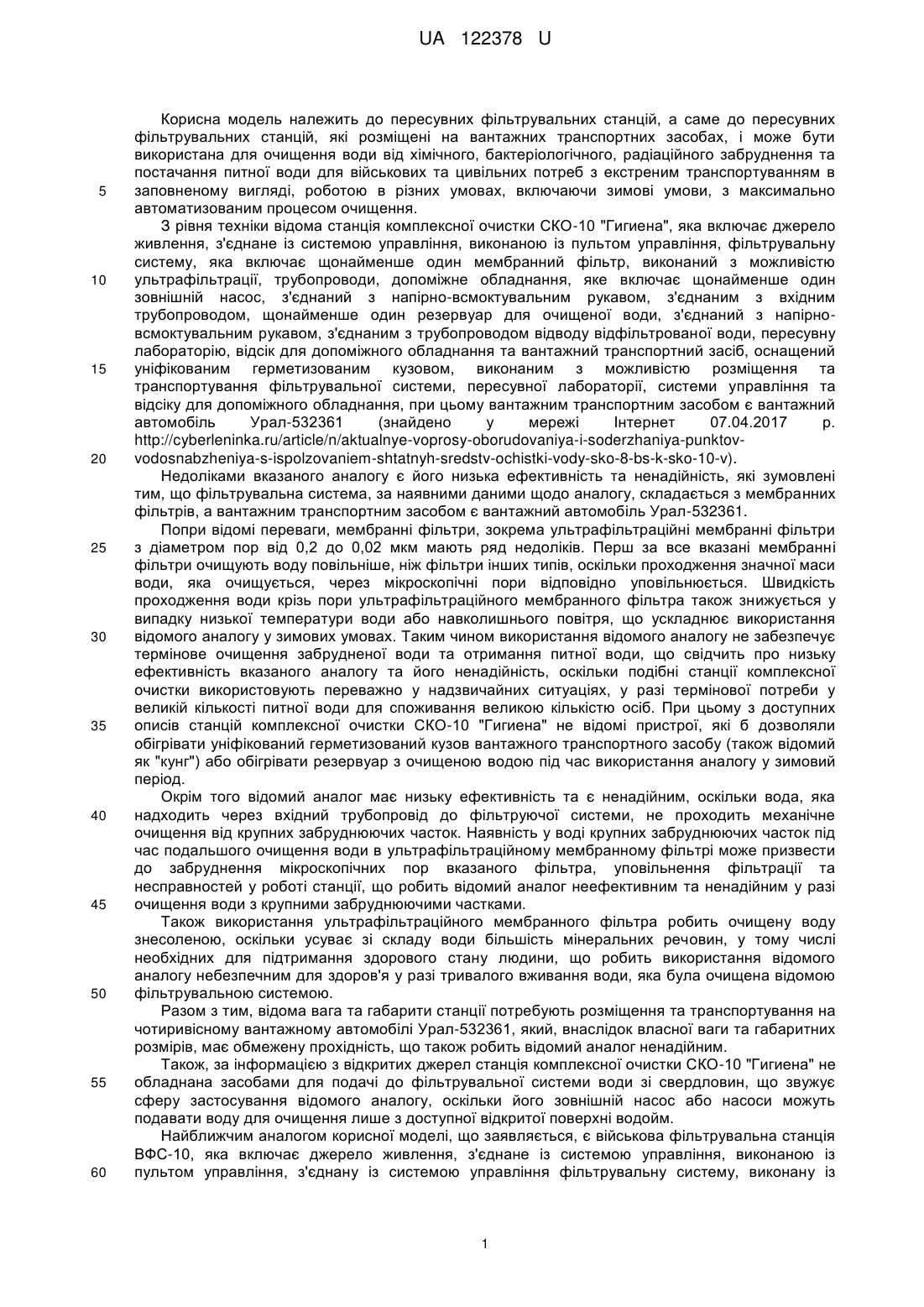

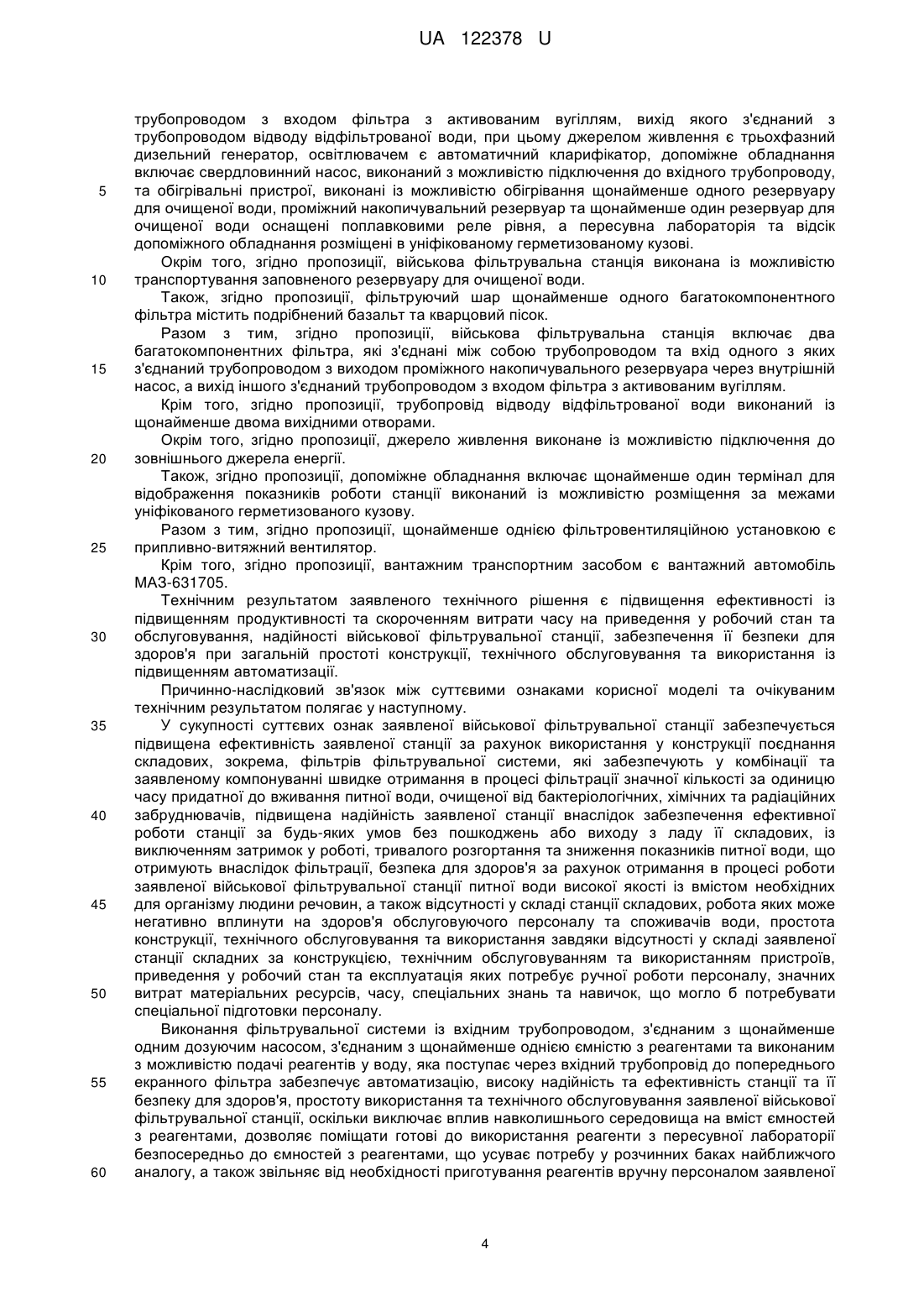

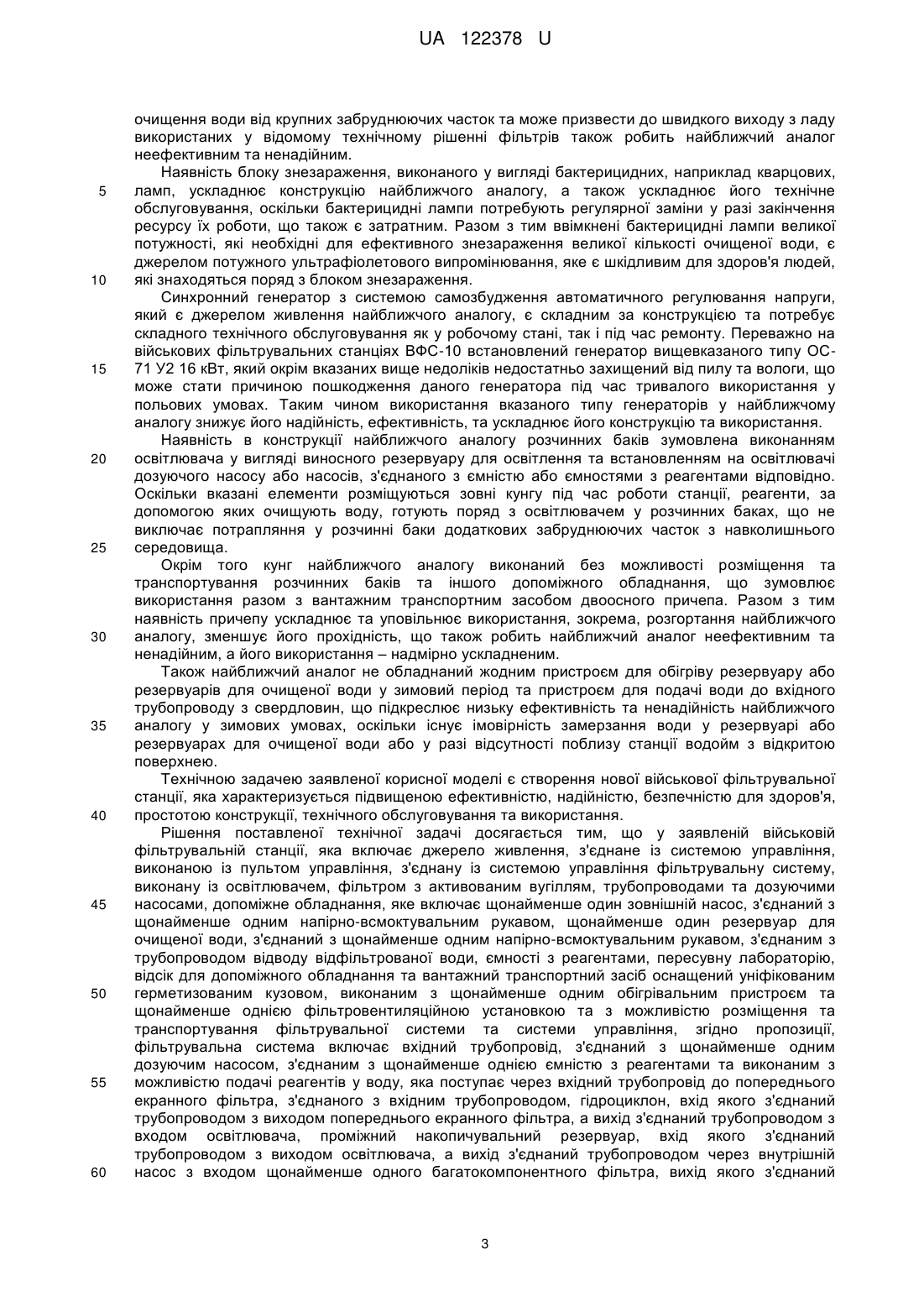

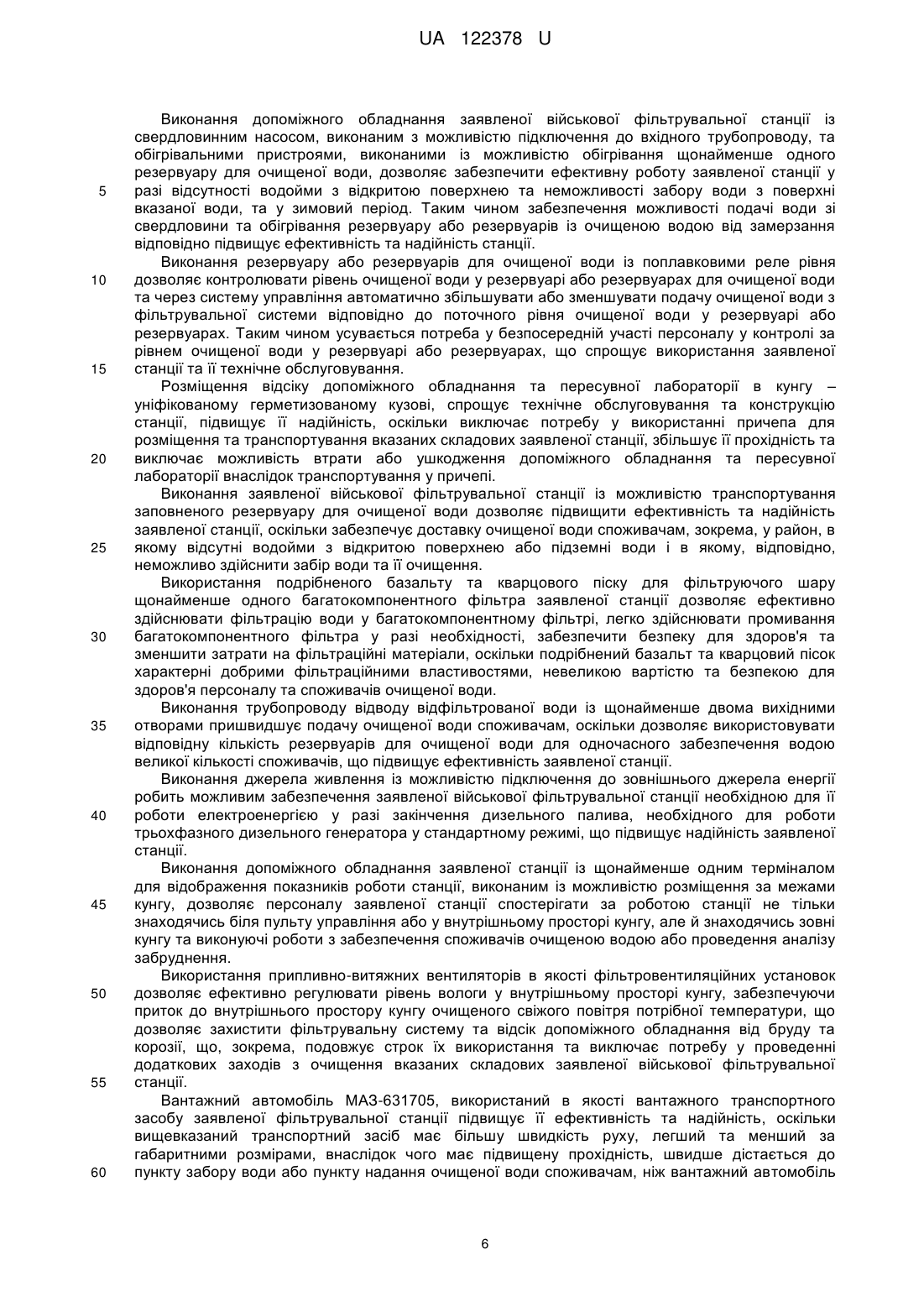

Реферат: Військова фільтрувальна станція містить джерело живлення, з'єднане із системою управління, виконаною із пультом управління, з'єднану із системою управління фільтрувальну систему, виконану з освітлювачем, фільтром з активованим вугіллям, трубопроводами та дозуючими насосами, допоміжне обладнання, яке включає щонайменше один зовнішній насос, з'єднаний із щонайменше одним напірно-всмоктувальним рукавом, щонайменше один резервуар для очищеної води, з'єднаний із щонайменше одним напірно-всмоктувальним рукавом, з'єднаним з трубопроводом відводу відфільтрованої води, ємності з реагентами, пересувну лабораторію, відсік для допоміжного обладнання та вантажний транспортний засіб, оснащений уніфікованим герметизованим кузовом, виконаним з щонайменше одним обігрівальним пристроєм та щонайменше однією фільтровентиляційною установкою та з можливістю розміщення та транспортування фільтрувальної системи та системи управління. Фільтрувальна система містить вхідний трубопровід, з'єднаний з щонайменше одним дозуючим насосом, з'єднаним з щонайменше однією ємністю з реагентами та виконаним з можливістю подачі реагентів у воду, яка надходить через вхідний трубопровід до попереднього екранного фільтра, з'єднаного з вхідним трубопроводом, гідроциклон, вхід якого з'єднаний трубопроводом з виходом попереднього екранного фільтра, а вихід з'єднаний трубопроводом з входом освітлювача, проміжний накопичувальний резервуар, вхід якого з'єднаний трубопроводом з виходом освітлювача, а вихід з'єднаний трубопроводом через внутрішній насос з входом щонайменше одного багатокомпонентного фільтра, вихід якого з'єднаний трубопроводом з входом фільтра з активованим вугіллям, вихід якого з'єднаний з трубопроводом відводу відфільтрованої води, при цьому джерелом живлення є трифазний дизельний генератор, освітлювачем є автоматичний кларифікатор, допоміжне обладнання включає свердловинний насос, виконаний з можливістю підключення до вхідного трубопроводу, та обігрівальні пристрої, виконані із можливістю обігрівання щонайменше одного резервуара для очищеної води, проміжний накопичувальний резервуар та щонайменше один резервуар для очищеної води оснащені поплавковими реле рівня, а пересувна лабораторія та відсік допоміжного обладнання розміщені в уніфікованому герметизованому кузові. UA 122378 U (12) UA 122378 U UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пересувних фільтрувальних станцій, а саме до пересувних фільтрувальних станцій, які розміщені на вантажних транспортних засобах, і може бути використана для очищення води від хімічного, бактеріологічного, радіаційного забруднення та постачання питної води для військових та цивільних потреб з екстреним транспортуванням в заповненому вигляді, роботою в різних умовах, включаючи зимові умови, з максимально автоматизованим процесом очищення. З рівня техніки відома станція комплексної очистки СКО-10 "Гигиена", яка включає джерело живлення, з'єднане із системою управління, виконаною із пультом управління, фільтрувальну систему, яка включає щонайменше один мембранний фільтр, виконаний з можливістю ультрафільтрації, трубопроводи, допоміжне обладнання, яке включає щонайменше один зовнішній насос, з'єднаний з напірно-всмоктувальним рукавом, з'єднаним з вхідним трубопроводом, щонайменше один резервуар для очищеної води, з'єднаний з напірновсмоктувальним рукавом, з'єднаним з трубопроводом відводу відфільтрованої води, пересувну лабораторію, відсік для допоміжного обладнання та вантажний транспортний засіб, оснащений уніфікованим герметизованим кузовом, виконаним з можливістю розміщення та транспортування фільтрувальної системи, пересувної лабораторії, системи управління та відсіку для допоміжного обладнання, при цьому вантажним транспортним засобом є вантажний автомобіль Урал-532361 (знайдено у мережі Інтернет 07.04.2017 р. http://cyberleninka.ru/article/n/aktualnye-voprosy-oborudovaniya-i-soderzhaniya-punktovvodosnabzheniya-s-ispolzovaniem-shtatnyh-sredstv-ochistki-vody-sko-8-bs-k-sko-10-v). Недоліками вказаного аналогу є його низька ефективність та ненадійність, які зумовлені тим, що фільтрувальна система, за наявними даними щодо аналогу, складається з мембранних фільтрів, а вантажним транспортним засобом є вантажний автомобіль Урал-532361. Попри відомі переваги, мембранні фільтри, зокрема ультрафільтраційні мембранні фільтри з діаметром пор від 0,2 до 0,02 мкм мають ряд недоліків. Перш за все вказані мембранні фільтри очищують воду повільніше, ніж фільтри інших типів, оскільки проходження значної маси води, яка очищується, через мікроскопічні пори відповідно уповільнюється. Швидкість проходження води крізь пори ультрафільтраційного мембранного фільтра також знижується у випадку низької температури води або навколишнього повітря, що ускладнює використання відомого аналогу у зимових умовах. Таким чином використання відомого аналогу не забезпечує термінове очищення забрудненої води та отримання питної води, що свідчить про низьку ефективність вказаного аналогу та його ненадійність, оскільки подібні станції комплексної очистки використовують переважно у надзвичайних ситуаціях, у разі термінової потреби у великій кількості питної води для споживання великою кількістю осіб. При цьому з доступних описів станцій комплексної очистки СКО-10 "Гигиена" не відомі пристрої, які б дозволяли обігрівати уніфікований герметизований кузов вантажного транспортного засобу (також відомий як "кунг") або обігрівати резервуар з очищеною водою під час використання аналогу у зимовий період. Окрім того відомий аналог має низьку ефективність та є ненадійним, оскільки вода, яка надходить через вхідний трубопровід до фільтруючої системи, не проходить механічне очищення від крупних забруднюючих часток. Наявність у воді крупних забруднюючих часток під час подальшого очищення води в ультрафільтраційному мембранному фільтрі може призвести до забруднення мікроскопічних пор вказаного фільтра, уповільнення фільтрації та несправностей у роботі станції, що робить відомий аналог неефективним та ненадійним у разі очищення води з крупними забруднюючими частками. Також використання ультрафільтраційного мембранного фільтра робить очищену воду знесоленою, оскільки усуває зі складу води більшість мінеральних речовин, у тому числі необхідних для підтримання здорового стану людини, що робить використання відомого аналогу небезпечним для здоров'я у разі тривалого вживання води, яка була очищена відомою фільтрувальною системою. Разом з тим, відома вага та габарити станції потребують розміщення та транспортування на чотиривісному вантажному автомобілі Урал-532361, який, внаслідок власної ваги та габаритних розмірів, має обмежену прохідність, що також робить відомий аналог ненадійним. Також, за інформацією з відкритих джерел станція комплексної очистки СКО-10 "Гигиена" не обладнана засобами для подачі до фільтрувальної системи води зі свердловин, що звужує сферу застосування відомого аналогу, оскільки його зовнішній насос або насоси можуть подавати воду для очищення лише з доступної відкритої поверхні водойм. Найближчим аналогом корисної моделі, що заявляється, є військова фільтрувальна станція ВФС-10, яка включає джерело живлення, з'єднане із системою управління, виконаною із пультом управління, з'єднану із системою управління фільтрувальну систему, виконану із 1 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 освітлювачем, фільтром з активованим вугіллям, трубопроводами та дозуючими насосами, допоміжне обладнання, яке включає щонайменше один зовнішній насос, з'єднаний з щонайменше одним напірно-всмоктувальним рукавом, з'єднаним з освітлювачем, щонайменше один резервуар для очищеної води, з'єднаний з щонайменше одним напірно-всмоктувальним рукавом, з'єднаним з трубопроводом відводу відфільтрованої води, ємності з реагентами, пересувну лабораторію, відсік для допоміжного обладнання та вантажний транспортний засіб, оснащений уніфікованим герметизованим кузовом, виконаним з щонайменше одним обігрівальним пристроєм та щонайменше однією фільтровентиляційною установкою та з можливістю розміщення та транспортування фільтрувальної системи та системи управління, при цьому фільтрувальна система включає фільтр з антрацитовою крихтою, з'єднаний з вхідним трубопроводом та входом фільтра з активованим вугіллям, блок знезараження, оснащений бактерицидними лампами, з'єднаний з виходом фільтра з активованим вугіллям та трубопроводом відводу відфільтрованої води. Джерелом живлення є синхронний генератор з системою самозбудження автоматичного регулювання напруги, освітлювачем є виносний резервуар для освітлення, з'єднаний з щонайменше одним дозуючим насосом, з'єднаним з щонайменше однією ємністю з реагентом, та з'єднаний напірно-всмоктувальним рукавом з вхідним трубопроводом, а військова фільтруюча станція оснащена розчинними баками, виконаними з можливістю приготування в них реагентів та двоосним причепом, виконаним з можливістю розміщення та транспортування відсіку допоміжного обладнання та пересувної лабораторії (знайдено у мережі Інтернет 07.04.2017 р. http://antibotan.com/file.html?work_id=510927&&event=preview). Недоліками найближчого аналогу є його низька ефективність, ненадійність, небезпечність, ускладнене технічне обслуговування та використання, які зумовлені набором та конструкцією його складових частин, а також складностями в їх використанні відповідно до їх функціонального призначення. Таке виконання освітлювача у вигляді виносного резервуара для освітлення знижує ефективність та надійність найближчого аналогу, оскільки потребує значної кількості часу на встановлення освітлювача, двох зовнішніх насосів для подачі води в освітлювач з водойми та подачі води з освітлювача у вхідний трубопровід відповідно та двох напірно-всмоктувальних рукавів, з'єднаних з відповідними насосами. Проте подібні затримки є неприпустимими у разі виникнення потреби у терміновому очищенні великої кількості води. При цьому знижується продуктивність та, відповідно, ефективність відомої військової фільтрувальної станції. Окрім надмірного ускладнення процесу освітлення води через потребу у ручній праці для розчинення реагентів у воді, поміщеній в освітлювач, та ускладнення конструкції станції в цілому, виконання освітлювача у вигляді виносного резервуару також зумовлює неефективність використання найближчого аналогу у зимовий період, оскільки освітлювач найближчого аналогу не захищений від дії низьких температур, що може призвести до замерзання води в освітлювачі. Крім того освітлювач найближчого аналогу не оснащений поплавковим реле рівня або іншими подібними пристроями, що створює потребу у постійному контролі за рівнем води в освітлювачі. Разом з тим освітлювач у робочому стані не захищений від потрапляння в нього додаткових забруднювачів з навколишнього середовища, що також робить використання найближчого аналогу неефективним та ненадійним. Фільтрувальної системи із фільтром з антрацитовою крихтою знижує ефективність та надійність роботи найближчого аналогу через властивості антрацитової крихти, використаної в якості фільтрувального матеріалу. Антрацитова крихта, яка міститься у фільтрі найближчого аналогу ефективно позбавляє воду від сполук металів та завислих частинок неорганічних сполук, проте не є достатньо ефективною для фільтрації води від крупних забруднюючих часток та органічних отруйних речовин, зокрема тих, які входять до складу відомої хімічної зброї або можуть бути використані в якості хімічної зброї. Окрім того, сфера застосування антрацитових фільтрів досить вузька, та обмежена певними показниками: рівень pH має бути не вищим за 6,8, висота фільтруючого шару має складати від 0,7 до 1,5 м, швидкість фільтрації – не більше 12 м/ч. У випадку порушення даних вимог використання фільтра з антрацитовою крихтою втрачає ефективність, тобто не забезпечується належне очищення води на цьому етапі, а вода, яка надалі надходить до фільтра з активованим вугіллям, не позбавляється від усіх можливих забруднювачів на даному етапі фільтрації, що робить використання найближчого аналогу також ненадійним. Разом з тим, фільтр з антрацитовою крихтою потребує частої промивки, як часткової (наприклад, методом розпушування), так і повної, що потребує від персоналу станції додаткових зусиль та витрати часу по підтриманню станції у робочому стані. Крім того, найближчий аналог не має у своєму складі жодного фільтра для механічного очищення води від крупних забруднюючих часток, що не забезпечує, відповідно, механічне 2 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 очищення води від крупних забруднюючих часток та може призвести до швидкого виходу з ладу використаних у відомому технічному рішенні фільтрів також робить найближчий аналог неефективним та ненадійним. Наявність блоку знезараження, виконаного у вигляді бактерицидних, наприклад кварцових, ламп, ускладнює конструкцію найближчого аналогу, а також ускладнює його технічне обслуговування, оскільки бактерицидні лампи потребують регулярної заміни у разі закінчення ресурсу їх роботи, що також є затратним. Разом з тим ввімкнені бактерицидні лампи великої потужності, які необхідні для ефективного знезараження великої кількості очищеної води, є джерелом потужного ультрафіолетового випромінювання, яке є шкідливим для здоров'я людей, які знаходяться поряд з блоком знезараження. Синхронний генератор з системою самозбудження автоматичного регулювання напруги, який є джерелом живлення найближчого аналогу, є складним за конструкцією та потребує складного технічного обслуговування як у робочому стані, так і під час ремонту. Переважно на військових фільтрувальних станціях ВФС-10 встановлений генератор вищевказаного типу ОС71 У2 16 кВт, який окрім вказаних вище недоліків недостатньо захищений від пилу та вологи, що може стати причиною пошкодження даного генератора під час тривалого використання у польових умовах. Таким чином використання вказаного типу генераторів у найближчому аналогу знижує його надійність, ефективність, та ускладнює його конструкцію та використання. Наявність в конструкції найближчого аналогу розчинних баків зумовлена виконанням освітлювача у вигляді виносного резервуару для освітлення та встановленням на освітлювачі дозуючого насосу або насосів, з'єднаного з ємністю або ємностями з реагентами відповідно. Оскільки вказані елементи розміщуються зовні кунгу під час роботи станції, реагенти, за допомогою яких очищують воду, готують поряд з освітлювачем у розчинних баках, що не виключає потрапляння у розчинні баки додаткових забруднюючих часток з навколишнього середовища. Окрім того кунг найближчого аналогу виконаний без можливості розміщення та транспортування розчинних баків та іншого допоміжного обладнання, що зумовлює використання разом з вантажним транспортним засобом двоосного причепа. Разом з тим наявність причепу ускладнює та уповільнює використання, зокрема, розгортання найближчого аналогу, зменшує його прохідність, що також робить найближчий аналог неефективним та ненадійним, а його використання – надмірно ускладненим. Також найближчий аналог не обладнаний жодним пристроєм для обігріву резервуару або резервуарів для очищеної води у зимовий період та пристроєм для подачі води до вхідного трубопроводу з свердловин, що підкреслює низьку ефективність та ненадійність найближчого аналогу у зимових умовах, оскільки існує імовірність замерзання води у резервуарі або резервуарах для очищеної води або у разі відсутності поблизу станції водойм з відкритою поверхнею. Технічною задачею заявленої корисної моделі є створення нової військової фільтрувальної станції, яка характеризується підвищеною ефективністю, надійністю, безпечністю для здоров'я, простотою конструкції, технічного обслуговування та використання. Рішення поставленої технічної задачі досягається тим, що у заявленій військовій фільтрувальній станції, яка включає джерело живлення, з'єднане із системою управління, виконаною із пультом управління, з'єднану із системою управління фільтрувальну систему, виконану із освітлювачем, фільтром з активованим вугіллям, трубопроводами та дозуючими насосами, допоміжне обладнання, яке включає щонайменше один зовнішній насос, з'єднаний з щонайменше одним напірно-всмоктувальним рукавом, щонайменше один резервуар для очищеної води, з'єднаний з щонайменше одним напірно-всмоктувальним рукавом, з'єднаним з трубопроводом відводу відфільтрованої води, ємності з реагентами, пересувну лабораторію, відсік для допоміжного обладнання та вантажний транспортний засіб оснащений уніфікованим герметизованим кузовом, виконаним з щонайменше одним обігрівальним пристроєм та щонайменше однією фільтровентиляційною установкою та з можливістю розміщення та транспортування фільтрувальної системи та системи управління, згідно пропозиції, фільтрувальна система включає вхідний трубопровід, з'єднаний з щонайменше одним дозуючим насосом, з'єднаним з щонайменше однією ємністю з реагентами та виконаним з можливістю подачі реагентів у воду, яка поступає через вхідний трубопровід до попереднього екранного фільтра, з'єднаного з вхідним трубопроводом, гідроциклон, вхід якого з'єднаний трубопроводом з виходом попереднього екранного фільтра, а вихід з'єднаний трубопроводом з входом освітлювача, проміжний накопичувальний резервуар, вхід якого з'єднаний трубопроводом з виходом освітлювача, а вихід з'єднаний трубопроводом через внутрішній насос з входом щонайменше одного багатокомпонентного фільтра, вихід якого з'єднаний 3 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 трубопроводом з входом фільтра з активованим вугіллям, вихід якого з'єднаний з трубопроводом відводу відфільтрованої води, при цьому джерелом живлення є трьохфазний дизельний генератор, освітлювачем є автоматичний кларифікатор, допоміжне обладнання включає свердловинний насос, виконаний з можливістю підключення до вхідного трубопроводу, та обігрівальні пристрої, виконані із можливістю обігрівання щонайменше одного резервуару для очищеної води, проміжний накопичувальний резервуар та щонайменше один резервуар для очищеної води оснащені поплавковими реле рівня, а пересувна лабораторія та відсік допоміжного обладнання розміщені в уніфікованому герметизованому кузові. Окрім того, згідно пропозиції, військова фільтрувальна станція виконана із можливістю транспортування заповненого резервуару для очищеної води. Також, згідно пропозиції, фільтруючий шар щонайменше одного багатокомпонентного фільтра містить подрібнений базальт та кварцовий пісок. Разом з тим, згідно пропозиції, військова фільтрувальна станція включає два багатокомпонентних фільтра, які з'єднані між собою трубопроводом та вхід одного з яких з'єднаний трубопроводом з виходом проміжного накопичувального резервуара через внутрішній насос, а вихід іншого з'єднаний трубопроводом з входом фільтра з активованим вугіллям. Крім того, згідно пропозиції, трубопровід відводу відфільтрованої води виконаний із щонайменше двома вихідними отворами. Окрім того, згідно пропозиції, джерело живлення виконане із можливістю підключення до зовнішнього джерела енергії. Також, згідно пропозиції, допоміжне обладнання включає щонайменше один термінал для відображення показників роботи станції виконаний із можливістю розміщення за межами уніфікованого герметизованого кузову. Разом з тим, згідно пропозиції, щонайменше однією фільтровентиляційною установкою є припливно-витяжний вентилятор. Крім того, згідно пропозиції, вантажним транспортним засобом є вантажний автомобіль МАЗ-631705. Технічним результатом заявленого технічного рішення є підвищення ефективності із підвищенням продуктивності та скороченням витрати часу на приведення у робочий стан та обслуговування, надійності військової фільтрувальної станції, забезпечення її безпеки для здоров'я при загальній простоті конструкції, технічного обслуговування та використання із підвищенням автоматизації. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та очікуваним технічним результатом полягає у наступному. У сукупності суттєвих ознак заявленої військової фільтрувальної станції забезпечується підвищена ефективність заявленої станції за рахунок використання у конструкції поєднання складових, зокрема, фільтрів фільтрувальної системи, які забезпечують у комбінації та заявленому компонуванні швидке отримання в процесі фільтрації значної кількості за одиницю часу придатної до вживання питної води, очищеної від бактеріологічних, хімічних та радіаційних забруднювачів, підвищена надійність заявленої станції внаслідок забезпечення ефективної роботи станції за будь-яких умов без пошкоджень або виходу з ладу її складових, із виключенням затримок у роботі, тривалого розгортання та зниження показників питної води, що отримують внаслідок фільтрації, безпека для здоров'я за рахунок отримання в процесі роботи заявленої військової фільтрувальної станції питної води високої якості із вмістом необхідних для організму людини речовин, а також відсутності у складі станції складових, робота яких може негативно вплинути на здоров'я обслуговуючого персоналу та споживачів води, простота конструкції, технічного обслуговування та використання завдяки відсутності у складі заявленої станції складних за конструкцією, технічним обслуговуванням та використанням пристроїв, приведення у робочий стан та експлуатація яких потребує ручної роботи персоналу, значних витрат матеріальних ресурсів, часу, спеціальних знань та навичок, що могло б потребувати спеціальної підготовки персоналу. Виконання фільтрувальної системи із вхідним трубопроводом, з'єднаним з щонайменше одним дозуючим насосом, з'єднаним з щонайменше однією ємністю з реагентами та виконаним з можливістю подачі реагентів у воду, яка поступає через вхідний трубопровід до попереднього екранного фільтра забезпечує автоматизацію, високу надійність та ефективність станції та її безпеку для здоров'я, простоту використання та технічного обслуговування заявленої військової фільтрувальної станції, оскільки виключає вплив навколишнього середовища на вміст ємностей з реагентами, дозволяє поміщати готові до використання реагенти з пересувної лабораторії безпосередньо до ємностей з реагентами, що усуває потребу у розчинних баках найближчого аналогу, а також звільняє від необхідності приготування реагентів вручну персоналом заявленої 4 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 станції зовні кунгу та додавання реагентів у воду вручну, оскільки при вказаному виконанні фільтрувальної системи дозуючий насос або дозуючі насоси,управління якими здійснюється через систему управління, автоматично подають у воду необхідну кількість реагентів з ємностей. Окрім того вказане виконання складових заявленої станції дозволяє уникнути виконання фільтрувальної системи із окремо виділеним блоком знезараженням, оскільки реагенти для біологічного знезараження води можливо помістити до відповідної ємності та подавати у воду через відповідний дозуючий насос без участі додаткових, складних у використанні та технічному обслуговуванні пристроїв. Виконання фільтрувальної системи заявленої станції із попереднім екранним фільтром дозволяє здійснити механічну очистку води від крупних забруднюючих часток, що позитивно впливає на якість очищеної води та технічний стан інших фільтрів та трубопроводів – складових заявленої військової фільтрувальної станції, зберігаючи їх від пошкодження та забруднення крупними забруднюючими частками, і, відповідно, підвищує ефективність, надійність станції, спрощує її технічне обслуговування та використання, а також підвищує безпеку для здоров'я споживачів води. Виконання фільтрувальної системи із гідроциклоном дозволяє відділити залишки крупних забруднювачів від води та вивести їх з фільтрувальної системи, що підвищує якість попередньо очищеної води та виключає забруднення складових заявленої станції, зокрема, її трубопроводів, крупними забруднюючими частками, і, відповідно підвищує ефективність, надійність станції, спрощує її технічне обслуговування та використання, а також забезпечує безпеку для здоров'я споживачів води. Виконання фільтрувальної системи із освітлювачем, яким є автоматичний кларифікатор, дозволяє підвищити ефективність освітлення води із підвищенням автоматизації за рахунок забезпечення швидкого та повного зв'язування забруднюючих часток флокулянтами, яке, на відміну від найближчого аналогу, відбувається автоматично та керується системою управління, не потребує безпосередньої участі персоналу заявленої станції, захищене від негативного впливу навколишнього середовища та потрапляння додаткових забруднювачів, оскільки автоматичний кларифікатор розміщений у внутрішньому просторі кунгу і являє собою закриту ємність із додатковим внутрішнім обладнанням, яка з'єднана із іншими складовими заявленої військової фільтрувальної станції трубопроводами. Крім того автоматичний кларифікатор розрахований на тривалу безперервну роботу та, на відміну від найближчого аналогу, не створює затримок у роботі інших складових станції. Все це підвищує ефективність, надійність станції, спрощує її конструкцію, технічне обслуговування та використання, а також забезпечує безпеку для здоров'я споживачів води. Виконання фільтрувальної системи із проміжним резервуаром, оснащеним поплавковими реле рівня, та внутрішнім насосом дозволяє автоматично підтримувати необхідний тиск у фільтрувальній системі, який необхідний для швидкого та безперервного проходження води, що очищується, крізь подальші складові заявленої військової фільтрувальної станції. При цьому рівень води та створюваний нею тиск автоматично регулюються системою управління за допомогою поплавкових реле рівня. Окрім того наявність проміжного резервуару дозволяє здійснити накопичення певного об'єму освітленої води, позбавленої крупних забруднюючих часток, готової до подальшої фільтрації, що пришвидшує процес отримання значної кількості питної води. Все це підвищує ефективність, надійність станції та спрощує її використання в цілому. Виконання фільтрувальної системи із щонайменше одним багатокомпонентним фільтром дозволяє підвищити ефективність фільтрації води від забруднювачів за допомогою поєднання фільтраційних властивостей декількох фільтраційних шарів багатокомпонентного фільтра, які, відповідно, складаються з декількох фільтраційних матеріалів. Таким чином відбувається поетапна фільтрація води через шари з різними хімічними та фізичними властивостями в одному або декількох багатокомпонентних фільтрах з отриманням на виході води, очищеної як від неорганічних, так і від більшості органічних сполук, що підкреслює ефективність, надійність заявленої військової фільтрувальної станції та її безпеку для здоров'я. Наявність у складі заявленої військової фільтрувальної станції джерела живлення у вигляді трьохфазного дизельного генератора дозволяє підвищити надійність станції та спростити її технічне обслуговування та використання, оскільки трьохфазні дизельні генератори мають просту конструкцію порівняно з генератором найближчого аналогу, не вимагають складного технічного обслуговування спеціалістами з електрики у робочому стані та під час ремонту, краще захищені від пилу та вологи, що забезпечує надійну роботу заявленої станції у польових умовах. 5 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 Виконання допоміжного обладнання заявленої військової фільтрувальної станції із свердловинним насосом, виконаним з можливістю підключення до вхідного трубопроводу, та обігрівальними пристроями, виконаними із можливістю обігрівання щонайменше одного резервуару для очищеної води, дозволяє забезпечити ефективну роботу заявленої станції у разі відсутності водойми з відкритою поверхнею та неможливості забору води з поверхні вказаної води, та у зимовий період. Таким чином забезпечення можливості подачі води зі свердловини та обігрівання резервуару або резервуарів із очищеною водою від замерзання відповідно підвищує ефективність та надійність станції. Виконання резервуару або резервуарів для очищеної води із поплавковими реле рівня дозволяє контролювати рівень очищеної води у резервуарі або резервуарах для очищеної води та через систему управління автоматично збільшувати або зменшувати подачу очищеної води з фільтрувальної системи відповідно до поточного рівня очищеної води у резервуарі або резервуарах. Таким чином усувається потреба у безпосередній участі персоналу у контролі за рівнем очищеної води у резервуарі або резервуарах, що спрощує використання заявленої станції та її технічне обслуговування. Розміщення відсіку допоміжного обладнання та пересувної лабораторії в кунгу – уніфікованому герметизованому кузові, спрощує технічне обслуговування та конструкцію станції, підвищує її надійність, оскільки виключає потребу у використанні причепа для розміщення та транспортування вказаних складових заявленої станції, збільшує її прохідність та виключає можливість втрати або ушкодження допоміжного обладнання та пересувної лабораторії внаслідок транспортування у причепі. Виконання заявленої військової фільтрувальної станції із можливістю транспортування заповненого резервуару для очищеної води дозволяє підвищити ефективність та надійність заявленої станції, оскільки забезпечує доставку очищеної води споживачам, зокрема, у район, в якому відсутні водойми з відкритою поверхнею або підземні води і в якому, відповідно, неможливо здійснити забір води та її очищення. Використання подрібненого базальту та кварцового піску для фільтруючого шару щонайменше одного багатокомпонентного фільтра заявленої станції дозволяє ефективно здійснювати фільтрацію води у багатокомпонентному фільтрі, легко здійснювати промивання багатокомпонентного фільтра у разі необхідності, забезпечити безпеку для здоров'я та зменшити затрати на фільтраційні матеріали, оскільки подрібнений базальт та кварцовий пісок характерні добрими фільтраційними властивостями, невеликою вартістю та безпекою для здоров'я персоналу та споживачів очищеної води. Виконання трубопроводу відводу відфільтрованої води із щонайменше двома вихідними отворами пришвидшує подачу очищеної води споживачам, оскільки дозволяє використовувати відповідну кількість резервуарів для очищеної води для одночасного забезпечення водою великої кількості споживачів, що підвищує ефективність заявленої станції. Виконання джерела живлення із можливістю підключення до зовнішнього джерела енергії робить можливим забезпечення заявленої військової фільтрувальної станції необхідною для її роботи електроенергією у разі закінчення дизельного палива, необхідного для роботи трьохфазного дизельного генератора у стандартному режимі, що підвищує надійність заявленої станції. Виконання допоміжного обладнання заявленої станції із щонайменше одним терміналом для відображення показників роботи станції, виконаним із можливістю розміщення за межами кунгу, дозволяє персоналу заявленої станції спостерігати за роботою станції не тільки знаходячись біля пульту управління або у внутрішньому просторі кунгу, але й знаходячись зовні кунгу та виконуючі роботи з забезпечення споживачів очищеною водою або проведення аналізу забруднення. Використання припливно-витяжних вентиляторів в якості фільтровентиляційних установок дозволяє ефективно регулювати рівень вологи у внутрішньому просторі кунгу, забезпечуючи приток до внутрішнього простору кунгу очищеного свіжого повітря потрібної температури, що дозволяє захистити фільтрувальну систему та відсік допоміжного обладнання від бруду та корозії, що, зокрема, подовжує строк їх використання та виключає потребу у проведенні додаткових заходів з очищення вказаних складових заявленої військової фільтрувальної станції. Вантажний автомобіль МАЗ-631705, використаний в якості вантажного транспортного засобу заявленої фільтрувальної станції підвищує її ефективність та надійність, оскільки вищевказаний транспортний засіб має більшу швидкість руху, легший та менший за габаритними розмірами, внаслідок чого має підвищену прохідність, швидше дістається до пункту забору води або пункту надання очищеної води споживачам, ніж вантажний автомобіль 6 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 ЗИЛ-131, який переважно використовується у найближчому аналогу. Окрім того кунг вантажного автомобіля МАЗ-631705 виконаний з можливістю розміщення та транспортування фільтрувальної системи, системи управління, пересувної лабораторії та відсіку допоміжного обладнання, тобто усіх складових заявленої військової фільтрувальної станції на відміну від найближчого аналогу, транспортування складових якого потребує наявності причепа, оснащеного спеціальним обладнанням для транспортування відсіку для допоміжного обладнання та пересувної лабораторії. Конструкція та принцип роботи заявленої військової фільтрувальної станції пояснюється за допомогою наступних зображень: Фіг. 1 – Загальний вигляд вантажного транспортного засобу зверху із умовно зрізаним дахом кунгу. Фіг. 2 – Загальний вигляд кунгу зверху із умовно зрізаним дахом кунгу. Фіг. 3 – Загальний вигляд заявленої військової фільтрувальної станції у розгорнутому (робочому) стані. На Фіг. 1 зображений один з можливих, але не виключний варіант виконання вантажного транспортного засобу заявленої військової фільтрувальної станції, який включає кабіну 2, шасі 3 та уніфікований герметизований кузов 1 (кунг) з умовно не показаним дахом, виконаний із дверцятами 6, внутрішній простір якого складається з відсіку фільтрувальної системи 4 та відсіку допоміжного обладнання 5. У переважному варіанті виконання заявленої станції вантажним транспортним засобом є МАЗ-631705. Кунг 1 виконаний з щонайменше одним обігрівальним пристроєм та щонайменше однією фільтровентиляційною установкою та з можливістю розміщення та транспортування фільтрувальної системи, системи управління, пересувної лабораторії та відсіку допоміжного обладнання. Під кунгом у даному випадку розуміють тип закритого каркасно-металевого кузовуфургону, зібраного зі сталевих кутків і швелерів, обшитого зовні алюмінієвими листами, а всередині - просоченої лаком фанерою, з порожнечами між обшивкою, заповненими панелями армованого пінопласту, та стельовими плафонами, розповсюджена та загальноприйнята назва якого походить від абревіатури КУНГ (Кузов УНіфікований Герметизований). У зображеному варіанті виконання кунг 1 виконаний із дверцятами 6, за допомогою яких надається доступ до окремих відсіків, складових заявленої станції та допоміжного обладнання, відсіком фільтрувальної системи 4, який включає всі складові фільтрувальної системи заявленої військової фільтрувальної станції, та відсіком допоміжного обладнання 5, який включає весь обсяг допоміжного обладнання заявленої станції та має простір для розміщення пересувної лабораторії, джерела живлення та пульту системи управління. На Фіг. 2 зображений один з можливих, але не виключний, варіант виконання кунгу 1 заявленої віськової фільтрувальної станції (дах кунгу 1 умовно не показаний), фільтрувальної системи та відсіку для допоміжного обладнання. Відповідно до зображеного на Фіг. 2 варіанту виконання заявленої станції фільтрувальна система включає вхідний трубопровід 7, з'єднаний з трьома дозуючими насосами 8, з'єднаними з відповідними ємностями з реагентами, та з попереднім екранним фільтром 9, гідроциклон 10, з'єднаний трубопроводом 16 з виходом попереднього екранного фільтра 9 та входом освітлювача 11, освітлювач 11, з'єднаний трубопроводом 16 з виходом гідроциклону 10 та входом проміжного накопичувального резервуару 12, проміжний накопичувальний резервуар 12, з'єднаний трубопроводом 16 з виходом освітлювача 11 та з'єднаний трубопроводом 16 через внутрішній насос 13 з входами двох багатокомпонентних фільтрів 14, два багатокомпонентних фільтра 14, з'єднані трубопроводом через внутрішній насос 13 з виходом проміжного накопичувального резервуару 12 та з входом фільтра з активованим вугіллям 15 та з'єднані трубопроводом16 між собою, фільтр з активованим вугіллям 15, з'єднаний трубопроводом 16 з виходом одного з багатокомпонентних фільтрів 14 та трубопроводом відводу відфільтрованої води 25, трубопровід відводу відфільтрованої води 25, з'єднаний трубопроводом 16 з виходом фільтра з активованим вугіллям 15. Вхідний трубопровід 7 з'єднаний з напірно-всмоктувальним рукавом, з'єднаним з зовнішнім насосним пристроєм або свердловинним насосом та призначений для подачі води у фільтрувальну систему. Дозуючі насоси 8 виконані з'єднаними з вхідним трубопроводом 8, відповідними ємностями з реагентами, та виконані з можливістю подачі реагентів у воду, яка поступає через вхідний трубопровід 7 до попереднього екранного фільтра 9. Дозуючими насосами 8 заявленої станції можуть бути, наприклад, насоси-дозатори пропорційного дозування по зовнішнього сигналу Etatron D.S., дозуючі насоси ProMinent та інші подібні пристрої. Управління роботою дозуючих насосів 8 здійснюється за допомогою системи управління заявленої станції. 7 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 У зображеному варіанті виконання заявленої станції реагенти подають до ємностей з реагентами, з'єднаних з дозувальними насосами 8, через трубопровід для реагентів 23. Попередній екранний фільтр 9 призначений для очищення води від крупних забруднюючих часток та являє собою гідравлічний пристрій, оснащений щонайменше одним сітчастим екраном з матеріалу, який має високу стійкість до корозії, та виконаний із системою самоочистки. Попереднім екранним фільтром 9 заявленої станції може бути, наприклад, автоматичний сітчастий фільтр Goover CAF800, сітчасті фільтри Honeywell та інші подібні пристрої. Гідроциклон 10 призначений для відділення залишку крупних забруднюючих часток від води та їх виведення з фільтрувальної системи. Гідроциклоном 10 заявленої станції можуть бути, наприклад, гідроциклонний сепаратор SPR Dango & Dienenthal, магістральний гідроциклон Jimten X-256 та інші подібні пристрої. Освітлювач 11 заявленої військової фільтрувальної станції виконаний у вигляді автоматичного кларифікатора і призначений для освітлення води. Подібні пристрої, переважно, виконують у вигляді закритого резервуару з додатковим обладнанням, без рухомих частин, із конічним дном для збирання у ньому осаду та із можливістю рециркуляції осаду для забезпечення повної взаємодії флокулянтів з водою. Освітлювачем 11 заявленої станції можуть бути, наприклад, автоматичний гідравлічний кларифікатор ODIS DECA, автоматичний кларифікатор Degremont Accelerator та інші подібні пристрої. Управління роботою освітлювача 11 здійснюється за допомогою системи управління заявленої станції. Проміжний накопичувальний резервуар 12 оснащений поплавковими реле рівня та призначений для підтримання необхідного тиску води у фільтрувальній системі та накопичення частково очищеної води для подальшого її направлення до щонайменше одного багатокомпонентного фільтра 14 через внутрішній насос 13. Проміжний накопичувальний резервуар 12 виконують, переважно, у вигляді вертикально орієнтованої закритої ємності циліндричної форми із об'ємом, розрахованим на фільтраційні можливості багатокомпонентних фільтрів 14 та підтримання необхідного тиску фільтрувальної системи в цілому. Управління подачею води з проміжного накопичувального резервуару 12 через поплавкові реле рівня здійснюється за допомогою системи управління заявленої станції. Відповідно до зображеного варіанту виконання заявленої станції освітлювач 11 та проміжний накопичувальний резервуар 12 виконані із трубопроводами для промивки 24, на які, у разі виникнення необхідності у промивці вказаних складових заявленої станції, подається вода з приєднаних напірно-всмоктувальних рукавів. Багатокомпонентні фільтри 14 призначені для очищення частково очищеної води від шкідливих органічних та неорганічних сполук і являють собою пристрої, які включають верхню камеру з декількома шарами різних за хімічним складом фільтраційних матеріалів, виконану з можливістю подачі у неї частково очищеної води, та нижню камеру, призначену для відфільтрованої води. Багатокомпонентні фільтри 14 можуть бути виконані із вхідними клапанами, які перешкоджають зворотному руху води. Багатокомпонентними фільтрами 14 заявленої військової фільтрувальної станції можуть бути багатокомпонентні фільтри ODIS, багатокомпонентні піщані фільтри UDI та інші подібні пристрої. У переважному варіанті виконання заявленої станції фільтруючі шари багатокомпонентних фільтрів 14 містять подрібнений базальт та кварцовий пісок. У зображеному варіанті виконання заявленої військової фільтрувальної станції фільтрувальна система включає два багатокомпонентних фільтра 14, які з'єднані між собою трубопроводами 16 та вхід одного з яких з'єднаний трубопроводом 16 з виходом проміжного накопичувального резервуара 12 через внутрішній насос 13, а вихід іншого з'єднаний трубопроводом 16 з входом фільтра з активованим вугіллям 15. Разом з тим фільтрувальна частина може включати один багатокомпонентний фільтр 14 або будь-яку кількість багатокомпонентних фільтрів 14, з'єднаних трубопроводами 16 між собою та виконаних з можливістю почергової фільтрації води у кожному з багатокомпонентних фільтрів 14. Також відповідно до зображеного варіанту виконання заявленої станції багатокомпонентні фільтри 14 виконані із трубопроводом для промивки 26, на який, у разі виникнення необхідності у промивці вказаних багатокомпонентних фільтрів 14, подається вода з приєднаних напірновсмоктувальних рукавів. Фільтр з активованим вугіллям 15 призначений для очищення води від шкідливих органічних та неорганічних сполук, а також для покращення запаху та смаку очищеної води, та являє собою замкнуту ємність із шаром, переважно, гранульованого активованого вугілля, виконану з можливістю проходження води крізь вказаний шар активованого вугілля до трубопроводу відводу відфільтрованої води 25. 8 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 Трубопровід відводу відфільтрованої води 25 призначений для подачі очищеної води до резервуару для очищеної води через з'єднаний з ним напірно-всмоктувальний рукав. Трубопровід відводу відфільтрованої води 25 може бути виконаний із декількома вихідними отворами. Трубопроводи 16 являють собою систему труб, якими з'єднані складові фільтрувальної системи, та можуть бути виконані із вбудованими витратомірами, механічними клапанами обмеження потоку та іншими додатковими пристроями, які входять до складу системи управління заявленої станції. Відповідно до зображеного на Фіг. 2 варіанту виконання заявленої станції, окрім фільтрувальної системи у відсіку фільтрувальної системи 4, розміщені також фільтровентиляційна установка 18 та обігрівальний пристрій 19. Фільтровентиляційна установка 18 призначена для подачі до відсіку фільтрувальної системи 4 повітря для регулювання рівня вологості, необхідного для ефективної та надійної роботи заявленої станції, а також для забезпечення повітрям персоналу заявленої станції, який знаходиться у вказаному відсіку. У переважному варіанті виконання фільтровентиляційна установка 18 виконана у вигляді приливно-витяжного вентилятора. Разом з тим заявлена військово-фільтрувальна станція може бути виконана із множиною фільтровентиляційних установок 18, одні з яких є приливними, а інші – витяжними. Обігрівальний пристрій 19 призначений для збереження фільтрувальної системи та персоналу, який знаходиться у внутрішньому просторі кунгу 1 від дії низьких температур, зокрема, у зимовий період. Обігрівальним пристроєм 19 заявленої станції можуть бути, наприклад, опалювально-вентиляційна установка ШААЗ 112.8106010, опалювальновентиляційні апарати Savana Heat та інші подібні пристрої. Джерело живлення 17 виконане у вигляді трьохфазного дизельного генератору, переважно, потужністю 9,8 кВт, та призначене для забезпечення заявленої станції електроенергією. Джерелом живлення 17 заявленої станції можуть бути, наприклад, трьохфазний дизельний генератор Kraft & Dele KW6500D, трьохфазний дизельний генератор Mosa GE12000KD/GS та інші подібні пристрої. У переважному варіанті виконання заявленої станції джерело живлення 17 виконане із можливістю підключення до зовнішнього джерела енергії. Відповідно до зображеного на Фіг. 2 варіанту виконання заявленої військової фільтрувальної станції у відсіку допоміжного обладнання 5 розміщені вмістилище для пересувної лабораторії 20, пульт управління 21, з'єднаний із системою управління, та вмістилища 22, призначені для допоміжного обладнання, а саме щонайменше одного зовнішнього насосу, свердловинного насосу, напірно-всмоктувальних рукавів, щонайменше одного резервуару для очищеної води та обігрівальних пристроїв до резервуару або резервуарів для очищеної води відповідно. Пересувна лабораторія 20 призначена для аналізу показників забруднення води, являє собою сукупність пристроїв, призначених для вказаного аналізу, та може включати дозиметри, пристрої та реагенти для визначення хімічного складу забруднювачів у воді, пристрої для приготування реагентів для очищення води, включаючи хімічний посуд, тощо. Пересувна лабораторія 20 може бути розміщена в спеціально пристосованомуящику, валізі та інших подібних вмістилищах. Пульт управління 21 з'єднаний із системою управління заявленої станції (на кресленні не показана), яка з'єднана із фільтрувальною системою та являє собою сукупність електричних мереж та щонайменше однієї електронної безпровідної, щонайменше перемикачів, індикаторів та контрольних пристроїв, призначених для управління роботою фільтрувальної системи та контролю окремих аспектів очищення води, наприклад, швидкості проходження води крізь фільтрувальну систему, кількості та періодичності подання реагентів у воду тощо. Система управління заявленої станції також може бути з'єднана з щонайменше одним терміналом для відображення показників роботи станції виконаний із можливістю розміщення за межами кунгу 1. Вмістилища 22 забезпечують розміщення та транспортування допоміжного обладнання у відсіку допоміжного обладнання 5 і можуть бути спеціально пристосовані для зберігання окремих видів допоміжного обладнання. У зображеному варіанті виконання заявленої станції доступ до вмістилищ 22 та допоміжного обладнання забезпечений як у внутрішньому просторі відсіку для допоміжного обладнання 5, так і зовні кунгу 1 за допомогою дверцят 6. На Фіг. 3 зображений один з можливих, але не виключний, варіант виконання заявленої військової фільтрувальної станції у розгорнутому стані, та відображає зовнішні аспекти роботи заявленої станції. Зокрема, на Фіг. 3 зображений зовнішній насос 27, виконаний у вигляді заглибного насоса, який знаходиться у водоймі з відкритої поверхнею, з якої здійснюється забір води. Зовнішній 9 UA 122378 U 5 10 15 20 25 30 35 40 45 50 55 60 насос 27 з'єднаний із напірно-всмоктувальним рукавом 28, з'єднаним з вхідним трубопроводом (на кресленні не показаний) фільтрувальної системи заявленої станції. На Фіг. 3 також зображений напірно-всмоктувальний рукав 28, з'єднаний з трубопроводом відводу відфільтрованої води (на кресленні не показаний) заявленої станції та резервуаром для очищеної води 29. Зовнішній насос 27 та свердловинний насос (на кресленні не показаний) призначені для безпосереднього забору води з джерела. Свердловинним насосом заявленої станції можуть бути, наприклад, свердловинний насос Pedrollo 4SR8/23-PD, свердловинний насос Euroaqua DS 5.1-48/6 та інші подібні пристрої. Напірно-всмоктувальні рукави 28 призначені для подачі крізь них неочищеної води до фільтрувальної системи та очищеної води до резервуару або резервуарів для очищеної води 29 та виконані з водонепроникного матеріалу із можливістю компактного згортання. Резервуар для очищеної води 29 оснащений поплавковими реле рівня, являє собою відкриту водонепроникну ємність з полімерного матеріалу та призначений для наповнення очищеною водою. Резервуар або резервуари для очищеної води 29 можуть бути виконаний з можливістю транспортування у заповненому вигляді у відповідному вмістилищі 22. Також на Фіг. 3 зображений напірно-всмоктувальний насос 28, крізь який до заглиблення 30 подається вода, використана для промивання складових фільтрувальної системи. Заявлену військову фільтрувальну станцію використовують наступним чином. Заявлену військову фільтрувальну станцію направлять на місце забору води. Перед початком роботи заявленої станції за допомогою системи управління та пульту управління 21 запускають джерело живлення 17, а потім з водойми або свердловини беруть проби води та за допомогою пересувної лабораторії 20 аналізують хімічний склад та інші властивості забруднювача або забруднювачів води і готують відповідні реагенти для очищення води. Такими реагентами можуть бути, наприклад, гіпохлорит натрію (NaClO), сульфат алюмінію (Al2(SO4)3) та інші речовини, які використовують для очищення та дезінфекції води. Приготовані реагенти через трубопровід для реагентів 23 подають до відповідних ємностей, з'єднаних з дозуючими насосами 8. Далі зовнішній насос 27 або свердловинний насос, з'єднані з напірно-всмоктувальним рукавом 28, який з'єднують з вхідним трубопроводом 7, поміщають у водойму або свердловину, які є джерелами води для очищення, та включають, подаючи воду до фільтрувальної системи. Одночасно з надходженням води до вхідного трубопроводу 7 з пульту управління 21 надсилають сигнал до щонайменше одного дозуючого насосу 8, з'єднаного з відповідною ємністю з реагентами, для подачі необхідної кількості реагенту або реагентів у воду. Після цього вода з реагентами по трубопроводу 16 потрапляє до попереднього екранного фільтра 9 та гідроциклону 10, де проходить очистку від крупних забруднюючих часток. Через відвідний канал гідроциклону 10 крупні забруднюючі частки відводяться з фільтрувальної системи у спеціально пристосовану ємність, яку звільняють від крупних забруднюючих часток після закінчення роботи заявленої станції. Далі частково очищена вода по трубопроводу 16 потрапляє до освітлювача 11, де відбувається освітлення частково очищеної води шляхом коагуляції та флокуляції часток забруднювача з випадінням осаду на дно освітлювача 11 та рециркуляцією осаду. При цьому автоматичну роботу освітлювача 11 запускають та переривають, у разі необхідності, через систему управління заявленою станцією шляхом подачі сигналу з пульту управління 21. Після цього частково очищена вода по трубопроводу 16 потрапляє до проміжного накопичувального резервуару 12, а з нього по трубопроводу 16 та через внутрішній насос 13 – до щонайменше одного багатокомпонентного фільтра 14. При цьому роботу внутрішнього насоса 13 запускають та переривають, у разі необхідності, через систему управління заявленою станцією шляхом подачі сигналу з пульту управління 21. Далі вода проходить фільтрацію у щонайменше одному багатокомпонентному фільтрі 14 та фільтрі з активованим вугіллям 15, проходячи крізь шари фільтраційних матеріалів вказаних фільтрів. Очищена вода, яка пройшла фільтрацію, потрапляє через трубопровід відводу відфільтрованої води 25 та з'єднаний з ним напірно-всмоктувальний рукав 28 до щонайменше одного резервуару для очищеної води 29. Для розливання у ємності для споживачів або ємності для подальшого транспортування. У варіанті виконання трубопроводу відводу відфільтрованої води 25 із декількома вихідними отворами з вказаним трубопроводом з'єднують відповідну кількість напірно-всмоктувальних рукавів 28, з'єднаних з відповідною кількістю резервуарів для очищеної води 29. У варіанті виконання джерела живлення 17 заявленої станції із можливістю підключення до зовнішнього джерела енергії у разі закінчення дизельного палива джерело енергії 17 10 UA 122378 U 5 10 15 20 25 30 35 40 45 підключають до зовнішнього джерела енергії, яке подає електроенергію з характеристиками, придатними для роботи станції. Під час роботи станції за допомогою пульту управління 21 вмикають або вимикають, при необхідності, щонайменше одну фільтровентиляційну установку 18. У зимовий період за допомогою пульту управління 21 вмикають або вимикають, при необхідності, щонайменше один обігрівальний пристрій 19 та обігрівають щонайменше один резервуар для очищеної води за допомогою обігрівальних пристроїв заявленої станції. Обігрівальними пристроями для обігрівання щонайменше одного резервуару для очищеної води можуть бути, наприклад, опалювальні палатки та інші подібні пересувні споруди, оснащені обігрівачами, як автономними, так і з'єднаними з системою управління заявленої станції. Після закінчення роботи заявленої військової фільтрувальної станції видаляють відпрацьований осад з освітлювача 11, потім промивають освітлювач 11, проміжний накопичувальний резервуар 12, щонайменше один багатокомпонентний фільтр 14 зворотнім потоком води через трубопроводи для промивки 24 та 26, зливаючи промивну воду через напірно-всмоктувальний рукав 28 до заглиблення 30. Далі збирають допоміжне обладнання та складають його у відсік допоміжного обладнання 5 до відповідних вмістилищ 22. У варіанті виконання заявленої військової фільтрувальної станції із можливістю транспортування заповненого резервуару для очищеної води, вказаний резервуар, заповнений очищеною водою, закривають та розміщують у відповідному вмістилищі 22. При виконанні та в ході експериментальних випробувань переважного варіанту виконання заявленої військової фільтрувальної станції були отримані наступні показники: - гранична мутність води, що очищується – 3000 NTU; - якість очищеної води – відповідає CанПиН 2.2.4-171-10 та міжнародним показникам якості NSF; - швидкість очистки води – 5,5 м3 на годину; - необхідна напруга та частота електроенергії – 380 В, 50 Гц; - розхід (витрата) дизельного палива – 1,4 л на годину; - швидкість повного розгортання – 1,5 години; - прогнозована середня періодичність заміни комплектуючих – 1 раз на 5 років; - вага станції – 11 т; - габаритні розміри станції – 7550 × 2550 × 2678 мм; - максимальна швидкість вантажного транспортного засобу – 85 км на годину. Таким чином, заявлена військова фільтрувальна станція може стати ефективною заміною технічно застарілим фільтрувальним станціям, що перебувають на озброєнні армій в багатьох країнах, зокрема, в Україні, а також може бути використана підрозділами для подолання надзвичайних ситуацій у випадку природних або техногенних катастроф для забезпечення населення постраждалих територій великою кількістю високоякісної питної води. При цьому простота конструкції, технічного обслуговування та використання заявленої станції зумовлюють невеликий термін підготовки кваліфікованого персоналу для її використання. В існуючих джерелах патентної та науково-технічної інформації не виявлена військова фільтрувальна станція, яка має заявлену сукупність суттєвих ознак, тому представлене технічне рішення відповідає критерію "новизна". Запропоноване технічне рішення є промислово придатним, оскільки не містить у своєму складі жодних конструктивних елементів чи матеріалів, які неможливо відтворити на сучасному етапі розвитку техніки в умовах промислового виробництва. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 60 1. Військова фільтрувальна станція, яка містить джерело живлення, з'єднане із системою управління, виконаною із пультом управління, з'єднану із системою управління фільтрувальну систему, виконану з освітлювачем, фільтром з активованим вугіллям, трубопроводами та дозуючими насосами, допоміжне обладнання, яке включає щонайменше один зовнішній насос, з'єднаний із щонайменше одним напірно-всмоктувальним рукавом, щонайменше один резервуар для очищеної води, з'єднаний із щонайменше одним напірно-всмоктувальним рукавом, з'єднаним з трубопроводом відводу відфільтрованої води, ємності з реагентами, пересувну лабораторію, відсік для допоміжного обладнання та вантажний транспортний засіб, оснащений уніфікованим герметизованим кузовом, виконаним з щонайменше одним обігрівальним пристроєм та щонайменше однією фільтровентиляційною установкою та з можливістю розміщення та транспортування фільтрувальної системи та системи управління, яка відрізняється тим, що фільтрувальна система містить вхідний трубопровід, з'єднаний з 11 UA 122378 U 5 10 15 20 25 30 35 щонайменше одним дозуючим насосом, з'єднаним з щонайменше однією ємністю з реагентами та виконаним з можливістю подачі реагентів у воду, яка надходить через вхідний трубопровід до попереднього екранного фільтра, з'єднаного з вхідним трубопроводом, гідроциклон, вхід якого з'єднаний трубопроводом з виходом попереднього екранного фільтра, а вихід з'єднаний трубопроводом з входом освітлювача, проміжний накопичувальний резервуар, вхід якого з'єднаний трубопроводом з виходом освітлювача, а вихід з'єднаний трубопроводом через внутрішній насос з входом щонайменше одного багатокомпонентного фільтра, вихід якого з'єднаний трубопроводом з входом фільтра з активованим вугіллям, вихід якого з'єднаний з трубопроводом відводу відфільтрованої води, при цьому джерелом живлення є трифазний дизельний генератор, освітлювачем є автоматичний кларифікатор, допоміжне обладнання включає свердловинний насос, виконаний з можливістю підключення до вхідного трубопроводу, та обігрівальні пристрої, виконані із можливістю обігрівання щонайменше одного резервуара для очищеної води, проміжний накопичувальний резервуар та щонайменше один резервуар для очищеної води оснащені поплавковими реле рівня, а пересувна лабораторія та відсік допоміжного обладнання розміщені в уніфікованому герметизованому кузові. 2. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що виконана із можливістю транспортування заповненого резервуара для очищеної води. 3. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що фільтруючий шар щонайменше одного багатокомпонентного фільтра містить подрібнений базальт та кварцовий пісок. 4. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що містить два багатокомпонентних фільтри, які з'єднані між собою трубопроводом та вхід одного з яких з'єднаний трубопроводом з виходом проміжного накопичувального резервуара через внутрішній насос, а вихід іншого з'єднаний трубопроводом з входом фільтра з активованим вугіллям. 5. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що трубопровід відводу відфільтрованої води виконаний із щонайменше двома вихідними отворами. 6. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що джерело живлення виконане із можливістю підключення до зовнішнього джерела енергії. 7. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що допоміжне обладнання включає щонайменше один термінал для відображення показників роботи станції виконаний із можливістю розміщення за межами уніфікованого герметизованого кузову. 8. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що щонайменше однією фільтровентиляційною установкою є припливно-витяжний вентилятор. 9. Військова фільтрувальна станція за п. 1, яка відрізняється тим, що вантажним транспортним засобом є вантажний автомобіль МАЗ-631705. 12 UA 122378 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 13
