Коливально-відцентровий насос
Формула / Реферат
1. Коливально-відцентровий насос, що містить всмоктувальний і нагнітальний патрубки, привід, а також вузол для всмоктування і нагнітання рідини, який відрізняється тим, що вузол для всмоктування і нагнітання рідини виконаний у вигляді пружного елемента, наприклад гофрованого патрубка, вхідна частина якого з'єднана з всмоктувальним патрубком, а вихідна - з нагнітальним, при цьому нагнітальний патрубок з'єднаний з приводом і виконаний з можливістю кутового переміщення у будь-якій площині.
2. Коливально-відцентровий насос за п. 1, який відрізняється тим, що всмоктувальний патрубок має обернений клапан.
Текст

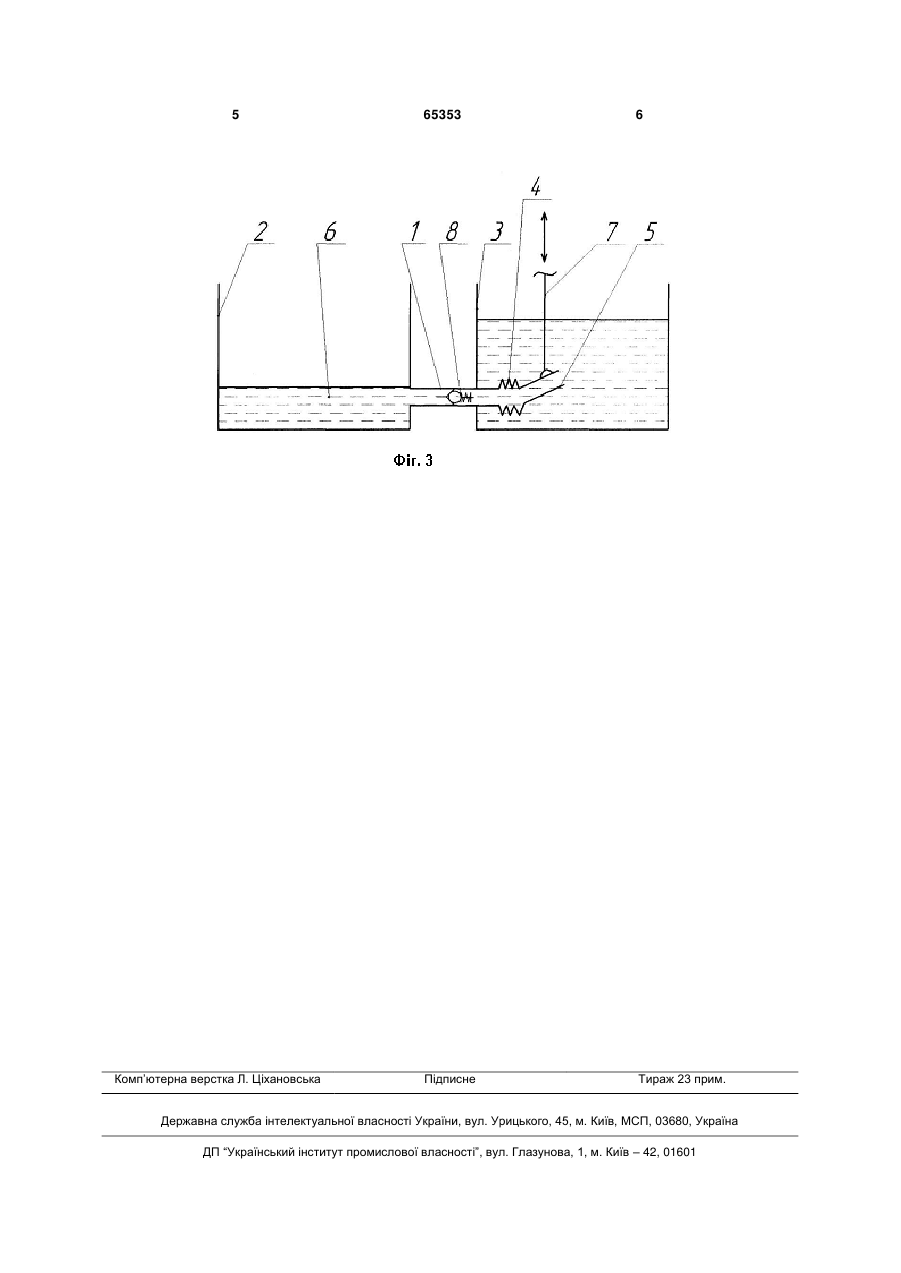

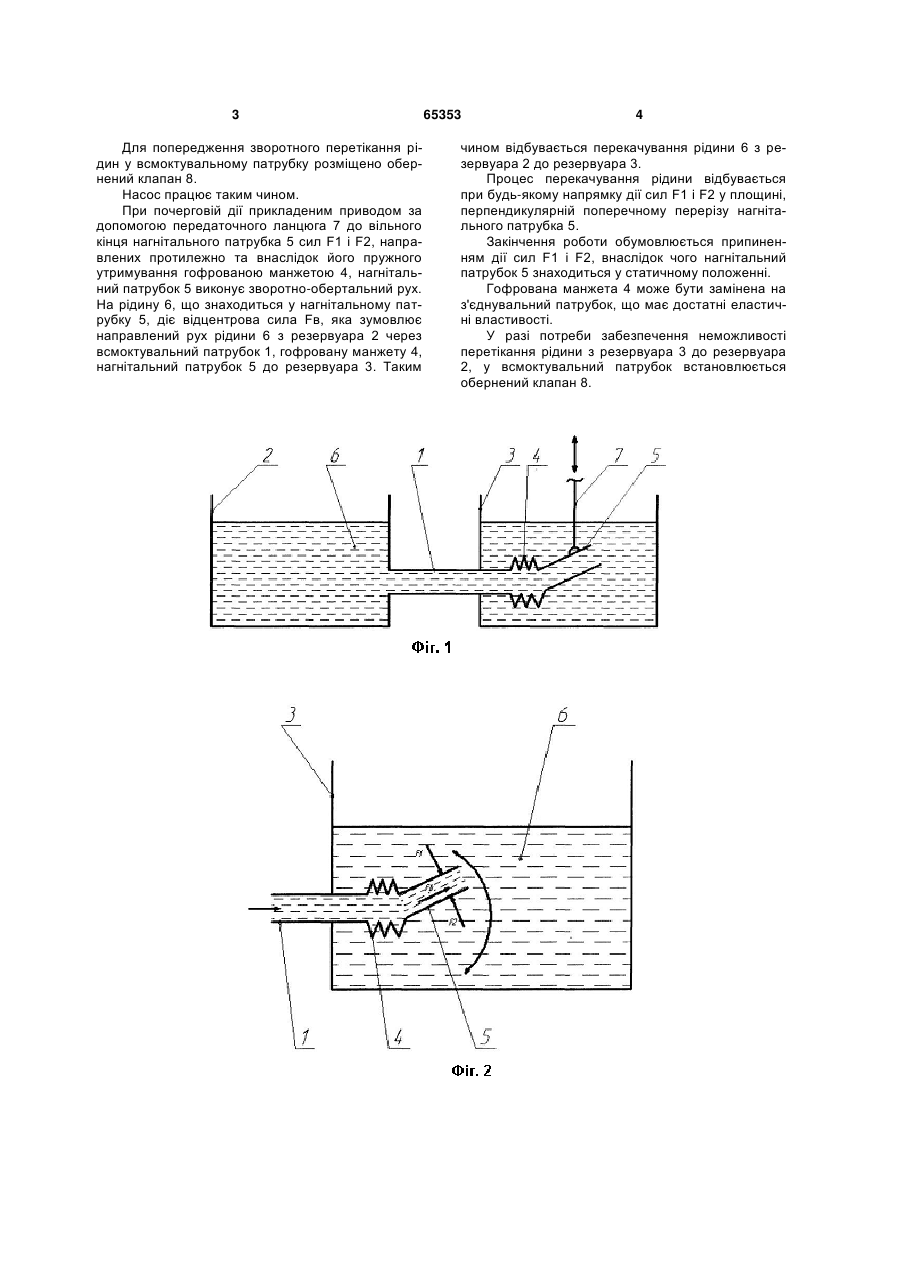

1. Коливально-відцентровий насос, що містить всмоктувальний і нагнітальний патрубки, привід, а також вузол для всмоктування і нагнітання рідини, який відрізняється тим, що вузол для всмокту 3 Для попередження зворотного перетікання рідин у всмоктувальному патрубку розміщено обернений клапан 8. Насос працює таким чином. При почерговій дії прикладеним приводом за допомогою передаточного ланцюга 7 до вільного кінця нагнітального патрубка 5 сил F1 і F2, направлених протилежно та внаслідок його пружного утримування гофрованою манжетою 4, нагнітальний патрубок 5 виконує зворотно-обертальний рух. На рідину 6, що знаходиться у нагнітальному патрубку 5, діє відцентрова сила Fв, яка зумовлює направлений рух рідини 6 з резервуара 2 через всмоктувальний патрубок 1, гофровану манжету 4, нагнітальний патрубок 5 до резервуара 3. Таким 65353 4 чином відбувається перекачування рідини 6 з резервуара 2 до резервуара 3. Процес перекачування рідини відбувається при будь-якому напрямку дії сил F1 і F2 у площині, перпендикулярній поперечному перерізу нагнітального патрубка 5. Закінчення роботи обумовлюється припиненням дії сил F1 і F2, внаслідок чого нагнітальний патрубок 5 знаходиться у статичному положенні. Гофрована манжета 4 може бути замінена на з'єднувальний патрубок, що має достатні еластичні властивості. У разі потреби забезпечення неможливості перетікання рідини з резервуара 3 до резервуара 2, у всмоктувальний патрубок встановлюється обернений клапан 8. 5 Комп’ютерна верстка Л. Ціхановська 65353 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюOscillating centrifugal pump
Автори англійськоюMiroshnychenko Leonid Leonidovych
Назва патенту російськоюКолебательно-центробежный насос
Автори російськоюМирошниченко Леонид Леонидович
МПК / Мітки
МПК: F04D 29/40
Мітки: насос, коливально-відцентровий
