Формування діаграми спрямованості з просторово-часовим кодуванням і рознесенням передачі

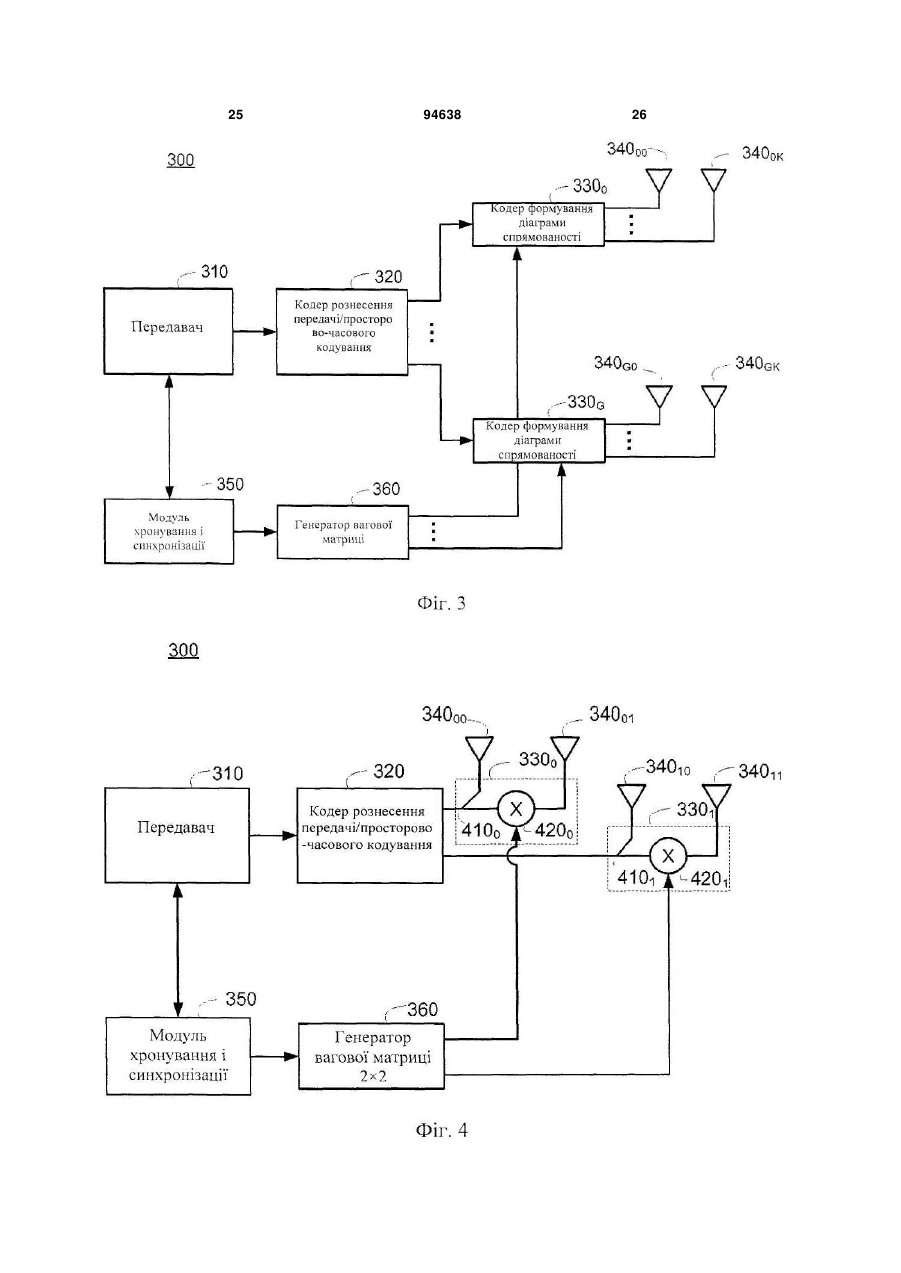

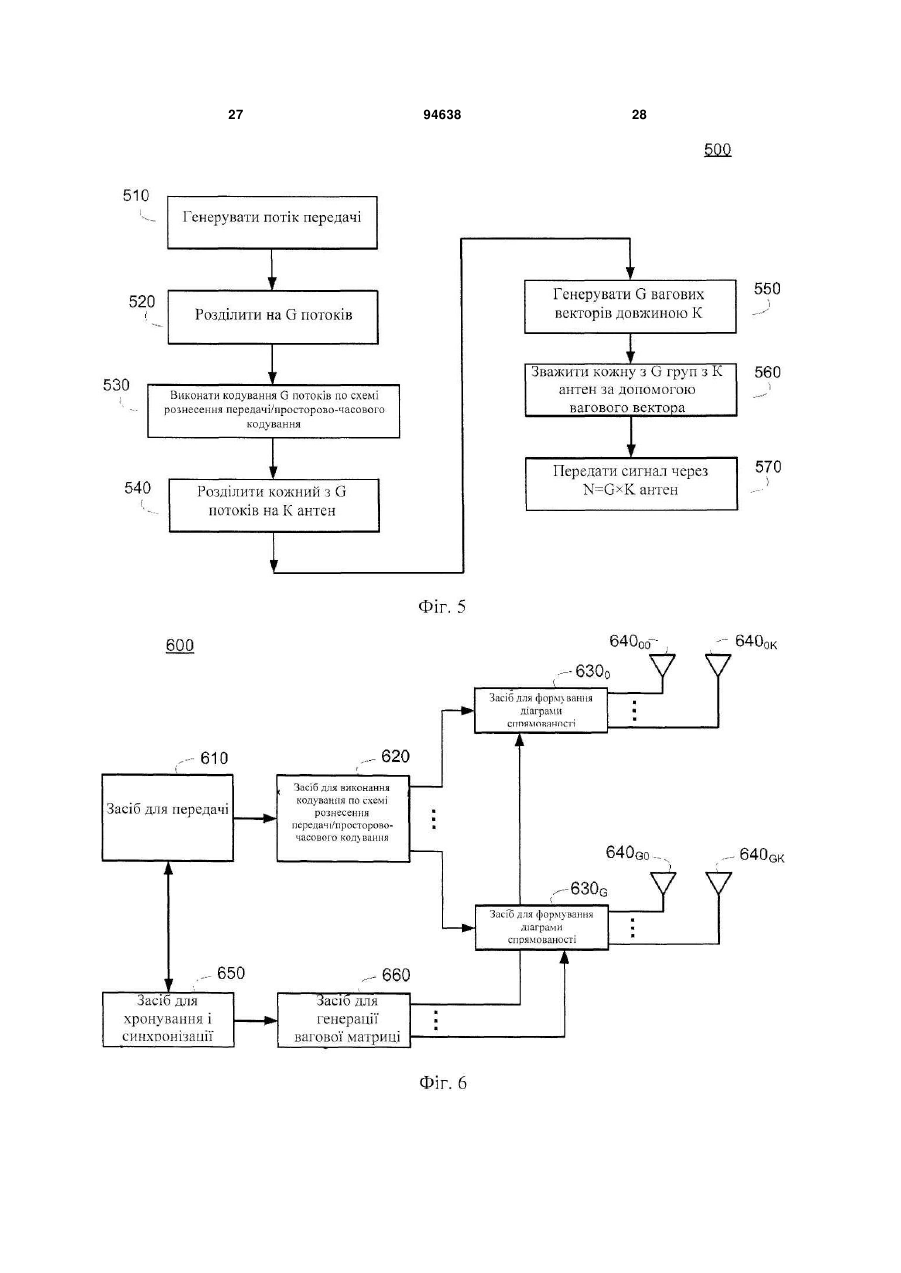

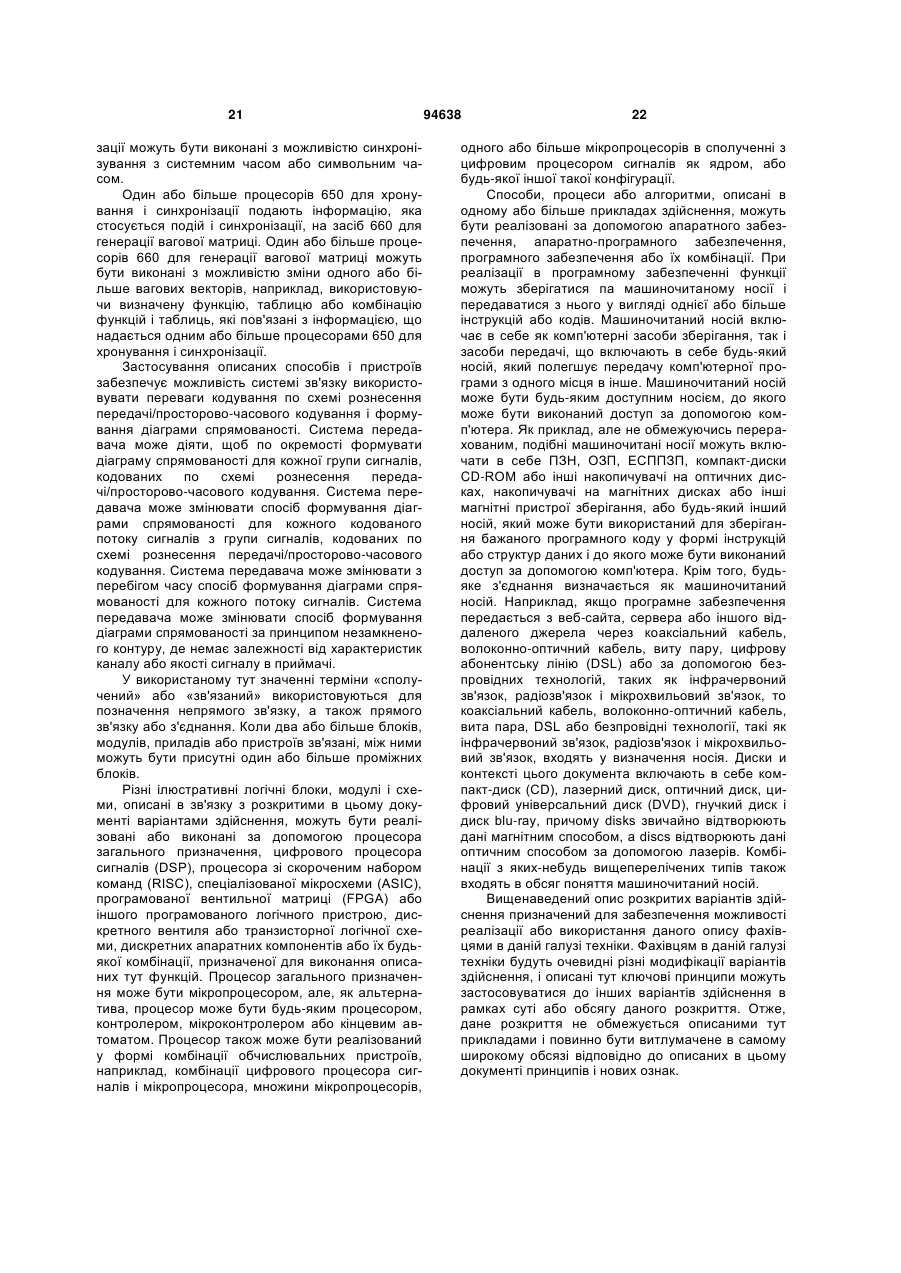

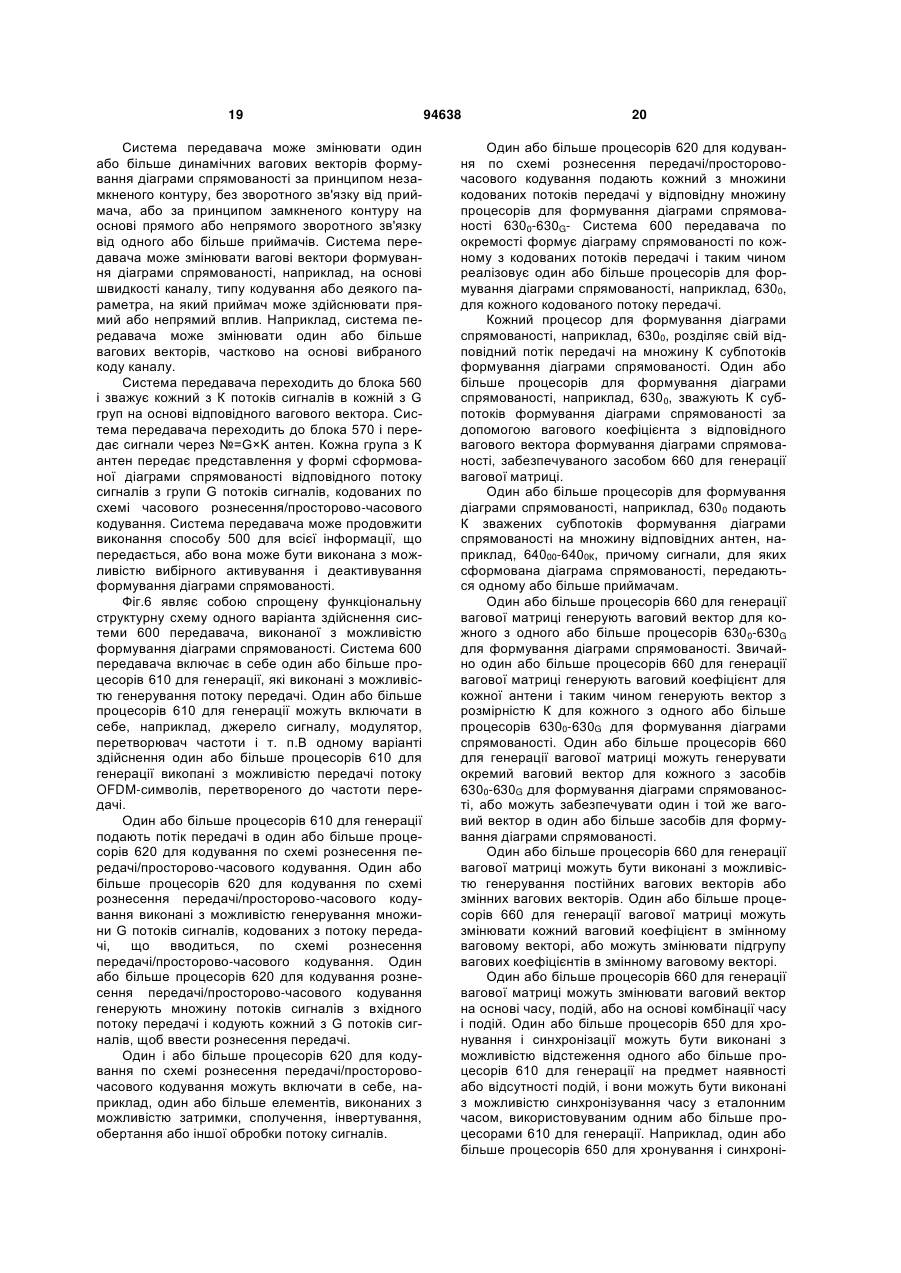

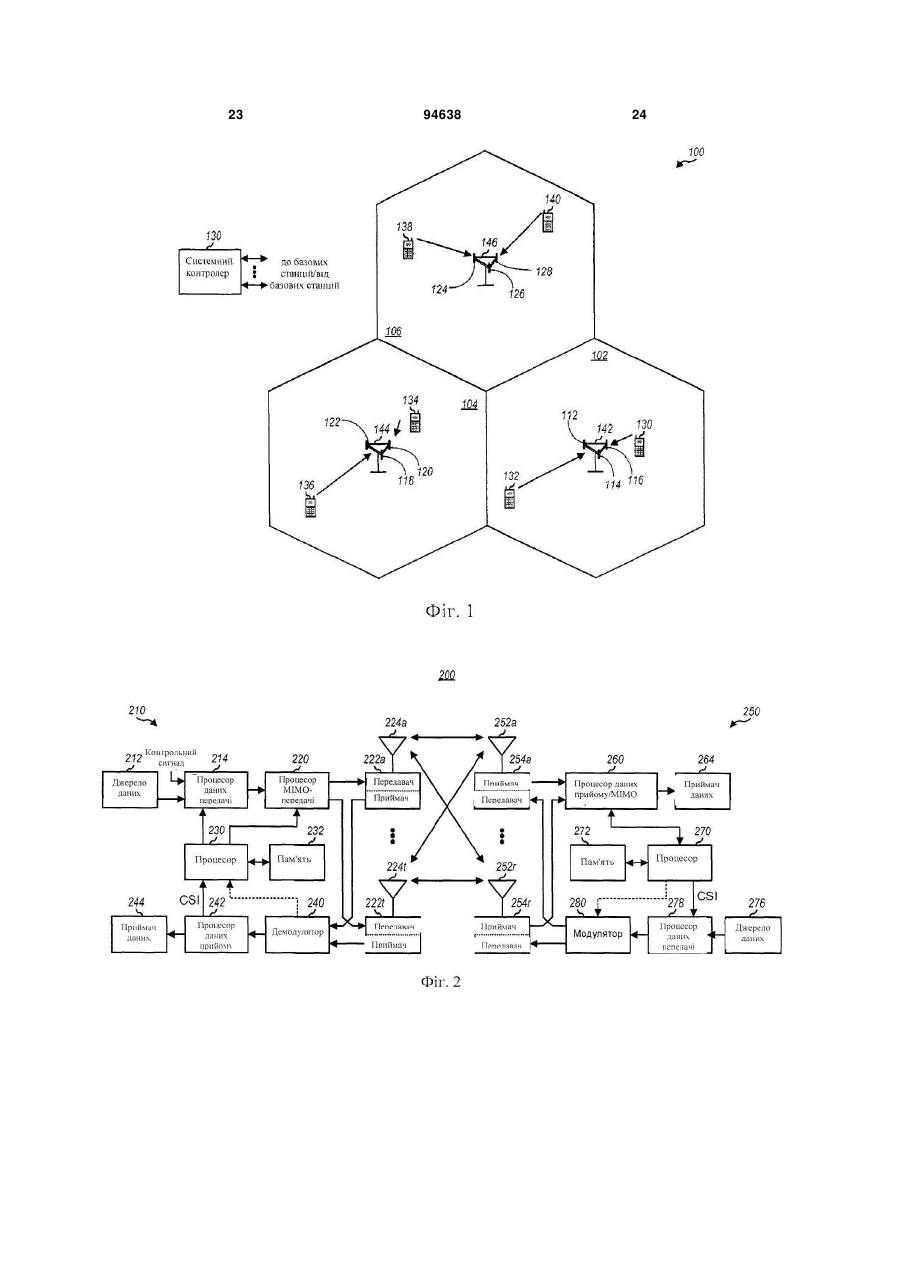

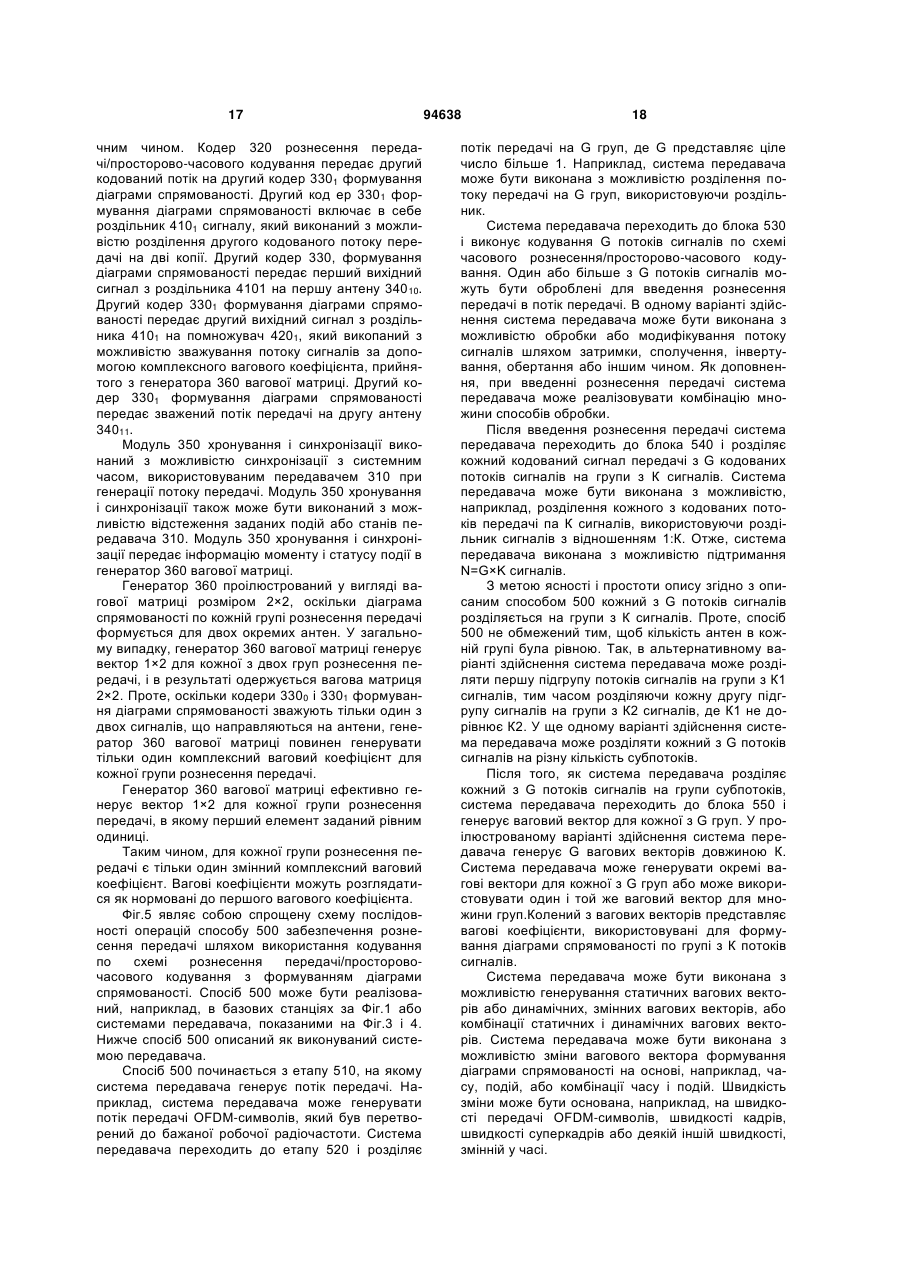

1. Передавач, який містить: генератор, виконаний з можливістю генерування потоку сигналів передачі; кодер рознесення передачі, виконаний з можливістю прийому потоку сигналів передачі і генерування з потоку сигналів передачі множини G потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування; і множину кодерів формування діаграми спрямованості, кожний з яких виконаний з можливістю прийому одного з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування, і генерування множини K зважених субпотоків, виконаних з можливістю передачі у відповідну виділену множину K антен, щоб формувати діаграму спрямованості для одного з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування. 2. Передавач за п.1, причому передавач сполучений з множиною груп антен, сполучених з множиною кодерів формування діаграми спрямованості, причому кожна з множини груп антен містить K антен і виконана з можливістю широкомовної передачі одного кодованого потоку передачі, для якого сформована діаграма спрямованості, з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування. 3. Передавач за п.2, в якому множина груп антен містить N=G x K антен. 2 (19) 1 3 94638 4 цесу генерації потоку передачі, кодованого по схемі рознесення передачі/просторово-часового кодування. 14. Передавач за п.1, в якому кодер рознесення передачі виконаний з можливістю обертання версії потоку передачі як щонайменше частини процесу генерації потоку передачі, кодованого по схемі рознесення передачі/просторово-часового кодування. 15. Спосіб введення рознесення передачі, який включає етапи, на яких: генерують потік передачі; розділяють потік передачі на множину G потоків сигналів; кодують G потоків сигналів по схемі рознесення передачі/просторово-часового кодування; формують діаграму спрямованості для кожного з G потоків сигналів шляхом розділення кожного з G потоків сигналів на K субпотоків по відповідних виділених K антенах; і передають G сигналів, для яких сформована діаграма спрямованості. 16. Спосіб за п.15, в якому кодування G потоків сигналів по схемі рознесення передачі/просторово-часового кодування включає часову затримку щонайменше одного з G потоків сигналів відносно першого з G потоків сигналів. 17. Спосіб за п.15, в якому кодування G потоків сигналів по схемі рознесення передачі/просторово-часового кодування включає сполучення щонайменше одного з G потоків сигналів відносно першого з G потоків сигналів. 18. Спосіб за п.15, в якому кодування G потоків сигналів по схемі рознесення передачі/просторово-часового кодування включає обертання щонайменше одного з G потоків сигналів відносно першого з G потоків сигналів. 19. Спосіб за п.15, в якому формування діаграми спрямованості по кожному з G потоків сигналів по K антенах включає зважування щонайменше одного з G потоків сигналів за допомогою змінного вектора формування діаграми спрямованості. 20. Спосіб за п.19, в якому змінний вектор формування діаграми спрямованості містить заданий вектор формування діаграми спрямованості, змінний у часі. 21. Спосіб за п.15, в якому формування діаграми спрямованості для кожного з G потоків передачі по K антенах включає: зважування кожного з K субпотоків за допомогою одного елемента відповідного вагового вектора. 22. Спосіб за п.21, в якому зважування кожного з K субпотоків включає перемноження субпотоку з комплексним ваговим коефіцієнтом з відповідного вагового вектора. 23. Спосіб за п.21, в якому зважування кожного з K субпотоків включає зважування щонайменше одного субпотоку за допомогою змінного вагового коефіцієнта. 24. Передавач, який містить: засіб для генерації потоку передачі; засіб для кодування потоку передачі по схемі рознесення передачі/просторовочасового кодування, щоб генерувати G кодованих потоків передачі; засіб для формування діаграми спрямованості по кожному з G кодованих потоків передачі шляхом розділення кожного з G потоків сигналів на K субпотоків, щоб генерувати G груп, для яких сформована діаграма спрямованості; і відповідну виділену множину K антен для передачі G груп, для яких сформована діаграма спрямованості. 25. Передавач за п.24, в якому засіб для кодування потоку передачі по схемі рознесення передачі/просторово-часового кодування містить елемент, конфігурований для генерації щонайменше одного із затриманого, сполученого, оберненого і інвертованого потоку сигналів з потоку передачі. 26. Передавач за п.24, який додатково містить засіб для генерації вагової матриці, що має щонайменше один змінний ваговий вектор, причому засіб для формування діаграми спрямованості по кожному з G кодованих потоків передачі містить засіб для перемноження щонайменше одного з G кодованих потоків передачі з першим з щонайменше одного змінного вагового вектора. 27. Передавач за п.26, який додатково містить засіб для хронування і синхронізації, конфігурований для генерації еталона часу, використовуваного засобом для генерації вагової матриці, щоб змінювати щонайменше один змінний ваговий вектор. 28. Машиночитаний носій, який включає в себе інструкції, конфігуровані для спонукання пристрою забезпечувати рознесення передачі, причому згадані інструкції містять: інструкції для передачі G потоків сигналів; інструкції для кодування G потоків сигналів по схемі рознесення передачі/просторово-часового кодування; і інструкції для зважування кожного з G потоків сигналів за допомогою відповідного комплексного вагового вектора, щоб сформувати діаграму спрямованості для кожного з G потоків сигналів, шляхом розділення кожного з G потоків сигналів на K субпотоків, що відповідають відповідній виділеній множині K антен для передачі G груп, для яких сформована діаграма спрямованості. 29. Машиночитаний носій за п.28, який додатково містить інструкції для генерації щонайменше одного змінного вагового вектора. За даною патентною заявкою вимагається пріоритет на основі попередньої заявки №60/870,653 «Формування діаграми спрямованості з просторово-часовим кодуванням іі рознесенням передачі», поданої 19 грудня 2006p., права на яку переуступлені заявнику даної заявки і яка включена в цей документ шляхом посилання. Пристрої безпровідного зв'язку виконані з можливістю роботи в різних операційних умовах і операційних середовищах. Мобільний безпровідний пристрій може зазнавати радикальних змін якості сигналу залежно від розташування цього пристрою відносно джерела, яке передає сигнал. Зміни якості сигналу можуть бути охарактеризова 5 ні змінами безпровідного каналу, який зв'язує передавач з безпровідним приймачем. Існує множина факторів, які впливають на безпровідний канал. Наприклад, рівень прийнятого сигналу падає при збільшенні відстані між передавачем і приймачем, і Крім того, зміни в рельєфі місцевості і наявність перешкод і відбивальних поверхонь сприяють багато променевому поширенню. Сигнали, які проходять по множині трактів від передавача до приймача, можуть конструктивно або деструктивно комбінуватися. Деструктивне комбінування сигналів, через, наприклад, обертання фази в компоненті багатопроменевого сигналу, може привести до значного падіння якості сигналу в приймачі. Падіння якості сигналу часто називають завмиранням сигналу, або просто завмиранням. В системах безпровідного зв'язку можуть застосовуватися різні способи компенсації імовірності глибокого завмирання. Для сприяння компенсації завмирань в системах безпровідного зв'язку може використовуватися рознесення сигналу. Рознесення стосується реалізації деякого роду надмірності для падання або дозволу незалежних шляхів поширення сигналу. Передавач може забезпечити рознесення шляхом введення явною дозвільного сигналу, так що в приймачі забезпечується велика імовірність прийому і дозволу переданого сигналу. Передавач може ввести рознесення шляхом використання множини передавальних антен, множини частот передачі, множини часових моментів передачі або деякої комбінації перерахованого. Наприклад, рознесення передачі може бути досягнуте шляхом передачі вихідного інформаційного символу з однієї антени і передачі модифікованої версії цього символу з іншої антени. Модифікована версія вихідного символу може стосуватися версії вихідного символу, який затриманий, сполучений, інвертований, повернутий і т. п., або деякої комбінації деяких або всіх перерахованих прийомів. Термін обертання сигналу стосується комплексного обертання фази сигналу відносно точки відліку. Приймач обробляє загальний прийнятий сигнал протягом одного або більше періодів передачі символу, щоб відновити переданий символ. Аналогічно, приймач може забезпечити рознесення невеликої величини шляхом використання множини приймальних антен, які просторово рознесені. Переважно, множина приймальних антен рознесені одна від одної на деяку відстань, яка дозволяє кожній антені сприймати характеристики каналу, які не залежать від характеристик каналу, що сприймаються іншими приймальними антенами. Запропоновані способи і пристрій для посилення рознесення в приймачі шляхом застосування формування діаграми спрямованості до сигналів, кодованих по схемі рознесення передачі/просторово-часового кодування. Рознесення передачі може бути забезпечене в джерелі сигналу шляхом просторово-часового кодування сигналу. Сигнал передачі піддається просторовочасовому кодуванню по множині просторово 94638 6 часових антенних груп, причому кожна просторово-часова антенна група співвіднесена з конкретним просторово-часовим кодом. По кожному сигналу в кожній просторово-часовій антенній групі формується діаграма спрямованості по множині антен в просторово-часовій антенній групі. Кожній антені з множини антен в просторово-часовій антенній групі надається окремий ваговий коефіцієнт відносно іншої антени в даній просторово-часовій групі. Кожний ваговий коефіцієнт може мати визначену амплітуду, фазу або комбінацію амплітуди і фази. Вагові коефіцієнти можуть бути статичними або динамічними. Для динамічних коефіцієнтів амплітуда, фаза або комбінація амплітуди і фази може варіювати протягом чаcу. Аспекти даного розкриття включають в себе систему передавача, яка включає в себе передавач, виконаний з можливістю генерування потоку сигналів передачі, кодер рознесення передачі, виконаний з можливістю прийому потоку сигналів передачі і генерування з потоку сигналів передачі множини G потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування, і множину код ері в формування діаграми спрямованості, кожний з яких виконаний з можливістю прийому одного з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування, і генерування множини К зважених субпотоків для формування діаграми спрямованості одного з множини потоків передачі, кодованих по схемі рознесення передачі/просторово-часового кодування. Аспекти даного розкриття включають в себе спосіб введення рознесення передачі. Спосіб включає в себе етапи, на яких генерують потік передачі, розділяють потік передачі на множину G потоків сигналів, виконують кодування G потоків сигналів по схемі рознесення передачі/просторово-часового кодування, формують діаграму спрямованості кожного з G потоків сигналів по К антенах і передають G сигналів, для яких сформована діаграма спрямованості. Аспекти даного розкриття включають в себе систему передавача, яка включає в себе засіб для генерації потоку передачі, засіб для кодування потоку передачі по схемі рознесення передачі/просторово-часового кодування, щоб генерувати G кодованих потоків передачі, засіб для формування діаграми спрямованості по кожному з G кодованих потоків передачі, щоб генерувати G груп, для яких сформована діаграма спрямованості, і множину антен для передачі G груп, для яких сформована діаграма спрямованості. Аспекти даного розкриття включають в себе машиночитаний носій, що містить комп'ютерну програму для виконання етапів, на яких приймають потік передачі, кодують G потоків сигналів по схемі рознесення передачі/просторово-часового кодування, і надають вагові коефіцієнти кожному з G потоків сигналів за допомогою відповідного комплексного вагового вектора, щоб формувати діаграму спрямованості по кожному з G потоків сигналів. Ознаки, задачі і переваги варіантів здійснення даного опису будуть очевидні з нижчєнаведеного 7 докладного опису і супроводжувальних креслень, на яких однакові елементи позначені однаковими посилальними позиціями. Фіг.1 - спрощена функціональна структурна схема варіанта здійснення системи безпровідного зв'язку; Фіг.2 - спрощена функціональна структурна схема варіанта здійснення передавача і приймача в системі безпровідного зв'язку з множинним доступом; Фіг.3 - спрощена функціональна структурна схема варіанта здійснення системи передавача з рознесенням передачі, яке реалізовується шляхом просторово-часового кодування з формуванням діаграми спрямованості; Фіг.4 - спрощена функціональна структурна схема варіанта здійснення системи передавача з рознесенням передачі, яке реалізовується шляхом просторово-часового кодування з формуванням діаграми спрямованості; Фіг.5 - спрощена схема варіанта здійснення способу надання рознесення передачі шляхом використання кодування рознесення передачі/просторово-часового кодування з формуванням діаграми спрямованості; Фіг.6 - спрощена функціональна структурна схема варіанта здійснення системи передавача з рознесенням передачі, яке реалізовується шляхом просторово-часового кодування з формуванням діаграми спрямованості. Нижче описані способи і пристрій для генерації і передачі безпровідних сигналів, які поєднують переваги кодування по схемі рознесення передачі/просторово-часового кодування і формування діаграми спрямованості. Передавач забезпечений N передавальними антенами. N передавальних антен розділяються на G груп антен, де G
