H01Q 3/00 — Пристрої для зміни орієнтації і (або) форми діаграми спрямованості хвиль, випромінюваних антеною або групою антен

Номер патенту: 110480

Опубліковано: 12.01.2016

Автори: Станкевич Сергій Арсенійович, Федотов Борис Микитович

МПК: G01S 13/00, G01S 13/90, G01S 7/00 ...

Мітки: смуги, спосіб, розрізненості, синтезування, здійснення, радарів, розширеної, пристрій, супутникових, надвисокої, огляду, апертури

Формула / Реферат:

1. Спосіб синтезування апертури супутникових радарів надвисокої розрізненості розширеної смуги огляду, який полягає в тому, що формують і випромінюють зондувальні сигнали, приймають відбиті сигнали, роблять виміри і дискретизацію відбитих сигналів від каналів похилої дальності, проводять корекцію фази відбитих сигналів у кожному каналі за похилою дальністю, здійснюють їх запам'ятовування, розділяють скоректовані відбиті сигнали на складові...

Номер патенту: 103634

Опубліковано: 25.12.2015

Автори: Симонов Володимир Федорович, Білоконська Юлія Валентинівна

МПК: G01S 13/02, H01Q 3/00

Мітки: управління, антени, радіолокаційної, швидкістю, система, адаптивна, обертання

Формула / Реферат:

Адаптивна система управління швидкістю обертання радіолокаційної антени, що містить задатчик кута повороту антени, підключений до входу, механічно пов'язаного з виконавчим механізмом датчика кута повороту антени, вихід якого через фазовий детектор підключений до першого входу порогового блока, другий вхід якого з'єднаний з виходом задатчика величини сектора огляду, а вихід з'єднаний з першим входом суматора, другий вхід якого підключений до...

Номер патенту: 55438

Опубліковано: 10.12.2010

Автори: Авдєєнко Гліб Леонідович, Веселова Анастасія Петрівна, Якорнов Євгеній Аркадійович, Карпенко Борис Олексійович, Сторубльов Олександр Іванович

МПК: H01Q 3/00, G01S 3/00

Мітки: адаптивна, відстанню, решітка, антенна

Формула / Реферат:

Адаптивна за відстанню антенна решітка, що містить три рознесені у просторі антенні елементи, три фільтри, подільник потужності, препроцесор, що містить два фазообертачі, два аналого-цифрові перетворювачі, подільник потужності, фазометр, суматор та детектор, причому до виходу кожного з трьох антенних елементів приєднаний вхід відповідного фільтра, перший вихід подільника потужності препроцесора приєднаний до першого входу фазометра...

Номер патенту: 55415

Опубліковано: 10.12.2010

Автори: Мазуренко Олександр Вікторович, Якорнов Євгеній Аркадійович, Ільченко Михайло Юхимович

МПК: G01S 3/00, H01Q 3/00

Мітки: розріджена, антенна, решітка, адаптивна, приймальна

Формула / Реферат:

Приймальна розріджена адаптивна антенна решітка, що містить три рознесені у просторі антенні елементи, три фільтри, дільник потужності, суматор, детектор та препроцесор, що містить два фазообертачі, два аналого-цифрових перетворювачі, дільник потужності, фазометр, причому до виходу кожного з трьох антенних елементів приєднаний вхід відповідного фільтра, перший вихід дільника потужності препроцесора приєднаний до першого входу фазометра...

Номер патенту: 91951

Опубліковано: 10.09.2010

Автори: Широков Ігор Борисович, Сердюк Ігор Володимірович

МПК: G01R 29/08, G01R 25/00, G01S 3/00 ...

Мітки: фазі, флуктуацій, пристрій, приходу, мікрохвиль, кутів, виміру, набігу

Формула / Реферат:

Пристрій для виміру флуктуацій набігу фази та кутів приходу мікрохвиль, що містить два генератори мікрохвильових коливань, три мікрохвильових Y-циркулятори, дві мікрохвильових антени первинного випромінювання та вторинного прийому, два мікрохвильових змішувачі, два фазометри, високочастотний високодобротний кварцовий опорний генератор, два подільники частоти, кожний з яких формує сигнали з низькими частотами F1 та F2, який відрізняється тим,...

Номер патенту: 91570

Опубліковано: 10.08.2010

Автори: Сидоренко Юрій Борисович, Шило Сергій Анатолійович

МПК: H01Q 3/00, H01Q 19/00

Мітки: антена, променя, змінною, шириною

Формула / Реферат:

1. Антена зі змінною шириною променя, що містить набір з N, де N>1, лінійних дифракційних решіток, розміщених на циліндричному барабані, лінійний діелектричний хвилевід, розміщений паралельно осі обертання барабана, електромеханічний кроковий привід, датчик положення та пристрій керування, при цьому вихідний вал електромеханічного крокового приводу механічно з'єднаний з барабаном та забезпечує його поворот навколо осі, вихід датчика...

Номер патенту: 79811

Опубліковано: 25.07.2007

Автори: Гуляєв Віктор Володимирович, Кашин Сергій Валерійович, Тугай Валерій Петрович, Клепфер Євген Іванович

МПК: H01Q 3/00

Мітки: пристрій, направленості, багатоканальний, антенний, діаграм, конічним, скануванням

Формула / Реферат:

Багатоканальний антенний пристрій з конічним скануванням діаграм направленості, що містить сканер, зв'язаний з приводом обертання, і опромінювачі, який відрізняється тим, що сканер виконаний по дводзеркальній схемі, причому поверхня головного відбивного дзеркала описана рівнянняму декартовій системі координат, вісь Z якої з'єднана з віссю обертання сканера, а...

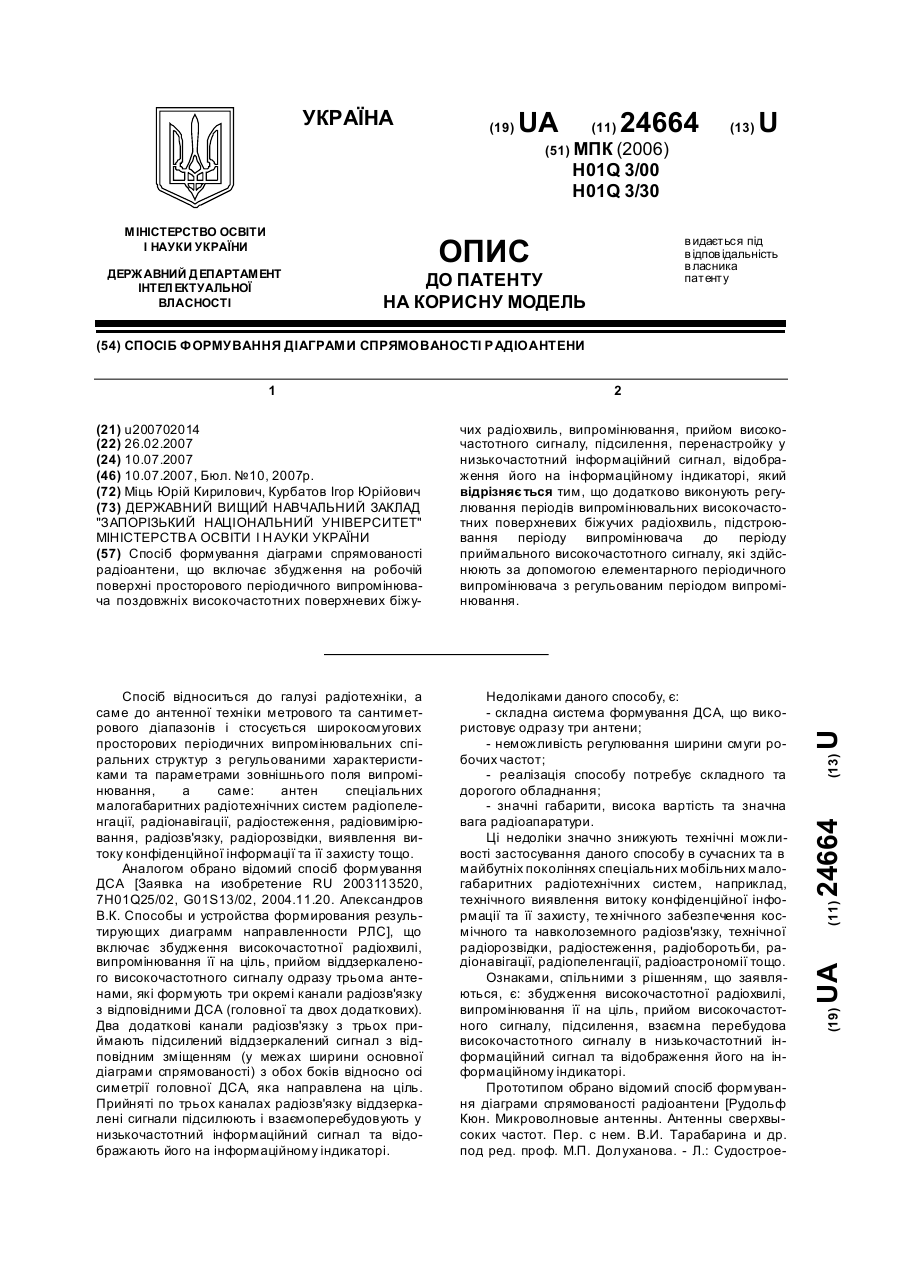

Номер патенту: 24664

Опубліковано: 10.07.2007

Автори: Міць Юрій Кирилович, Курбатов Ігор Юрійович

МПК: H01Q 3/30, H01Q 3/00

Мітки: формування, спрямованості, спосіб, радіоантени, діаграми

Формула / Реферат:

Спосіб формування діаграми спрямованості радіоантени, що включає збудження на робочій поверхні просторового періодичного випромінювача поздовжніх високочастотних поверхневих біжучих радіохвиль, випромінювання, прийом високочастотного сигналу, підсилення, перенастройку у низькочастотний інформаційний сигнал, відображення його на інформаційному індикаторі, який відрізняється тим, що додатково виконують регулювання періодів випромінювальних...

Номер патенту: 15822

Опубліковано: 17.07.2006

Автори: Хорхордін Олександр Олександрович, Михайлов Максим Володимирович, Пасльон Володимир Володимирович, Щербов Ігор Леонідович

МПК: H01Q 3/00

Мітки: антена, сканування, секторного

Формула / Реферат:

1. Антена секторного сканування, яка містить плоскі дзеркала і джерело плоских хвиль, яка відрізняється тим, що плоскі дзеркала виконані з радіопрозорого матеріалу і розміщені таким чином, що утворюють правильний багатокутник, при цьому кількість плоских дзеркал на два менше граней багатокутника, а внутрішня поверхня плоских дзеркал покрита реверсивним матеріалом, крім цього антена забезпечена джерелом сигналів керування, розміщеним у центрі...

Номер патенту: 6144

Опубліковано: 15.04.2005

Автори: Курбатов Ігор Юрійович, Міць Юрій Кирилович

МПК: H01Q 3/00, H01Q 3/30

Мітки: антена, спіральна

Формула / Реферат:

Спіральна антена, що містить коаксіальний фідер, плоский металевий екран, циліндричний порожнистий корпус з розташованими в ньому двома просторовими однозахідними циліндричними спіралями, які входять одна в одну і мають спільну вісь симетрії, яка відрізняється тим, що обидві спіралі антени мають 9-15 витків і можуть регулюватися за довжиною, а радіопрозорий корпус виконує функцію спрямування та герметизації, спіральна антена додатково містить...

Номер патенту: 72497

Опубліковано: 15.03.2005

Автори: Бельдій Микола Миколайович, Крюк Віталій Григорович, Яцишин Віталій Анатолійович

МПК: H01Q 19/10, H01Q 3/00

Мітки: поля, випромінювач, електромагнітного

Формула / Реферат:

1. Випромінювач електромагнітного поля, що містить генератор електроенергії, антену та котушку індуктивності, який відрізняється тим, що генератор електроенергії включено між антеною і котушкою індуктивності з магнітозамкнутим осердям, один кінець якої заземлено.2. Випромінювач за п. 1, який відрізняється тим, що функцію антени виконує корпус генератора електроенергії.3. Випромінювач за пп. 1 або 2, який відрізняється тим, що...

Номер патенту: 5167

Опубліковано: 15.02.2005

Автори: Курбатов Ігор Юрійович, Міць Юрій Кирилович

МПК: H01Q 3/30, H01Q 3/00

Мітки: антена, спіральна

Формула / Реферат:

Спіральна антена, що містить коаксіальний фідер, металевий екран, радіопрозорий корпус з розташованими всередині просторовою однозахідною спіраллю з регульованою довжиною, мікроґвинтом та підстроювальним елементом, до якого жорстко закріплений останній виток спіралі, яка відрізняється тим, що додатково містить автоматичний електромеханічний привід регулювання, діелектричну нерухому основу, радіопрозорий підшипник ковзання, а також спіраль з...

Номер патенту: 4518

Опубліковано: 17.01.2005

Автори: Міць Юрій Кирилович, Курбатов Ігор Юрійович

МПК: H01Q 3/00, H01Q 3/30

Мітки: антена, спіральна

Формула / Реферат:

Спіральна антена, що містить коаксіальний фідер, плоский металевий екран, мікрогвинт, підстроювальний елемент та радіопрозорий корпус з розташованою всередині просторовою циліндричною спіраллю, яка відрізняється тим, що вона додатково містить автоматизований електромеханічний привід, а радіопрозорий корпус виконаний як порожнистий спрямовуючий циліндр  з розташованими в ньому діелектричним мікрогвинтом та спіраллю з 10-13 витків з можливістю...

Номер патенту: 68571

Опубліковано: 16.08.2004

Автори: Яковенко Олександр Васильович, Єфімов Олег Васильович, Кіндрась Олександр Петрович, Балаба Анатолій Миколайович, Ланевський Євген Валерійович

МПК: H01Q 3/00, H01Q 3/02

Мітки: тюнер, антенний

Формула / Реферат:

Антенний тюнер, що складається з послідовно з’єднаних радіочастотного модуля, аналого-цифрового перетворювача, мікроконтролера і схеми управління двигуном антени, а також має клавіатуру і подільник частоти частотометра, вхід якого підключений до виходу радіочастотного модуля, а вихід - до другого входу мікроконтролера, третій вхід якого з’єднаний з клавіатурою, який відрізняється тим, що він додатково містить алфавітно-цифровий дисплей і...

Номер патенту: 56073

Опубліковано: 15.04.2003

Автор: Загорулько Олександр Миколайович

МПК: H01Q 3/00

Мітки: системами, управління, наземними, радіоліній, космічних, антенними, спосіб

Формула / Реферат:

1. Спосіб управління наземними антенними системами космічних радіоліній, який полягає в тому, що приймальним пристроєм разом з телеметричною, службовою, спеціальною та іншою інформацією, що формується на борту космічного апарата (КА), приймають інформацію апаратури супутникової навігації, що містить дані про поточні параметри руху КА у Грінвіцькій системі координат (X, У, Z, Vx, Vy, Vz, t), за якими  за допомогою обчислювального пристрою...

Номер патенту: 54519

Опубліковано: 17.03.2003

Автори: Гамій Дмитро Олександрович, Ольшевський Олександр Лаврентійович, Верлооченко Георгій Іванович, Козлов Сергій Кузьмич

МПК: H01Q 19/10, H01Q 3/00

Мітки: діаграмою, антена, спрямованості, оптимальною

Формула / Реферат:

Антена з оптимальною діаграмою спрямованості, що складається з відбивного дзеркала та опромінювача, яка відрізняється тим, що поверхня відбиття дзеркала утворена кривою другого порядку, описуваною рівнянням:де  та  -...

Номер патенту: 31151

Опубліковано: 15.12.2000

Автори: Маркович Юрій Іванович, Бойко Олександр Валерійович, Сиротюк Віктор Володимирович

МПК: H01Q 3/00, F16H 25/20

Мітки: механізм, обертового, поступальний, перетворення, руху

Текст:

...в отворі корпусу з можливістю осьового переміщення в ньому, зубчасті колеса додаткового кінематичного ланцюга встановлені на направляючій з можливістю обертання на ній і підпружинені в осьовому напрямі, гайка одним кінцем встановлена в підшипнику вихідної ланки механізму, а вал -також одним кінцем встановлений в підшипнику корпуса, при цьому число додаткових кінематичних ланцюгів не менше трьох. На фіг.1 зображено загальний вид...
