Крісло оператора сумісного впливу

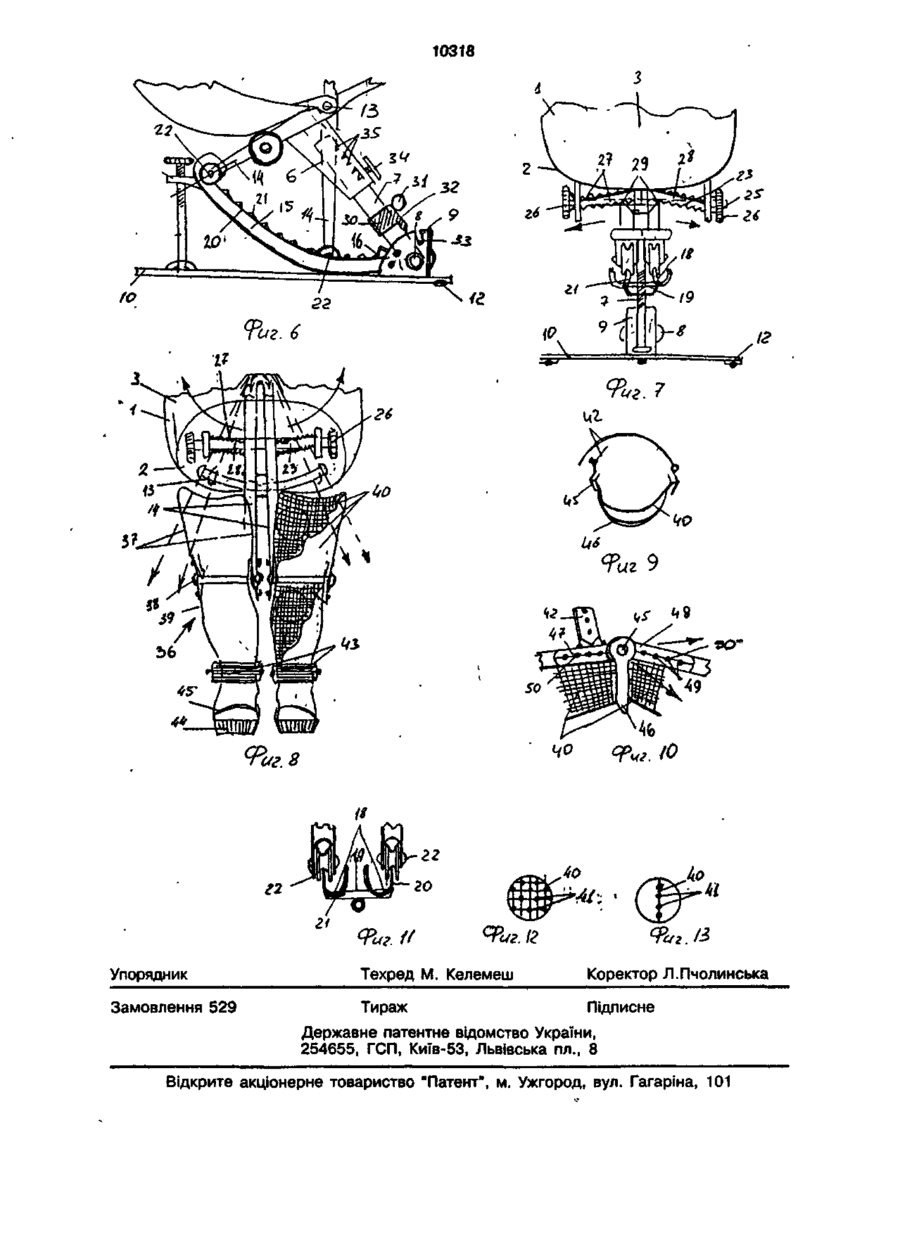

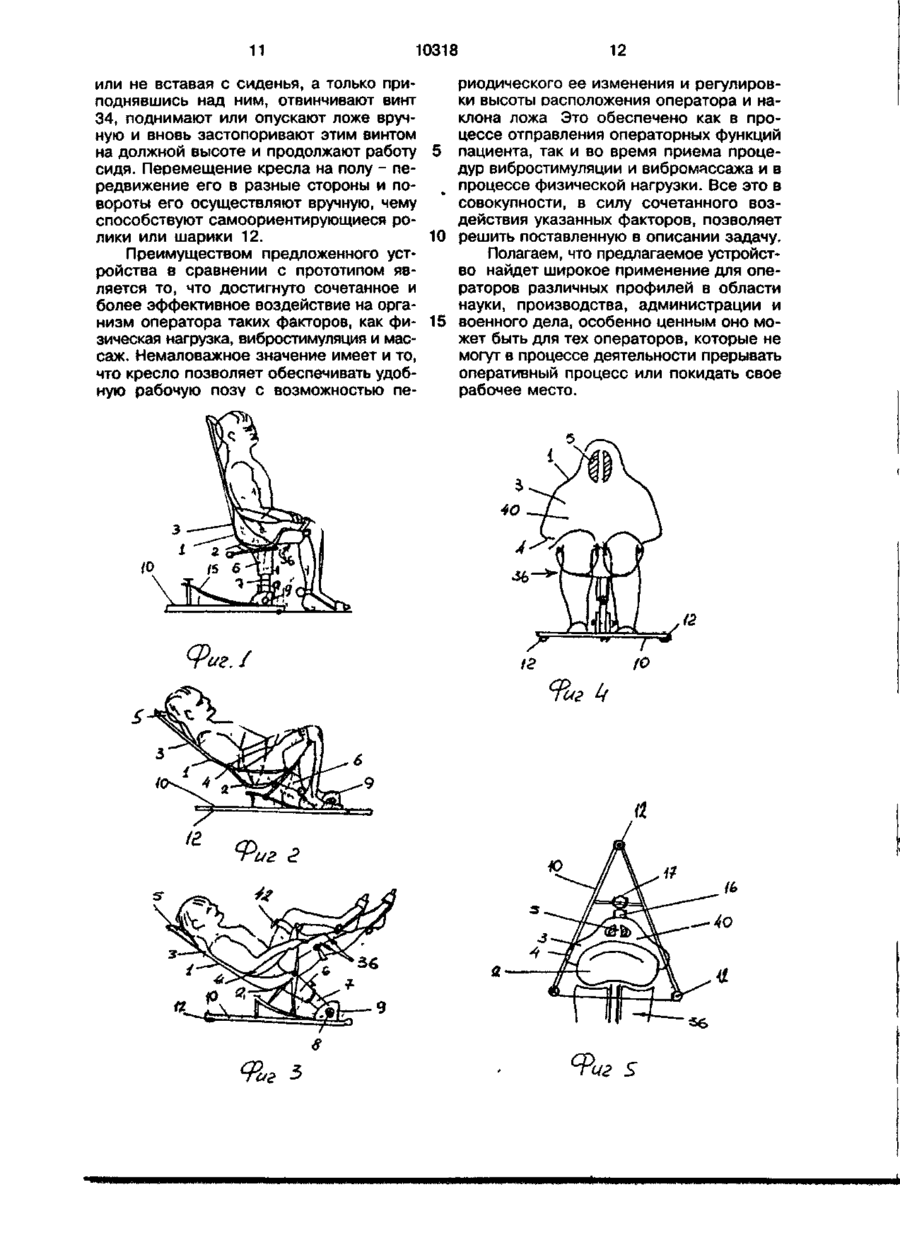

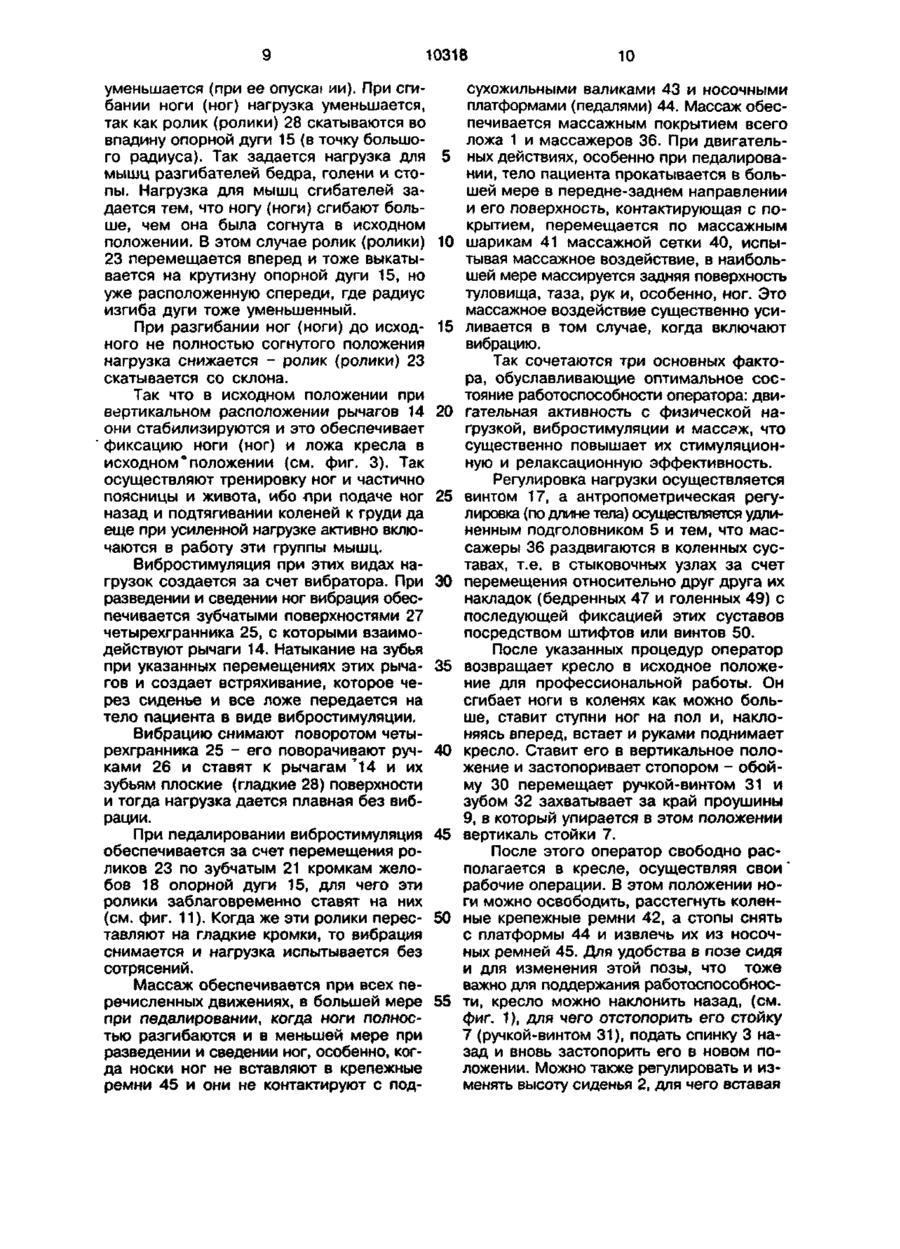

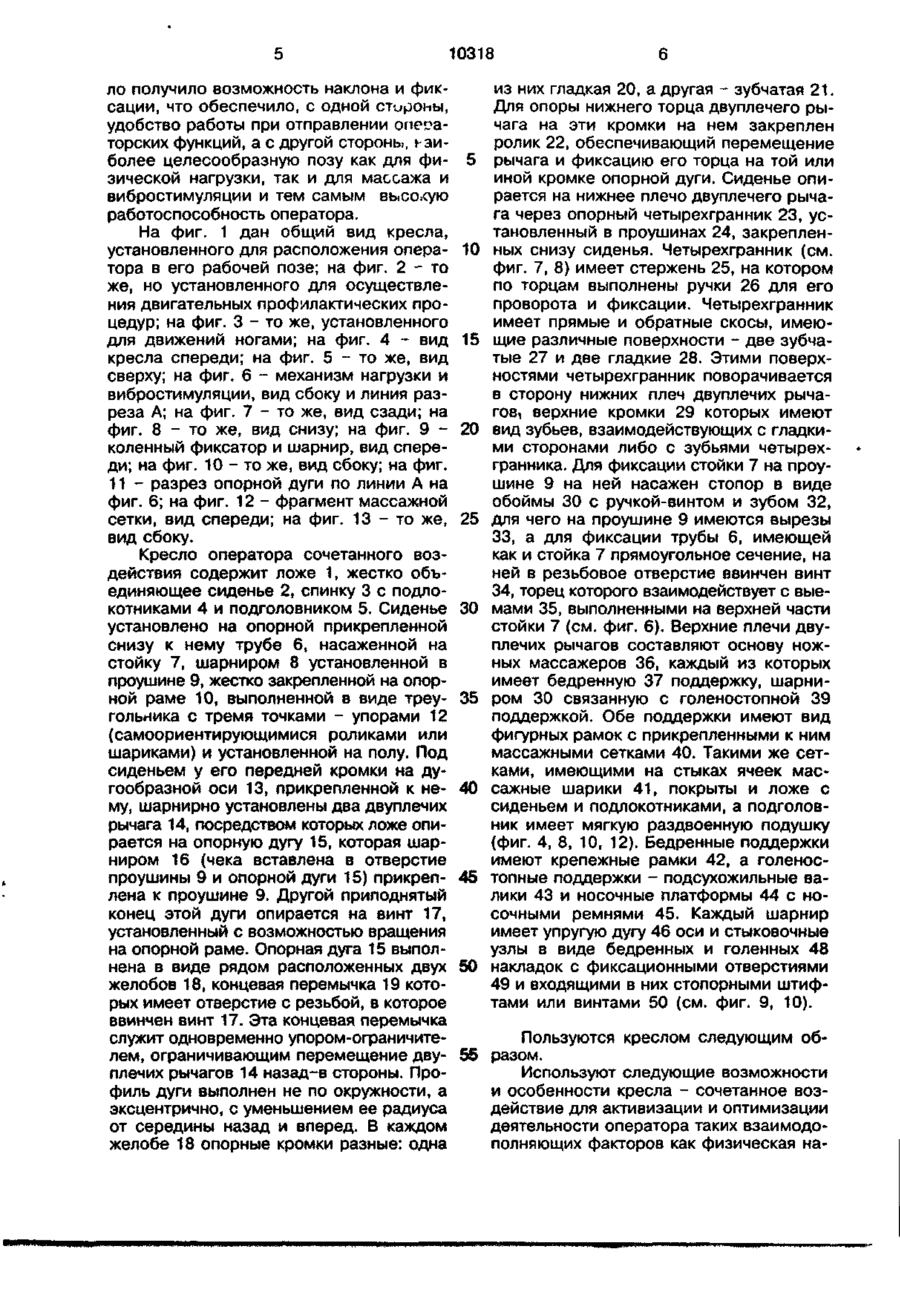

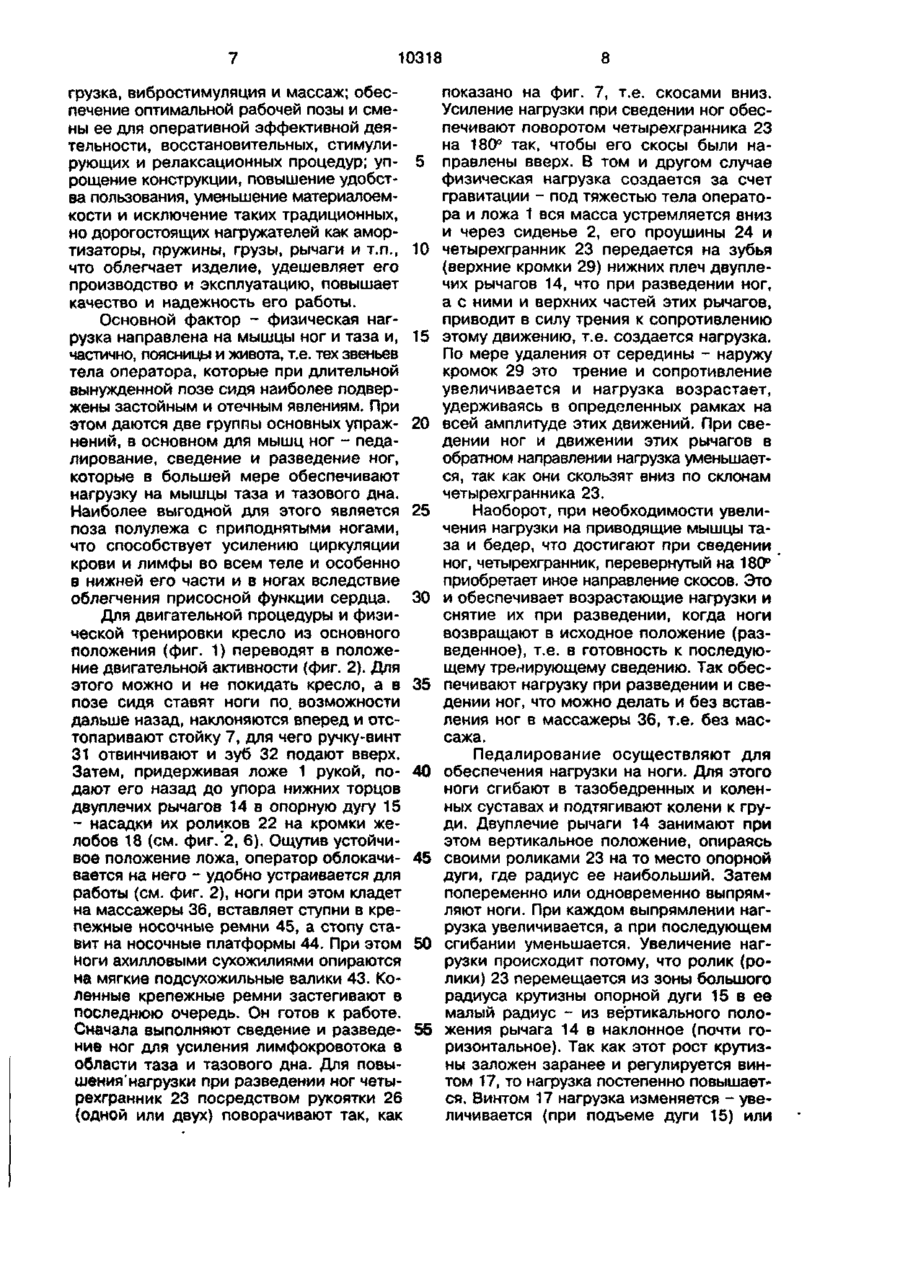

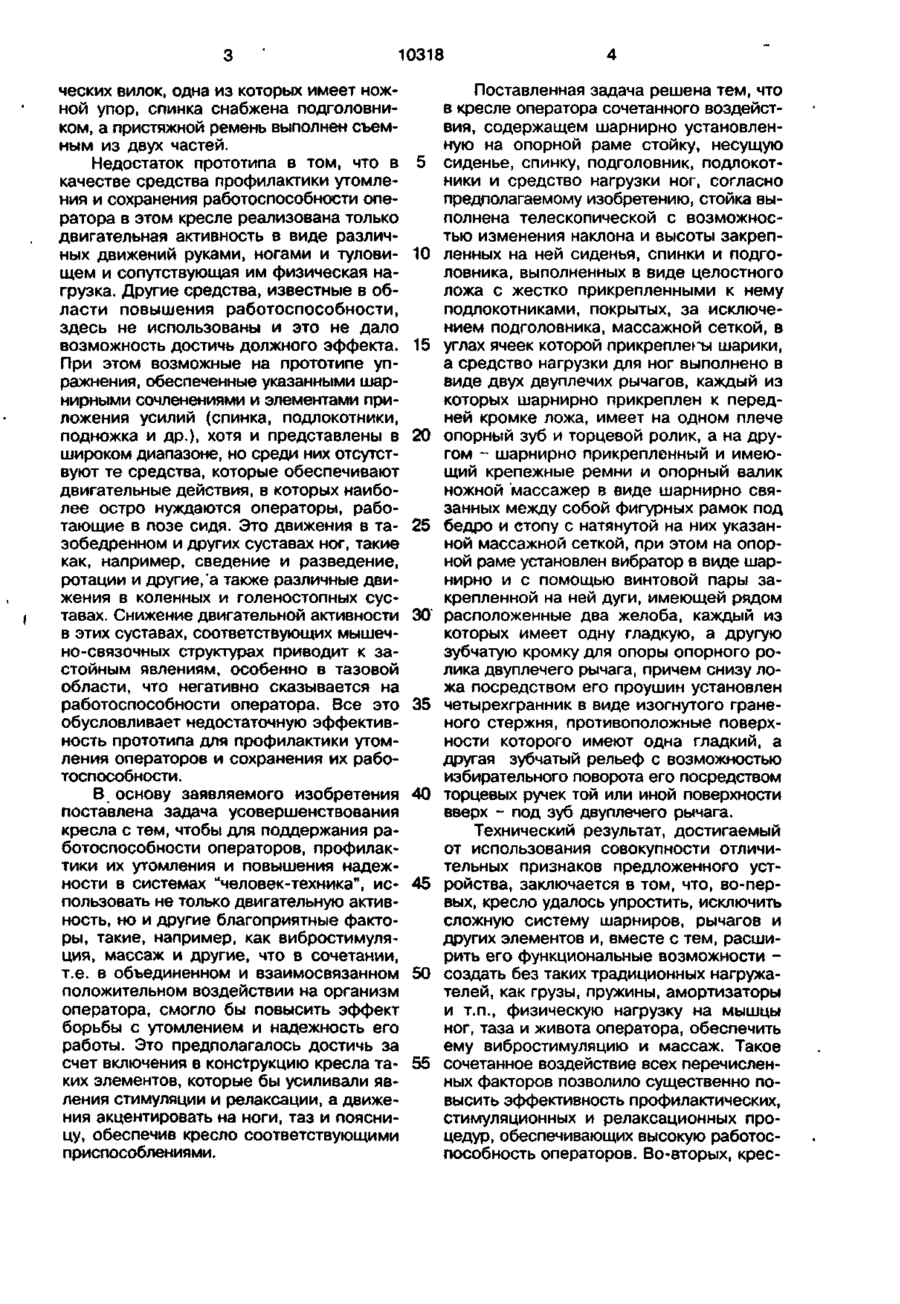

Кресло оператора сочетанного воздействия, содержащее шарнирно установленную на опорной раме стойку, несущую сиденье, спинку, подголовник, подлокотники и средство нагрузки ног, о тл и ч а ю щ е е с я тем, что стойка выполнена телескопической с возможностью изменения наклона и высоты закрепленных на ней сиденья, спинки и подголовника, выполненных в виде целостного ложа с жестко прикрепленными к нему подлокотниками, покрытых, за исключением подголовника, массажной сеткой, в углах ячеек которой закреплены шарики, а средство нагрузки ног выполнено в ви де двух двуплечих рычагов, каждый из которых шарнирно прикреплен к передней кромке ложа, имеет на одном плече опорный зуб и торцевой ролик, а на другом - шарнирно прикрепленный имеющий крепежные ремни и опорный валик ножной массажер в виде шарнирно связанных между собой фигурных рамок под бедро, голень и стопу с натянутой на них указанной массажной сеткой, при этом на опорной раме установлены вибратор в виде шарнирно и с помощью винтовой пары закрепленной на ней дуги, имеющей рядом расположенные два желоба, каждый из которых имеет одну гладкую, а другую зубчатую кромки для опоры опорного ролика двуплечего рычага, причем снизу ложа посредством его проушин установлен четырехгранник в виде изогнутого граненого стержня, противоположные поверхности которого имеют одна гладкий, а другая - зубчатый рельеф с возможностью избирательного поворота его посредством торцевых ручек той или иной поверхностью вверх - под зуб двуплечего рычага. о ы оо о Изобретение относится к медицине и спорту, в частности к устройствам и креслам для профилактики утомления и лечебной гимнастики при работе в позе сидя. Наиболее близким по технической сущности является "Кресло-тренажер", содержащее стойку, соединенные посредством шарниров сиденье, спинку, телеско пические подлокотники, средство для нагрузки ног и пристежной ремень, при этом шарниры выполнены в виде шаровой опоры, а сиденье и спинка установлены на стойке с возможностью наклона относительно поперечной оси вращения в горизонтальной плоскости и качания в радиальном направлении, а средство нагрузки ног выполнено в виде телескопи 10318 ческих вилок, одна из которых имеет ножной упор, спинка снабжена подголовником, а пристяжной ремень выполнен съемным из двух частей. Недостаток прототипа в том, что в качестве средства профилактики утомления и сохранения работоспособности оператора в этом кресле реализована только двигательная активность в виде различных движений руками, ногами и туловищем и сопутствующая им физическая нагрузка. Другие средства, известные в области повышения работоспособности, здесь не использованы и это не дало возможность достичь должного эффекта. При этом возможные на прототипе упражнения, обеспеченные указанными шарнирными сочленениями и элементами приложения усилий (спинка, подлокотники, подножка и др.), хотя и представлены в широком диапазоне, но среди них отсутствуют те средства, которые обеспечивают двигательные действия, в которых наиболее остро нуждаются операторы, работающие в позе сидя. Это движения в тазобедренном и других суставах ног, такие как, например, сведение и разведение, ротации и другие, а также различные движения в коленных и голеностопных суставах. Снижение двигательной активности в этих суставах, соответствующих мышечно-связочных структурах приводит к застойным явлениям, особенно в тазовой области, что негативно сказывается на работоспособности оператора. Все это обусловливает недостаточную эффективность прототипа для профилактики утомления операторов и сохранения их работоспособности . В основу заявляемого изобретения поставлена задача усовершенствования кресла с тем, чтобы для поддержания работоспособности операторов, профилактики их утомления и повышения надежности в системах "человек-техника", использовать не только двигательную активность, но и другие благоприятные факторы, такие, например, как вибростимуляция, массаж и другие, что в сочетании, т.е. в объединенном и взаимосвязанном положительном воздействии на организм оператора, смогло бы повысить эффект борьбы с утомлением и надежность его работы. Это предполагалось достичь за счет включения в конструкцию кресла таких элементов, которые бы усиливали явления стимуляции и релаксации, а движения акцентировать на ноги, таз и поясницу, обеспечив кресло соответствующими приспособлениями. 5 10 15 20 25 30* 35 40 45 50 55 Поставленная задача решена тем, что в кресле оператора сочетанного воздействия, содержащем шарнирно установленную на опорной раме стойку, несущую сиденье, спинку, подголовник, подлокотники и средство нагрузки ног, согласно предполагаемому изобретению, стойка выполнена телескопической с возможностью изменения наклона и высоты закрепленных на ней сиденья, спинки и подголовника, выполненных в виде целостного ложа с жестко прикрепленными к нему подлокотниками, покрытых, за исключением подголовника, массажной сеткой, в углах ячеек которой прикреплет шарики, а средство нагрузки для ног выполнено в виде двух двуплечих рычагов, каждый из которых шарнирно прикреплен к передней кромке ложа, имеет на одном плече опорный зуб и торцевой ролик, а на другом - шарнирно прикрепленный и имеющий крепежные ремни и опорный валик ножной массажер в виде шарнирно связанных между собой фигурных рамок под бедро и стопу с натянутой на них указанной массажной сеткой, при этом на опорной раме установлен вибратор в виде шарнирно и с помощью винтовой пары закрепленной на ней дуги, имеющей рядом расположенные два желоба, каждый из которых имеет одну гладкую, а другую зубчатую кромку для опоры опорного ролика двуплечего рычага, причем снизу ложа посредством его проушин установлен четырехгранник в виде изогнутого граненого стержня, противоположные поверхности которого имеют одна гладкий, а другая зубчатый рельеф с возможностью избирательного поворота его посредством торцевых ручек той или иной поверхности вверх - под зуб двуплечего рычага. Технический результат, достигаемый от использования совокупности отличительных признаков предложенного устройства, заключается в том, что, во-первых, кресло удалось упростить, исключить сложную систему шарниров, рычагов и других элементов и, вместе с тем, расширить его функциональные возможности создать без таких традиционных нагружателей, как грузы, пружины, амортизаторы и т.п., физическую нагрузку на мышцы ног, таза и живота оператора, обеспечить ему вибростимуляцию и массаж. Такое сочетанное воздействие всех перечисленных факторов позволило существенно повысить эффективность профилактических, стимуляционных и релаксационных процедур, обеспечивающих высокую работоспособность операторов. Во-вторых, крес 10318 ло получило возможность наклона и фиксации, что обеспечило, с одной стироны, удобство работы при отправлении операторских функций, а с другой стороны, наиболее целесообразную позу как для физической нагрузки, так и для массажа и вибростимуляции и тем самым высохую работоспособность оператора. На фиг. 1 дан общий вид кресла, установленного для расположения оператора в его рабочей позе; на фиг. 2 - то же, но установленного для осуществления двигательных профилактических процедур; на фиг. 3 - то же, установленного для движений ногами; на фиг. 4 - вид кресла спереди; на фиг. 5 - то же, вид сверху; на фиг. 6 - механизм нагрузки и вибростимуляции, вид сбоку и линия разреза А; на фиг. 7 - то же, вид сзади; на фиг. 8 - то же, вид снизу; на фиг. 9 коленный фиксатор и шарнир, вид спереди; на фиг. 10 - то же, вид сбоку; на фиг. 11 - разрез опорной дуги по линии А на фиг. 6; на фиг. 12 - фрагмент массажной сетки, вид спереди; на фиг. 13 - то же, вид сбоку. Кресло оператора сочетанного воздействия содержит ложе 1, жестко объединяющее сиденье 2, спинку 3 с подлокотниками 4 и подголовником 5. Сиденье установлено на опорной прикрепленной Снизу к нему трубе 6, насаженной на стойку 7, шарниром 8 установленной в проушине 9, жестко закрепленной на опорной раме 10, выполненной в виде треугольника с тремя точками - упорами 12 (самоориентирующимися роликами или шариками) и установленной на полу. Под сиденьем у его передней кромки на дугообразной оси 13, прикрепленной к нему, шарнирно установлены два двуплечих рычага 14, посредством которых ложе опирается на опорную дугу 15, которая шарниром 16 (чека вставлена в отверстие проушины 9 и опорной дуги 15) прикреплена к проушине 9. Другой приподнятый конец этой дуги опирается на винт 17, установленный с возможностью вращения на опорной раме. Опорная дуга 15 выполнена в виде рядом расположенных двух желобов 18, концевая перемычка 19 которых имеет отверстие с резьбой, в которое ввинчен винт 17. Эта концевая перемычка служит одновременно упором-ограничителем, ограничивающим перемещение двуплечих рычагов 14 назад-в стороны. Профиль дуги выполнен не по окружности, а эксцентрично, с уменьшением ее радиуса от середины назад и вперед. В каждом желобе 18 опорные кромки разные: одна 5 10 15 20 25 30 35 40 45 50 из них гладкая 20, а другая - зубчатая 21. Для опоры нижнего торца двуплечего рычага на эти кромки на нем закреплен ролик 22, обеспечивающий перемещение рычага и фиксацию его торца на той или иной кромке опорной дуги. Сиденье опирается на нижнее плечо двуплечего рычага через опорный четырехгранник 23, установленный в проушинах 24, закрепленных снизу сиденья. Четырехгранник (см. фиг. 7, 8) имеет стержень 25, на котором по торцам выполнены ручки 26 для его проворота и фиксации. Четырехгранник имеет прямые и обратные скосы, имеющие различные поверхности - две зубчатые 27 и две гладкие 28. Этими поверхностями четырехгранник поворачивается в сторону нижних плеч двуплечих рычагов, верхние кромки 29 которых имеют вид зубьев, взаимодействующих с гладкими сторонами либо с зубьями четырехгранника. Для фиксации стойки 7 на проушине 9 на ней насажен стопор в виде обоймы 30 с ручкой-винтом и зубом 32, для чего на проушине 9 имеются вырезы 33, а для фиксации трубы 6, имеющей как и стойка 7 прямоугольное сечение, на ней в резьбовое отверстие ввинчен винт 34, торец которого взаимодействует с выемами 35, выполненными на верхней части стойки 7 (см. фиг. 6). Верхние плечи двуплечих рычагов составляют основу ножных массажеров 36, каждый из которых имеет бедренную 37 поддержку, шарниром 30 связанную с голеностопной 39 поддержкой. Обе поддержки имеют вид фигурных рамок с прикрепленными к ним массажными сетками 40. Такими же сетками, имеющими на стыках ячеек массажные шарики 4 1 , покрыты и ложе с сиденьем и подлокотниками, а подголовник имеет мягкую раздвоенную подушку (фиг. 4, 8, 10, 12). Бедренные поддержки имеют крепежные рамки 42, а голеностопные поддержки - подсухожильные валики 43 и носочные платформы 44 с носочными ремнями 45. Каждый шарнир имеет упругую дугу 46 оси и стыковочные узлы в виде бедренных и голенных 48 накладок с фиксационными отверстиями 49 и входящими в них стопорными штифтами или винтами 50 (см. фиг. 9, 10). Пользуются креслом следующим об55 разом. Используют следующие возможности и особенности кресла - сочетанное воздействие для активизации и оптимизации деятельности оператора таких взаимодополняющих факторов как физическая на 10318 грузка, вибростимуляция и массаж; обеспечение оптимальной рабочей позы и смены ее для оперативной эффективной деятельности, восстановительных, стимулирующих и релаксационных процедур; упрощение конструкции, повышение удобства пользования, уменьшение материалоемкости и исключение таких традиционных, но дорогостоящих нагружателей как амортизаторы, пружины, грузы, рычаги и т.п., что облегчает изделие, удешевляет его производство и эксплуатацию, повышает качество и надежность его работы. Основной фактор - физическая нагрузка направлена на мышцы ног и таза и, частично, поясницы и живота, т.е. тех звеньев тела оператора, которые при длительной вынужденной позе сидя наиболее подвержены застойным и отечным явлениям. При этом даются две группы основных упражнений, в основном для мышц ног - педалирование, сведение и разведение ног, которые в большей мере обеспечивают нагрузку на мышцы таза и тазового дна. Наиболее выгодной для этого является поза полулежа с приподнятыми ногами, что способствует усилению циркуляции крови и лимфы во всем теле и особенно в нижней его части и в ногах вследствие облегчения присосной функции сердца. Для двигательной процедуры и физической тренировки кресло из основного положения (фиг. 1) переводят в положение двигательной активности (фиг. 2). Для этого можно и не покидать кресло, а в позе сидя ставят ноги по, возможности дальше назад, наклоняются вперед и отстопаривают стойку 7, для чего ручку-винт 31 отвинчивают и зуб 32 подают вверх. Затем, придерживая ложе 1 рукой, подают его назад до упора нижних торцов двуплечих рычагов 14 в опорную дугу 15 - насадки их роликов 22 на кромки желобов 18 (см. фиг. 2, 6). Ощутив устойчивое положение ложа, оператор облокачивается на него - удобно устраивается для работы (см. фиг. 2), ноги при этом кладет на массажеры 36, вставляет ступни в крепежные носочные ремни 45, а стопу ставит на носочные платформы 44. При этом Ноги ахилловыми сухожилиями опираются на мягкие подсухожильные валики 43. Коленные крепежные ремни застегивают в последнюю очередь. Он готов к работе. Сначала выполняют сведение и разведение ног для усиления лимфокровотока в области таза и тазового дна. Для повышения'нагрузки при разведении ног четырехгранник 23 посредством рукоятки 26 (одной или двух) поворачивают так» как 5 10 15 20 25 30 35 40 45 50 55 8 показано на фиг. 7, т.е. скосами вниз. Усиление нагрузки при сведении ног обеспечивают поворотом четырехгранника 23 на 180° так, чтобы его скосы были направлены вверх. В том и другом случае физическая нагрузка создается за счет гравитации - под тяжестью тела оператора и ложа 1 вся масса устремляется вниз и через сиденье 2, его проушины 24 и четырехгранник 23 передается на зубья (верхние кромки 29) нижних плеч двуплечих рычагов 14, что при разведении ног, а с ними и верхних частей этих рычагов, приводит в силу трения к сопротивлению этому движению, т.е. создается нагрузка. По мере удаления от середины - наружу кромок 29 это трение и сопротивление увеличивается и нагрузка возрастает, удерживаясь в определенных рамках на всей амплитуде этих движений. При сведении ног и движении этих рычагов в обратном направлении нагрузка уменьшается, так как они скользят вниз по склонам четырехгранника 23. Наоборот, при необходимости увеличения нагрузки на приводящие мышцы таза и бедер, что достигают при сведении ног, четырехгранник, перевернутый на 180° приобретает иное направление скосов. Это и обеспечивает возрастающие нагрузки и снятие их при разведении, когда ноги возвращают в исходное положение (разведенное), т.е. в готовность к последующему тренирующему сведению. Так обеспечивают нагрузку при разведении и сведении ног, что можно делать и без вставления ног в массажеры 36, т.е. без массажа. Педалирование осуществляют для обеспечения нагрузки на ноги. Для этого ноги сгибают в тазобедренных и коленных суставах и подтягивают колени к груди. Двуплечие рычаги 14 занимают при этом вертикальное положение, опираясь своими роликами 23 на то место опорной дуги, где радиус ее наибольший. Затем попеременно или одновременно выпрямляют ноги. При каждом выпрямлении нагрузка увеличивается, а при последующем сгибании уменьшается. Увеличение нагрузки происходит потому, что ролик (ролики) 23 перемещается из зоны большого радиуса крутизны опорной дуги 15 в ее малый радиус - из вертикального положения рычага 14 в наклонное (почти горизонтальное). Так как этот рост крутизны заложен заранее и регулируется винтом 17, то нагрузка постепенно повышает* ся. Винтом 17 нагрузка изменяется - увеличивается (при подъеме дуги 15) или 10318 уменьшается (при ее опуска* ии). При сгибании ноги (ног) нагрузка уменьшается, так как ролик (ролики) 28 скатываются во впадину опорной дуги 15 (в точку большого радиуса). Так задается нагрузка для мышц разгибателей бедра, голени и стопы. Нагрузка для мышц сгибателей задается тем, что ногу (ноги) сгибают больше, чем она была согнута в исходном положении. В этом случае ролик (ролики) 23 перемещается вперед и тоже выкатывается на крутизну опорной дуги 15, но уже расположенную спереди, где радиус изгиба дуги тоже уменьшенный. При разгибании ног (ноги) до исходного не полностью согнутого положения нагрузка снижается - ролик (ролики) 23 скатывается со склона. Так что в исходном положении при вертикальном расположении рычагов 14 они стабилизируются и это обеспечивает фиксацию ноги (ног) и ложа кресла в исходном*положении (см. фиг. 3). Так осуществляют тренировку ног и частично поясницы и живота, ибо при подаче ног назад и подтягивании коленей к груди да еще при усиленной нагрузке активно включаются в работу эти группы мышц. Вибростимуляция при этих видах нагрузок создается за счет вибратора. При разведении и сведении ног вибрация обеспечивается зубчатыми поверхностями 27 четырехгранника 25, с которыми взаимодействуют рычаги 14. Натыкание на зубья при указанных перемещениях этих рычагов и создает встряхивание, которое через сиденье и все ложе передается на тело пациента в виде вибростимуляции. Вибрацию снимают поворотом четырехгранника 25 - его поворачивают ручками 26 и ставят к рычагам '14 и их зубьям плоские (гладкие 28) поверхности и тогда нагрузка дается плавная без вибрации. При педалировании вибростимуляция обеспечивается за счет перемещения роликов 23 по зубчатым 21 кромкам желобов 18 опорной дуги 15, для чего эти ролики заблаговременно ставят на них (см. фиг. 11). Когда же эти ролики переставляют на гладкие кромки, то вибрация снимается и нагрузка испытывается без сотрясений. Массаж обеспечивается при всех перечисленных движениях, в большей мере при педалировании, когда ноги полностью разгибаются и в меньшей мере при разведении и сведении ног, особенно, когда носки ног не вставляют в крепежные ремни 45 и они не контактируют с под 5 10 15 20 25 30 35 40 45 50 55 10 сухожильными валиками 43 и носочными платформами (педалями) 44. Массаж обеспечивается массажным покрытием всего ложа 1 и массажеров 36. При двигательных действиях, особенно при педалировании, тело пациента прокатывается в большей мере в передне-заднем направлении и его поверхность, контактирующая с покрытием, перемещается по массажным шарикам 41 массажной сетки 40, испытывая массажное воздействие, в наибольшей мере массируется задняя поверхность туловища, таза, рук и, особенно, ног. Это массажное воздействие существенно усиливается в том случае, когда включают вибрацию. Так сочетаются три основных фактора, обуславливающие оптимальное состояние работоспособности оператора: двигательная активность с физической нагрузкой, вибростимуляции и массаж, что существенно повышает их стимуляционную и релаксационную эффективность. Регулировка нагрузки осуществляется винтом 17, а антропометрическая регулировка (по длине тела) осуществляется удлиненным подголовником 5 и тем, что массажеры 36 раздвигаются в коленных суставах, т.е. в стыковочных узлах за счет перемещения относительно друг друга их накладок (бедренных 47 и тленных 49) с последующей фиксацией этих суставов посредством штифтов или винтов 50. После указанных процедур оператор возвращает кресло в исходное положение для профессиональной работы. Он сгибает ноги в коленях как можно больше, ставит ступни ног на пол и, наклоняясь вперед, встает и руками поднимает кресло. Ставит его в вертикальное положение и застопоривает стопором - обойму 30 перемещает ручкой-винтом 31 и зубом 32 захватывает за край проушины 9, в который упирается в этом положении вертикаль стойки 7. После этого оператор свободно располагается в кресле, осуществляя свои' рабочие операции. В этом положении ноги можно освободить, расстегнуть коленные крепежные ремни 42, а стопы снять с платформы 44 и извлечь их из носочных ремней 45. Для удобства в позе сидя и для изменения этой позы, что тоже важно для поддержания работаслособности, кресло можно наклонить назад, (см. фиг. 1), для чего отстопорить его стойку 7 (ручкой-винтом 31), подать спинку 3 назад и вновь застопорить его в новом положении. Можно также регулировать и изменять высоту сиденья 2, для чего вставая 11 10318 или не вставая с сиденья, а только приподнявшись над ним, отвинчивают винт 34, поднимают или опускают ложе вручную и вновь застопоривают этим винтом на должной высоте и продолжают работу 5 сидя. Перемещение кресла на полу - передвижение его в разные стороны и повороты его осуществляют вручную, чему способствуют самоориентирующиеся ролики или шарики 12. 10 Преимуществом предложенного устройства в сравнении с прототипом является то, что достигнуто сочетанное и более эффективное воздействие на организм оператора таких факторов, как фи- 15 зическая нагрузка, вибростимуляция и массаж. Немаловажное значение имеет и то, что кресло позволяет обеспечивать удобную рабочую позу с возможностью пе 12 риодического ее изменения и регулировки высоты расположения оператора и наклона ложа Это обеспечено как в процессе отправления операторных функций пациента, так и во время приема процедур вибростимуляции и вибромассажа и в процессе физической нагрузки. Все это в совокупности, в силу сочетанного воздействия указанных факторов, позволяет решить поставленную в описании задачу. Полагаем, что предлагаемое устройство найдет широкое применение для операторов различных профилей в области науки, производства, администрации и военного дела, особенно ценным оно может быть для тех операторов, которые не могут в процессе деятельности прерывать оперативный процесс или покидать свое рабочее место. Ю Фиг 3 S 10318 %г.6 Гиг 9 Фиг.8 АО коН U Упорядник Техред М. Келемеш Коректор Л.Пчолинська Замовлення 529 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Ґагаріна, 101 УКРАЇНА 10318 (19) (ІЗ) А (5і)5 А 47 С 1/02; А 63 В 22/06 ОПИС ДО ПАТЕНТУ ДЕРЖАВНЕ ПАТЕНТНЕ ВІДОМСТВО НА ВИНАХІД без проведення експертизи по суті на підставі Постанови Верховної Ради України N» 3769-ХІІ від 23 ХН. 1993 р. Публікується в редакції заявника (54) КРІСЛО ОПЕРАТОРА СПОЛУЧЕНОГО ВПЛИВУ 1 • (21)94076145 {22)11.07.94 (24)25.12.96 (46)25.12.96. Бюл. №4 (56) Авторское свидетельство СССР № 1139434, кл. А 61 Н 1/00, 1985. (72) Петрушевський Іван Іванович, Кзнішевський Станіслав Михайлович, Смоляк Юрій Миколайович, Попадюха Юрій Андрійович (73) Петрушевський Іван Іванович (UA) (57) Кресло оператора сочетанного воздействия, содержащее шарнирно установленную на опорной раме стойку, несущую сиденье, спинку, подголовник, подлокотники и средство нагрузки ног, о т л и ч а ю щ е е с я тем, что стойка выполнена телескопической с возможностью изменения наклона и высоты закрепленных на ней сиденья, спинки и подголовника, выполненная в виде целостного ложа с жестко прикрепленными к нему подлокотниками, покрытых, за исключением подголовника, массажной сеткой, в углах ячеек которой закреплены шарики, а средство нагрузки ног выполнено в виде двух двуплечих рычагов, каждый из которых шарнирно прикреплен к передней кромке ложа, имеет на одном плече опорный зуб и торцевой ролик, а на другом - шарнирно прикрепленный имеющий крепежные ремни и опорный валик ножной массажер в виде шарнирно связанных между собой фигурных рамок под бедро, голень и стопу с натянутой на них указанной массажной сеткой, при этом на опорной раме установлены вибратор в виде шарнирно и с помощью винтовой пары закрепленной на ней дуги, имеющей рядом расположенных два желоба, каждый из которых имеет одну гладкую, а другую зубчатую кромки для опоры опорного ролика двуплечего рычага, причем снизу ложа посредством его проушин установлен четырехгранник в виде изогнутого граненного стержня, противоположные поверхности которого имеют одна - гладкий, а другая - зубчатый рельеф с возможностью избирательного поворота его посредством торцовых ручек той или иной поверхностью вверх - под зуб двуплечего рычага. Предполагаемое изобретение относится к медицине и спорту, в частности, к устройствам и креслам для профилактики утомления и лечебной гимнастики при работе в позе сидя. Наиболее близким по технической сущности является "Кресло-тренажер", содер жащее стойку, соединенные посредством шарниров сиденье, спинку, телескопические подлокотники, средство для нагрузки ног и пристежной ремень, при этом шарниры выполнены в виде шаровой опоры, а сиденье и спинка, установлены на стойке с возможностью наклона относительно попе С > о со 00 10318 Поставленная задача решена тем, что в речной оси вращения в горизонтальной плокресле оператора сочетанного воздействия, скости и качания в радиальном направлесодержащее шарнирно установленную на нии, а средство нагрузки ног выполнено в опорной раме стойку несущую сиденье, виде телескопических вилок, одна из которых имеет ножной упор, спинка снабжена 5 спинку, подголовник, подлокотники и средство нагрузки ног, согласно предполагаемоподголовником, а пристяжной ремень выму изобретению стойка выполнена полнен съемным из двух частей (1). телескопической с возможностью изменеНедостаток прототипа в том, что в качения наклона и высоты закрепленных на ней стве средства профилактики утомления и сохранения работоспособности оператора в 10 сиденья, спинки и подголовника, выполненных в виде целостного ложа с жестко приэтом кресле реализована только двигателькрепленными к нему подлокотниками, ная активность в виде различных движении покрытых за исключением подголовника руками, ногами и туловищем и сопутствуюмассажной сеткой, в углах ячеек которой щая им физическая нагрузка. Другие средства, известные в области повышения 15 прикреплен шарики, а средство нагрузки для ног выполнено в виде двух двуплечих работоспособности, здесь не использованы рычагов, каждый из которых шарнирно прии это не дало возможность достичь должного креплен к передней кромке ложа, имеет на эффекта. При этом возможные на прототипе одном конце плече опорный зуб и торцевой упражнения, обеспеченные указанными шарнирными сочленениями и элементами 20 ролик, а на другом - шарнирно прикрепленный имеющий крепежные ремни и опорный принижения усилий (спинка, подлокотники, валик ножной массажер в виде шарнирно подножка и др.), хотя и представлены в шисвязанных ме>.*ду собой фигурных рамок под роком диапазоне, но среди них отсутствуют бедро и стопу с натянутой на них указанной те средства, которые обеспечивают двигательные действия, в которых наиболее остро 25 массажной сеткой, при этом на опорной раме установлен вибратор в виде шарнирно и нуждаются операторы, работающие в позе с помощью винтовой пары закрепленной на сидя. Это движения о тазобедренных и друней дуги, имеющей рядом расположенных гих суставах ног, такие например, как сведедва желоба, каждый из которых имеет одну ние и разведение, ротации и другие, а также различные движения в коленных и голено- ЗО глазную, а другую зубчатую кромку для опоры опорного ролика двуплечего рычага, пристопных суставах. Снижение двигательной чем снизу ложа посредством его проушин активности в этих суставах, соответствуюустановлен четырехгранник в виде изогнутощих мышечно-связочных структурах привого граненного стержня, противоположные дит к застойным явлениям, особенно в тазовой области, что негативно сказывается 35 поверхности которого имеют: одна - гладкий, а друая - зубчатый рельеф с возможнона работоспособность оператора. Все это стью избирательного поворота его обусловлено недостаточную эффективность посредством торцовых ручек той или иной прототипа для профилактики утомления поверхность вверх - под зуб двуплечего рыоператоров и сохранения их работоспособности. 40 чага. В основу заявляемого изобретения псТехнический результат, достигаемый от ставлена задача усовершенствования кресиспользования совокупности отличительла с тем, чтобы для поддержания ных признаков предложенного устройства, работоспособности операторов, профилакзаключается в том, что во-первых, кресло тики их утомления и повышения надежности 45 удалось упростить, исключить сложную сисв системах "человек-техника", использовать тему шарниров, рычагов, и других элементов не только двигательную активность, но и и вместе с тем, расширить его функциональдругие благоприятные факторы, такие, наные возможности - создать без таких традипример, как вибростимуляция, массаж и ционных нагружателей, как грузы, пружины, другие, что в сочетании, т.е. в объединенном 50 амортизаторы и т.п., физическую нагрузку и взаимосвязанном положительном воздейна мышцы ног, таза и живота оператора, ствии на организм оператора смогло бы пообеспечивать ему вибростимуляцию и масвысить эффект борьбы с утомленном и саж. Такое сочетанное воздействие всех пенадежность его работы. Это предполагалось речисленных факторов позволило достичь за счет включения в конструкцию 55 существенно повысить эффективность прокресла таких элементов, которые бы усилифилактических, стимуляционных и релаксавали явления стимуляции и релаксации, а ционных процедур, обеспечивающих движения акцентировать па ноги, таз и повысокую работоспособность операторов. ясницу, обеспечив кресло соответствующиВо-вторых, кресло получило возможность ми приспособлениями. наклона и фиксации, что обеспечило, с од 10318 ной стороны, удобство работы при отправлении операторских функций, а с другой стороны наиболее целесообразную позу как для физической нагрузки, так и для массажа и вибростимуляции и тем самым обеспечить 5 высокую работоспособность оператора. Сущность предлагаемого поясняется чертежом, где на фиг. 1 дан общий вид кресла, установленного для расположения оператора в его рабочей позе; на фиг. 2 - то же, 10 но установленного для осуществления двигательных профилактических процедур; на фиг. 3 - то же, установленного для движений ногами; на фиг. 4 - вид кресла спереди; на фиг. 5 - то же, вид сверху; на фиг. 6 - меха- 15 низм нагрузки и вибростимуляции, вид сбоку и линия разреза А; на фиг. 7 - то же, вид сзади; на фиг. 8 - то же, вид снизу, на фиг. 9 - коленный фиксатор-шарнир, вид спереди; на фиг. 10 - то же, вид сбоку; на фиг. 1 1 - 2 0 разрез опорной дуги по линии А фиг. 6; на фиг. 12 - фрагменты массажной сетки, спереди и вид сбоку. Кресло оператора сочетанного воздействия содержит ложе 1, жестко объединяю- 25 щее сиденье 2 спинку 3 с подлокотниками 4 и подголовником 5. Сиденье установлено на опорной прикрепленной снизу к нему трубе 6, насаженной на стойке 7, шарниром 8, установленной в проушине 9, жестко закреп- 30 ленной на опорной раме 10, выполненной в виде треугольника с тремя точками - упорами 12 (самоориентирующимися роликами или шариками и установленной на полу. Под сиденьем у его передней кромки на дугооб- 35 разной оси 13, прикрепленной к нему, шарнирно установлены два двуплечих рычага 14 посредством которых ложе опирается на опорную дугу 15, которая шарниром 16 (чека вставлена в отверстие проушины 9 и опор- 40 ной дуги 15) прикреплена к проушине 9. Другой приподнятый конец этой дуги опирается на винт 17, установленный с возможностью вращения на опорной раме. Опорная дуга 15 выполнена в виде рядом присоединенных 45 друг к другу желобов 18, концевая перемычка 19 которых имеет отверстие с резьбой, в которое ввинчен винт 17. Эта концевая перемычка служит одновременно упором-ограничителем, ограничивающим перемещение двупле- 50 чих рычагов 14 назад - в стороны. Профиль дуги выполнен не по окружности, а эксцентрично, с уменьшением ее радиуса от середины назад и вперед. В каждом желобе 18 опорные кромки разные: одна из них глад- 55 кая 20, а другая зубчатая 21. Для опоры нижнего торца двуплечего рычага на эти кромки на нем закреплен ролик 22, обеспечивающий перемещение рычага и фиксацию его торца на той или иной кромке опорной дуги. Сиденье опирается на нижнее плечо двуплечего рычага через опорный четырехгранник 23, установленный в проушинах 24 закрепленных снизу сиденья. Четырехгранник (см. фиг. 7, 8) имеет стержень 25, на котором по торцам выполнены ручки 26 для его проворота и фиксации. Четырехгранник имеет прямые и обратные скосы, имеющие различные поверхности - две зубчатые 27 и две гладкие 28. Этими поверхностями четырехгранник поворачивается в сторону нижних плеч двуплечих рычагов, верхние кромки 29 которых имеют вид зубьев, взаимодействующих с гладкими сторонами, либо с зубьями четырехгранника. Для фиксации стойки 7 на проушине 9 на ней насажен стопор в виде обоймы 30 с ручкой-винтом и зубом 32, для чего на проушине 9 имеются вырезы 33, а для фиксации трубы б, имеющей как и стойка 7 прямоугольное сечение, на ней в резьбовое отверстие ввинчен винт 34, торец которого взаимодействует с выемами 35, выполненными на верхней части стойки 7 (см. фиг. 6). Верхние плечи двуплечих рычагов составляют основу ножных массажеров 36, каждый из которых имеет бедренную 37 поддержку, шарниром 30 связанную с голеностопной 39 поддержкой. Обе поддержки имеют вид фигурных рамок с прикрепленными к ним массажными сетками 40. Такими же сетками, имеющими на стыках ячеек массажные шарики 41, покрыты и ложе с сиденьем и подлокотниками, а подголовник имеет мягкую раздвоенную подушку (фиг. 4, 8, 10, 12). Бедренные поддержки имеют крепежные рамки 42, а голеностопные поддержки - подсухожильные валики 3 и носочные платформы 44 с носочными ремнями 45. Каждый шарнир имеет упругую дугу 46 оси и стыковочные узлы в виде бедренных vi голенных 48 накладок с фиксационными отверстиями 49 и входящими в них стопорными штифтами или винтами 50 (см. фиг. 9, 10). Пользуются креслом следующим образом. Используют следующие возможности и особенности кресла - 1 . сочетанное воздействие для активизации и оптимизации деятельности оператора таких взаимодополняющих факторов как физическая нагрузка, вибростимуляция и массаж; 2. обеспечение оптимальной рабочей позы и смены ее для оперативной эффективной деятельности, восстановительных, стимулирующих и релаксационных процедур; 3. упрощение конструкции, повышение удобства пользования, уменьшение материалоемкости и исключение таких традиционных, но дорогостоящих нагружателей как амортизаторы, пружины, грузы, рычаги и т.п., что облегчает изделие, удешевляет его произ 10318 8 здается нагрузка. По мере удаления от сереводство и эксплуатацию, повышает качество дины - наружу кромок 29 это трение и сопрои надежность его работы. тивление увеличивается и нагрузка Основной фактор - физическая нагрузка возрастает, удерживаясь в определенных направлена на мышцы ног и таза и, частично, поясницы и живота, т.е. тех звеньев тела 5 рамках на всей амплитуде этих движений. При сведении ног и движении этих рычагов оператора, которые при длительной вынужв обратном направлении нагрузка уменьшаденной позе сидя наиболее подвержены зается, так как они скользят вниз по склонам стойным и отечным явлениям. При этом четырехгранника 23. даются две группы основных упражнений, в основном для мышц ног - педалирование, 10 Наоборот, при необходимости увеличесведение и разведение ног, которые в больния нагрузки на приводящие мышцы таза и шей мере обеспечивают нагрузку на мышцы бедер, что достигают при сведении ног, четаза и тазового дна. Наиболее выгодной для тырехгранник, перевернутый на 180° приобэтого является поза полулежа с приподнятыретает иное направление скосов. Это и ми ногами, что способствует усилению цирку- 15 обеспечивает возрастающие нагрузки и сняляции крови и лимфы во всем теле и особенно тии ее при разведении, когда ноги возврав нижней его части и в ногах вследствие общают в исходное положение (разведенное), легчения присосной функции сердца. т.е. в готовности к последующему тренирующему сведению. Так обеспечивают нагрузДля двигательной процедуры и физической тренировки кресло из основного поло- 20 ку при разведении и сведении ног, что жения (фиг. 1) переводят в положение можно делать и без вставления ног в массадвигательной активности (фиг. 2). Для этого жеры 36, т.е. без массажа. можно и не покидать кресло, а о позе сидя Педалирование осуществляют для обесставят ноги по возможности дальше назад, печения нагрузки на ноги. Для этого ноги наклоняются вперед и отстопаривают стой- 25 сгибают в тазобедренных и коленных сустаку 7 для чего ручку - винт 31 отвинчивают и вах и подтягивают колени к груди. Двуплезуб 32 подают вверх. Затем придерживая чие рычаги 14 занимают при этом ложе 1 рукой, подают его назад до упора вертикальное положение, опираясь своими нижних торцов двуплечих рычагов 14 в опор-роликами 23 на то место опорной дуги, где ную дугу 15 - насадки их роликов 22 на 30 радиус ее наибольший. Затем попеременно кромки желобов 18 (см. фиг. 2, 6). Ощутив или одновременно выпрямляют ноги. При устойчивое положение ложи, оператор облокаждом выпрямлении нагрузка увеличивакачивается на нее-удобно устраивается для ется, а при последующем сгибании уменьработы (см. фиг. 2), ноги при этом кладет на шается. Увеличение нагрузки происходит массажер 36, вставляет ступни ступней в 35 потому, что ролик (ролики) 23 перемещаются крепежные носочные ремни (45), а стопу стаиз зоны большого радиуса крутизны опорвит на носочные платформы 44. При этом ной дуги 15 в ее малый радиус - из вертиноги ахиловыми сухожилиями опираются на кального положения рычага 14 в наклонное мягкие подсухожильные валики 43. Колен(почти горизонтальное). Так как этот рос г ные крепежные ремни застегиьают в по- 40 крутизны заложен заранее и регулируется следнюю очередь. Он готоо к работе. винтом 17, то нагрузка постепенно повыша/Сначала выполняют сведение и разведение ется, этим винтом изменяется - увеличиваног для усиления лимфо-кровотока в области ется (при подъеме дуги 15) или уменьшается таза и тазового дна. Для повышения нагруз(при ее опускании). При сгибании ноги (но
