Кабіна оператора крана

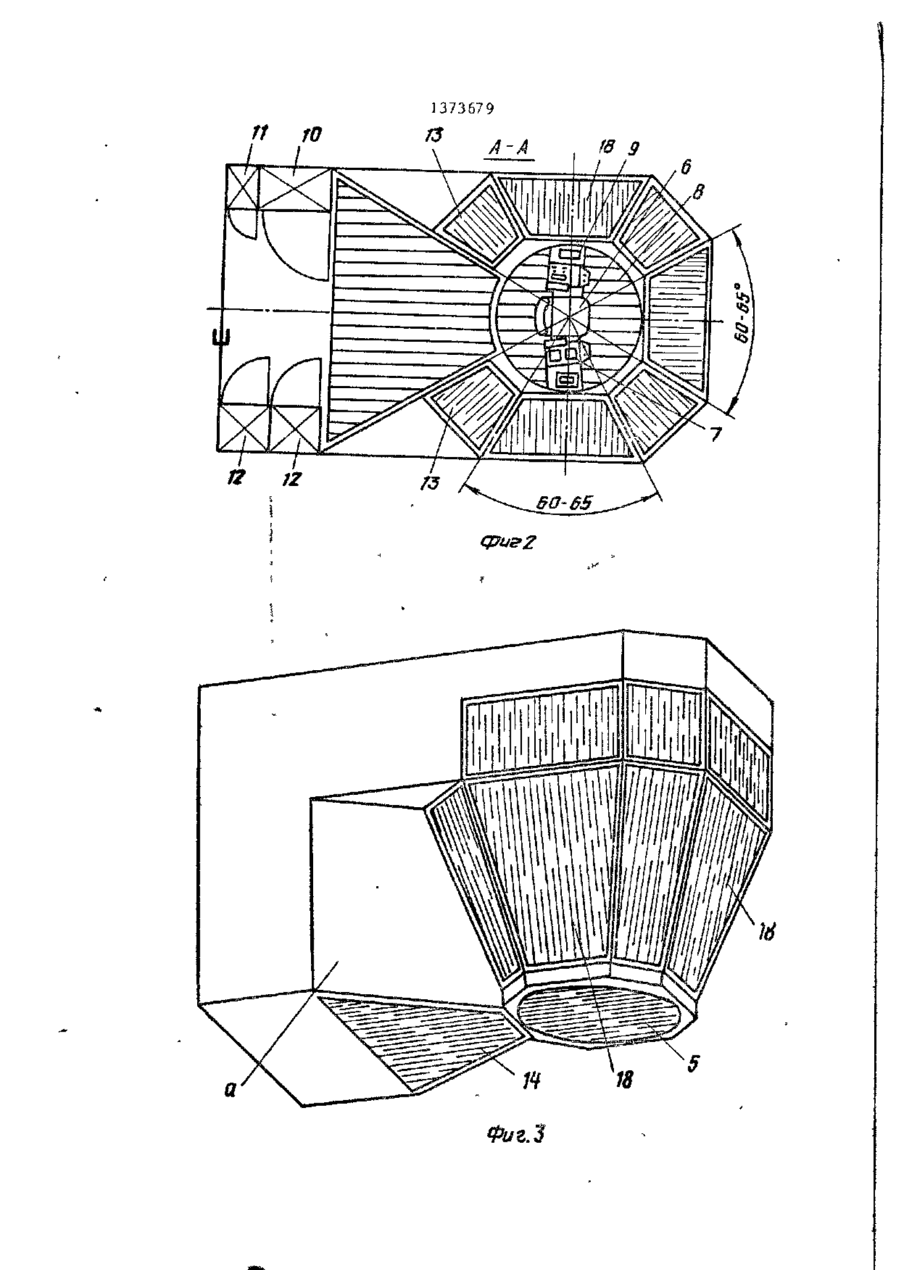

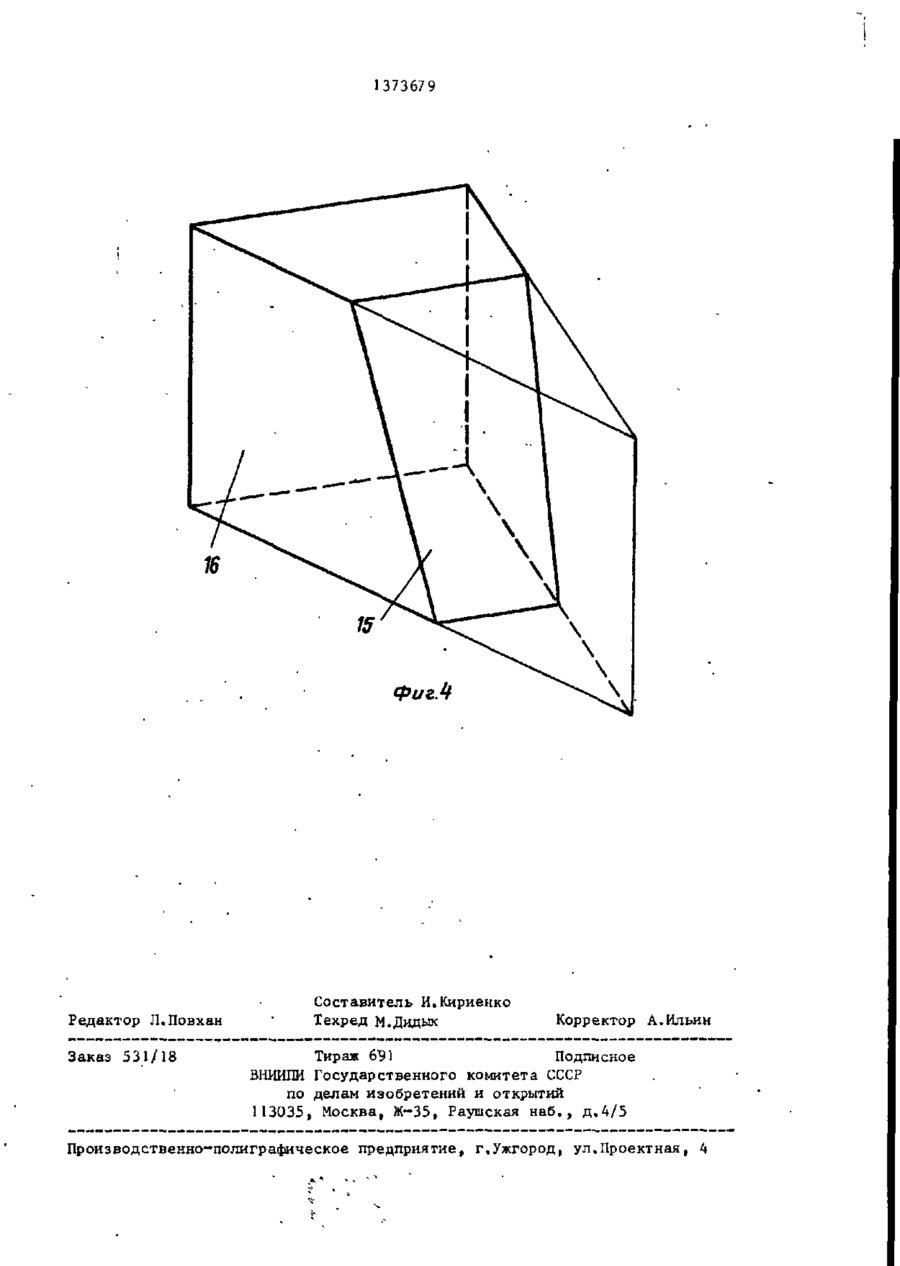

Изобретение относится к области подъемно-транспортного машиностроения, а именно к кабине оператора крана. Цель изобретения - улучшение условий эксплуатация. Кабина оператора крана содержит обзорную кабину 1 и бытовой отсек 2 f * расположенные горизонтально. Обзорная кабина включает верхний оконный пояс 3 и нижний оконный пояс 4, Для создания кругового обзора покрановой зоны в нижней примыкающей к нижнему оконному поясу части выполнены ниши,расположенные симметрично относительно продольной оси кабины. Нижняя часть, расположенная между нишами, выполнена в виде многогранника, образованного пересечением прямой трехгранной призмы с плоскостью. Передняя грань многогранника, полученная при пересечении секущей плоскости и призмы, примыкает к обзорной кабине. Боковые грани 16 многогранника, примыкающие к нижнему оконному поясу, расположены по линиям взгляда оператора^про— ходящим через боковые стороны 17 фрамуг окон, прилегающих к бытовому отсеку, что обеспечивает наименьший мертвый угол обзора. Передняя грань многогранника равна по величине'и форме проемам окон нижнего оконного пояса, расположенных во фронтальной и профильной плоскостях. 4 ил. 1 1373679 Изобретение относится к подъемнопризмы, грань 15 многогранника примытранспортному машиностроению, а именкает к обзорной кабине 1, Боковые но к кабинам оператора крана, и мограни 16 многогранника, примыкающие жет быть использовано при эксплуата-' (. к нижнему оконному поясу 4 , располо- ции козловых, мостовых и портальных жены по линиям взгляда оператора,прокранов. ходящим через боковые стороны 17 фрамуг окон 13, прилегающих к бытовоЦель изобретения - улучшение услому отсеку 2, что обеспечивает наивий эксплуатации. На фиг.1 представлена кабина о п е - 10 меньший мертвый угол обзора. Передратора, общий вид; на фиг.2 — разрез няя грань 15 многоугольника равна А-А на ф и г . 1 ; на фиг. 3 - кабина опепо величине и форме проемам окон 18 ратора крана, аксонометрическая пронижнего оконного пояса, расположенекция; на фиг. 4 - схема нижней ч а с ных во фронтальной и профильной плости бытового отсека. 15 костях. Проемы этих окон опираются Кабина оператора крана содержит на центральные углы 60 - 6 5 , которые обзорную кабину 1 и бытовой отсек 2 , являются оптимальными, так как обес— расположенные горизонтально. Обзорпечивают наилучший обзор во фронтальная кабина включает в себя верхний ной и профильной плоскостях в направи нижний оконнные пояся 3 и 4 соот20 лении взгляда оператора в пределах ветственно и прозрачный пол 5. В обугла наилучшего видения (30 ) в с т о - [ зорной кабине 1 расположены рабочее рону от вертикальной оси окна. При место 6 оператора и органы 7 управлеэтом в конструкции кабины нет перепния, установленные на поворотной р е летов на этих участках, а также о б е с шетчатой платформе 8 . Платформа В 25 печивается нормальный проход к рабо— . подвешена на П-обраэной стойке 9 , з а к чему месту оператора крана (^600 мм). репленной в подшипниковой о п о р е , р а с положенной в центре верхней части обФ о р м у л а и з о б р е т е н и я зорной кабины 1 (не п о к а з а н а ) . Бытовой отсек 2 оборудован санузлом 10, установленным в задней его части, шкафом 11 для одежды и шкафами 12 для размещения бытового оборудования. Для создания кругового о б з о ра подкрановой зоны в нижней, примыкающей к нижнему оконному поясу 4 , части бытового отсека 2 выполнены ниши a f расположенные симметрично относительно продольной оси кабины. Нижний оконный пояс 4 снабжен дополнительными окнами 13, обращенными в сторону ниш а . В полу бытового отсека 2, расположенного между нишами а І установлено окно 14. Нижняя часть бытового отсека 2 , расположенная между нишами q , выполнена в виде многогранника, образованного п е ресечением прямой трехгранной призмы с плоскостью. Передняя, полученная при пересечении секущей плоскости и 30 35 40 45 50 1. Кабина оператора крана по а в т . 9 св. N 906908, о т л и ч а ю щ а я - . с я тем, что, с целью улучшения условий эксплуатации, нижняя часть бытового отсека, расположенная между нишами, выполнена в виде многогранника, образованного пересечением прямой трехгранной призмы плоскостью, р а с положенной под углом к ее основанию, причем боковые грани многогранника, примыкающие к нижнему оконному поясу, расположены по линиям, проходящим через центр кабины и боковые стороны окон, прилегающих к бытовому отсеку. 2 . Кабина оператора по п . 1 , о т л и ч ающая.ся тем, что передняя грань нижней части бытового о т с е ка выполнена идентичной проемам окон нижнего оконного пояса, расположенных во фронтальной и профильной плоскостях, a 18 1373679 16 ФигЛ Редактор Л.Повхан Заказ 531/18 Составитель И. Кириенко Техред М.Дидык Корректор А.Ильин Тираж 6*91 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б , , д . 4 / 5 Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4
