Крісло-коляска для механотерапії

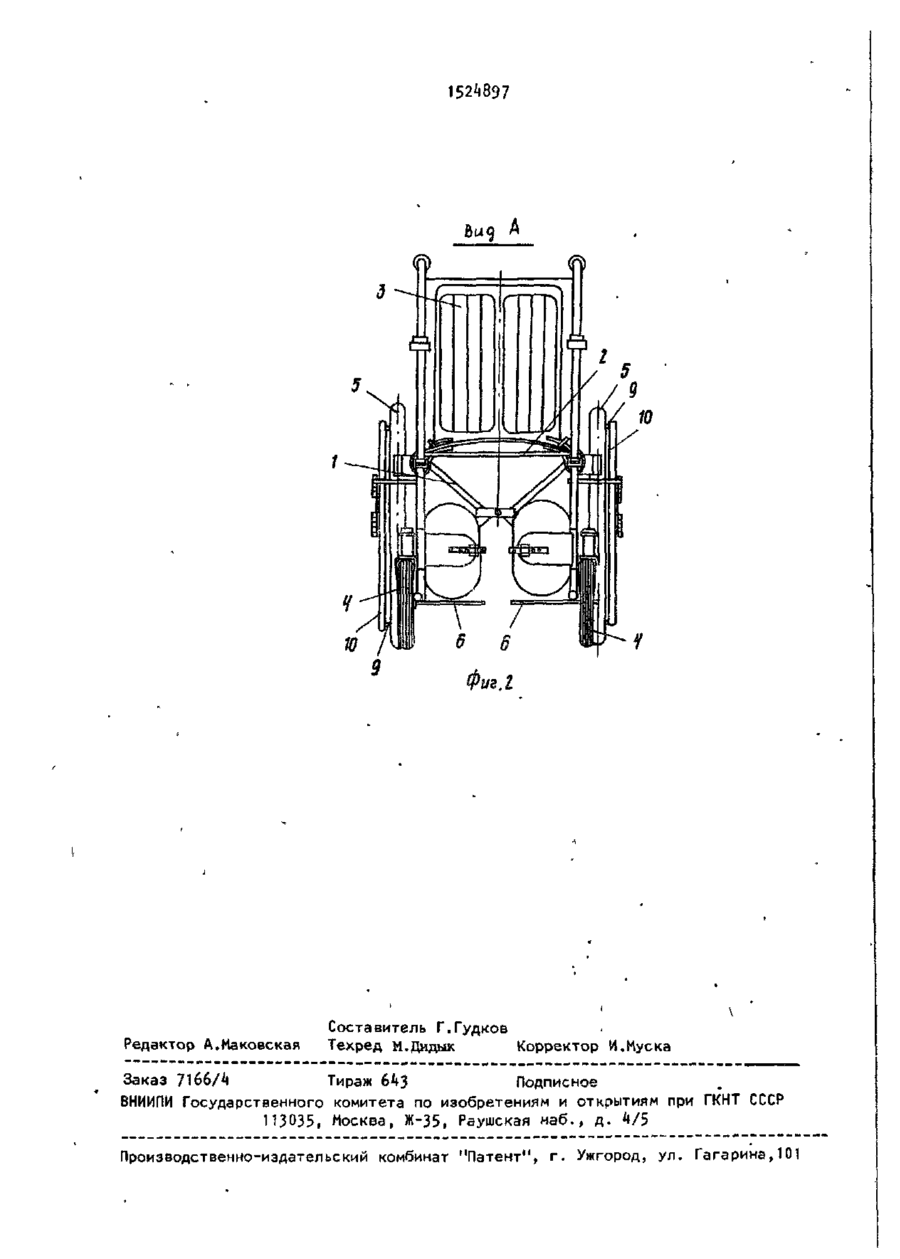

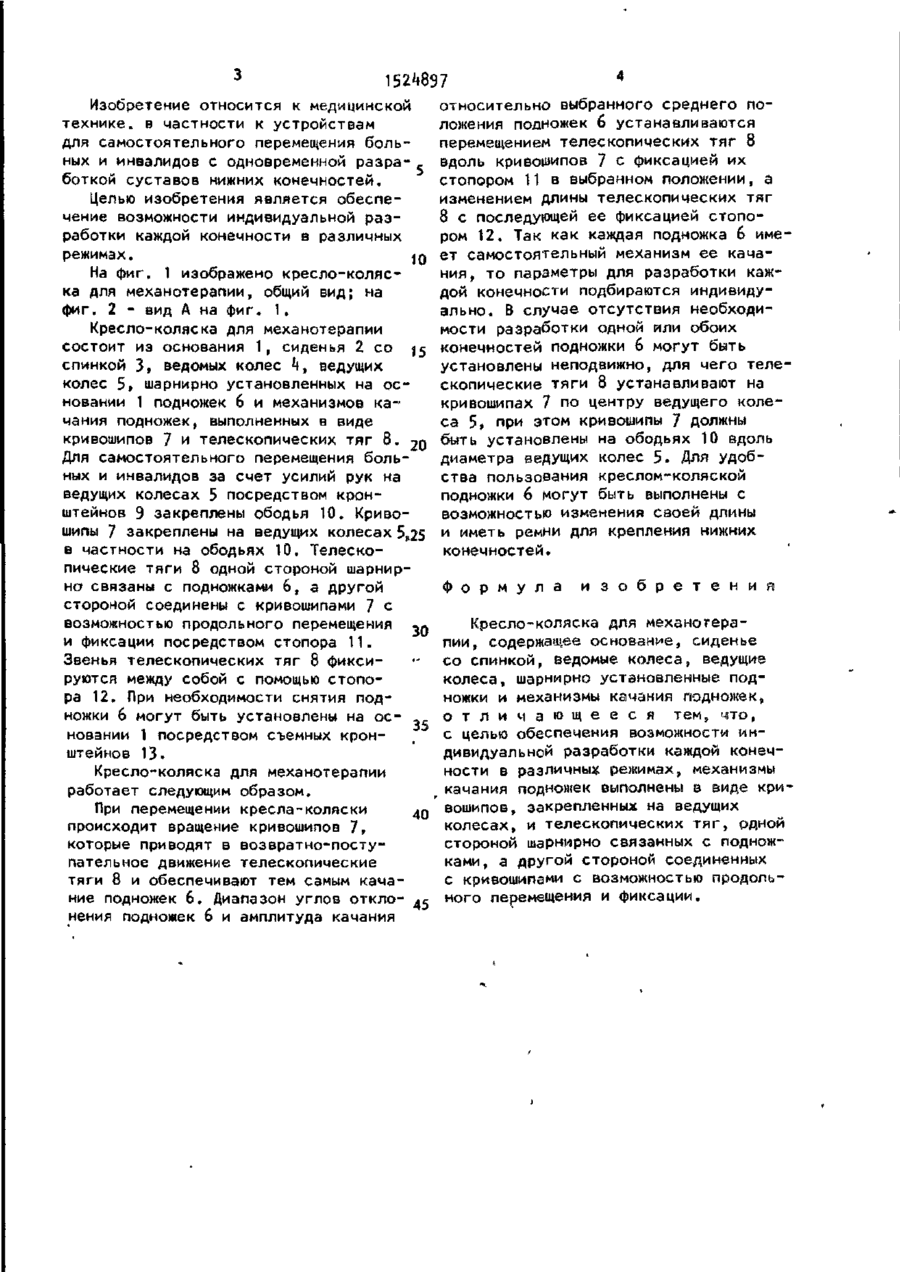

СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН (19). (51) 4 (Ш А 61 G 5 / 0 2 , А 61 Н 1/02 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР 1 (21) it237931/28-l4 ' (22) 27.0-k.87 (p вам для самостоятельного перемещения больных и инвалидов с одновременной разработкой суставов нижних конечностей. Цель изобретения - обеспечение возможности индивидуальной разработки каждой конечности в различных режимах. Кресло-коляска для механотерапии состоит из основания 1, сиденья 2 со спинкой 3» ведомых колес ht ведущих колес 5, шарнирно установленных подножек 6 и механизмов качания подножек, выполненных в виде кривошипов 7 и тетескопических тяг 8. 2 ил. 1524897 Изобретение относится к медицинской технике, в частности к устройствам для самостоятельного перемещения больных и инвалидов с одновременной разработкой суставов нижних конечностей. Целью изобретения является обеспечение возможности индивидуальной разработки каждой конечности в различных режимах. На фиг. 1 изображено кресло-коляска для механотерапии, общий вид; на фиг. 2 - вид А на фиг. 1. Кресло-коляска для механотерапии состоит из основания 1, сиденья 2 со 15 спинкой 3, ведомых колес k% ведущих колес 5, шарнирно установленных на основании 1 подножек 6 и механизмов ка~ чания подножек, выполненных в виде кривошипов 7 и телескопических тяг 8. Для самостоятельного перемещения боль-20 ных и инвалидов за счет усилий рук на ведущих колесах 5 посредством кронштейнов 9 закреплены ободья 10. Кривошипы 7 закреплены на ведущих колесах 5 2 *5 в частности на ободьях 10. Телескопические тяги 8 одной стороной шарнирно связаны с подножками 6, а другой стороной соединены с кривошипами 7 с возможностью продольного перемещения 30 и фиксации посредством стопора 11. Звенья телескопических тяг 8 фиксируются между собой с помощью стопора 12. При необходимости снятия подножки 6 могут быть установлены на основании 1 посредством съемных крон35 штейнов 13. Кресло-коляска для механотерапии работает следующим образом. При перемещении кресла-коляски происходит вращение кривошипов 7, которые приводят в возвратно-поступательное движение телескопические тяги 8 и обеспечивают тем самым качание подножек 6. Диапазон углов отклонения подножек 6 и амплитуда качания 4 относительно выбранного среднего положения подножек 6 устанавливаются перемещением телескопических тяг 8 вдоль кривошипов 7 с фиксацией их стопором 11 в выбранном положении, а изменением длины телескопических тяг 8 с последующей ее фиксацией стопором 12. Так как каждая подножка 6 имеет самостоятельный механизм ее качания, то параметры для разработки каждой конечности подбираются индивидуально. В случае отсутствия необходимости разработки одной или обоих конечностей подножки 6 могут быть установлены неподвижно, для чего телескопические тяги 8 устанавливают на кривошипах 7 по центру ведущего колеса 5, при этом кривошипы 7 должны быть установлены на ободьях 10 вдоль диаметра ведущих колес 5. Для удобства пользования креслом-коляской подножки 6 могут быть выполнены с возможностью изменения своей длины и иметь ремни для крепления нижних конечностей. Ф о р м у л а и з о б р е т е н и я Кресло-коляска для механотерапии, содержащее основание, сиденье со спинкой, ведомые колеса, ведущие колеса, шарнирно установленные подножки и механизмы качания подножек, о т л и ч а ю щ е е с я тем^ что, с целью обеспечения возможности индивидуальной разработки каждой конечности в различных режимах, механизмы качания подножек выполнены в виде кривошипов, закрепленных на ведущих колесах, и телескопических тяг, рдной стороной шарнирно связанных с подножками, а другой стороной соединенных с кривошипами с возможностью продольного перемещения и фиксации. 1524897 Составитель Г.Гудков Техред М.Дидык Корректор И.Муска Редактор А.Маковская "—>— — •» — _•_•»_ — — _ _ _ _ _ . , _ _ . . _ _ _ _ _ _ _ _ _ _ . • _ _ _ _ _ _ _ _ _ _ _ _ _ _ — — — - . — — — — — — — — — — — — — - . — — _ _ . _ а _ ш _ « в _ Заказ 7166/А Тираж 643 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина,101
