Пристрій для орієнтації конвертів

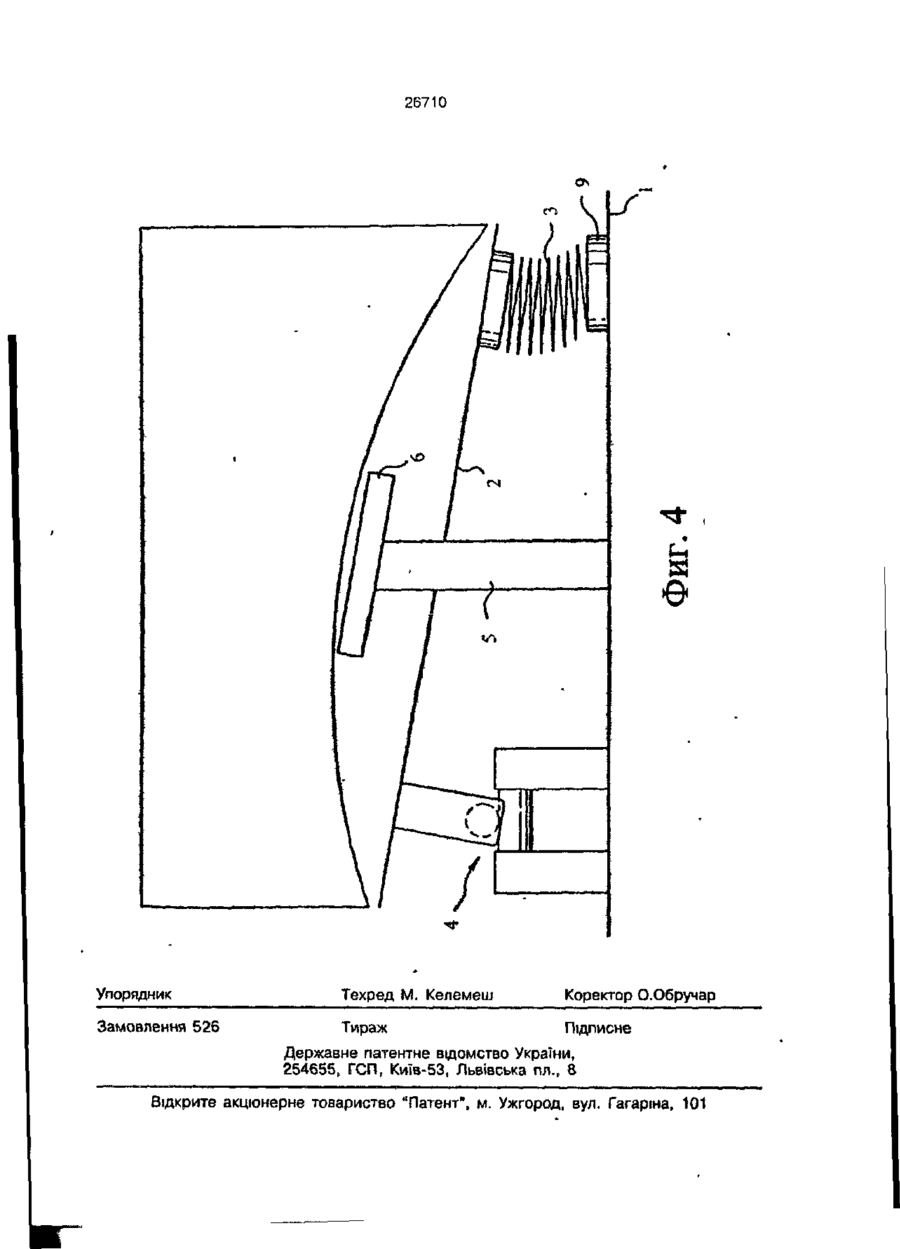

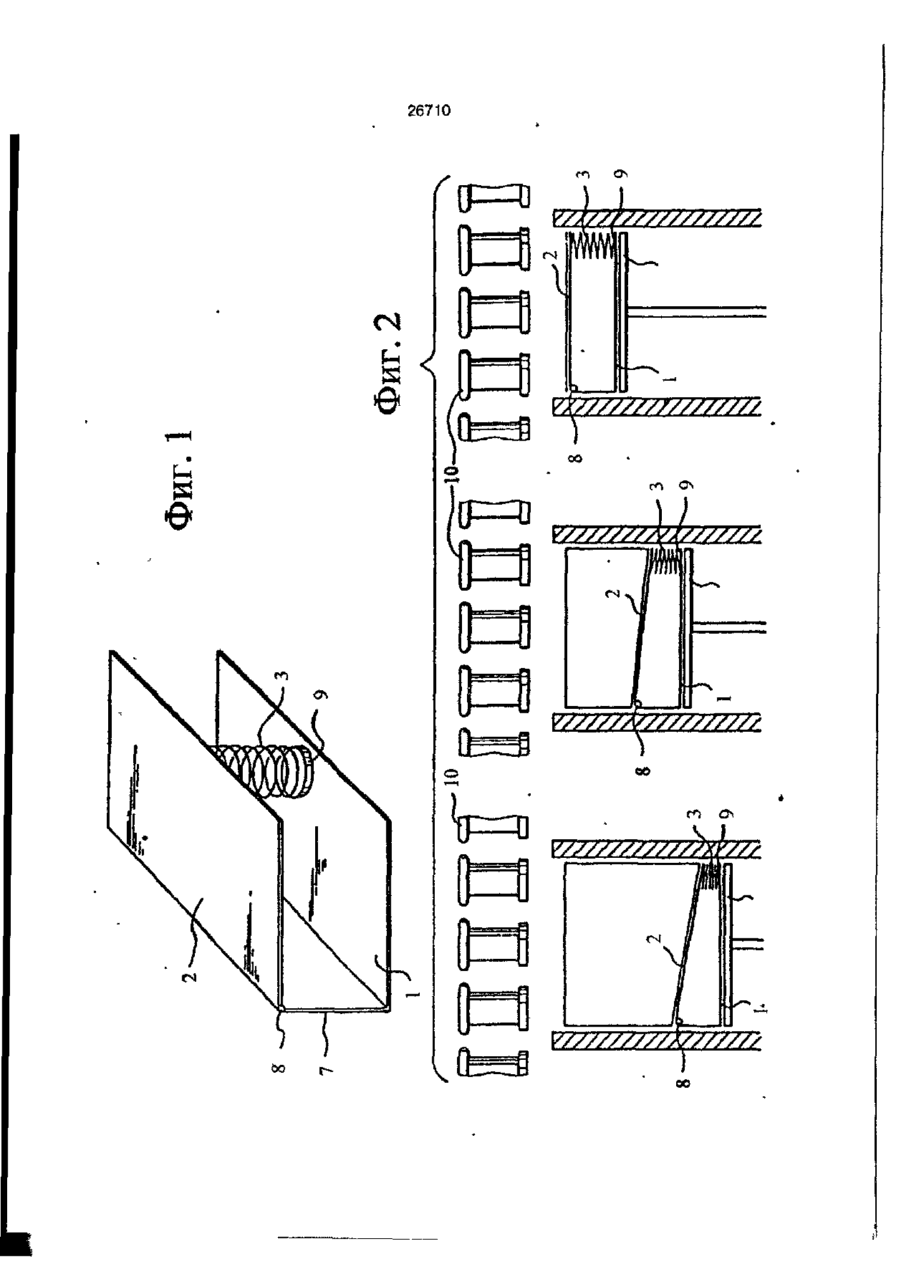

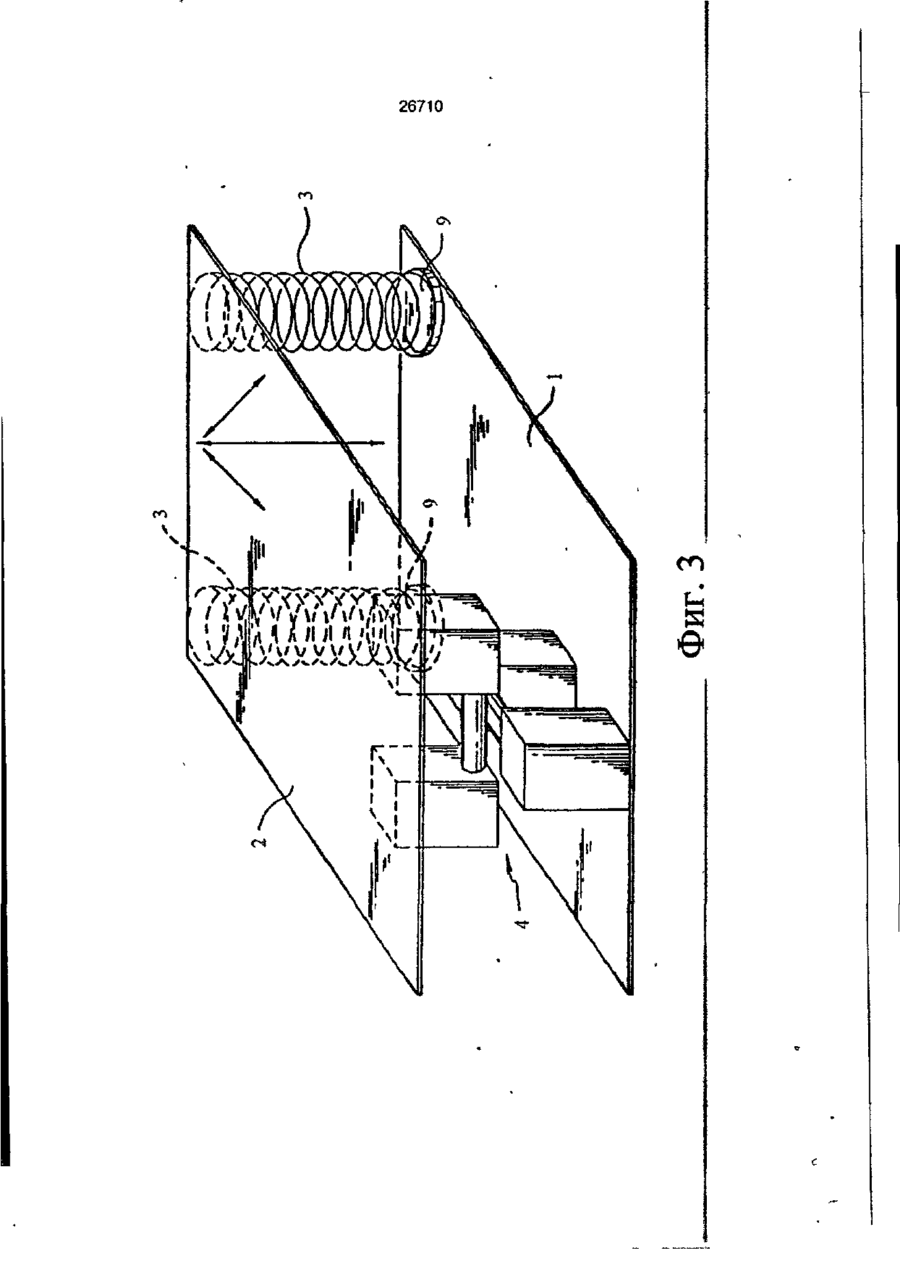

1 Устройство для ориентации конвертов, содержащее несущую пластину для перемещения стопы конвертов и опорную пластину, о т л и ч а ю щ е е с я тем, что оно содержит, по меньшей мере, один пружинный фиксатор с, по меньшей мере, одним регулируемым заменяемым пружинным элементом для поддержания несущей пластины и обеспечения горизон тального положения каждого верхнего кон* верта стопы. 2. Устройство по п.1, о т л и ч а ющ е е с я тем, что несущая пластина с одной стороны шарнирно соединена с боковой стенкой устройства, а с противоположной стороны опирается на пружинный элемент. 3. Устройство по п.1, о т л и ч а ю щееся тем, что несущая пластина удерживается на одной широкой стороне двумя пружинными элементами, а на другой - поворотной крестовиной. 4. Устройство по п.1, о т л и ч а ющ е е с я тем, что несущая пластина на одной широкой стороне удерживается пружинным элементом, а на другой - поворотной крестовиной, а в центре опорной пластины стационарно закреплена направляемая несущей пластиной стойка с подвижной пластиной. с > ON Изобретение относится к устройству для ориентации конвертов, представляющем собой дополнение к машине для печати на конвертах, с помощью которой верхний конверт стопы, расположенной на подвижной поверхности, всегда занимает горизонтальное положение и подается присасывающим валиком в печатную машину. Такие приспособления подходят к печатным машинам всех известных типов: высокой, плоской, трафаретной и глубокой печати. Известно устройство для ориентации конвертов как дополнение к конвертопечатающей машине, причем конвертопечатающая машина имеет захват, снимающий конверт со стопы, размещенной на устройстве для ориентации конвертов, и устройство для ориентации конвертов содержит пластину, несущую стопы конвертов и опорную пластину. Конвертопечатание на таких машинах связано со следующей проблемой. О 26710 В предпочтительном варианте выполБольшое число конвертов укладываетнения изобретения несущая пластина с ся, а затем подается присасывающим ваодной стороны шарнирно соединена с боликом на наклонный стол, на котором ковой стенкой устройства, а с противоповыполняется процесс печатания. При укладывании „большого числа конвертов соз- 5 ложной стороны опирается на пружинный элемент. дается перекос, вызванный наличием клаТакое выполнение позволяет максипанов и/или многослойным нанесением мально упростить конструкцию устройстклея, создающими перепад толщины в разва для ориентации конвертов и удешевить ных частях конверта, в результате чего верхний конверт стопы занимает негори- 10 его изготовление. зонтальное положение. Это, в свою очеВ другом предпочтительном варианте редь, приводит к неправильному захвату несущая пластина удерживается на одной конверта и неточности печати. широкой стороне двумя пружинными элементами, а на другой - поворотной кресДля предотвращения этого недостат- 15 товиной. Этот вариант позволяет обеспечит комка предлагалось выполнять компенсацию пенсацию перекоса не только с одной перекоса конвертов установкой в стопе стороны, но и со всех четырех сторон. между конвертами роликов, клиньев и поНаконец, еще в одном варианте выдобных приспособлений, которые необходимо было вводить и удалять вручную. 20 полнения изобретения несущая пластина Из-за этого процесс печати не мог произна одной широкой стороне удерживается водиться автоматически, а всегда требопружинным элементом, на другой - пововал присутствия рабочего. ротной крестовиной, а в центре опорной поверхности стационарно закреплена напВ связи с изложенным задача настоящего изобретения состоит в создании уст- 25 рэвляемая несущей пластины стойка с подвижной пластиной. ройства описанного типа, с помощью коЭтот вариант выполнения устройства торого выравнивание стопы происходило для ориентации конвертов позволяет набы таким образом, что каждый верхний ряду с вышеописанной компенсацией уровконверт, захватываемый присасывающим валиком располагается горизонтально, 30 ня предотвратить провисание конвертов причем не требуется постоянной установвсередине и обеспечить горизонтальное и ки или извлечения роликов, клиньев.и поровное положение верхнего конверта. добных приспособлений, а следовательНа фиг. 1 представлено устройство для но, постоянного присутствия обслуживаюориентации конвертов, по первому варианщего персонала. 35 ту выполнения; На фиг.2 - устройство для Эта задача, в которой заложен техниориентации конвертов в трех положениях ческий результат, решается тем, что в при различной высоте стопы; на фиг.З устройстве для ориентации конвертов как устройство для ориентации конвертов, по дополнение к конвертопечатающей машивторому варианту выполнения; на фиг.4 не, конвертопечатающая машина имеет 40 устройство для ориентации конвертов, по пневматический захват, снимающий контретьему варианту выполнения. • верт оэ стопы, размещенной на устройстве для ориентации конвертов, которое соПоказанные на чертежах варианты выдержит пластину, несущую стопу конверполнения устройства для ориентации контов и опорную пластину, при этом оно 45 вертов в основном содержат опорную плассодержит, по меньшей мере, один прутину 1 и несущую пластину 2, на которых жинный фиксатор с, по меньшей мере, размещается стопа конвертов, а также одним регулируемым заменяемым пружинв зависимости от варианта - один или ным элементом, поддерживающим несунесколько пружинных элементов 3 и еще щую пластину и обеспечивающим гори- 50 один несущий элемент, а именно подвижзонтальное положение каждого верхнего ную поворотную крестовину 4 и стациоконверта стопы. нарную стойку 5 с подвижной поддержиТакая конструкция устройства для вающей пластиной 6. ориентации конвертов позволяет решить Показанный на фиг.1 и 2 пример выпоставленную задачу поддержания гори- 55 полнения содержит опорную пластину 1, зонтального положения верхнего конвербоковые стенки 7, несущую пластину 2, та тем, что эта перекрывающая пластина способную перемещаться на шарнире 8, имеет возможность устанавливаться в заа также пружинный элемент 3, располовисимости от высоты стопы, в соответстженный между опорной пластиной 1 и вии с различной толщиной. несущей пластиной 2 в фиксаторе 9. 26710 Когда речь идет о конвертах, изготовленных по стандарту DIN С 5/6, расположенный на продольной или на широкой стороне клапан создает увеличенное давление в этой области. Это обстоятельство можно использовать, создавая на подвижной несущей пластине 2 о помощью пружинного элемента 3 повышенное давление, приводящее к перекосу конвертов, но обеспечивающее горизонтальность верхнего в стопе конверта, снимаемого присасываемым валиком 10. В показанном на фиг.З втором варианте выполнения устройства для ориентации конвертов на опорной пластине 1 находятся два пружинных элемента 3 в фиксаторах 9 и имеется еще один несущий элемент - подвижная поворотная крестовина 4, выполненная соединенной с несущей пластиной 2. На несущей пластине 2 вновь располагается не показанная в этом случае стопа конвертов. Этот вариант выполнения рассчитан на поддержание горизонтального положения верхнего в стопе конверта, изготовленного по стандарту DIN С 5. Эти конверты сфальцованы на продольной стороне и на узкой стороне, на другой продольной стороне сфальцованы и трижды промазаны клеем, а на другой узкой стороне, где располагается клапан, к тройной промазке добавляется и несклеенный фальц. Это означает, что существует разность уровня не только на одной продольной и на одной узкой стороне, как в вышеописанном первом варианте, но и со всех четырех стороне в стопе. Поэтому компенсация различий уровня должна осуществляться со всех четырех сторон конверта. В связи с этим между несущей пластиной 2 и опорной пластиной 1 предусмотрены не менее двух пружинных элементов 3 принципиально имеющих то же назначение, что и в первом варианте выполнения, а также дополнительный несущий элемент - подвижная поворотная крестовина 4, позволяющая несущей пластине 2 перемещаться в любом направлении вверх или вниз в зависимости от повышения давления, вызванного числом слоев и фальцев. Этим, как и в первом варианте, обеспечивается горизонтальность верхнего в стопе конверта, захватываемого присасывающим валиком 5 В показанном на фиг.4 третьем варианте выполнения между опорной пластиной 1 и несущей пластиной 2 вновь располагаются пружинные элементы 3 в фиксаторах 9 и подвижная поворотная 10 крестовина 4. Помимо этого, между пружинными элементами 3 и поворотной крестовиной 4 в центре опорной пластины 1 установлена стационарная стойка 5, направляемая несущей пластиной 2, на кото15 рой расположена подвижная поддерживающая пластина 6. 20 25 30 35 40 45 50 Этим вариантом решается нижеописанная проблема. При работе с конвертами формата по стандарту DIN С 4 и большего создается определенная трудность, связанная с тем, что, начиная с некоторого количества конвертов в стопе, возникает их провисание, что не позволяет обеспечить горизонтальность положения верхнего конверта стопы. В связи с этим недостаточно, как в предыдущем варианте, компенсировать перекос пружинными элементами 3 и подвижной крестовиной 4. В этом случае добавляется действие подвижной поддерживающей пластины 6 на стационарной стойке 5. Как видно из фиг.4 стопа конвертов опирается в первую очередь на поддерживающую пластину 6 стационарной стойки 5. Благодаря отверстию в несущей пластине 2, через которое проходит стационарная стойка 5, несущая пластина 2 обладает независимой подвижностью под действием пружинных элементов 3 и подвижной крестовины 4, в результате чего компенсация уровня обеспечивается, с одной стороны, пружинными элементами 3 и подвижной крестовиной 4, а с другой стороны, неподвижной стойкой 5 с подвижной поддерживающей пластиной 6. Это взаимодействие приводит к подаче верхнего конверта стопы на пневматический захват в неизменно горизонтальном положении, как и в первом и во втором вариантах. I 26710 ґ У/////////// \ Є VX//////////////// i-4 e V/777//VY/////7/// \ У77777777УАУ77777? І 00 26710 WftWS s e 26710 Упорядник Техред М. Келемеш Коректор О. Обруч ар Замовлення 526 Тираж Підписне Державне патентне відомство України, 254655, ГСП, Киів-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород, вул. Гагаріна, 101
